1 EGEE-III INFSO-RI-222667 Enabling Grids for E-sciencE www.eu-egee.org EGEE and gLite are registered trademarks The gLite Information System Virginia Martín-Rubio Pascual RedIRIS virginia.martinrubio@rediris.es gLite tutorial for users and applications developers 1-5 de Febrero de 2010 Sevilla

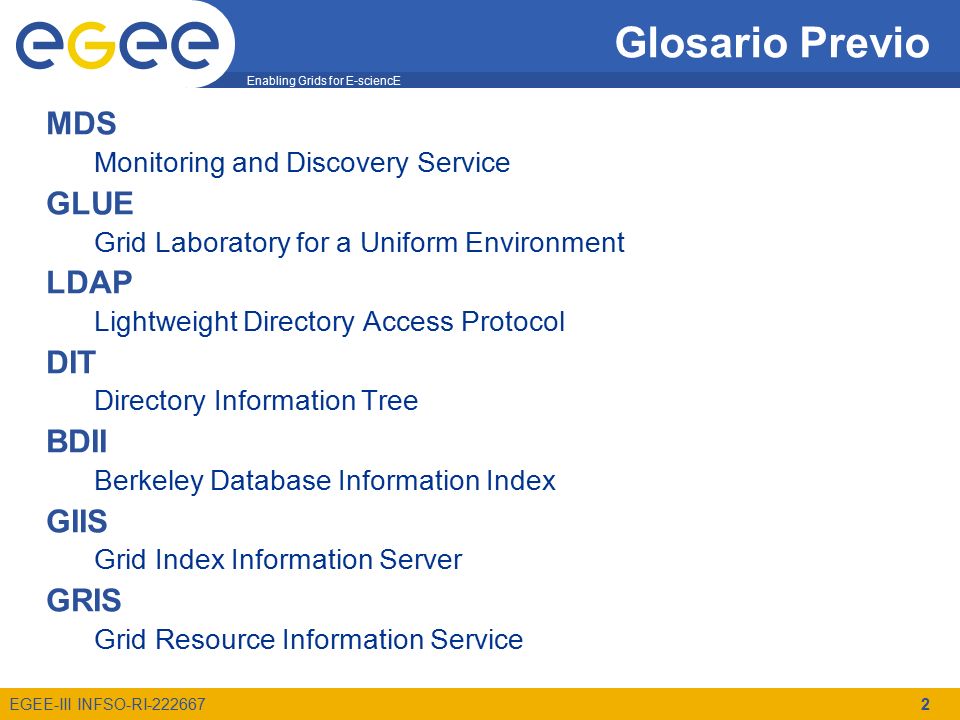

2 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Glosario Previo MDS Monitoring and Discovery Service GLUE Grid Laboratory for a Uniform Environment LDAP Lightweight Directory Access Protocol DIT Directory Information Tree BDII Berkeley Database Information Index GIIS Grid Index Information Server GRIS Grid Resource Information Service 2

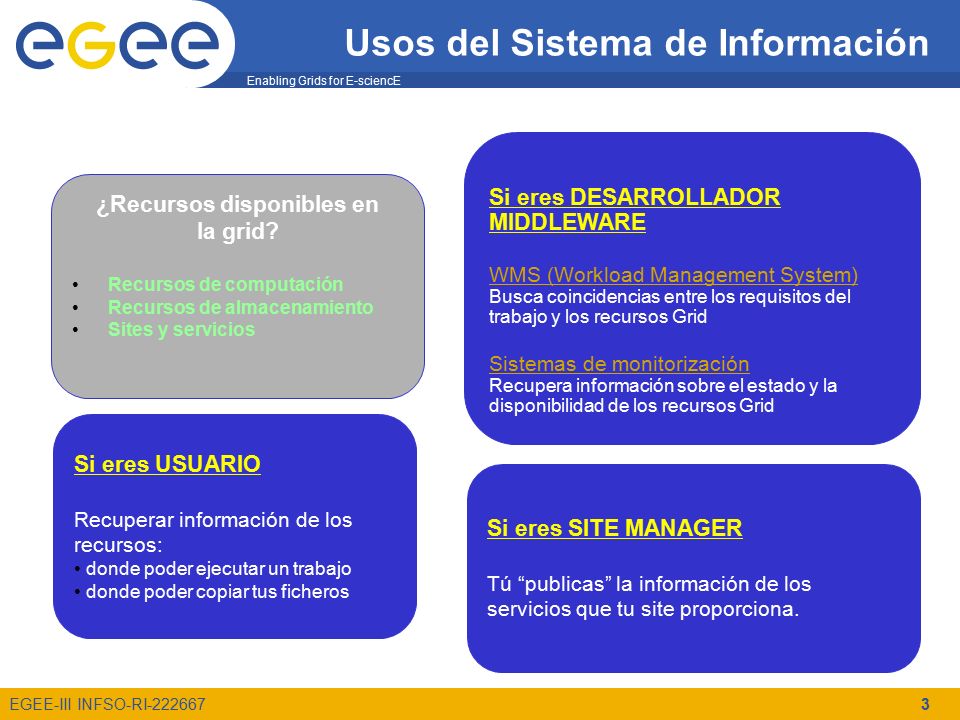

3 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 3 Usos del Sistema de Información Si eres DESARROLLADOR MIDDLEWARE WMS (Workload Management System) Busca coincidencias entre los requisitos del trabajo y los recursos Grid Sistemas de monitorización Recupera información sobre el estado y la disponibilidad de los recursos Grid Si eres USUARIO Recuperar información de los recursos: donde poder ejecutar un trabajo donde poder copiar tus ficheros Si eres SITE MANAGER Tú “publicas” la información de los servicios que tu site proporciona. ¿Recursos disponibles en la grid? Recursos de computación Recursos de almacenamiento Sites y servicios

4 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 BDII BDII (Berkley DataBase Information Index) Ha sido adoptado por gLite como su Sistema de Información, siendo una evolución del MDS (Monitoring and Discovering System) empleado por Globus. BDII es un sistema de información jerárquico y distribuido basado en el protocolo LDAP ( Lightweight Directory Acces Protocol). La información almacenada sigue el esquema GLUE (Grid Laboratory Uniform Environment). Componentes del Sistema de Información: GRIS local Site level BDII Top level BDII 4

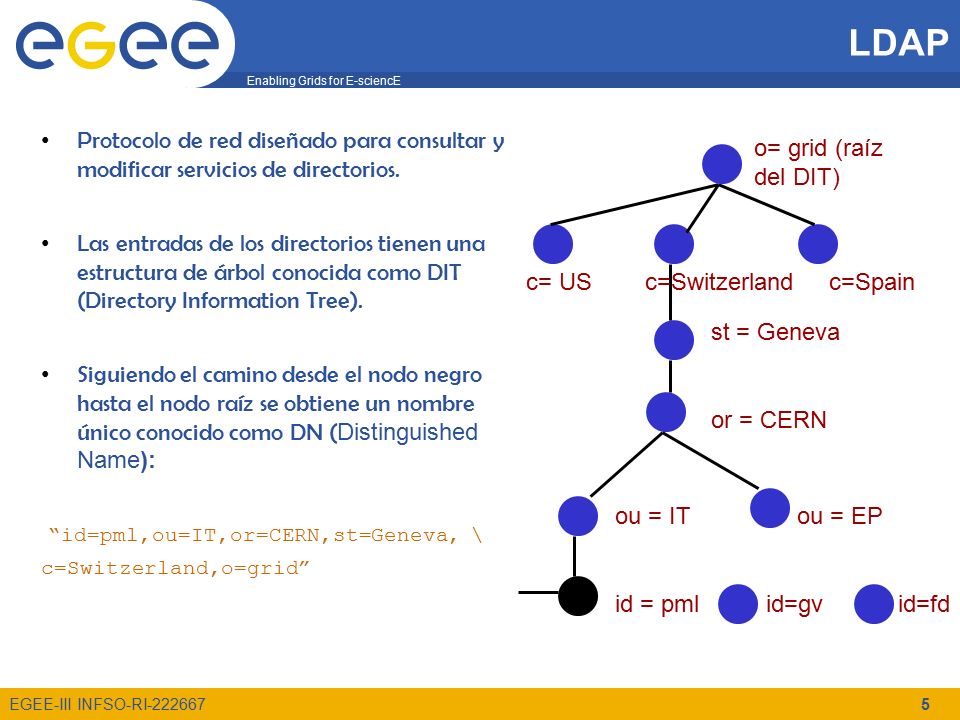

5 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 LDAP Protocolo de red diseñado para consultar y modificar servicios de directorios. Las entradas de los directorios tienen una estructura de árbol conocida como DIT (Directory Information Tree). Siguiendo el camino desde el nodo negro hasta el nodo raíz se obtiene un nombre único conocido como DN ( Distinguished Name): “id=pml,ou=IT,or=CERN,st=Geneva, \ c=Switzerland,o=grid” 5 o= grid (raíz del DIT) c= US c=Switzerland c=Spain st = Geneva or = CERN ou = IT ou = EP id = pml id=gv id=fd

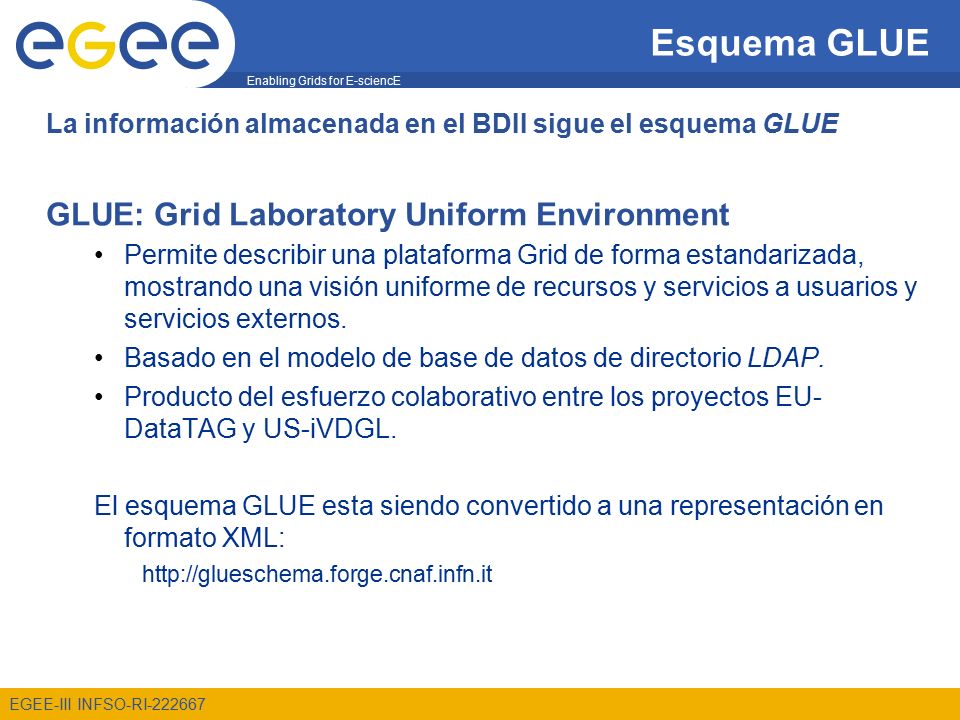

6 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Esquema GLUE La información almacenada en el BDII sigue el esquema GLUE GLUE: Grid Laboratory Uniform Environment Permite describir una plataforma Grid de forma estandarizada, mostrando una visión uniforme de recursos y servicios a usuarios y servicios externos. Basado en el modelo de base de datos de directorio LDAP. Producto del esfuerzo colaborativo entre los proyectos EU- DataTAG y US-iVDGL. El esquema GLUE esta siendo convertido a una representación en formato XML: http://glueschema.forge.cnaf.infn.it

7 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Ejemplo esquema GLUE

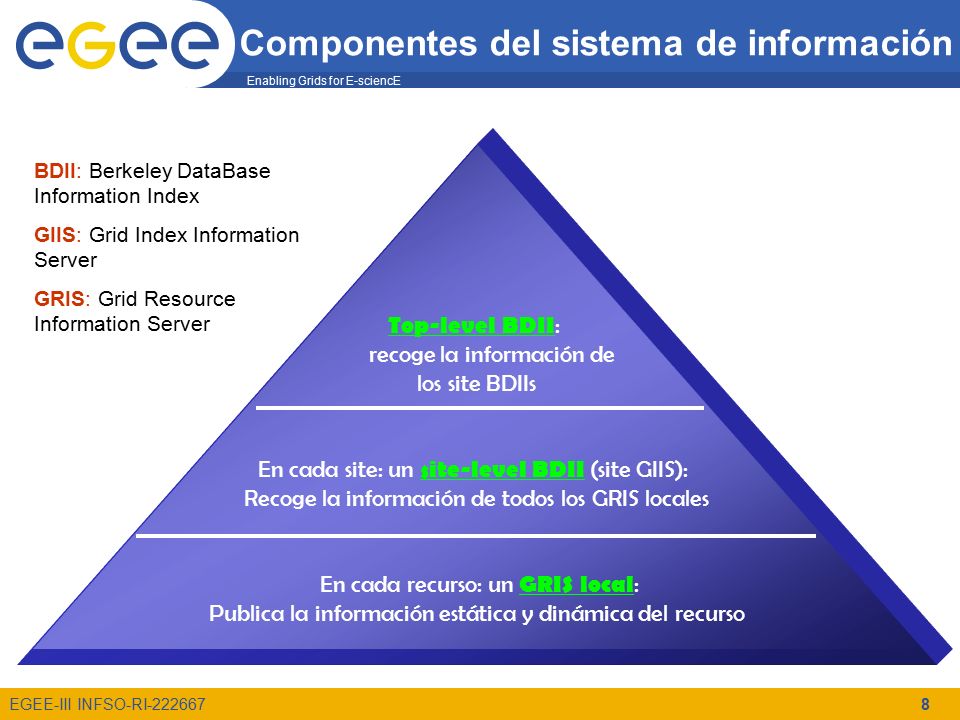

8 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Componentes del sistema de información 8 Top-level BDII : recoge la información de los site BDIIs En cada site: un site-level BDII (site GIIS): Recoge la información de todos los GRIS locales En cada recurso: un GRIS local : Publica la información estática y dinámica del recurso BDII: Berkeley DataBase Information Index GIIS: Grid Index Information Server GRIS: Grid Resource Information Server

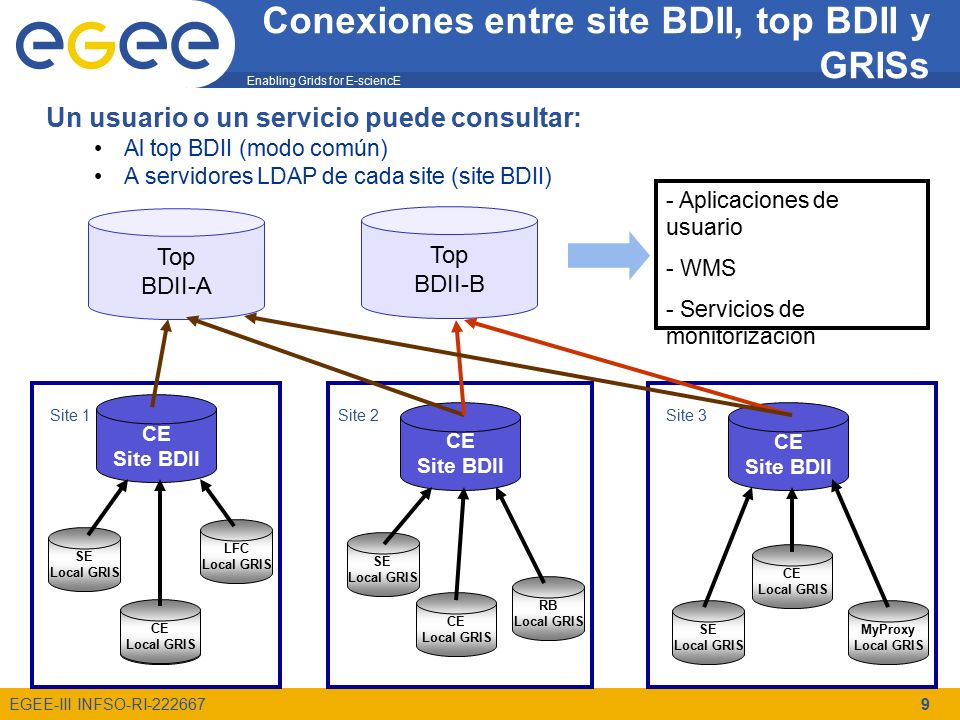

9 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Conexiones entre site BDII, top BDII y GRISs Un usuario o un servicio puede consultar: Al top BDII (modo común) A servidores LDAP de cada site (site BDII) 9 CE Site BDII SE Local GRIS LFC Local GRIS CE Local GRIS CE Site BDII Top BDII-A Top BDII-B CE Site BDII - Aplicaciones de usuario - WMS - Servicios de monitorización Site 1Site 2Site 3 SE Local GRIS SE Local GRIS CE Local GRIS CE Local GRIS CE Local GRIS RB Local GRIS MyProxy Local GRIS

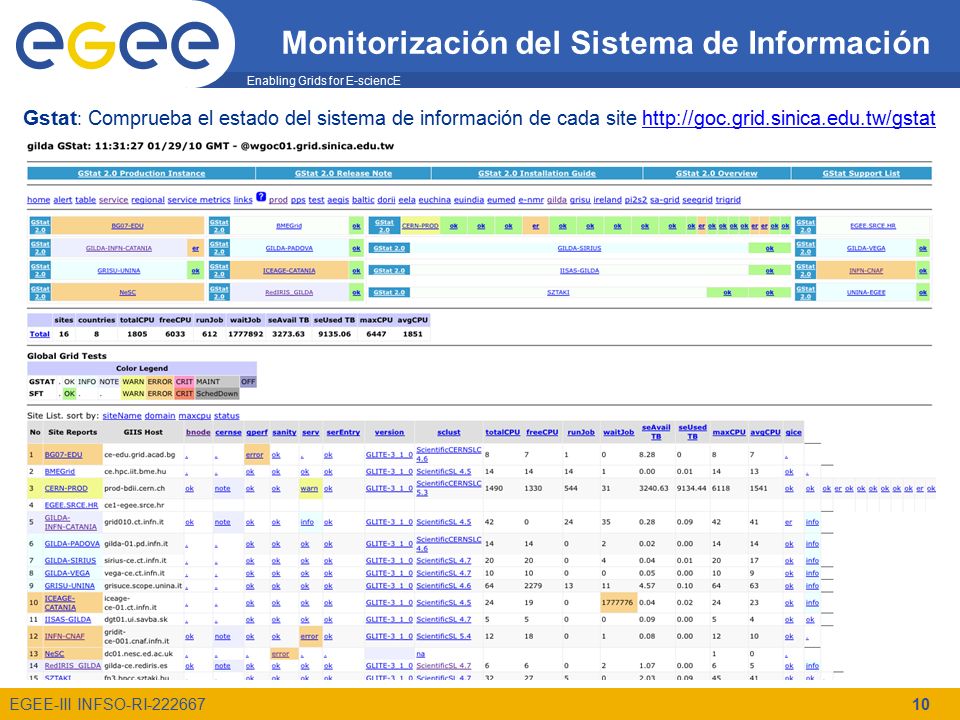

10 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Monitorización del Sistema de Información Gstat : Comprueba el estado del sistema de información de cada site http://goc.grid.sinica.edu.tw/gstat 10

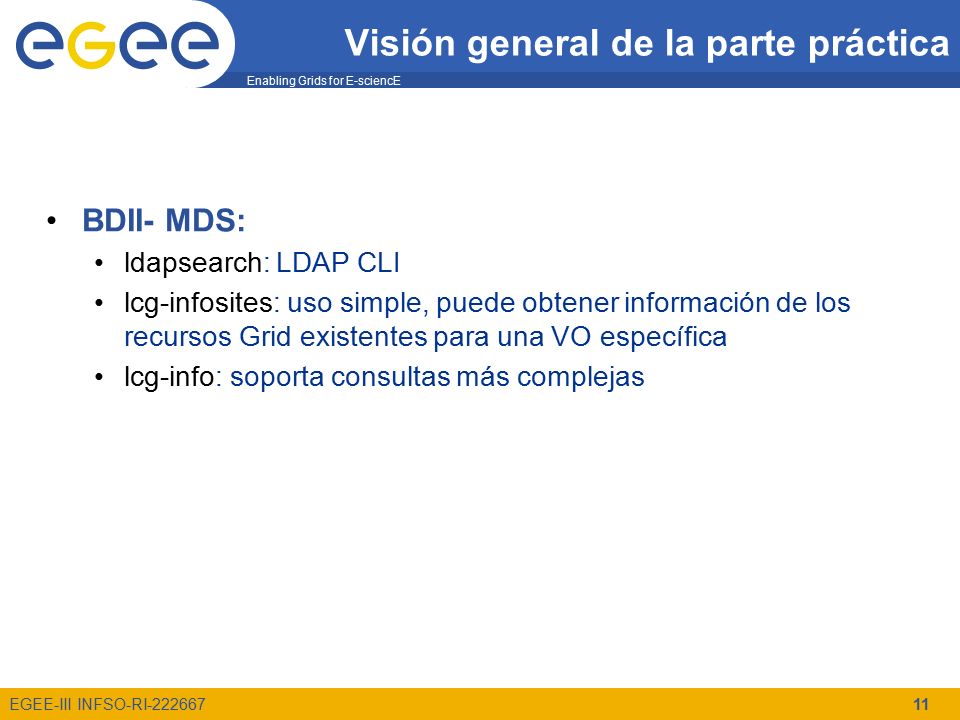

11 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 Visión general de la parte práctica BDII- MDS: ldapsearch: LDAP CLI lcg-infosites: uso simple, puede obtener información de los recursos Grid existentes para una VO específica lcg-info: soporta consultas más complejas 11

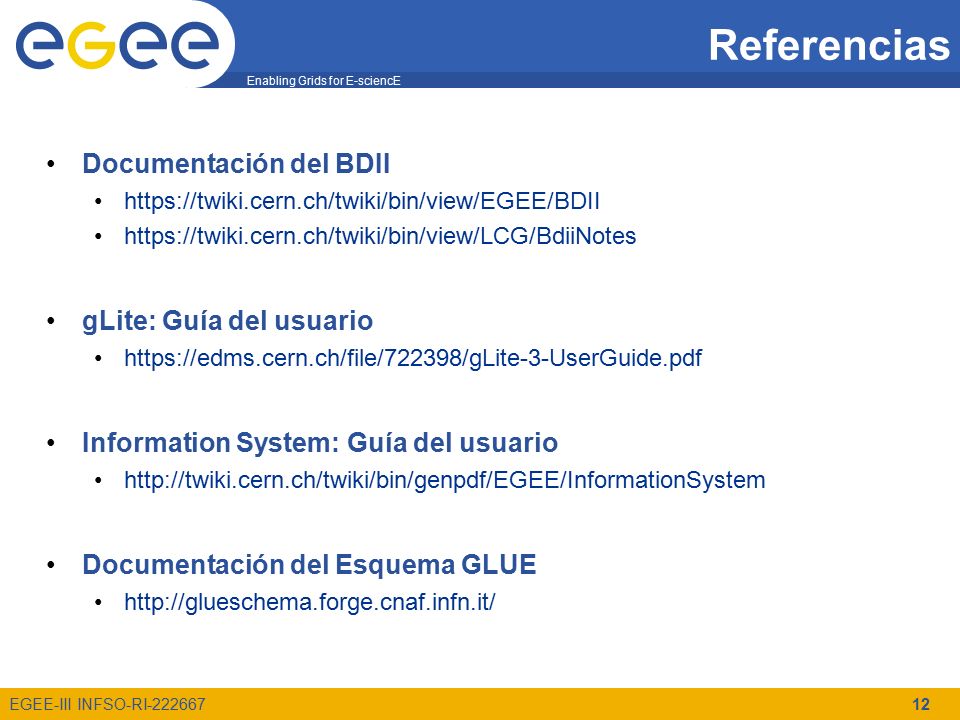

12 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 12 Referencias Documentación del BDII https://twiki.cern.ch/twiki/bin/view/EGEE/BDII https://twiki.cern.ch/twiki/bin/view/LCG/BdiiNotes gLite: Guía del usuario https://edms.cern.ch/file/722398/gLite-3-UserGuide.pdf Information System: Guía del usuario http://twiki.cern.ch/twiki/bin/genpdf/EGEE/InformationSystem Documentación del Esquema GLUE http://glueschema.forge.cnaf.infn.it/

13 Enabling Grids for E-sciencE EGEE-III INFSO-RI-222667 13 Preguntas ¡Gracias por vuestra atención! ¿Preguntas?
