Trabajar en entorno de redes 1 04 ¿Qué es una red? Una red es un conjunto de ordenadores interconectados entre sí, ya sea mediante cableado o por otros.

Presentación del tema: "Trabajar en entorno de redes 1 04 ¿Qué es una red? Una red es un conjunto de ordenadores interconectados entre sí, ya sea mediante cableado o por otros."— Transcripción de la presentación:

1

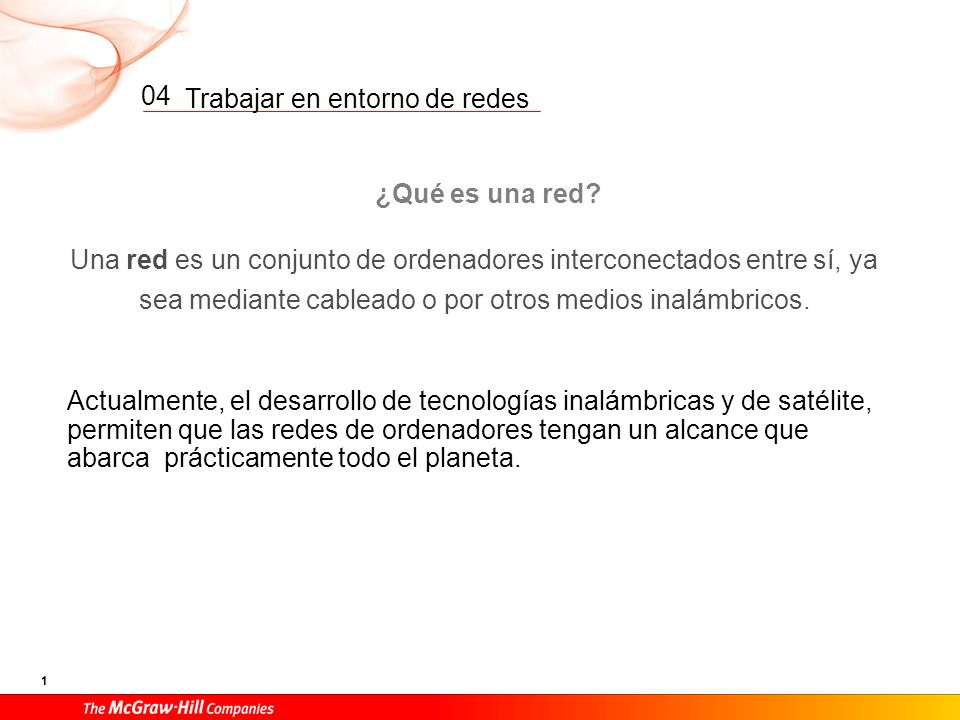

2 Trabajar en entorno de redes 1 04 ¿Qué es una red? Una red es un conjunto de ordenadores interconectados entre sí, ya sea mediante cableado o por otros medios inalámbricos. Actualmente, el desarrollo de tecnologías inalámbricas y de satélite, permiten que las redes de ordenadores tengan un alcance que abarca prácticamente todo el planeta.

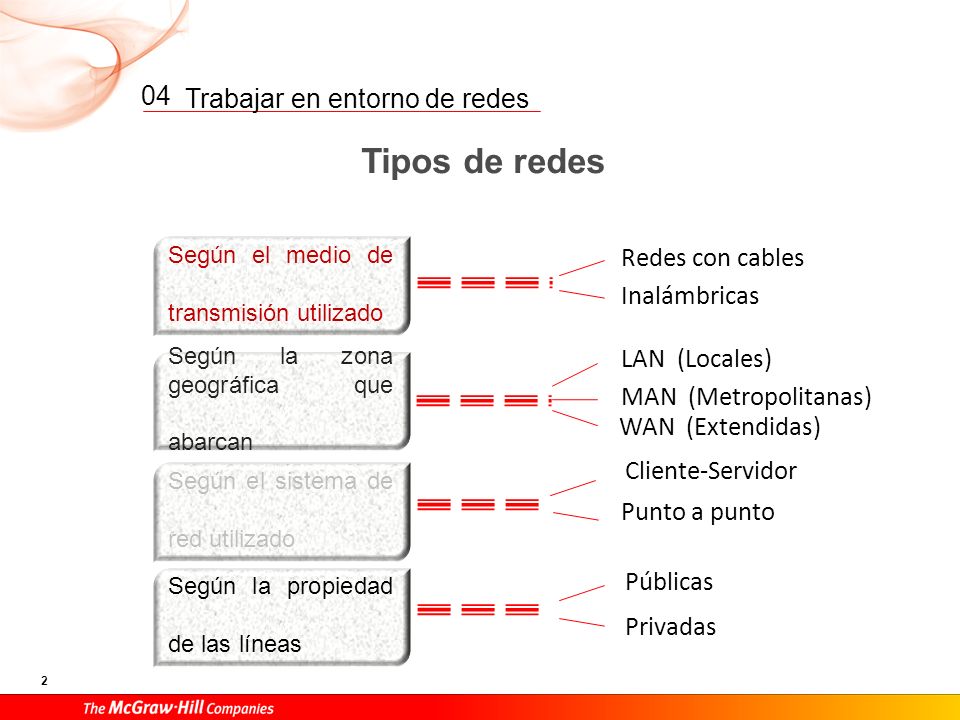

3 Trabajar en entorno de redes 2 04 Tipos de redes Según el medio de transmisión utilizado Según la zona geográfica que abarcan Según el sistema de red utilizado Según la propiedad de las líneas Redes con cables Inalámbricas LAN (Locales) MAN (Metropolitanas) WAN (Extendidas) Cliente-Servidor Punto a punto Públicas Privadas

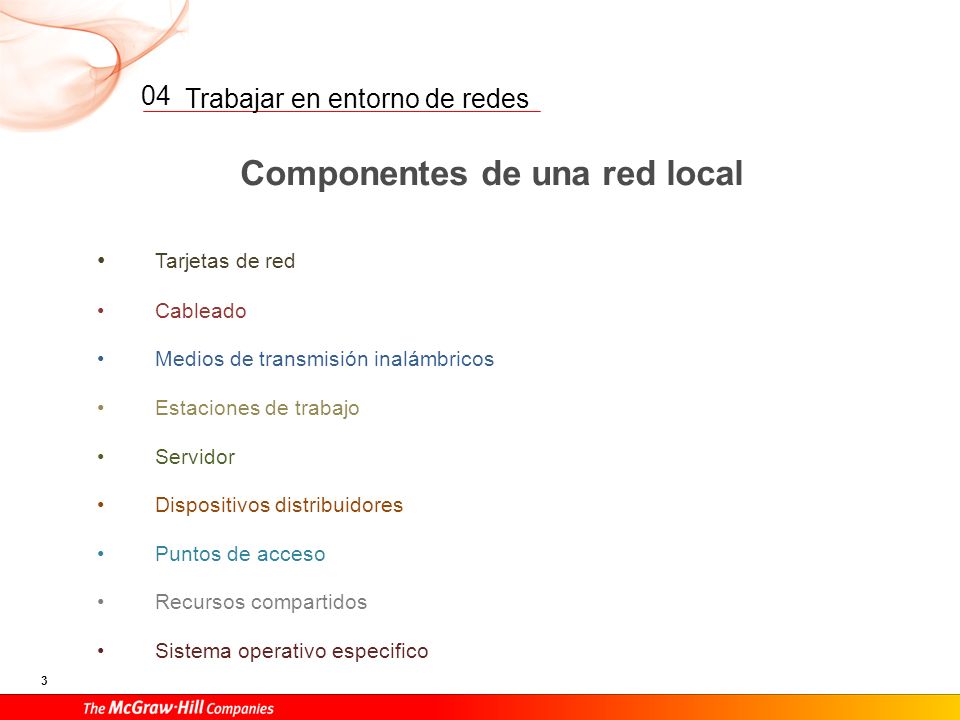

4 Trabajar en entorno de redes 3 04 Componentes de una red local Tarjetas de red Cableado Medios de transmisión inalámbricos Estaciones de trabajo Servidor Dispositivos distribuidores Puntos de acceso Recursos compartidos Sistema operativo especifico

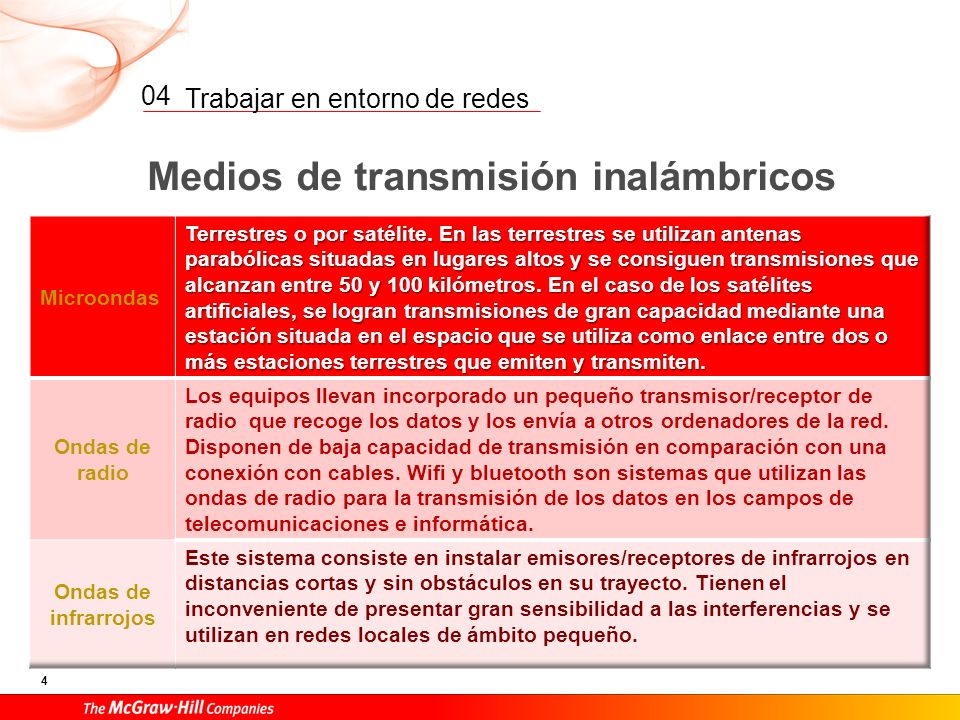

5 Trabajar en entorno de redes 4 04 Medios de transmisión inalámbricos

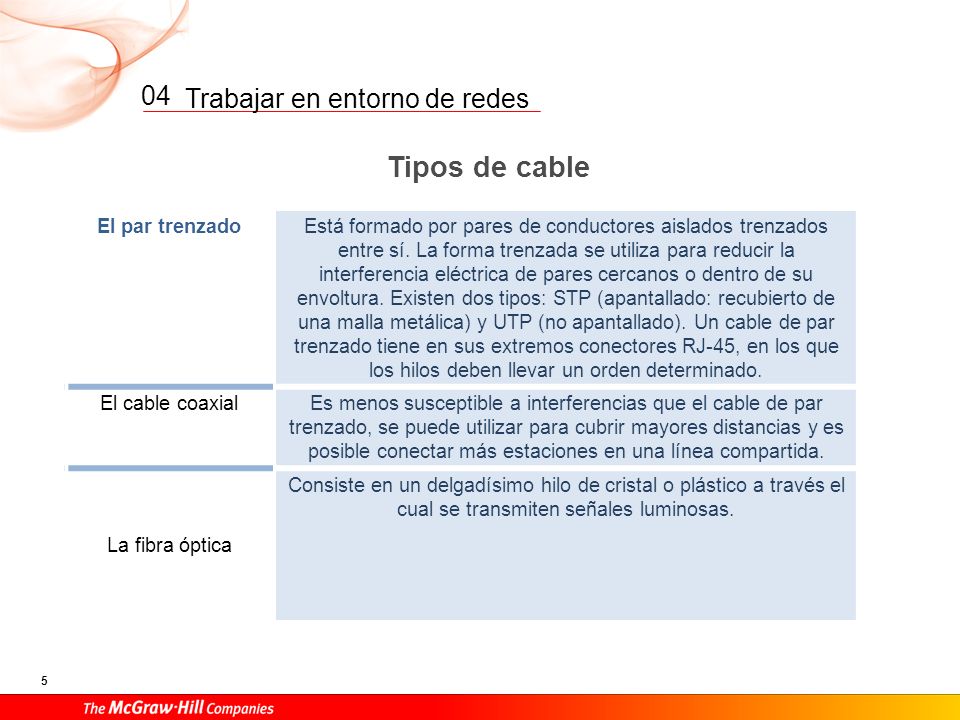

6 Trabajar en entorno de redes 5 04 Tipos de cable El par trenzadoEstá formado por pares de conductores aislados trenzados entre sí. La forma trenzada se utiliza para reducir la interferencia eléctrica de pares cercanos o dentro de su envoltura. Existen dos tipos: STP (apantallado: recubierto de una malla metálica) y UTP (no apantallado). Un cable de par trenzado tiene en sus extremos conectores RJ-45, en los que los hilos deben llevar un orden determinado. El cable coaxialEs menos susceptible a interferencias que el cable de par trenzado, se puede utilizar para cubrir mayores distancias y es posible conectar más estaciones en una línea compartida. La fibra óptica Consiste en un delgadísimo hilo de cristal o plástico a través el cual se transmiten señales luminosas.

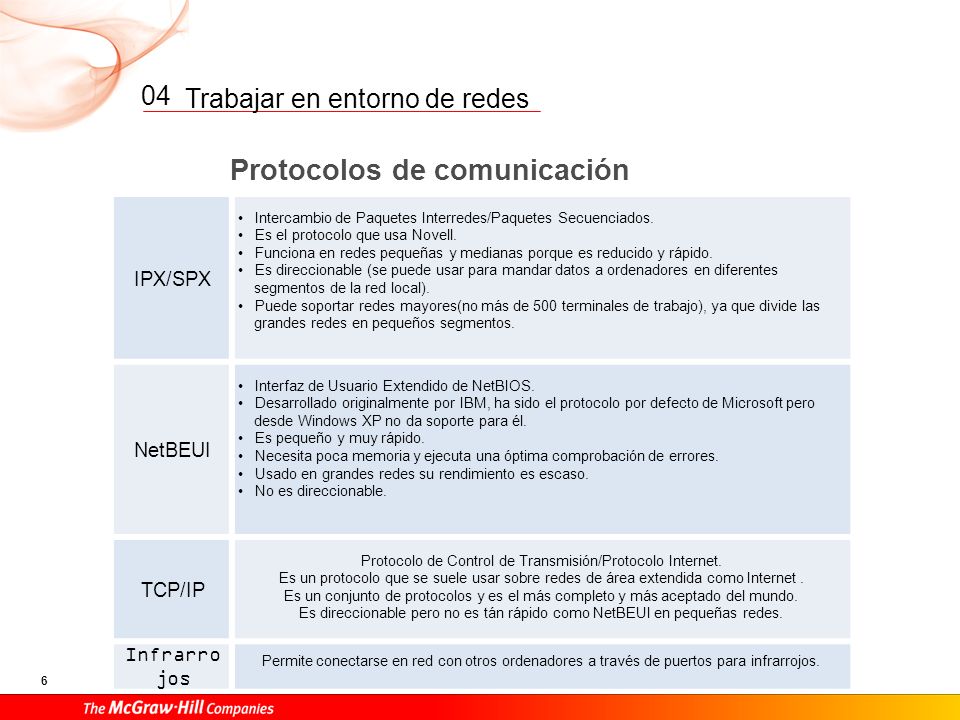

7 Trabajar en entorno de redes 6 04 Protocolos de comunicación IPX/SPX Intercambio de Paquetes Interredes/Paquetes Secuenciados. Es el protocolo que usa Novell. Funciona en redes pequeñas y medianas porque es reducido y rápido. Es direccionable (se puede usar para mandar datos a ordenadores en diferentes segmentos de la red local). Puede soportar redes mayores(no más de 500 terminales de trabajo), ya que divide las grandes redes en pequeños segmentos. NetBEUI Interfaz de Usuario Extendido de NetBIOS. Desarrollado originalmente por IBM, ha sido el protocolo por defecto de Microsoft pero desde Windows XP no da soporte para él. Es pequeño y muy rápido. Necesita poca memoria y ejecuta una óptima comprobación de errores. Usado en grandes redes su rendimiento es escaso. No es direccionable. TCP/IP Protocolo de Control de Transmisión/Protocolo Internet. Es un protocolo que se suele usar sobre redes de área extendida como Internet. Es un conjunto de protocolos y es el más completo y más aceptado del mundo. Es direccionable pero no es tán rápido como NetBEUI en pequeñas redes. Infrarro jos Permite conectarse en red con otros ordenadores a través de puertos para infrarrojos.

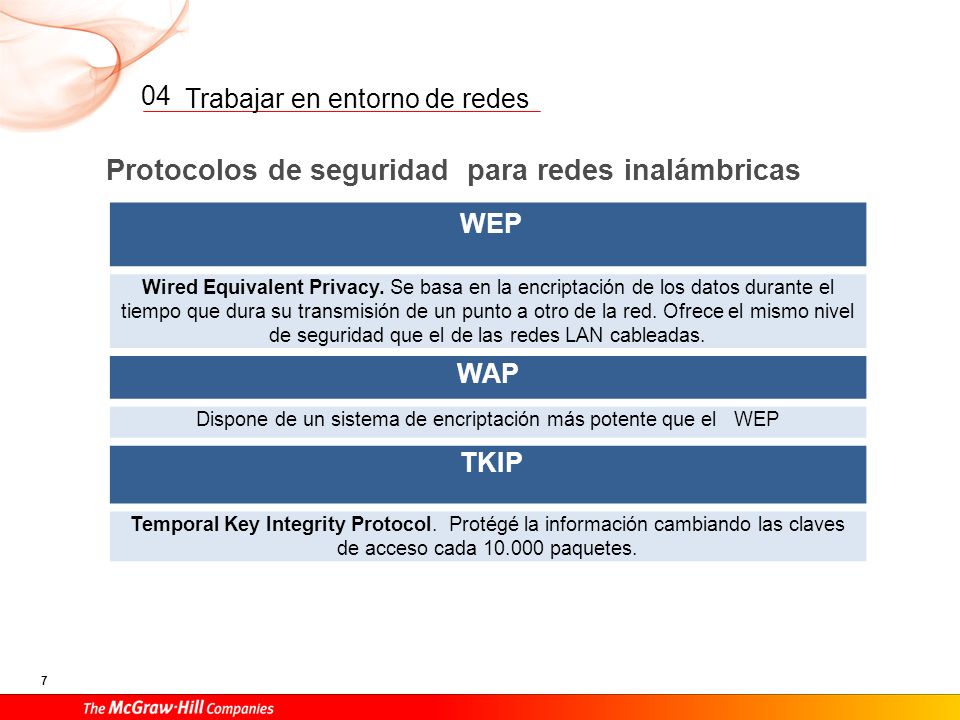

8 Trabajar en entorno de redes 7 04 Protocolos de seguridad para redes inalámbricas WEP Wired Equivalent Privacy. Se basa en la encriptación de los datos durante el tiempo que dura su transmisión de un punto a otro de la red. Ofrece el mismo nivel de seguridad que el de las redes LAN cableadas. WAP Dispone de un sistema de encriptación más potente que el WEP TKIP Temporal Key Integrity Protocol. Protégé la información cambiando las claves de acceso cada 10.000 paquetes.

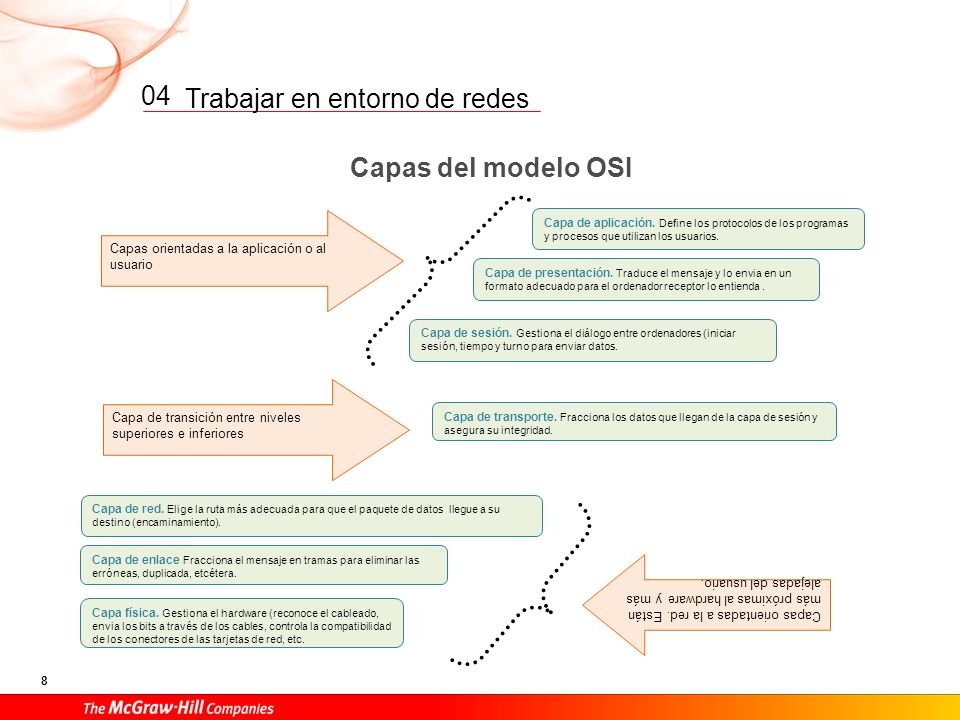

9 Trabajar en entorno de redes 8 04 Capas del modelo OSI Capa de aplicación. Define los protocolos de los programas y procesos que utilizan los usuarios. Capa de presentación. Traduce el mensaje y lo envia en un formato adecuado para el ordenador receptor lo entienda. Capa de sesión. Gestiona el diálogo entre ordenadores (iniciar sesión, tiempo y turno para enviar datos. Capa de transporte. Fracciona los datos que llegan de la capa de sesión y asegura su integridad. Capa de red. Elige la ruta más adecuada para que el paquete de datos llegue a su destino (encaminamiento). Capa de enlace Fracciona el mensaje en tramas para eliminar las erróneas, duplicada, etcétera. Capa física. Gestiona el hardware (reconoce el cableado, envia los bits a través de los cables, controla la compatibilidad de los conectores de las tarjetas de red, etc. Capas orientadas a la aplicación o al usuario Capas orientadas a la red. Están más próximas al hardware y más alejadas del usuario. Capa de transición entre niveles superiores e inferiores

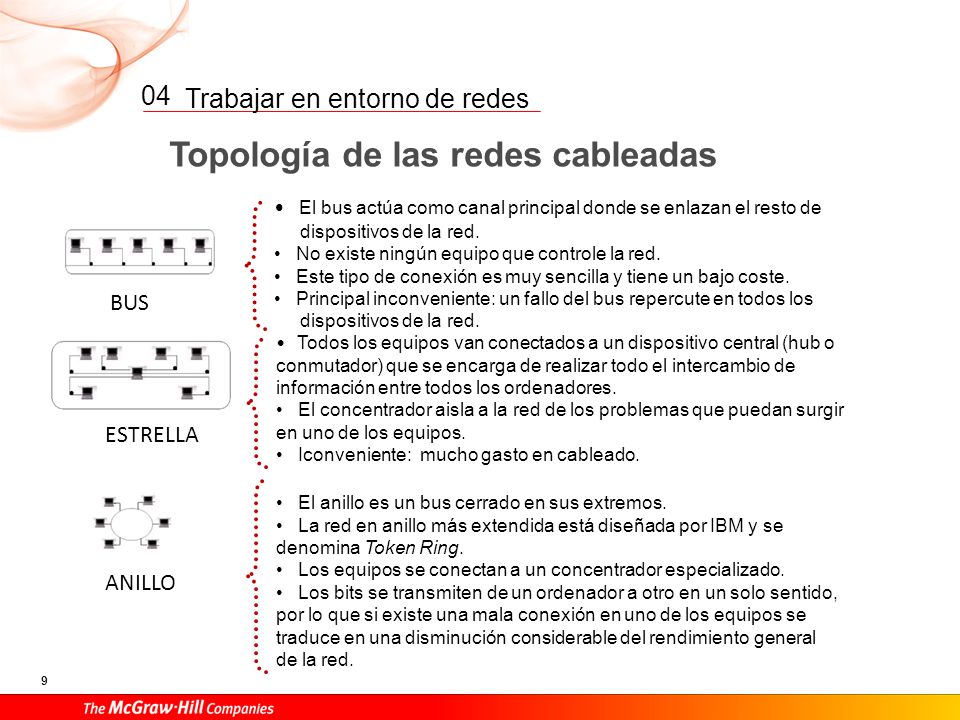

10 Trabajar en entorno de redes 9 04 Topología de las redes cableadas Todos los equipos van conectados a un dispositivo central (hub o conmutador) que se encarga de realizar todo el intercambio de información entre todos los ordenadores. El concentrador aisla a la red de los problemas que puedan surgir en uno de los equipos. Iconveniente: mucho gasto en cableado. El anillo es un bus cerrado en sus extremos. La red en anillo más extendida está diseñada por IBM y se denomina Token Ring. Los equipos se conectan a un concentrador especializado. Los bits se transmiten de un ordenador a otro en un solo sentido, por lo que si existe una mala conexión en uno de los equipos se traduce en una disminución considerable del rendimiento general de la red. ESTRELLA ANILLO El bus actúa como canal principal donde se enlazan el resto de dispositivos de la red. No existe ningún equipo que controle la red. Este tipo de conexión es muy sencilla y tiene un bajo coste. Principal inconveniente: un fallo del bus repercute en todos los dispositivos de la red. BUS
