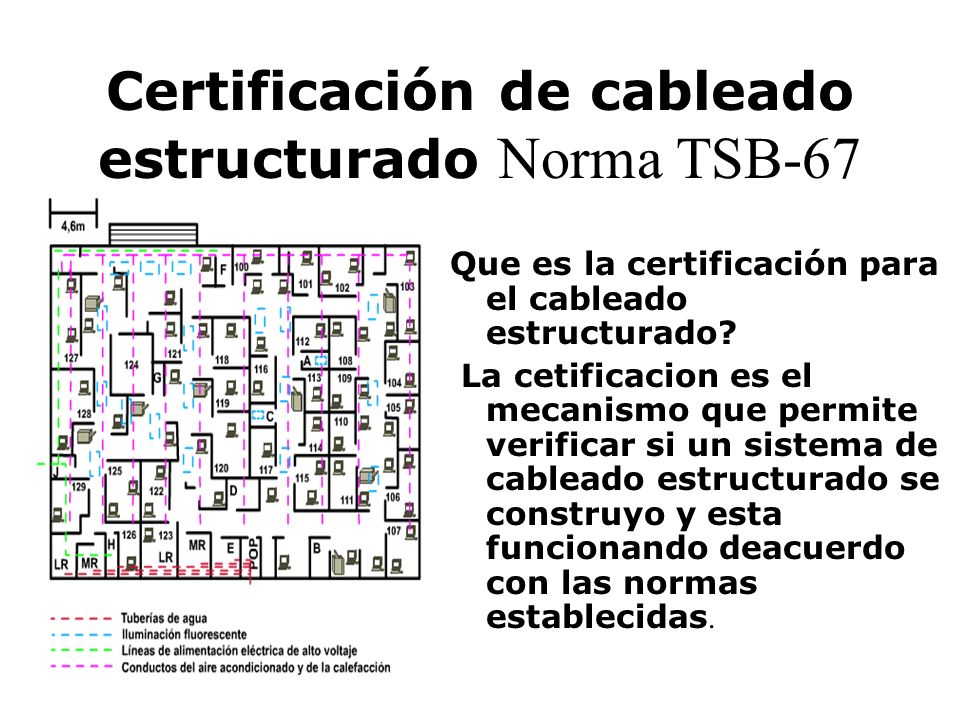

1 Certificación de cableado estructurado Norma TSB-67
Que es la certificación para el cableado estructurado?  La cetificacion es el mecanismo que permite verificar si un sistema de cableado estructurado se construyo y esta funcionando deacuerdo con las normas establecidas.

2 Mediante que se hace? La verificación se hace mediante una serie de pruebas descritas en la norma TSB67 utilizando equipos especiales de medicion, y solamente cuendo se obtienen los resultados esperados es posible certificar el sistema.

3     Mapa del cableado: 1.  La prueba del mapa del cableado incluirá los siguiente parámetros: -Continuidad con el extremo remoto -Cortocircuito entre dos o más conductores -Pares cruzados -Pares invertidos -Pares divididos -Cualquier otro fallo en el cableado

4 Según la norma TSB-67 se requieren las siguientes pruebas

5 Longitud del cableado:
La prueba de longitud determina la longitud lógica del cableado instalado. Para que la unidad de prueba obtenga esa información, la velocidad nominal de propagación (NVP) del cableado instalado debe programarse el comprobador. Si esta NVP no se conoce, deberá determinarse apartir de un tramo medido del cable y calibre el comprobador para las pruebas restantes.

6 1. Atenuación de la señal:
La atenuación del circuito es la perdida total de señal de extremo a extremo. Será diferente para las diferentes categorías de cable y para los dos tipos de circuitos distintos: Canal y Enlace básico

7 Diafonía de extremo cercano (NEXT) del cableado:
1.      Esta prueba medira la cantidad de “ruido”que se crea en un par de cables cuando se inyecta señal en otro par. Será diferente para distintas categorías de cable y para los dos tipos de circuitos distintos: canal y enlace basico. Todos los pares se medirán comparándolos con el resto y la combinación de pares tendrá que satisfacer los requisitos mínimos de rendimiento.

8 Componentes a comprobar
Los elementos de un sistema de cableado estructurado sobre los cuales se debe trabajar para lograr una certificación que garantice mas de 25 años de funcionamiento son:

9 1. Especificaciones de cable.
Para certificar un sistema deberá mantenerse historiales exactos del origen y comprobación del cable instalado. Los fabricantes de cable deben comprobar sus productos en conformidad con los criterios de rendimiento del estándar ANSI/TIA/EIA 568A El cable se fabrica y comprueba normalmente en grandes “carretes maestros” de aproximadamente 50 mil pies y después se corta y empaqueta en carretas más pequeñas y en cajas. Los fabricantes proporcionan los reportes de las pruebas sobre grandes lotes, carretes pequeños y cajas

10

11 Especificaciones de hardware de conexión
Para certificar un sistema se deben incluir componentes como los IMO(salidas par manejo de información) paneles de conexión, cordones de conexión, bastidores de equipo y administradores de cable. Es necesario de que los fabricantes de hardware de conexión compruebe sus productos deacuerdo con los criterios de rendimiento del estándar ANSI/TIA/EIA 568 A.

12 Procedimientos de prueba aplicados
El TSB 67 proporciona 2 nivele de precisión para el equipo de prueba. Los del nivel 2, son más precisos en las mediciones del NEXT. El equipo de nivel 1 se ha establecido para medición de pruebas de campo con un menor grado de precisión. Una copia de los reportes de verificación debe conservarse en el archivo de certificación del proyecto, que debe de tener los siguientes datos de información: fabricante, numero del modelo, nivel de precision, versión del software

13 Pruebas en canal El TSB 67 exige que se realicen las pruebas siguientes: · El cable de estación de trabajo · La salida / conector de estación de trabajo · El cable horizontal · El panel de distribución en el panel de telecomunicaciones · Los cordones de conexión de la conexión cruzada horizontal · El panel del equipo · El cable que va desde del panel hasta el equipo activo

14 Para cada tramo de cable desde el patch panel hasta un punto de salida, la certificación exige efectuar las siguientes pruebas

15 conectividad punto a punto
Esta prueba también se conoce como “Line Map” , e identifica es estado del cable esta es una de las pruebas más importantes ya que es la que garantiza que los 4 pares, 8 hilos tienen una correspondencia al transmitir en una secuencia y recibir una secuencia

16 CONTINUIDAD CON EL EXTREMO REMOTO
-Cortocircuito entre dos o más conductores -Pares cruzados -Pares invertidos -Pares divididos -Cualquier otro fallo en el cableado

17 Resistencia a corriente directa
Es la resistencia total a través de dos conductores doblados a un extremo del eslabón. Esta normalmente es una función del diámetro del conductor y solo varia con la distancia.  Esta no se puede confundir con impedancia ya que la resistencia en DC aumenta proporcional con la longitud del cable, mientras que la impedancia permanece constante sin tener en cuenta la longitud.. Ejemplo  Cable 24 awg entre pares 18.8/100mts Cable 22 awg entre pares 11.8/100mts

18 Longitud del cable: La categoría 5establece 90mts la distancia máxima admisible entre un punto de conexión del patch panel y el punto donde se conecta la estación, mas de 10 metros para el cable de conexión (patch cord) para un total de 100 mts

19 impedancia en el cable:
Impedancia en el cable a través de su longitud es una función característica de la impedancia de este cable, que es una medida de la oposición total a flujo de corriente en un circuito eléctrico. La impedancia nominal para un cable UTP cat5 debe ser alrededor de 100ohm. La prueba se hace con un refractómetro de dominio en el tiempo que aplica una señal al cable y efectúa varias mediciones en un lapso de tiempo, las promedia y aplica el resultado como pass/fail

20 Atenuación: La atenuación es la cantidad de señal perdida o absorbida por el cable mismo. En el caso de las redes UTP las mediciones de este parámetro es especialmente critico puesto que las señales que se generan a mas de 10kHerz tiene una perdida mayor que las normales para voz, de ahí la limitación a 100mts distancia máxima que puede recorrer una señal sin que su estabilidad se pueda ver afectada

21 Ruido electromagnético (NEXT)
Es muy importante que el cable no pierda su entorchameinto lo cual hace que se minimice la posibilidad de convertirse en un receptor de ruido y eliminar las señales indeseadas en el cable

22

23 Capacitancía Capacitancía
La capacitancia en el cable mide la tendencia de un conductor a almacenar energía y se mide en pico faradios por pie. En los circuitos de transmisión de datos el efecto de capacitancia es indeseable y debe ser minimizado. La prueba que se le aplica al cable comprende varias mediciones en el tiempo y los resultados se verifican contra el estándar del cable

24 CONSEJOS PARA IDENFIFICAR PROBLEMAS
Divida la red en grupos o elementos lógicos más pequeños. Pruebe cada grupo o elemento, de una sección a la vez. Haga una lista de los problemas que detecte. Use la lista de problema(s) para ayudarlo a ubicar cualquier elemento(s) de la red que no funcione(n). Cambie el (los) elemento(s) defectuoso(s) o use pruebas adicionales para determinar si el elemento en cuestión en realidad no funciona de forma adecuada. Si el primer elemento sobre el que se tienen dudas no es el que causa el problema, continúe con el siguiente elemento que puede estar causando el problema. Repare el elemento defectuoso o que no funciona tan pronto como lo detecte. Si no puede repararlo, reemplace el elemento que no funciona.

25 LOS ANALIZADORES DE CABLE
Los analizadores de cables, a veces denominados reflectómetros en el dominio del tiempo (TDR), miden la distancia hasta el cable en cortocircuito o de extremo abierto. Esto lo hacen enviando pulsos eléctricos a través del cable. Los dispositivos miden entonces el tiempo de la reflexión de la señal desde el extremo del cable. Esta prueba se denomina reflectometría en el dominio del tiempo, y puede suministrar lecturas de las distancias con una precisión de hasta 61 cm.

26 Los analizadores de cables pueden ejecutar pruebas que miden la capacidad general de un tendido de cable. Entre los ejemplos se incluyen: Los analizadores de cables pueden ejecutar pruebas que miden la capacidad general de un tendido de cable. Entre los ejemplos se incluyen: Determinar la distancia de los cables Ubicar las conexiones defectuosas Suministrar mapas de los cables para detectar pares cruzados Medir la atenuación de señal Medir la paradiafonía  Detectar pares divididos  Ejecutar verificaciones de nivel de ruido  Rastrear el cable detrás de las paredes
