CÁMARA DE INDUSTRIAS DEL URUGUAY – RELLENO INDUSTRIAL DE SEGURIDAD.

Presentaciones similares


Presentación del tema: "CÁMARA DE INDUSTRIAS DEL URUGUAY – RELLENO INDUSTRIAL DE SEGURIDAD."— Transcripción de la presentación:

1

2 CÁMARA DE INDUSTRIAS DEL URUGUAY – RELLENO INDUSTRIAL DE SEGURIDAD

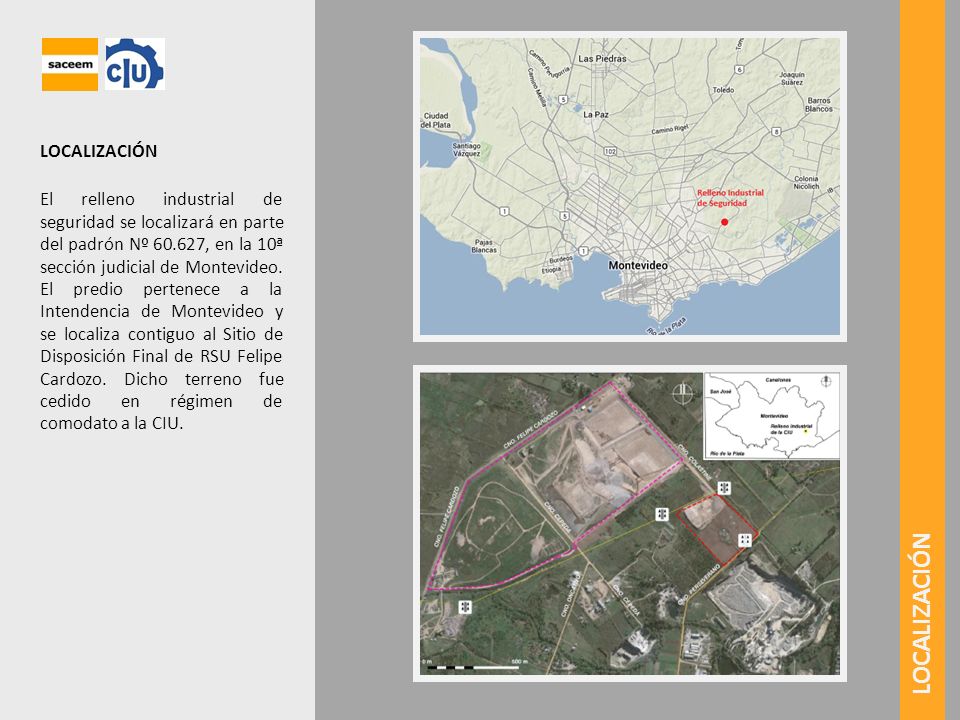

3 LOCALIZACIÓN El relleno industrial de seguridad se localizará en parte del padrón Nº , en la 10ª sección judicial de Montevideo. El predio pertenece a la Intendencia de Montevideo y se localiza contiguo al Sitio de Disposición Final de RSU Felipe Cardozo. Dicho terreno fue cedido en régimen de comodato a la CIU. LOCALIZACIÓN

4 DESCRIPCIÓN DEL PROYECTO El proyecto dispondrá de los siguientes componentes: Cava de residuos sólidos. Cavas de lodos. Planta de tratamiento de efluentes (en adelante PTE). Galpón de almacenamiento transitorio de residuos. Explanada de volquetas. Explanada de lavado. Oficinas y control de ingreso. Laguna para acopio y control de aguas pluviales. El relleno también contará con servicios auxiliares como ser caminería interna, techado del frente de trabajo para la cava de sólido, suministro de agua y energía, pozos de monitoreo de agua subterránea, iluminación, cerco perimetral, balanza, portón de acceso, etc. DESCRIPCIÓN GENERAL DEL PROYECTO

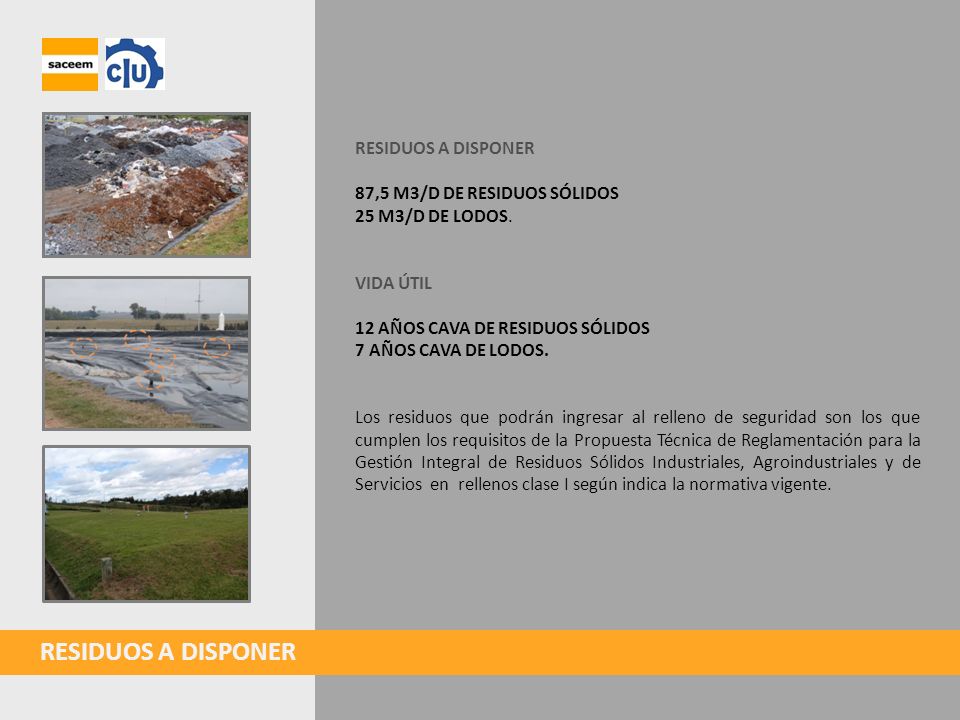

5 RESIDUOS A DISPONER 87,5 M3/D DE RESIDUOS SÓLIDOS 25 M3/D DE LODOS. VIDA ÚTIL 12 AÑOS CAVA DE RESIDUOS SÓLIDOS 7 AÑOS CAVA DE LODOS. Los residuos que podrán ingresar al relleno de seguridad son los que cumplen los requisitos de la Propuesta Técnica de Reglamentación para la Gestión Integral de Residuos Sólidos Industriales, Agroindustriales y de Servicios en rellenos clase I según indica la normativa vigente. RESIDUOS A DISPONER

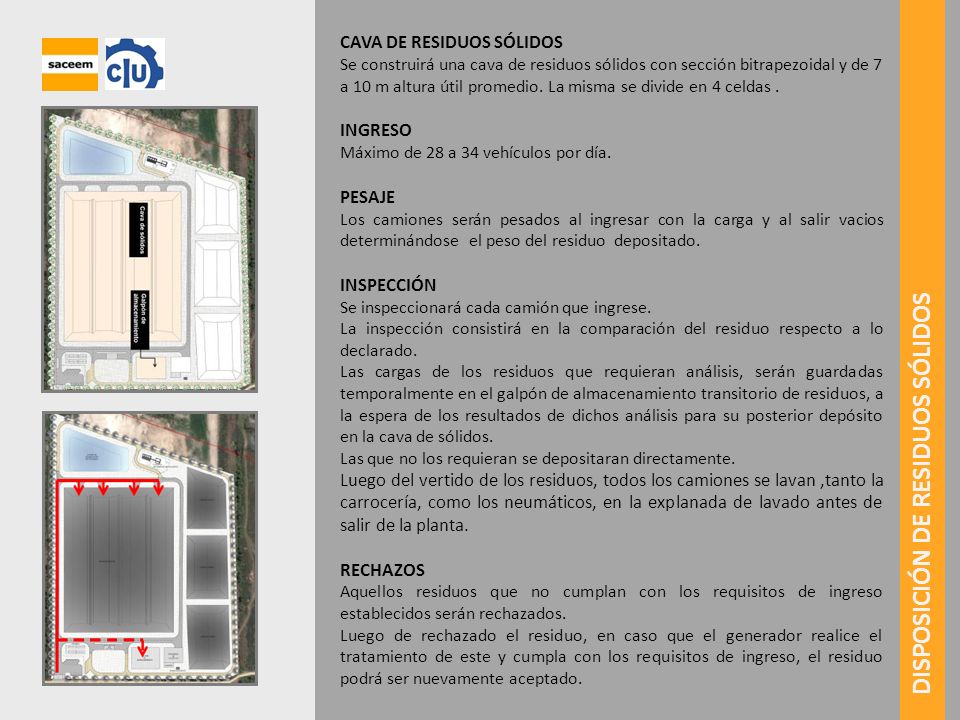

6 CAVA DE RESIDUOS SÓLIDOS Se construirá una cava de residuos sólidos con sección bitrapezoidal y de 7 a 10 m altura útil promedio. La misma se divide en 4 celdas. INGRESO Máximo de 28 a 34 vehículos por día. PESAJE Los camiones serán pesados al ingresar con la carga y al salir vacios determinándose el peso del residuo depositado. INSPECCIÓN Se inspeccionará cada camión que ingrese. La inspección consistirá en la comparación del residuo respecto a lo declarado. Las cargas de los residuos que requieran análisis, serán guardadas temporalmente en el galpón de almacenamiento transitorio de residuos, a la espera de los resultados de dichos análisis para su posterior depósito en la cava de sólidos. Las que no los requieran se depositaran directamente. Luego del vertido de los residuos, todos los camiones se lavan,tanto la carrocería, como los neumáticos, en la explanada de lavado antes de salir de la planta. RECHAZOS Aquellos residuos que no cumplan con los requisitos de ingreso establecidos serán rechazados. Luego de rechazado el residuo, en caso que el generador realice el tratamiento de este y cumpla con los requisitos de ingreso, el residuo podrá ser nuevamente aceptado. DISPOSICIÓN DE RESIDUOS SÓLIDOS

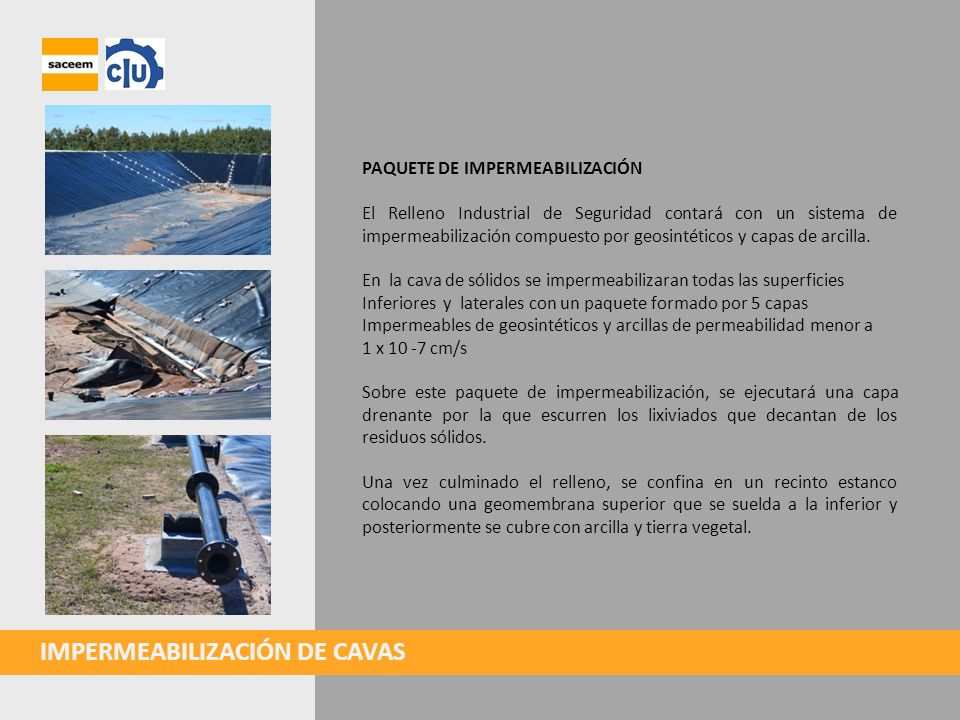

7 IMPERMEABILIZACIÓN DE CAVAS PAQUETE DE IMPERMEABILIZACIÓN El Relleno Industrial de Seguridad contará con un sistema de impermeabilización compuesto por geosintéticos y capas de arcilla. En la cava de sólidos se impermeabilizaran todas las superficies Inferiores y laterales con un paquete formado por 5 capas Impermeables de geosintéticos y arcillas de permeabilidad menor a 1 x cm/s Sobre este paquete de impermeabilización, se ejecutará una capa drenante por la que escurren los lixiviados que decantan de los residuos sólidos. Una vez culminado el relleno, se confina en un recinto estanco colocando una geomembrana superior que se suelda a la inferior y posteriormente se cubre con arcilla y tierra vegetal.

8 TECHADO DE CAVA DE RESIDUOS SÓLIDOS La cava de sólidos tendrá un área techada, por lo que el frente operativo del relleno irá avanzando bajo techo a medida que se dispongan los residuos. La estructura de techo estará conformada por bases y pilares de hormigón en los cuales se ubicarán pilares y pórticos metálicos que serán desplazados a lo largo de la cava. El techado se realizará en etapas sucesivas con movimientos de techo de 50 m, cubriendo una superficie de m2. Sus dimensiones serán 75 m x m y tendrá una cobertura superior de polietileno. DISPOSICIÓN DE RESIUDOS SÓLIDOS

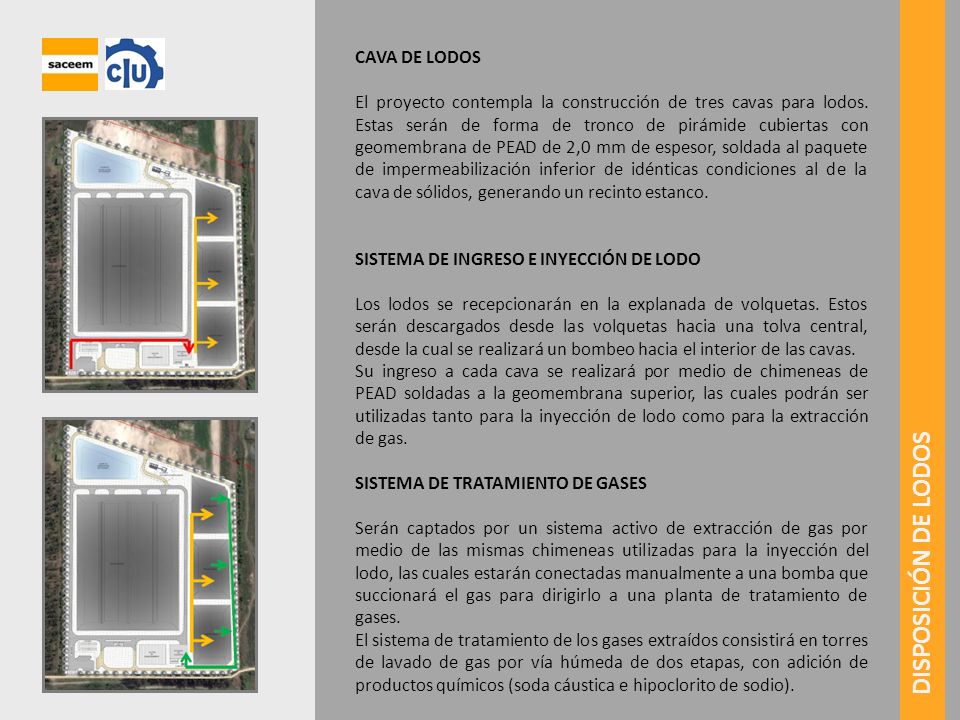

9 CAVA DE LODOS El proyecto contempla la construcción de tres cavas para lodos. Estas serán de forma de tronco de pirámide cubiertas con geomembrana de PEAD de 2,0 mm de espesor, soldada al paquete de impermeabilización inferior de idénticas condiciones al de la cava de sólidos, generando un recinto estanco. SISTEMA DE INGRESO E INYECCIÓN DE LODO Los lodos se recepcionarán en la explanada de volquetas. Estos serán descargados desde las volquetas hacia una tolva central, desde la cual se realizará un bombeo hacia el interior de las cavas. Su ingreso a cada cava se realizará por medio de chimeneas de PEAD soldadas a la geomembrana superior, las cuales podrán ser utilizadas tanto para la inyección de lodo como para la extracción de gas. SISTEMA DE TRATAMIENTO DE GASES Serán captados por un sistema activo de extracción de gas por medio de las mismas chimeneas utilizadas para la inyección del lodo, las cuales estarán conectadas manualmente a una bomba que succionará el gas para dirigirlo a una planta de tratamiento de gases. El sistema de tratamiento de los gases extraídos consistirá en torres de lavado de gas por vía húmeda de dos etapas, con adición de productos químicos (soda cáustica e hipoclorito de sodio). DISPOSICIÓN DE LODOS

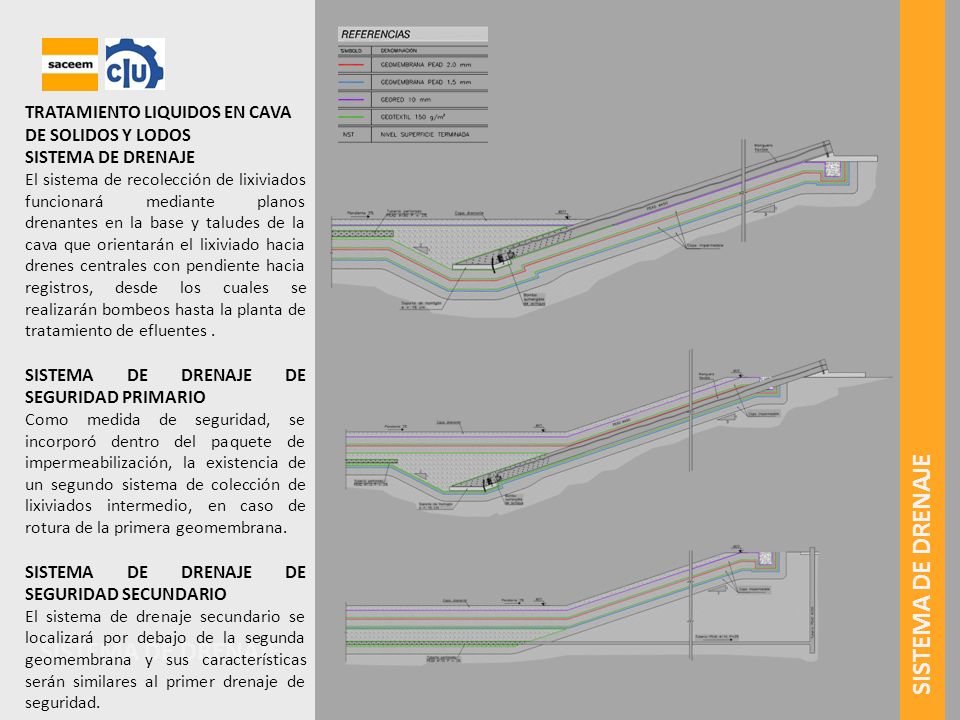

10 SISTEMA DE DRENAJE TRATAMIENTO LIQUIDOS EN CAVA DE SOLIDOS Y LODOS SISTEMA DE DRENAJE El sistema de recolección de lixiviados funcionará mediante planos drenantes en la base y taludes de la cava que orientarán el lixiviado hacia drenes centrales con pendiente hacia registros, desde los cuales se realizarán bombeos hasta la planta de tratamiento de efluentes. SISTEMA DE DRENAJE DE SEGURIDAD PRIMARIO Como medida de seguridad, se incorporó dentro del paquete de impermeabilización, la existencia de un segundo sistema de colección de lixiviados intermedio, en caso de rotura de la primera geomembrana. SISTEMA DE DRENAJE DE SEGURIDAD SECUNDARIO El sistema de drenaje secundario se localizará por debajo de la segunda geomembrana y sus características serán similares al primer drenaje de seguridad. SISTEMA DE DRENAJE

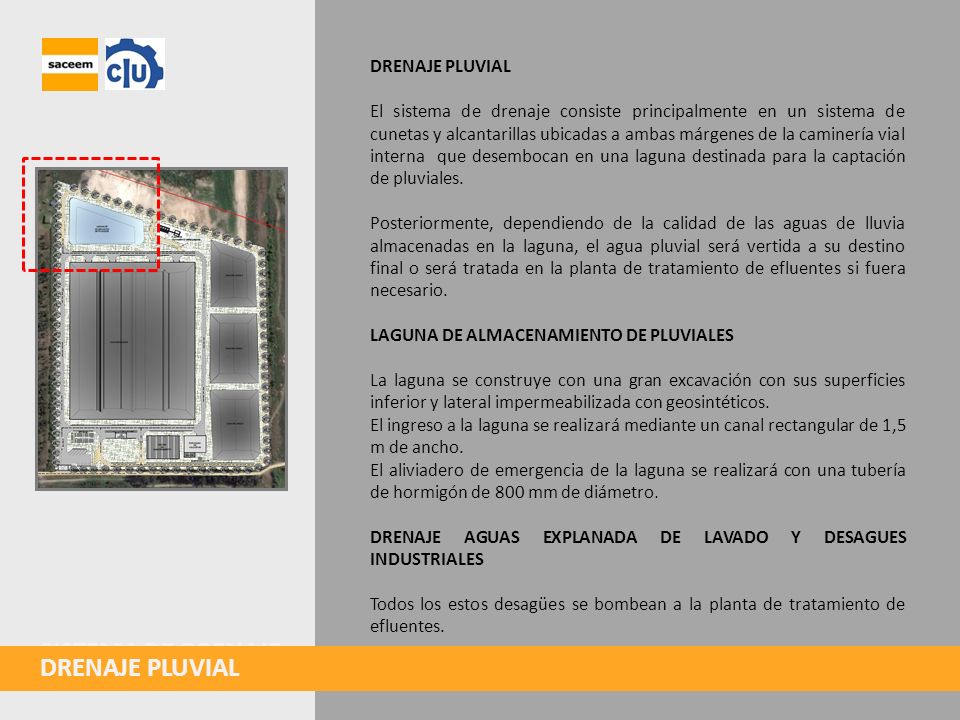

11 DRENAJE PLUVIAL El sistema de drenaje consiste principalmente en un sistema de cunetas y alcantarillas ubicadas a ambas márgenes de la caminería vial interna que desembocan en una laguna destinada para la captación de pluviales. Posteriormente, dependiendo de la calidad de las aguas de lluvia almacenadas en la laguna, el agua pluvial será vertida a su destino final o será tratada en la planta de tratamiento de efluentes si fuera necesario. LAGUNA DE ALMACENAMIENTO DE PLUVIALES La laguna se construye con una gran excavación con sus superficies inferior y lateral impermeabilizada con geosintéticos. El ingreso a la laguna se realizará mediante un canal rectangular de 1,5 m de ancho. El aliviadero de emergencia de la laguna se realizará con una tubería de hormigón de 800 mm de diámetro. DRENAJE AGUAS EXPLANADA DE LAVADO Y DESAGUES INDUSTRIALES Todos los estos desagües se bombean a la planta de tratamiento de efluentes.

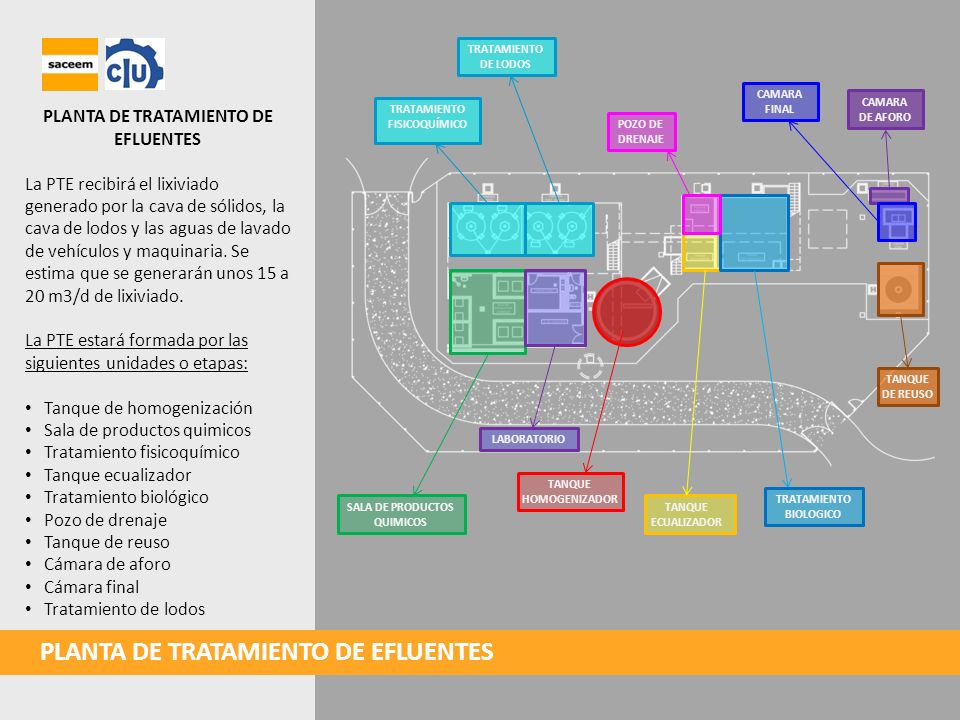

12 PLANTA DE TRATAMIENTO DE EFLUENTES La PTE recibirá el lixiviado generado por la cava de sólidos, la cava de lodos y las aguas de lavado de vehículos y maquinaria. Se estima que se generarán unos 15 a 20 m3/d de lixiviado. La PTE estará formada por las siguientes unidades o etapas: Tanque de homogenización Sala de productos quimicos Tratamiento fisicoquímico Tanque ecualizador Tratamiento biológico Pozo de drenaje Tanque de reuso Cámara de aforo Cámara final Tratamiento de lodos PLANTA DE TRATAMIENTO DE EFLUENTES TANQUE HOMOGENIZADOR SALA DE PRODUCTOS QUIMICOS TANQUE ECUALIZADOR TRATAMIENTO BIOLOGICO TANQUE DE REUSO CAMARA DE AFORO CAMARA FINAL TRATAMIENTO DE LODOS POZO DE DRENAJE TRATAMIENTO FISICOQUÍMICO LABORATORIO

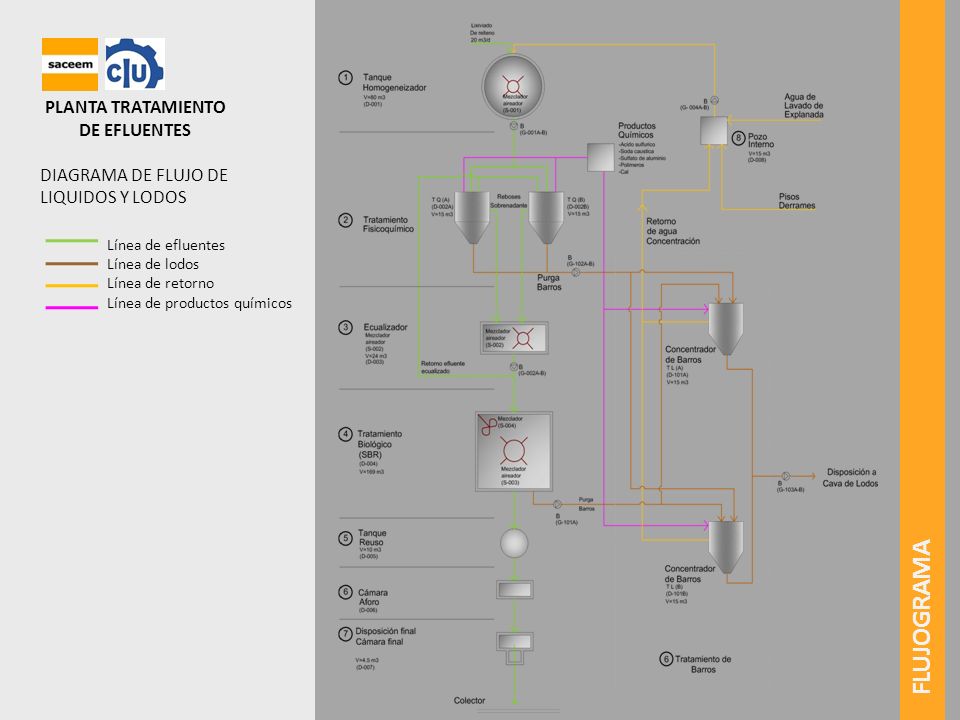

13 FLUJOGRAMA PLANTA TRATAMIENTO DE EFLUENTES DIAGRAMA DE FLUJO DE LIQUIDOS Y LODOS Línea de efluentes Línea de lodos Línea de retorno Línea de productos químicos

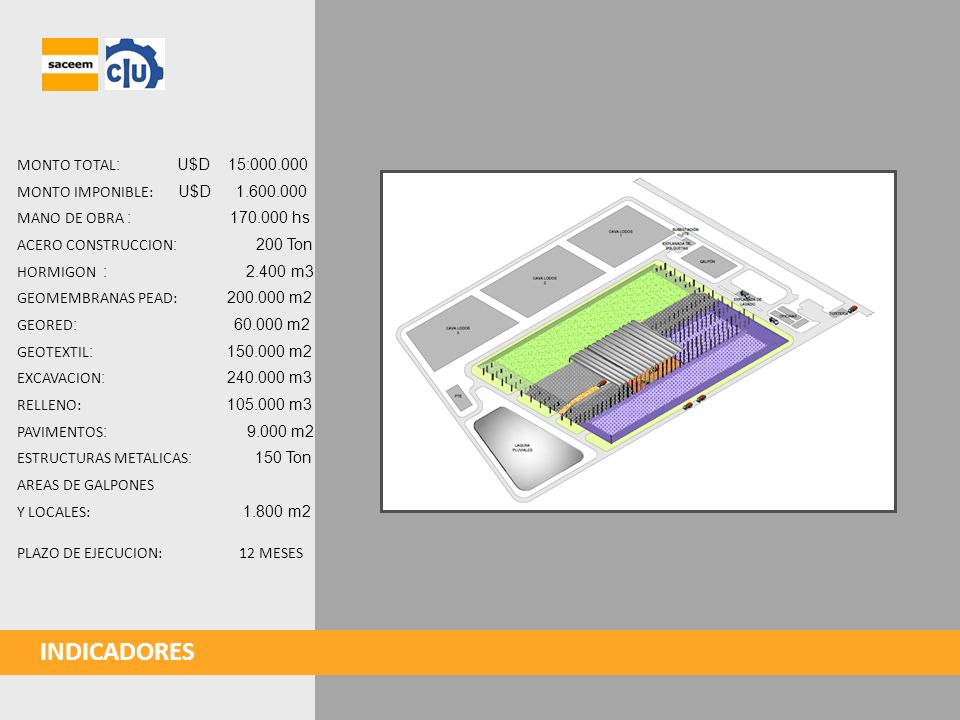

14 INDICADORES MONTO TOTAL : U$D 15: MONTO IMPONIBLE: U$D MANO DE OBRA : hs ACERO CONSTRUCCION : 200 Ton HORMIGON : m3 GEOMEMBRANAS PEAD: m2 GEORED : m2 GEOTEXTIL : m2 EXCAVACION : m3 RELLENO: m3 PAVIMENTOS : m2 ESTRUCTURAS METALICAS : 150 Ton AREAS DE GALPONES Y LOCALES: m2 PLAZO DE EJECUCION: 12 MESES

15 GRACIAS POR SU ATENCIÓN
