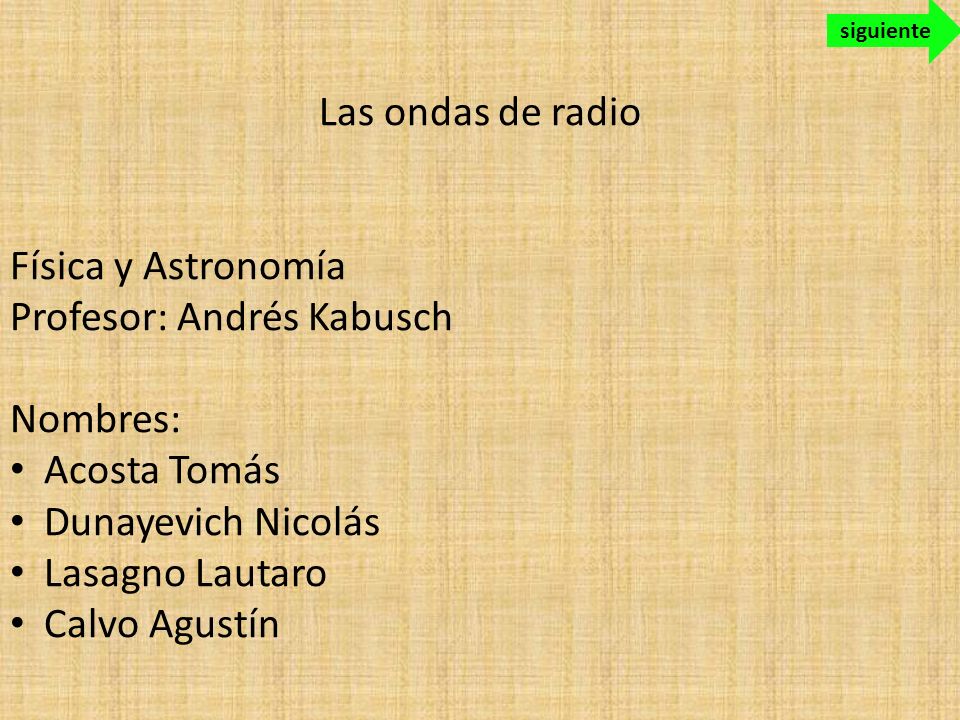

1 Las ondas de radio Física y Astronomía Profesor: Andrés Kabusch Nombres: Acosta Tomás Dunayevich Nicolás Lasagno Lautaro Calvo Agustín siguiente

2 ¿Que son las ondas de radio? Las ondas de radio, son la porción menos energética y las más largas del espectro electromagnético, situada entre 3 hercios (Hz) y 300 gigahercios (GHz), con longitudes de ondas situadas entre los 100000km (con las ondas de radio de frecuencia extremadamente baja) hasta 1mm (con las ondas de radio de frecuencia extremadamente alta). El hercio es la unidad de medida de la frecuencia de las ondas, y corresponde a un ciclo por segundo. Las ondas electromagnéticas de esta región del espectro, se pueden transmitir aplicando la corriente alterna originada en un generador a una antena. Nombre de frecuenciaFrecuenciasLongitud de onda Frecuencia extremadamente baja3-30 Hz100.000–10.000 km Súper baja frecuencia30-300 Hz10.000–1.000 km Ultra baja frecuencia300–3.000 Hz1.000–100 km Muy baja frecuencia3–30 kHz100–10 km Baja frecuencia30–300 kHz10–1 km Media frecuencia300–3.000 kHz1 km – 100 m Alta Frecuencia3–30 MHz100 m – 10 m Muy alta frecuencia30-300 MHz10–1 m Ultra alta frecuencia300-3000 MHz1 m–100 mm Súper alta frecuencia3-30 GHz100–10 mm Frecuencia extremadamente alta30-300 GHz10–1 mm siguiente

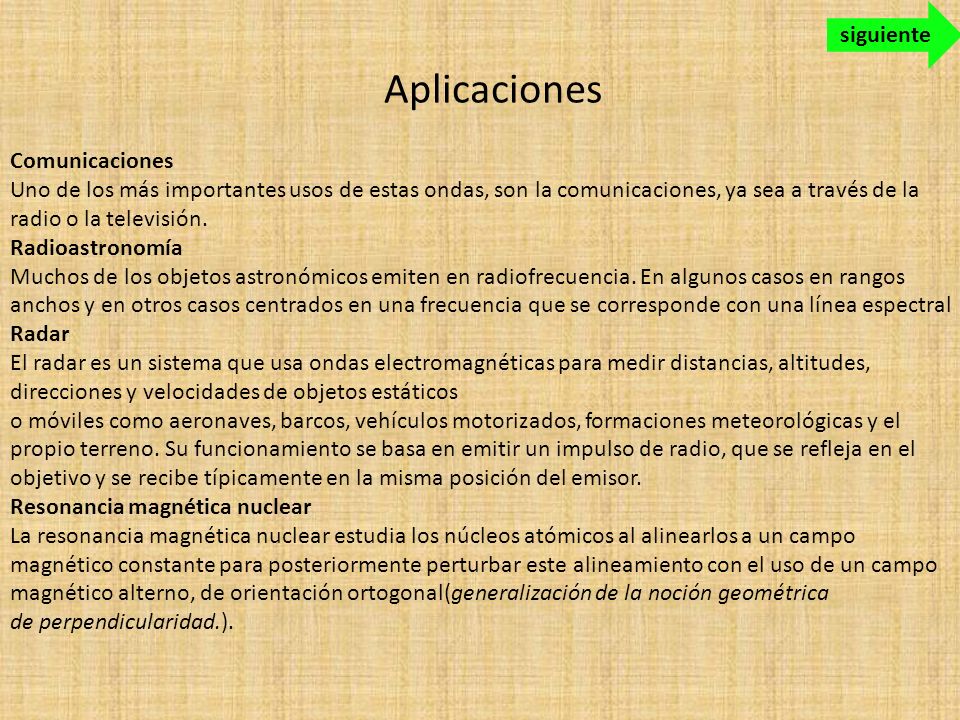

3 Aplicaciones Comunicaciones Uno de los más importantes usos de estas ondas, son la comunicaciones, ya sea a través de la radio o la televisión. Radioastronomía Muchos de los objetos astronómicos emiten en radiofrecuencia. En algunos casos en rangos anchos y en otros casos centrados en una frecuencia que se corresponde con una línea espectral Radar El radar es un sistema que usa ondas electromagnéticas para medir distancias, altitudes, direcciones y velocidades de objetos estáticos o móviles como aeronaves, barcos, vehículos motorizados, formaciones meteorológicas y el propio terreno. Su funcionamiento se basa en emitir un impulso de radio, que se refleja en el objetivo y se recibe típicamente en la misma posición del emisor. Resonancia magnética nuclear La resonancia magnética nuclear estudia los núcleos atómicos al alinearlos a un campo magnético constante para posteriormente perturbar este alineamiento con el uso de un campo magnético alterno, de orientación ortogonal(generalización de la noción geométrica de perpendicularidad.). siguiente

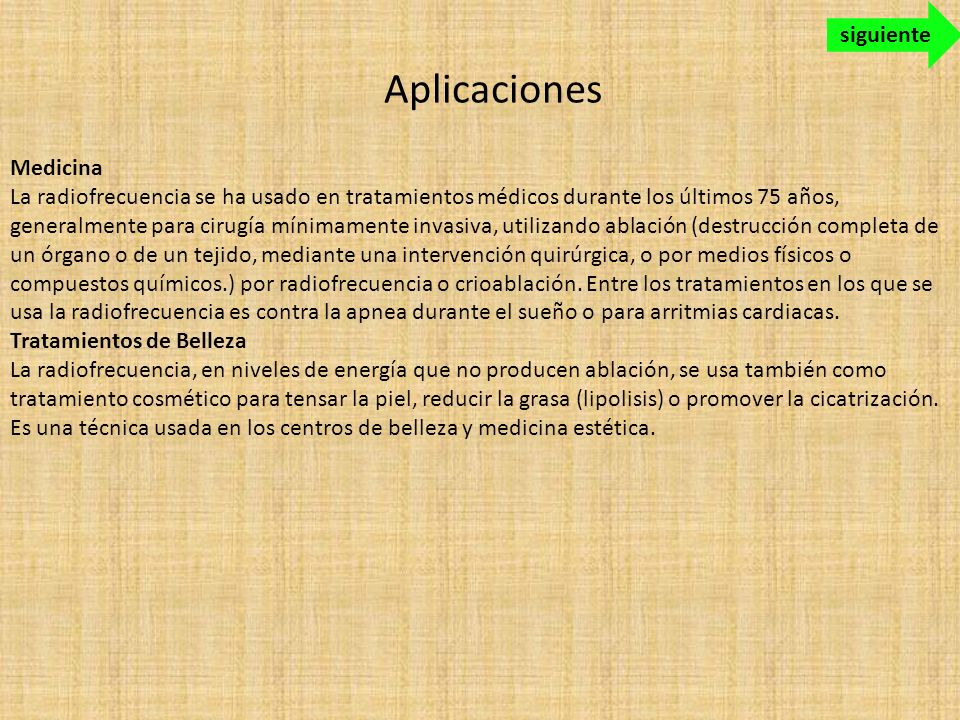

4 Aplicaciones Medicina La radiofrecuencia se ha usado en tratamientos médicos durante los últimos 75 años, generalmente para cirugía mínimamente invasiva, utilizando ablación (destrucción completa de un órgano o de un tejido, mediante una intervención quirúrgica, o por medios físicos o compuestos químicos.) por radiofrecuencia o crioablación. Entre los tratamientos en los que se usa la radiofrecuencia es contra la apnea durante el sueño o para arritmias cardiacas. Tratamientos de Belleza La radiofrecuencia, en niveles de energía que no producen ablación, se usa también como tratamiento cosmético para tensar la piel, reducir la grasa (lipolisis) o promover la cicatrización. Es una técnica usada en los centros de belleza y medicina estética. siguiente

5 ¿Cómo funcionan las radios? La radio es el dispositivo electrónico que permite la recuperación de las señales vocales o de cualquier otro tipo, transmitidas por un emisor de radio mediante ondas electromagnéticas. Las radios adentro tienen un receptor de radio, este consiste en un circuito eléctrico, diseñado de tal forma que permite filtrar o separar una corriente pequeñísima, que se genera en la antena, por efecto de las ondas electromagnéticas que llegan por el aire normalmente (aunque viajan por cualquier medio, inclusive el vacío) y luego amplificarla selectivamente, miles de veces, para enviarla hacia un elemento con un electroimán, que es el altavoz, donde se transforman las ondas eléctricas en sonido. Hay 3 tipos de radios (FM: frecuencia modulada, DAB y AM: amplitud modulada). La frecuencia modulada tiene 2 ventajas, por un lado, mayor fidelidad, esto se debe a que en FM la señal de modulación (audio) fluctúa entre 50 Hz a 15 kHz. el mensaje musical o hablado que contiene la portadora es más completo y lógicamente cuando el mensaje se reproduce en el parlante del receptor el sonido es más rico de tonos y armónicos, mientras la AM solo llega a una frecuencia máxima de 5 kHz. Por otro lado, tiene la posibilidad de eliminar señales indeseables, se debe a que en FM la modulación la contiene la onda portadora en forma de frecuencia variable y amplitud constante, toda interferencia que causa variaciones puede ser eliminada fácilmente usando en el receptor la etapa limitadora. Pero en AM el mensaje se tiene en forma de variaciones de amplitud si usamos parte de limitador se estaría limitando parcialmente parte de la señal útil. Los radios DAB son los más significativos avance en tecnología de radio desde la introducción de los receptores FM. Aporta varias ventajas, en comparación con la FM: Ofrece mayor número de emisoras, información en la pantalla del receptor como el título de la canción y mayor facilidad para sintonizar las emisoras porque ya no hay que buscar las frecuencias manualmente. Proporciona gran calidad en la recepción de señales sonoras, equivalente a la del disco compacto. Resuelve los problemas de distorsión y cancelaciones que sufren las señales de FM en móviles (vehículos en movimiento). Permite una red de frecuencia única por lo que no hay que resintonizar el receptor si uno se desplaza de un sitio a otro. Ofrece mayor cobertura, llegando a lugares de difícil acceso. Las radios de amplitud modulada (AM) se utilizan en la comunicación electrónica. Las radios AM funcionan mediante la variación de la amplitud de la señal transmitida en relación con la información que se envía. Una gran ventaja de la radio AM es que su demodulación es muy simple y, por consiguiente, los receptores son sencillos y baratos. Mas sobre las radios
