Pruebas Las siguientes pruebas deben efectuarse en la medida en que sean aplicables y preferiblemente en el siguiente orden: Continuidad de los conductores Resistencia de aislación de la instalación eléctrica Protección por MBTS, o por separación de los circuitos Resistencia /impedancia de los suelos y paredes Desconexión automática de la alimentación Protección complementaria Prueba de polaridad Prueba de orden de fase (instalaciones trifásicas) Pruebas funcionales Caídas de tensión Nota: Cuando una prueba da resultado negativo y todas las pruebas que precedieron, cuyos resultados puedan influir sobre la prueba en cuestión, deben repetirse después de la eliminación del defecto Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

3 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
1) Continuidad de los conductores: debe realizarse sobre los conductores de protección, incluida las la conexión equipotencial principal y suplementaria Multímetro digital combinado con meghómetro UT-532 ç   CARACTERÍSTICAS DEL PRODUCTO Marca BAW. True RMS. Multímetro y megóhmetro combinado. Datalogger con memoria de hasta 99 mediciones. Autorrango. Rangos en modo megóhmetro: 250 V (0,2 MΩ - 250 MΩ)/ 500V (0,5 MΩ - 500 MΩ)/ 1000V (4 MΩ - 2 GΩ). Rangos modo multímetro: tensión entre 60 mV y 1000 V CC (exactitud básica +0,09%+6d), entre 6 V y 1000 V CA (exactitud básica +1.0%+3d), rango de corriente en CC y CA entre 60 mA y 600 mA (exactitud básica +1.0%+2), medición de resistencia entre 600 Ω y 40 MΩ, capacidad hasta 100uF, frecuencia de señales digitales hasta 1 MHz, temperatura entre -40 y 537ºC. Modo relativo. Retención de última lectura, máximos y mínimos. Prueba de diodos. Buzzer. Provisto con puntas de prueba, baterías, termocupla tipo K y manual de uso. Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

4 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
2.- Resistencia de aislación de la instalación eléctrica: Debe medirse entre conductores activos y entre cada conductor activo y la tierra. Para esta prueba los conductores activos pueden ser interconectados. Para circuitos hasta 500v debe verificarse una resistencia de aislación mayor o igual a 1 Mohm, con tensión de ensayo en corriente contínua de 500v. para circuitos de MBTS la tensión de pueba debe ser de 250Vcc y la resistencia de aislación igual o mayor a 0.5 Mohm Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

5 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta

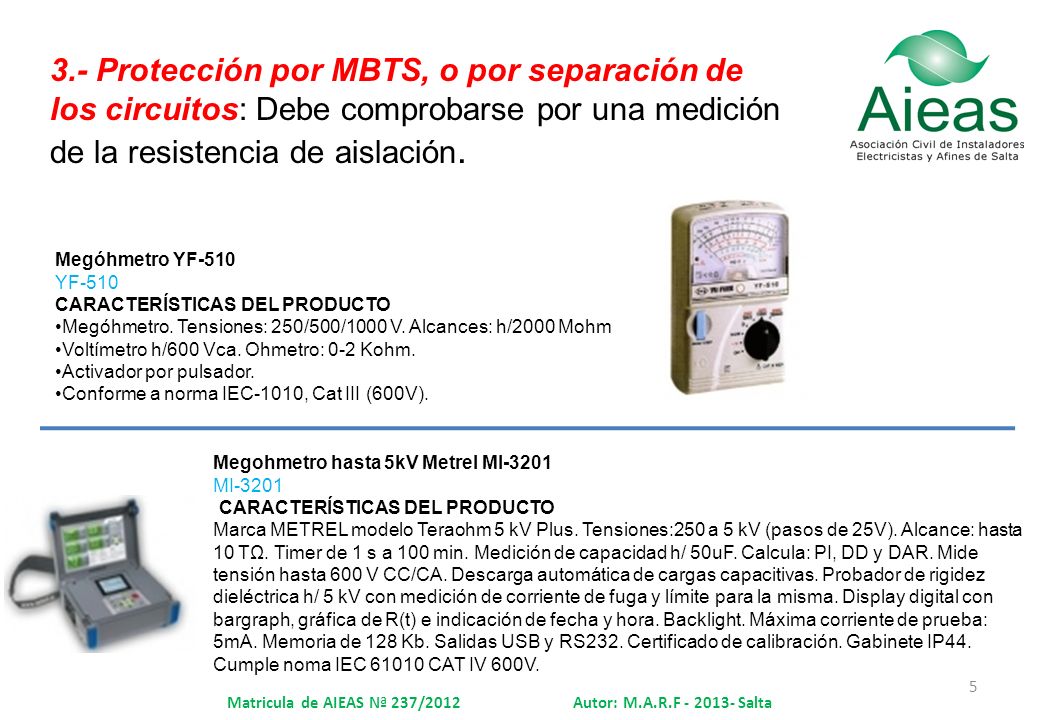

3.- Protección por MBTS, o por separación de los circuitos: Debe comprobarse por una medición de la resistencia de aislación. Megóhmetro YF-510 YF-510 CARACTERÍSTICAS DEL PRODUCTO Megóhmetro. Tensiones: 250/500/1000 V. Alcances: h/2000 Mohm Voltímetro h/600 Vca. Ohmetro: 0-2 Kohm. Activador por pulsador. Conforme a norma IEC-1010, Cat III (600V). Megohmetro hasta 5kV Metrel MI-3201 MI-3201 CARACTERÍSTICAS DEL PRODUCTO Marca METREL modelo Teraohm 5 kV Plus. Tensiones:250 a 5 kV (pasos de 25V). Alcance: hasta 10 TΩ. Timer de 1 s a 100 min. Medición de capacidad h/ 50uF. Calcula: PI, DD y DAR. Mide tensión hasta 600 V CC/CA. Descarga automática de cargas capacitivas. Probador de rigidez dieléctrica h/ 5 kV con medición de corriente de fuga y límite para la misma. Display digital con bargraph, gráfica de R(t) e indicación de fecha y hora. Backlight. Máxima corriente de prueba: 5mA. Memoria de 128 Kb. Salidas USB y RS232. Certificado de calibración. Gabinete IP44. Cumple noma IEC CAT IV 600V. Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

6 4.- Resistencia /impedancia de los suelos y paredes: Cuando sea requerida a de acuerdo a las clausulas de la RAEA Parte 4 punto 413.4 Autor: M.A.R.F Salta

7 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
5.- Desconexión automática de la alimentación. Debe efectuarse: la medición de la resistencia de la toma a tierra de las masas de la instalación y la eficacia del dispositivo diferencial asociado por inspección visual y por prueba. Se empleara un megohmetro. medición de la impedancia del lazo de falla (exigido pata ECT TN e IT). Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

8 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta

9 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
6.- Protección complementaria La verificación de las medidas adoptadas para la protección complementaria es efectuada por control visual y prueba. Los Id usados para protección complementaria deben ser probados con su pulsador de disparo Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

10 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta

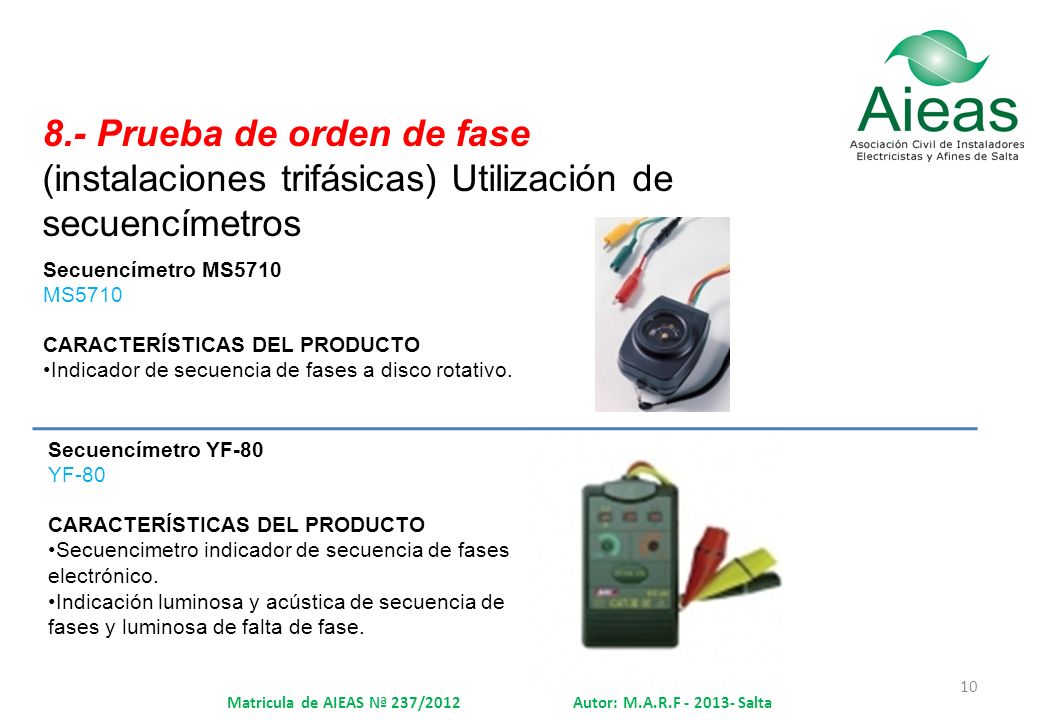

8.- Prueba de orden de fase (instalaciones trifásicas) Utilización de secuencímetros Secuencímetro MS5710 MS5710 CARACTERÍSTICAS DEL PRODUCTO Indicador de secuencia de fases a disco rotativo. Secuencímetro YF-80 YF-80 CARACTERÍSTICAS DEL PRODUCTO Secuencimetro indicador de secuencia de fases electrónico. Indicación luminosa y acústica de secuencia de fases y luminosa de falta de fase. Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

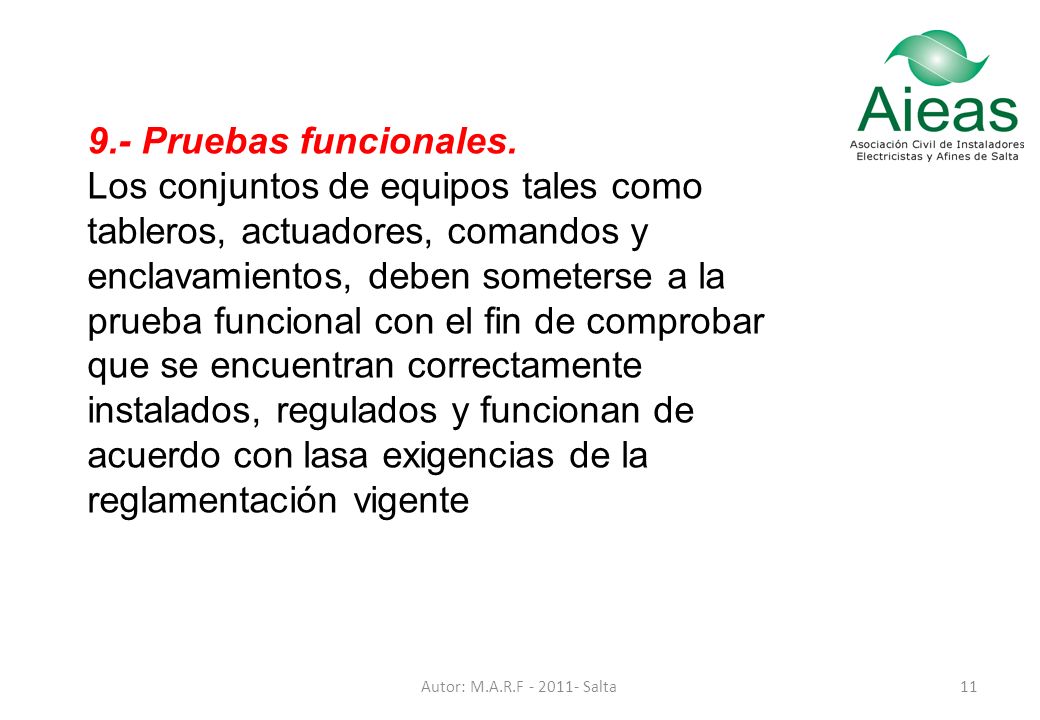

11 9.- Pruebas funcionales. Los conjuntos de equipos tales como tableros, actuadores, comandos y enclavamientos, deben someterse a la prueba funcional con el fin de comprobar que se encuentran correctamente instalados, regulados y funcionan de acuerdo con lasa exigencias de la reglamentación vigente Autor: M.A.R.F Salta

12 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
10.- Caídas de tensión Cargar los circuitos con la potencia de proyecto y verificar que la caída de tensión en los extremos de los circuitos terminales no excedan los máximos permitidos Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

13 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta

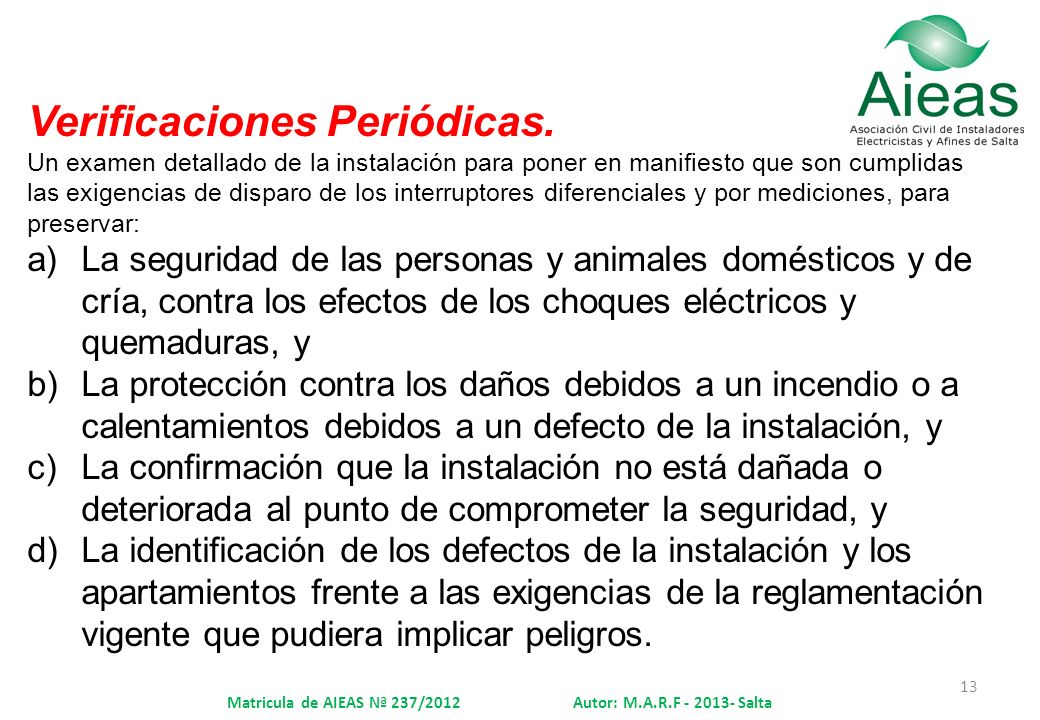

Verificaciones Periódicas. Un examen detallado de la instalación para poner en manifiesto que son cumplidas las exigencias de disparo de los interruptores diferenciales y por mediciones, para preservar: La seguridad de las personas y animales domésticos y de cría, contra los efectos de los choques eléctricos y quemaduras, y La protección contra los daños debidos a un incendio o a calentamientos debidos a un defecto de la instalación, y La confirmación que la instalación no está dañada o deteriorada al punto de comprometer la seguridad, y La identificación de los defectos de la instalación y los apartamientos frente a las exigencias de la reglamentación vigente que pudiera implicar peligros. Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

14 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta

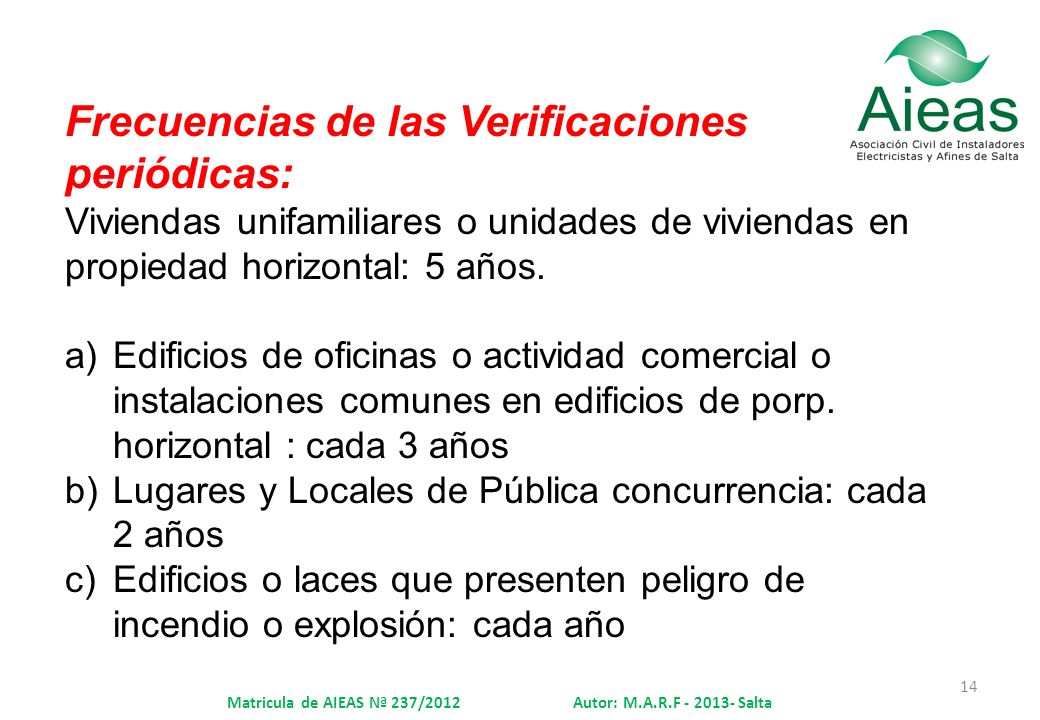

Frecuencias de las Verificaciones periódicas: Viviendas unifamiliares o unidades de viviendas en propiedad horizontal: 5 años. Edificios de oficinas o actividad comercial o instalaciones comunes en edificios de porp. horizontal : cada 3 años Lugares y Locales de Pública concurrencia: cada 2 años Edificios o laces que presenten peligro de incendio o explosión: cada año Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta

15 Matricula de AIEAS Nª 237/2012 Autor: M.A.R.F - 2013- Salta
Limitadores de sobretensiones transitorias Matricula de AIEAS Nª 237/ Autor: M.A.R.F Salta
