MÉTODO RADIO-PUNTO EQUIPO DE GEORREFERENCIACION INSTITUTO ALEXANDER VON HUMBOLDT.

Presentación del tema: "MÉTODO RADIO-PUNTO EQUIPO DE GEORREFERENCIACION INSTITUTO ALEXANDER VON HUMBOLDT."— Transcripción de la presentación:

1

2 MÉTODO RADIO-PUNTO EQUIPO DE GEORREFERENCIACION INSTITUTO ALEXANDER VON HUMBOLDT

3 TEMÁTICAS 1.Métodos de Georreferenciación 2.Método radio-punto 3.Asignación de coordenadas 4.Parámetros para la evaluación de la incertidumbre 5.Adaptaciones al método 6. Limitantes

4 MÉTODOS DE GEORREFERENCIACIÓN MÉTODO PUNTO MÉTODO POLIGONO Imágenes extraídas de Conabio (2008) MÉTODO RECTANGULO

5 MÉTODO RADIO-PUNTO Es un método que cuantifica el sitio de colecta mediante la asignación de coordenadas y la distancia máxima que describe la localidad (Wiekzoreck, 2004). La incertidumbre se expresa como la circunferencia que delimita el área en donde hay mayor probabilidad de encontrarse el sitio de colecta (Conabio, 2008). Imágenes extraídas de Conabio (2008)

6 LOCALIDADES DE REGISTROS BIOLÓGICOS Ejemplos: Cerro de la Vieja, ca 10 km NE of Sonsón Km 23, vía Bucaramanga - Pamplona Municipio de San Agustín, llegando al pueblo Vereda Santa Lucía, sobre carretera margen izquierdo Vereda Guadalupe, vegetación próxima a un curso de agua La descripción de una localidad puede mostrar subjetividad y depende de la percepción del colector sobre el sitio de estudio.

7

8 CÁLCULO DE INCERTIDUMBRE Incertidumbre por extensión de la localidad Datum desconocido Imprecisión en la determinación de la distancia Imprecisión en la medición de las coordenadas Imprecisión en la dirección de referencia Incertidumbre por la escala del mapa

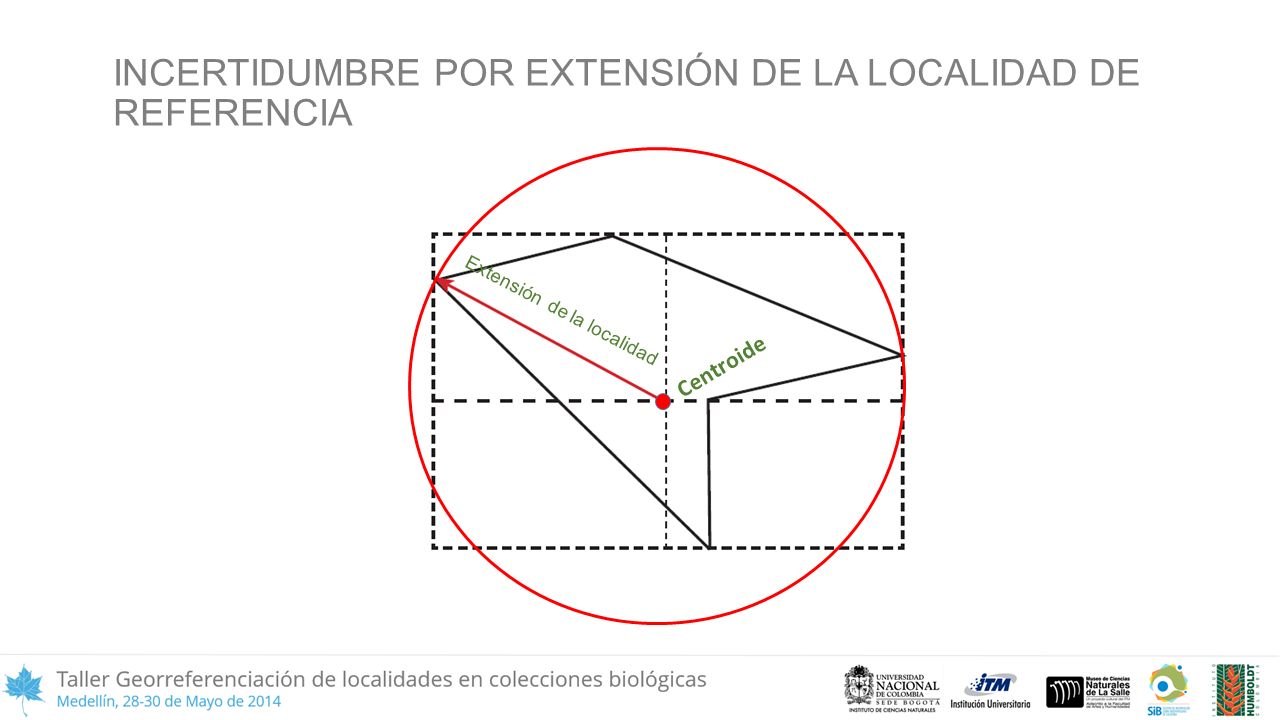

9 INCERTIDUMBRE POR EXTENSIÓN DE LA LOCALIDAD DE REFERENCIA Extensión de la localidad Centroide

10 DATUM DESCONOCIDO La falta de datum introduce una ambigüedad y genera una variación geográfica en las coordenadas. Según IGAC (2004) existe una diferencia aproximada de 500 m entre el Datum Bogotá (datum anterior a Magna) y el datum Magna sirgas.

11 IMPRECISIÓN EN LA DETERMINACIÓN DE LA DISTANCIA Se evalúa de acuerdo al número de dígitos significantes, donde la parte fraccional de un número como la unidad para evaluar la incertidumbre. Precisión fraccional Incertidumbre 10 Km = 1 Km 10.25 km = ¼0.75 km 10.50 km = ½0.5 km 10.75 km = ¾0.25 km Limitantes: los registros no especifican si la distancia fue tomada por carretera o por aire.

12 Dirección cardinalDirección Intercardinal Primaria Dirección Intercardinal Secundaria A 2 km al N A 2 km al NE A 2 km al NNE IMPRECISIÓN EN LA DIRECCIÓN La incertidumbre se calcula hacia ambos lados de la dirección.

13 INCERTIDUMBRE POR LA ESCALA DEL MAPA La escala es una representación de un lugar, a un tamaño menor que el tamaño real. Incertidumbre 1:10.000 10 m 1:50.000 50 m 1:100.000100 m 1:500.000 500 m

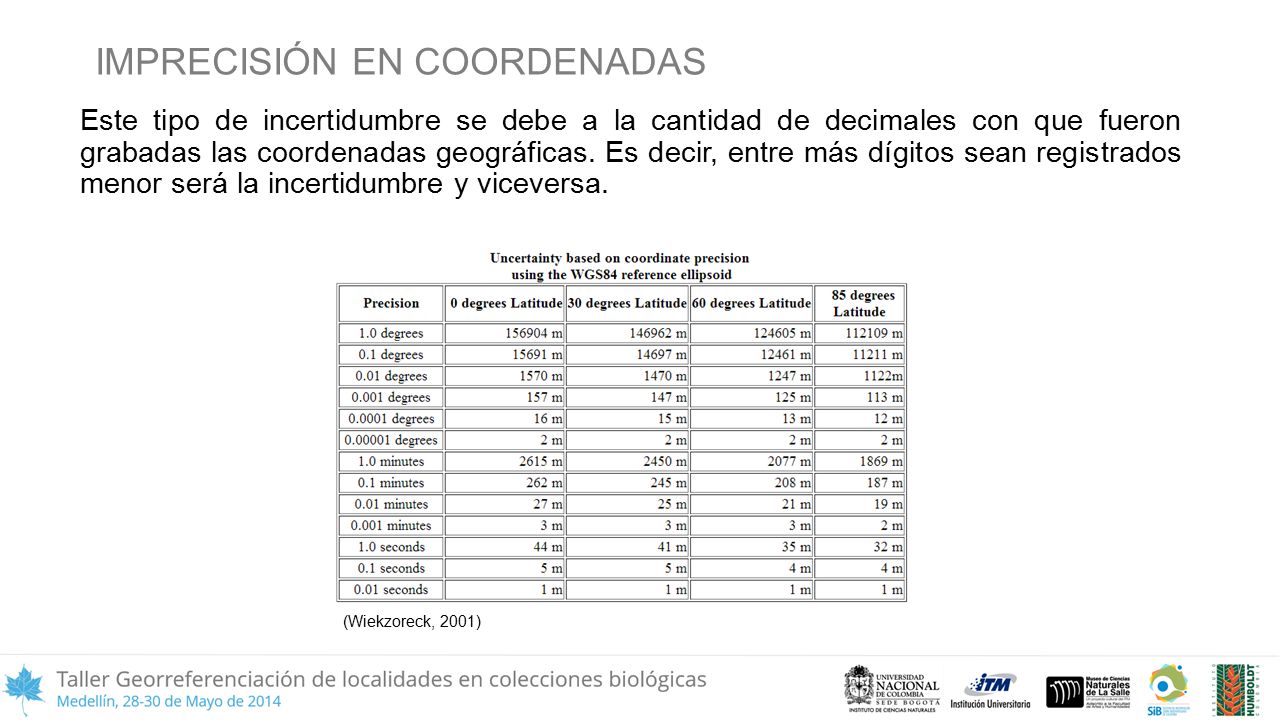

14 IMPRECISIÓN EN COORDENADAS Este tipo de incertidumbre se debe a la cantidad de decimales con que fueron grabadas las coordenadas geográficas. Es decir, entre más dígitos sean registrados menor será la incertidumbre y viceversa. (Wiekzoreck, 2001)

15 Adaptaciones al método 1.Aplicación del método de radio-punto a registros que no contienen datos de localidad y el único referente espacial es la división político administrativa. 2.Los parámetros de incertidumbre se aplican dependiendo del estado de calidad de la descripción, incluso si solo hay división político administrativa.

16 Limitantes del método Sobrestimación de la incertidumbre Subestimación por falta de insumos cartográficos Localidad: Paramo Pan de Azúcar Departamento: Valle de Cauca Localidad: Cerro El Mono Municipal: Yacopi Departamento: Cundinamarca

17 BIBLIOGRAFÍA Wieczorek, J., Guo Qinghua, Hijmans, R.J., 2004. The point-radius method for georeferencing locality descriptions and calculating associated uncertainty. Int. J. Geographical Information Science 18(8), 745–767 Comisión Nacional para el Conocimiento y Uso de la Biodiversidad (Conabio). 2008. Georreferenciación de localidades de Colecciones Biológicas. Manual de Procedimientos. México. 177 p. Chapman, A.D. and J. Wieczorek (eds). 2006. Guide to Best Practices for Georeferencing. Copenhagen: Global BiodiversityInformation Facility.

18 MÉTODO RADIO PUNTO Marcela Jojoa Equipo de Georreferenciación ljojoa@humboldt.org.co ¡GRACIAS!¿Preguntas?
