3 Modelos Series 800. Modelos v/s Interfaces WAN INTE DEDI – ACCE MPLS Configuración Eliminacion de config. Precargada. Config. De Inte DEDI Config. ACCE MPLS

4 Los modelos mas recurrentes en servicios con equipamiento Cisco, ya sea para Internet Dedicado o Acceso a la red MPLS, son los de la series 800. Cada uno de los modelos a estudiar, Cisco 871; 877, y 878, fundamentan la diferencia de su configuración según el acceso WAN al cual se conectan.

5 MODELOS LAN4 Interfaces F.Ether (F0-F3) 4 Interfaces Fastethernet WAN1 F.E. (FE 4)1 ADSL1 GSHDSL EjemWimaxNodos ATM Velocidades Simétricas hasta de 768kbps Nodos ATM Velocidades Simétricas de hasta 2048kbps F.O.Nodos NGN Aperto - RadwinNodos ZTE Velocidades hasta de 8 Mbps Viasat En Nodos ZTE con un modem Aztech

6 Modelos Series 800. Modelos v/s Interfaces WAN INTE DEDI – ACCE MPLS Configuración Eliminacion de config. Precargada. Config. De Inte DEDI Config. ACCE MPLS

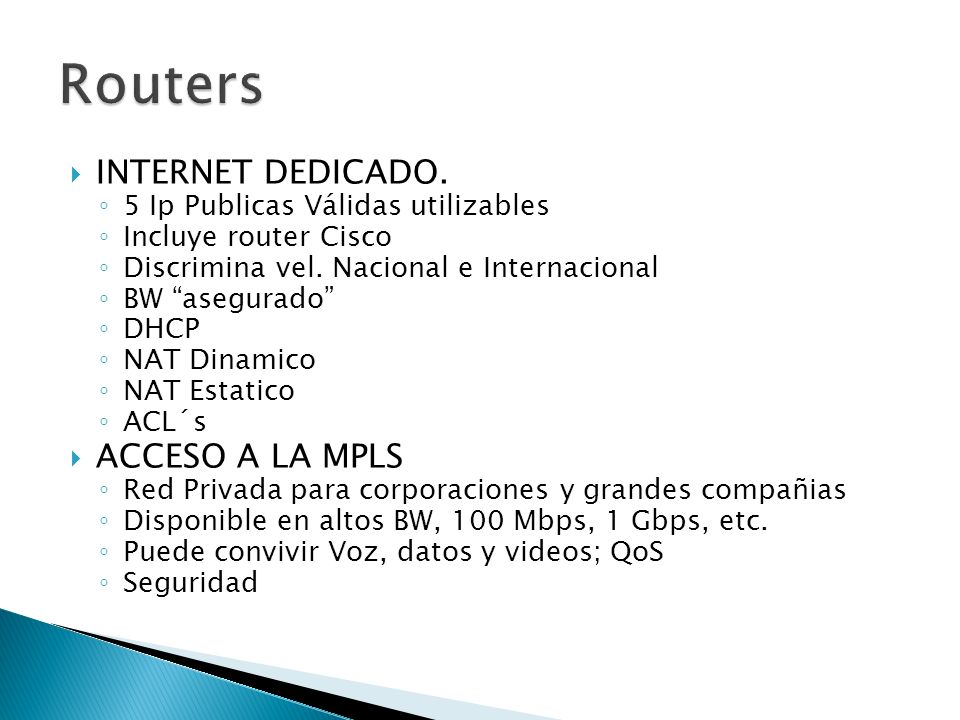

7 INTERNET DEDICADO. 5 Ip Publicas Válidas utilizables Incluye router Cisco Discrimina vel. Nacional e Internacional BW asegurado DHCP NAT Dinamico NAT Estatico ACL´s ACCESO A LA MPLS Red Privada para corporaciones y grandes compañias Disponible en altos BW, 100 Mbps, 1 Gbps, etc. Puede convivir Voz, datos y videos; QoS Seguridad

8 Los modelos 800, vienen con una configuración precargada la cual debe ser eliminada para comenzar con la configuración del servicio. Al ingresar a router con config. Precargada este solicitara un username y una password. En ambos casos se debe colocar con cisco. Username:cisco Password: cisco

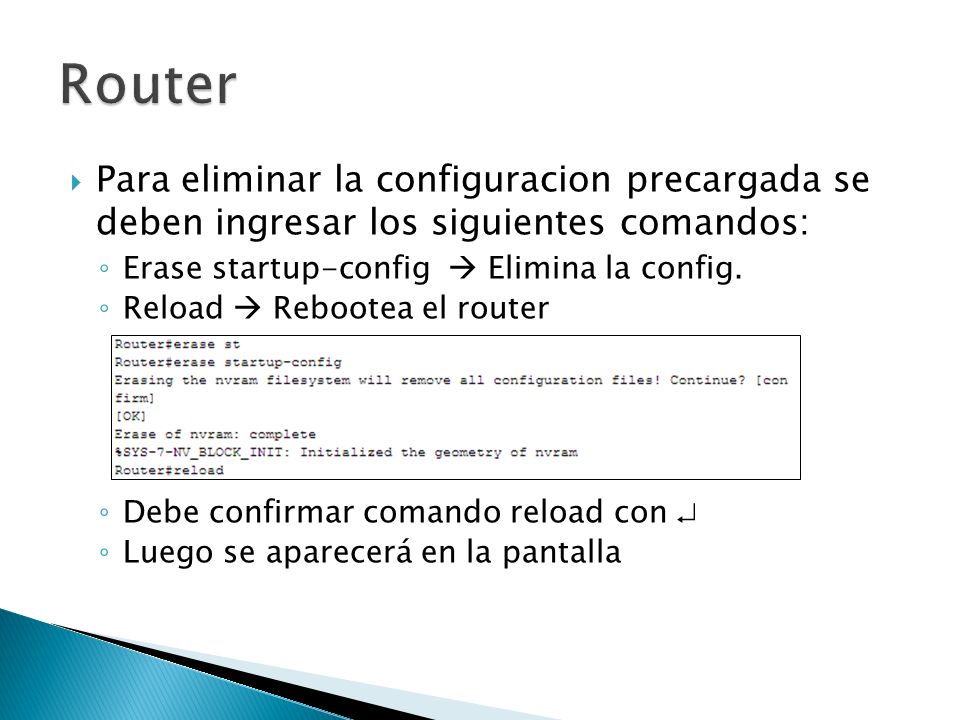

9 Para eliminar la configuracion precargada se deben ingresar los siguientes comandos: Erase startup-config Elimina la config. Reload Rebootea el router Debe confirmar comando reload con Luego se aparecerá en la pantalla

10 n A esta pregunta se debe responder con n Luego que termine de iniciarse el router, en la pantalla de la consola obtendremos el sgte prompt: Router>

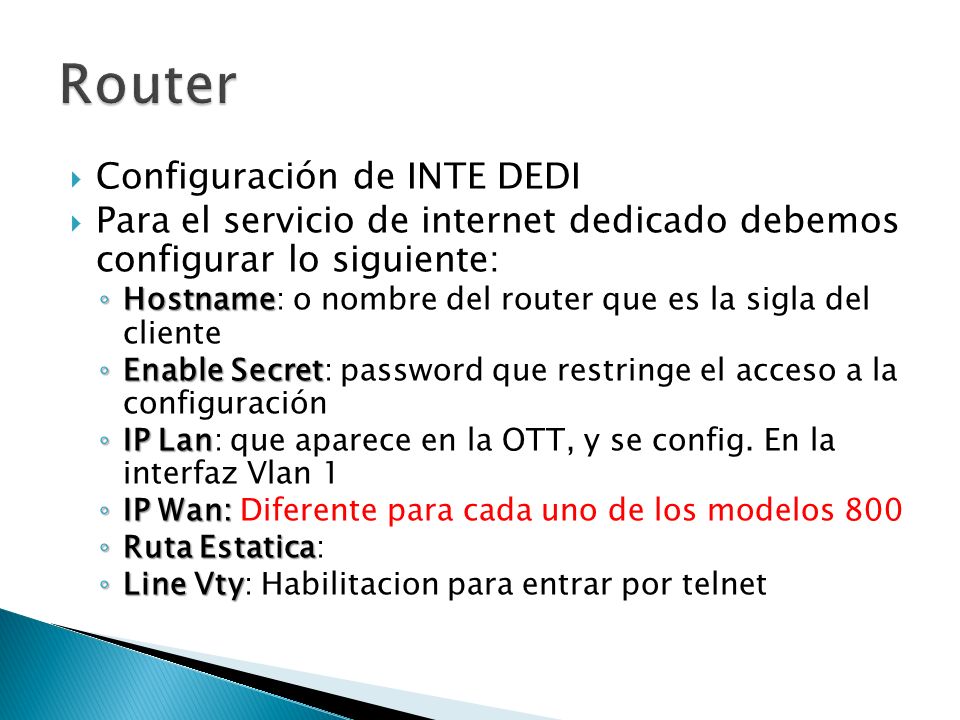

11 Configuración de INTE DEDI Para el servicio de internet dedicado debemos configurar lo siguiente: Hostname Hostname: o nombre del router que es la sigla del cliente Enable Secret Enable Secret: password que restringe el acceso a la configuración IP Lan IP Lan: que aparece en la OTT, y se config. En la interfaz Vlan 1 IP Wan: IP Wan: Diferente para cada uno de los modelos 800 Ruta Estatica Ruta Estatica: Line Vty Line Vty: Habilitacion para entrar por telnet

12 Config Hostname: El hostname, no es mas que el nombre del equipo por el cual será identificado, y siempre es la sigla del cliente. Enable: Entrar a modo privilegiado Config ter: Entra a modo config Hostname: configura nombre

13 Config Enable Secret: La password Enable secret restringe el acceso al modo privilegiado. Siempre la password es *1sigla del cliente, para nuestro ejemplo: *1azetaltda. Enable Secret ______: Configura como password enable secret la palabra ______

14 IP LAN (inte dedi): En los modelos de la serie 800, la interfaz Vlan1, es donde se deben ingresar la dirección ip. Esta dirección ip es del tipo válida en internet y aparece en la OTT. Y se debe ingresar una mas de la que se entrega en la OTT Interface Vlan1: ingresa a la interfaz vlan1 Ip add: config. Ip (ip add ip.ip.ip.ip mask.mas.mask.mask)

15 IP WAN: Es la dirección ip que provee comunicación con la red Entel. La configuración es distinta para cada modelo. Caso router 871, con WAN tipo Fastethernet Config. IP WAN en interfaz Fastethernet 4 Interface FA4: Ingresa a la interfaz fastethernet4 IP add: config. Ip (ip.ip.ip.ip mask.mask.mask.mask)

16 Por defecto la interfaz WAN Fastethernet 4 viene apagada, por lo que es necesario encenderla y además se le debe colocar una descripción, que es un texto libre que debe ser a lo menos el código de servicio del cliente. No shut: enciende la interfaz description: coloca un mensaje en la interfaz

17 Ruta estatica: Permite que cualquier trafico de entrada o salida se gestione a traves de la red de Entel. Parametro necesario para el funcionamiento del servicio. Se dirije hacia la ip WAN menos 1 Ip route ip.ip.ip.ip

18 Line Vty: O acceso a traves de telnet, todos los routers deben tener acceso en forma remota esto ayuda para la verificacion y diagnostico de fallas, monitoreo a de clientes importantes etc. Line VTY 0 4: habilita el acceso de 5 sesiones telnet simultaneas Password: provee de una password para acceder al equipo

19 Comandos adicionales Sh run: Despliega la configuración del router Sh ver: Entrega la versión del IOS del router, modelo del router, razón de reboot, interfaces, registro de config. Sh interfaces información completa de estado de las interfaces Sh users informa conexiones remotas en routers (via telnet) y su ip de origen Sh history muestra ultimos comandos ingresados Sh flash contenido de la flash, comunmente solo la IOS en uso

20 Para probar el servicio de internet Ping hacia la ruta estatica, es decir 1 menos la ip wan. Ping hacia los DNS ( – ) Configurar en pc, una de las 5 ip validas del servicio. Como puerta de enlace determinada la ip lan del router, DNS y comenzar a navegar. Velocidad de descarga

21 Configuración de ACCE MPLS Para este tipo de servicio se configuran parametros básicos como: Hostname Hostname: o nombre del router que es la sigla del cliente Hostname : Enable Secret Enable Secret: password que restringe el acceso a la configuración Enable Secret Enable Secret IP Lan (acce mpls) IP Lan (acce mpls): que aparece en la OTT, y se config. En la interfaz Vlan 1 IP Wan: IP Wan: Diferente para cada uno de los modelos 800 Interface Loopback: Interface Loopback: Es una interfaz virtual que sirve de administracion remota por el ing. De EPC Protocolo de Ruteo: Protocolo de Ruteo: Protocolo que permite que los routers dentro de una red Wn puedan comunicarse Line Vty Line Vty: Habilitacion para entrar por telnet

22 IP LAN (acce mpls) Se configura del mismo modo que la Lan en inte- dedi, sin embargo, la lan de estos servicios suele ser configurada por el Ing. EPC al final del proceso de entrega del servicio. Casi siempre tiene mascara 24 ( )

23 IP Wan También se configura en la interfaz fastheternet 4. la ip aparece en la OTT y viene definida como ip CE. Las ip son del tipo 10.X.X.X

24 Interface Loopback La interfaz loopback es una interfaz virtual que permite la supervisión por parte del Ing. EPC. Su configuración es simple, es una direccion ip que siempre tendra mascara 255.

25 Protocolo de Ruteo: Protocolo que permite que los routers se puedan comunicar entre sí. Existen diferentes protocolos de ruteo, entre los mas comunes están: Eigrp, Igrp, RIP, OSPF Cada protocolo de ruteo esta presente en diferentes IOS. Una manera fácil de comprobar que protocolo contiene la IOS con la cual se trabaja es hacer la consulta.

26 Protocolo Eigrp El protoclo Eigrp basa su funcionamiento en AS o sistemas autónomos por sus siglas en ingles. Cada uno de los routers de un cliente especifico tiene un identificativo comun llamado sistema autónomo. Además en este ptotoco es necesario declarar las redes, a traves de la IP WAN y LAN Por ultimo aplicar la politica no-autosummary que impide que los mensajes de actualización del protocolo inunden la red

27 Verificación de Funcionamiento de EIGRP Podemos verificar que el protocolo se ha configurado, con el comando Sh run. Además con el comando sh ip route apareceran mensajes que indican otros routers trabajando con el protocolo elegido.

28 Protocolo OSPF: Al igual que el Eigrp trabaja con números identificatorios, estos se llaman Process ID y es un numero entre 1 y Además es necesario definir áreas, que pueden ser en forma de ips o números enteros y ingresar parámetro nssa

29 Protocolo RIP Se utiliza la versión 2 de este protocolo. También se deben declarar las redes.

30 Para comprobar el servicio ACCE MPLS Es necesario hacer ping desde la consola del router al PE, que es la ip WAN -1. Si no se llega con ping, se deberá llamar a la mesa para que verifique que la interfaz del PE este habilitada o no shutdown Una vez que se tenga conectividad con la red MPLS, se debe llamar al ing. EPC para que complete la config, o en su defecto autorice a instalr en cliente

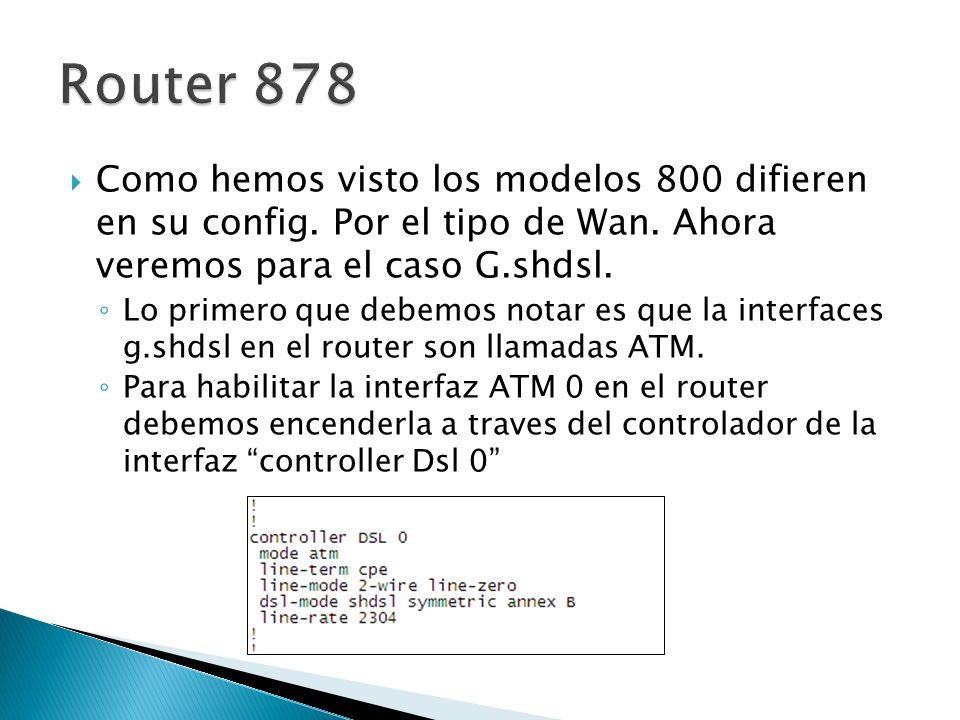

31 Como hemos visto los modelos 800 difieren en su config. Por el tipo de Wan. Ahora veremos para el caso G.shdsl. Lo primero que debemos notar es que la interfaces g.shdsl en el router son llamadas ATM. Para habilitar la interfaz ATM 0 en el router debemos encenderla a traves del controlador de la interfaz controller Dsl 0

32 En ocasiones es necesario cambia el parámetro line-rate de auto a la velocidad inmediatamente superior que indique la ott. Una vez ingresados estos comandos aparecerá la interfaz atm 0, donde se proseguirá con la configuración creando una subinterfaz atm 0.1 Donde se conf. Ip, pvc encapsulación

33 Una vez realizada esta configuracion, el router deberia sincronizar con el nodo, y el led indicador de CD (carrier detected) deberia quedar encendido fijo. Si este no fuera el caso debe llamar al para solicitar apoyo. Si el router ya esta sincronizado, ya puede hacer ping a una direccion menos de la config. En la Atm 0.1

34 Al igual que en el router g., la interfaz wan en el router es reconocida como Atm. En este caso no es necesario habilitar ningun controlador, ademas en esta interfaz no se puede modificar la vel. Esta la entrega el nodo

35 Es una variación de la configuración del 877 para equipos que estén conectados a nodos ZTE. interface ATM0 no ip address no atm ilmi-keepalive dsl operating-mode auto ! interface ATM0.1 point-to-point ip address atm route-bridged ip pvc 8/35 encapsulation aal5snap !
