OBJETIVO GENERAL  Valorar e identificar los sitemas de detección y alarmas de incendio de acuerdo a su funcionamiento.

Presentación del tema: "OBJETIVO GENERAL  Valorar e identificar los sitemas de detección y alarmas de incendio de acuerdo a su funcionamiento."— Transcripción de la presentación:

1 OBJETIVO GENERAL  Valorar e identificar los sitemas de detección y alarmas de incendio de acuerdo a su funcionamiento.

2 SISTEMAS DE DETECCIÓN CONTROL Y ALARMA

3 OBJETIVO ESPECIFICOS  Identificar los componentes de los sistemas de detección y alarmas de incendios detallando su funcionamiento.

4 CONTENIDO  Tipos y características de : Detectores de incendios Unidades de control Estaciones manuales  Funciones específicas de los sistemas de detección  Ubicación de el sistema de detección de acuerdo al riesgo de incendio existente

5 SISTEMAS DE DETECCIÓN DE INCENDIOS Y ALARMAS Elementos de el sistema :  Inputs : Lo detectores o sensores que pueden ser manuales o automátios.  Control : El panel o tablero de control. Los paneles pueden ser modulares o digitales.  Outputs : Alarmas con señalización local o remotas.

6 OBJETIVOS   Notificar a los ocupantes de la edificación protegida para que puedan evacuarla en caso de un incendio.  Supervisar los sistemas de extinción para asegurarse de su operatividad en caso necesario.  Convocar ayuda organizada para el combate y control de el fuego.  Supervisar procesos industriales que se reportan a la unidad de control como funciones auxiliares para advertir acerca de anormalidades que puedan crear condiciones peligrosas.

7 UNIDADES DE DETECCIÓN DETECTORES Función : Reportar cambios de condición mediante la apertura o cierre de contactos. ETAPAS DE EL FUEGO Los detectores de incendios están diseñados teniendo en cuenta las cuatro etapas en que el fuego se desarrolla una vez iniciada la combusión : I. Etapa incipiente. II. Etapa ardiente. III. Etapa de llama. IV. Etapa de calor.

8 ROCIADORES U OTRO TIPO DE DETECCIÓN RIESGO MODERADO CONDICIÓN NORMAL UNIDADES DE DETECCIÓN

9 FACTORES DE SELECCIÓN 1.Normas de incendios. 2.Clases de ocupación. Además de la etapa en que el fuego se debe detectar, varios otros factores se deben considerar en la selección de los detectores : UNIDADES DE DETECCIÓN

10 DISPOSITIVOS DE DETECCIÓN AUTOMÁTICA Detectores de Calor Estos detectores pueden clasificarse en dos grupos 1.Temoestáticos : Se activan al alcanzar una temperatura fija. A su vez, pueden ser de los siguientes tipos : - De lámina bimetálica. - De membrana bimetálica. - Cable termosensible. - Aleaciones Fusibles y Ampollas de Cuarzo. o Termovelocímetros :

11 UNIDADES DE DETECCIÓN DETECTOR DE TEMPERATURA FIJA BIMETÁLICO

12 UNIDADES DE DETECCIÓN DETECTOR DE CABLE TERMOSENSIBLE

13 UNIDADES DE DETECCIÓN 2. Termovelocímetros : Estos entran en funcionamiento cuando hay un incremento brusco de temperatura, la cual es prefijada y se mide en grados por minuto. Los detectores termovelocimétricos son de dos tipos : - De cámara neumática. - Termoeléctricos.

14 UNIDADES DE DETECCIÓN Detectores de Humo  Los detectores de humo pueden ser : Fotoeléctricos ( ópticos ), iónicos o de puente de resistencia. 1.Fotoelétricos :  Son aquellos que contienen un emisor de luz y un receptor de la misma. Pudiendo ser :  El receptor frente a el emisor.  El receptor en ángulo con el receptor. Los detectores fotoelétricos pueden ser puntuales o lineales. La diferencia estriba en la distancia existente entre el emisor y el receptor.

15 UNIDADES DE DETECCIÓN PRINCIPIO DE FUNCIONAMIENTO SECCIÓN TRANSVERSAL

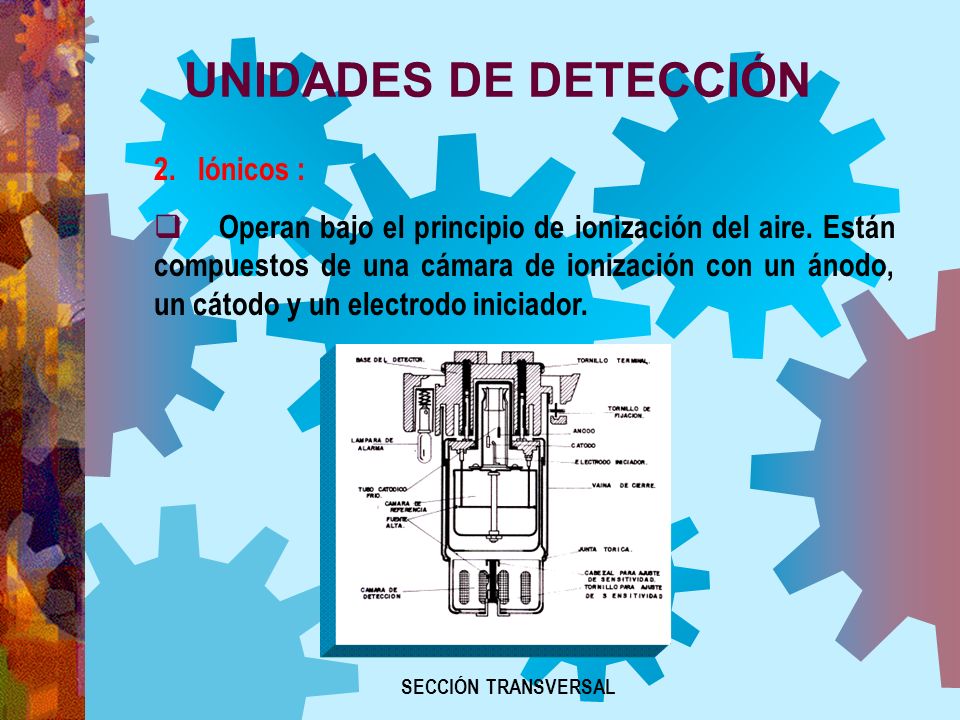

16 UNIDADES DE DETECCIÓN 2. Iónicos :  Operan bajo el principio de ionización del aire. Están compuestos de una cámara de ionización con un ánodo, un cátodo y un electrodo iniciador. SECCIÓN TRANSVERSAL

17 UNIDADES DE DETECCIÓN PRINCIPIO DE FUNCIONAMIENTO SECCIÓN TRANSVERSAL

18 UNIDADES DE DETECCIÓN 3. De Puente de Resistencia :  Estos detectores poseen un circuito electrónico de puente de rejillas, manteniéndose un equilibrio en condiciones normales. Al producirse la combustión, las partículas que ésta genera, así como la humedad resultante, originan cambios rápidos de impedancia desequilibrando el puente y haciendo que se dispare la alarma.

19 UNIDADES DE DETECCIÓN Detectores de Análisis de Muestra  Consiste de una tubería uno de cuyos extremos se ubica en el área protegida y el detector en el otro. Una pequeña bomba extrae muestras de aire de la zona protegida y las pasa al detector en el cual son analizadas. Si la muestra es positiva, es decir, si contiene productos de la combustión, en un nivel predeterminado, se genera la señal de alrama.

20 UNIDADES DE DETECCIÓN Detectores de Llama  Está basado en el principio de la energía radiante que es emitida por el fuego ( radiación ). Estos detectores perciben la energía desprendida por las brasas incandescentes o por las llamas, de suficiente intensidad o calidad espectral para iniciar una respuesta. Existen cuatro tipos básicos : 1.Infrarrojos. 2.Ultravioleta.

21 UNIDADES DE DETECCIÓN INFRARROJOS

22 UNIDADES DE DETECCIÓN ULTRAVIOLETA

23 UNIDADES DE DETECCIÓN En general, hay tres dispositivos para alarma contra incendio clasificados : Dispositivos manuales no codificados. Dispositivos manuales codificados que se interfieren. Dispositivos manuales codificados que no se interfieren. Estaciones Manuales Definición : Es un conjunto formado por dispositivos mecánicos y eléctricos debidamente montados en una caja cerrada, para transmitir una señal cuando una de sus partes integrantes es operada manualmente. DISPOSITIVOS MANUALES

24 UNIDADES DE DETECCIÓN Tipos : 1. Estación Manual Simple. 2. Estación Manual Compuesta. Funciones Auxiliares 1.Supervisión de sistemas de extinción. 2.Supervisión de procesos.

25 UNIDADES DE DETECCIÓN Ubicación del sitema de detección de acuerdo a riesgo de incendio existente :

26 UNIDADES DE CONTROL Definición y Requerimientos  La norma COVENIN 1041 define lo que ellos llaman “ Tablero Central de Control ” así :  Es un gabite o conjunto modular que contiene dispositivos eléctricos y controles necesarios para supervisar, recibir señales de sistemas manuales de alarma y/o detectores automáticos y transmitir señales a los dispositivos iniciadores de alarma y otros accesorios.

27 UNIDADES DE CONTROL  Dicha Norma también especifica que el “ Tablero Central ” debe : “ Controlar y supervisar sus circuitos internos y las líneas externas de los dispositivos de detección y alarmas”. “Accionar las funciones auxiliares”. “Contener los equipos y dispositivos neceseraios para recibir, convertir y emitir las señales de alarma de : Avería, previa y general de incendio, en forma audible y visible”. “Indicar la condición normal de operación, así como también por zonas, cualquier alarma o avería”. “Estar diseñado e instalado para funcionar entre el 85% y el 110% de su tensión nominal.

28 UNIDADES DE CONTROL “Contener en su parte exterior los dispossitivos necesarios para silenciar, probar, reponer o indicar cualquier operación normal o anormal en los circuitos internos oen las líneas exteriores. Estos dispositivos deberán estar debidamente montados en un gabinete o caja metálica, construido de tal forma que no permita la penetración de el fuego”. “Accionar las funciones auxiliares”. “No estar puesto a tierra, excepto partes de el circuito o de los equipos que estén intencional o permanentemente puestos a tierra, para proveer detección de fallas a tierra o circuitos de protección a tierra. Deberá estar diseñado de forma tal que no dependa de ninguna conexión a tierra para operar normalmente”.

29 UNIDADES DE CONTROL Fuentes de Alimentación  La norma COVENIN 1041 establece lo siguiente para las fuentes de alimentación :  Deberán existir dos fuentes de alimentación.  Las baterías deberán operar 24 hora en condiciones normales.  Las bateria deberán estar localizadas o encerradas de tal forma que : No sean dañadas.  Cuando las baterías alcancen el 85% de su carga el sistema lo debe indicar con un señal visible y audible.  El cargador de baterías debe indicar la tensión y la corriente de carga.

30 UNIDADES DE CONTROL  Durante la carga de las baterías se debe tener precaución de no dañarlas por sobrecarga, inversión o interrupción del suministro de la corriente.  Deberá haber ventilación adecuada para evitar la concentración de gases o vapores durante la carga.  Las baterias deberán ser mantenida completamente cargada bajo condiciones de operación normal. Y el equipo debe funcionar aunque la batería esté desconectada.  El rectificador deberá recibir energía de un transformador con una alimentación no mayor de 250 voltios.  La baterías deberán estar protegidas por dispositivos de sobrecorriente y ser recargables, de contrucción de tipo estacionario ( industrial ) y diseñadas para la capacidad de corriente adecuada de cada sistema.

31 UNIDADES DE CONTROL Tipos de Centrales de Incendios  La Central de 1 ó 2 Zonas. Estas centrales son las que generalmente se utilizan en aplicaciones residenciales o en comercios y tiendas de pequeño tamaño. 1 Zona

32 UNIDADES DE CONTROL 2 Zonas

33 UNIDADES DE CONTROL  Las Centrales Modulares. Por ser modular, el sistema puede ser configurado de muchas maneras diferentes. Toda configuración requiere de 4 componentes básicos : - El gabinete metálico. - El módulo de control general ( CGU ). - La fuente de alimentación. - Las baterías auxiliares. Los restantes modulos se van agregando para lograr una configuración que satisfaga las necesidades específicas.

34 UNIDADES DE CONTROL PANELES MODULARES

35 SALIDAS DE ALARMA Uno de los objetivos de un sistema de detección de incendios es el de “convocar ayuda”. A tal efecto, un cambio de condición en un detector, Transmitido al panel y procesado por éste, origina la Activación de salidas de alarmas locales o remotas de la señal. Tipos de Sistemas  Sitemas no Codificados.  Sistema Codificado.

36 SALIDAS DE ALARMA Señal de Alarma Es un aviso característico para indicar una emergencia que Requiere una acción inmediata.  Señal de Avería.  Señal de Alarma Previa.  Señal de Alarma General.
