1 INFORMACIÓN GEOGRÁFICA

2 Tabla de Contenidos Definición de información geográfica Tipos de información geográfica Topología Formatos de información geográfica Escala Que es un Mapa Que es un Plano Tipos de mapas

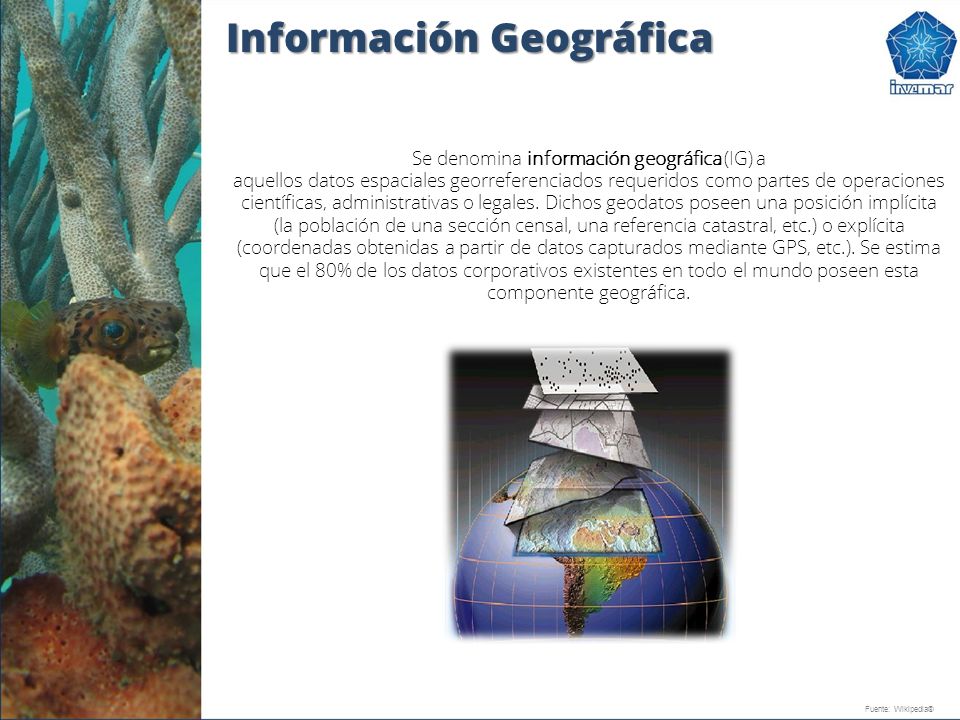

3 Información Geográfica Se denomina información geográfica (IG) a aquellos datos espaciales georreferenciados requeridos como partes de operaciones científicas, administrativas o legales. Dichos geodatos poseen una posición implícita (la población de una sección censal, una referencia catastral, etc.) o explícita (coordenadas obtenidas a partir de datos capturados mediante GPS, etc.). Se estima que el 80% de los datos corporativos existentes en todo el mundo poseen esta componente geográfica. Fuente: Wikipedia®

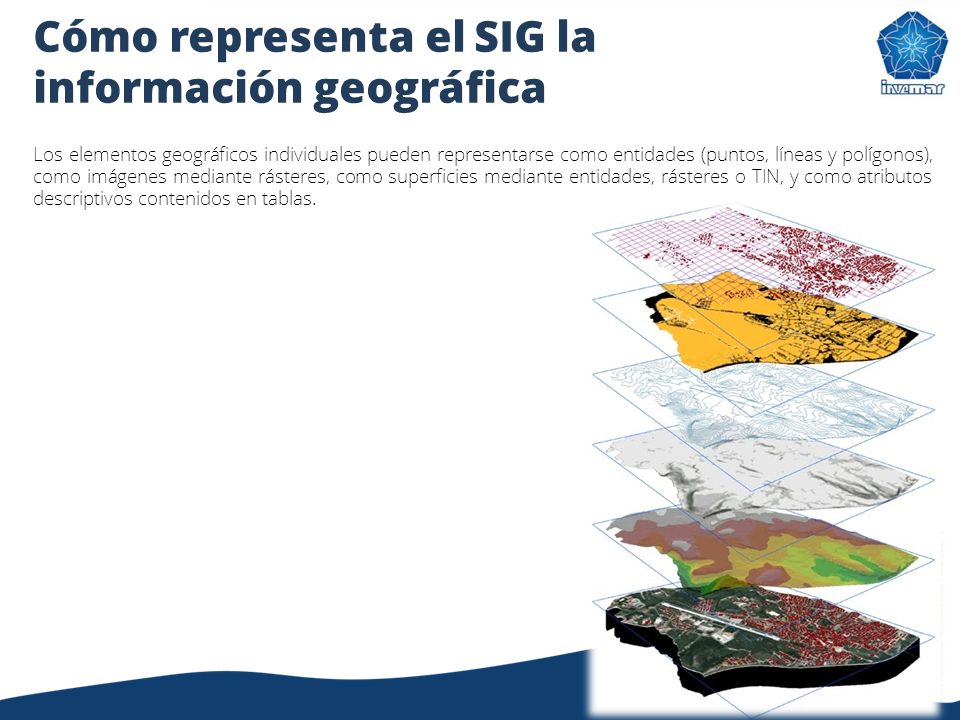

4 Cómo representa el SIG la información geográfica Los elementos geográficos individuales pueden representarse como entidades (puntos, líneas y polígonos), como imágenes mediante rásteres, como superficies mediante entidades, rásteres o TIN, y como atributos descriptivos contenidos en tablas.

5 Información vectorial y raster 1. Los datos vectoriales mantienen las características geométricas de las figuras o elementos del mundo real. 2. La información ráster pueden ser fotografías aéreas digitales, imágenes de satélite, imágenes digitales o incluso mapas escaneados. 1.1 Ventajas de los datos vector La estructura de los datos es compacta. Almacena los datos sólo de los elementos digitalizados Requiere menos memoria para su almacenamiento y tratamiento Buena representación en los mapas generados Tienen una mayor compatibilidad con entornos de bases de datos relacionales. Las operaciones de re-escalado, re-proyección son más fáciles de ejecutar. Los datos son más fáciles de mantener y actualizar 2.1 Ventajas de los datos raster Estructura de datos simple: matriz de celdas con valores que representan una coordenada y que en ocasiones, se encuentra vinculada a una tabla de atributos Formato potente para análisis espacial y estadístico avanzado Capacidad de representar superficies continuas y llevar a cabo análisis de superficie Capacidad de almacenar puntos, líneas, polígonos y superficies de manera uniforme Capacidad de llevar a cabo superposiciones rápidas con datasets complejos

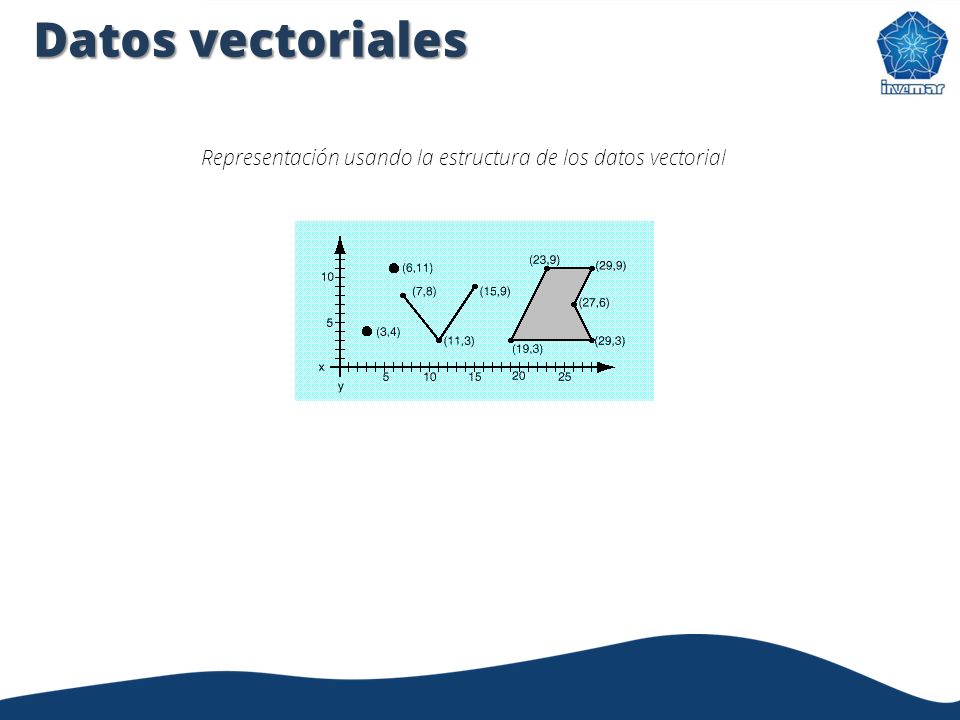

6 Datos vectoriales Representación usando la estructura de los datos vectorial

7 Datos vectoriales “Puntos” Representan entidades sin área ni longitud

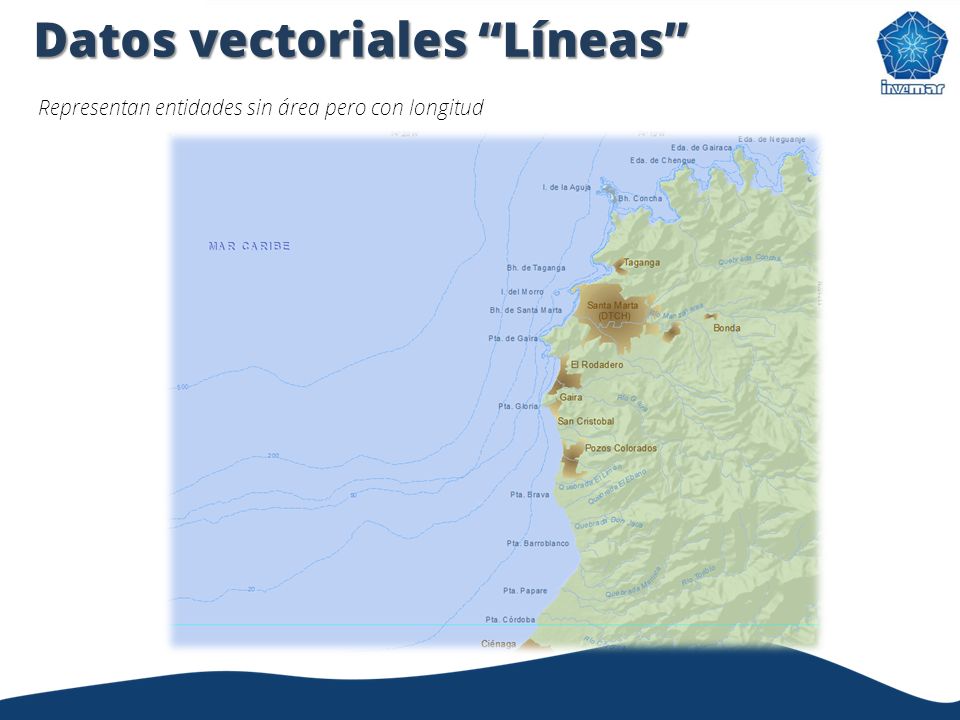

8 Datos vectoriales “Líneas” Representan entidades sin área pero con longitud

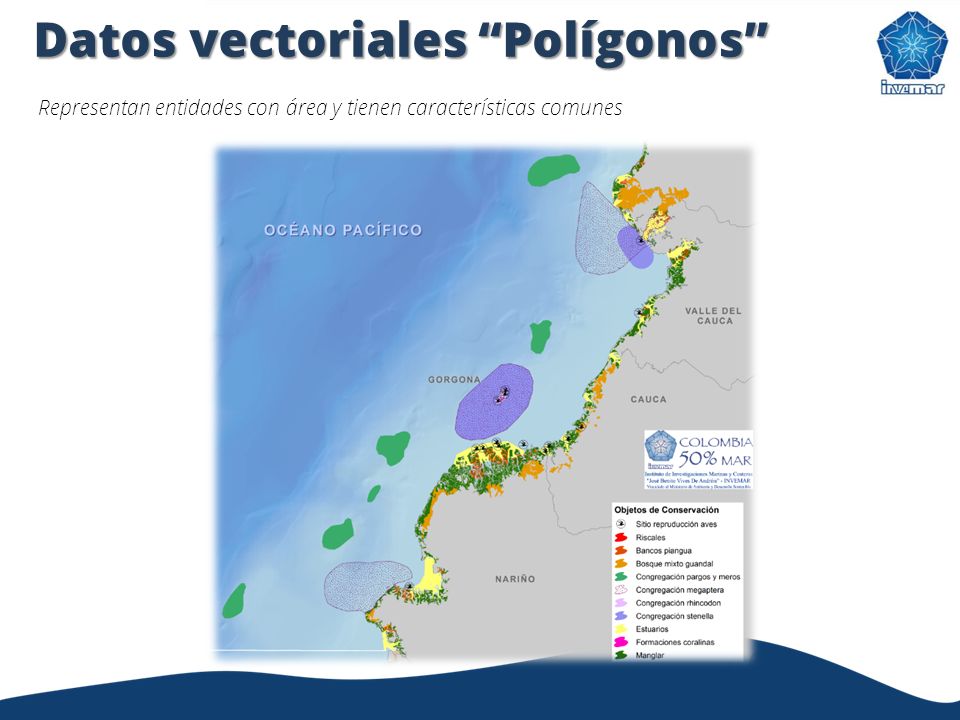

9 Datos vectoriales “Polígonos” Representan entidades con área y tienen características comunes

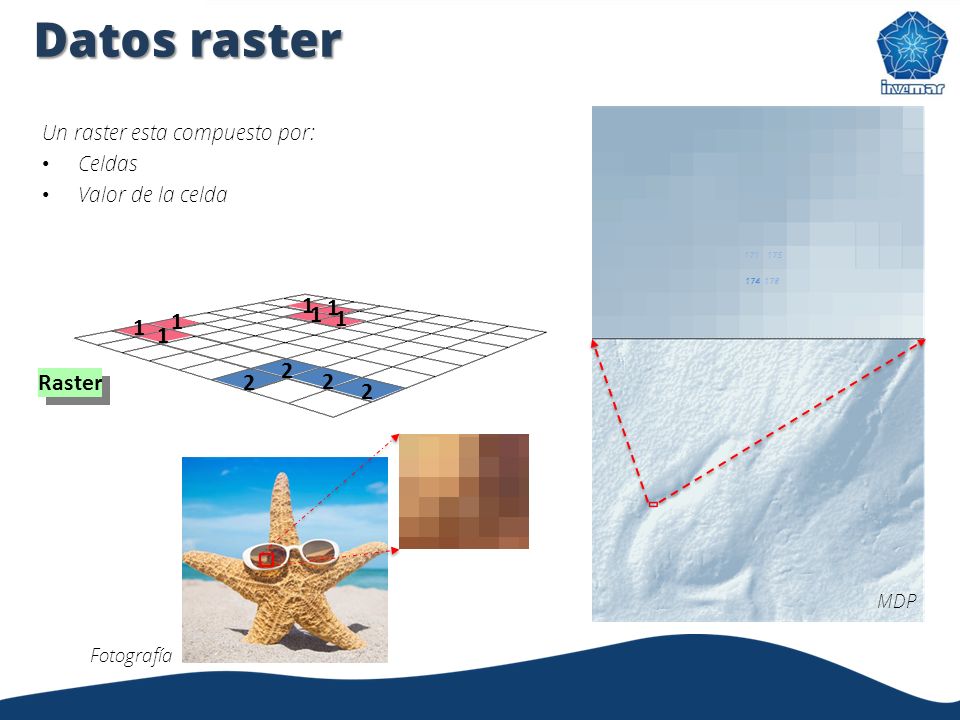

10 Datos raster Raster 1 2 1 2 1 2 2 1 1 1 1 Un raster esta compuesto por: Celdas Valor de la celda 174178 175171 Fotografía MDP

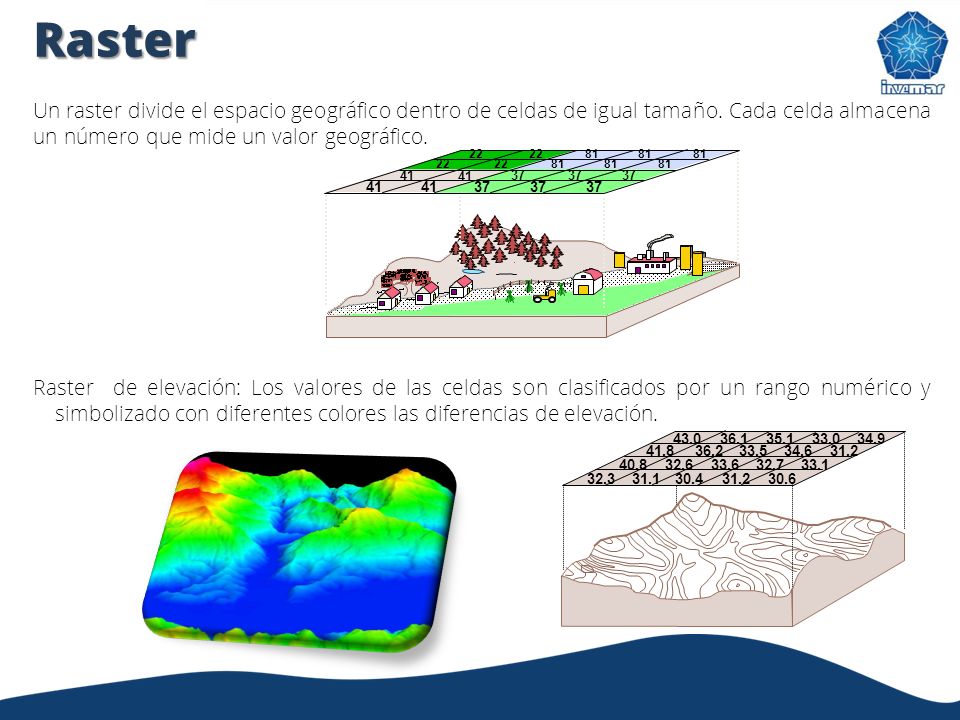

11 Raster Un raster divide el espacio geográfico dentro de celdas de igual tamaño. Cada celda almacena un número que mide un valor geográfico. Raster de elevación: Los valores de las celdas son clasificados por un rango numérico y simbolizado con diferentes colores las diferencias de elevación. 2281 37 41 22 81 37 41 36.135.1 33.5 32.7 32.3 40.8 41.8 43.0 36.2 32.6 31.1 34.9 33.6 30.4 33.0 34.6 31.2 33.1 30.6

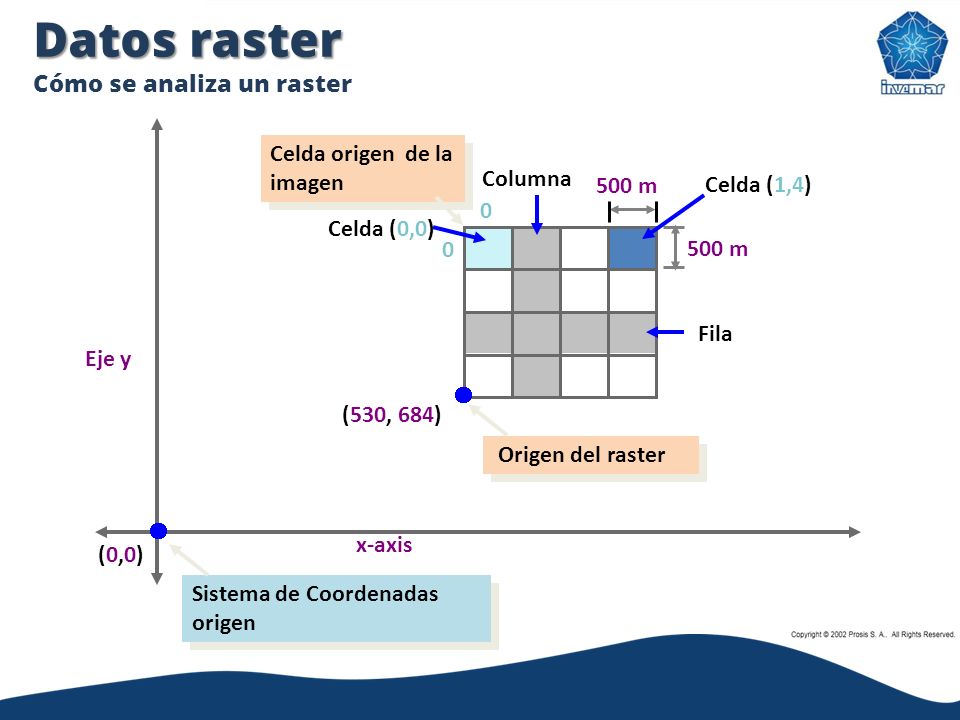

12 Datos raster Datos raster Cómo se analiza un raster Columna Celda (1,4) Fila 500 m (0,0)(0,0) (530, 684) x-axis 500 m 0 0 Eje y Sistema de Coordenadas origen Origen del raster Celda origen de la imagen Celda (0,0)

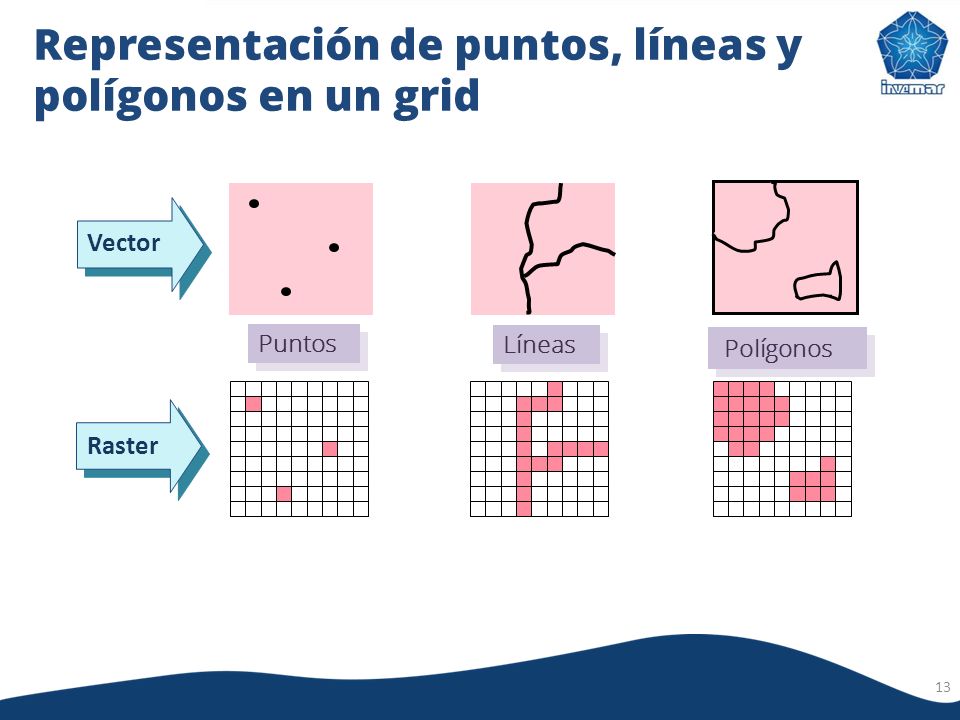

13 13 Vector Raster Puntos Líneas Polígonos Representación de puntos, líneas y polígonos en un grid

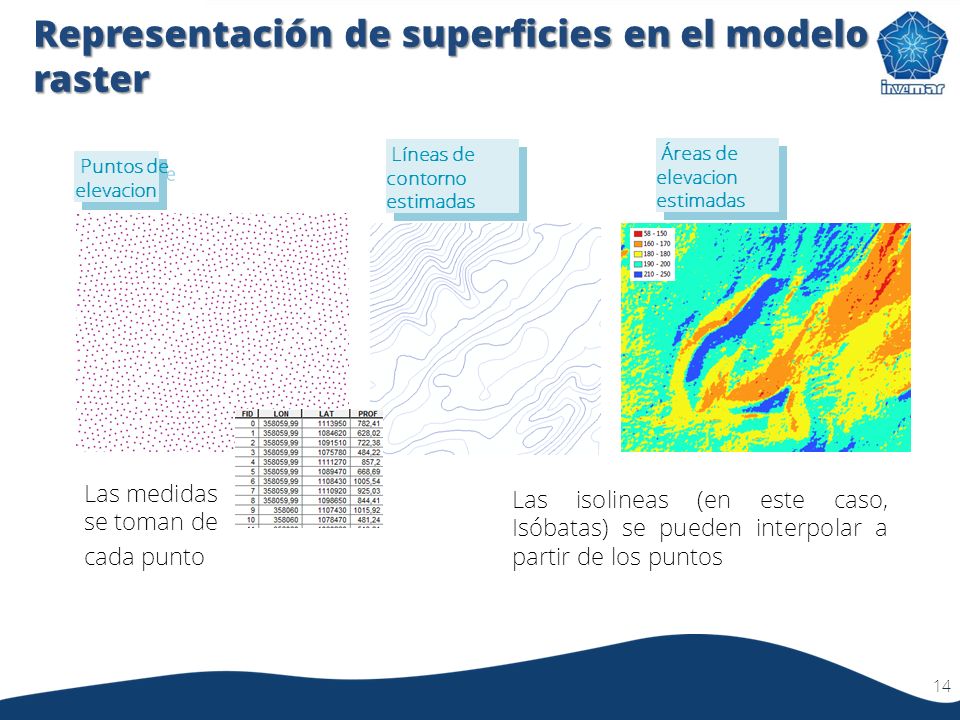

14 Representación de superficies en el modelo raster 14 Las medidas se toman de cada punto Las isolineas (en este caso, Isóbatas) se pueden interpolar a partir de los puntos Puntos de elevacion Puntos de elevacion Líneas de contorno estimadas Áreas de elevacion estimadas

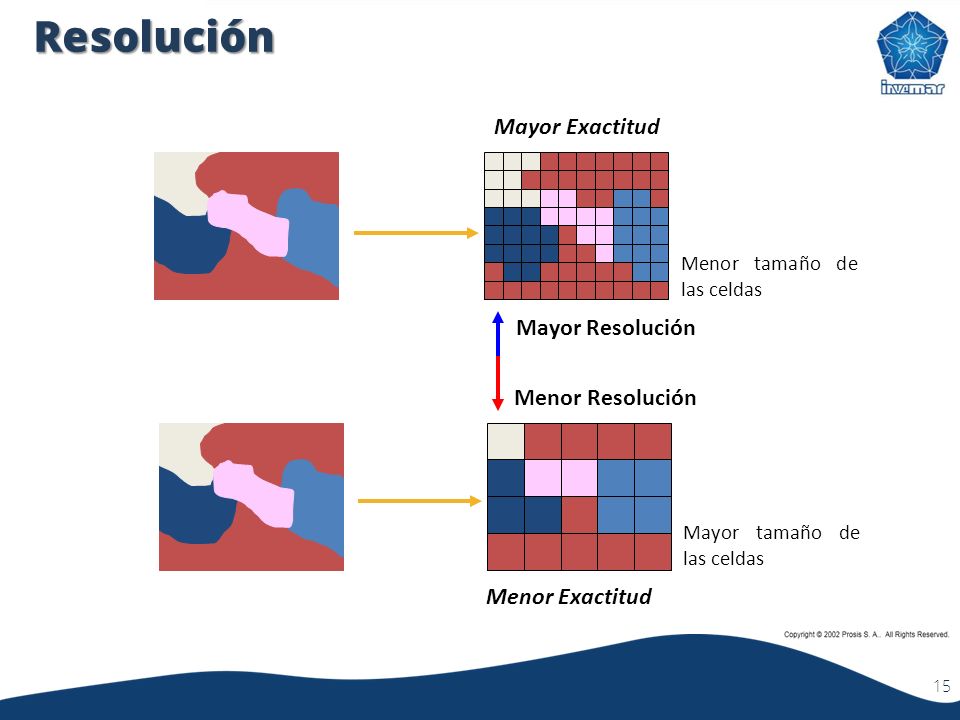

15 Resolución 15 Mayor Resolución Menor Resolución Mayor tamaño de las celdas Menor tamaño de las celdas Mayor Exactitud Menor Exactitud

16 Exactitud Grado de perfección obtenido en las mediciones, y significa qué tan cerca una medida está de su valor verdadero. Precisión Grado de refinamiento con el cual una medida es realizada Buena precisión, Pobre exactitud Pobre precisión, buena exactitud Buena precisión, buena exactitud

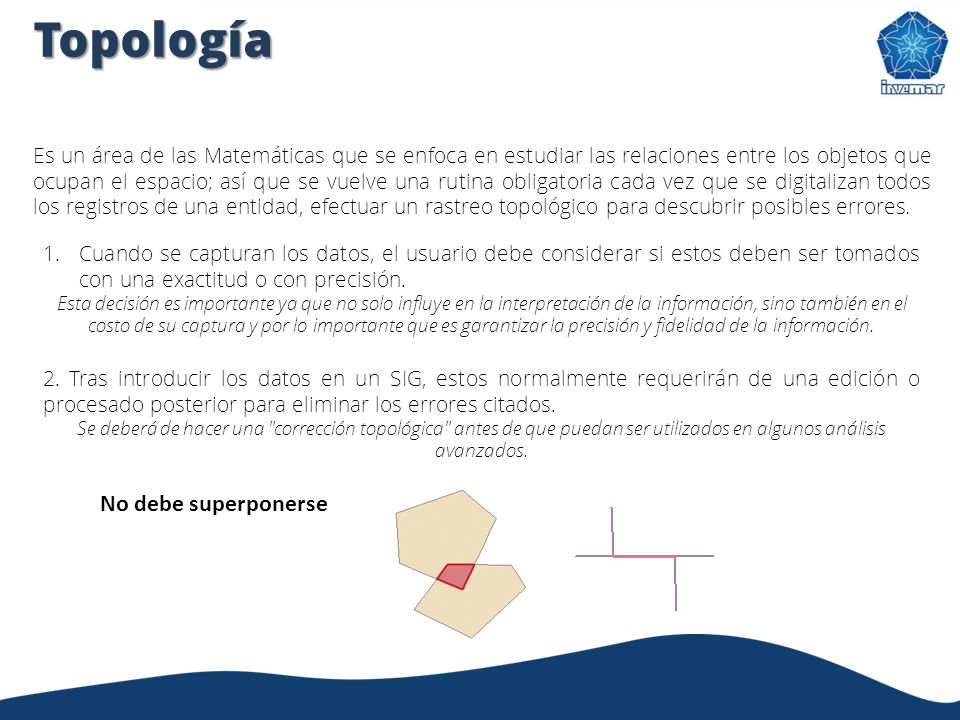

17 Topología Es un área de las Matemáticas que se enfoca en estudiar las relaciones entre los objetos que ocupan el espacio; así que se vuelve una rutina obligatoria cada vez que se digitalizan todos los registros de una entidad, efectuar un rastreo topológico para descubrir posibles errores. 1. Cuando se capturan los datos, el usuario debe considerar si estos deben ser tomados con una exactitud o con precisión. Esta decisión es importante ya que no solo influye en la interpretación de la información, sino también en el costo de su captura y por lo importante que es garantizar la precisión y fidelidad de la información. 2. Tras introducir los datos en un SIG, estos normalmente requerirán de una edición o procesado posterior para eliminar los errores citados. Se deberá de hacer una "corrección topológica" antes de que puedan ser utilizados en algunos análisis avanzados. No debe superponerse

18 Topología No debe haber huecos No debe superponerse con No debe intersecarse No deben quedar nodos colgados

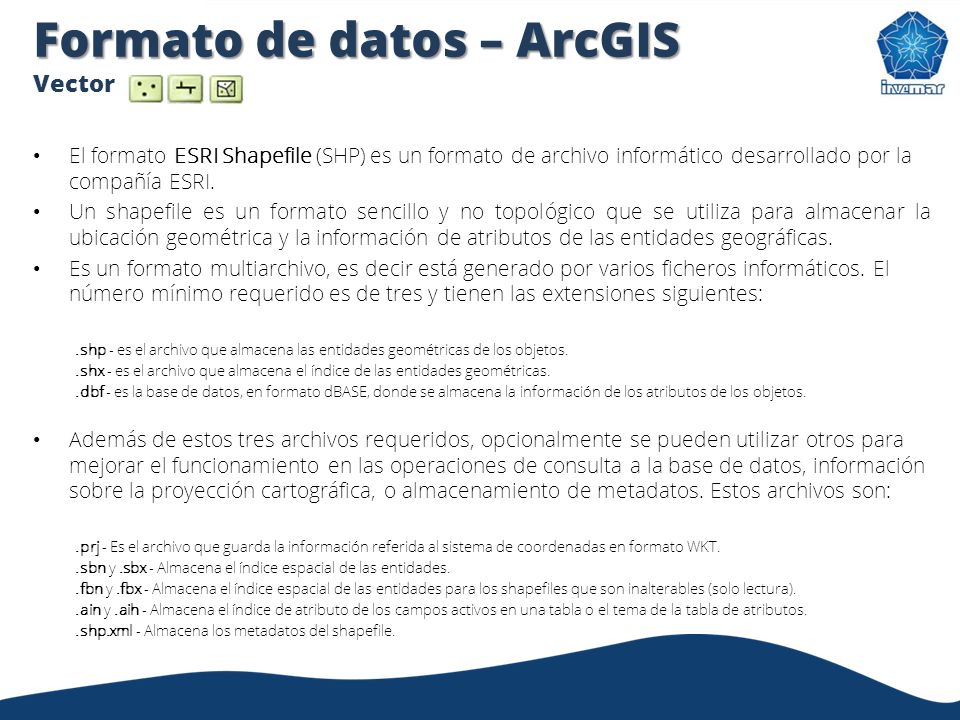

19 Formato de datos – ArcGIS Formato de datos – ArcGIS Vector El formato ESRI Shapefile (SHP) es un formato de archivo informático desarrollado por la compañía ESRI. Un shapefile es un formato sencillo y no topológico que se utiliza para almacenar la ubicación geométrica y la información de atributos de las entidades geográficas. Es un formato multiarchivo, es decir está generado por varios ficheros informáticos. El número mínimo requerido es de tres y tienen las extensiones siguientes:.shp - es el archivo que almacena las entidades geométricas de los objetos..shx - es el archivo que almacena el índice de las entidades geométricas..dbf - es la base de datos, en formato dBASE, donde se almacena la información de los atributos de los objetos. Además de estos tres archivos requeridos, opcionalmente se pueden utilizar otros para mejorar el funcionamiento en las operaciones de consulta a la base de datos, información sobre la proyección cartográfica, o almacenamiento de metadatos. Estos archivos son:.prj - Es el archivo que guarda la información referida al sistema de coordenadas en formato WKT..sbn y.sbx - Almacena el índice espacial de las entidades..fbn y.fbx - Almacena el índice espacial de las entidades para los shapefiles que son inalterables (solo lectura)..ain y.aih - Almacena el índice de atributo de los campos activos en una tabla o el tema de la tabla de atributos..shp.xml - Almacena los metadatos del shapefile.

20 Formato de datos – ArcGIS Formato de datos – ArcGIS Raster, *.BIL, *.ERS, *.TIF, *.BMP, *.JPG, *.GIF, *.SID, *.ECW, *.IMC, *.LAN, *.GIS, *.RAW, *.STK, *.DTI, *.OVR, *.NTF, *.TOC, etc. ArcGIS permite la posibilidad de añadir como capas, fuentes de datos raster. Los ejemplos más comunes de raster son las imágenes de satélite, las fotografías aéreas, los documentos escaneados, los modelos de elevaciones y capas cartográficas temáticas rasterizadas para realizar determinados análisis en un SIG.

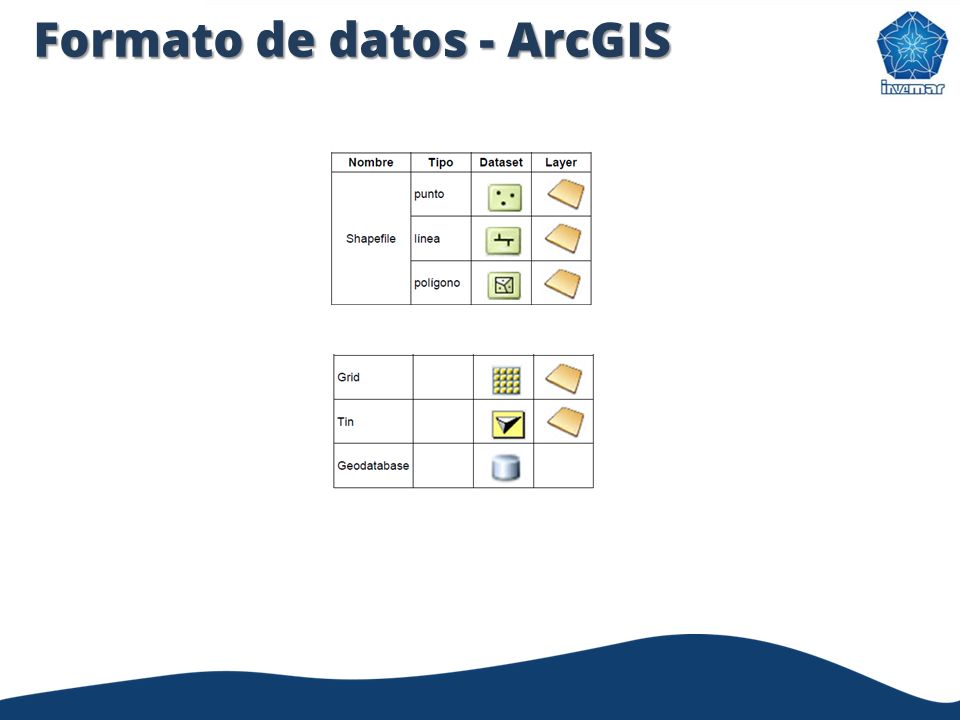

21 Formato de datos - ArcGIS

22 Otros formatos KML: El lenguaje de marcado (KML) es un lenguaje basado en XML proporcionado por Google para definir la visualización gráfica de los datos espaciales en aplicaciones tales como Google Earth y Google Maps. KML habilita a estas aplicaciones a admitir la integración abierta de las capas de datos personalizadas de muchos usuarios SIG. DWG: El formato nativo para los archivos de datos de AutoCAD es.dwg. Este contiene todas las piezas de información que el usuario introduce, incluyendo: Diseños, Datos geométricos, Mapas, Fotos. El formato de archivo.dwg es uno de los formatos de datos de diseño más usados y se puede encontrar en casi cualquier entorno de diseño GPX: o GPS eXchange Format (Formato de Intercambio GPS) es un esquema XML pensado para transferir datos GPS entre aplicaciones. Se puede usar para describir puntos (waypoints), recorridos (tracks), y rutas (routes). WFS: WFS, sigla de Web Feature Service (servicio de entidades Web) de Open Geospatial Consortium, Inc. (OGC) es un protocolo estándar para servir entidades geográficas en la web. La información de entidades SIG que se codifica y transporta con WFS incluye tanto los valores de geometría de entidades como los valores de atributo de entidades. WMS: La especificación de servicios de mapas Web (WMS) del Consorcio geoespacial abierto (OGC) es una especificación internacional para ofrecer y consumir mapas dinámicos en la web. Los servicios WMS son útiles si desea que sus mapas estén disponibles en línea de forma abierta y reconocida a través de diferentes plataformas y clientes. Cualquier cliente generado para ser compatible con la especificación WMS puede ver y trabajar con su servicio.

23 Escala La escala del mapa se define como la relación existe entre una distancia medida en el terreno y su correspondiente medida en el mapa. Los usos para los cuales está designado un mapa, determinan directamente la escala del mismo, puesto que, la escala determina la cantidad de detalle que debe mostrarse. Escala numérica: Cuando un cartógrafo establece que su mapa tiene una escala de 1:100.000, esto significa que cada centímetro del mapa que está representando es igual o equivalente a 1Km en la realidad. Escala gráfica: Es una pequeña regla, línea o barra con segmentos que indican la escala usada. Sirve para medir las distancias dentro del mapa. Cada centímetro de un mapa a 1:100.000 con este tipo de escala representa 1Km. 012345 Kilómetros

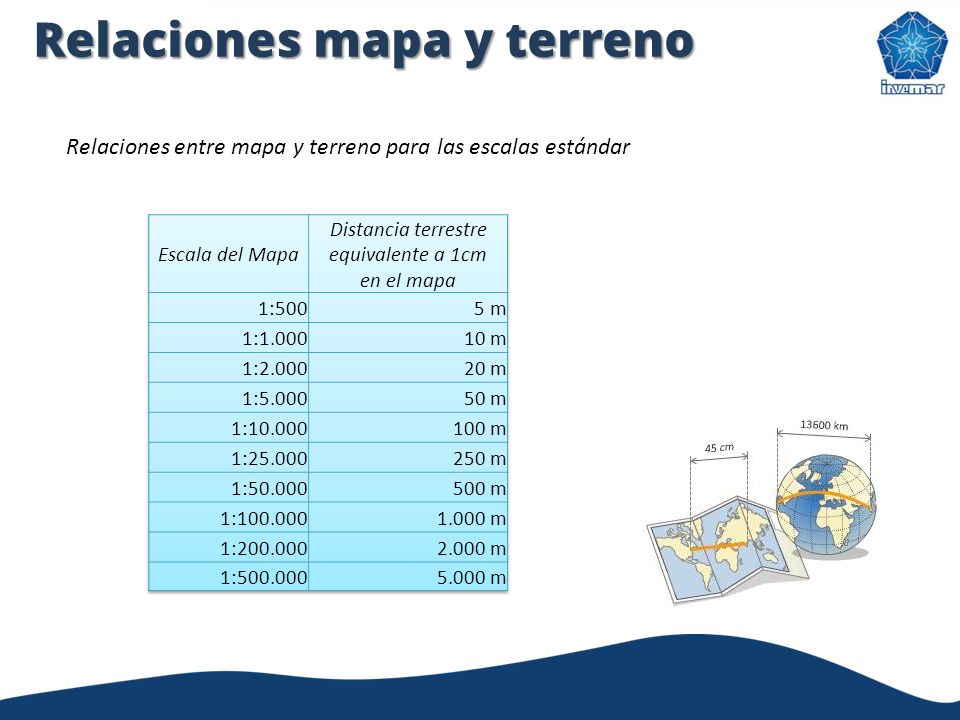

24 Relaciones mapa y terreno Relaciones entre mapa y terreno para las escalas estándar

25 Categorías de las escalas Escala pequeña: 1:250.000 y menores Mapas geográficos Escala media: 1:100.000 a 1:250.0000 Cartas especiales. Escala grande: 1:1 a 1:100.000 Planos y cartas Mapamundis o planisferios: 1:8.000.000 y menores Por medio de fracción Por medio de unidades de medida

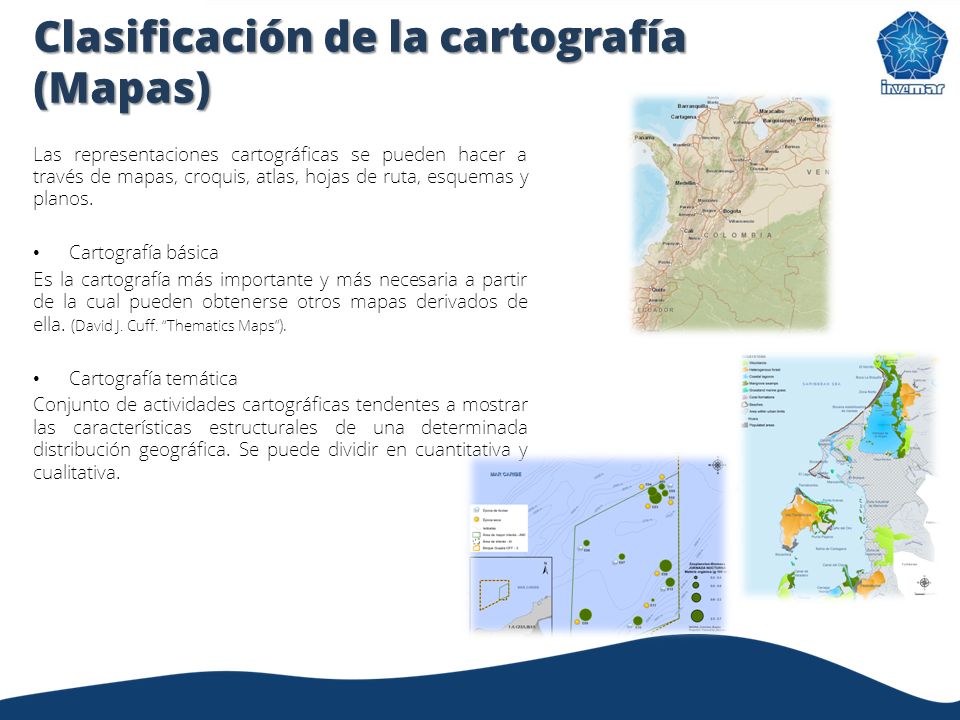

26 Clasificación de la cartografía (Mapas) Las representaciones cartográficas se pueden hacer a través de mapas, croquis, atlas, hojas de ruta, esquemas y planos. Cartografía básica Es la cartografía más importante y más necesaria a partir de la cual pueden obtenerse otros mapas derivados de ella. ( David J. Cuff. “Thematics Maps” ). Cartografía temática Conjunto de actividades cartográficas tendentes a mostrar las características estructurales de una determinada distribución geográfica. Se puede dividir en cuantitativa y cualitativa.

27 ¿Que es un Mapa? Representación geográfica de la Tierra o de parte de ella, sobre una superficie plana, de acuerdo con una escala. Conjunto de elementos de un mismo tipo o categoría que tienen una distribución espacial determinada. ¿Que es un Plano? Representación detallada del terreno a escala grande con fines específicos. Un plano es un mapa que presenta el espacio a gran escala, es decir que se concentra en los espacios pequeños con gran nivel de detalle. Los planos, comúnmente, tienen una escala inferior a 1:50.000.

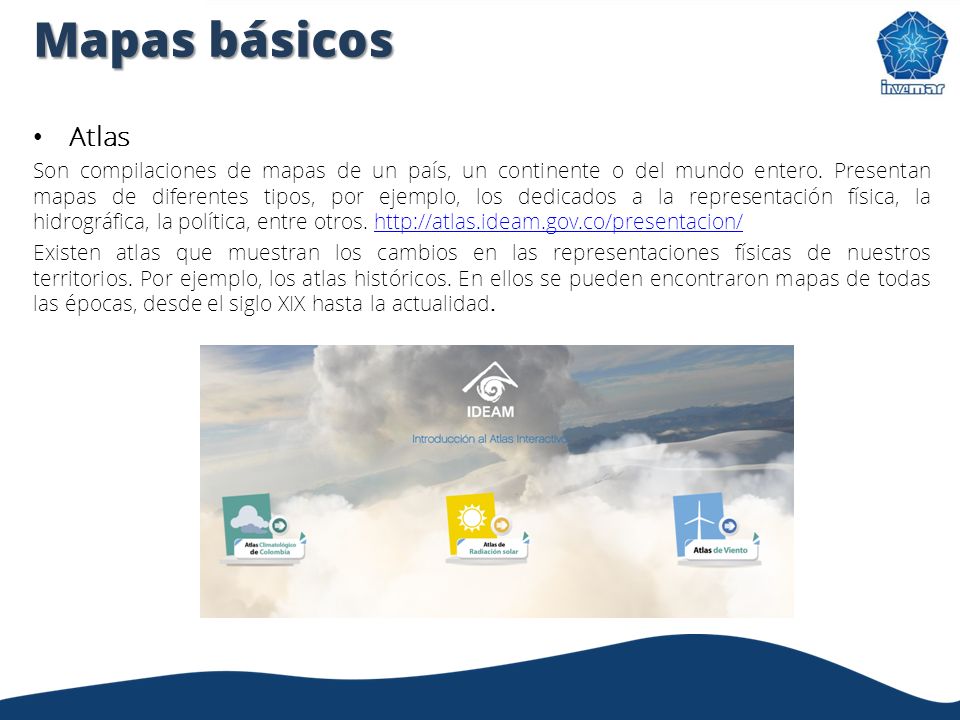

28 Mapas básicos Atlas Son compilaciones de mapas de un país, un continente o del mundo entero. Presentan mapas de diferentes tipos, por ejemplo, los dedicados a la representación física, la hidrográfica, la política, entre otros. http://atlas.ideam.gov.co/presentacion/http://atlas.ideam.gov.co/presentacion/ Existen atlas que muestran los cambios en las representaciones físicas de nuestros territorios. Por ejemplo, los atlas históricos. En ellos se pueden encontraron mapas de todas las épocas, desde el siglo XIX hasta la actualidad.

29 Mapas básicos Cartas Con este nombre se conocen los mapas marinos o aéreos que indican las rutas de navegación, faros y accidentes marinos. Sin embargo, algunos mapas antiguos que no se refieren al mar también son denominados "cartas". Es un término que sigue siendo utilizado hoy en día.

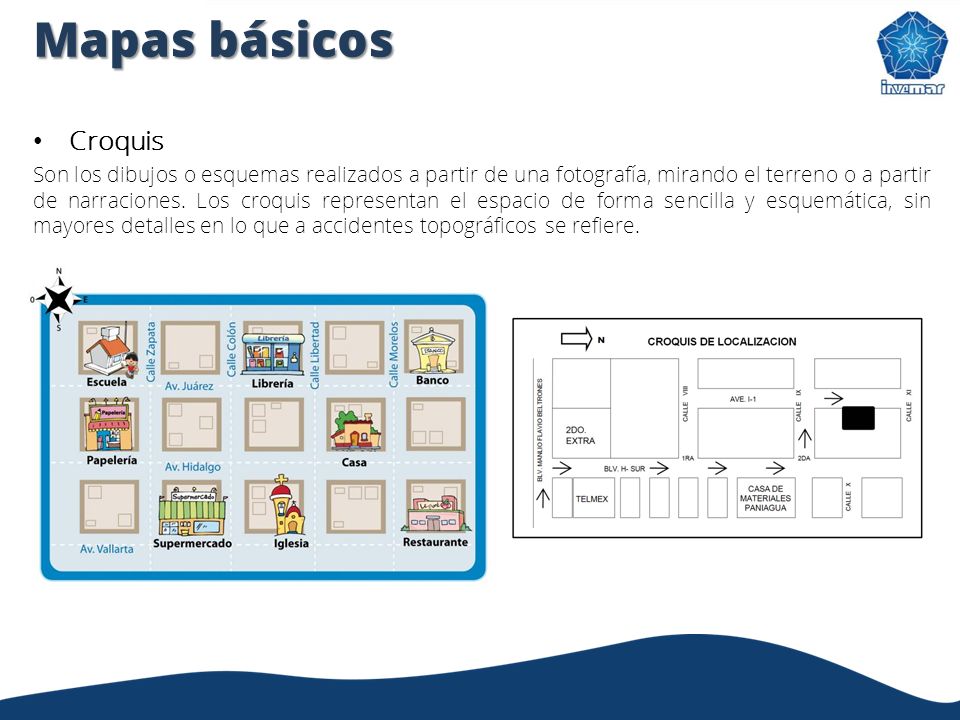

30 Mapas básicos Croquis Son los dibujos o esquemas realizados a partir de una fotografía, mirando el terreno o a partir de narraciones. Los croquis representan el espacio de forma sencilla y esquemática, sin mayores detalles en lo que a accidentes topográficos se refiere.

31 Mapas básicos Guías u Hojas de rutas Muestran los principales atractivos turísticos, servicios de restaurante, teléfonos, estaciones y accidentes entre dos lugares. Comúnmente, se utilizan en viajes turísticos con el objetivo de ubicarse en el espacio fácilmente.

32 Mapas básicos Mapamundis Son la representación cartográfica del conjunto del globo terrestre.

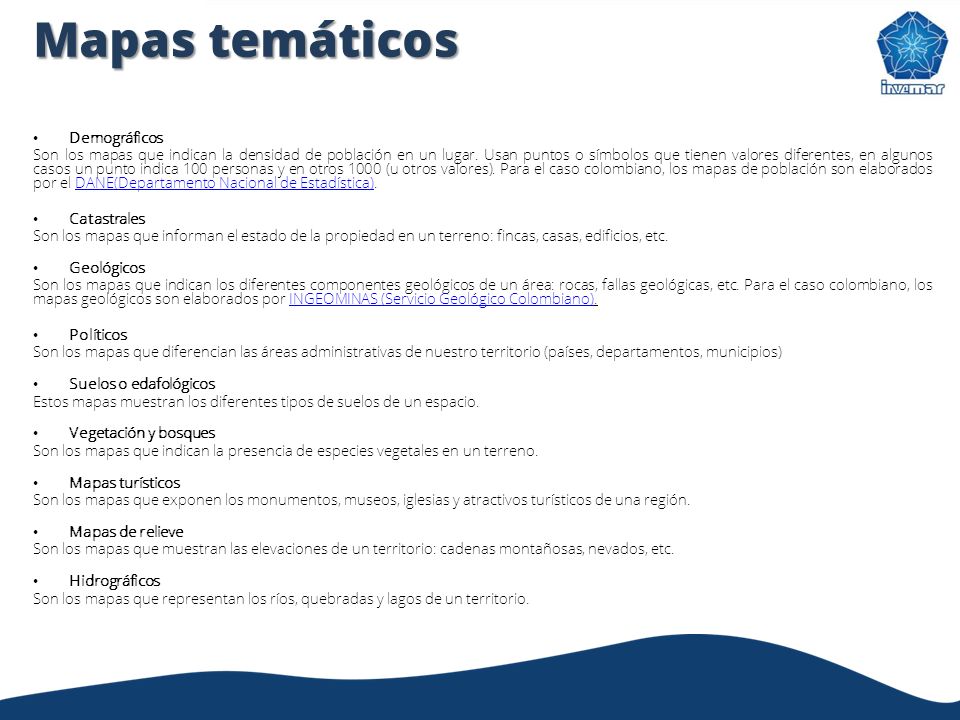

33 Mapas temáticos Demográficos Son los mapas que indican la densidad de población en un lugar. Usan puntos o símbolos que tienen valores diferentes, en algunos casos un punto indica 100 personas y en otros 1000 (u otros valores). Para el caso colombiano, los mapas de población son elaborados por el DANE(Departamento Nacional de Estadística).DANE(Departamento Nacional de Estadística) Catastrales Son los mapas que informan el estado de la propiedad en un terreno: fincas, casas, edificios, etc. Geológicos Son los mapas que indican los diferentes componentes geológicos de un área: rocas, fallas geológicas, etc. Para el caso colombiano, los mapas geológicos son elaborados por INGEOMINAS (Servicio Geológico Colombiano).INGEOMINAS (Servicio Geológico Colombiano) Políticos Son los mapas que diferencian las áreas administrativas de nuestro territorio (países, departamentos, municipios) Suelos o edafológicos Estos mapas muestran los diferentes tipos de suelos de un espacio. Vegetación y bosques Son los mapas que indican la presencia de especies vegetales en un terreno. Mapas turísticos Son los mapas que exponen los monumentos, museos, iglesias y atractivos turísticos de una región. Mapas de relieve Son los mapas que muestran las elevaciones de un territorio: cadenas montañosas, nevados, etc. Hidrográficos Son los mapas que representan los ríos, quebradas y lagos de un territorio.
