1 INFORMATICA I PROYECTO SIRLA Jorge Walter Sosa Esteban Parra González Juan Camilo Morales

2  Prototipo de sistema informático para la gestión y recolección en línea de lecturas de medidores de servicios públicos con dispositivos móviles. (Nombre código del proyecto: SIRLA) Caso: Acueducto del municipio de Girardot. Titulo

3 Objetivos Objetivo General Implementar un prototipo de sistema informático que permita el proceso en línea de recolección de lecturas de medidores de servicios públicos y su gestión, por medio de dispositivos móviles Android, con la fin de hacer seguimiento al estado actual de las lecturas, al igual que agilizar la operación de su respectiva toma.

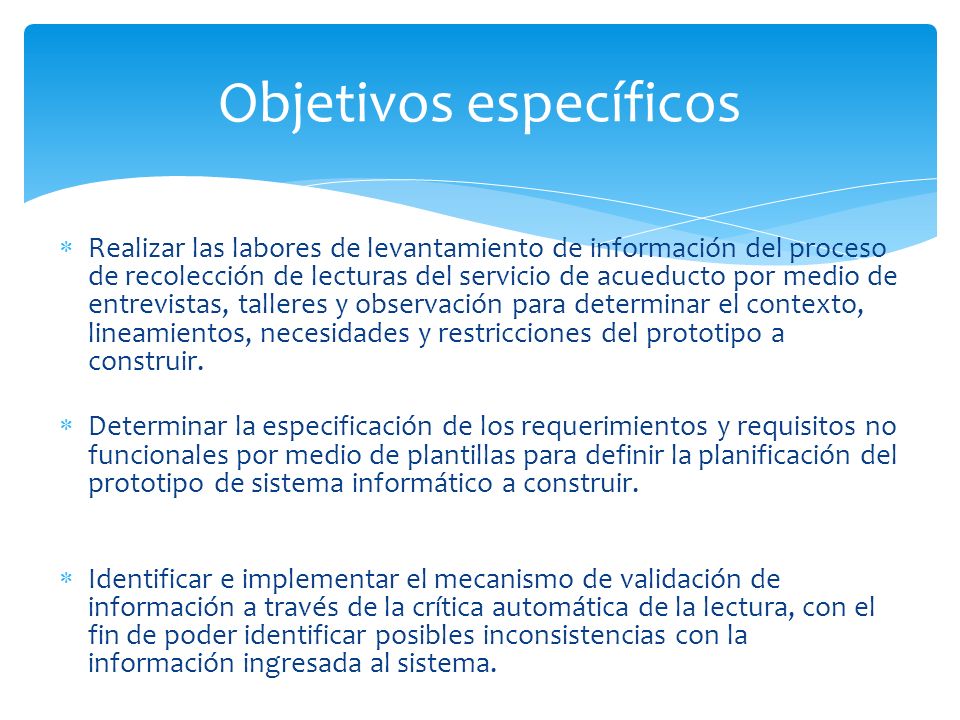

4 Objetivos específicos  Realizar las labores de levantamiento de información del proceso de recolección de lecturas del servicio de acueducto por medio de entrevistas, talleres y observación para determinar el contexto, lineamientos, necesidades y restricciones del prototipo a construir.  Determinar la especificación de los requerimientos y requisitos no funcionales por medio de plantillas para definir la planificación del prototipo de sistema informático a construir.  Identificar e implementar el mecanismo de validación de información a través de la crítica automática de la lectura, con el fin de poder identificar posibles inconsistencias con la información ingresada al sistema.

5 Objetivos específicos  Definir un proceso de actualización de información de las lecturas realizadas a través de los dispositivos móviles al sistema central de información a través de la actualización en línea de las lecturas utilizando la tecnología de servicios web aplicando los estándares de seguridad definidos para este tipo de tecnologías  Realizar una adaptación de la metodología SCRUM aplicando lineamientos y restricciones para emplearlo en la gestión del proceso del desarrollo del prototipo del sistema de informático de recolección de lecturas de medidores de acueducto para dispositivos móviles.

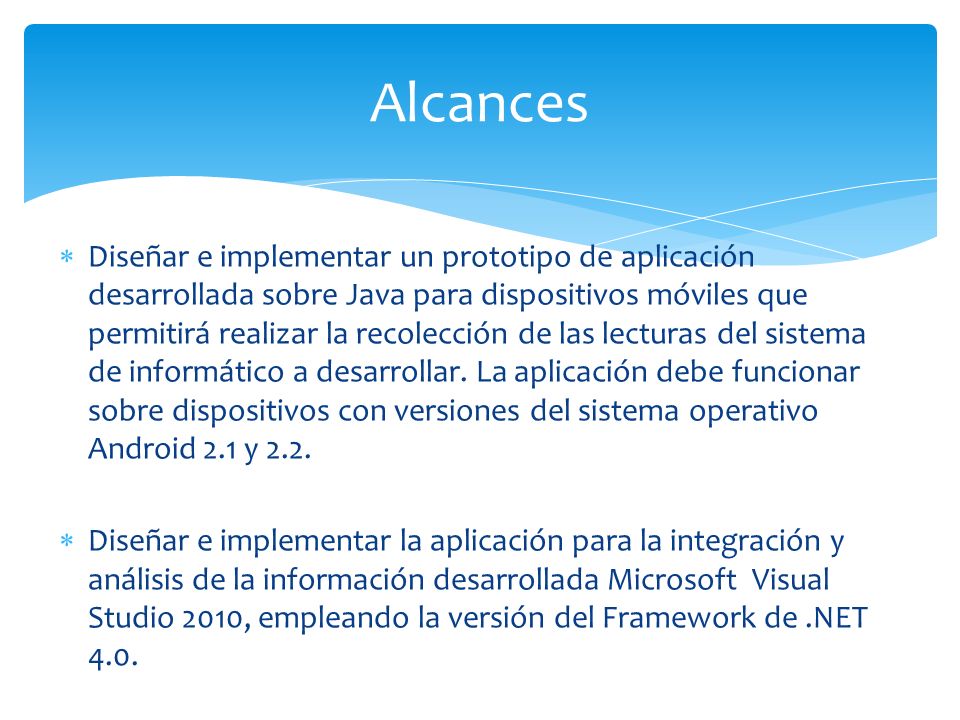

6 Alcances  Diseñar e implementar un prototipo de aplicación desarrollada sobre Java para dispositivos móviles que permitirá realizar la recolección de las lecturas del sistema de informático a desarrollar. La aplicación debe funcionar sobre dispositivos con versiones del sistema operativo Android 2.1 y 2.2.  Diseñar e implementar la aplicación para la integración y análisis de la información desarrollada Microsoft Visual Studio 2010, empleando la versión del Framework de.NET 4.0.

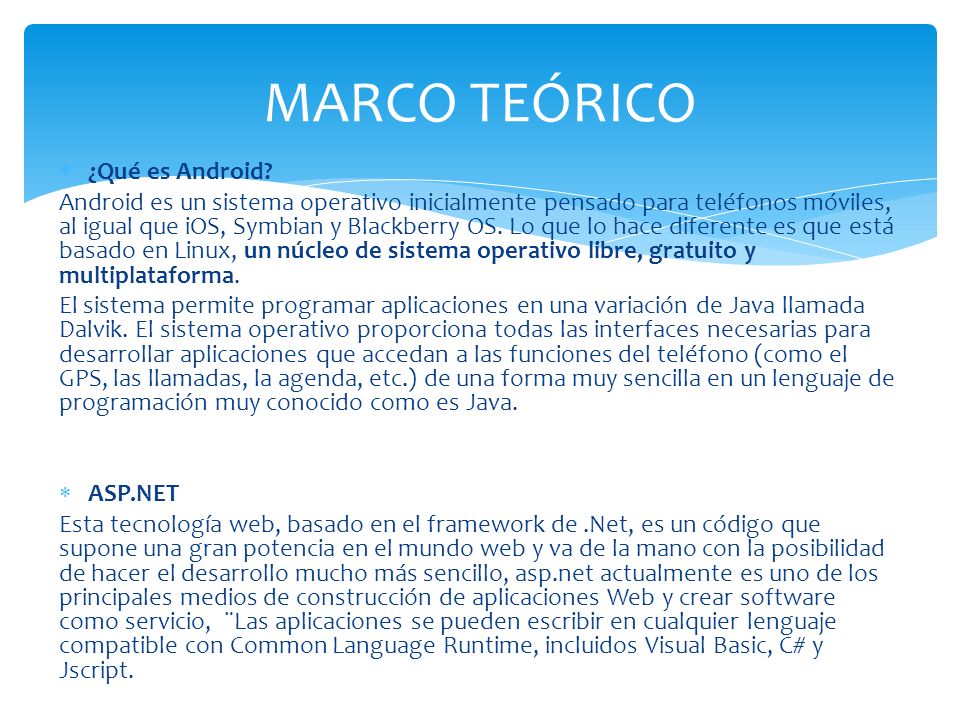

7 MARCO TEÓRICO  ¿Qué es Android? Android es un sistema operativo inicialmente pensado para teléfonos móviles, al igual que iOS, Symbian y Blackberry OS. Lo que lo hace diferente es que está basado en Linux, un núcleo de sistema operativo libre, gratuito y multiplataforma. El sistema permite programar aplicaciones en una variación de Java llamada Dalvik. El sistema operativo proporciona todas las interfaces necesarias para desarrollar aplicaciones que accedan a las funciones del teléfono (como el GPS, las llamadas, la agenda, etc.) de una forma muy sencilla en un lenguaje de programación muy conocido como es Java.  ASP.NET Esta tecnología web, basado en el framework de.Net, es un código que supone una gran potencia en el mundo web y va de la mano con la posibilidad de hacer el desarrollo mucho más sencillo, asp.net actualmente es uno de los principales medios de construcción de aplicaciones Web y crear software como servicio, ¨Las aplicaciones se pueden escribir en cualquier lenguaje compatible con Common Language Runtime, incluidos Visual Basic, C# y Jscript.

8 MARCO TEÓRICO .NET Framework 4 NET Framework es un componente integral de Windows que admite la compilación y la ejecución de la siguiente generación de aplicaciones y servicios Web. Los componentes clave de.NET Framework son Common Language Runtime (CLR) y la biblioteca de clases.NET Framework, que incluye ADO.NET, ASP.NET, formularios Windows (Windows Forms), Windows Presentation Foundation (WPF) y Windows Communication Foundation (WCF).  Web service Es un parte de software que utiliza una serie de protocolos y estándares para realizar intercambios de datos, información entre múltiples aplicaciones de software, esto permite la comunicación independientemente del lenguaje en el cual estén desarrolladas unas y otras, y es así como pueden ser ejecutadas desde cualquier plataforma.

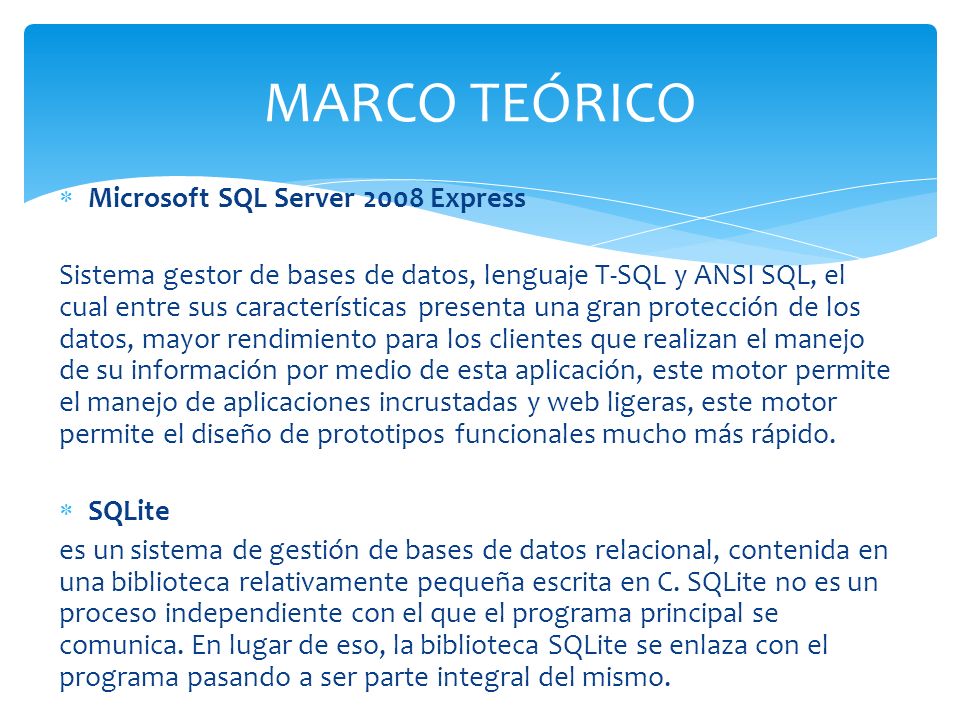

9 MARCO TEÓRICO  Microsoft SQL Server 2008 Express Sistema gestor de bases de datos, lenguaje T-SQL y ANSI SQL, el cual entre sus características presenta una gran protección de los datos, mayor rendimiento para los clientes que realizan el manejo de su información por medio de esta aplicación, este motor permite el manejo de aplicaciones incrustadas y web ligeras, este motor permite el diseño de prototipos funcionales mucho más rápido.  SQLite es un sistema de gestión de bases de datos relacional, contenida en una biblioteca relativamente pequeña escrita en C. SQLite no es un proceso independiente con el que el programa principal se comunica. En lugar de eso, la biblioteca SQLite se enlaza con el programa pasando a ser parte integral del mismo.

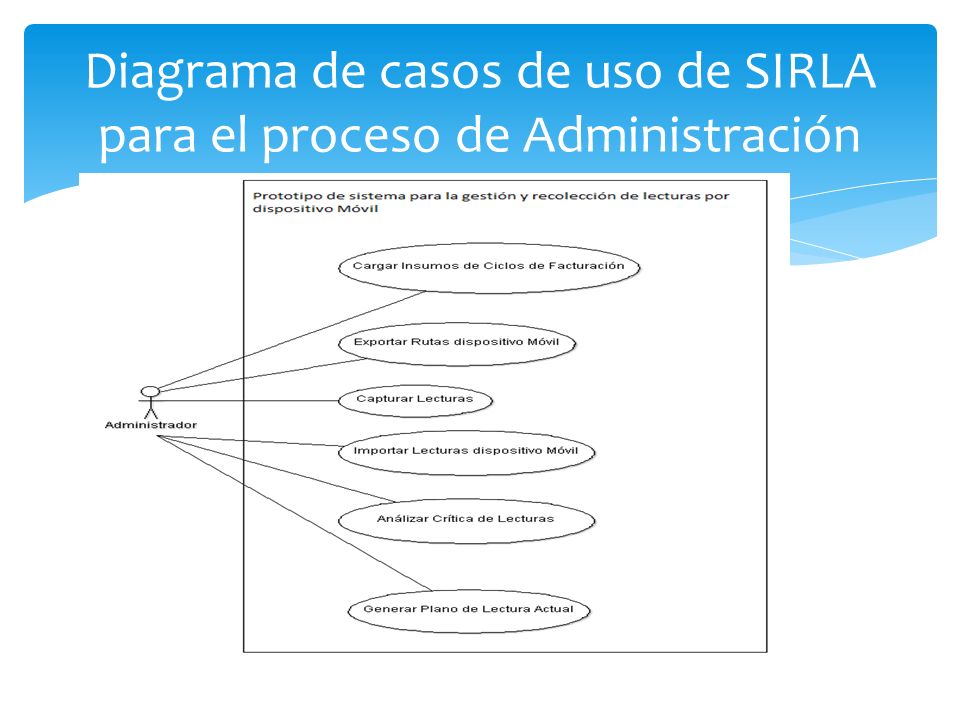

10 Diagrama de casos de uso de SIRLA para el proceso de Administración

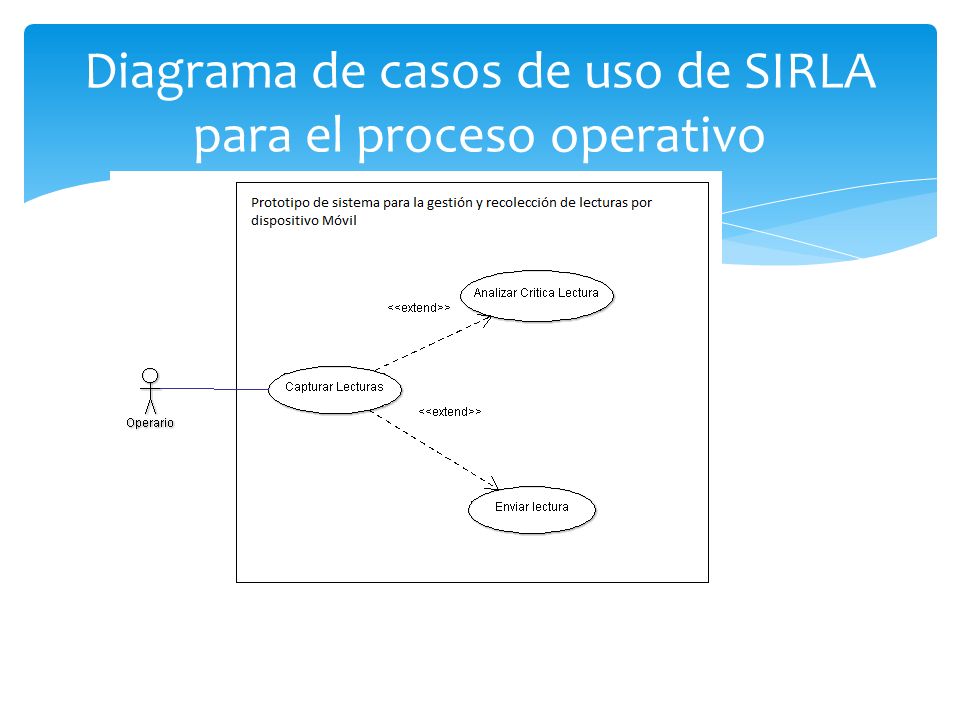

11 Diagrama de casos de uso de SIRLA para el proceso operativo

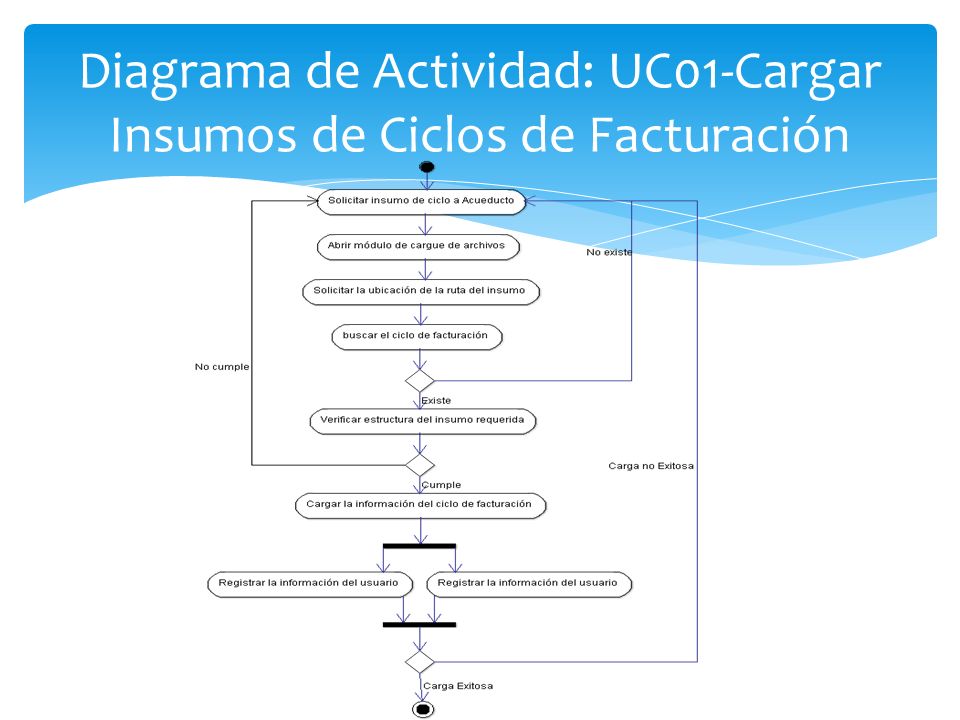

12 Diagrama de Actividad: UC01-Cargar Insumos de Ciclos de Facturación

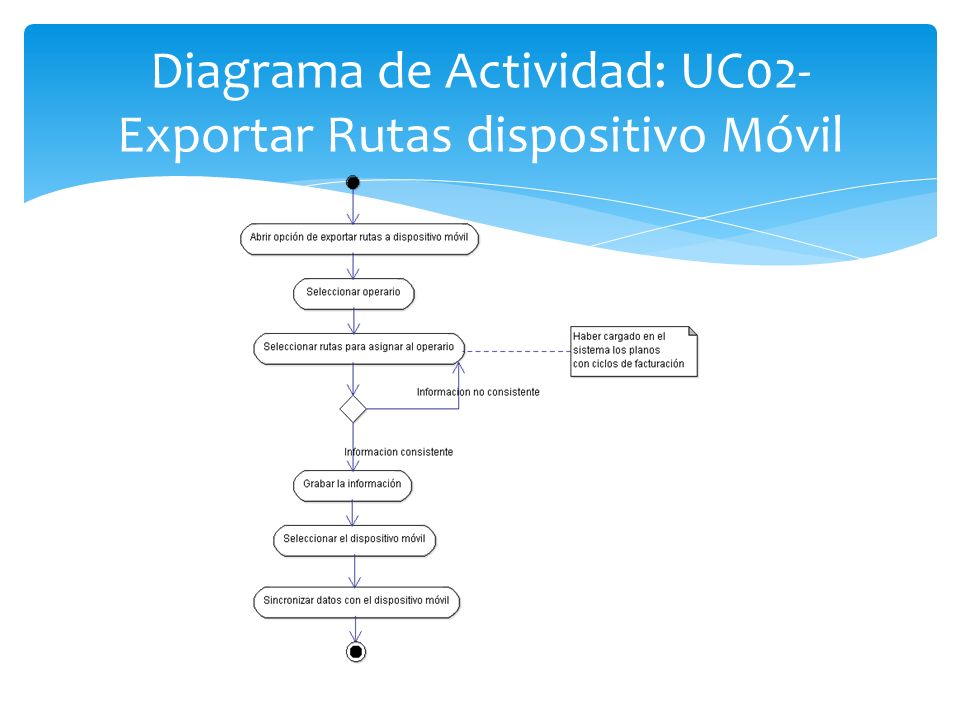

13 Diagrama de Actividad: UC02- Exportar Rutas dispositivo Móvil

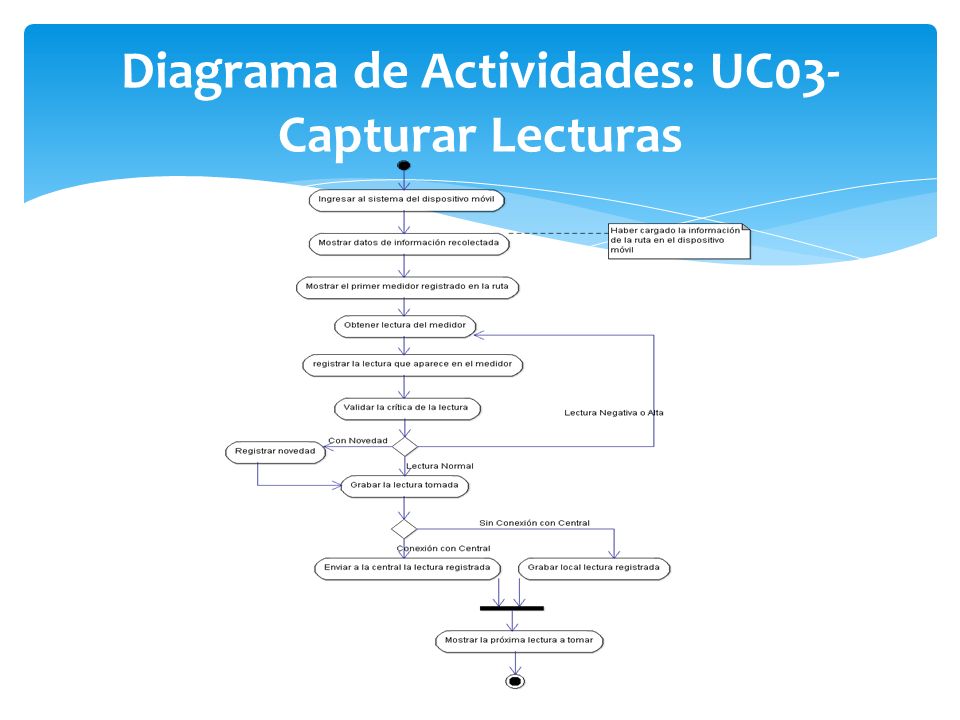

14 Diagrama de Actividades: UC03- Capturar Lecturas

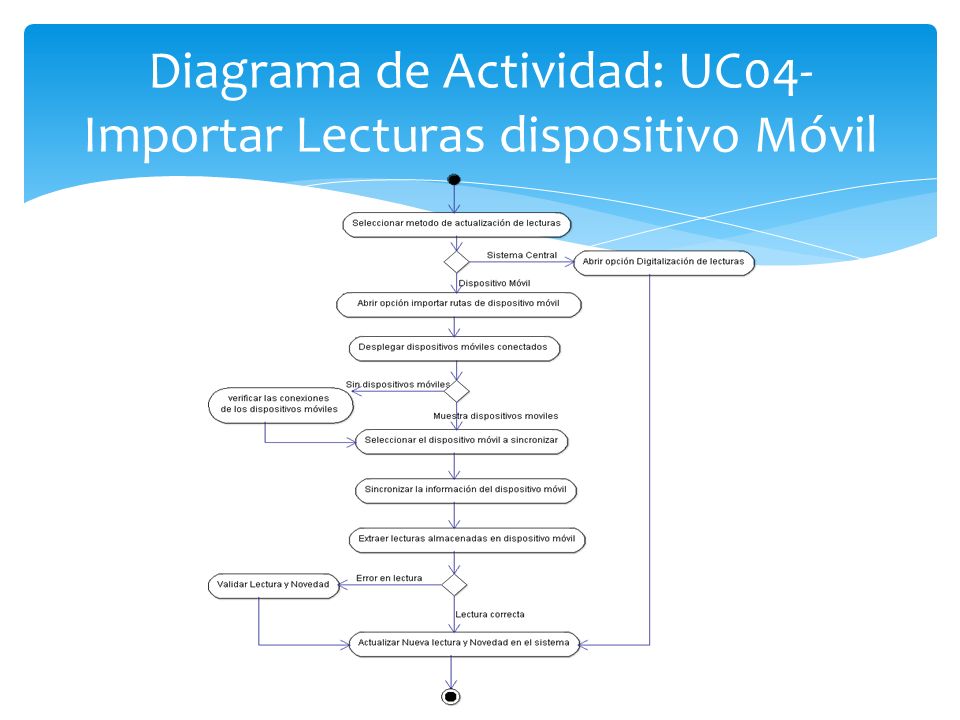

15 Diagrama de Actividad: UC04- Importar Lecturas dispositivo Móvil

16 Diagrama de Actividades: UC05- Análisis Crítica de Lecturas

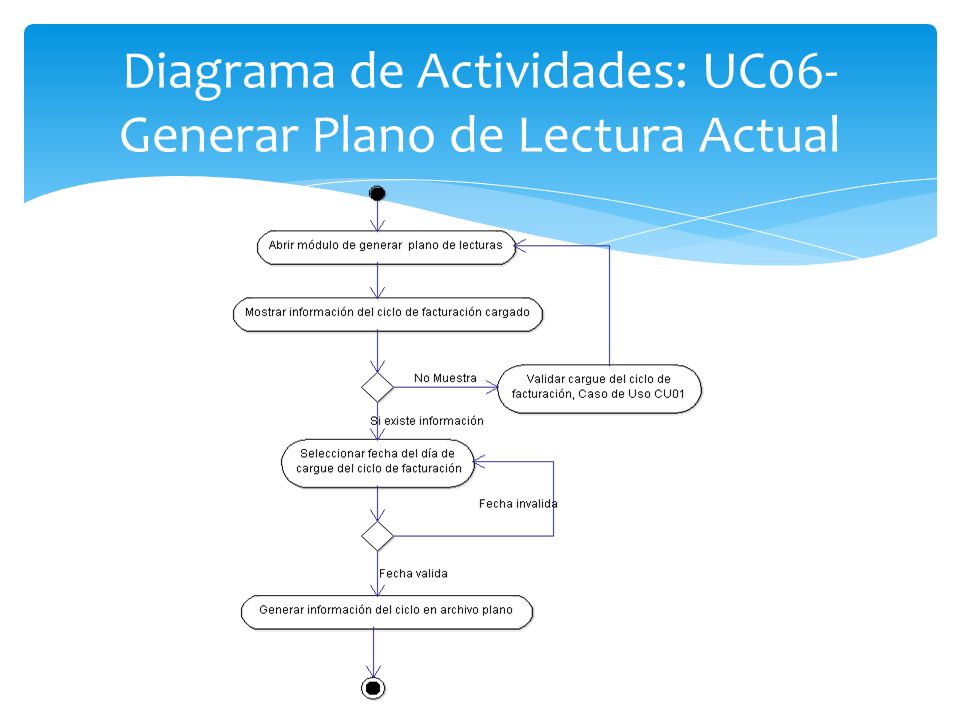

17 Diagrama de Actividades: UC06- Generar Plano de Lectura Actual

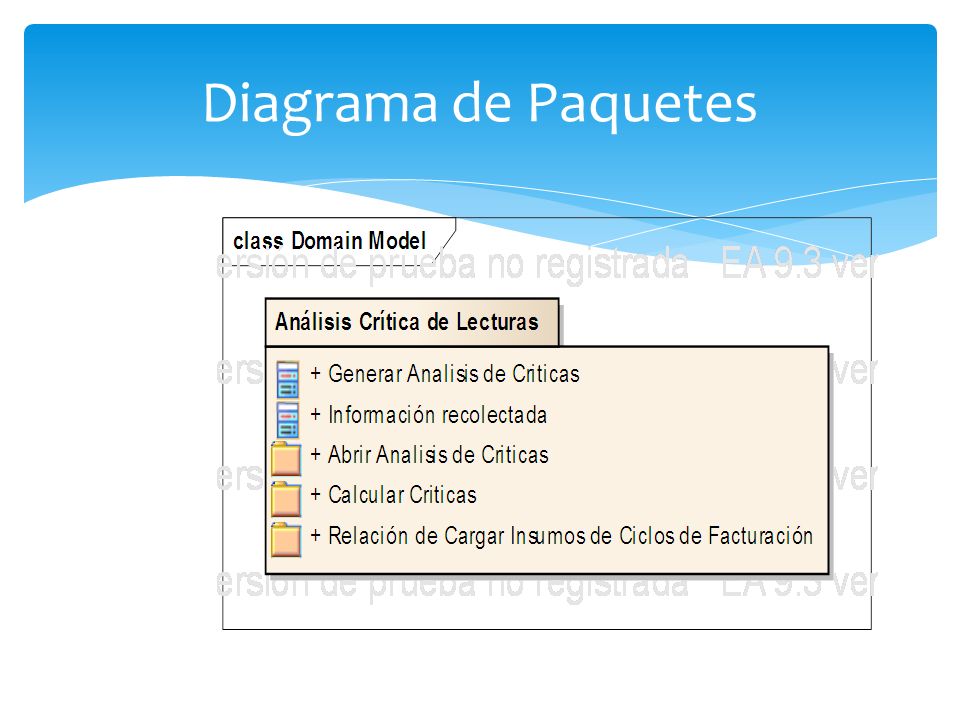

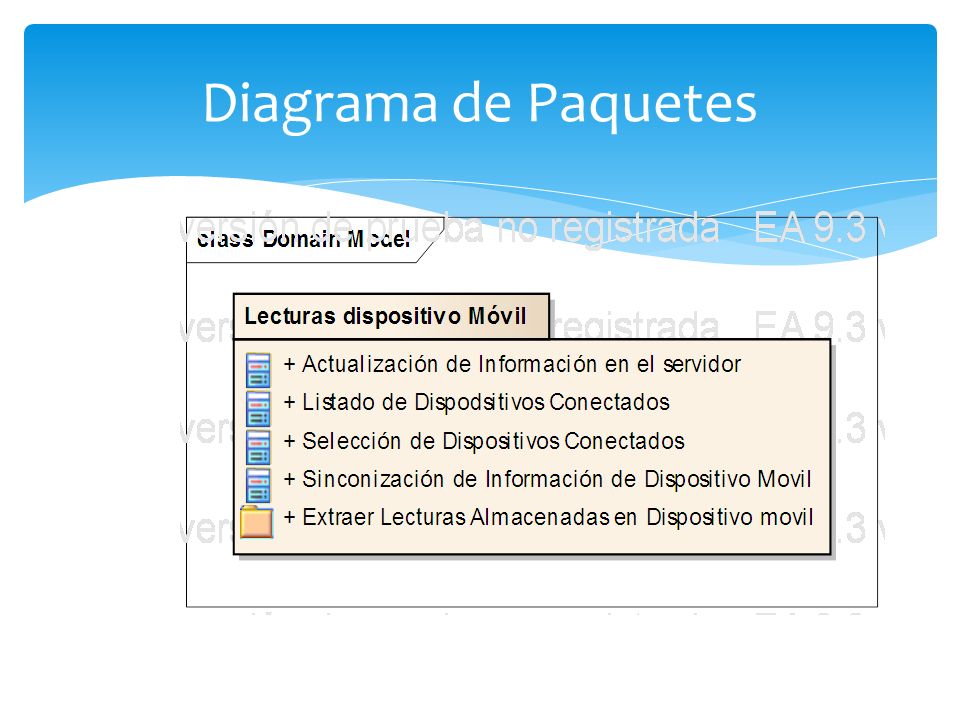

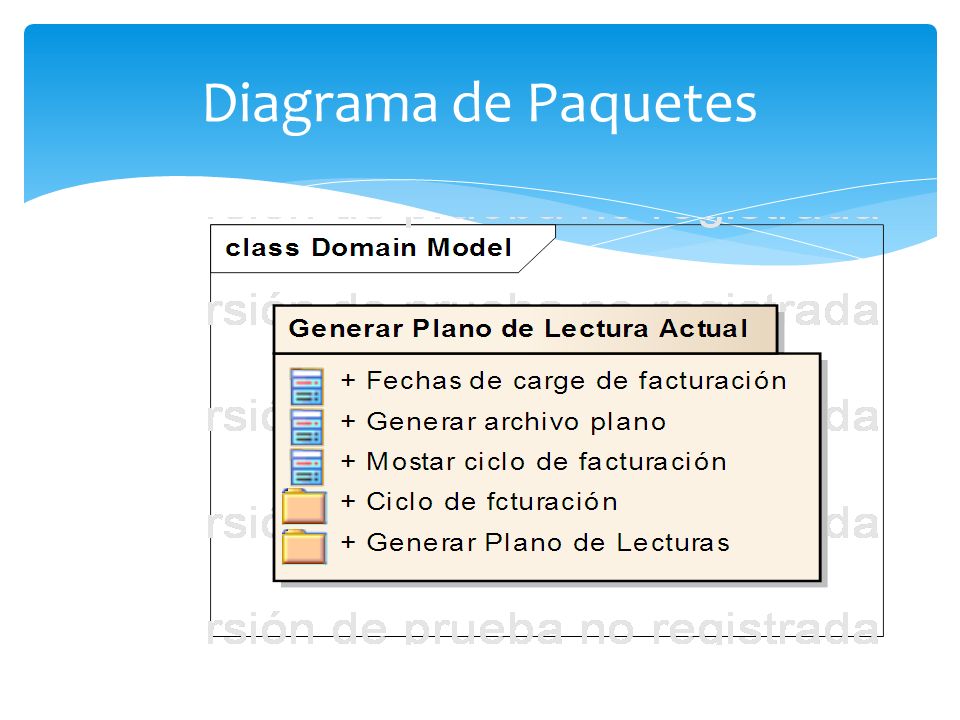

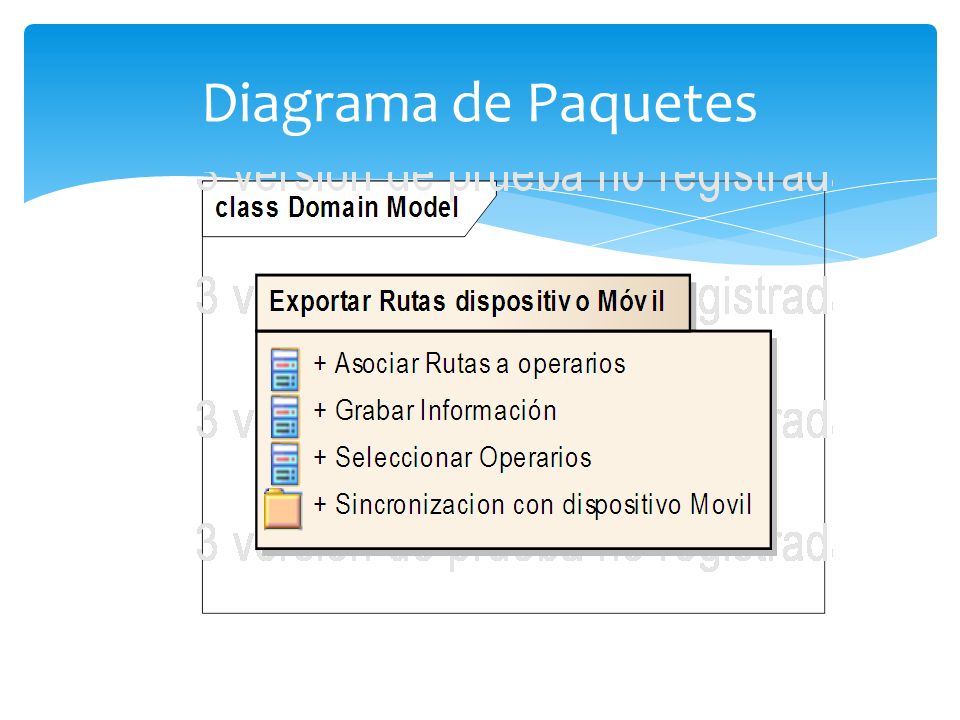

18 Diagrama de Paquetes

19

20

21

22

23

24

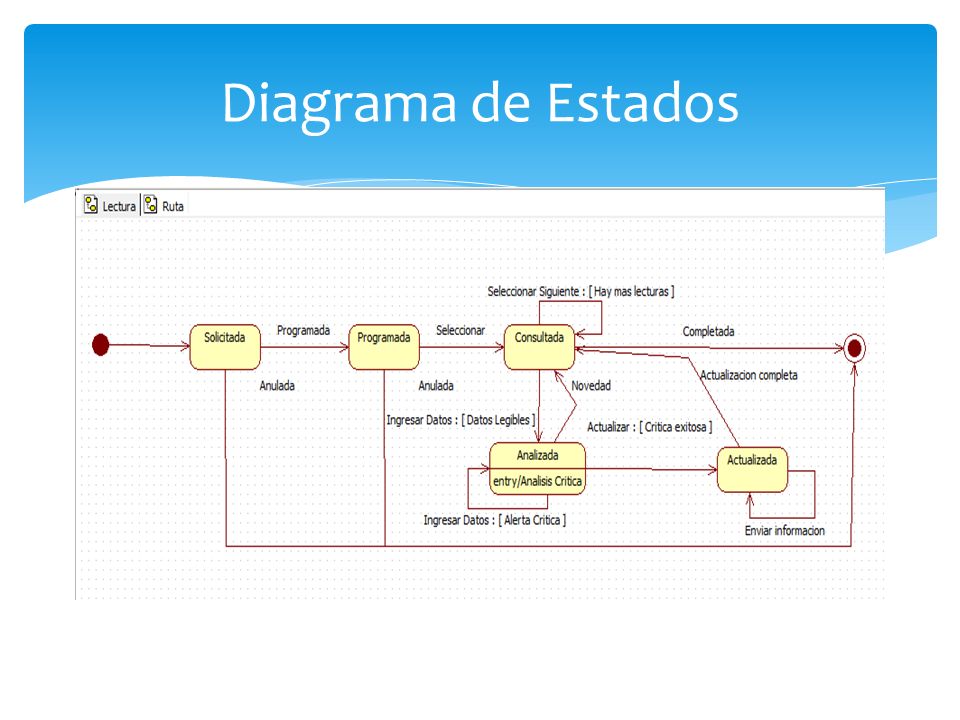

25 Diagrama de Estados

26

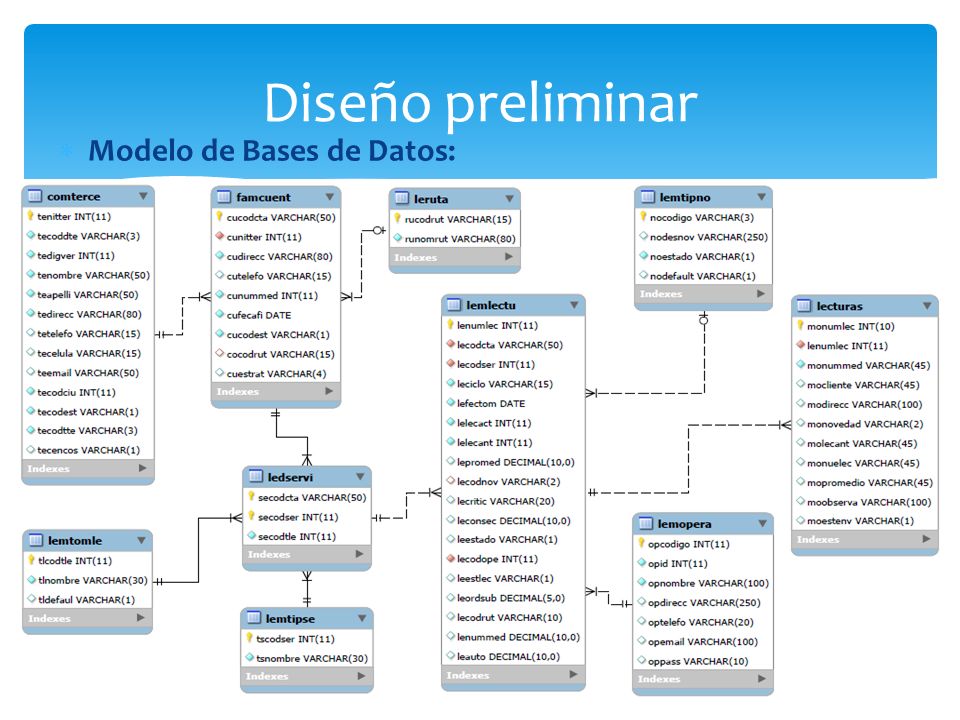

27 Diseño preliminar  Modelo de Bases de Datos:

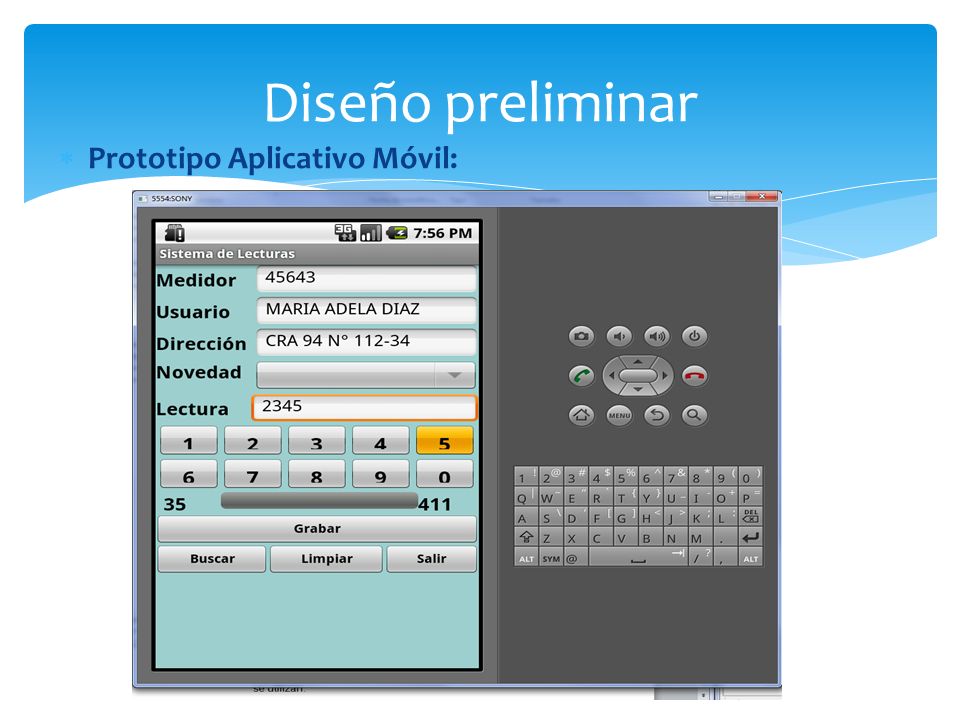

28 Diseño preliminar  Prototipo Aplicativo Móvil:

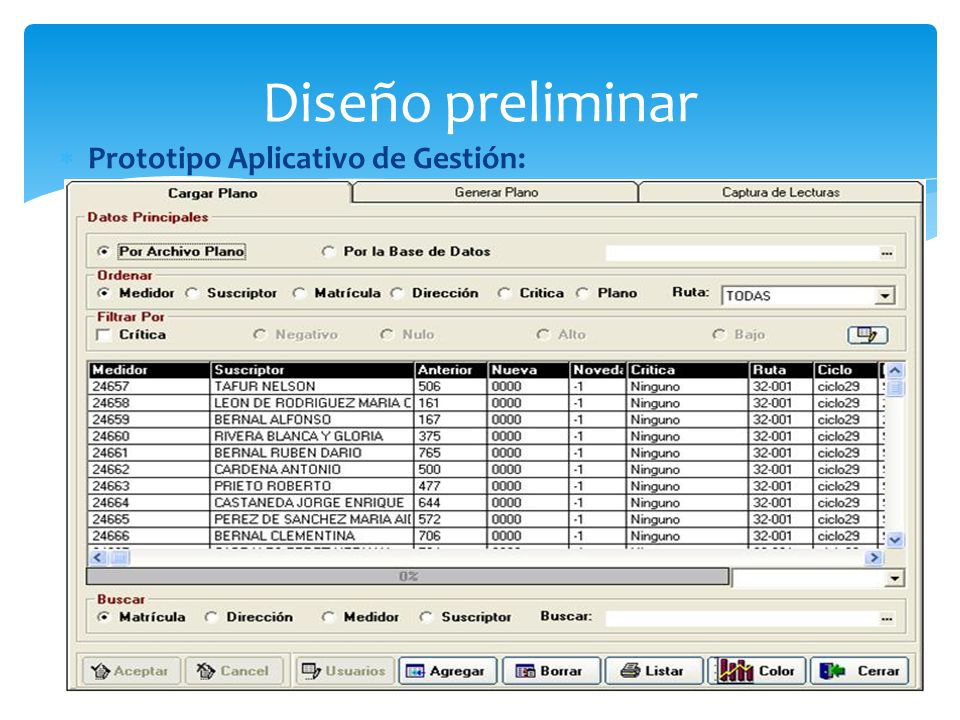

29 Diseño preliminar  Prototipo Aplicativo de Gestión:

30 Diseño preliminar  Prototipo Aplicativo de Gestión:

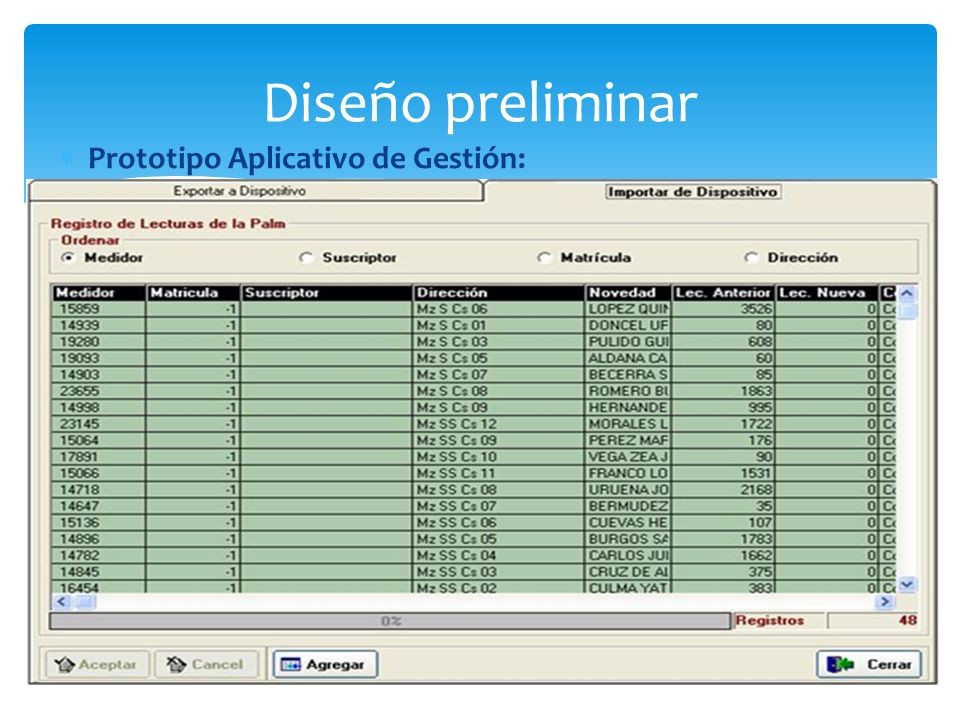

31 Diseño preliminar  Prototipo Aplicativo de Gestión:

32 Gestión del Sprint  Hitos del proyecto  3 Recursos  Duración del Sprint: 15 días  Total casos de uso definidos: 6  Casos de uso atendidos en el sprint: 2  Cantidad de actividades en el sprint: 10

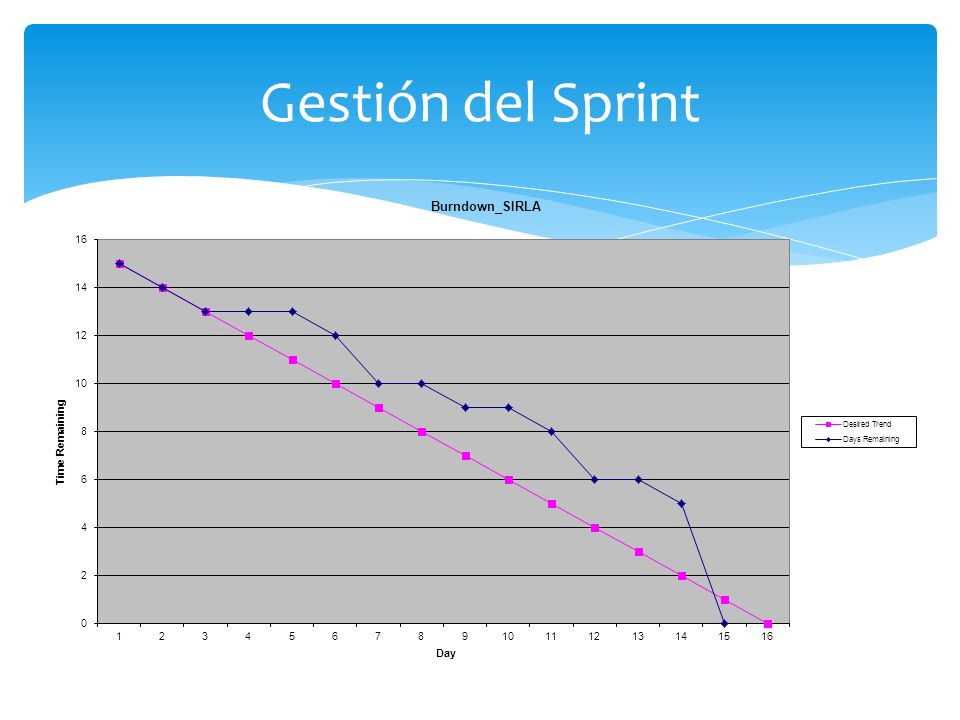

33 Gestión del Sprint
