1 SOLDADURAS POR ARCO SUMERGIDO

2 ¿En qué consiste la SAW? Es un proceso automático, en el cual un alambre desnudo es alimentado hacia la pieza. Este proceso se caracteriza porque el arco se mantiene sumergido en una masa de fundente, provisto desde una tolva, que se desplaza delante del electrodo

3

4 Aplicación en materiales: Aceros al carbono (estructural y la construcción de barcos). Aceros de baja aleación. Aceros inoxidables. Aleaciones de base níquel

5 MATERIAL DE APORTE: FUNDENTE 1. Protegen el charco de soldadura de la atmósfera 2. Cubren el metal con escoria fundida 3. Limpian el charco de soldadura 4. Modifican la composición química del metal de soldadura 5. Influyen en la forma que adquirirá el cordón de soldadura 6. Interviene en las propiedades mecánicas del cordón

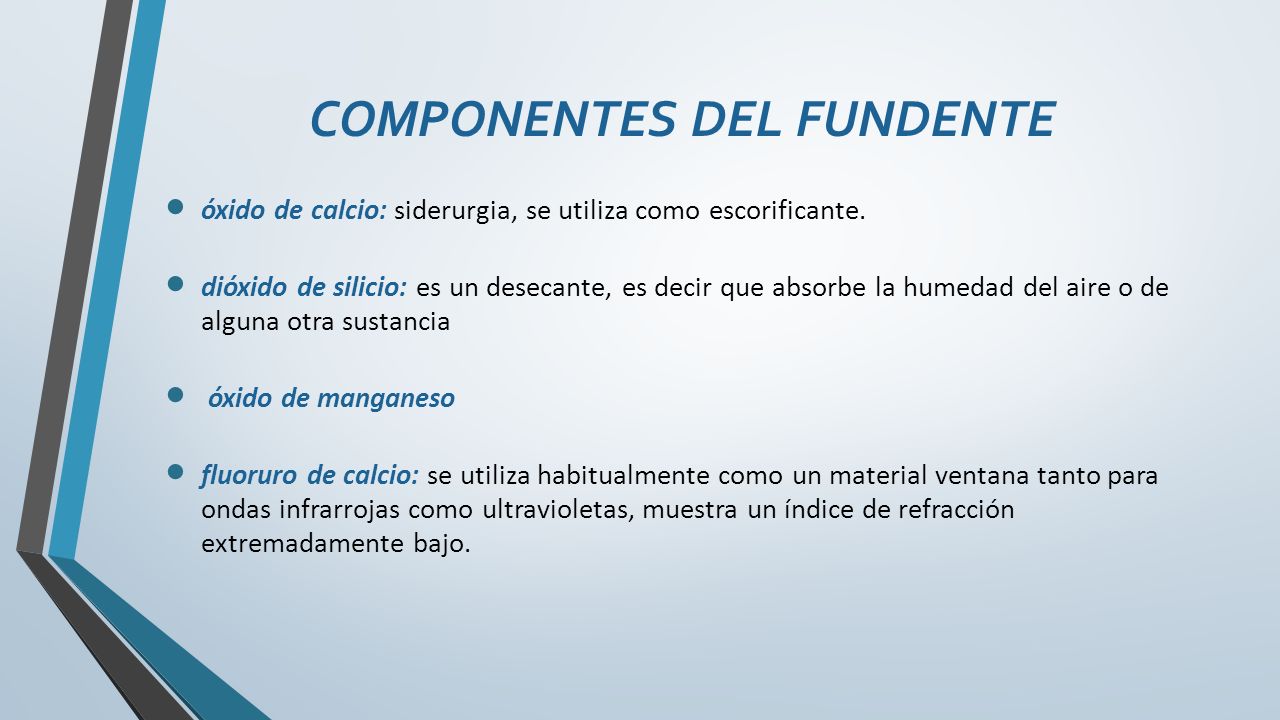

6 COMPONENTES DEL FUNDENTE  óxido de calcio: siderurgia, se utiliza como escorificante.  dióxido de silicio: es un desecante, es decir que absorbe la humedad del aire o de alguna otra sustancia  óxido de manganeso  fluoruro de calcio: se utiliza habitualmente como un material ventana tanto para ondas infrarrojas como ultravioletas, muestra un índice de refracción extremadamente bajo.

7 APLICACIONES DEL PROCESO Se usa en la producción de piezas de mediano y alto espesor (desde 5mm aprox.) que puedan ser posicionadas para soldar en posición plana u horizontal: vigas y perfiles estructurales tanques, cilindros de gas bases de maquinas fabricación de barcos También puede ser aplicado con grandes ventajas en : rellenos de ejes, ruedas de FF.CC. Y polines

8 CUIDADOS PARA EL EQUIPO 1. Mantener el equipo ELEVADO del piso mientras se utiliza2. Mantener la maquina APAGADA cuando no se usa 3. Mantener la maquina TAPADA cuando no se usa, una sim ple funda bastara. 4. NO GOLPEARLAS, NO MOJARLAS5. Mantenerlas en áreas libres de la suciedad del ambiente6. Alimentarlas con fuentes de energía estable.

9 VENTAJAS DE LA SAW  Las juntas pueden ser preparadas poca profundidad debido a la elevada penetración del proceso.  Los procesos de soldadura pueden realizarse a altas velocidades debido a la elevada intensidad con que se opera en la mayoría de las aplicaciones.  No es necesario proteger al operador de la máquina de la emisión de radiación, ya que el arco se encuentra sumergido en el fundente.  El fundente actúa como un desoxidante protegiendo el arco y aportando elementos de aleación al cordón en el caso de emplear fundentes aleados.

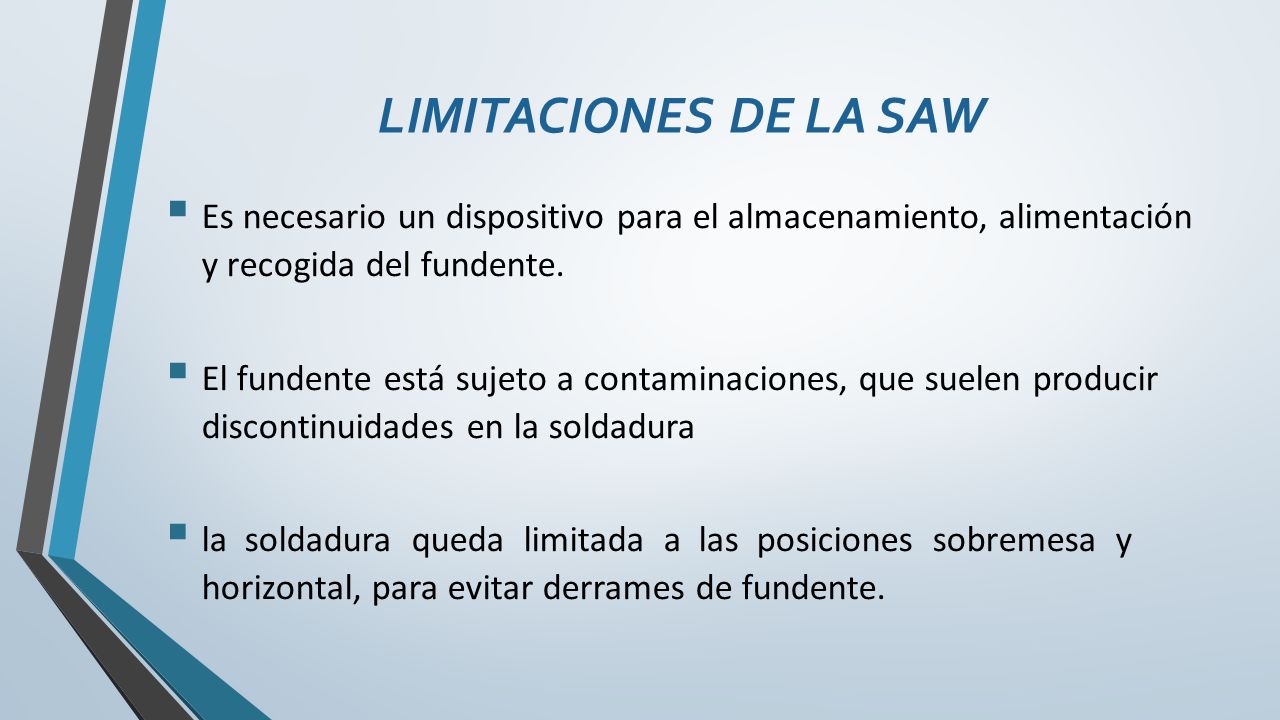

10 LIMITACIONES DE LA SAW  Es necesario un dispositivo para el almacenamiento, alimentación y recogida del fundente.  El fundente está sujeto a contaminaciones, que suelen producir discontinuidades en la soldadura  la soldadura queda limitada a las posiciones sobremesa y horizontal, para evitar derrames de fundente.

11 AVANCE TECNOLÓGICOS. Autómatas de soldadura por arco sumergido. Los autómatas KA son equipos móviles fáciles de transportar en cada puesto de trabajo y de adaptar a piezas diferentes. La estructura modular de la serie KA simplifica la ampliación de los autómatas con dispositivos adicionales, como el seguimiento del cordón y la alimentación de polvo. De este modo es posible variar de manera óptima componentes adecuados parea cada proceso de soldadura. KA 1-UP Autómatas de soldadura por arco sumergido para la soldadura de un hilo, también como versión dirigible

12 FIN DE LA PRESENTACION.
