El Escáner El escáner es un aparato digitalizador de imagen Por digitalizar se entiende la operación de transformar algo analógico (algo físico, real,

Presentaciones similares


Presentación del tema: "El Escáner El escáner es un aparato digitalizador de imagen Por digitalizar se entiende la operación de transformar algo analógico (algo físico, real,"— Transcripción de la presentación:

1

2 El Escáner El escáner es un aparato digitalizador de imagen Por digitalizar se entiende la operación de transformar algo analógico (algo físico, real, de precisión infinita) en algo digital (un conjunto finito y de precisión determinada de unidades lógicas denominadas bits). se trata de coger una imagen (fotografía, dibujo o texto) y convertirla a un formato que podamos almacenar y modificar con el ordenador

3 Un escáner de sobremesa incluye una fuente de alimentación, una lente, un dispositivo denominado CCD y uno o varios ADCs (convertidor analógico digital ). El proceso de captación de una imagen resulta casi idéntico para cualquier escáner: se ilumina la imagen con un foco de luz, se conduce mediante espejos la luz reflejada hacia un dispositivo denominado CCD que transforma la luz en señales eléctricas, se transforma dichas señales eléctricas a formato digital en un DAC (conversor analógico-digital) y se transmite el caudal de bits resultante al ordenador El CCD (Charge Coupled Device, dispositivo acoplado por carga -eléctrica-) Consiste en un elemento electrónico que reacciona ante la luz, transmitiendo más o menos electricidad según sea la intensidad y el color de la luz que recibe; es un auténtico ojo electrónico. DAC (conversor analógico-digital)

4 El proceso en la cámara digital es el mismo La calidad final del escaneado dependerá fundamentalmente de la calidad del CCD; los demás elementos podrán hacer un trabajo mejor o peor, pero si la imagen no es captada con fidelidad cualquier operación posterior no podrá arreglar el problema. Teniendo en cuenta lo anterior, también debemos tener en cuenta la calidad del DAC, puesto que de nada sirve captar la luz con enorme precisión si perdemos mucha de esa información al transformar el caudal eléctrico a bits. CCDDAC

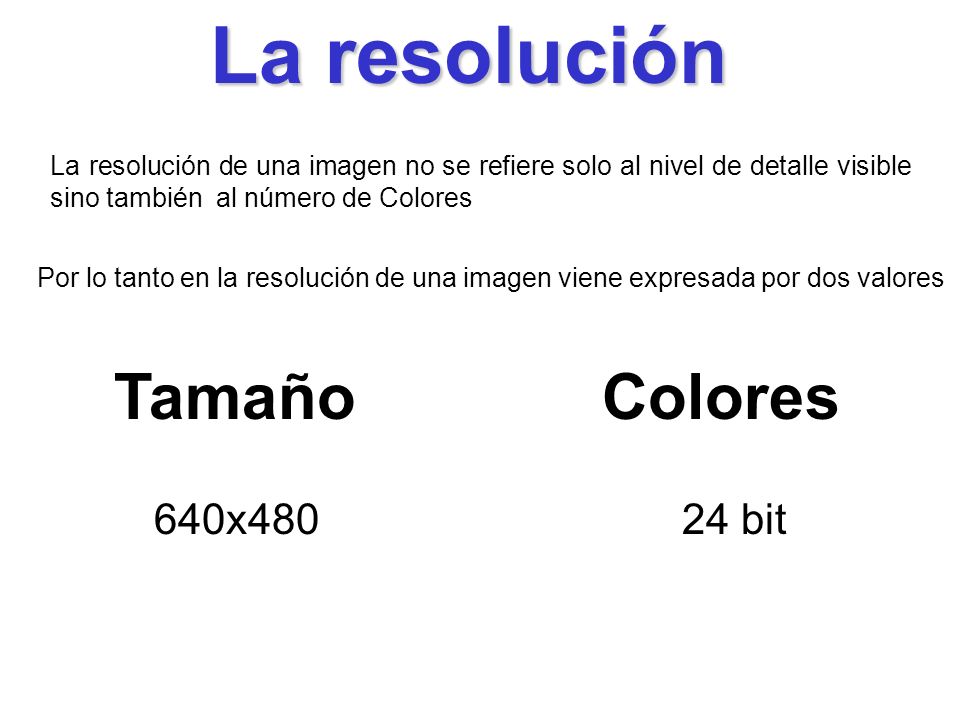

5 La resolución La resolución de una imagen no se refiere solo al nivel de detalle visible sino también al número de Colores Por lo tanto en la resolución de una imagen viene expresada por dos valores ColoresTamaño 640x48024 bit

6 La resolución del escáner La resolución (medida en ppp, puntos por pulgada) puede definirse como el número de puntos individuales de una imagen que es capaz de captar un escáner. Uno de los parámetros más utilizados (a veces incluso demasiado) a la hora de determinar la calidad de un escáner. LA RESOLUCIÓN ÓPTICA O REAL 2,54cm 300puntos 600puntos 1 pulgada=2,54 cm La resolución así definida sería la del escáner. En cada línea horizontal de 1 pulgada puede captar 300 puntos individuales. En vertical puede captar hasta 600 Esta resolución óptica viene dada por el CCD y es la más importante, ya que implica los límites físicos de calidad que podemos conseguir con el escáner. Por ello, es un método comercial muy típico comentar sólo el mayor de los dos valores, describiendo como "un escáner de 600 ppp" a un aparato de 300x600 ppp o "un escáner de ppp" a un aparato de 600x1.200 ppp; téngalo en cuenta, la diferencia es obtener o no el cuádruple de puntos.

7 LA RESOLUCIÓN INTERPOLADA Consiste en superar los límites que impone la resolución óptica (300x600 ppp, por ejemplo) mediante la estimación matemática de cuáles podrían ser los valores de los puntos que añadimos por software a la imagen. De esta forma podemos llegar a resoluciones absurdamente altas, de hasta 9.600x9.600 ppp, aunque en realidad no obtenemos más información real que la que proporciona la resolución óptica máxima del aparato La resolución

8 LA RESOLUCIÓN DE ESCANEADO Aquella que seleccionamos para captar una imagen concreta. Su valor irá desde un cierto mínimo (típicamente unos 72 ppp) hasta el máximo de la resolución interpolada. En este caso el valor es siempre idéntico para la resolución horizontal y la vertical, ya que si no la imagen tendría las dimensiones deformadas. La resolución

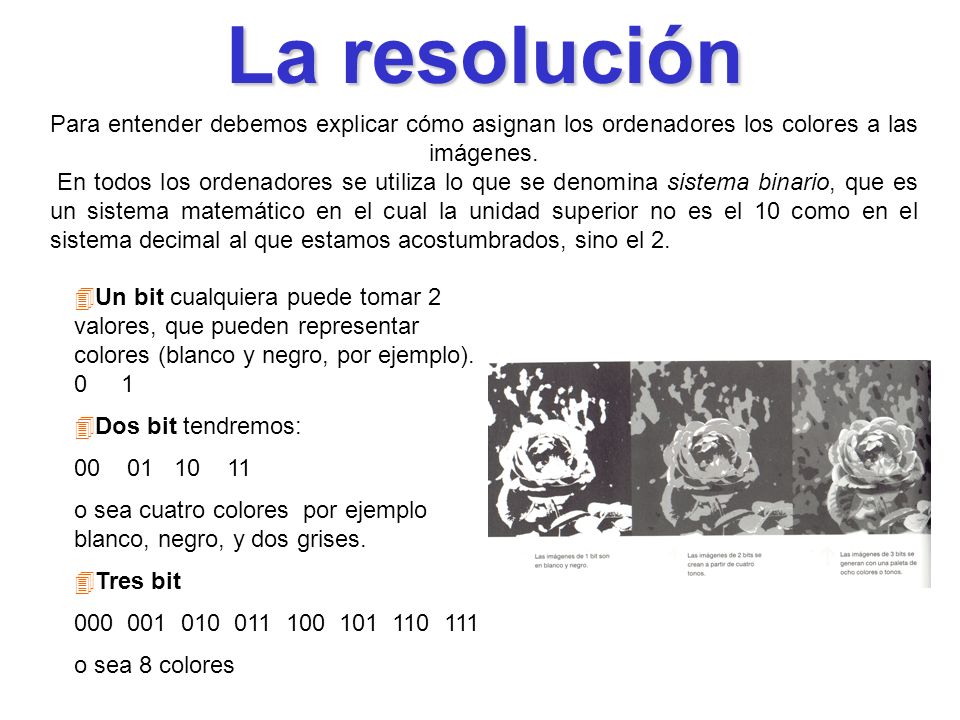

9 Para entender debemos explicar cómo asignan los ordenadores los colores a las imágenes. En todos los ordenadores se utiliza lo que se denomina sistema binario, que es un sistema matemático en el cual la unidad superior no es el 10 como en el sistema decimal al que estamos acostumbrados, sino el 2. 4Un bit cualquiera puede tomar 2 valores, que pueden representar colores (blanco y negro, por ejemplo) Dos bit tendremos: o sea cuatro colores por ejemplo blanco, negro, y dos grises. 4Tres bit o sea 8 colores

10 4Si tenemos 8 bit, los posibles valores son 2 elevado a 8 = 256 colores; 4si son 16 bits, 2 elevado a 16 = colores; 4 si son 24 bits, 2 elevado a 24 = colores; etc... La resolución 8bit=256 colores24bit=16,7millones de colores 8bit=256 colores en escala de grises

11 El Tamaño Cuando compramos una cámara digital nos dicen que tiene 1,92 Megapilxes Lo que nos dan es el número total de pixels que tiene la imagen con mayor resolución que podemos obtener con la cámara. Se trata entonces de Superficie sensible Si obtenemos una imagen observaremos la que resolución tiene, en el caso de mi cámara 72 ppp y el tamaño máximo es de 1600x1200pixels 1600 x 1200= pixels 1600pixel ÷ 72 ppp = 22,2 pulgadas=>22,2 x 2,54= 56,4cm 1200pixel ÷ 72 ppp = 16,7 pulgadas=> 16,7x2,54=42,4cm Por lo tanto se trata de una imagen de 56,4 cm x 42,4 cm

12 Tamaño de imagen Deberemos usar siempre la siguiente fórmula: T(kb)= L x A x RH x RV x bit / A=ALTO DE IMAGEN en pulgadas L=ANCHO DE IMAGEN en pulgadas RH=RESOLUCION HORIZONTAL en ppp RV=RESOLUCION VERTICAL en ppp Bit= nº bit de COLOR

13 Tamaño de imagen 21 cm =8,27pulgadas 29,7 cm =11,7 pulgadas 2,54 cm = 1 R=300x300ppp 24bit de color T(kb)= L x A x RH x RV x bit / T(kb)= 11,7x 8,27x 300ppp x 300ppp x 24bit / T(kb)= kb~25 Mb ESCANEAMOS A MENOR RESOLUCIÓN T(kb)= 11,7x 8,27x 72 ppp x 72 ppp x 24bit / ESCANEAMOS CON MENOR CALIDAD DE COLOR ARCHIVAMOS EN FORMATO COMPRIMIDO JPG T(kb)= kb~ 1,5 Mb T(kb)= 11,7x 8,27x 72 ppp x 72 ppp x 8 bit / T(kb)= 490 kb~ 0,5 Mb

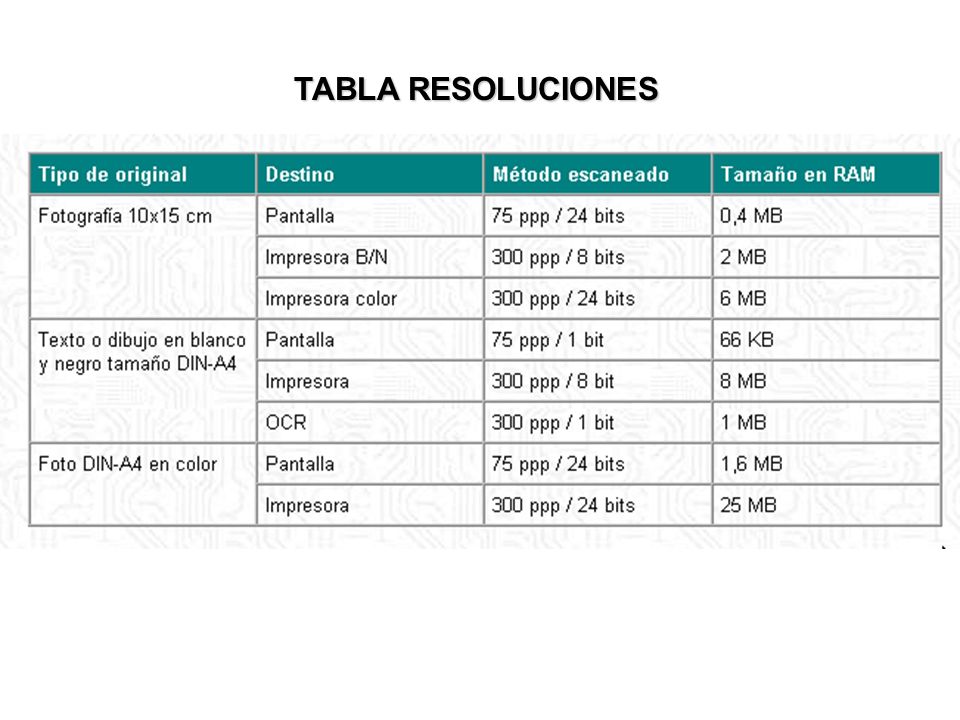

14 TABLA RESOLUCIONES

15 Cambio de Dimensiones Cálculo de la Resolución de Escaneo de Una Imagen aumentada R = Dimensión mayor imagen final ÷ Dimensión mayor imagen original x 2 x lineatura Imagen para la web Imagen para imprimir R = Dimensión mayor imagen final ÷ Dimensión mayor imagen original x Res. Monitor Las dimensiones en pulgadas La lineatura no debe ser menor a 150 lpp o 300 ppp La resolución del monitor debe ser 72 ppp Lineatura es el número de puntos de impresora o celdas de semitono por pulgadas usado para imprimir La resolución de impresión se mide en lpp o lineatura o densidad de trama Son necesarios 2 pixel por cada semitono La Resolución de escaneo debe ser 1,5 a 2 veces la lineatura R escaneo= 2 Lineatura

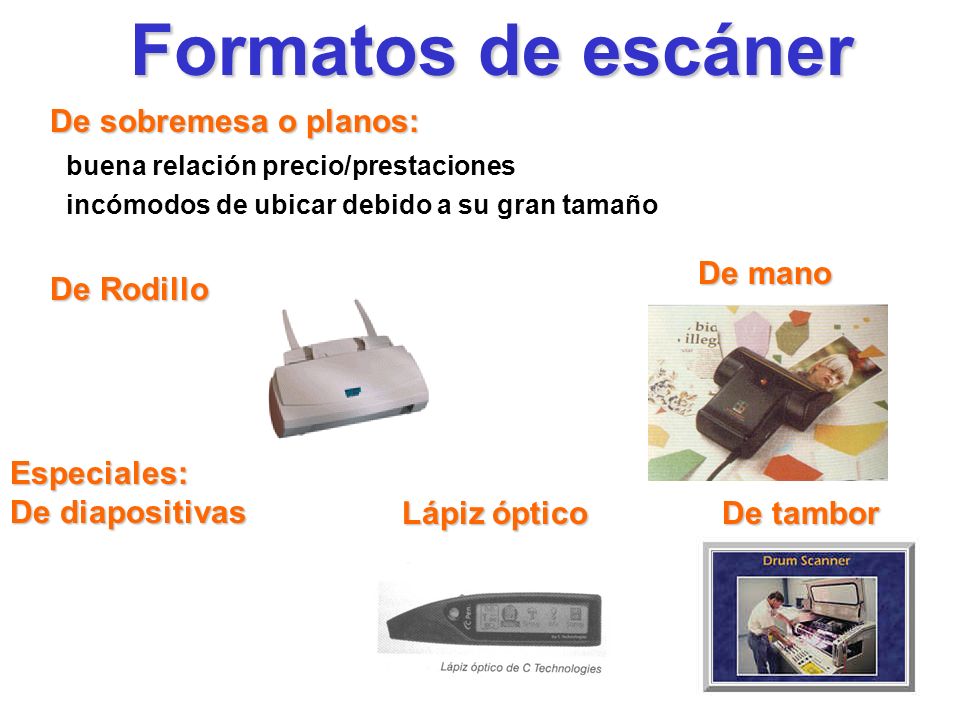

16 De sobremesa o planos: Formatos de escáner buena relación precio/prestaciones incómodos de ubicar debido a su gran tamaño De mano De Rodillo Especiales: De diapositivas De tambor Lápiz óptico

17 ConectoresUSB LPT o puerto paralelo SCSI

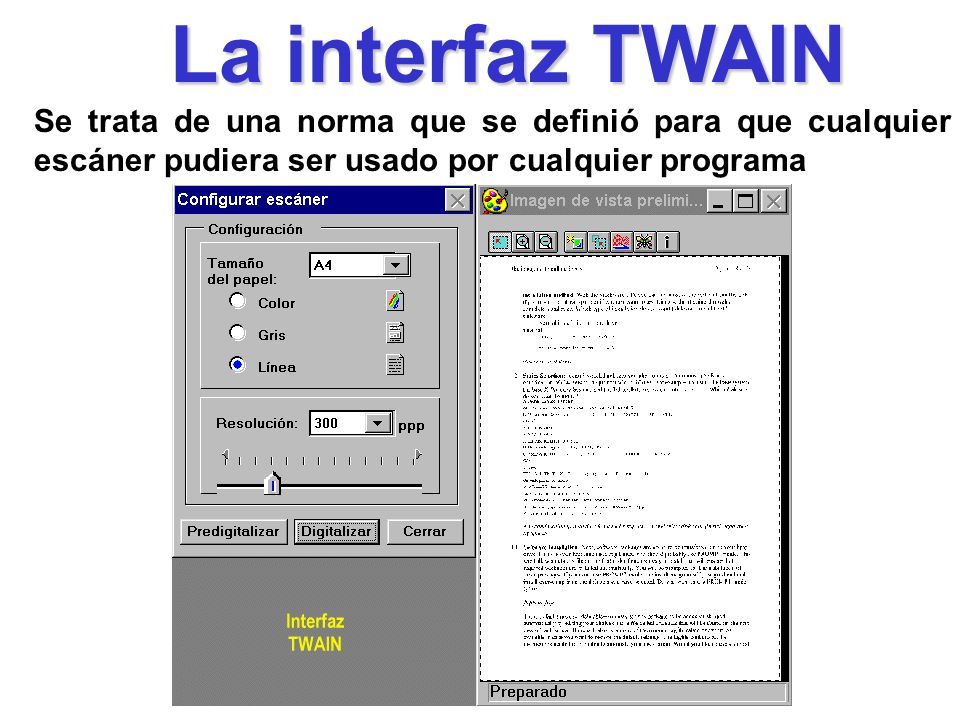

18 La interfaz TWAIN Se trata de una norma que se definió para que cualquier escáner pudiera ser usado por cualquier programa

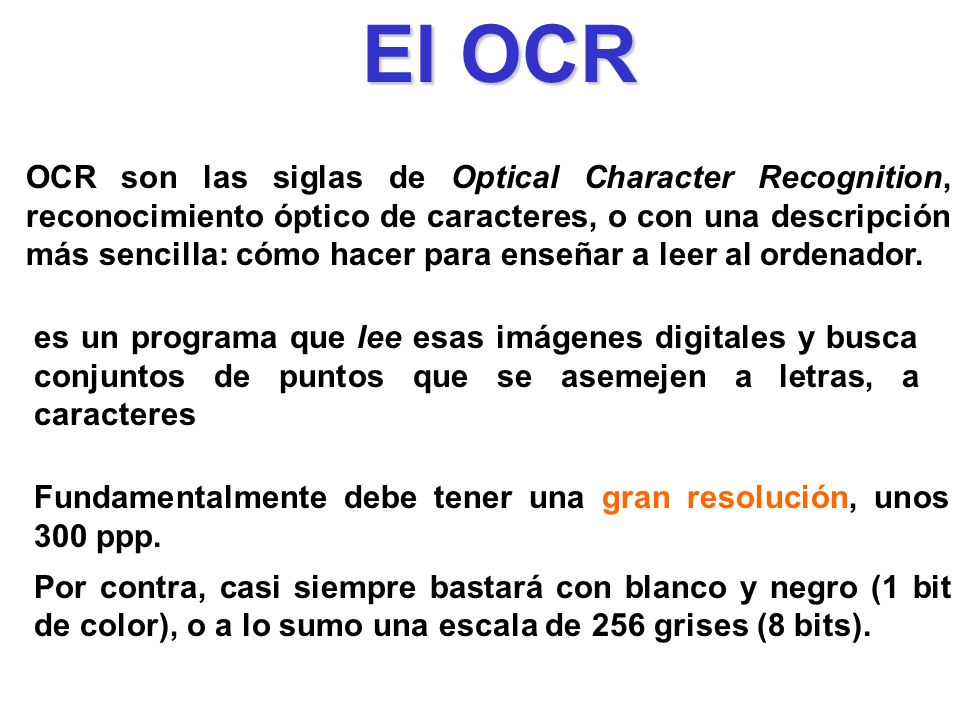

19 El OCR OCR son las siglas de Optical Character Recognition, reconocimiento óptico de caracteres, o con una descripción más sencilla: cómo hacer para enseñar a leer al ordenador. es un programa que lee esas imágenes digitales y busca conjuntos de puntos que se asemejen a letras, a caracteres Fundamentalmente debe tener una gran resolución, unos 300 ppp. Por contra, casi siempre bastará con blanco y negro (1 bit de color), o a lo sumo una escala de 256 grises (8 bits).
