TEMA II-A Series y Transformadas de Fourier.
REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA “ANTONIO JOSÉ DE SUCRE” VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica TEMA II-A Series y Transformadas de Fourier. Vigencia Septiembre 2014 H. Romero
2
Sumario Simetría de las Funciones Operaciones con Señales
Serie de Fourier Propiedades simétricas de la serie Fourier. Fenómeno de Gibb. Valores de Average y R.M.S
3
Simetría de las Funciones
¿Qué es una Función?
4

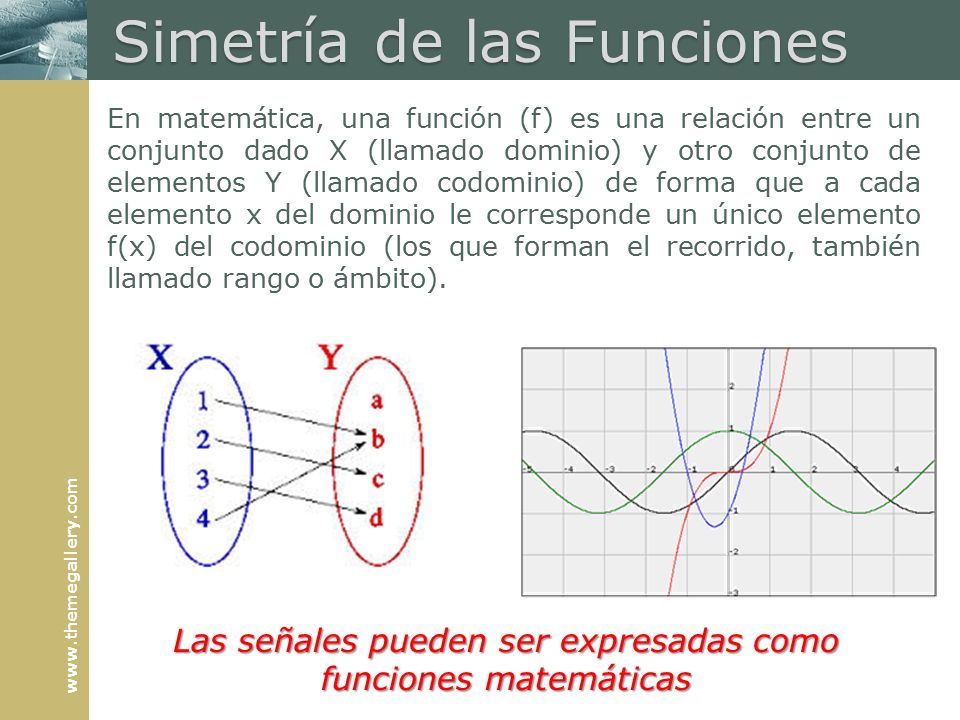

Simetría de las Funciones
En matemática, una función (f) es una relación entre un conjunto dado X (llamado dominio) y otro conjunto de elementos Y (llamado codominio) de forma que a cada elemento x del dominio le corresponde un único elemento f(x) del codominio (los que forman el recorrido, también llamado rango o ámbito). Las señales pueden ser expresadas como funciones matemáticas
5

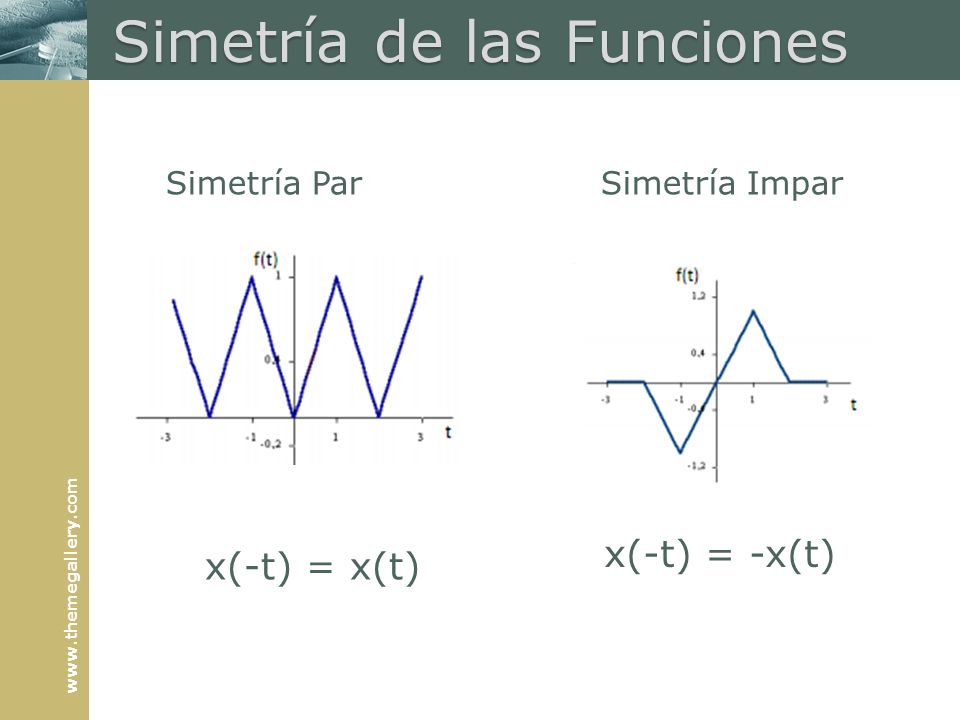

Simetría de las Funciones
Simetría Par Simetría Impar x(-t) = -x(t) x(-t) = x(t)
6
Simetría de las Funciones
Simetría de Media Onda Simetría que se verifica al invertir y desplazar medio período (adelante o atrás) la señal y obtener como resultado una señal idéntica a la original.
7
Simetría de las Funciones
Simetría de Cuarto de Onda Si la simetría de Media Onda se combina con las simetrías Par e Impar da como resultado Simetrías de Cuarto de Onda Par e Impar respectivamente. Simetrías de Cuarto de Onda Impar Simetrías de Cuarto de Onda Par
8

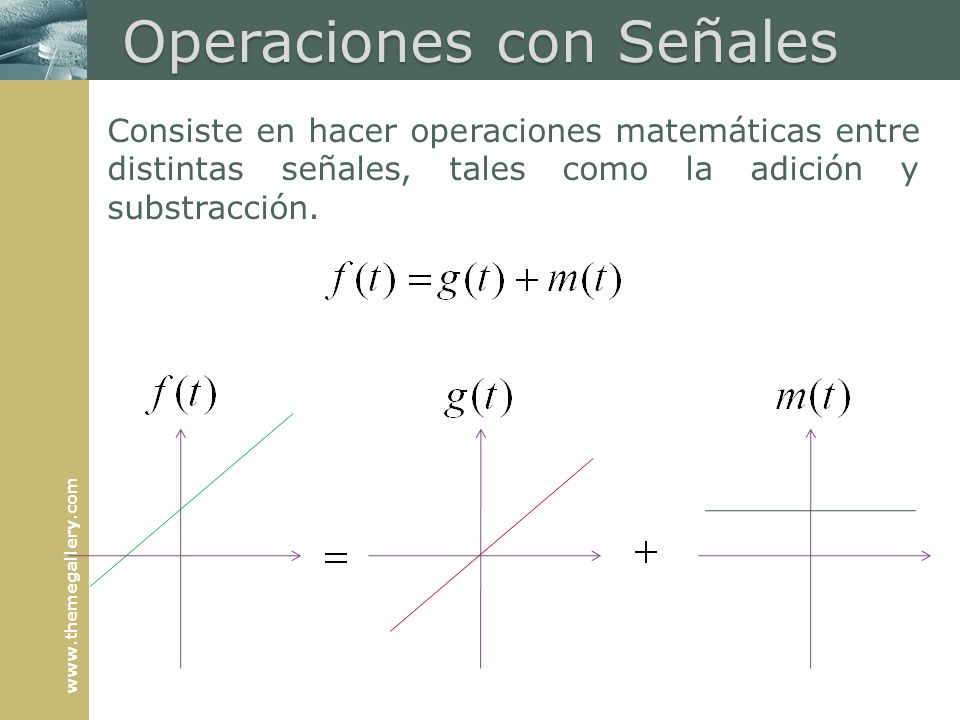

Operaciones con Señales
Consiste en hacer operaciones matemáticas entre distintas señales, tales como la adición y substracción.
9
Operaciones con Señales
Multiplicación
10
Operaciones con Señales
División
11
Serie de Fourier. La idea básica de las series de Fourier es que toda función periódica de período T puede ser expresada como una suma trigonométrica de senos y cosenos del mismo período T. o Senos Cosenos
12
Serie de Fourier. Su ecuación: Donde:
13
Serie de Fourier. Señal 1 Señal 3 Señal 2 Señal 1 Señal 2 Señal 3
14
Serie de Fourier. Ejemplo
16
Fenómeno de Gibb Cuando una función tiene una discontinuidad de salto en un punto, su serie de Fourier tiene un comportamiento especial en dicho punto. Este comportamiento se llama fenómeno de Gibbs. Este fenómeno consiste en que cerca del punto las sumas parciales de la serie de Fourier mantienen unas oscilaciones que no se hacen pequeñas.
17
Fenómeno de Gibb Fenómeno de Gibb
18

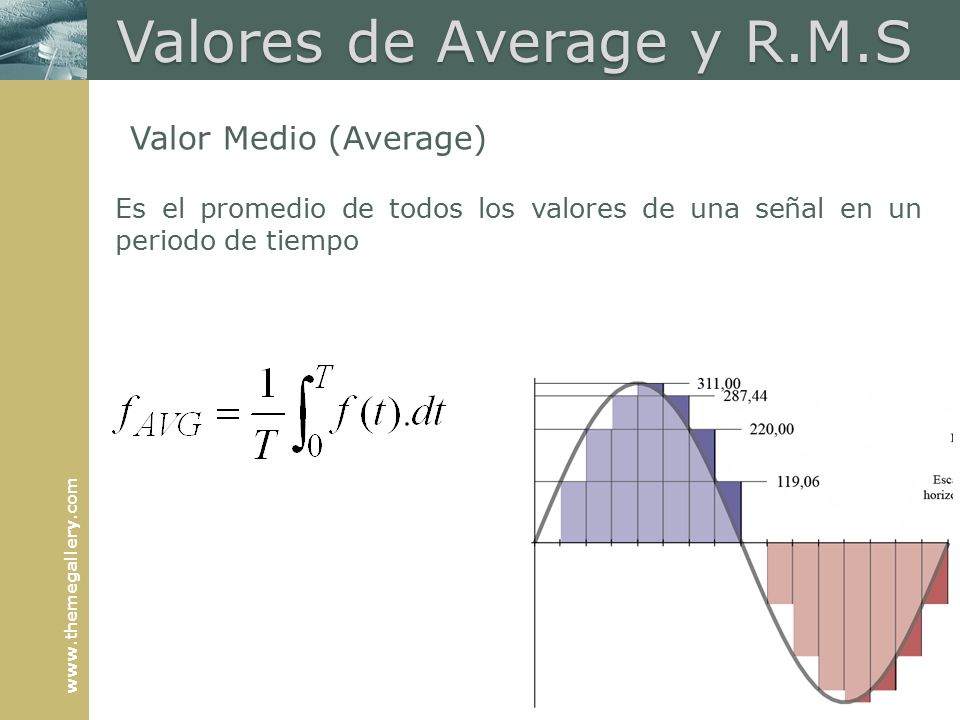

Valores de Average y R.M.S
Valor Medio (Average) Es el promedio de todos los valores de una señal en un periodo de tiempo
19
Valores de Average y R.M.S
Valor Medio Cuadrático (R.M.S) Es una equivalencia entre una señal variable y otra señal continua con la condición de que ambas deben tener la misma potencia sobre una misma carga en un intervalo de tiempo.
20
Final del Tema 2A
