1 Ciencias de la Naturaleza
2º ESO Tema 9 Volcanes J. Melero

2 ¿Qué es un volcán? Volcán: derivado de vulcano, del nombre del dios mitológico romano Vulcano. Vulcano es el dios del fuego y los metales en la mitología romana, hijo de Júpiter y Juno y esposo de Venus. Era dios del fuego y los volcanes, forjador del hierro y creador de armas y armaduras para dioses y héroes. La fragua de vulcano Diego Velázquez CCNN 2º ESO / J. Melero

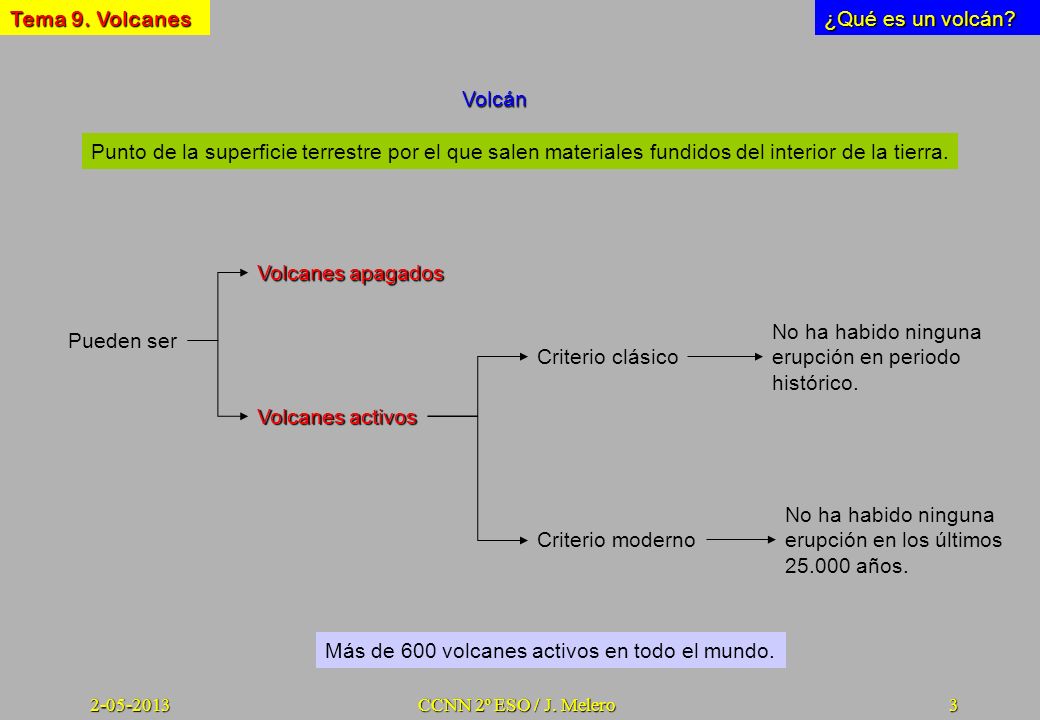

3 No ha habido ninguna erupción en periodo histórico. Pueden ser
¿Qué es un volcán? Volcán Punto de la superficie terrestre por el que salen materiales fundidos del interior de la tierra. Volcanes apagados No ha habido ninguna erupción en periodo histórico. Pueden ser Criterio clásico Volcanes activos No ha habido ninguna erupción en los últimos años. Criterio moderno Más de 600 volcanes activos en todo el mundo. CCNN 2º ESO / J. Melero

4 Zonas volcánicas en España

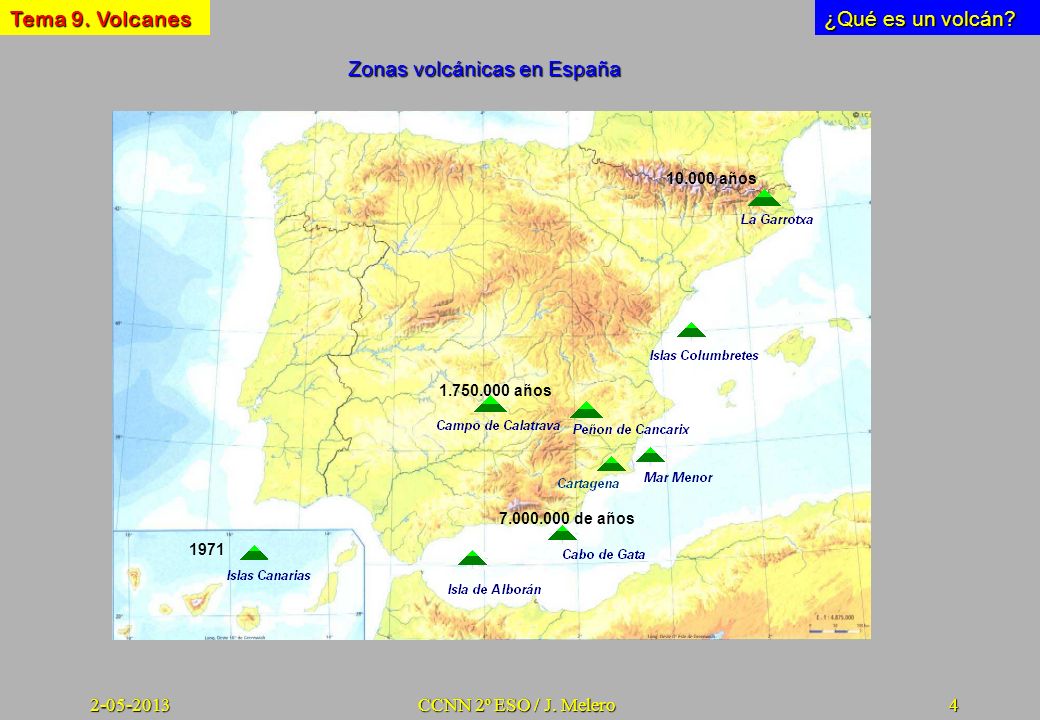

¿Qué es un volcán? Zonas volcánicas en España años años de años 1971 CCNN 2º ESO / J. Melero

5 Volcanes activos en España

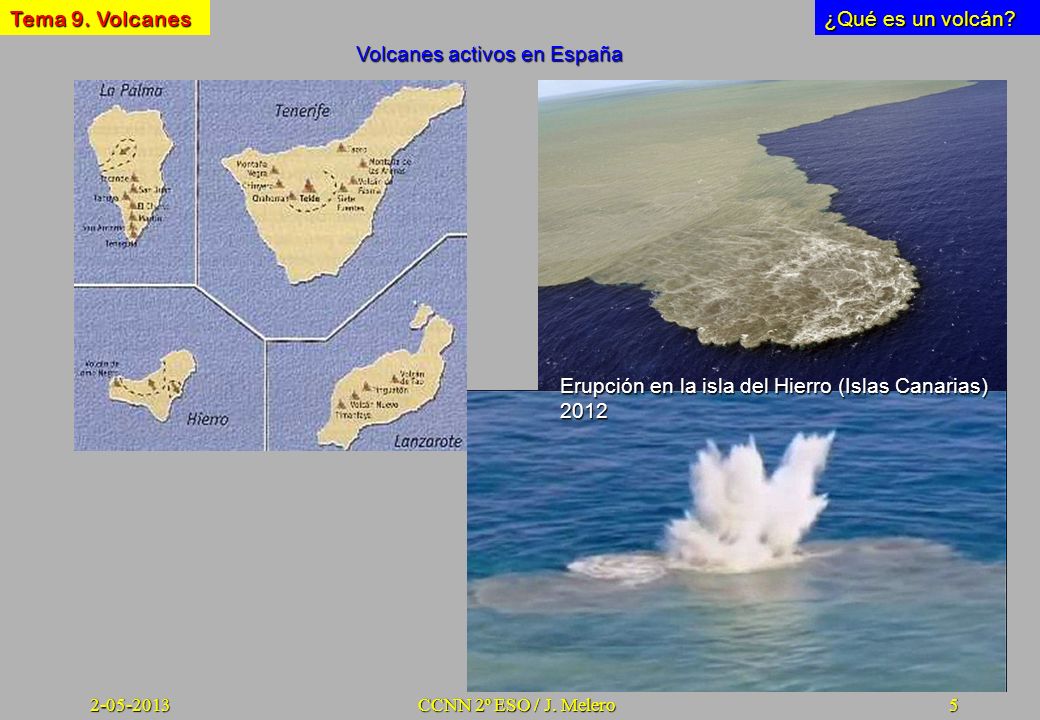

¿Qué es un volcán? Volcanes activos en España Erupción en la isla del Hierro (Islas Canarias) 2012 CCNN 2º ESO / J. Melero

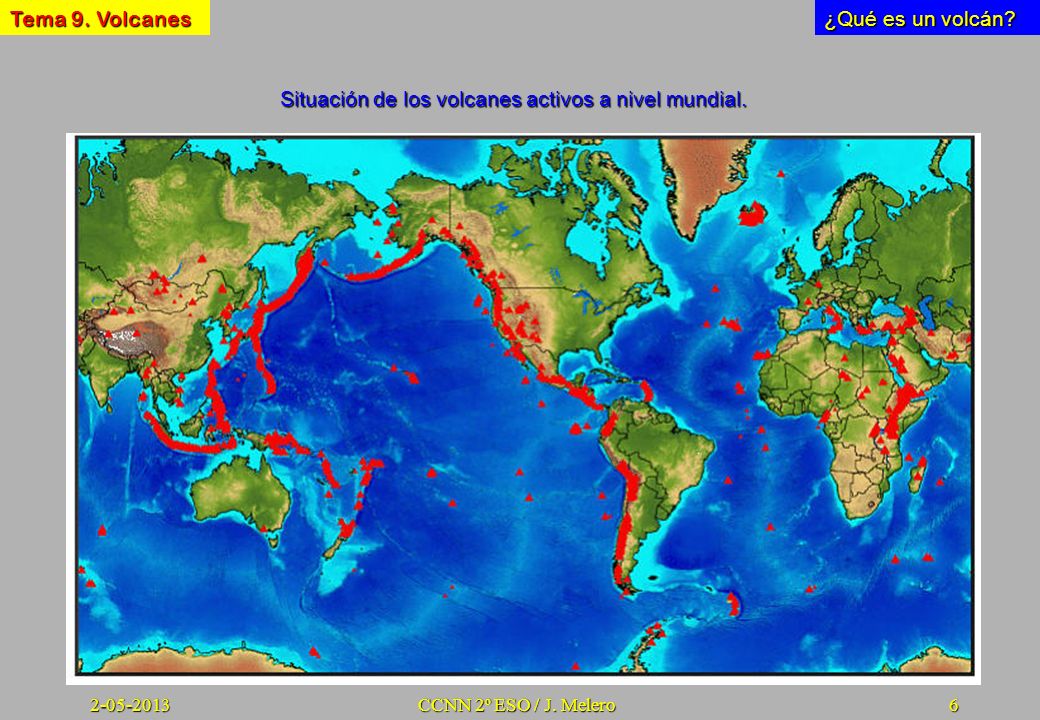

6 Situación de los volcanes activos a nivel mundial.
¿Qué es un volcán? Situación de los volcanes activos a nivel mundial. CCNN 2º ESO / J. Melero

7 ¿Por qué se funden las rocas?

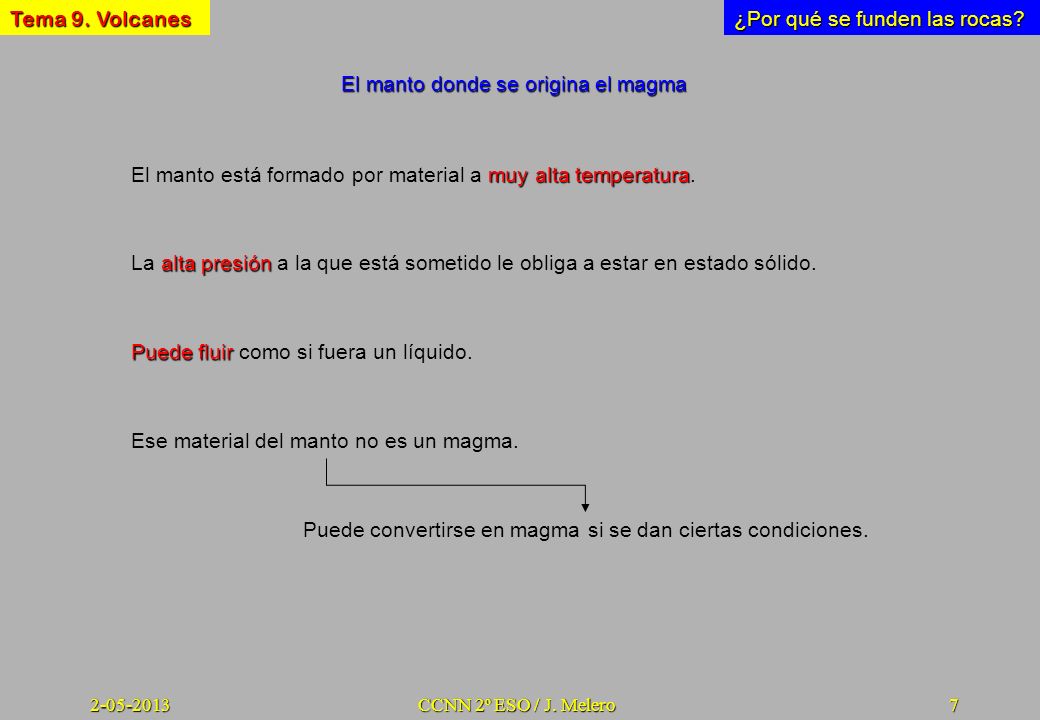

El manto donde se origina el magma El manto está formado por material a muy alta temperatura. La alta presión a la que está sometido le obliga a estar en estado sólido. Puede fluir como si fuera un líquido. Ese material del manto no es un magma. Puede convertirse en magma si se dan ciertas condiciones. CCNN 2º ESO / J. Melero

8 ¿Por qué se funden las rocas?

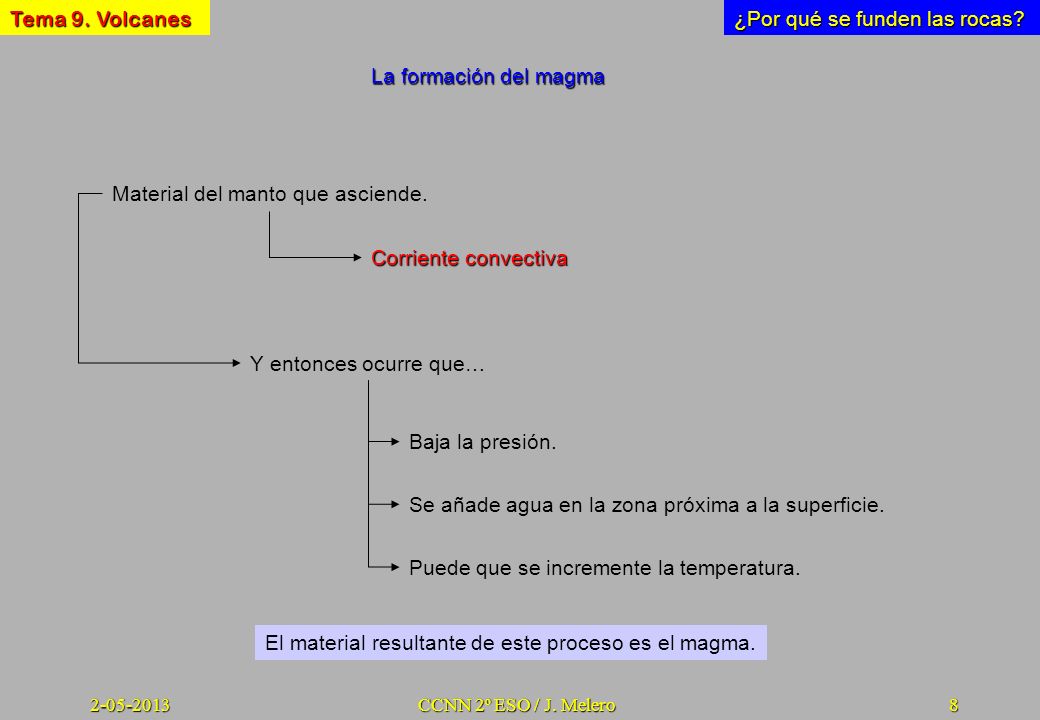

La formación del magma Material del manto que asciende. Corriente convectiva Y entonces ocurre que… Baja la presión. Se añade agua en la zona próxima a la superficie. Puede que se incremente la temperatura. El material resultante de este proceso es el magma. CCNN 2º ESO / J. Melero

9 ¿Por qué se funden las rocas?

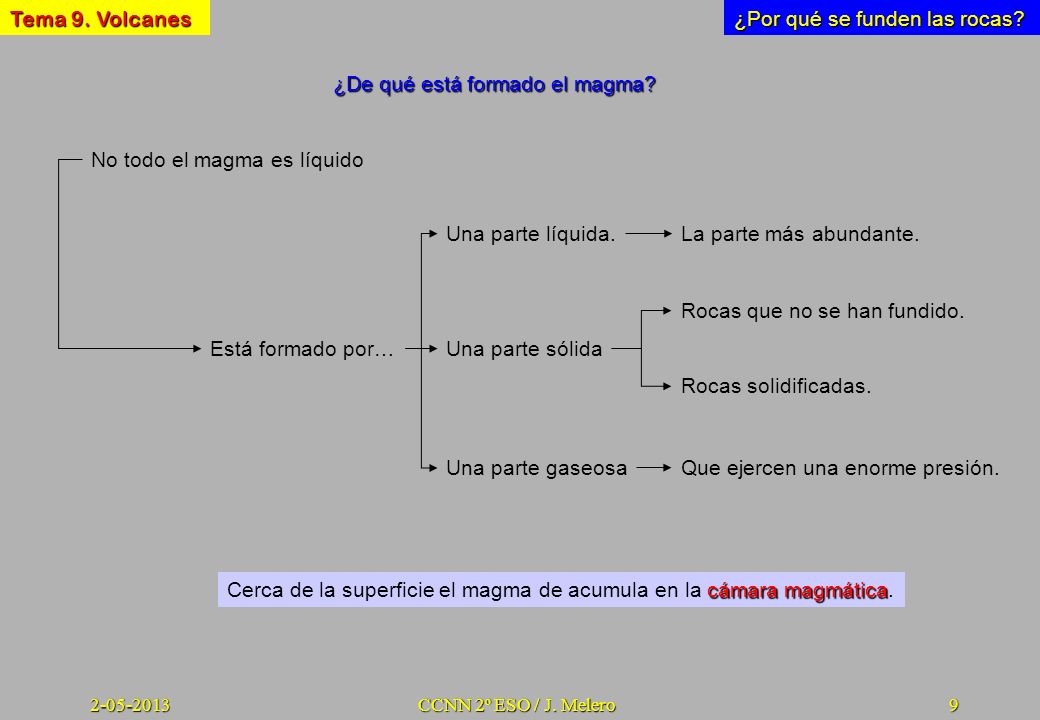

¿De qué está formado el magma? No todo el magma es líquido Una parte líquida. La parte más abundante. Rocas que no se han fundido. Está formado por… Una parte sólida Rocas solidificadas. Una parte gaseosa Que ejercen una enorme presión. Cerca de la superficie el magma de acumula en la cámara magmática. CCNN 2º ESO / J. Melero

10 ¿Por qué se funden las rocas?

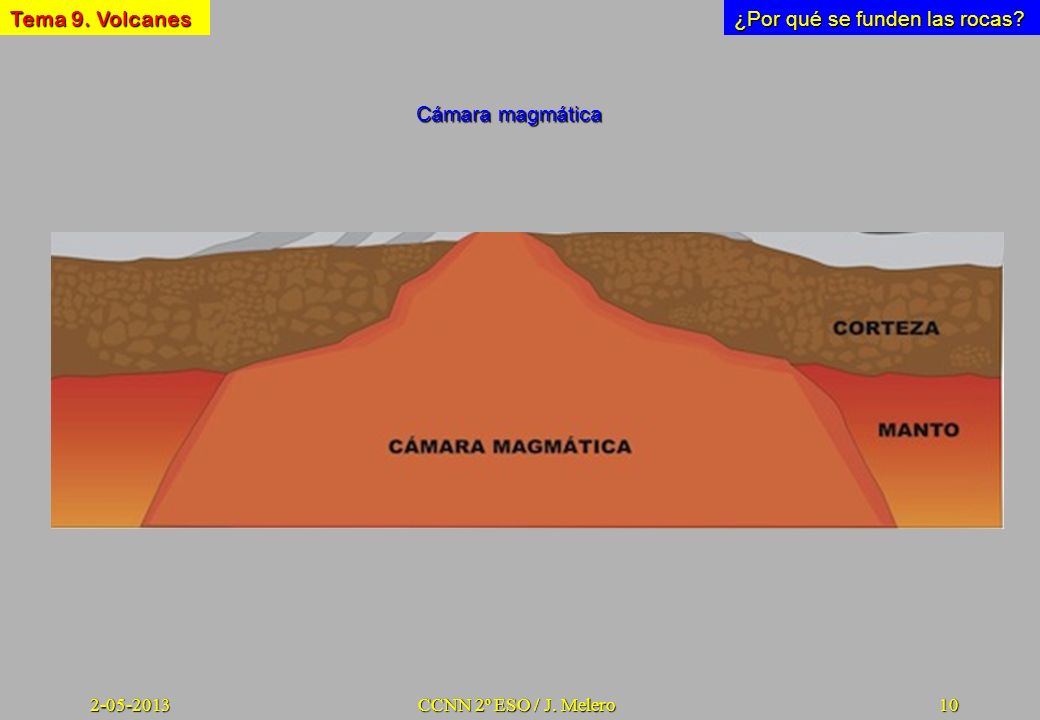

Cámara magmática CCNN 2º ESO / J. Melero

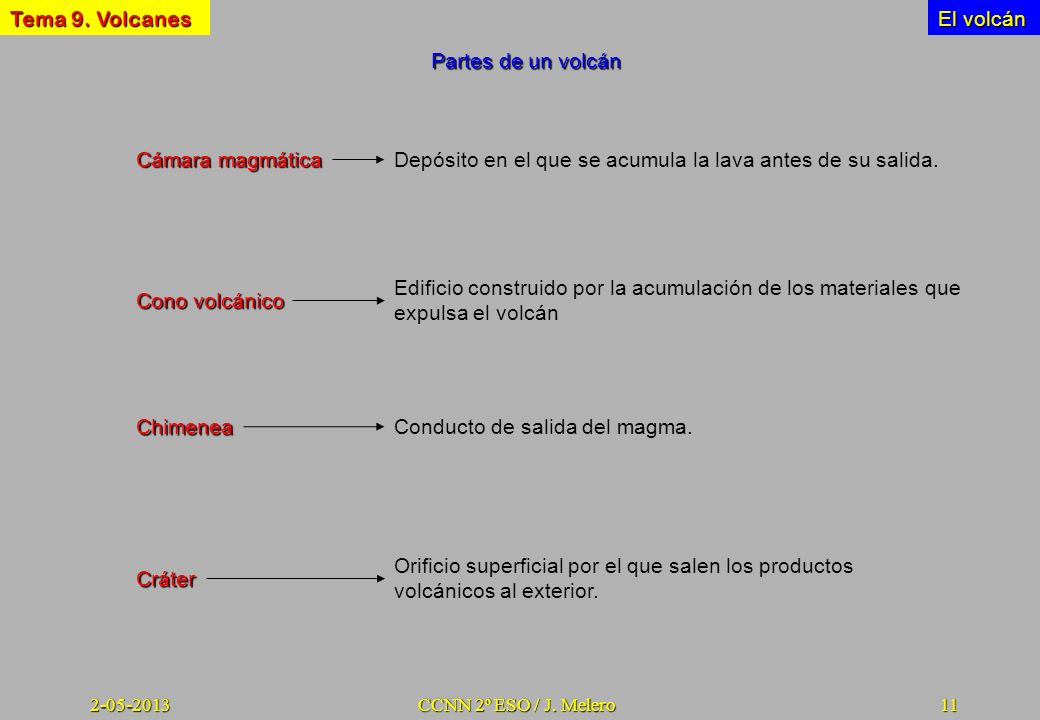

11 Depósito en el que se acumula la lava antes de su salida.
El volcán Partes de un volcán Cámara magmática Depósito en el que se acumula la lava antes de su salida. Edificio construido por la acumulación de los materiales que expulsa el volcán Cono volcánico Chimenea Conducto de salida del magma. Orificio superficial por el que salen los productos volcánicos al exterior. Cráter CCNN 2º ESO / J. Melero

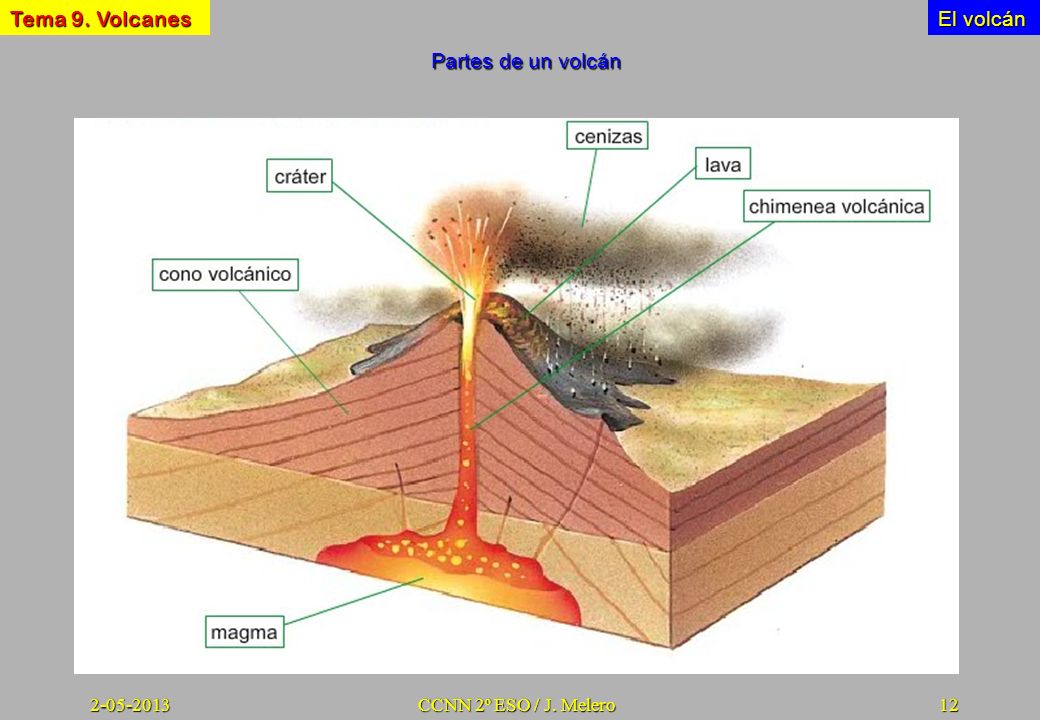

12 El volcán Partes de un volcán CCNN 2º ESO / J. Melero

13 Formas de los conos volcánicos

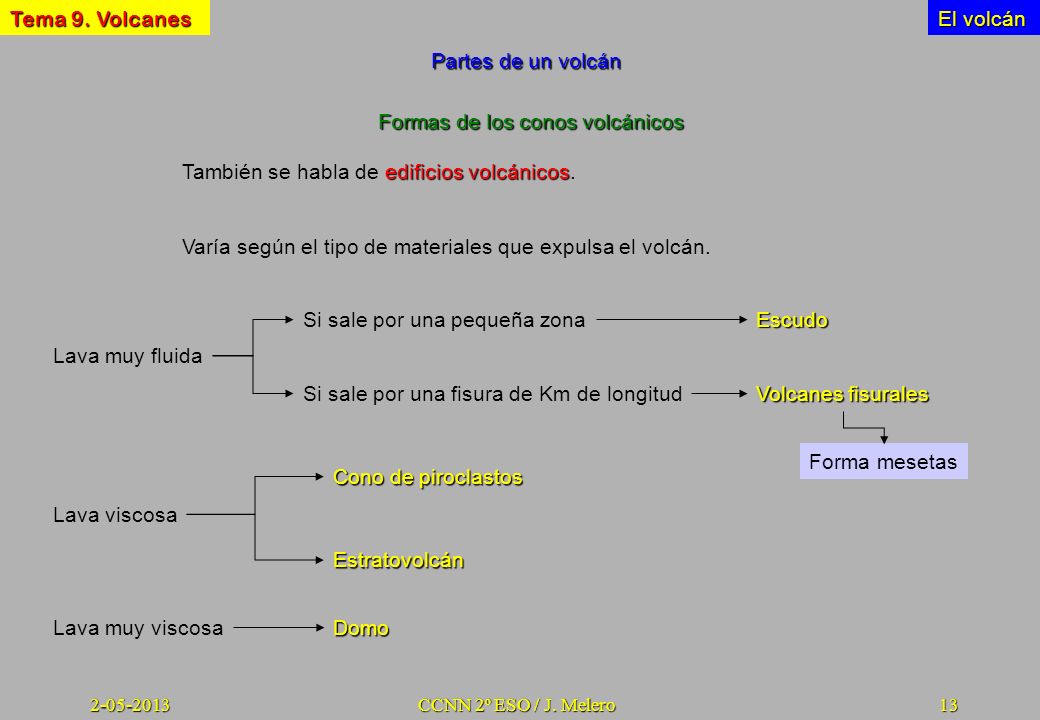

El volcán Partes de un volcán Formas de los conos volcánicos También se habla de edificios volcánicos. Varía según el tipo de materiales que expulsa el volcán. Si sale por una pequeña zona Escudo Lava muy fluida Si sale por una fisura de Km de longitud Volcanes fisurales Forma mesetas Cono de piroclastos Lava viscosa Estratovolcán Lava muy viscosa Domo CCNN 2º ESO / J. Melero

14 Formas de los conos volcánicos

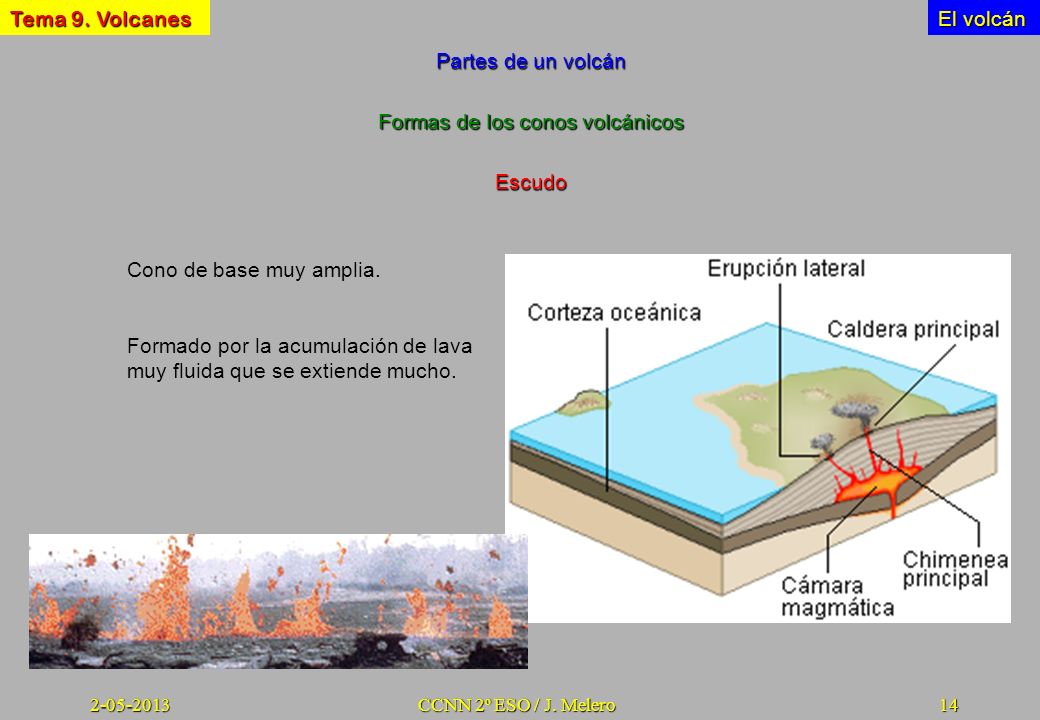

El volcán Partes de un volcán Formas de los conos volcánicos Escudo Cono de base muy amplia. Formado por la acumulación de lava muy fluida que se extiende mucho. CCNN 2º ESO / J. Melero

15 Formas de los conos volcánicos

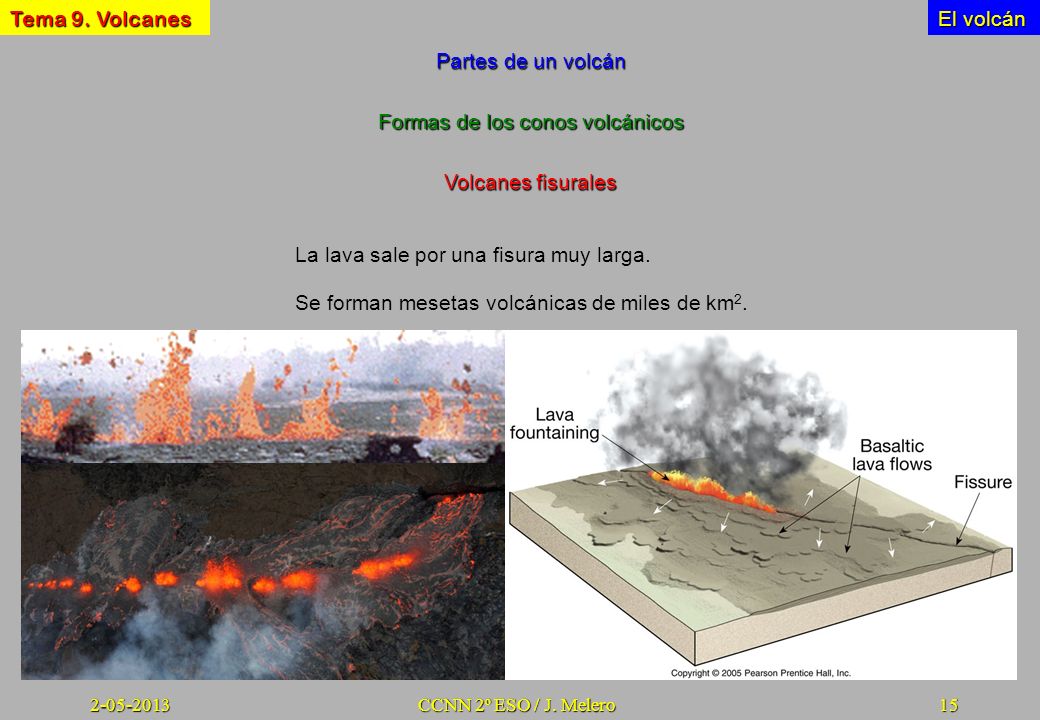

El volcán Partes de un volcán Formas de los conos volcánicos Volcanes fisurales La lava sale por una fisura muy larga. Se forman mesetas volcánicas de miles de km2. CCNN 2º ESO / J. Melero

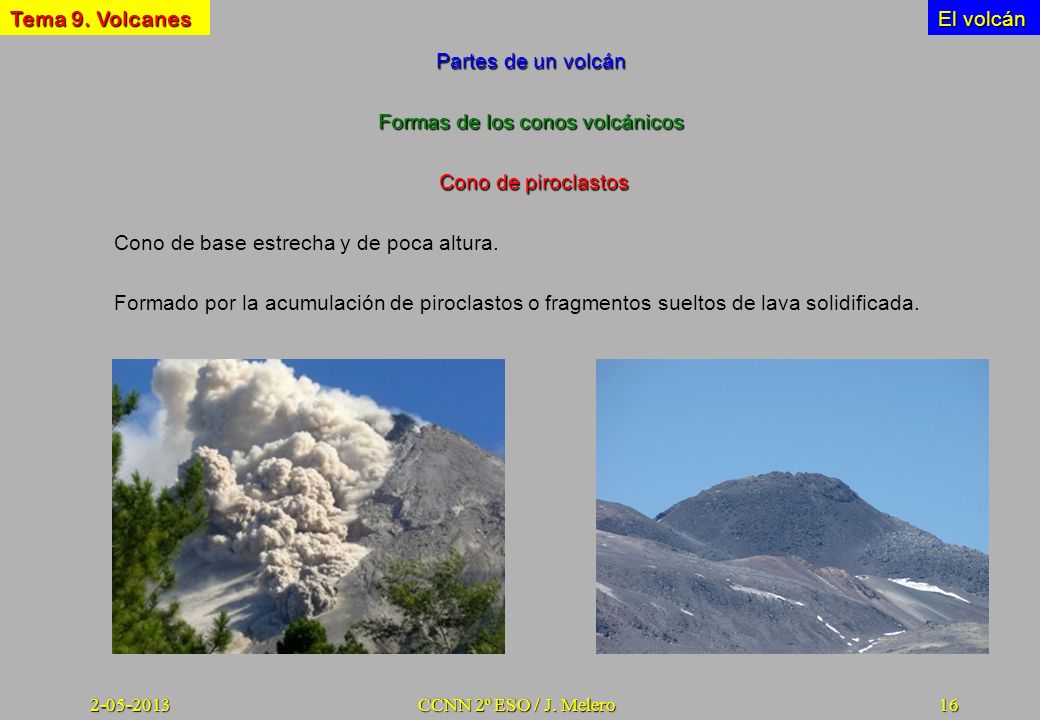

16 Formas de los conos volcánicos
El volcán Partes de un volcán Formas de los conos volcánicos Cono de piroclastos Cono de base estrecha y de poca altura. Formado por la acumulación de piroclastos o fragmentos sueltos de lava solidificada. CCNN 2º ESO / J. Melero

17 Formas de los conos volcánicos

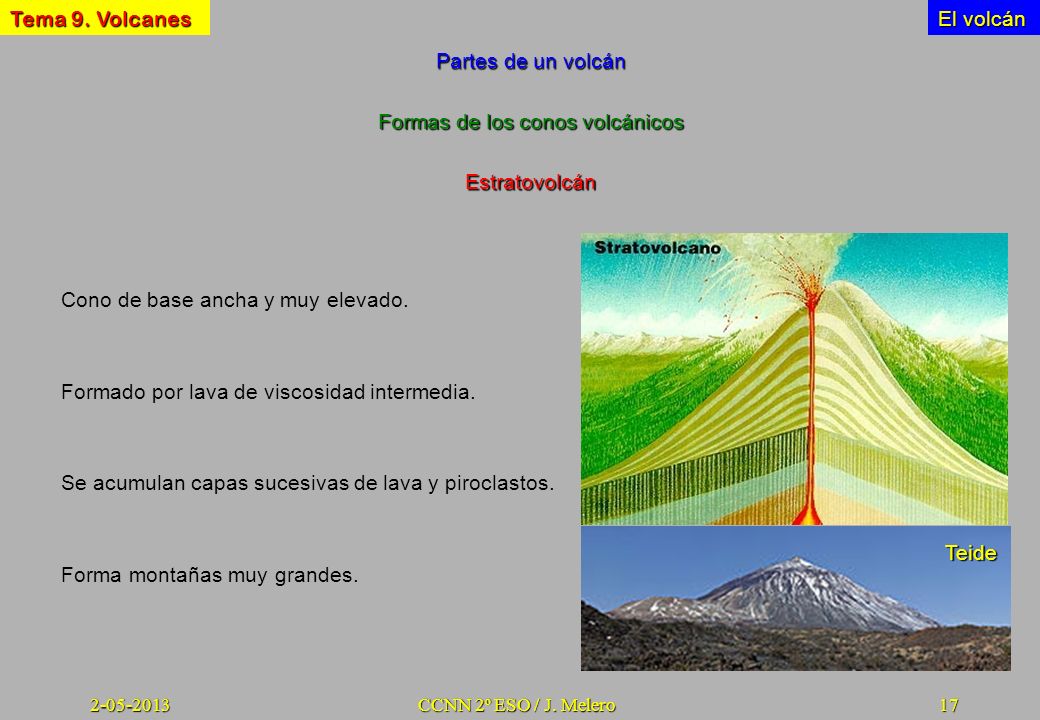

El volcán Partes de un volcán Formas de los conos volcánicos Estratovolcán Cono de base ancha y muy elevado. Formado por lava de viscosidad intermedia. Se acumulan capas sucesivas de lava y piroclastos. Teide Forma montañas muy grandes. CCNN 2º ESO / J. Melero

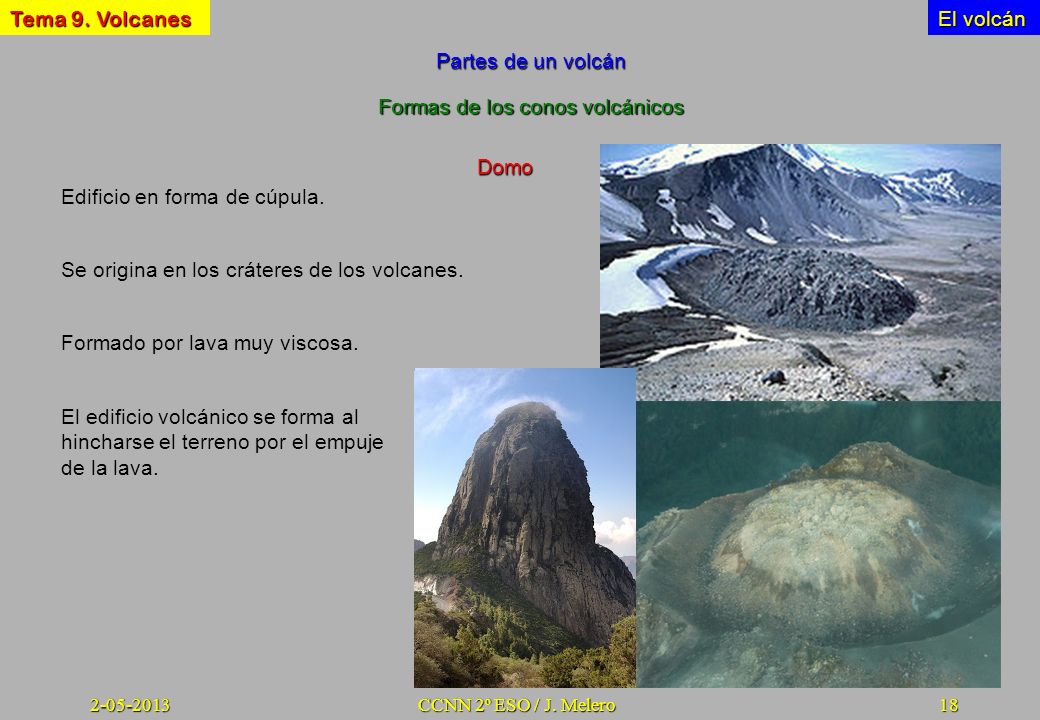

18 Formas de los conos volcánicos
El volcán Partes de un volcán Formas de los conos volcánicos Domo Edificio en forma de cúpula. Se origina en los cráteres de los volcanes. Formado por lava muy viscosa. El edificio volcánico se forma al hincharse el terreno por el empuje de la lava. CCNN 2º ESO / J. Melero

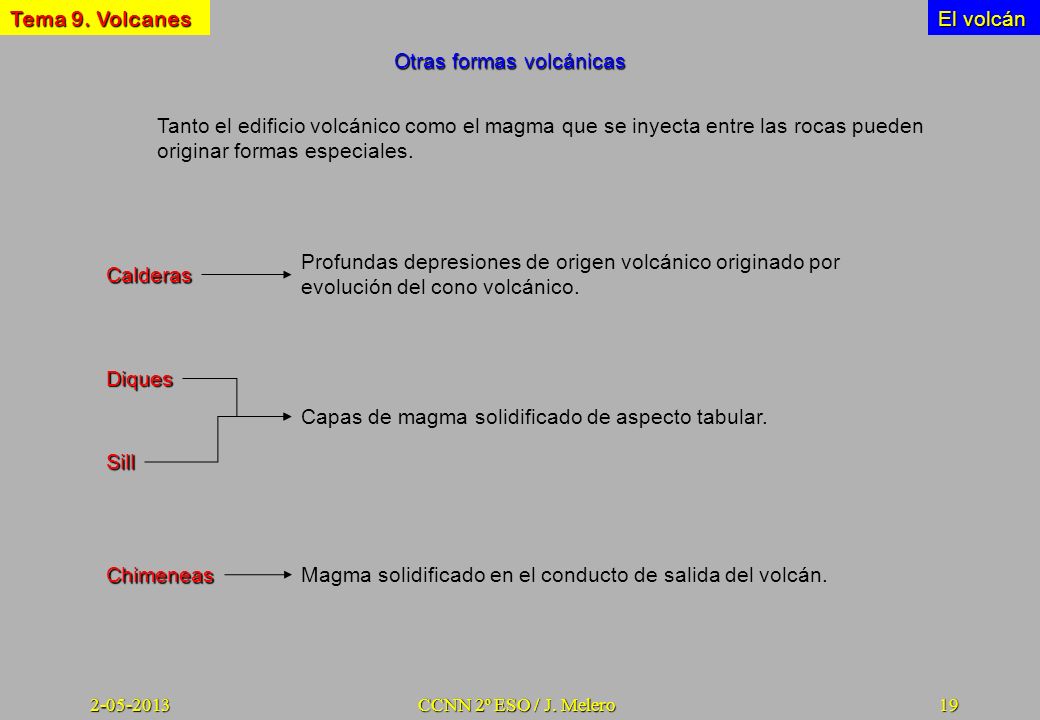

19 Otras formas volcánicas
El volcán Otras formas volcánicas Tanto el edificio volcánico como el magma que se inyecta entre las rocas pueden originar formas especiales. Profundas depresiones de origen volcánico originado por evolución del cono volcánico. Calderas Diques Capas de magma solidificado de aspecto tabular. Sill Chimeneas Magma solidificado en el conducto de salida del volcán. CCNN 2º ESO / J. Melero

20 Otras formas volcánicas

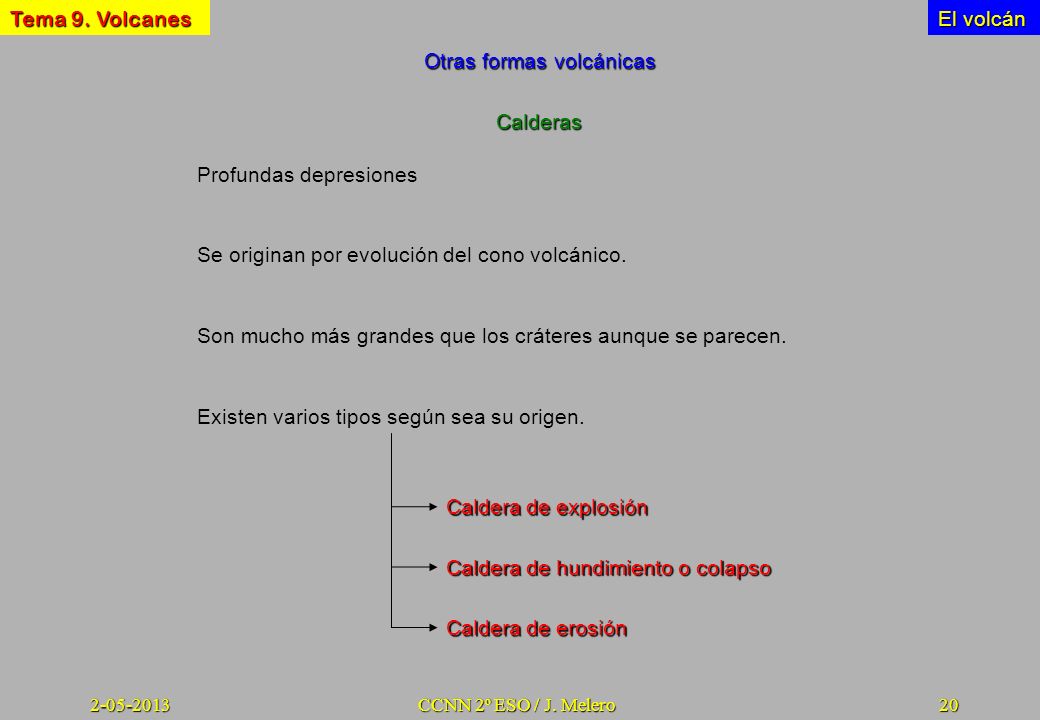

El volcán Otras formas volcánicas Calderas Profundas depresiones Se originan por evolución del cono volcánico. Son mucho más grandes que los cráteres aunque se parecen. Existen varios tipos según sea su origen. Caldera de explosión Caldera de hundimiento o colapso Caldera de erosión CCNN 2º ESO / J. Melero

21 Otras formas volcánicas

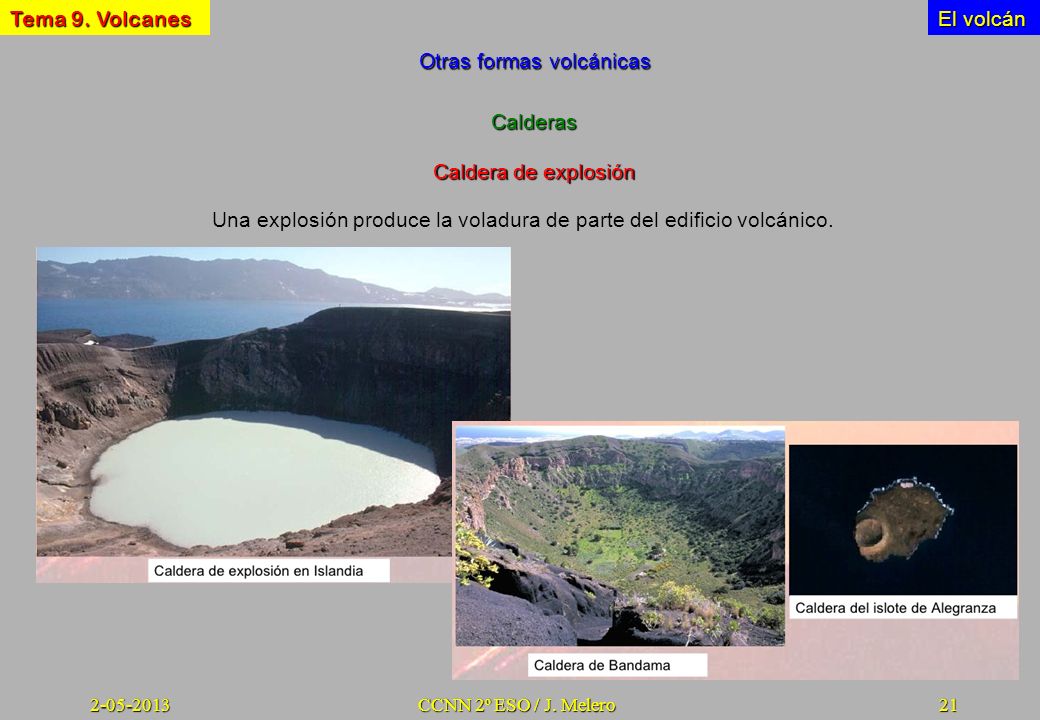

El volcán Otras formas volcánicas Calderas Caldera de explosión Una explosión produce la voladura de parte del edificio volcánico. CCNN 2º ESO / J. Melero

22 Otras formas volcánicas
El volcán Otras formas volcánicas Calderas Caldera de erosión Las aguas superficiales erosionan el cono volcánico. Caldera de Taburiente (Isla de la Palma) CCNN 2º ESO / J. Melero

23 Otras formas volcánicas

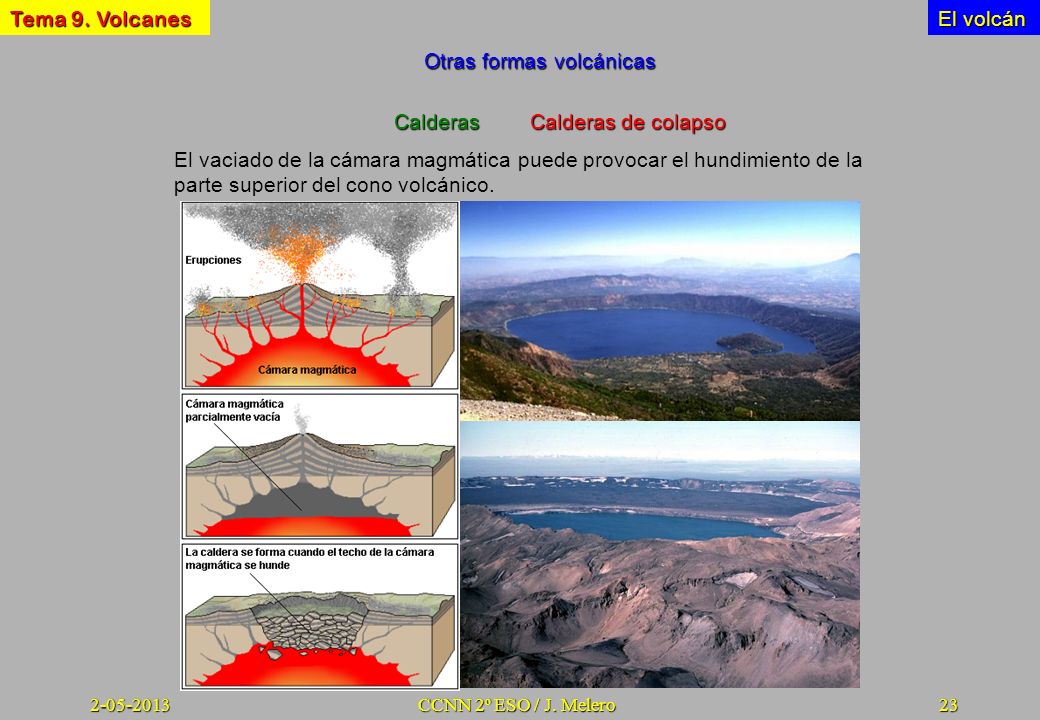

El volcán Otras formas volcánicas Calderas Calderas de colapso El vaciado de la cámara magmática puede provocar el hundimiento de la parte superior del cono volcánico. CCNN 2º ESO / J. Melero

24 Otras formas volcánicas

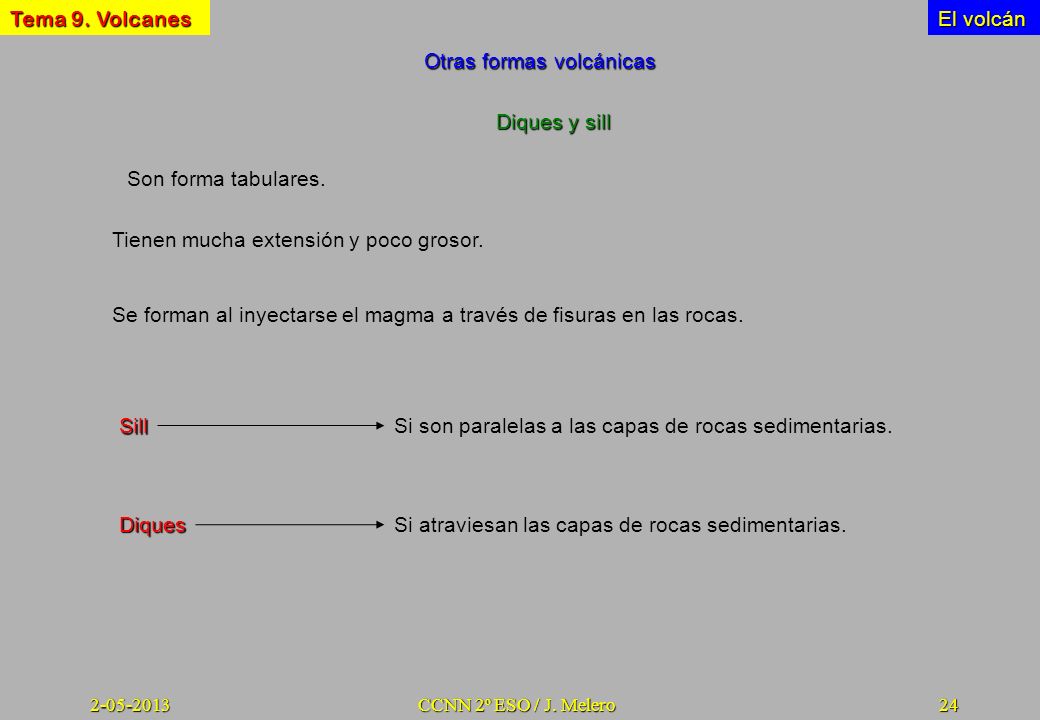

El volcán Otras formas volcánicas Diques y sill Son forma tabulares. Tienen mucha extensión y poco grosor. Se forman al inyectarse el magma a través de fisuras en las rocas. Sill Si son paralelas a las capas de rocas sedimentarias. Diques Si atraviesan las capas de rocas sedimentarias. CCNN 2º ESO / J. Melero

25 Otras formas volcánicas

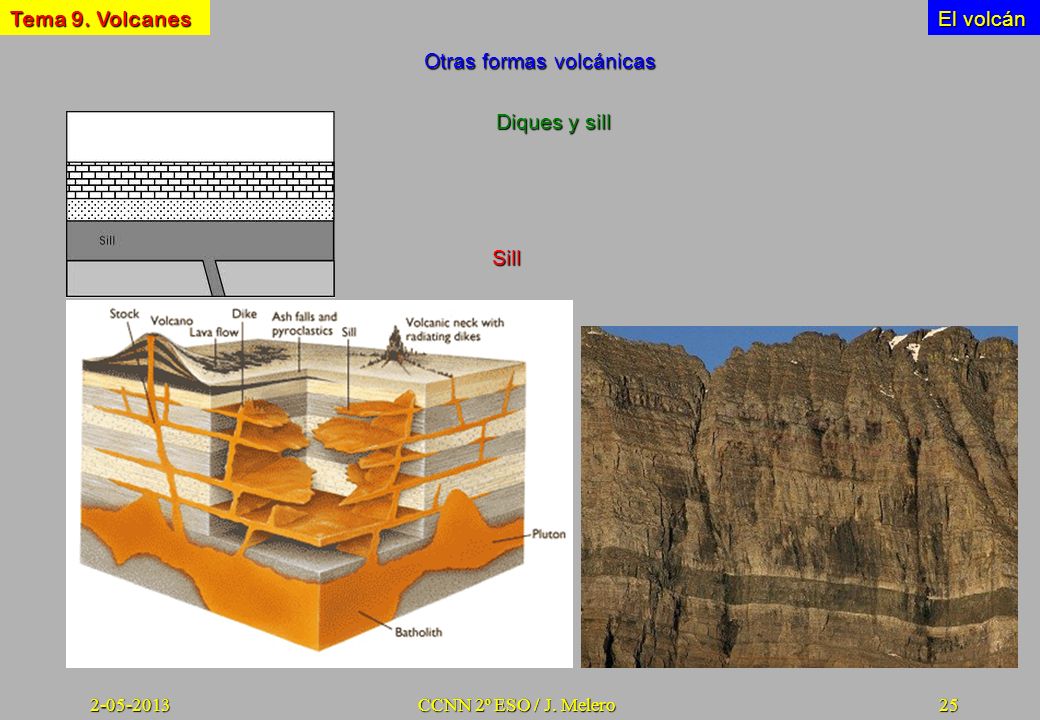

El volcán Otras formas volcánicas Diques y sill Sill CCNN 2º ESO / J. Melero

26 Otras formas volcánicas

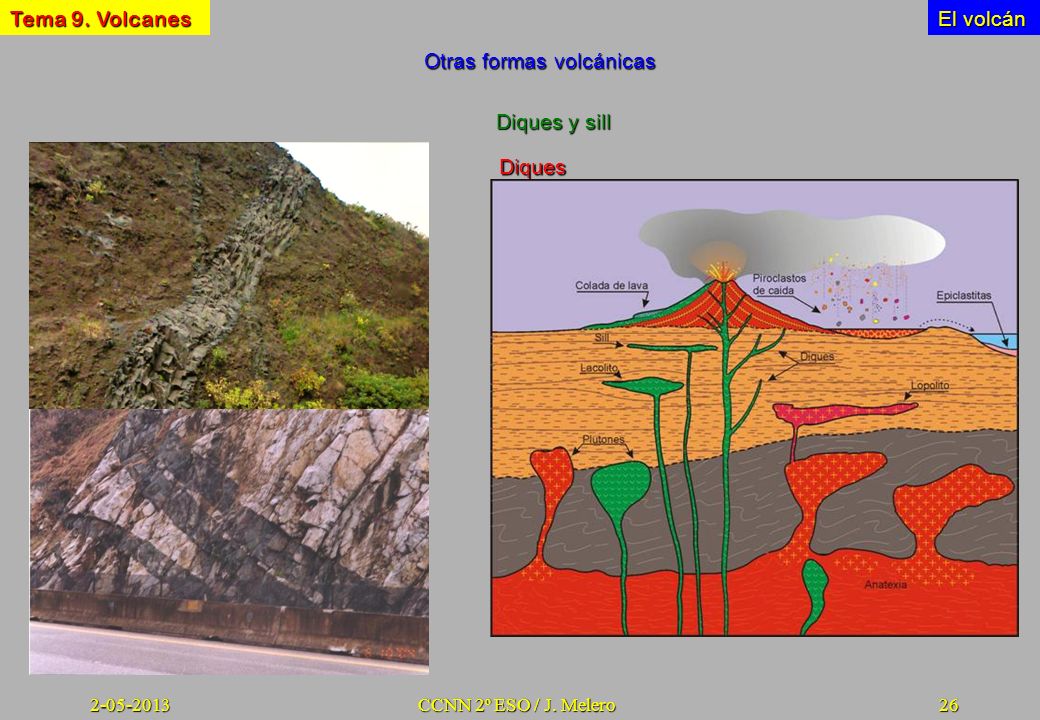

El volcán Otras formas volcánicas Diques y sill Diques CCNN 2º ESO / J. Melero

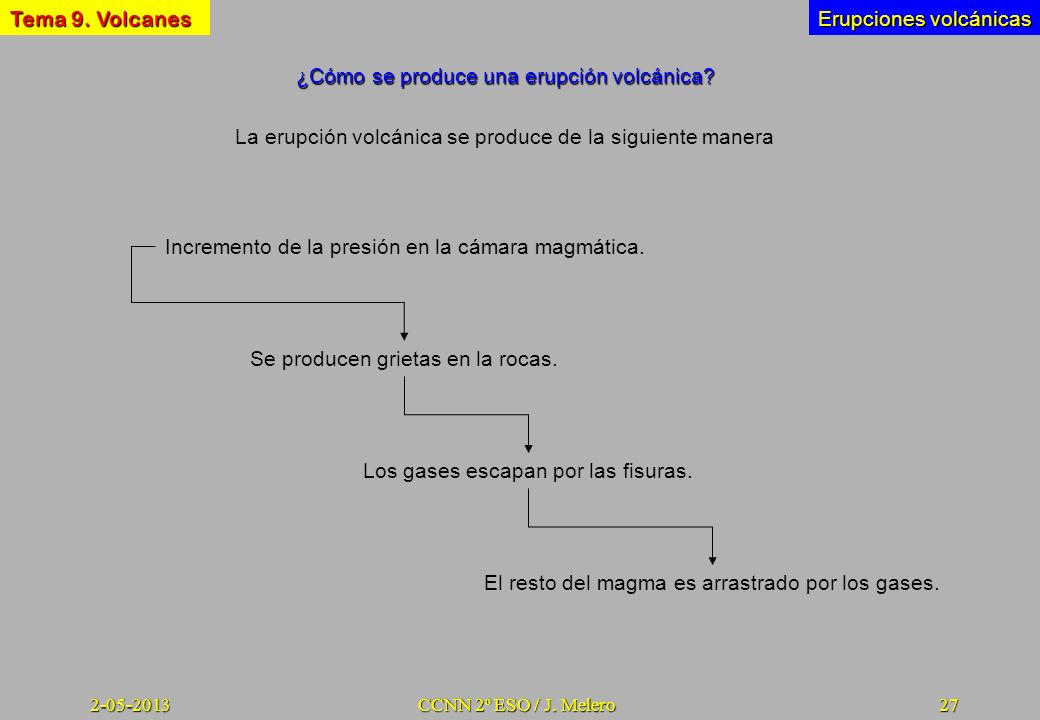

27 Erupciones volcánicas
¿Cómo se produce una erupción volcánica? La erupción volcánica se produce de la siguiente manera Incremento de la presión en la cámara magmática. Se producen grietas en la rocas. Los gases escapan por las fisuras. El resto del magma es arrastrado por los gases. CCNN 2º ESO / J. Melero

28 Erupciones volcánicas

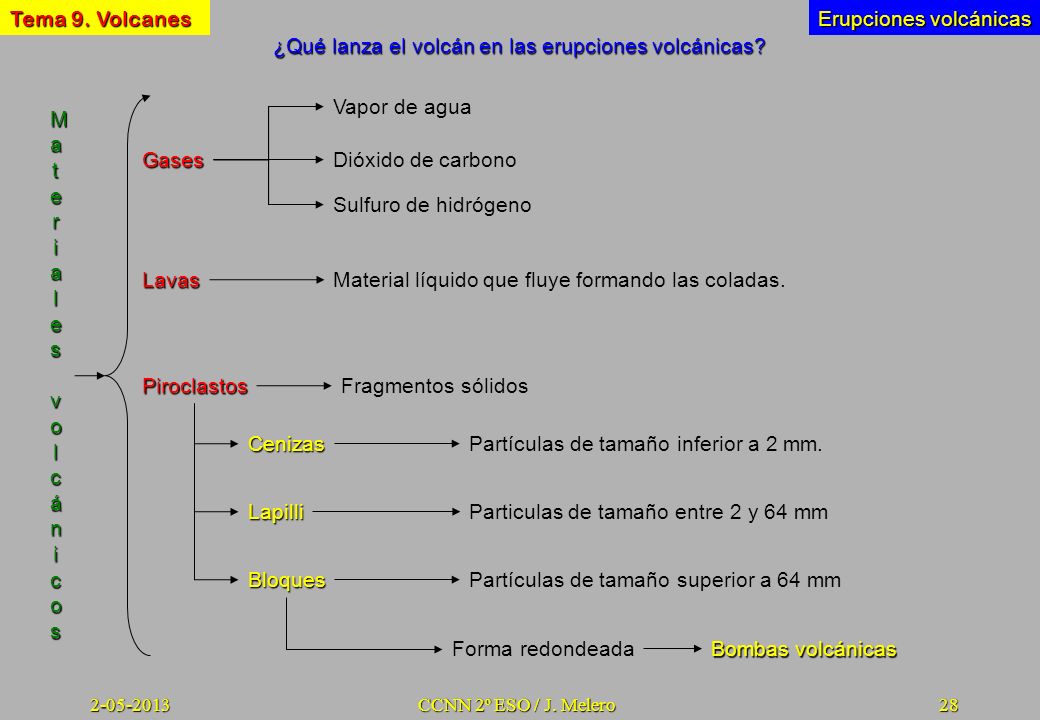

¿Qué lanza el volcán en las erupciones volcánicas? Vapor de agua Materiales volcánicos Gases Dióxido de carbono Sulfuro de hidrógeno Lavas Material líquido que fluye formando las coladas. Piroclastos Fragmentos sólidos Cenizas Partículas de tamaño inferior a 2 mm. Lapilli Particulas de tamaño entre 2 y 64 mm Bloques Partículas de tamaño superior a 64 mm Forma redondeada Bombas volcánicas CCNN 2º ESO / J. Melero

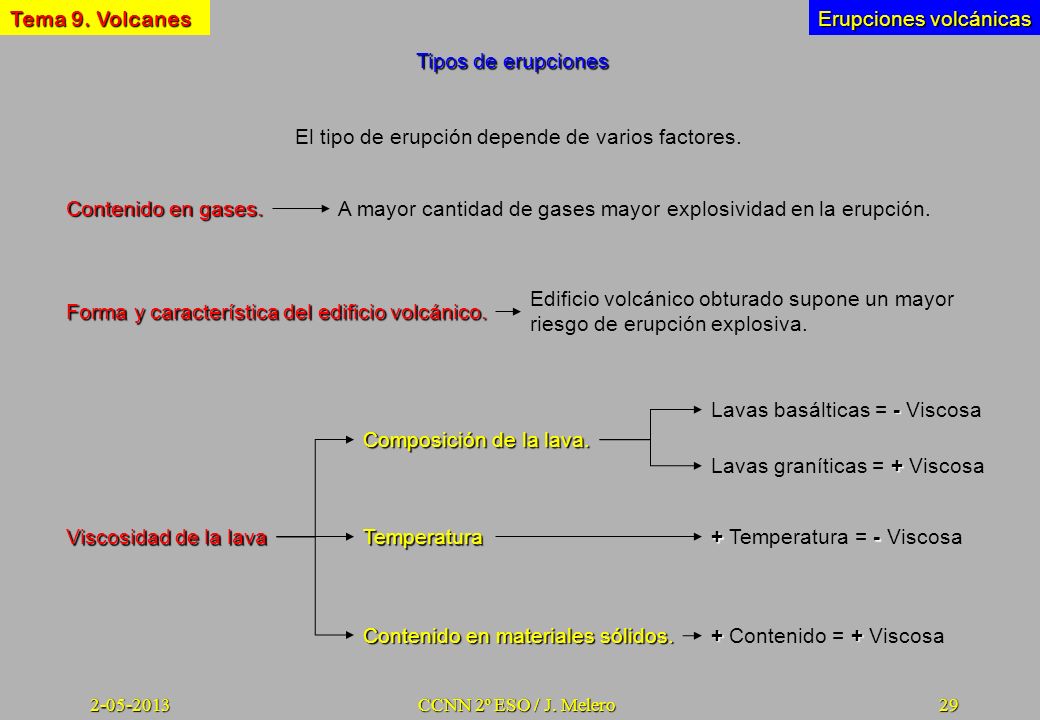

29 Erupciones volcánicas
Tipos de erupciones El tipo de erupción depende de varios factores. Contenido en gases. A mayor cantidad de gases mayor explosividad en la erupción. Edificio volcánico obturado supone un mayor riesgo de erupción explosiva. Forma y característica del edificio volcánico. Lavas basálticas = - Viscosa Composición de la lava. Lavas graníticas = + Viscosa Viscosidad de la lava Temperatura + Temperatura = - Viscosa Contenido en materiales sólidos. + Contenido = + Viscosa CCNN 2º ESO / J. Melero

30 Erupciones volcánicas

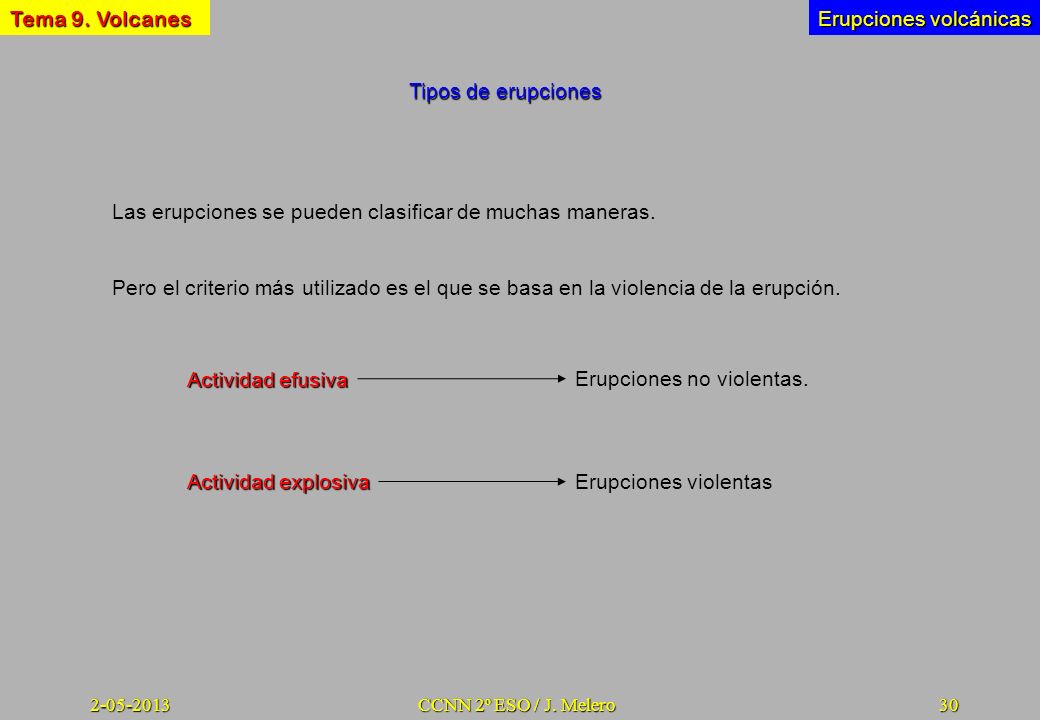

Tipos de erupciones Las erupciones se pueden clasificar de muchas maneras. Pero el criterio más utilizado es el que se basa en la violencia de la erupción. Actividad efusiva Erupciones no violentas. Actividad explosiva Erupciones violentas CCNN 2º ESO / J. Melero

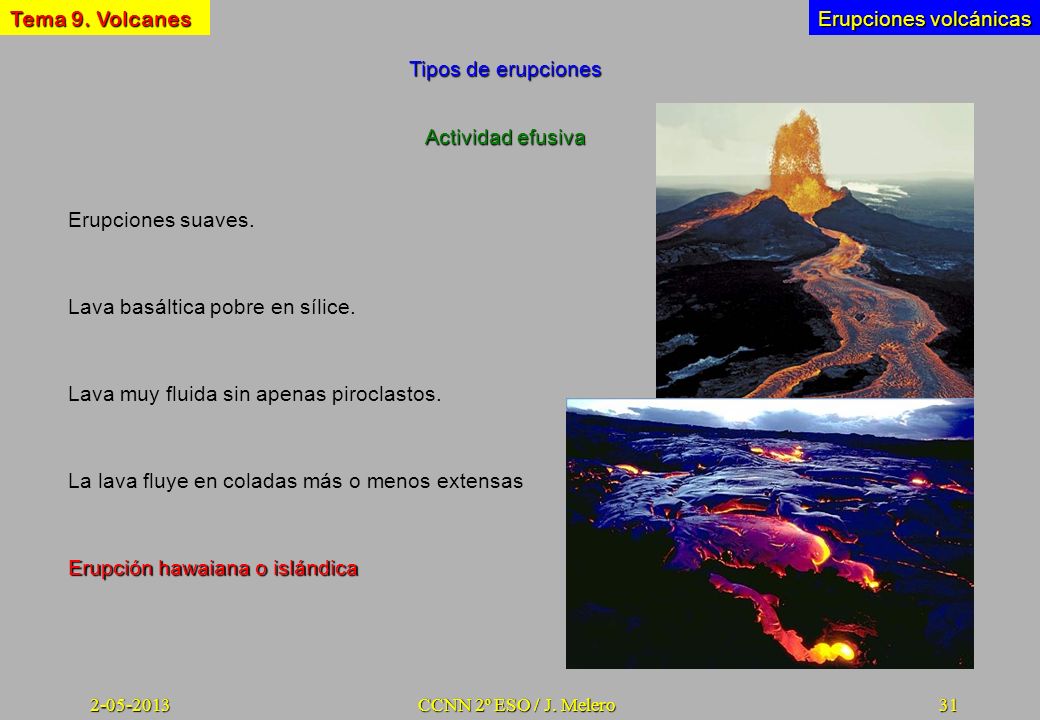

31 Erupciones volcánicas
Tipos de erupciones Actividad efusiva Erupciones suaves. Lava basáltica pobre en sílice. Lava muy fluida sin apenas piroclastos. La lava fluye en coladas más o menos extensas Erupción hawaiana o islándica CCNN 2º ESO / J. Melero

32 Erupciones volcánicas

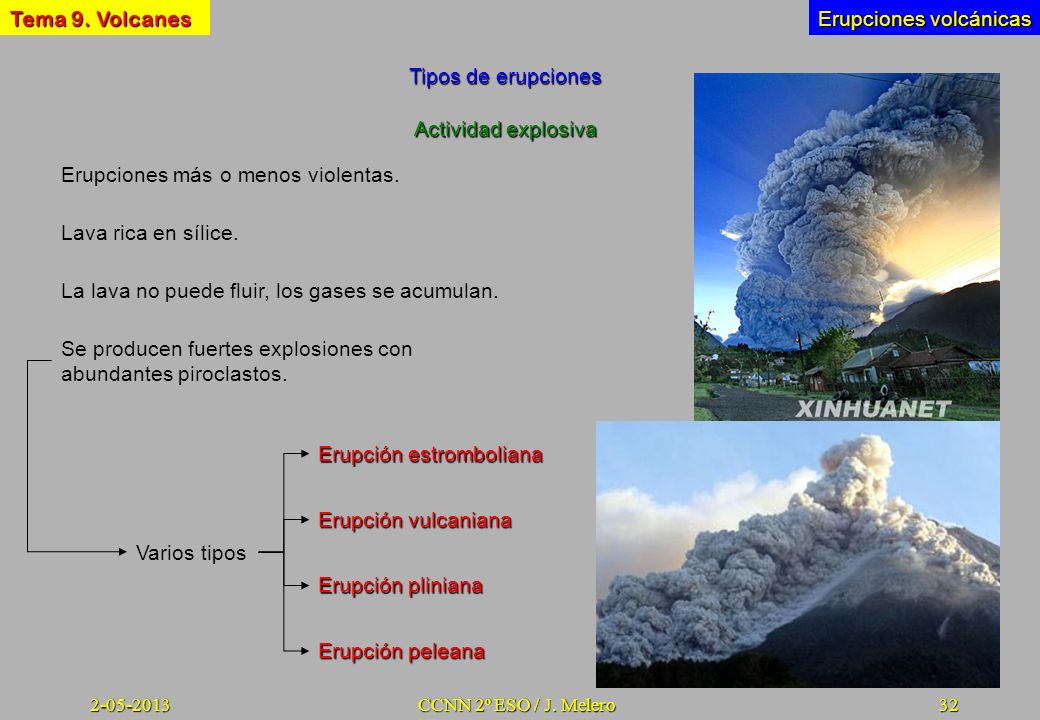

Tipos de erupciones Actividad explosiva Erupciones más o menos violentas. Lava rica en sílice. La lava no puede fluir, los gases se acumulan. Se producen fuertes explosiones con abundantes piroclastos. Erupción estromboliana Erupción vulcaniana Varios tipos Erupción pliniana Erupción peleana CCNN 2º ESO / J. Melero

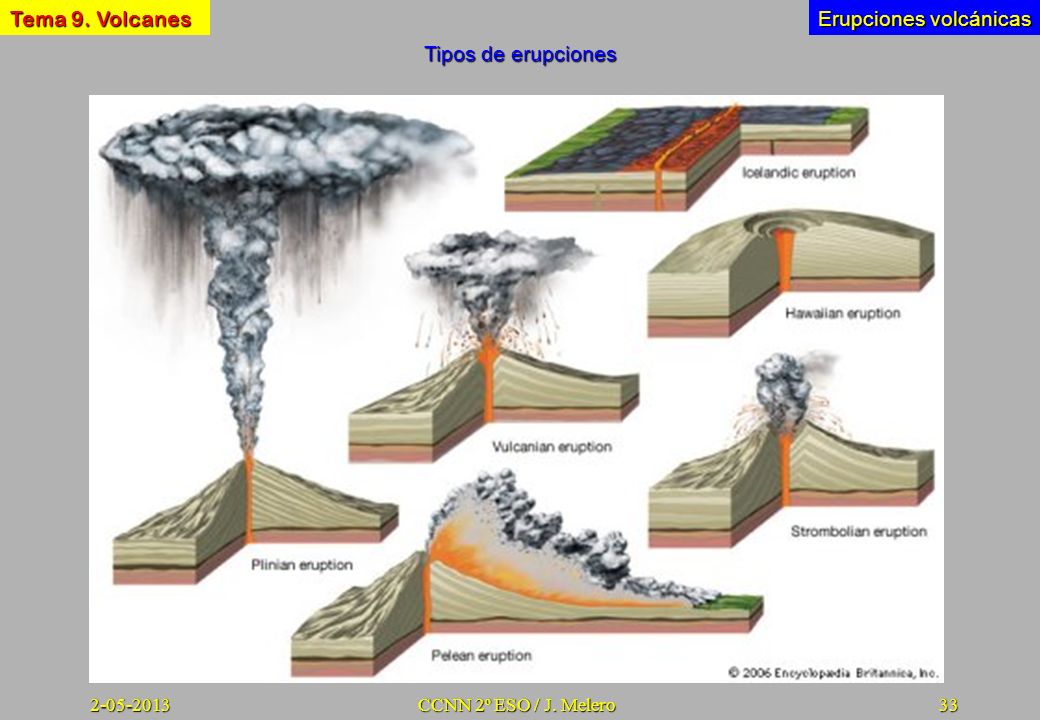

33 Erupciones volcánicas
Tipos de erupciones CCNN 2º ESO / J. Melero

34 Erupciones volcánicas
CCNN 2º ESO / J. Melero

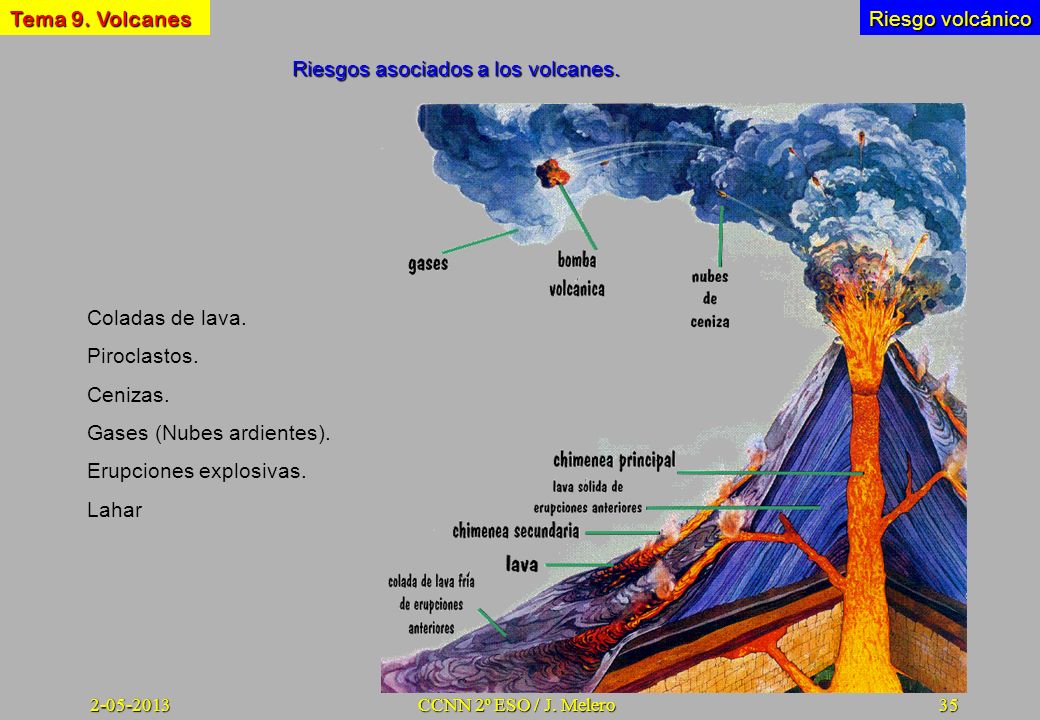

35 Riesgos asociados a los volcanes.
Riesgo volcánico Riesgos asociados a los volcanes. Coladas de lava. Piroclastos. Cenizas. Gases (Nubes ardientes). Erupciones explosivas. Lahar CCNN 2º ESO / J. Melero

36 Su poder destructivo se debe a la altísima temperatura de la lava.
Riesgo volcánico Coladas de lava Su poder destructivo se debe a la altísima temperatura de la lava. CCNN 2º ESO / J. Melero

37 Erupción de piroclastos
Riesgo volcánico Erupción de piroclastos Los piroclastos (trozos ardientes) son rocas originadas por la lava al enfriarse en el aire. Pueden tener tamaños muy variables y ser lanzados a mucha distancia. CCNN 2º ESO / J. Melero

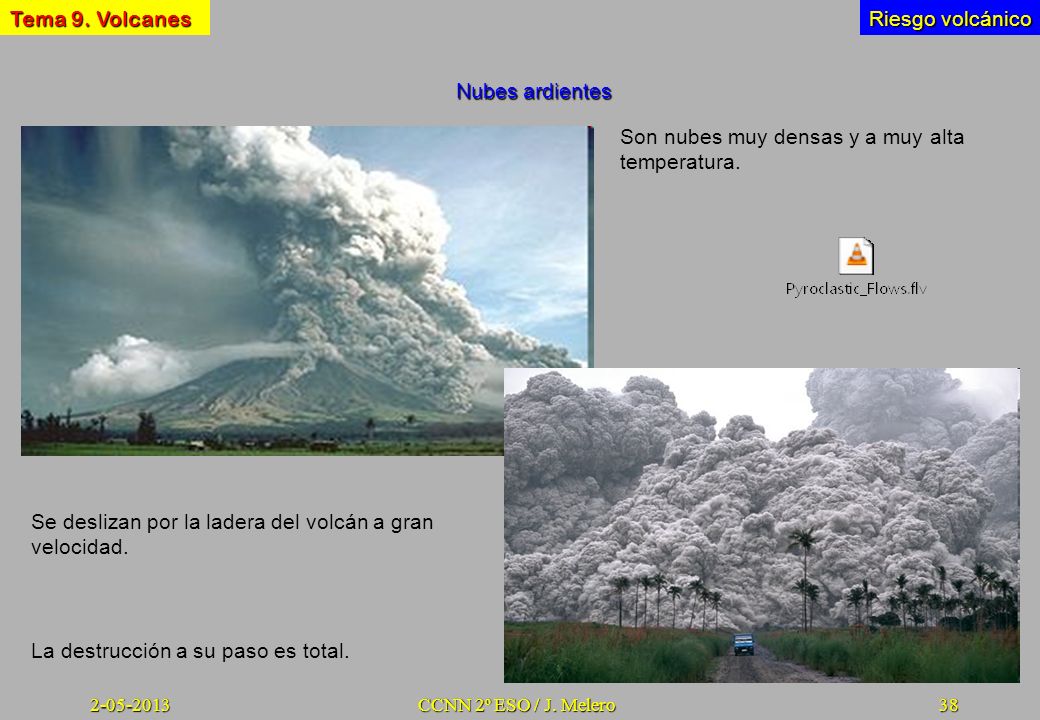

38 Son nubes muy densas y a muy alta temperatura.
Riesgo volcánico Nubes ardientes Son nubes muy densas y a muy alta temperatura. Se deslizan por la ladera del volcán a gran velocidad. La destrucción a su paso es total. CCNN 2º ESO / J. Melero

39 Erupciones explosivas
Riesgo volcánico Erupciones explosivas Erupción del monte Santa Helena (EE.UU.) El Volcán después de la erupción. CCNN 2º ESO / J. Melero

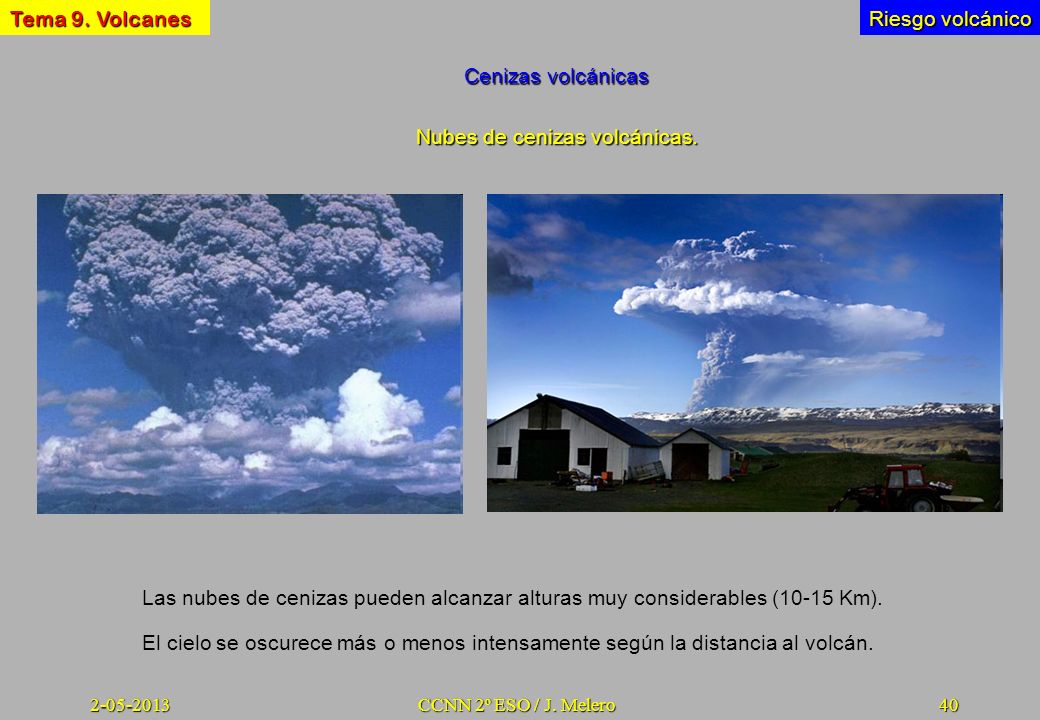

40 Nubes de cenizas volcánicas.
Riesgo volcánico Cenizas volcánicas Nubes de cenizas volcánicas. Las nubes de cenizas pueden alcanzar alturas muy considerables (10-15 Km). El cielo se oscurece más o menos intensamente según la distancia al volcán. CCNN 2º ESO / J. Melero

41 Riesgo volcánico Cenizas volcánicas

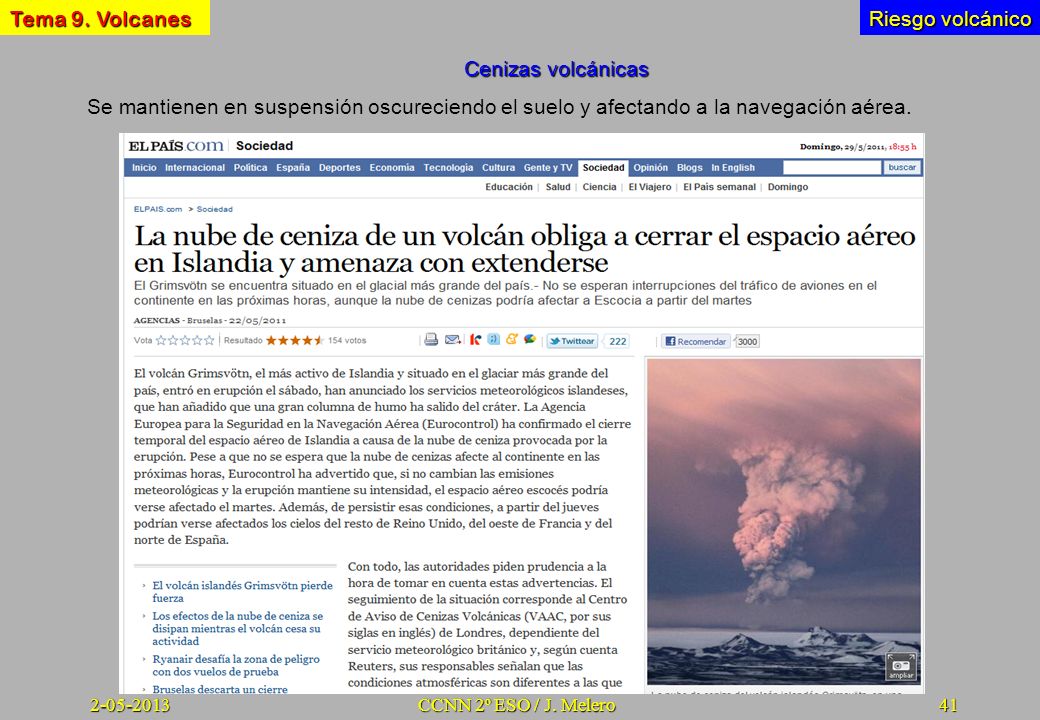

Se mantienen en suspensión oscureciendo el suelo y afectando a la navegación aérea. CCNN 2º ESO / J. Melero

42 Riesgo volcánico Cenizas volcánicas

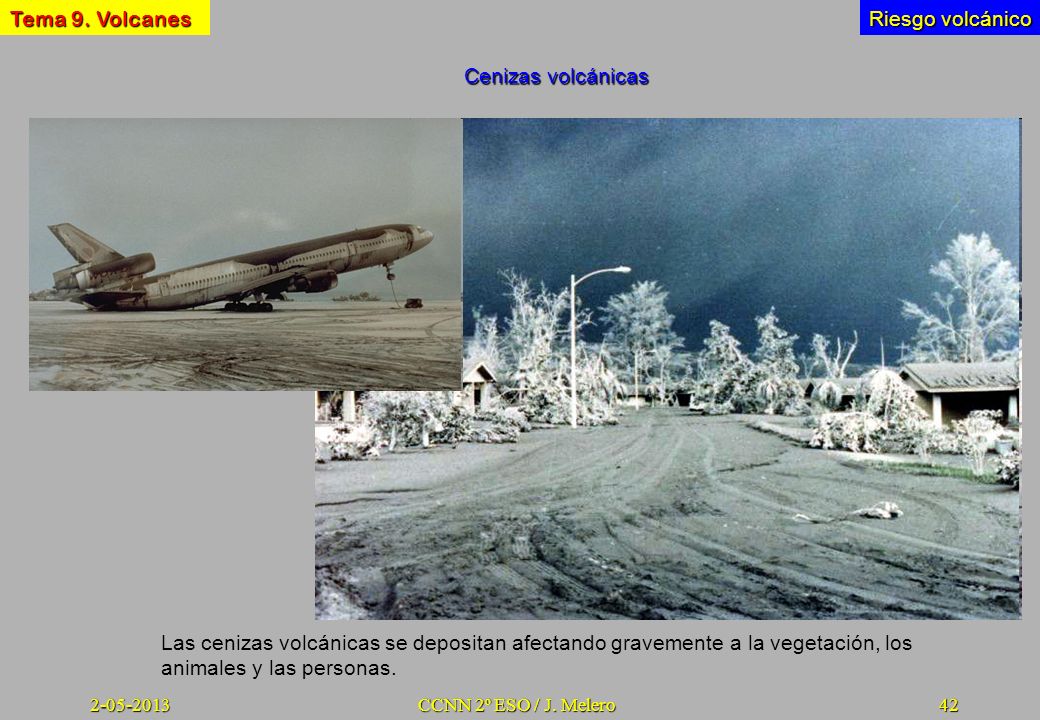

Las cenizas volcánicas se depositan afectando gravemente a la vegetación, los animales y las personas. CCNN 2º ESO / J. Melero

43 Por lluvias torrenciales.

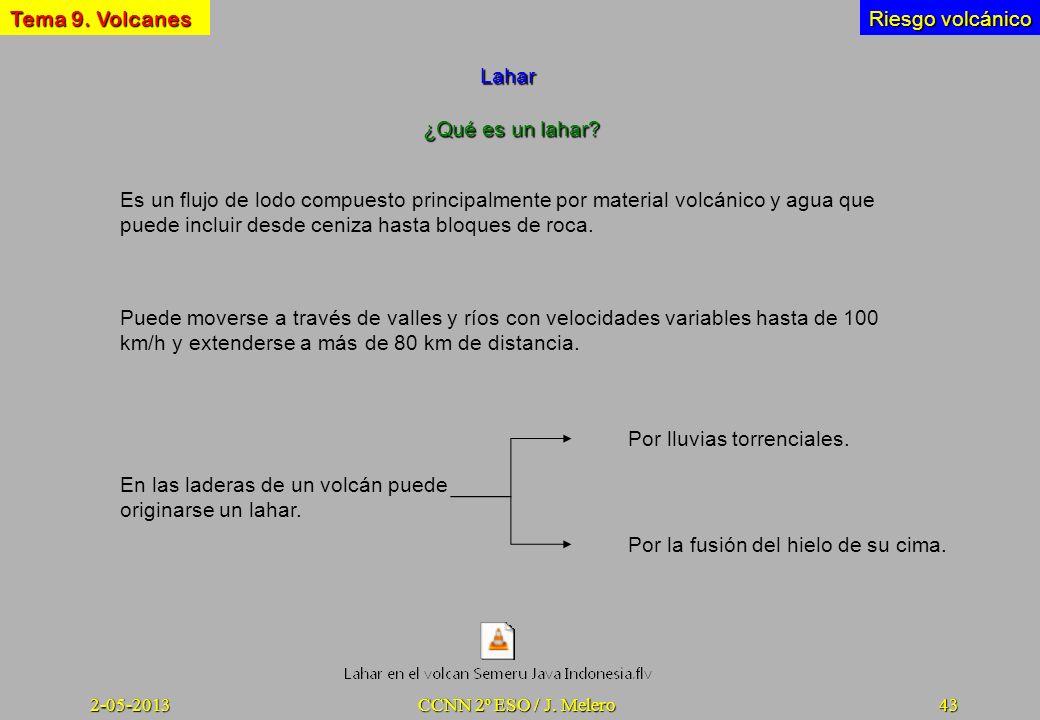

Riesgo volcánico Lahar ¿Qué es un lahar? Es un flujo de lodo compuesto principalmente por material volcánico y agua que puede incluir desde ceniza hasta bloques de roca. Puede moverse a través de valles y ríos con velocidades variables hasta de 100 km/h y extenderse a más de 80 km de distancia. Por lluvias torrenciales. En las laderas de un volcán puede originarse un lahar. Por la fusión del hielo de su cima. CCNN 2º ESO / J. Melero

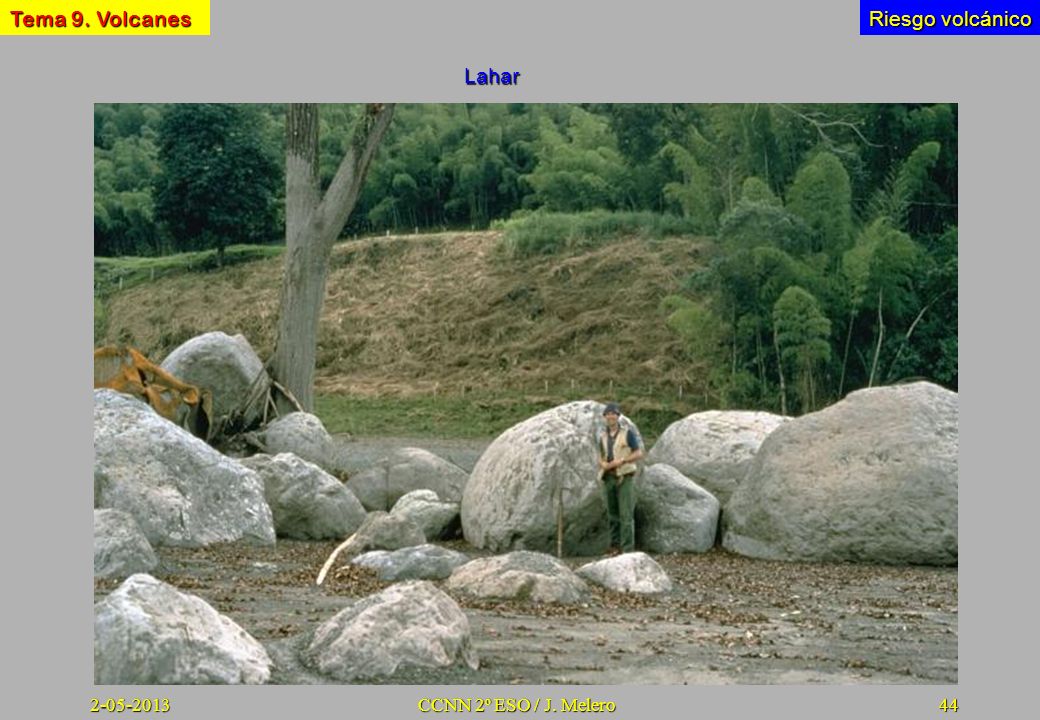

44 Riesgo volcánico Lahar CCNN 2º ESO / J. Melero

45 Lahar del Nevado del Ruíz

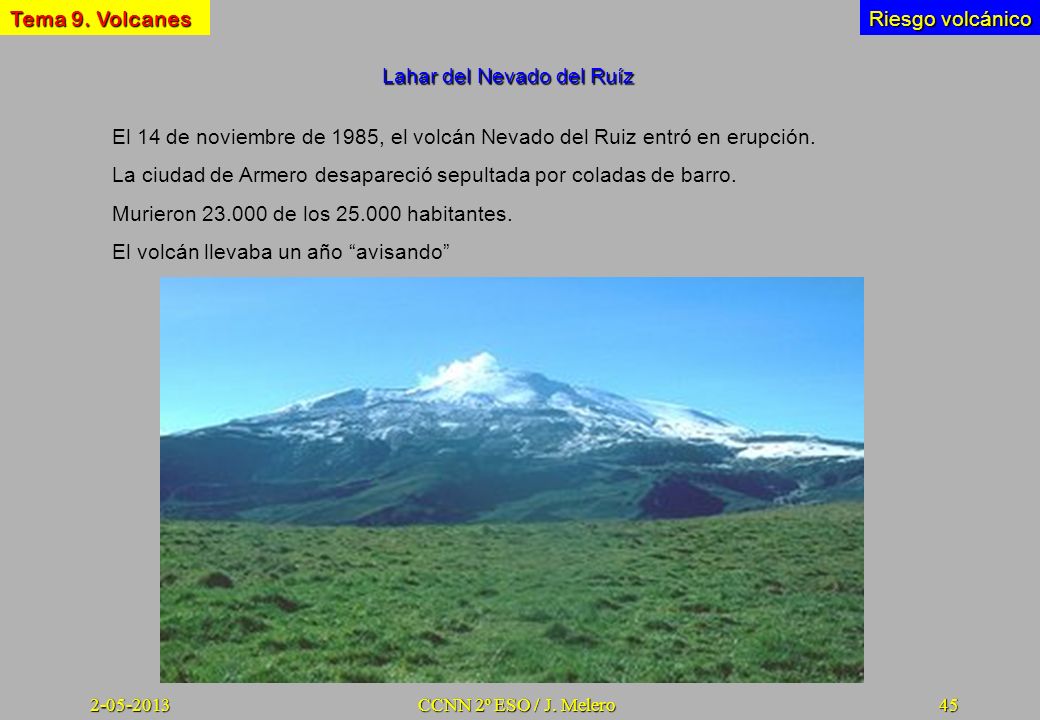

Riesgo volcánico Lahar del Nevado del Ruíz El 14 de noviembre de 1985, el volcán Nevado del Ruiz entró en erupción. La ciudad de Armero desapareció sepultada por coladas de barro. Murieron de los habitantes. El volcán llevaba un año “avisando” CCNN 2º ESO / J. Melero

46 Lahar del Nevado del Ruíz
Riesgo volcánico Lahar del Nevado del Ruíz Posición del volcán Nevado del Ruiz (5.400 m). CCNN 2º ESO / J. Melero

47 Lahar del Nevado del Ruíz
Riesgo volcánico Lahar del Nevado del Ruíz La imagen de la niña Omayra Sánchez de 12 años dio la vuelta al mundo. CCNN 2º ESO / J. Melero

48 Lahar del Nevado del Ruíz
Riesgo volcánico Lahar del Nevado del Ruíz Nevado del Ruiz (5400 m) Casquete glaciar de 21 km2 y aproximadamente 500 millones de m3. Ríos Lagunillas y Azufrado: 4500 desnivel en 40 km (desde cima hasta Armero). Brusca fusión de 50 millones de m3 (apenas un 10%). Flujos de lodo (lahares) a 40 km/h el 13 de noviembre de 1985. CCNN 2º ESO / J. Melero

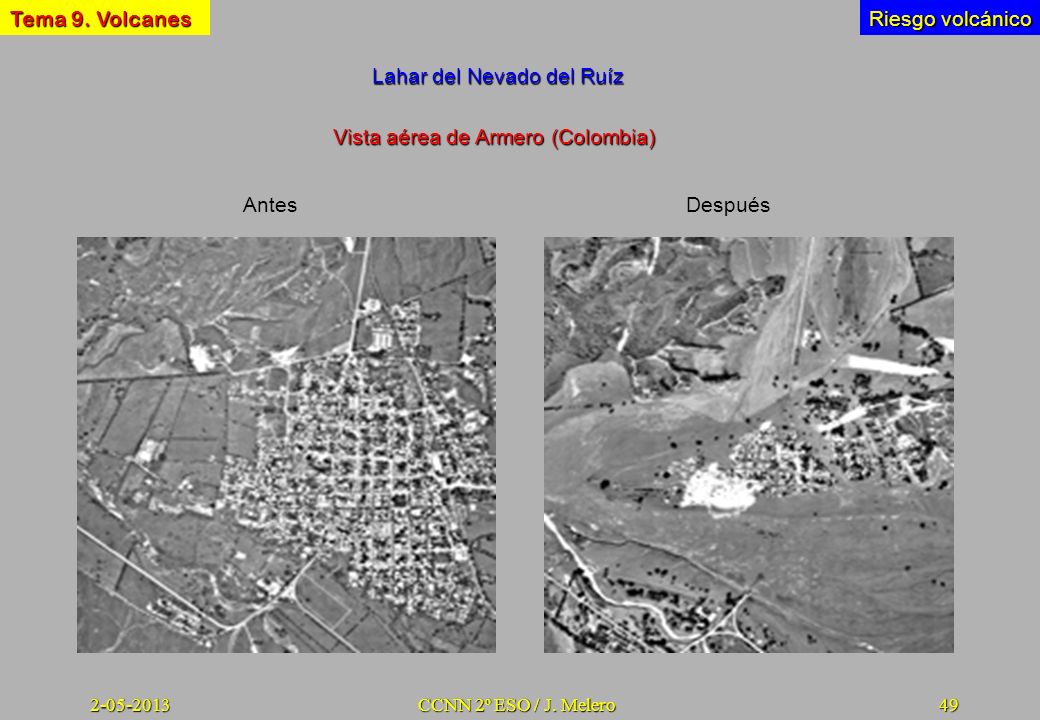

49 Lahar del Nevado del Ruíz
Riesgo volcánico Lahar del Nevado del Ruíz Vista aérea de Armero (Colombia) Antes Después CCNN 2º ESO / J. Melero

50 Lahar del Nevado del Ruíz

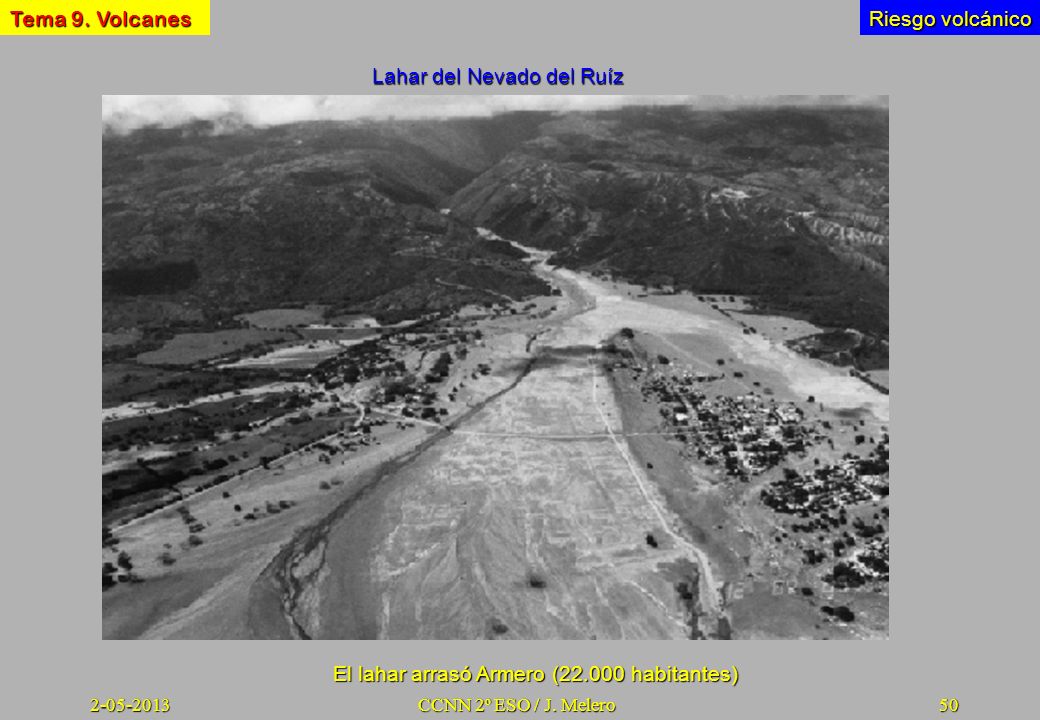

Riesgo volcánico Lahar del Nevado del Ruíz El lahar arrasó Armero ( habitantes) CCNN 2º ESO / J. Melero

51 Lahar del Nevado del Ruíz

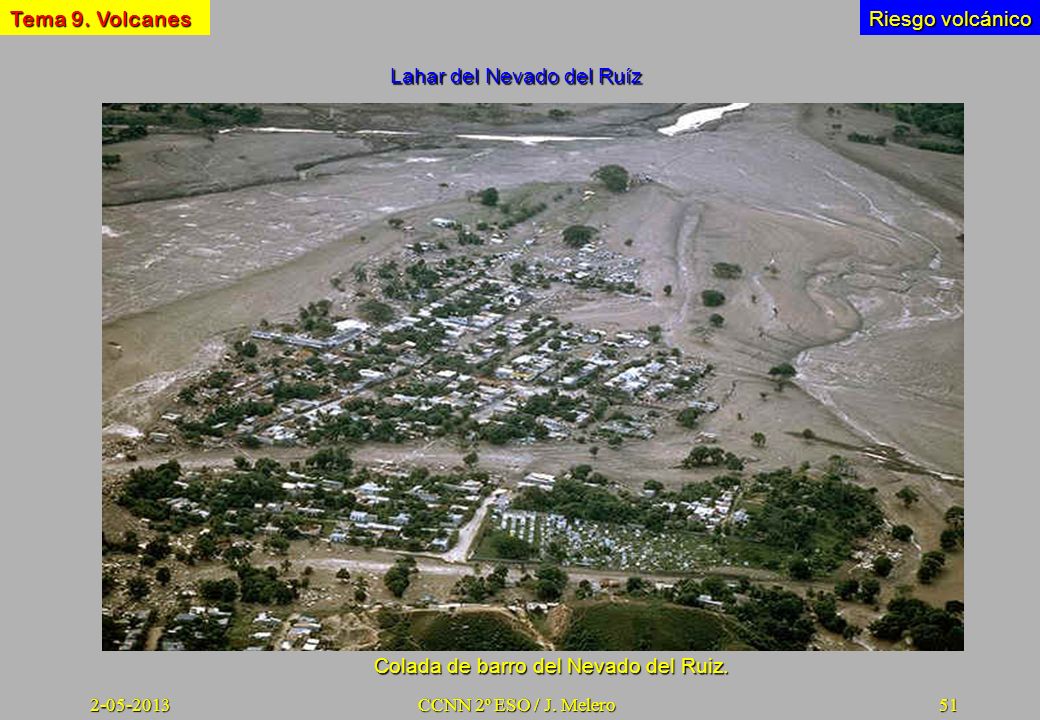

Riesgo volcánico Lahar del Nevado del Ruíz Colada de barro del Nevado del Ruiz. CCNN 2º ESO / J. Melero

52 Lahar del Nevado del Ruíz

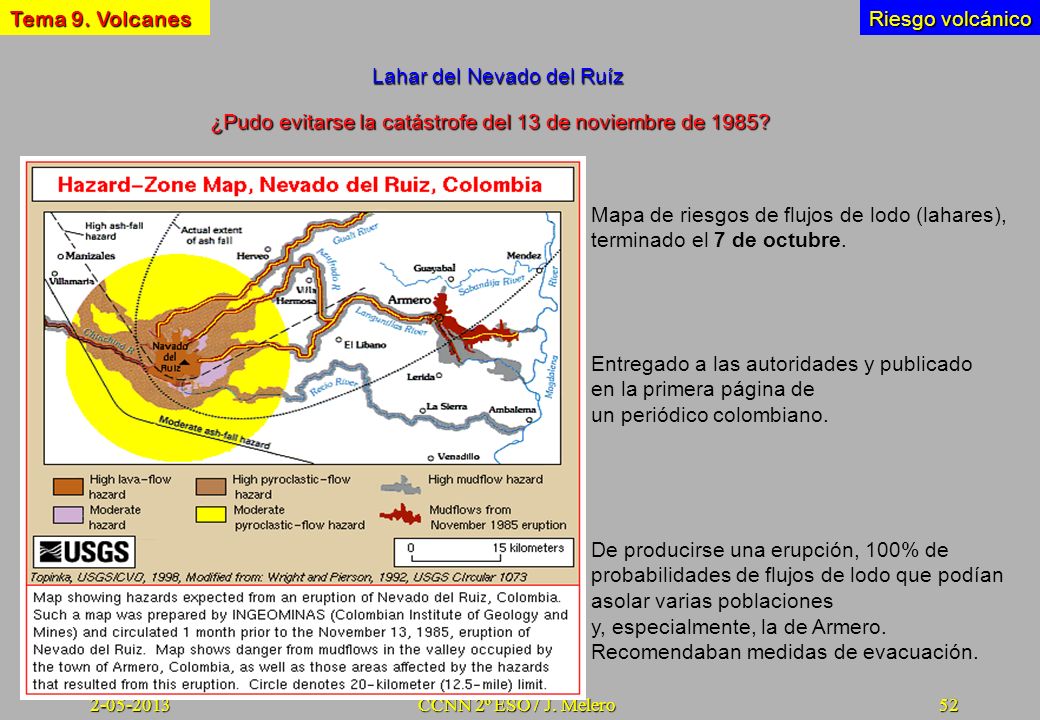

Riesgo volcánico Lahar del Nevado del Ruíz ¿Pudo evitarse la catástrofe del 13 de noviembre de 1985? Mapa de riesgos de flujos de lodo (lahares), terminado el 7 de octubre. Entregado a las autoridades y publicado en la primera página de un periódico colombiano. De producirse una erupción, 100% de probabilidades de flujos de lodo que podían asolar varias poblaciones y, especialmente, la de Armero. Recomendaban medidas de evacuación. CCNN 2º ESO / J. Melero

53 21:00 h. Dos violentas erupciones que se oyeron a 30 km de distancia.

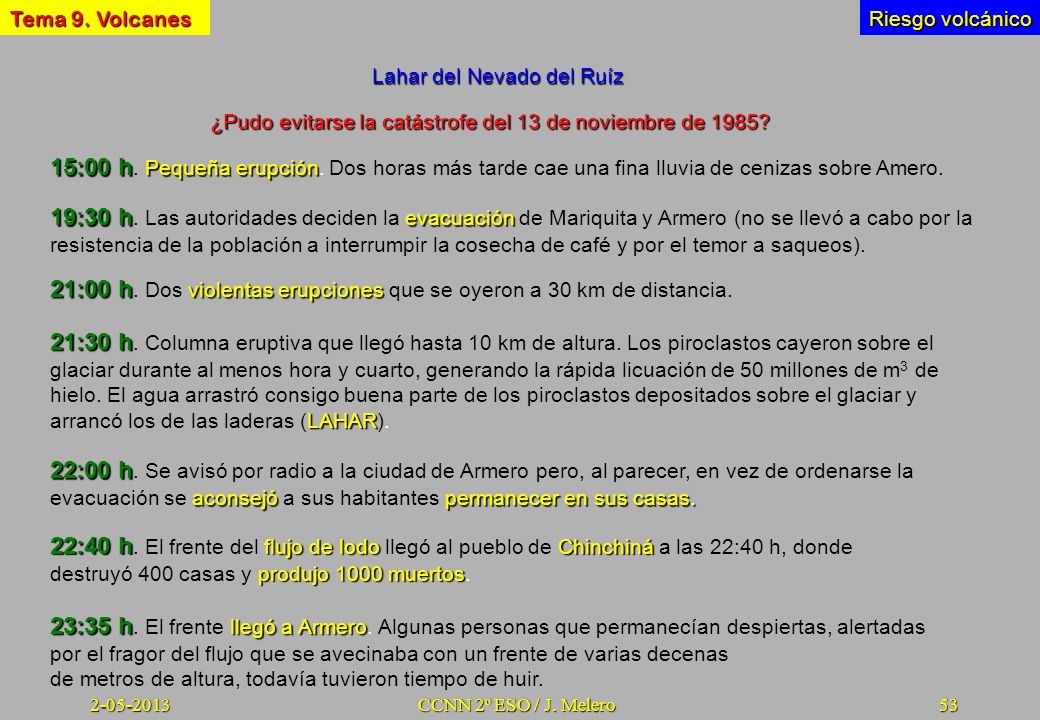

Riesgo volcánico Lahar del Nevado del Ruíz ¿Pudo evitarse la catástrofe del 13 de noviembre de 1985? 15:00 h. Pequeña erupción. Dos horas más tarde cae una fina lluvia de cenizas sobre Amero. 19:30 h. Las autoridades deciden la evacuación de Mariquita y Armero (no se llevó a cabo por la resistencia de la población a interrumpir la cosecha de café y por el temor a saqueos). 21:00 h. Dos violentas erupciones que se oyeron a 30 km de distancia. 21:30 h. Columna eruptiva que llegó hasta 10 km de altura. Los piroclastos cayeron sobre el glaciar durante al menos hora y cuarto, generando la rápida licuación de 50 millones de m3 de hielo. El agua arrastró consigo buena parte de los piroclastos depositados sobre el glaciar y arrancó los de las laderas (LAHAR). 22:00 h. Se avisó por radio a la ciudad de Armero pero, al parecer, en vez de ordenarse la evacuación se aconsejó a sus habitantes permanecer en sus casas. 22:40 h. El frente del flujo de lodo llegó al pueblo de Chinchiná a las 22:40 h, donde destruyó 400 casas y produjo 1000 muertos. 23:35 h. El frente llegó a Armero. Algunas personas que permanecían despiertas, alertadas por el fragor del flujo que se avecinaba con un frente de varias decenas de metros de altura, todavía tuvieron tiempo de huir. CCNN 2º ESO / J. Melero

54 Riesgo volcánico de España
El último volcán activo en Canarias ha sido el Teneguía, que entró en erupción en 1971 en la isla de la Palma, una de las que, según ciertos informes científicos, tiene más riesgo volcánico. CCNN 2º ESO / J. Melero
