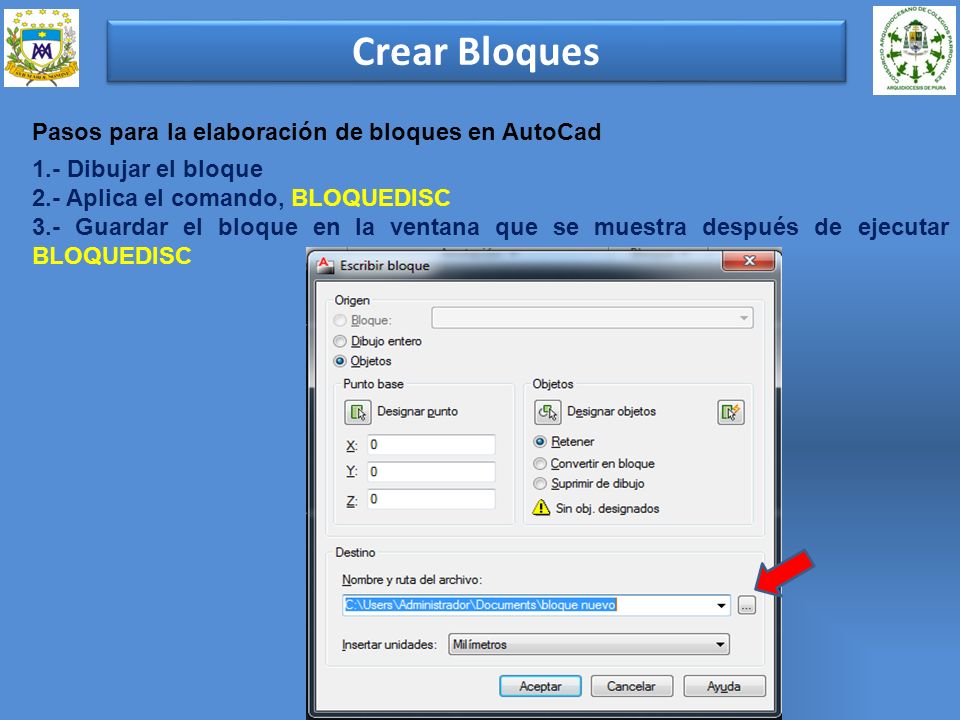

Crear Bloques Pasos para la elaboración de bloques en AutoCad
1.- Dibujar el bloque 2.- Aplica el comando, BLOQUEDISC 3.- Guardar el bloque en la ventana que se muestra después de ejecutar BLOQUEDISC
2
Crear Bloques 4.- Clic en designar objetos.
NOTA: seleccionar todos los objetos del dibujo luego ENTER
3

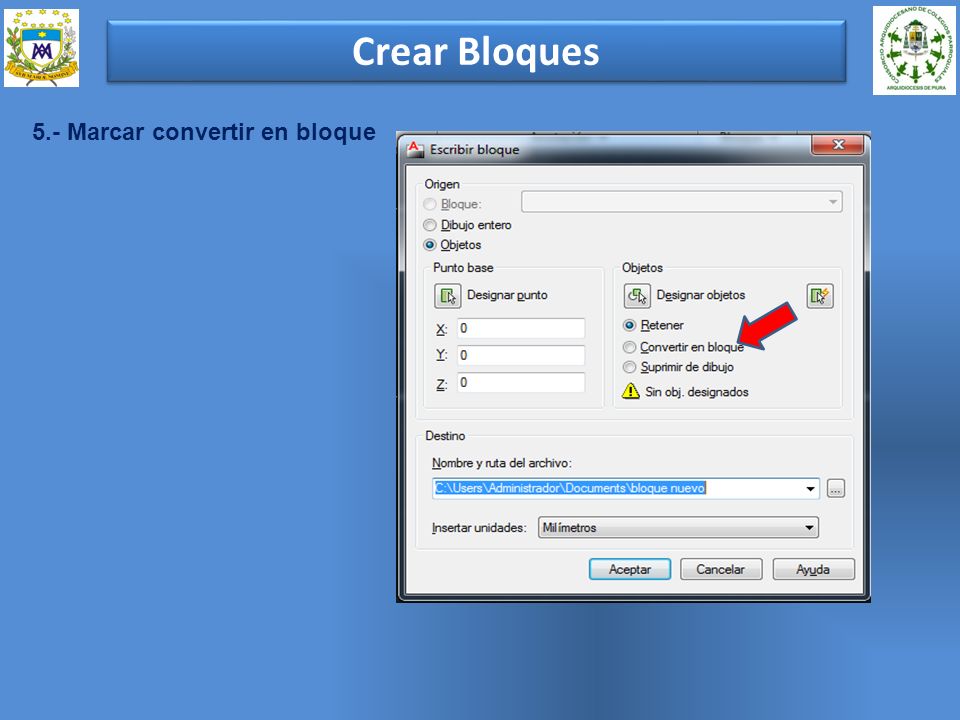

Crear Bloques 5.- Marcar convertir en bloque
4

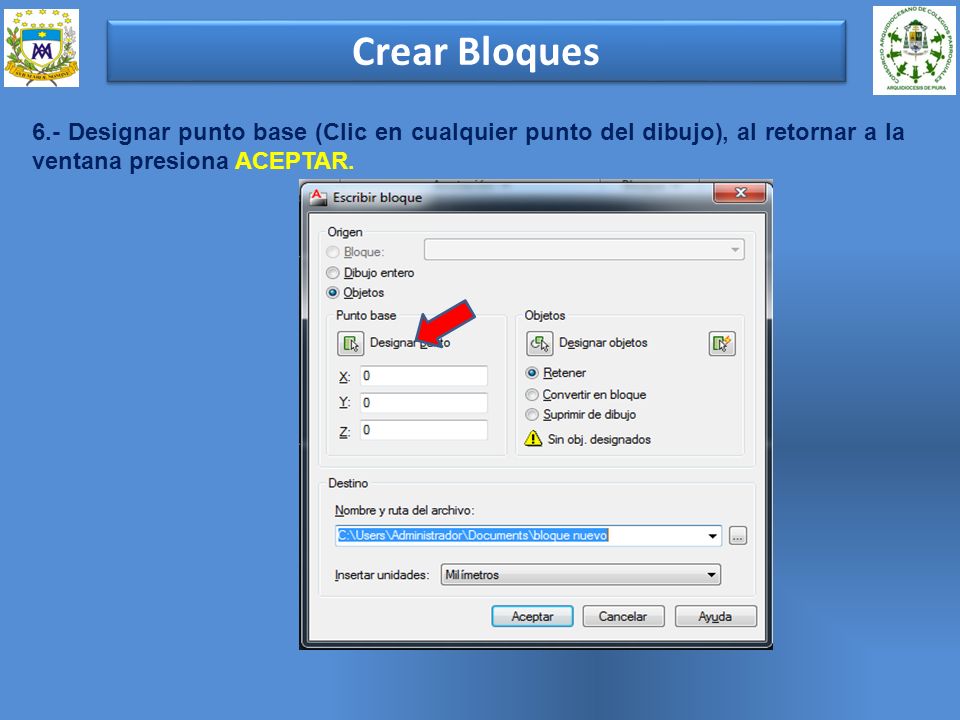

Crear Bloques 6.- Designar punto base (Clic en cualquier punto del dibujo), al retornar a la ventana presiona ACEPTAR.
5
INSERTAR Y ESCALAR BLOQUES
Menú INSERTAR (Bloques) Ubicar el Bloque Modifica la escala del bloque al momento que se inserta. Puedes rotarlo.
6

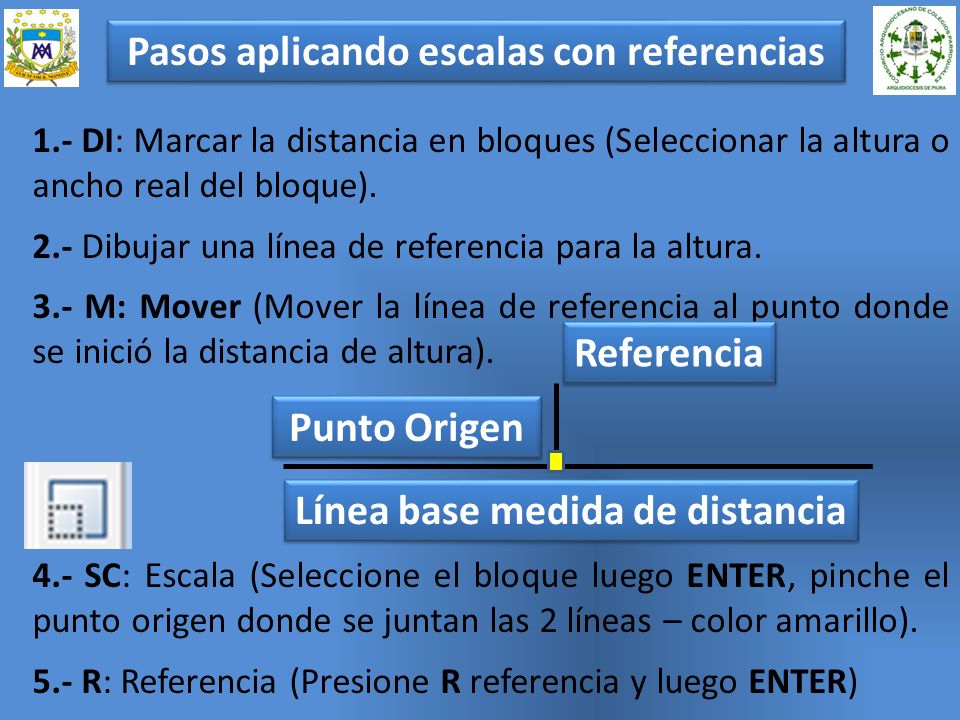

Pasos aplicando escalas con referencias Línea base medida de distancia
1.- DI: Marcar la distancia en bloques (Seleccionar la altura o ancho real del bloque). 2.- Dibujar una línea de referencia para la altura. 3.- M: Mover (Mover la línea de referencia al punto donde se inició la distancia de altura). 4.- SC: Escala (Seleccione el bloque luego ENTER, pinche el punto origen donde se juntan las 2 líneas – color amarillo). 5.- R: Referencia (Presione R referencia y luego ENTER) Referencia Punto Origen Línea base medida de distancia
7
Pasos aplicando escalas con referencias
6.- Clic nuevamente en el punto de origen. 7.- llevarlo a la altura original Clic nuevamente. 8.- Bajarlo a la altura de línea de referencia.
8
Dibujar bloques En bloquesAutoCAD.com encontrarás multitud de archivos o bloques de AutoCAD para arquitectura, ingeniería, construcción, diseño de interiores, etc. listos para ser descargados de manera gratuita. Se trata de detalles constructivos y dibujos realizados por cualificados profesionales (arquitectos, aparejadores, ingenieros, diseñadores, etc.) bloques o archivos de AutoCAD (con la extensión .dwg) listos para ser usados e insertados de manera que agilizará y complementará sus planos, proyectos y trabajos; dichos archivos son compatibles con todas las versiones de AutoCAD desde V.14 a 2013 y por supuesto con las próximas versiones.
9
Dibujar bloques
10
Dibujar bloques
