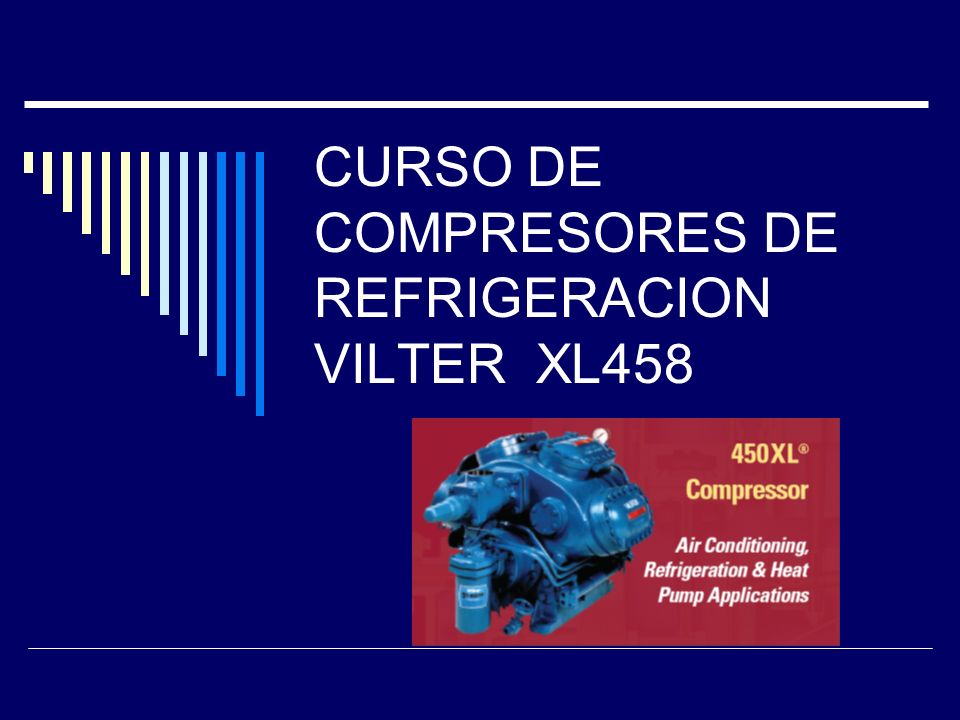

CURSO DE COMPRESORES DE REFRIGERACION VILTER XL458

Presentación del tema: "CURSO DE COMPRESORES DE REFRIGERACION VILTER XL458"— Transcripción de la presentación:

1 CURSO DE COMPRESORES DE REFRIGERACION VILTER XL458

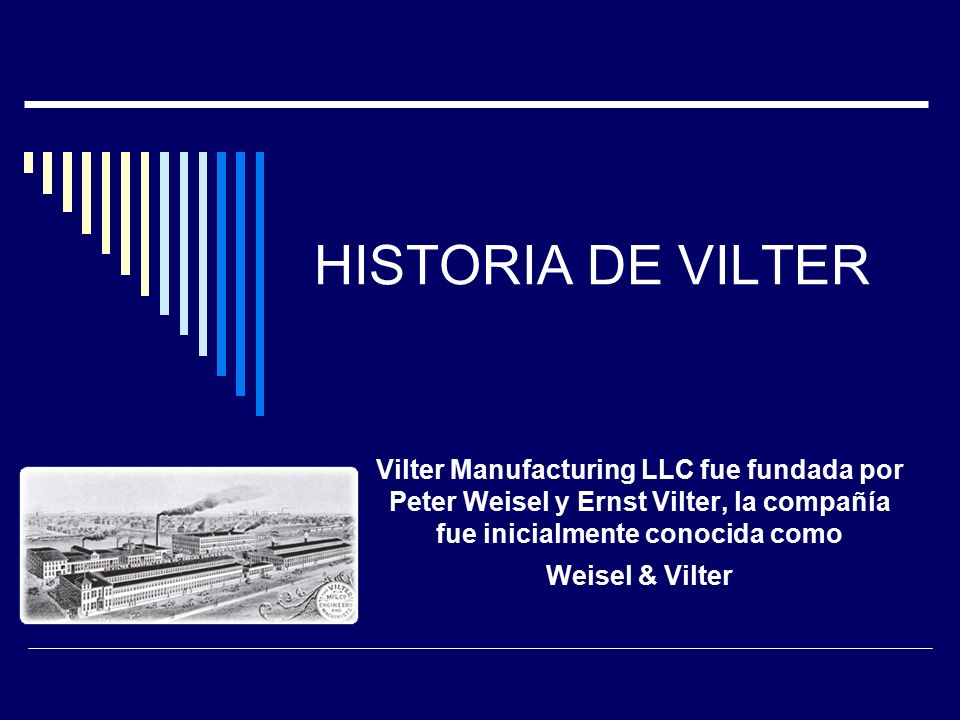

2 HISTORIA DE VILTER Tradition...                                                                                                            Vilter Manufacturing LLC fue fundada por Peter Weisel y Ernst Vilter, la compañía fue inicialmente conocida como Weisel & Vilter

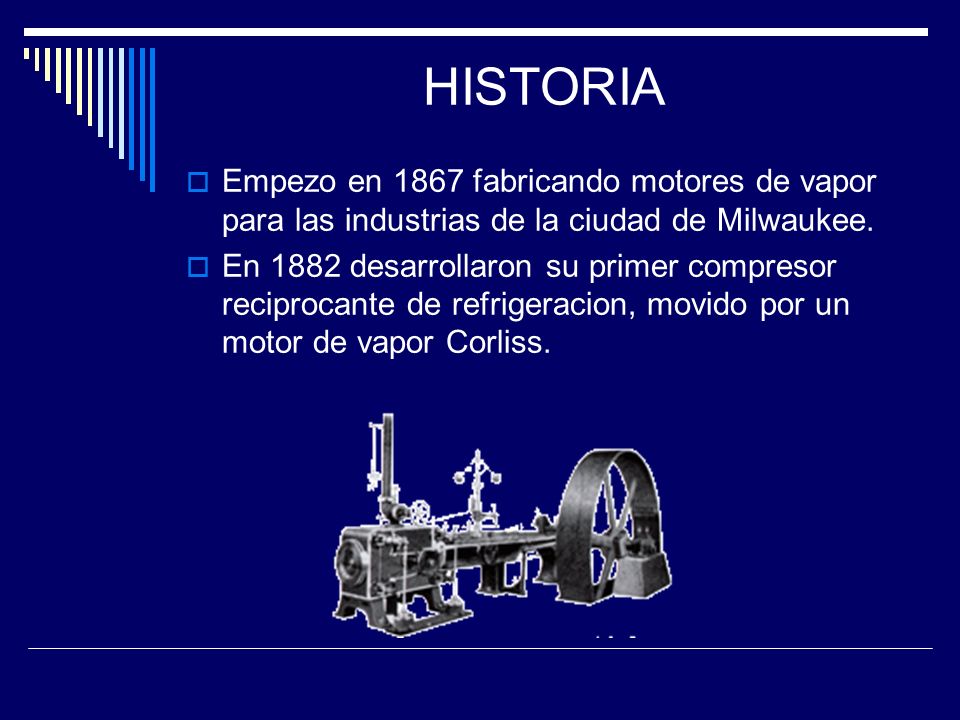

3 HISTORIA Empezo en 1867 fabricando motores de vapor para las industrias de la ciudad de Milwaukee. En 1882 desarrollaron su primer compresor reciprocante de refrigeracion, movido por un motor de vapor Corliss.

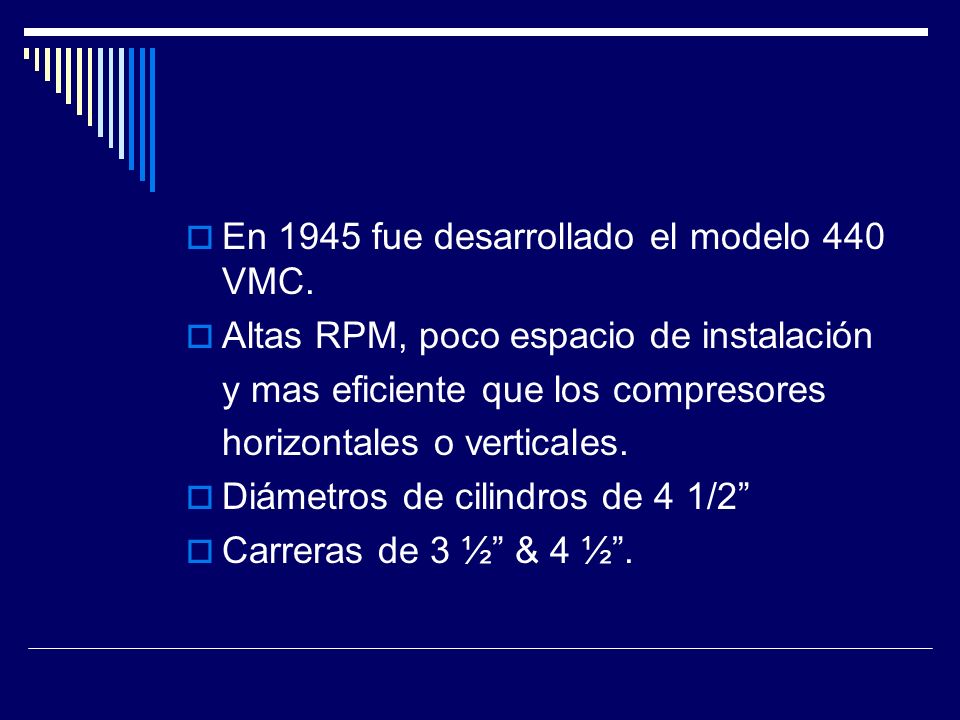

4 En 1945 fue desarrollado el modelo 440 VMC.
Altas RPM, poco espacio de instalación y mas eficiente que los compresores horizontales o verticales. Diámetros de cilindros de 4 1/2” Carreras de 3 ½” & 4 ½”.

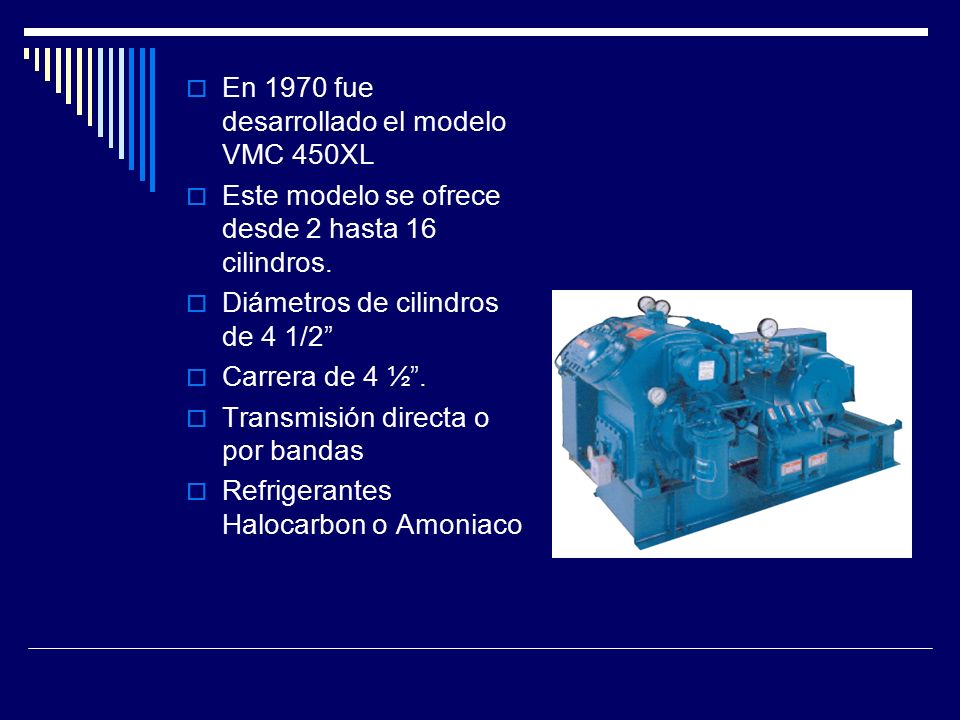

5 En 1970 fue desarrollado el modelo VMC 450XL
Este modelo se ofrece desde 2 hasta 16 cilindros. Diámetros de cilindros de 4 1/2” Carrera de 4 ½”. Transmisión directa o por bandas Refrigerantes Halocarbon o Amoniaco

6

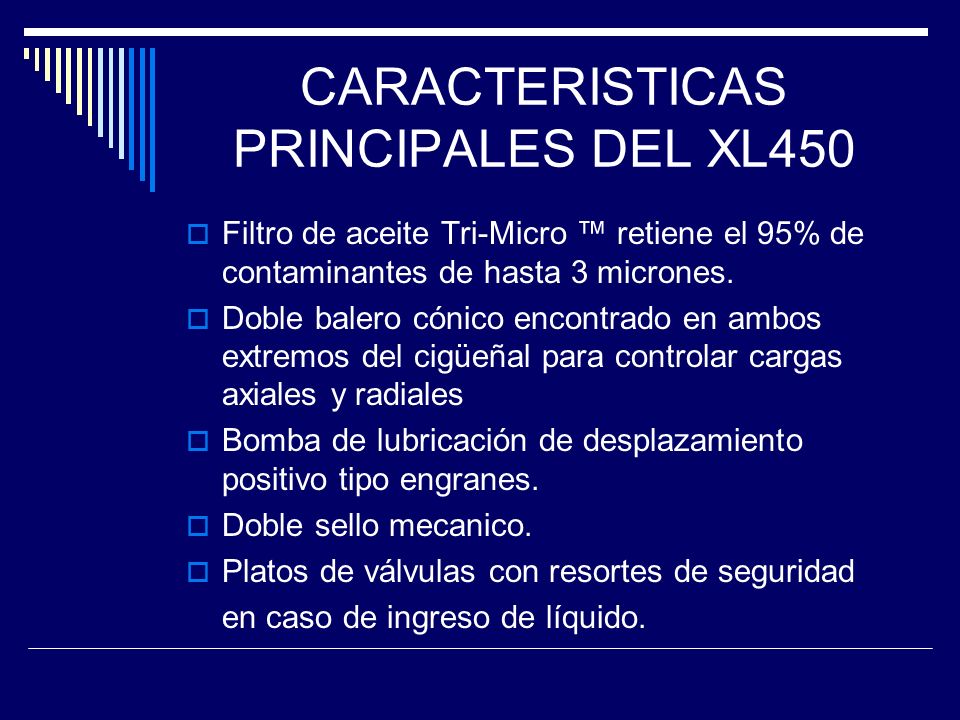

7 CARACTERISTICAS PRINCIPALES DEL XL450
Filtro de aceite Tri-Micro ™ retiene el 95% de contaminantes de hasta 3 micrones. Doble balero cónico encontrado en ambos extremos del cigüeñal para controlar cargas axiales y radiales Bomba de lubricación de desplazamiento positivo tipo engranes. Doble sello mecanico. Platos de válvulas con resortes de seguridad en caso de ingreso de líquido.

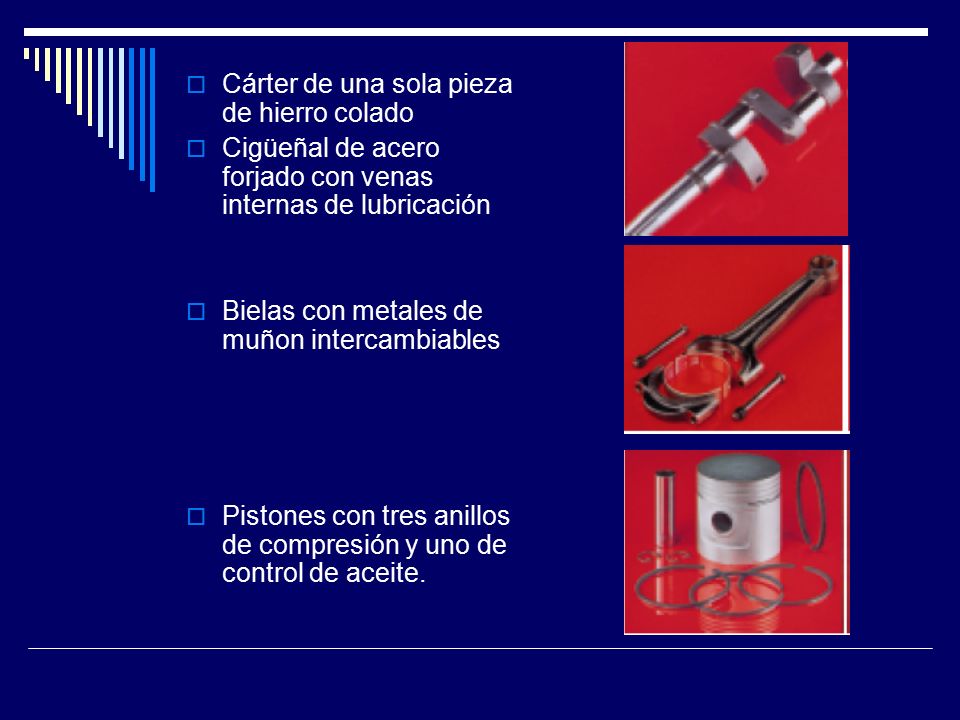

8 Cárter de una sola pieza de hierro colado
Cigüeñal de acero forjado con venas internas de lubricación Bielas con metales de muñon intercambiables Pistones con tres anillos de compresión y uno de control de aceite.

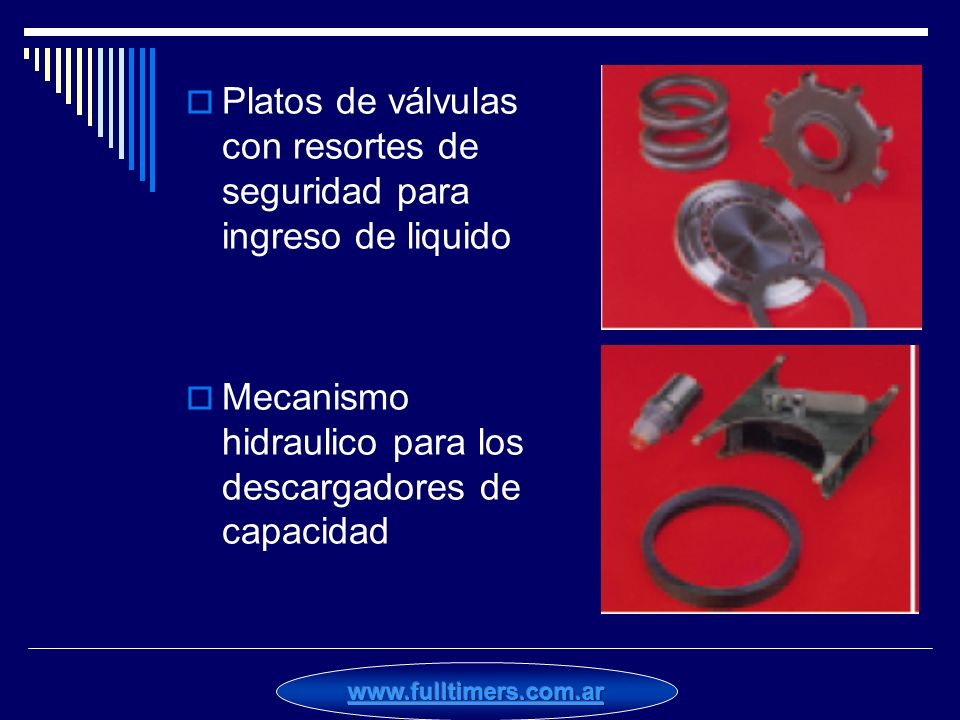

9 Platos de válvulas con resortes de seguridad para ingreso de liquido
Mecanismo hidraulico para los descargadores de capacidad
