1. CONCEPTO DE ELECTRICIDAD

Presentación del tema: "1. CONCEPTO DE ELECTRICIDAD"— Transcripción de la presentación:

1 1. CONCEPTO DE ELECTRICIDAD
2. CORRIENTE ELECTRICA Y SU MEDIDA 3.CIRCUITOS 4.LOS APARTADOS ELECTRONICOS: LOS EQUIPOS ELECTRONICOS 5.RESISTORES 6.DIODOS 7.TRANSISTORES: LA AMPLIACION ELECTRONICA 8.EL MONTAJE DE CIRCUITOS ELECTRONICOS 9.LA CONMUTACION ELECTRONICA 10.CONDENSADORES LA TEMPORIZACION Y EL CONDESADOR 11.FUENTE DE ALIMENTACION 12.BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS

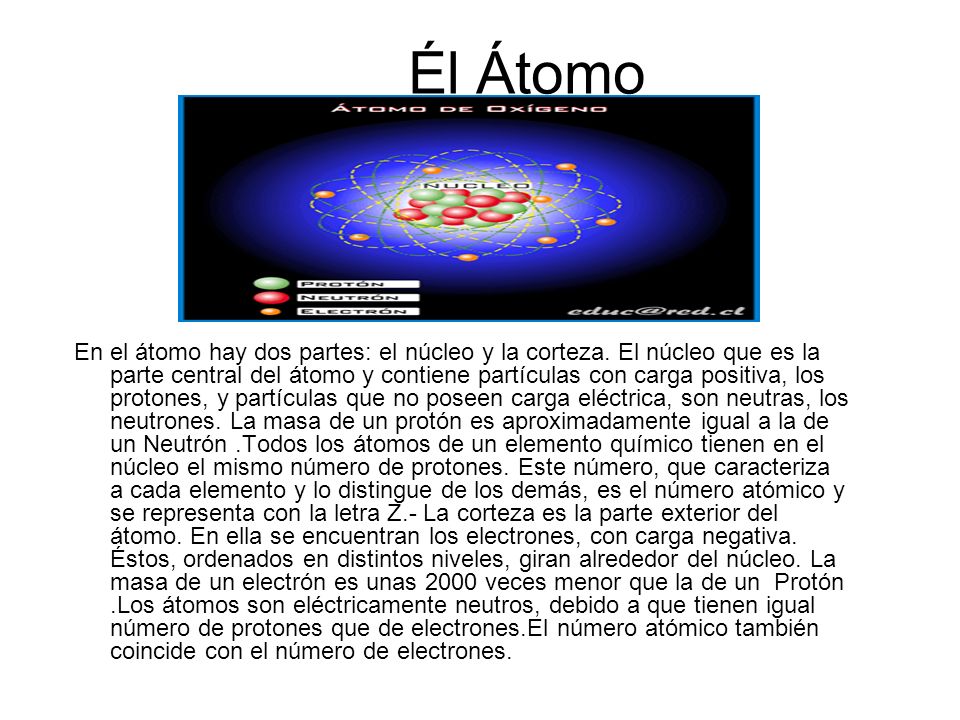

2 Él Átomo En el átomo hay dos partes: el núcleo y la corteza. El núcleo que es la parte central del átomo y contiene partículas con carga positiva, los protones, y partículas que no poseen carga eléctrica, son neutras, los neutrones. La masa de un protón es aproximadamente igual a la de un Neutrón .Todos los átomos de un elemento químico tienen en el núcleo el mismo número de protones. Este número, que caracteriza a cada elemento y lo distingue de los demás, es el número atómico y se representa con la letra Z.- La corteza es la parte exterior del átomo. En ella se encuentran los electrones, con carga negativa. Éstos, ordenados en distintos niveles, giran alrededor del núcleo. La masa de un electrón es unas 2000 veces menor que la de un Protón .Los átomos son eléctricamente neutros, debido a que tienen igual número de protones que de electrones.El número atómico también coincide con el número de electrones.

3 La corriente eléctrica y sus magnitudes

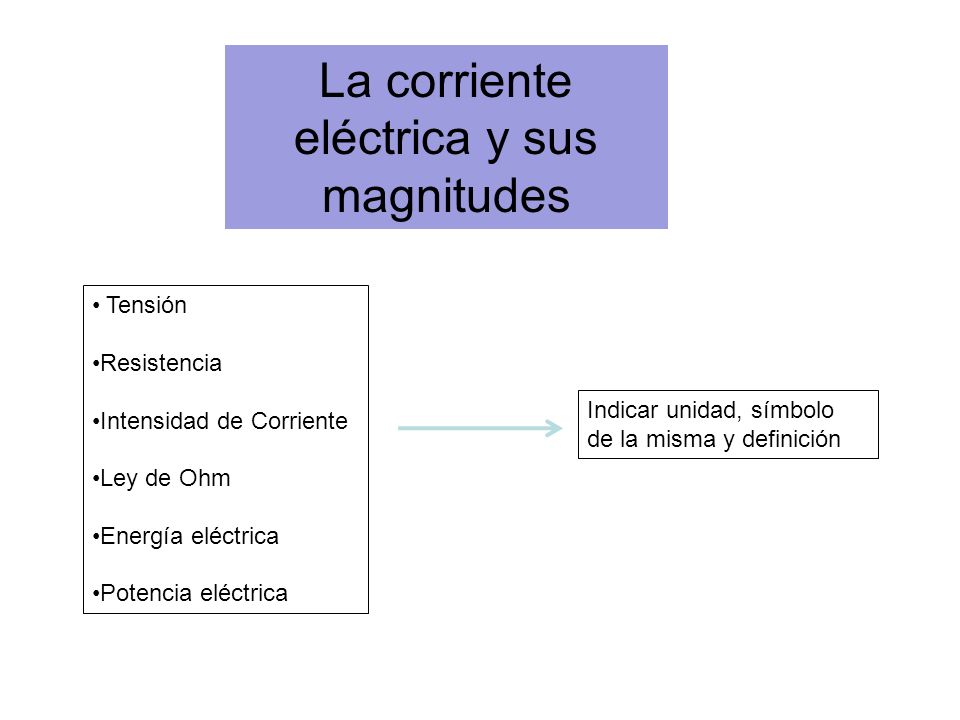

Tensión Resistencia Intensidad de Corriente Ley de Ohm Energía eléctrica Potencia eléctrica Indicar unidad, símbolo de la misma y definición

4 LA TENSIÓN La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor de circuito eléctrico cerrado , provocando el flujo de una corriente eléctrica . En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios . La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo. Si dos puntos que tienen una diferencia de potencial se unen mediante un conductor, se producirá un flujo de electrones. Parte de la carga que crea el punto de mayor potencial se trasladará a través del conductor al punto de menor potencial y, en ausencia de una fuente externa que es el (generador) . esta corriente cesará cuando ambos puntos igualen su potencial eléctrico .

5 resistencia La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductores. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo. Una resistencia ideal es un elemento pasivo que disipa energía en forma de calor según la ley de Joule. También establece una relación de proporcionalidad entre la intensidad de corriente que la atraviesa y la tensión medible entre sus extremos, relación conocida como ley de Ohm

6 Intensidad de la corriente
La intensidad de corriente es la cantidad de carga eléctrica que pasa a través del conductor por unidad de tiempo, por lo tanto el valor de la intensidad instantánea, I, será: Si la intensidad permanece constante, utilizando incrementos finitos de tiempo, podemos definirla como: Si por el contrario la intensidad es variable la fórmula anterior nos dará el valor de la intensidad media en el intervalo de tiempo considerado.

7 La ley de ohm La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante. La ecuación matemática que describe está relación es: Esta ley tiene el nombre del físico alemán Georg Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables

8 ENÉRGIA ELÉCTRICA Se denomina energía eléctrica a la forma de energía la cual resulta de la existencia de una diferencia de potencial entre dos puntos, lo que permite establecer una corriente eléctrica entre ambos. La energía eléctrica se manifiesta como corriente eléctrica, es decir, como el movimiento de cargas eléctricas negativas, o electrones, a través de un cable conductor metálico como consecuencia de la diferencia de potencial que un generador esté aplicando en sus extremos.

9 Potencia eléctrica La potencia eléctrica es la relación de paso de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = d.C. / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt. Cuando una corriente eléctrica fluye en un circuito, puede transferir energía al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos químicos. La electricidad se puede producir mecánicamente o químicamente por la generación de energía eléctrica, o también por la transformación de la luz en las celulas fotoeléctricas.

10 Circuitos en serie Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise. Para generadores: para resistencias:

11 Circuitos en paralelo ·Circuito en serie. Dibuja el esquema eléctrico de un circuito en serie compuesto por una pila de 4,5 V, un interruptor y 3 bombillas (R1, R2, R3), La tensión en R1 será de V1, en R2 será de V2 y en R3 será de V3. Completa la tabla adjunta con las fórmulas correspondientes. Circuito en serie Receptores Resistencia Voltaje Intensidad Potencia Bombilla 1 Bombilla 2 Bombilla 3 Total:
