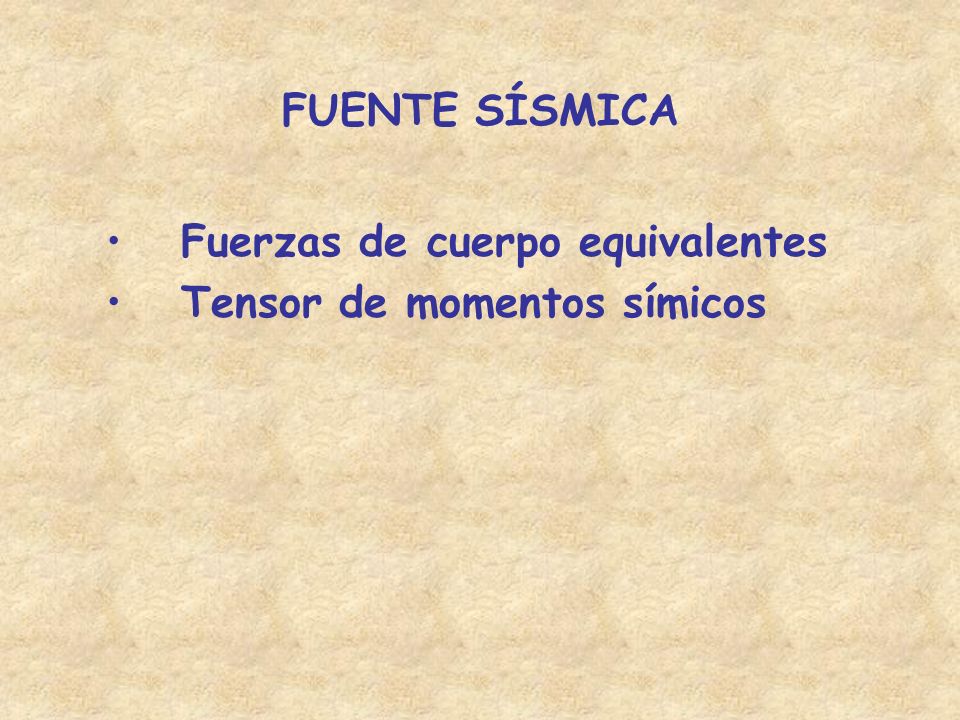

FUENTE SÍSMICA Fuerzas de cuerpo equivalentes Tensor de momentos símicos
2

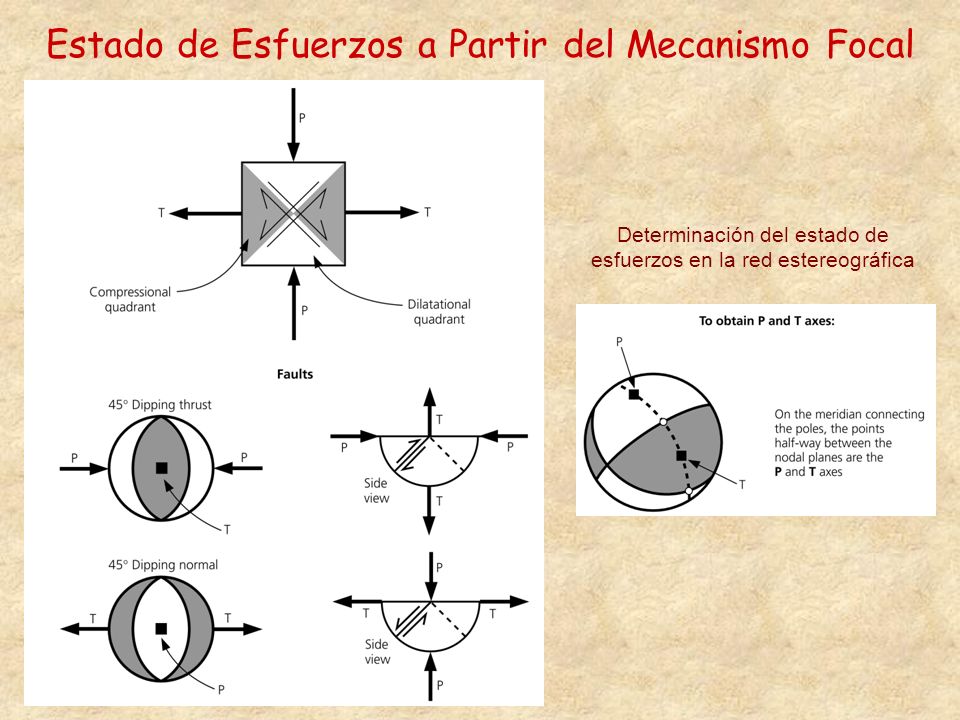

Estado de Esfuerzos a Partir del Mecanismo Focal
Determinación del estado de esfuerzos en la red estereográfica
3

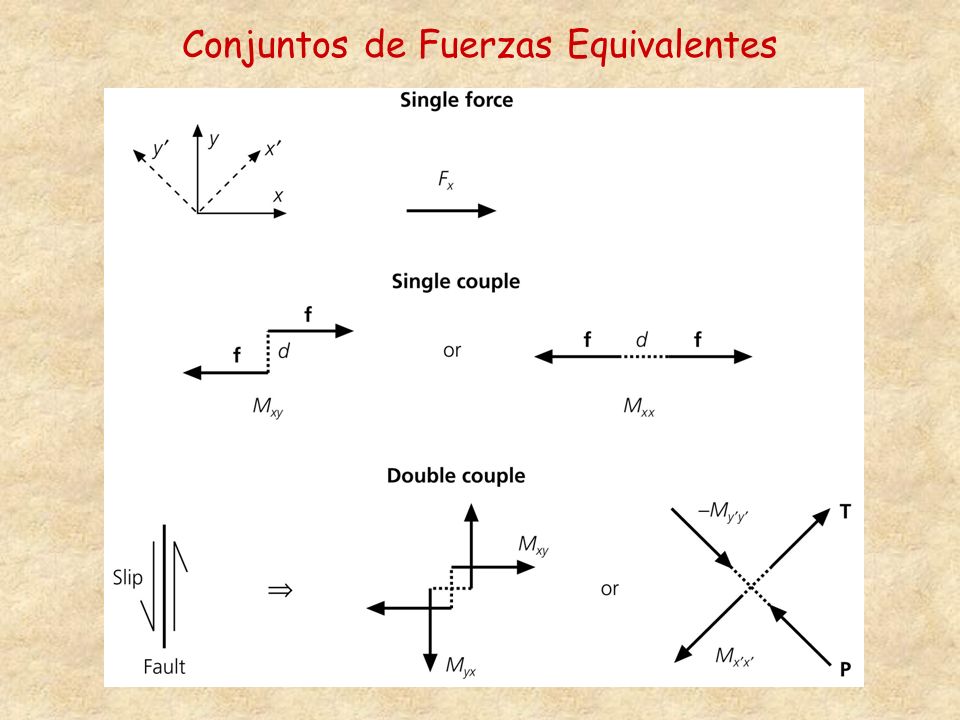

Conjuntos de Fuerzas Equivalentes
4

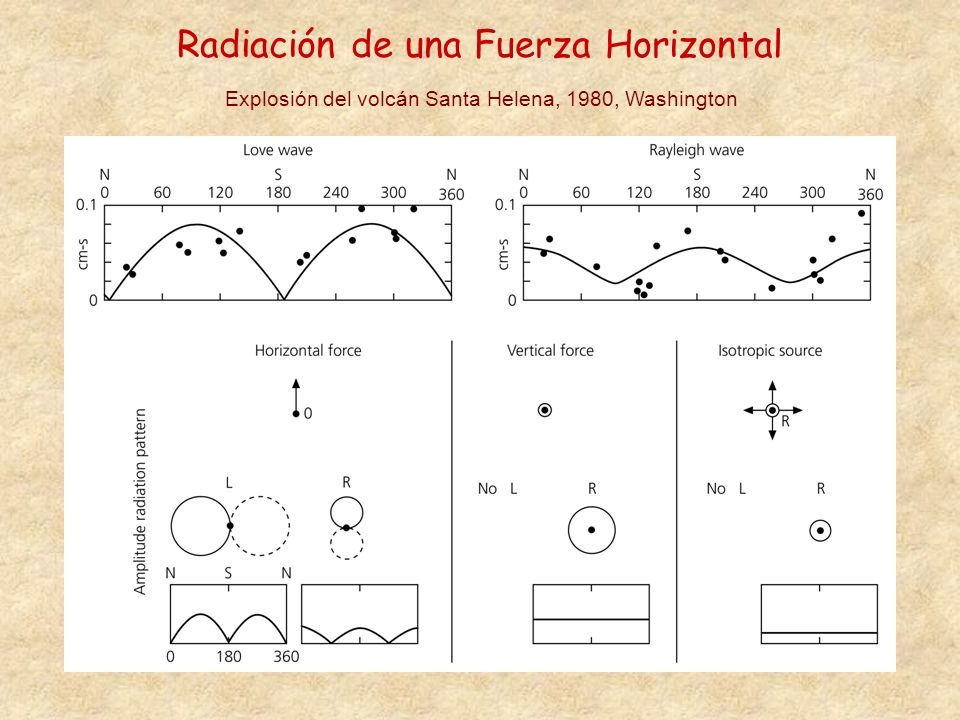

Radiación de una Fuerza Horizontal
Explosión del volcán Santa Helena, 1980, Washington
5

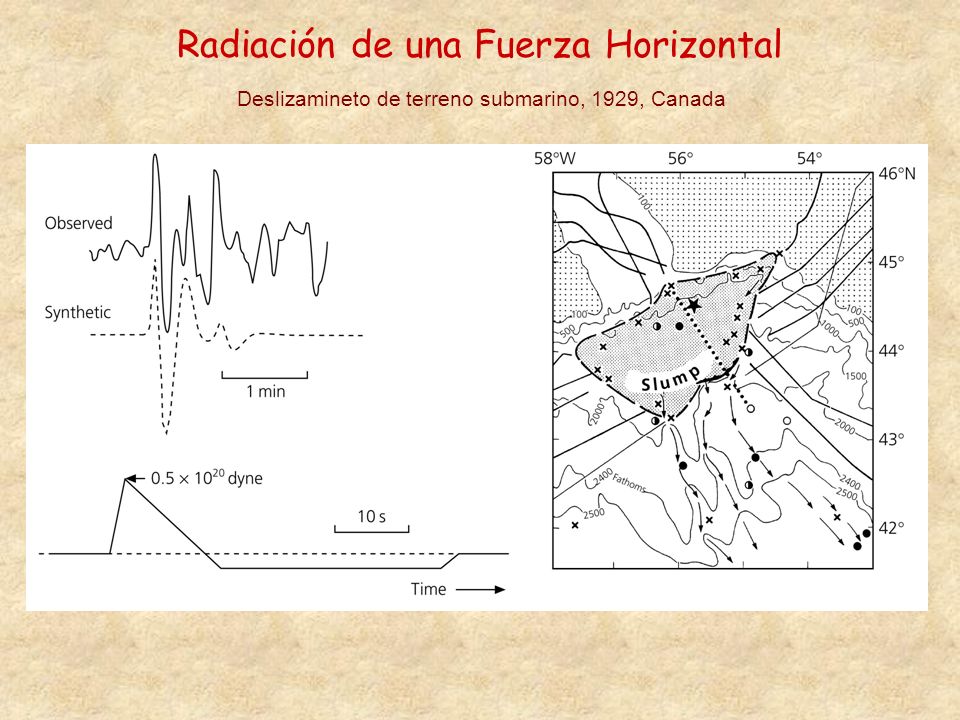

Radiación de una Fuerza Horizontal
Deslizamineto de terreno submarino, 1929, Canada
6

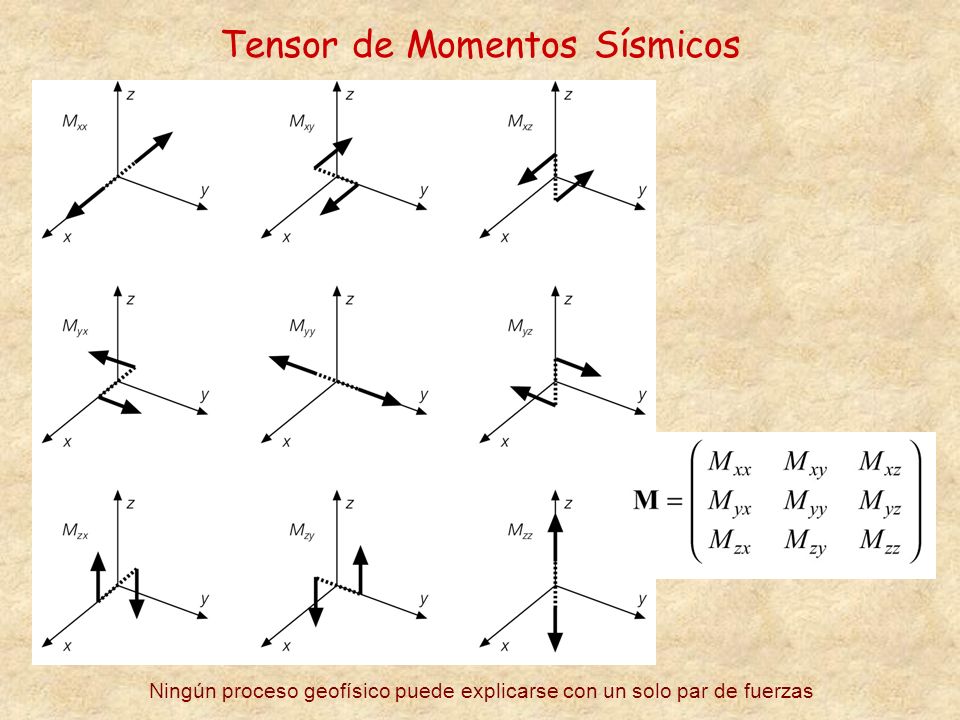

Tensor de Momentos Sísmicos
Ningún proceso geofísico puede explicarse con un solo par de fuerzas
7

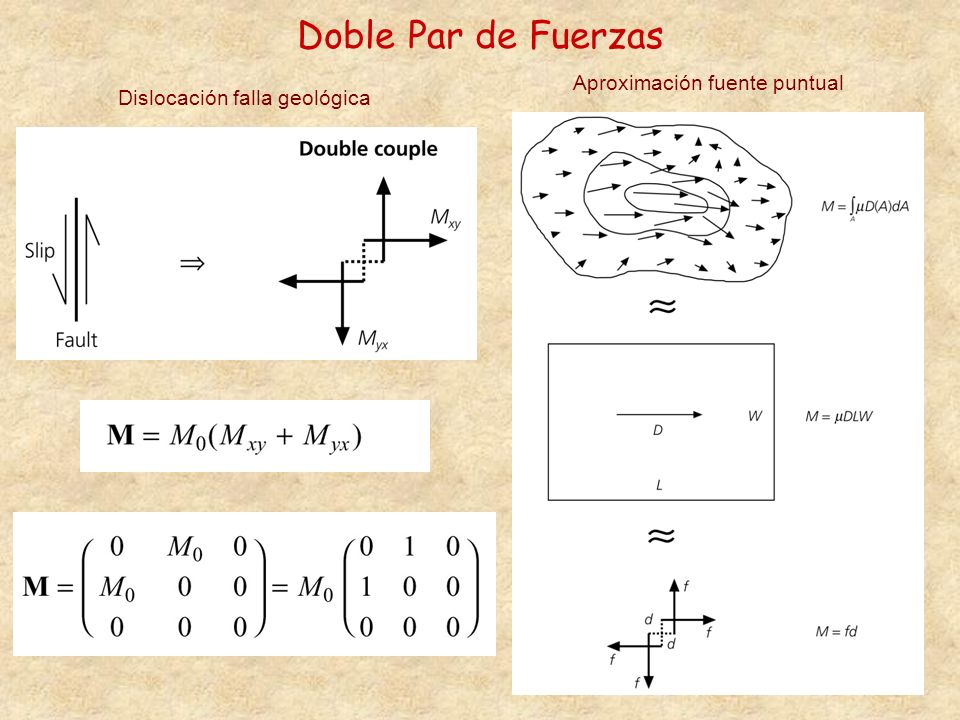

Doble Par de Fuerzas Aproximación fuente puntual
Dislocación falla geológica
8

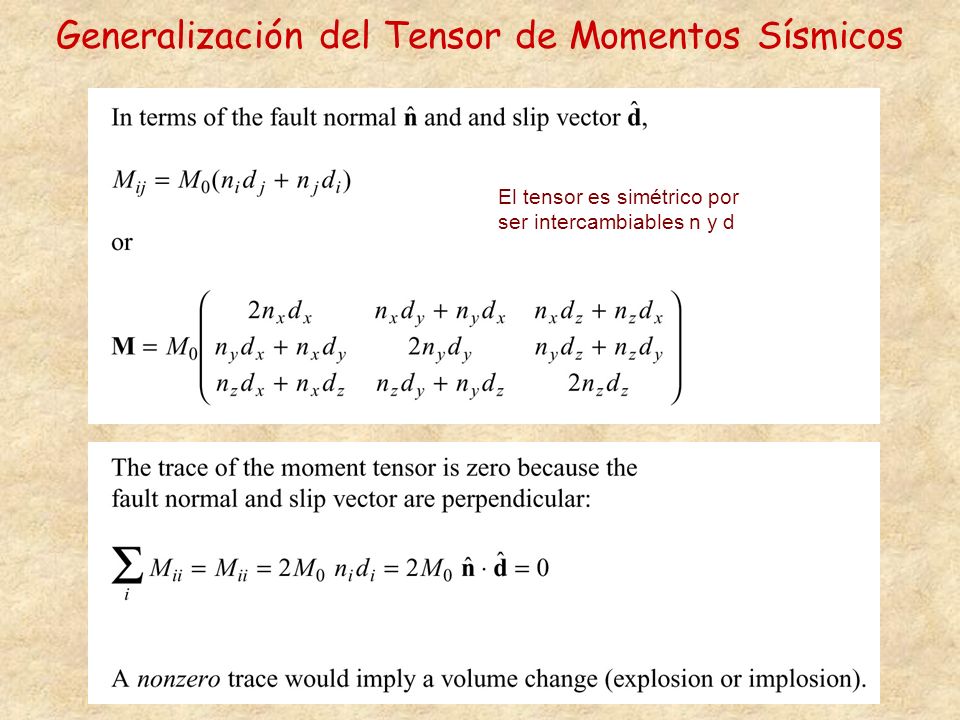

Generalización del Tensor de Momentos Sísmicos
El tensor es simétrico por ser intercambiables n y d
9

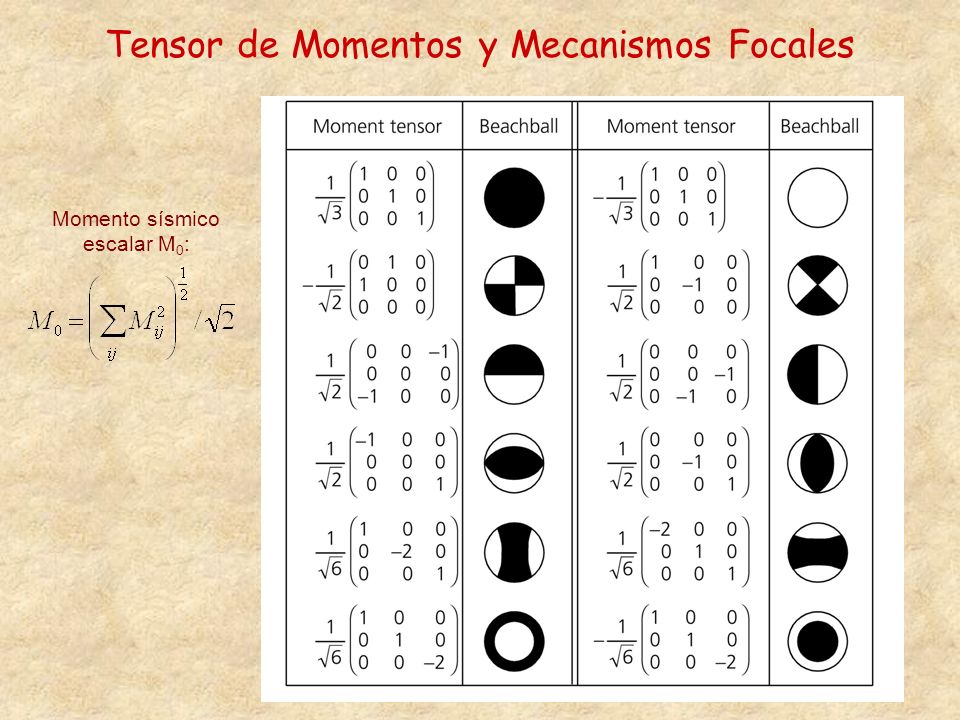

Tensor de Momentos y Mecanismos Focales
Momento sísmico escalar M0:
10

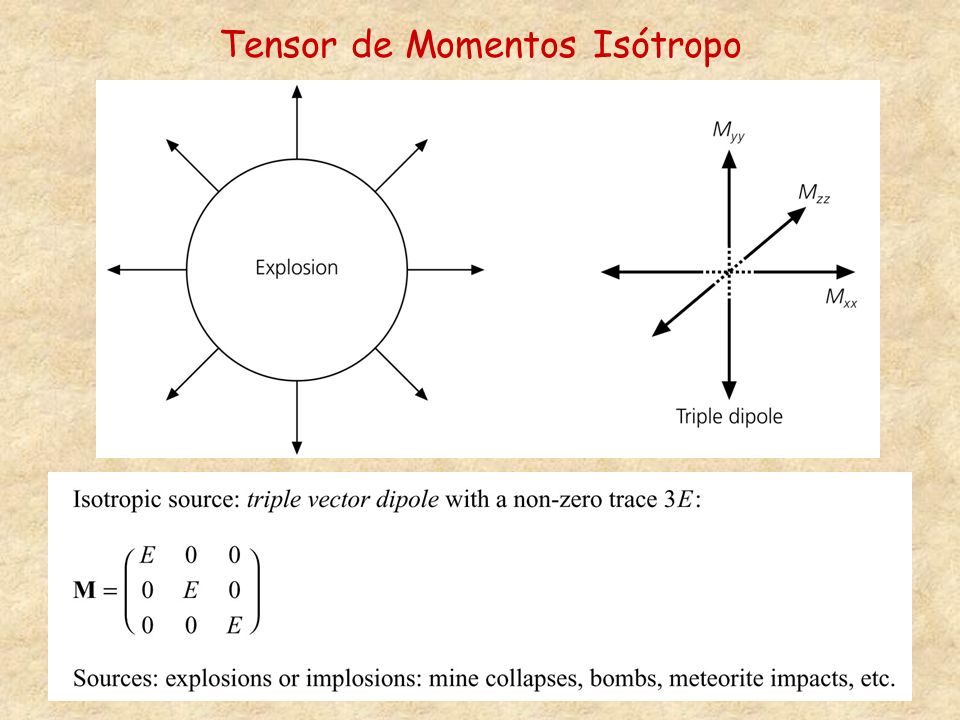

Tensor de Momentos Isótropo
11

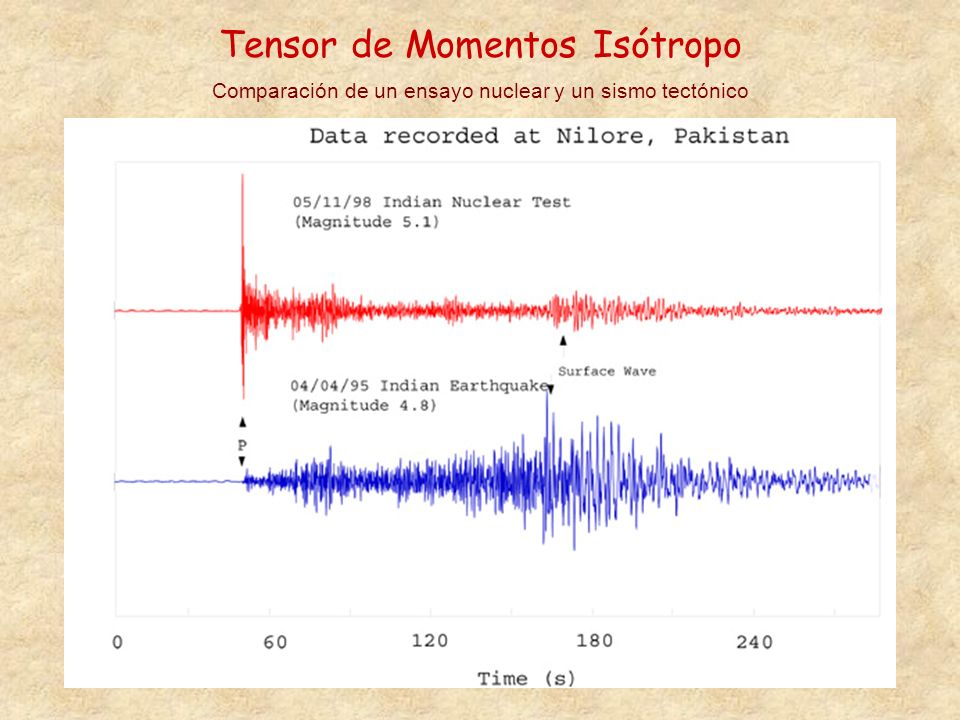

Tensor de Momentos Isótropo
Comparación de un ensayo nuclear y un sismo tectónico
12

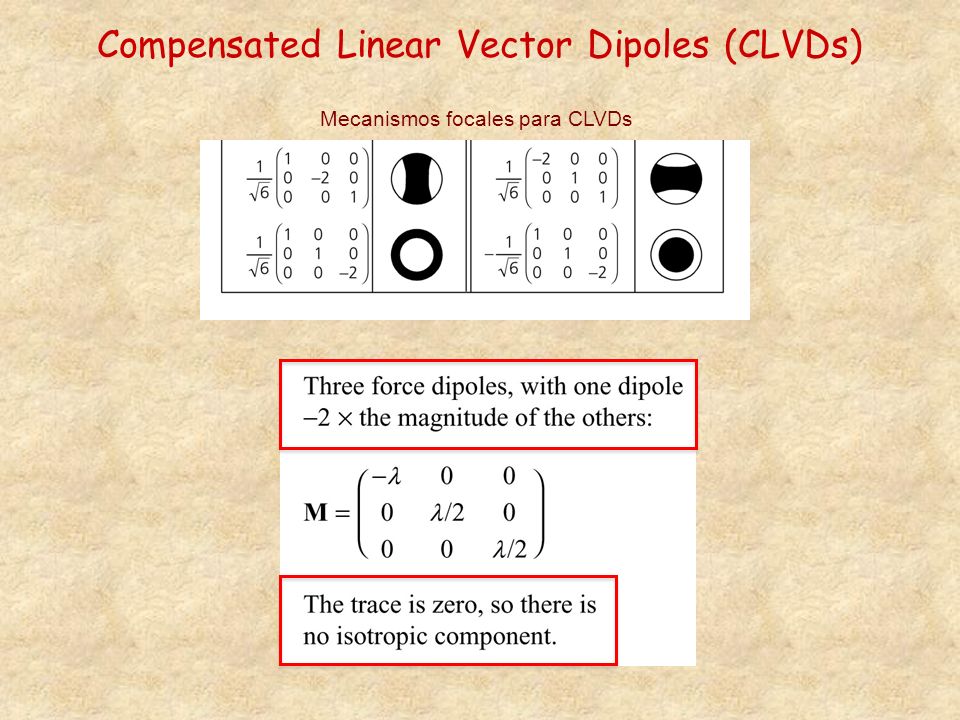

Compensated Linear Vector Dipoles (CLVDs)
Mecanismos focales para CLVDs
13

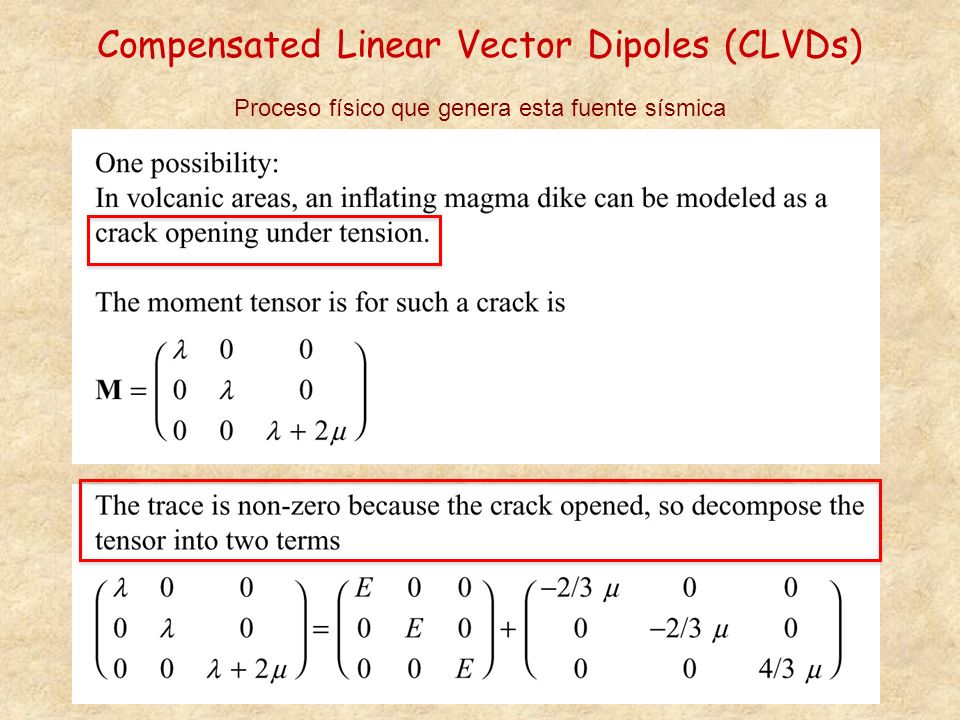

Compensated Linear Vector Dipoles (CLVDs)
Proceso físico que genera esta fuente sísmica
14
Compensated Linear Vector Dipoles (CLVDs)
Proceso físico que genera esta fuente sísmica Decomposición de CLVDs en 2 dobles pares
15

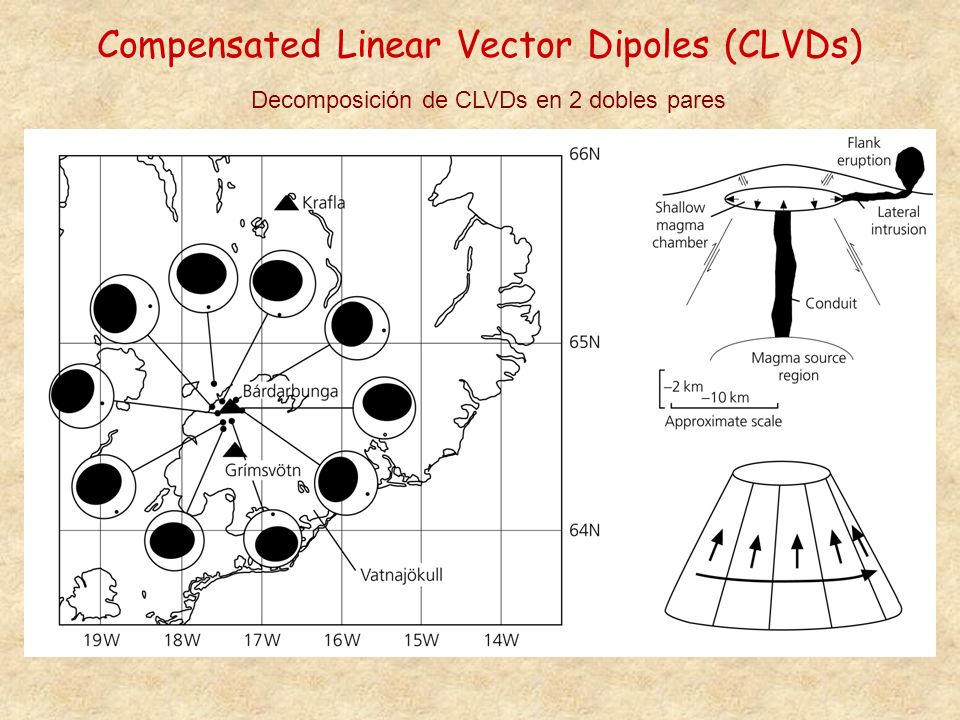

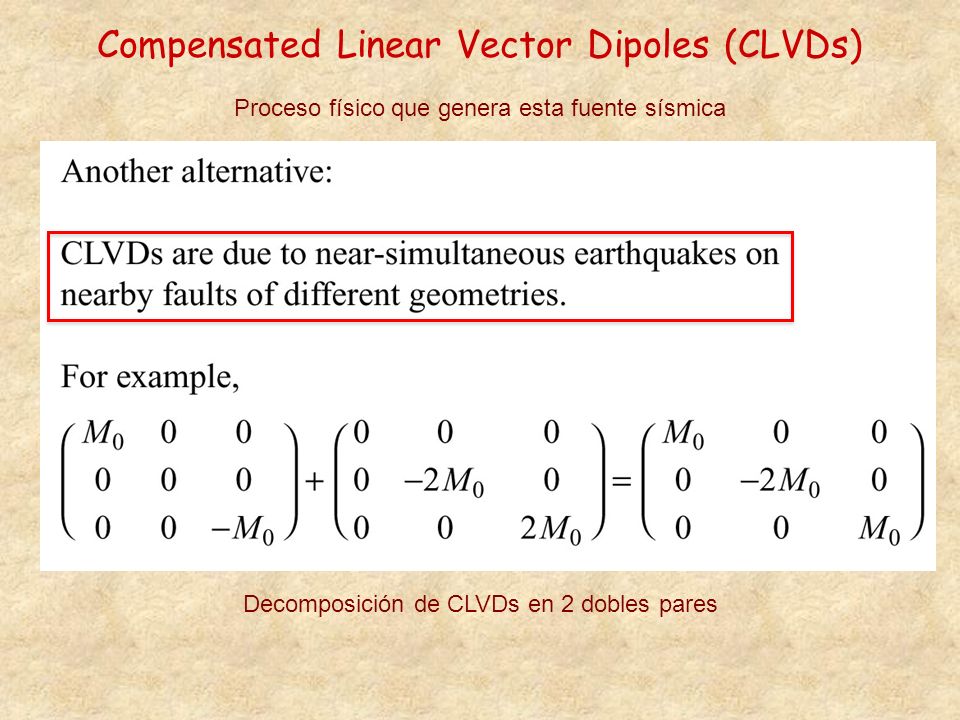

Compensated Linear Vector Dipoles (CLVDs)
Decomposición de CLVDs en 2 dobles pares
16

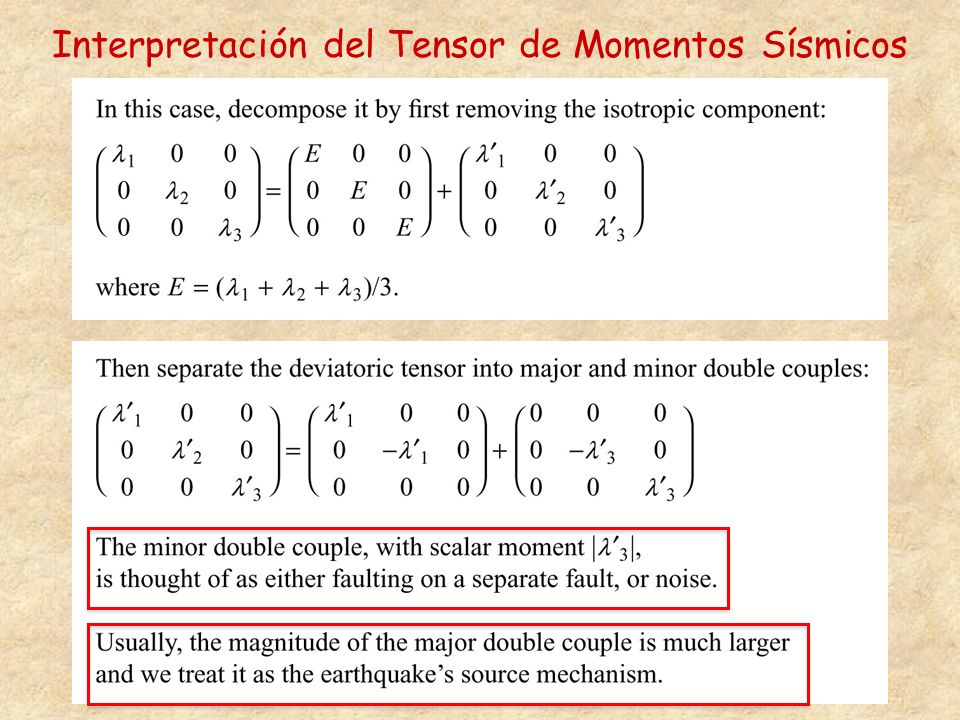

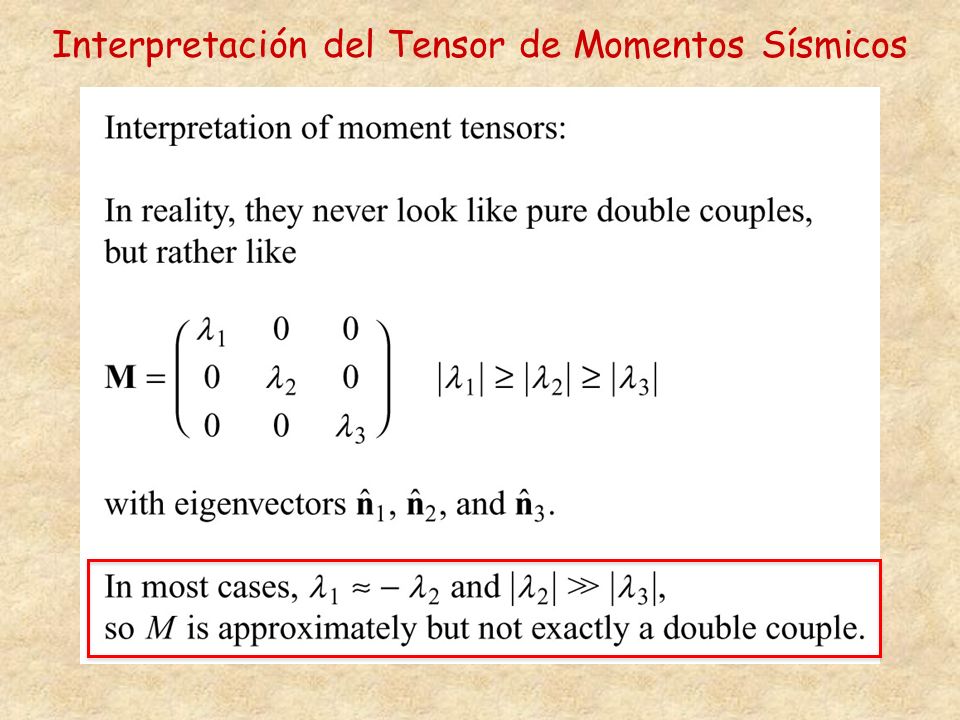

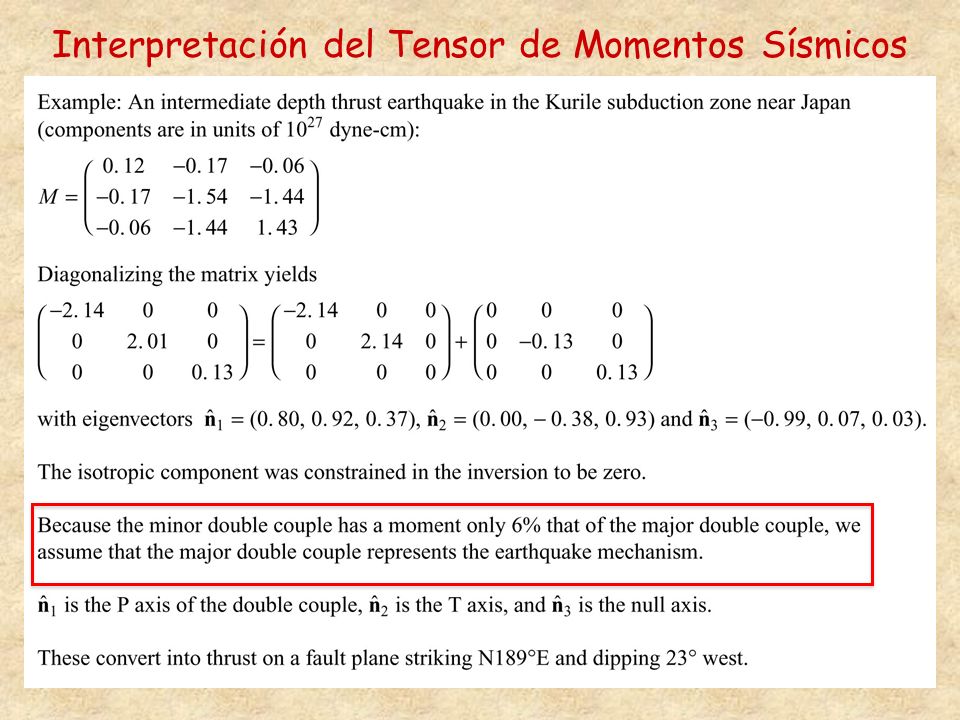

Interpretación del Tensor de Momentos Sísmicos
17
Interpretación del Tensor de Momentos Sísmicos
18
Interpretación del Tensor de Momentos Sísmicos
