AMPLIFICACION Y ACONDICIONAMIENTO DE SEÑALES PROYECTO AAS1 JOSE ALFREDO MARTÍNEZ PÉREZ UNIVERSIDAD AUTONOMA DE LA CIUDAD DE MEXICO.

Presentación del tema: "AMPLIFICACION Y ACONDICIONAMIENTO DE SEÑALES PROYECTO AAS1 JOSE ALFREDO MARTÍNEZ PÉREZ UNIVERSIDAD AUTONOMA DE LA CIUDAD DE MEXICO."— Transcripción de la presentación:

1 AMPLIFICACION Y ACONDICIONAMIENTO DE SEÑALES PROYECTO AAS1 JOSE ALFREDO MARTÍNEZ PÉREZ UNIVERSIDAD AUTONOMA DE LA CIUDAD DE MEXICO

2

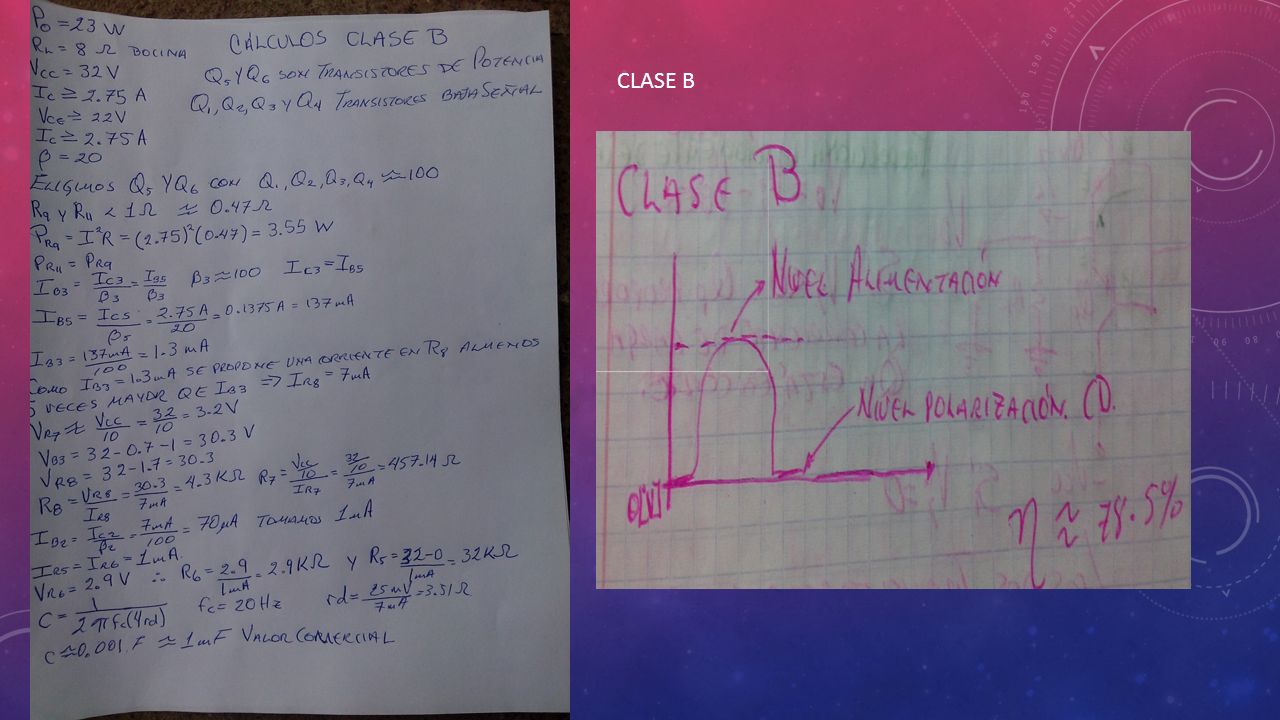

3 CLASE B

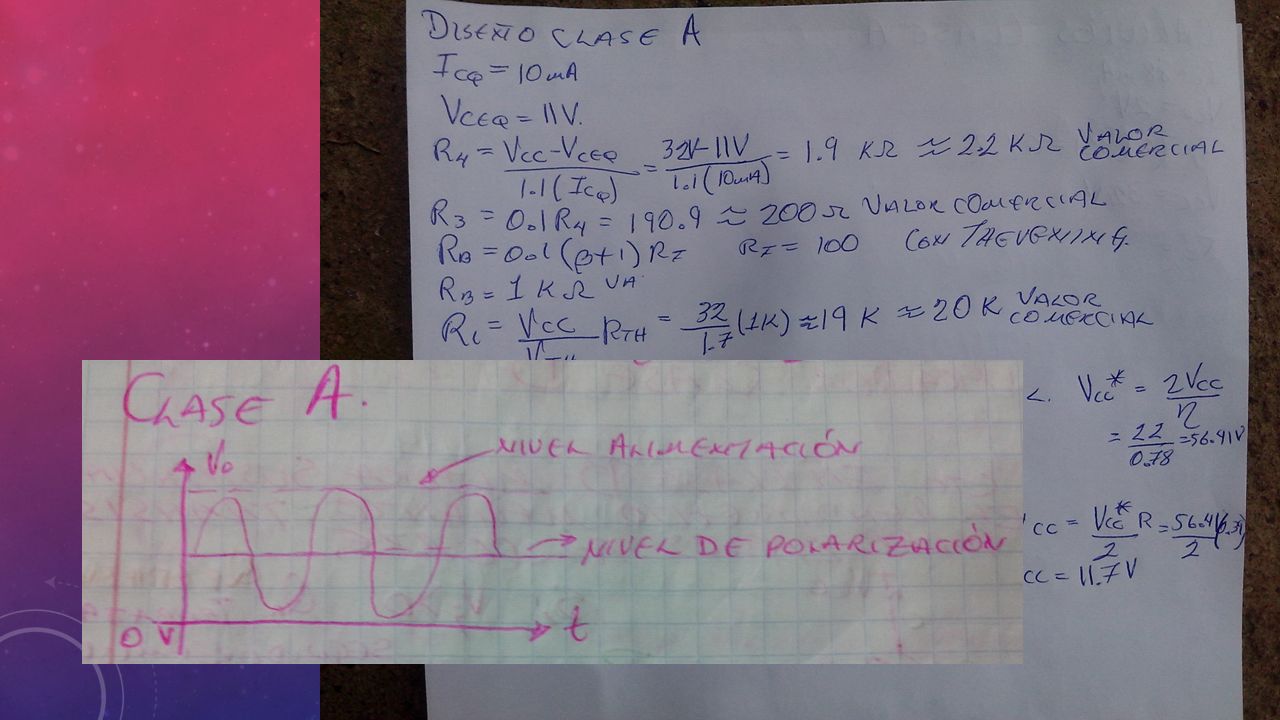

4

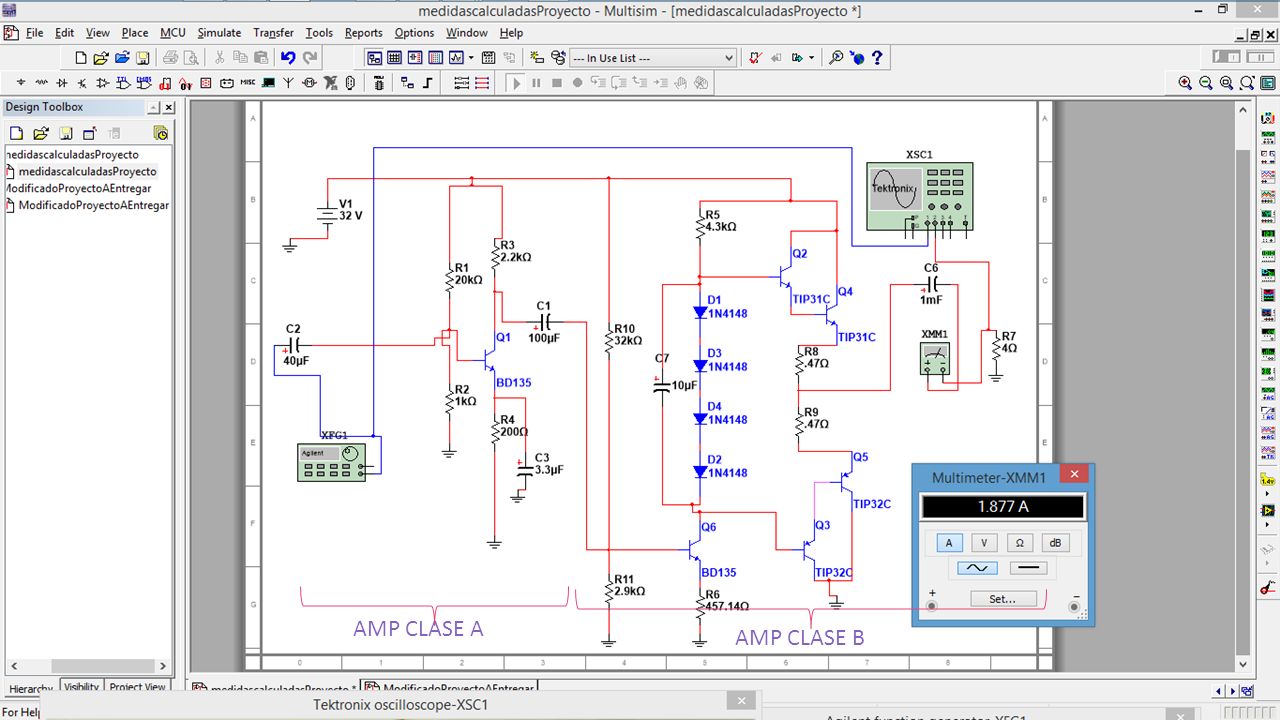

5 AMP CLASE A AMP CLASE B

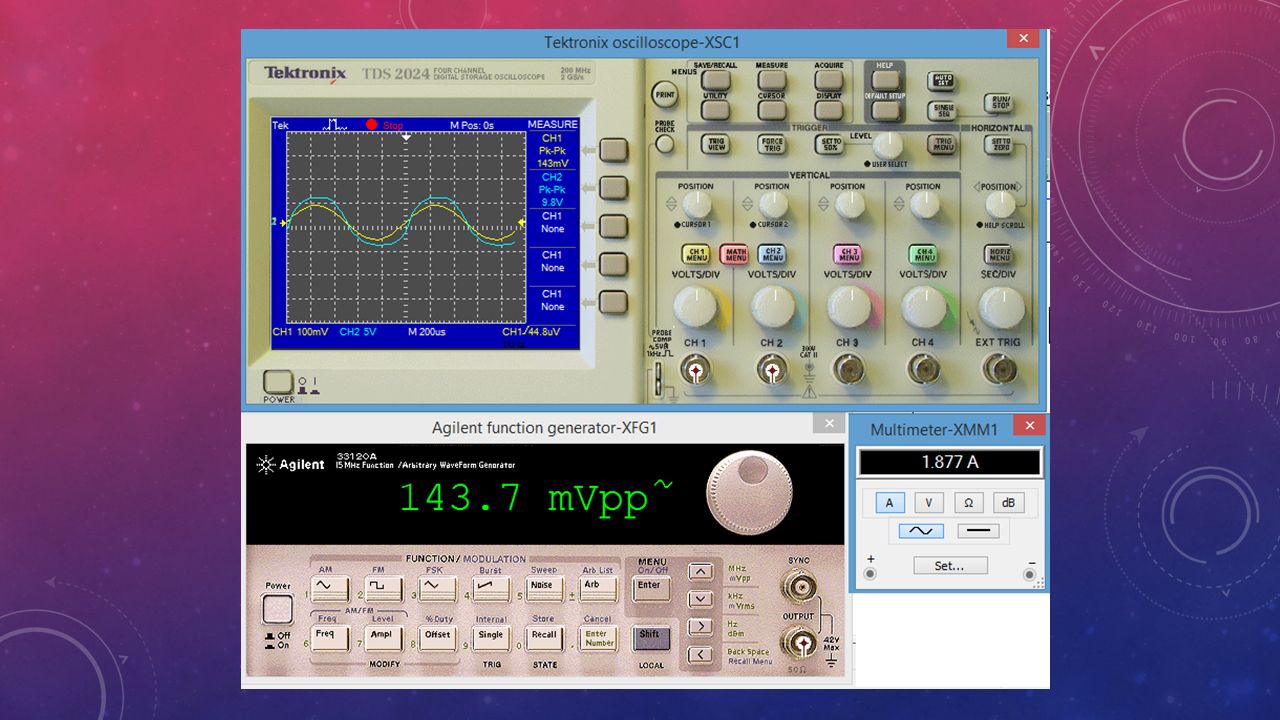

6

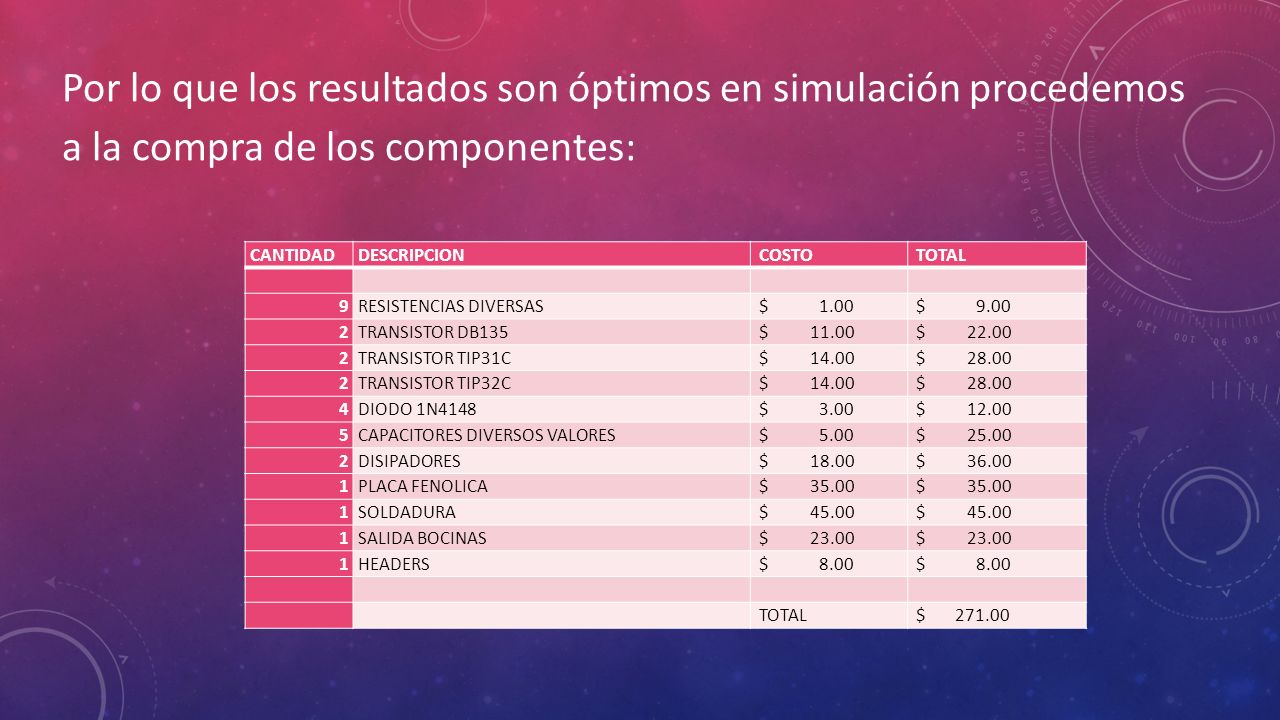

7 Por lo que los resultados son óptimos en simulación procedemos a la compra de los componentes: CANTIDADDESCRIPCION COSTO TOTAL 9RESISTENCIAS DIVERSAS $ 1.00 $ 9.00 2TRANSISTOR DB135 $ 11.00 $ 22.00 2TRANSISTOR TIP31C $ 14.00 $ 28.00 2TRANSISTOR TIP32C $ 14.00 $ 28.00 4DIODO 1N4148 $ 3.00 $ 12.00 5CAPACITORES DIVERSOS VALORES $ 5.00 $ 25.00 2DISIPADORES $ 18.00 $ 36.00 1PLACA FENOLICA $ 35.00 1SOLDADURA $ 45.00 1SALIDA BOCINAS $ 23.00 1HEADERS $ 8.00 TOTAL $ 271.00

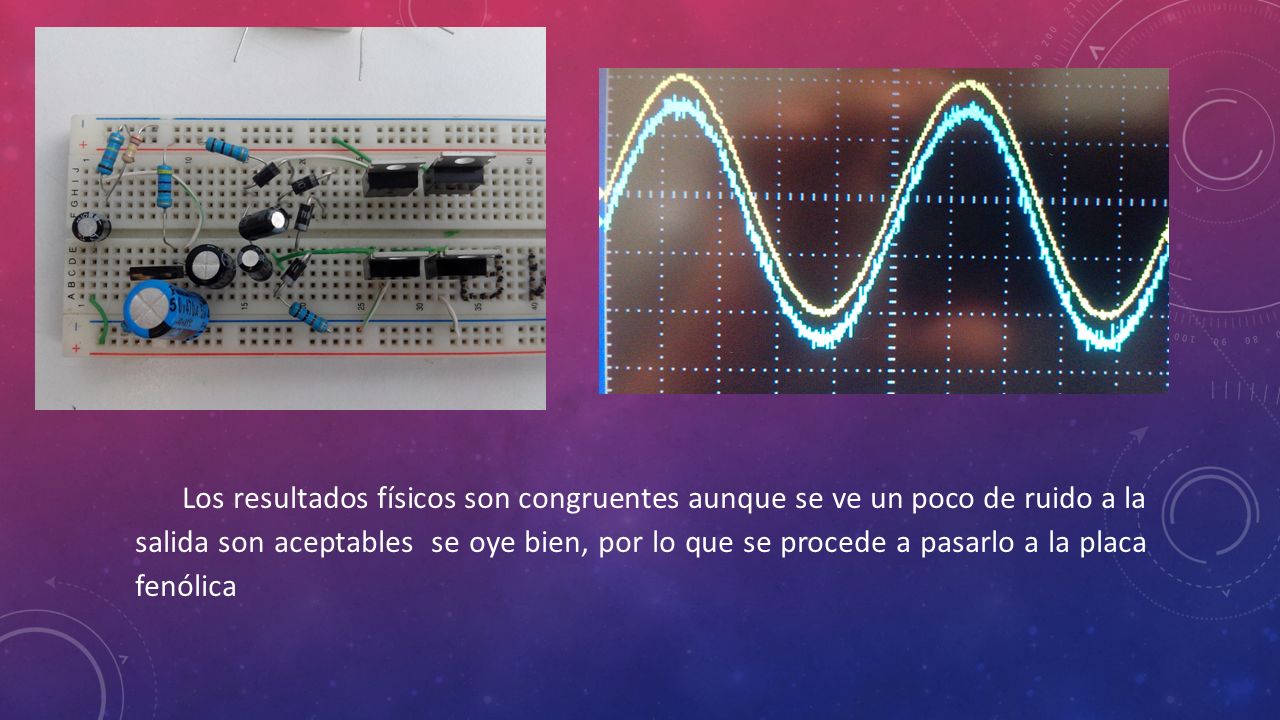

8 Los resultados físicos son congruentes aunque se ve un poco de ruido a la salida son aceptables se oye bien, por lo que se procede a pasarlo a la placa fenólica

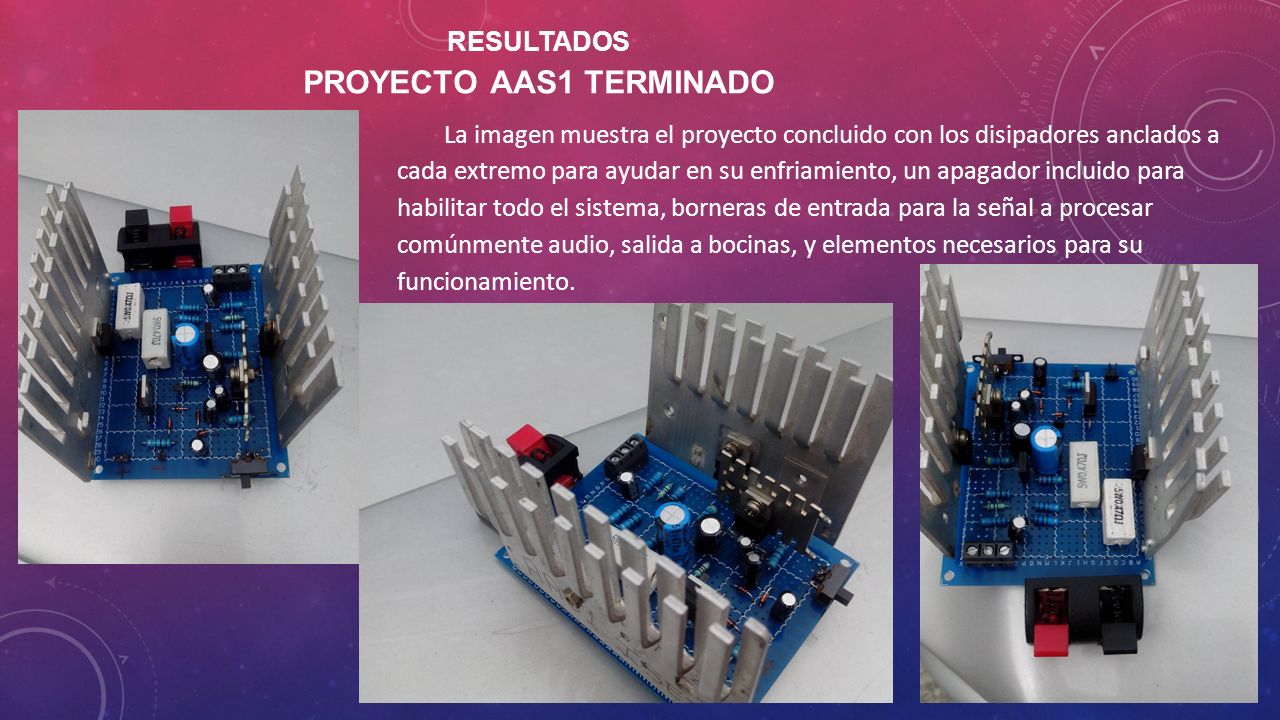

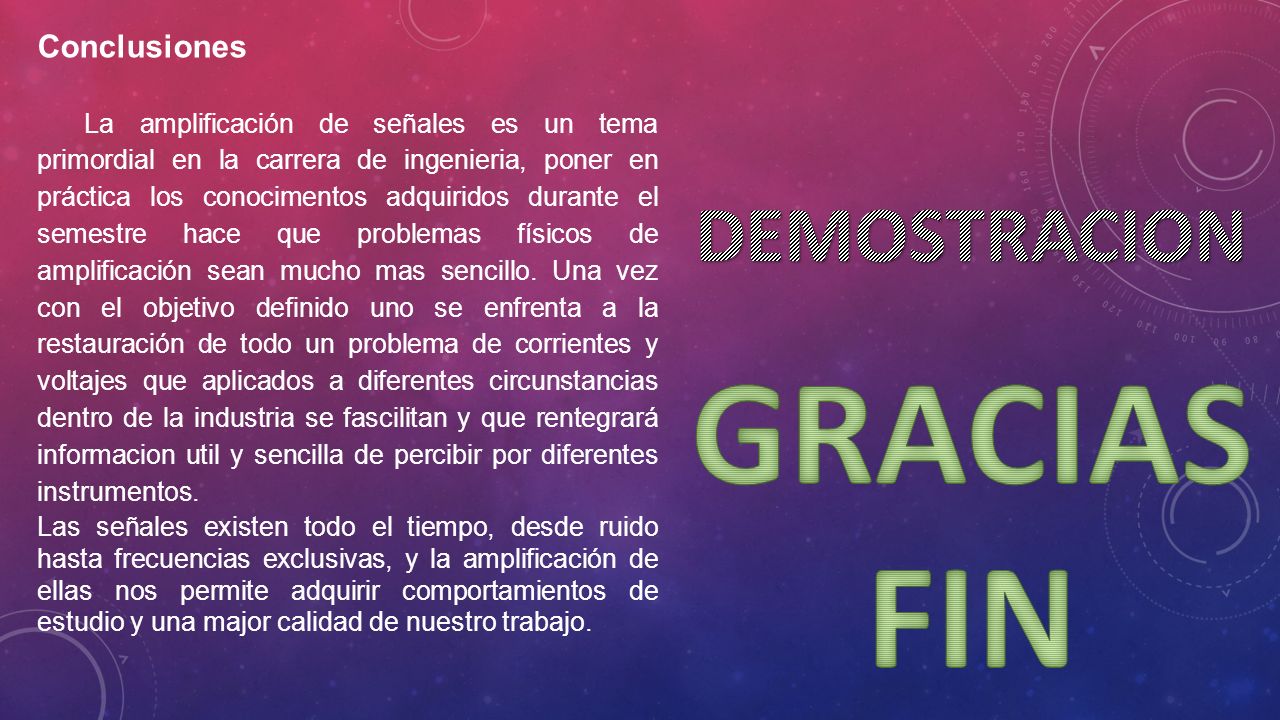

9 RESULTADOS PROYECTO AAS1 TERMINADO La imagen muestra el proyecto concluido con los disipadores anclados a cada extremo para ayudar en su enfriamiento, un apagador incluido para habilitar todo el sistema, borneras de entrada para la señal a procesar comúnmente audio, salida a bocinas, y elementos necesarios para su funcionamiento.
