1 ANALISIS CAUSA-RAIZ EXPLOSIONES DE FOCOS 6500W. CINEPOLIS GALERIAS SERDAN SALA 1

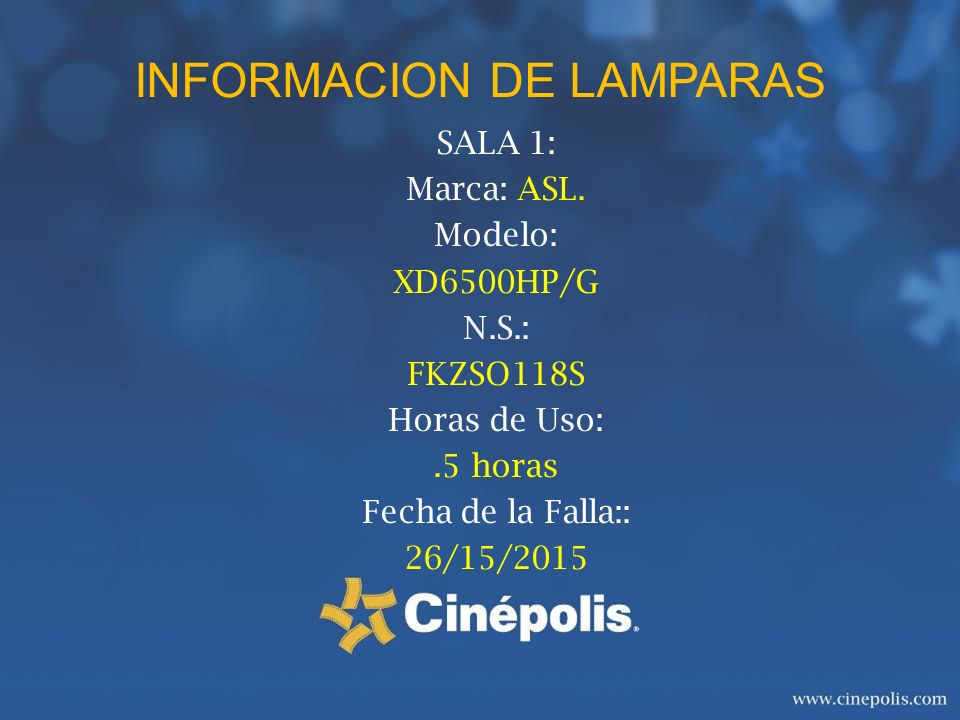

2 INFORMACION DE LAMPARAS SALA 1: Marca: ASL. Modelo: XD6500HP/G N.S.: FKZSO118S Horas de Uso:.5 horas Fecha de la Falla:: 26/15/2015

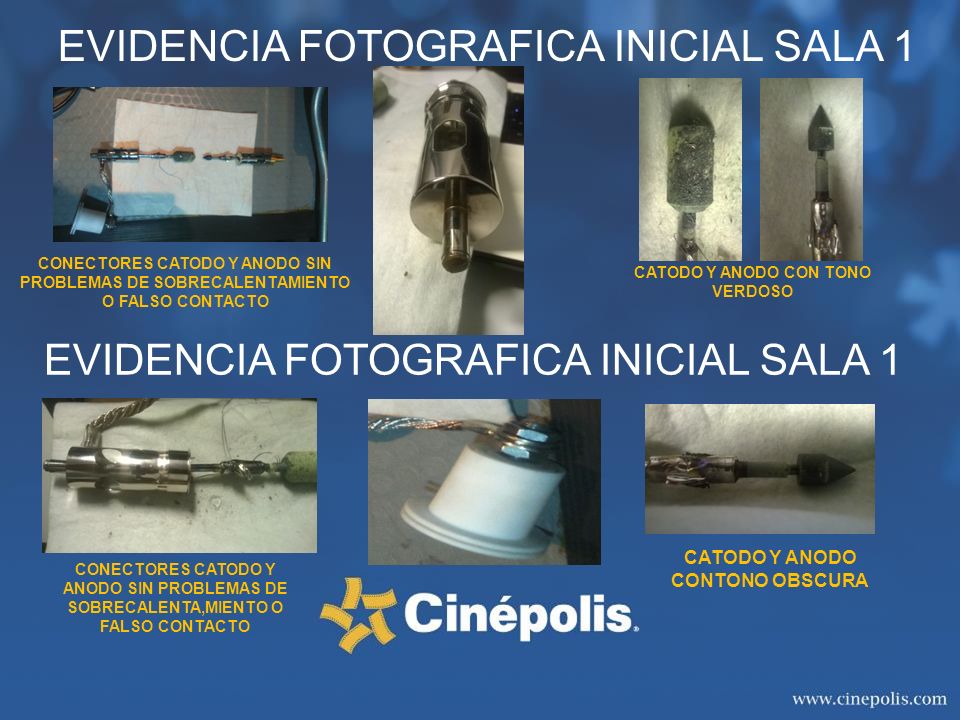

3 EVIDENCIA FOTOGRAFICA INICIAL SALA 1 CONECTORES CATODO Y ANODO SIN PROBLEMAS DE SOBRECALENTAMIENTO O FALSO CONTACTO CONECTORES CATODO Y ANODO SIN PROBLEMAS DE SOBRECALENTA,MIENTO O FALSO CONTACTO CATODO Y ANODO CON TONO VERDOSO CATODO Y ANODO CONTONO OBSCURA

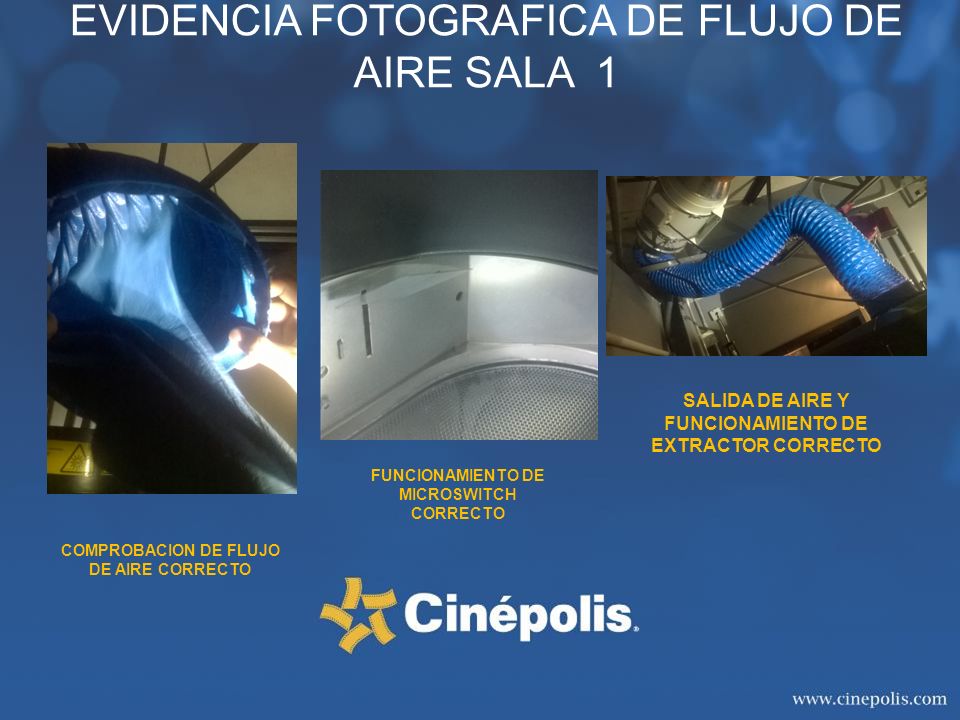

4 EVIDENCIA FOTOGRAFICA DE FLUJO DE AIRE SALA 1 COMPROBACION DE FLUJO DE AIRE CORRECTO SALIDA DE AIRE Y FUNCIONAMIENTO DE EXTRACTOR CORRECTO FUNCIONAMIENTO DE MICROSWITCH CORRECTO

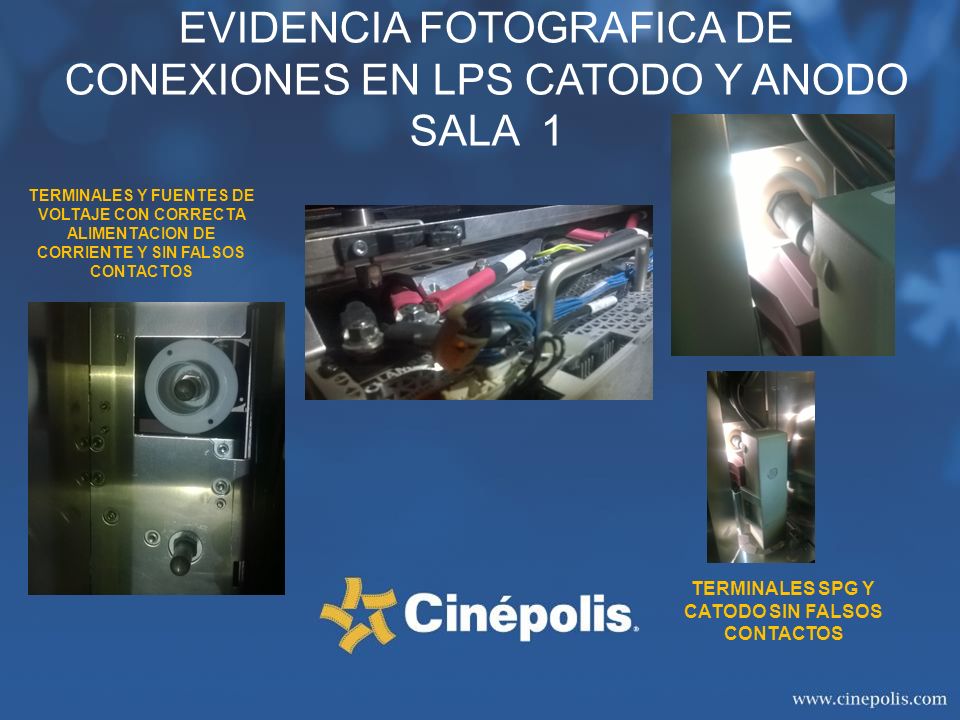

5 EVIDENCIA FOTOGRAFICA DE CONEXIONES EN LPS CATODO Y ANODO SALA 1 TERMINALES Y FUENTES DE VOLTAJE CON CORRECTA ALIMENTACION DE CORRIENTE Y SIN FALSOS CONTACTOS TERMINALES SPG Y CATODO SIN FALSOS CONTACTOS

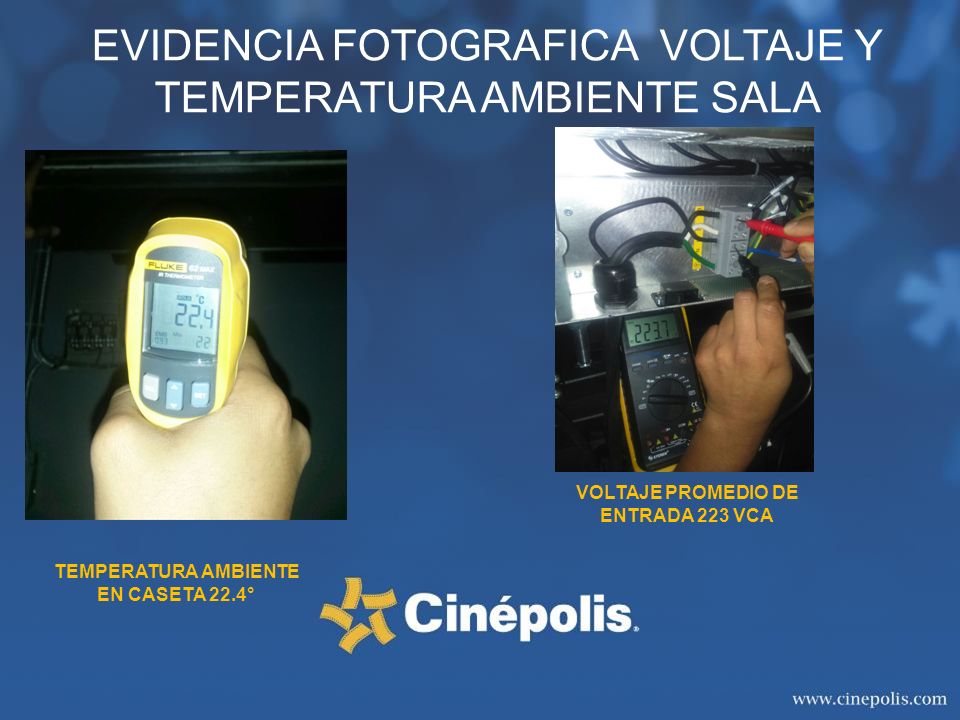

6 EVIDENCIA FOTOGRAFICA VOLTAJE Y TEMPERATURA AMBIENTE SALA VOLTAJE PROMEDIO DE ENTRADA 223 VCA TEMPERATURA AMBIENTE EN CASETA 22.4°

7 COMPROBACION MODO DE LAMPARA SALA 5 ALINEACION X, Y Y Z° MODO NORMAL 16FL

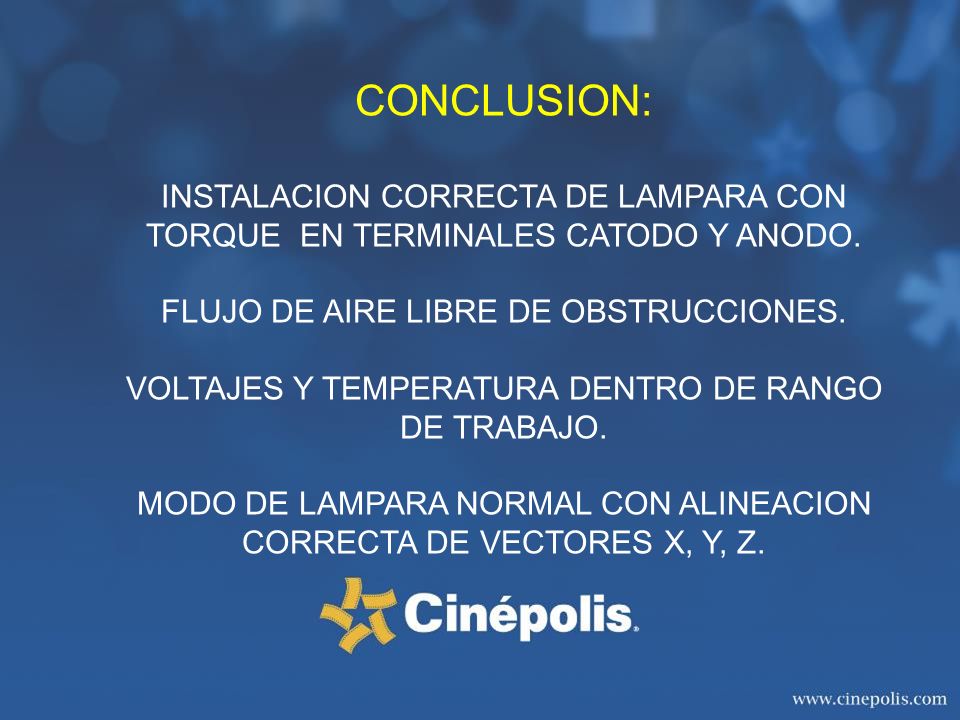

8  CONCLUSION: INSTALACION CORRECTA DE LAMPARA CON TORQUE EN TERMINALES CATODO Y ANODO. FLUJO DE AIRE LIBRE DE OBSTRUCCIONES. VOLTAJES Y TEMPERATURA DENTRO DE RANGO DE TRABAJO. MODO DE LAMPARA NORMAL CON ALINEACION CORRECTA DE VECTORES X, Y, Z.
