1 APLICACIONES DEL CAMPO MAGNÉTICO Y SU RELACIÓN CON LAS CARGAS EN MOVIMIENTO

2 8. Aplicaciones del campo magnético
Fuerza mecánica, campo magnético y cargas en movimiento están estrechamente vinculados.

3 Por un lado cabe recordar que las fuerzas mecánicas en general son responsables del movimiento que observamos. 1ª APLICACIÓN → Producir movimiento a partir de una corriente y un campo magnético permanente.

4 EL MOTOR ELÉCTRICO Obtener movimiento a partir de una corriente y un campo magnético

5

6 Es necesario que bien cambie la polaridad del imán que crea el campo (su orientación).
O bien que cambie el sentido de la corriente (corriente alterna) De lo contrario cada media vuelta de espira el par de fuerzas cambiaría y nunca daría una vuelta completa

7 B F F F F MEDIA VUELTA I 2 1 1 2

8 EL ESPECTRÓMETRO DE MASAS
Aplicación en la investigación. Dispositivo que permite determinar la relación m/q de partículas cargadas Esto se utiliza en la determinación estructural de moléculas

9 estructura desconocida
Fragmento A Fragmento B ? molécula de estructura desconocida Fragmentos de molécula, con una relación m/q determinada

10 Estas partículas que se producen a partir de la sustancia neutra mediante una pequeña descarga eléctrica, son aceleradas mediante diferencias de potencial hasta una cámara donde existe un campo B perpendicular a sus velocidades Cada fragmento tiene una relación m/q característica de manera que identificando qué fragmentos hay presentes podemos conocer la estructura de la molécula

11 Aquí se fragmentan las moléculas en Fragmentos cargados

12 Previo a la cámara donde existe un campo magnético existe un selector de velocidades que permite que todos los fragmentos lleguen con la misma velocidad a dicha cámara. De esta manera el radio de la órbita sólo depende de la relación m/q. m . v R = q . B

13 Identificados los fragmentos resultantes de fragmentar la molécula se trata de “unir piezas” para determinar la estructura molecular

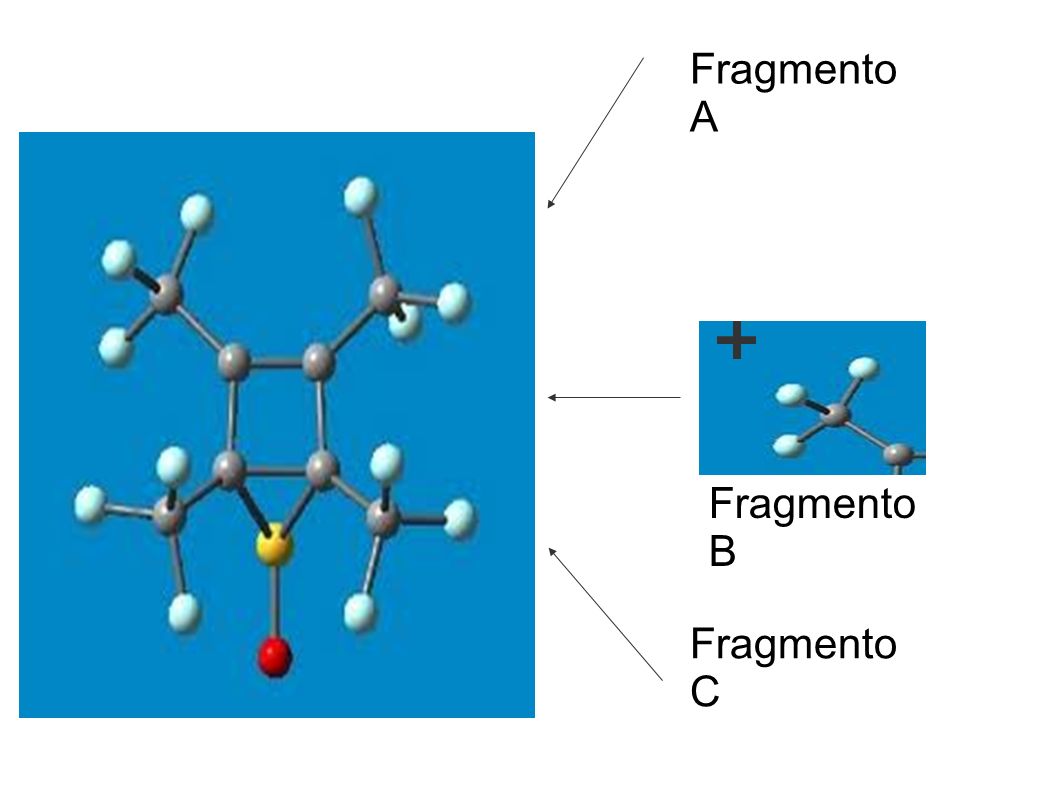

14 Fragmento A Fragmento B Fragmento C

15 Esta intensidad se relaciona con la fuerza magnética sobre una espira
Otras aplicaciones GALVANÓMETRO: Utilizado para medir la intensidad de corriente que circula por un circuito. Esta intensidad se relaciona con la fuerza magnética sobre una espira Se acopla una aguja de medida a la espira, se define una escala y se calibra para relacionar los valores de I con el giro de la espira

16

17 Otras aplicaciones CICLOTRÓN: Acelerar partículas cargadas a determinada velocidad, haciéndolas describir trayectorias circulares de radios cada vez mayor, modificando el campo magnético que actúa sobre ellas
