1 UNIVERSIDAD CENTRAL DEL ECUADOR INSTITUTO DE CIENCIAS BÁSICAS UNIDAD ACADÉMICA DE FÍSICA

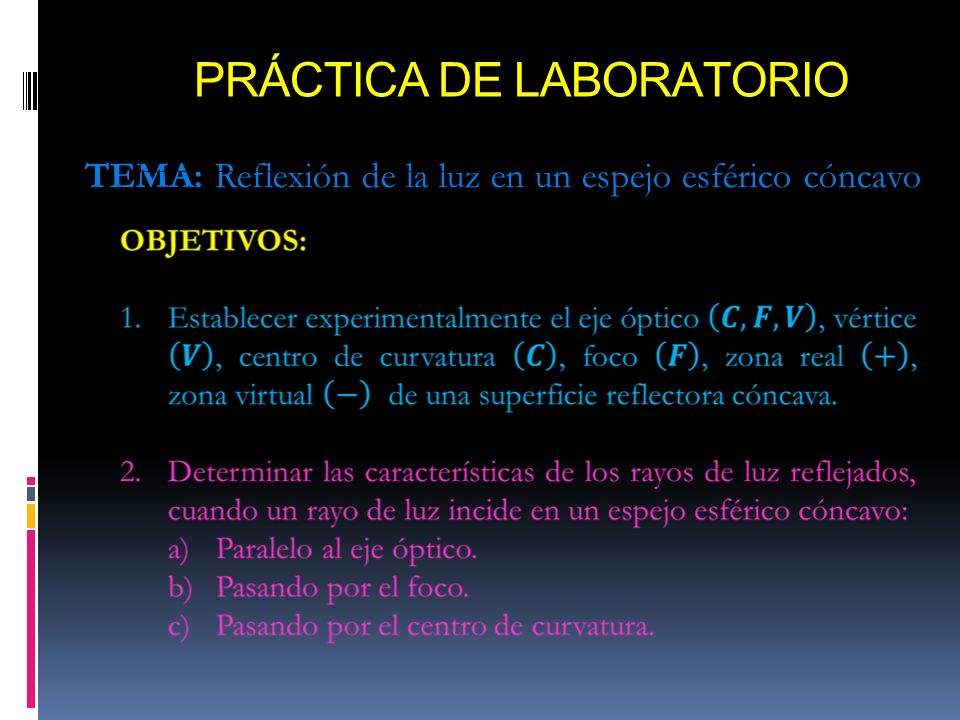

2 TEMA: Reflexión de la luz en un espejo esférico cóncavo PRÁCTICA DE LABORATORIO

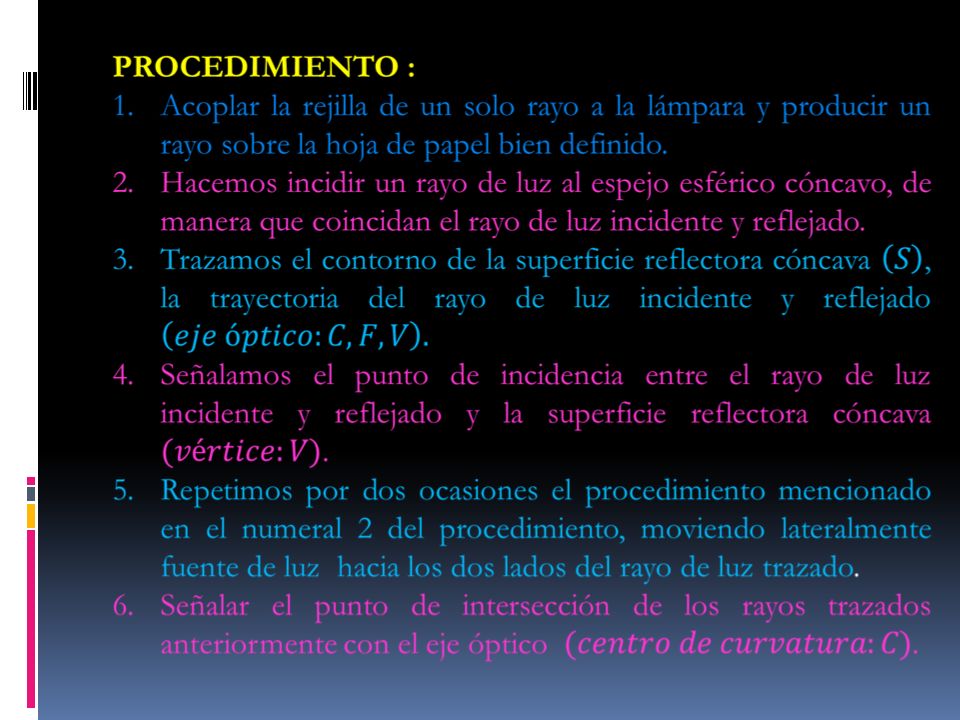

3

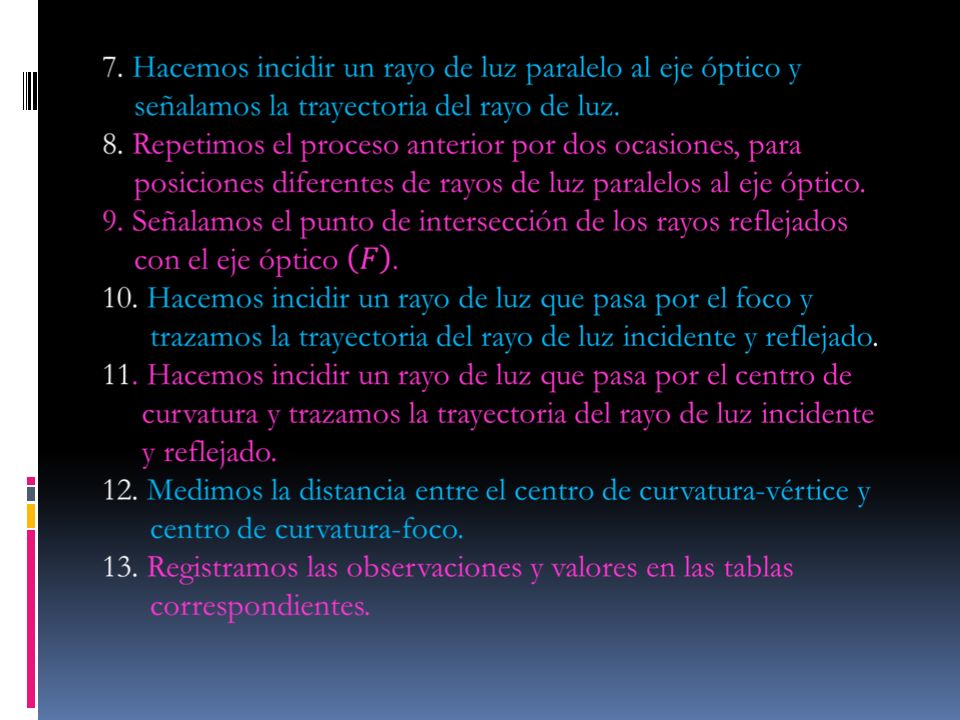

4

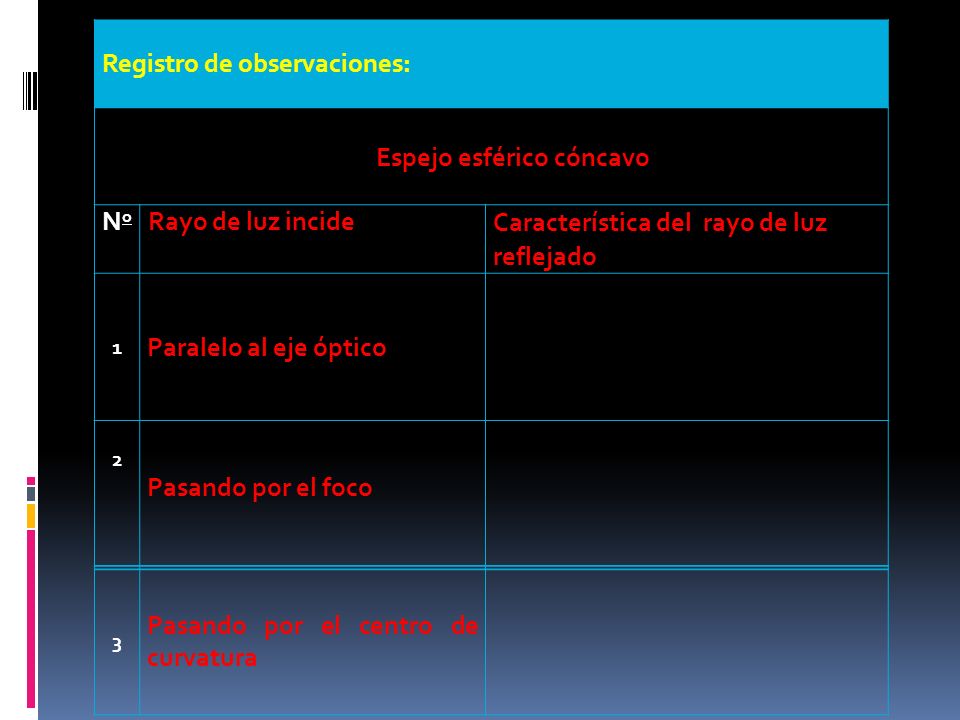

5 Registro de observaciones: Espejo esférico cóncavo NoNo Rayo de luz incide Característica del rayo de luz reflejado 1 Paralelo al eje óptico 2 Pasando por el foco 3 Pasando por el centro de curvatura

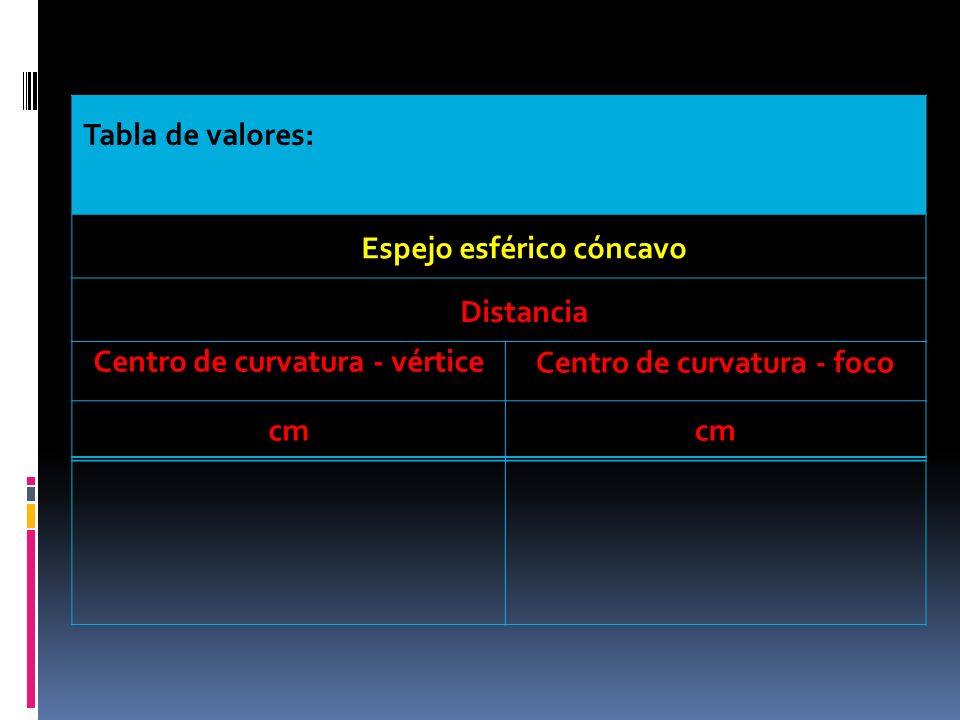

6 Tabla de valores: Espejo esférico cóncavo Distancia Centro de curvatura - vértice Centro de curvatura - foco cm

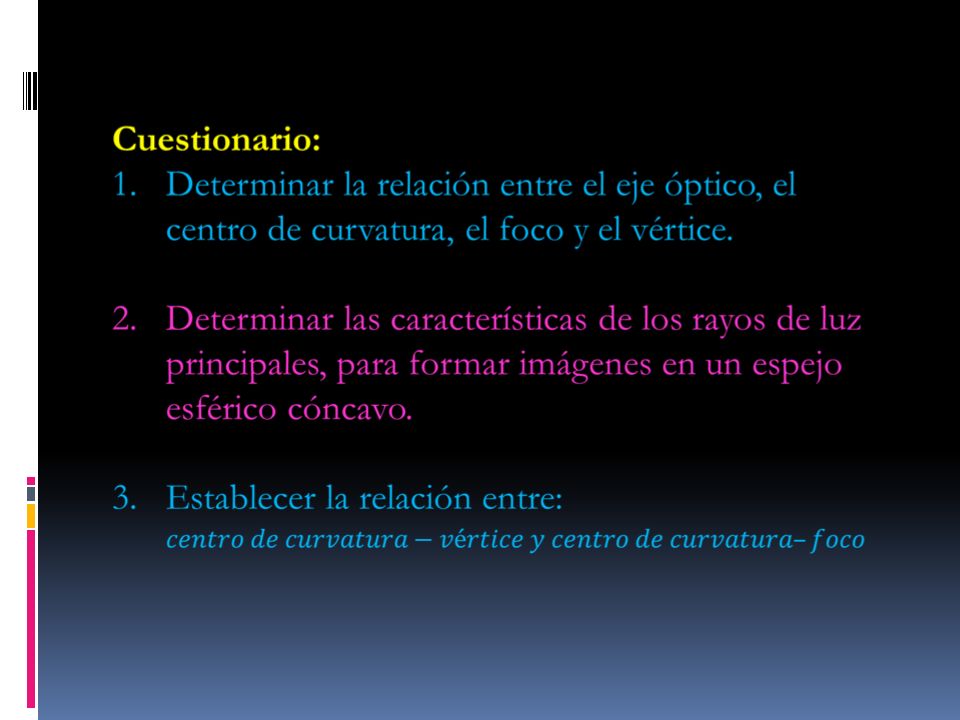

7

8 Espejos esférico cóncavo

9 ESPEJOS ESFÉRICOS TERMINOLOGÍA CENTRO DE CURVATURA ( C ) RADIO DE CURVATURA ( R ) VÉRTICE – CENTRO DEL ESPEJO ( V ) EJE ÓPTICO ( C, F, V ) FOCO ( F ) DISTANCIA FOCAL ( FV) C = CENTRO DE LA SUPERFICIE ESFÉRICA QUE CONSTITUYE EL ESPEJO (C) R = DISTANCIA ENTRE EL CENTRO Y CUALQUIER PUNTO DEL ESPEJO (R) C F V OBJETO R Espejo cóncavo Zona real (+) Zona virtual (-)

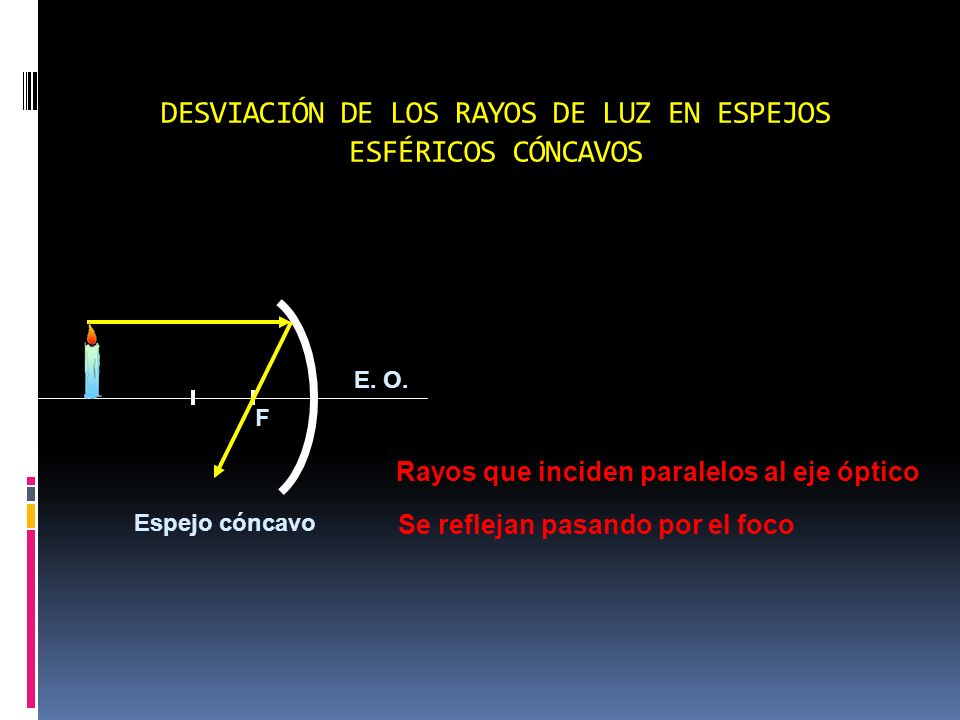

10 DESVIACIÓN DE LOS RAYOS DE LUZ EN ESPEJOS ESFÉRICOS CÓNCAVOS Rayos que inciden paralelos al eje óptico F Espejo cóncavo Se reflejan pasando por el foco E. O.

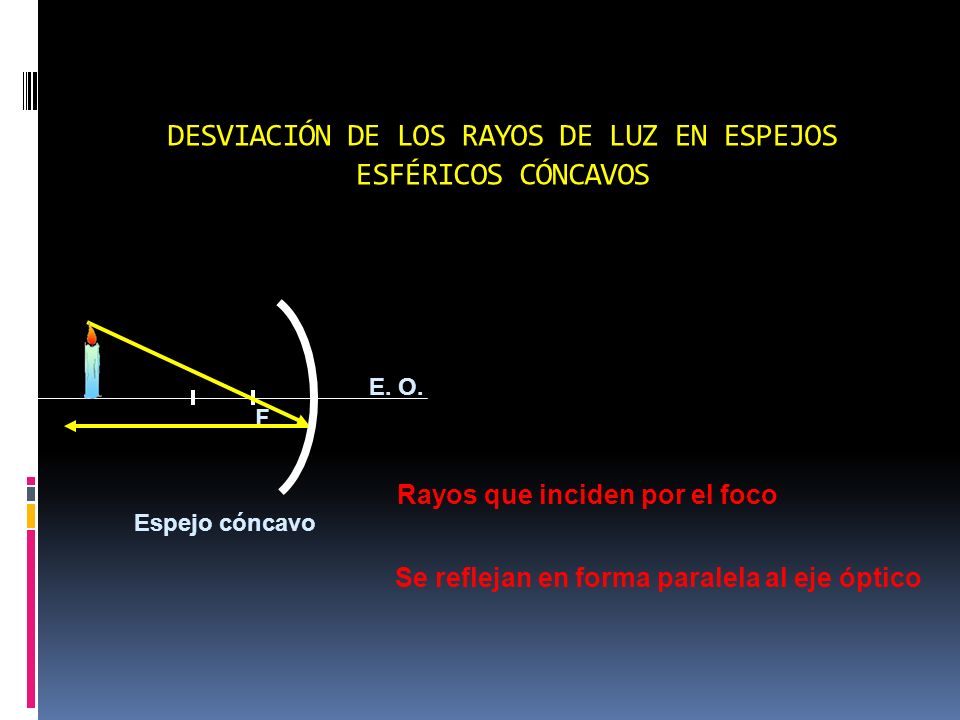

11 Rayos que inciden por el foco F Espejo cóncavo Se reflejan en forma paralela al eje óptico E. O. DESVIACIÓN DE LOS RAYOS DE LUZ EN ESPEJOS ESFÉRICOS CÓNCAVOS

12 Rayos luminoso que inciden por el centro de curvatura F Espejo cóncavo Se refleja sobre sí mismo E. O. DESVIACIÓN DE LOS RAYOS DE LUZ EN ESPEJOS ESFÉRICOS CÓNCAVOS
