Bilbao, 12 y 13 de noviembre de 2014

Presentación del tema: "Bilbao, 12 y 13 de noviembre de 2014"— Transcripción de la presentación:

1 Bilbao, 12 y 13 de noviembre de 2014
EL CONTROL DOCUMENTAL DEL SUMINISTRO DE GEOSINTÉTICOS EN OBRAS DE VERTEDEROS IGS IV Congreso sobre Mejores Tecnologías disponibles en vertedederos, suelos contaminados y gestión de residuos Bilbao, 12 y 13 de noviembre de 2014 Angel Leiro López Coordinador Técnico-Científico del Área de Materiales (CEDEX) Presidente del Capítulo Español IGS

2 GEOSINTÉTICOS (GSY) PERMEABLES ESENCIALMENTE IMPERMEABLES BARRERAS GEOSINTÉTICAS (GBR) PRODUCTOS RELACIONADOS CON GEOTEXTILES (GTP) GEOTEXTILES (GTX) Funciones TEJIDO (GTX-W) Separación Geomalla (GGR): Refuerzo BARRERAS GEOSINTÉTICAS POLIMÉRICAS (GBR-P) BARRERAS GEOSINTÉTICAS BENTONÍTICAS (GBR-C) BARRERAS GEOSINTÉTICAS BITUMINOSAS (GBR-B) Georred (GNT): Drenaje NO TEJIDO (GTX-N) Drenaje Geocelda (GCE): Control erosión TRICOTADO (GTX-K) Filtro Geocinta (GST): control erosión Refuerzo Geoestera (GMA): control erosión Geoespaciador (GSP): Separación y Drenaje Protección GEOCOMPUESTOS (GCO) UNE-EN GEOSINTÉTICOS. TÉRMINOS Y DEFINICIONES

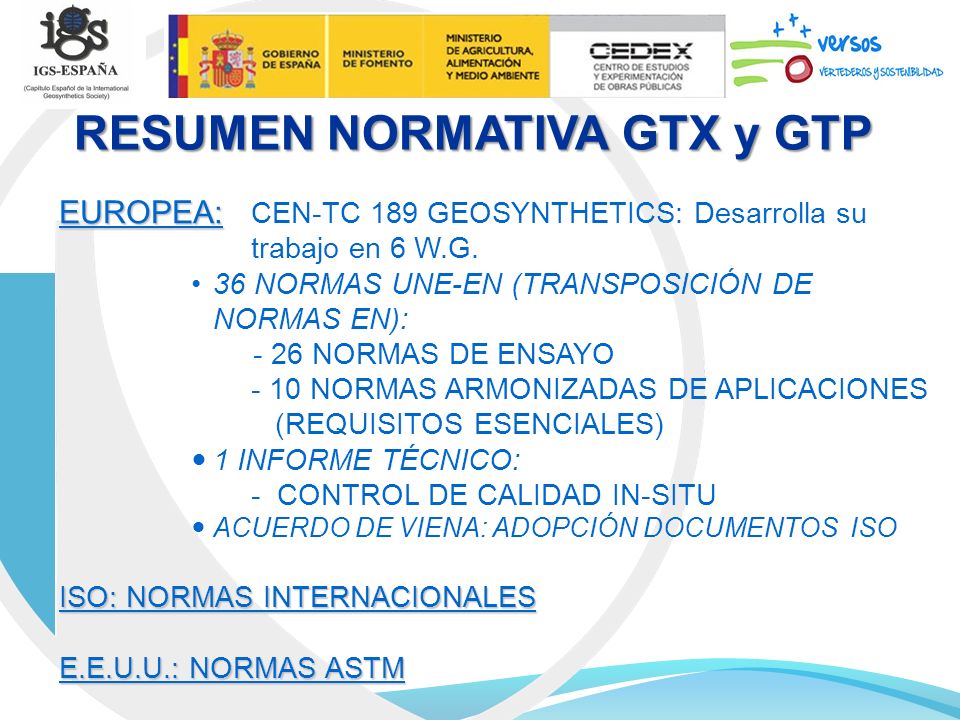

3 RESUMEN NORMATIVA GTX y GTP
EUROPEA: CEN-TC 189 GEOSYNTHETICS: Desarrolla su trabajo en 6 W.G. 36 NORMAS UNE-EN (TRANSPOSICIÓN DE NORMAS EN): - 26 NORMAS DE ENSAYO - 10 NORMAS ARMONIZADAS DE APLICACIONES (REQUISITOS ESENCIALES) 1 INFORME TÉCNICO: - CONTROL DE CALIDAD IN-SITU ACUERDO DE VIENA: ADOPCIÓN DOCUMENTOS ISO ISO: NORMAS INTERNACIONALES E.E.U.U.: NORMAS ASTM 3

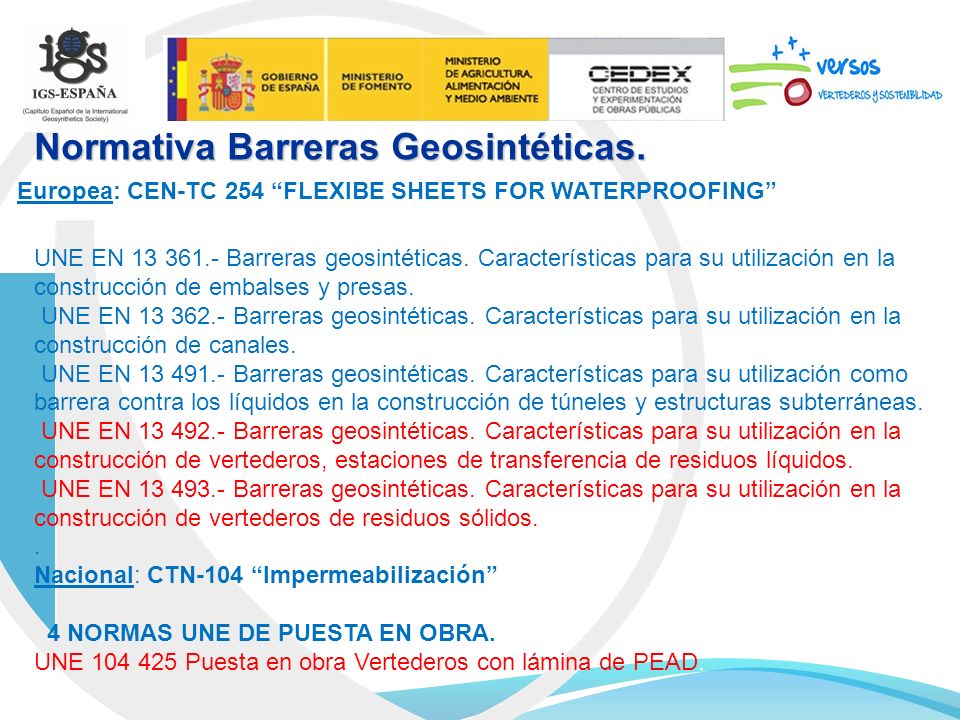

4 Normativa Barreras Geosintéticas.
UNE EN Barreras geosintéticas. Características para su utilización en la construcción de embalses y presas.  UNE EN Barreras geosintéticas. Características para su utilización en la construcción de canales.  UNE EN Barreras geosintéticas. Características para su utilización como barrera contra los líquidos en la construcción de túneles y estructuras subterráneas.  UNE EN Barreras geosintéticas. Características para su utilización en la construcción de vertederos, estaciones de transferencia de residuos líquidos.  UNE EN Barreras geosintéticas. Características para su utilización en la construcción de vertederos de residuos sólidos. . Nacional: CTN-104 “Impermeabilización” 4 NORMAS UNE DE PUESTA EN OBRA. UNE Puesta en obra Vertederos con lámina de PEAD.  . Europea: CEN-TC 254 “FLEXIBE SHEETS FOR WATERPROOFING”

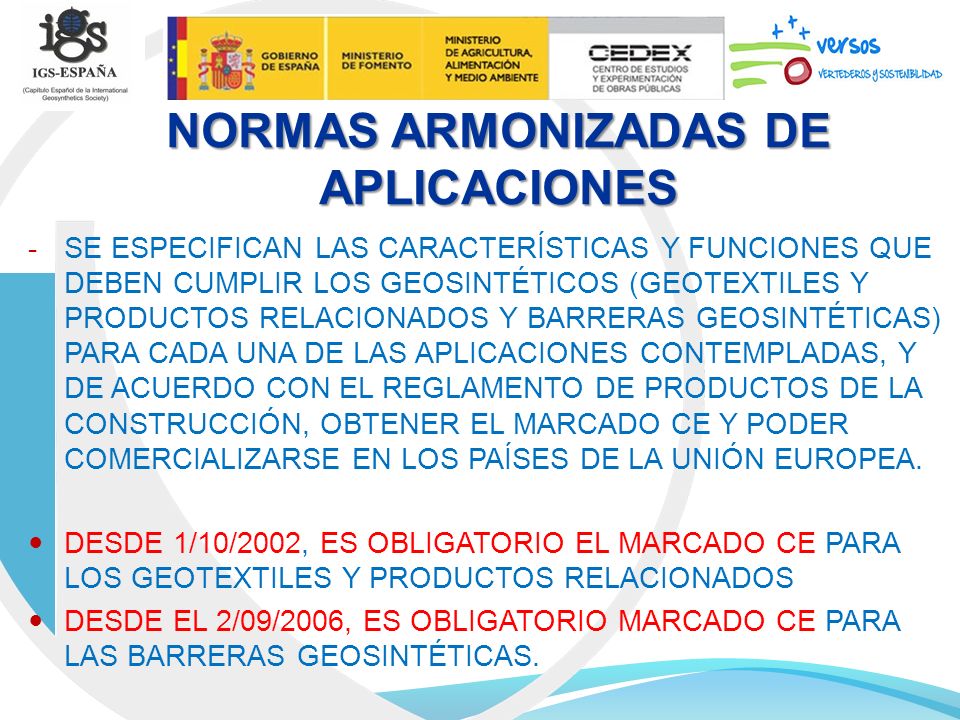

5 NORMAS ARMONIZADAS DE APLICACIONES
SE ESPECIFICAN LAS CARACTERÍSTICAS Y FUNCIONES QUE DEBEN CUMPLIR LOS GEOSINTÉTICOS (GEOTEXTILES Y PRODUCTOS RELACIONADOS Y BARRERAS GEOSINTÉTICAS) PARA CADA UNA DE LAS APLICACIONES CONTEMPLADAS, Y DE ACUERDO CON EL REGLAMENTO DE PRODUCTOS DE LA CONSTRUCCIÓN, OBTENER EL MARCADO CE Y PODER COMERCIALIZARSE EN LOS PAÍSES DE LA UNIÓN EUROPEA. DESDE 1/10/2002, ES OBLIGATORIO EL MARCADO CE PARA LOS GEOTEXTILES Y PRODUCTOS RELACIONADOS DESDE EL 2/09/2006, ES OBLIGATORIO MARCADO CE PARA LAS BARRERAS GEOSINTÉTICAS. 5

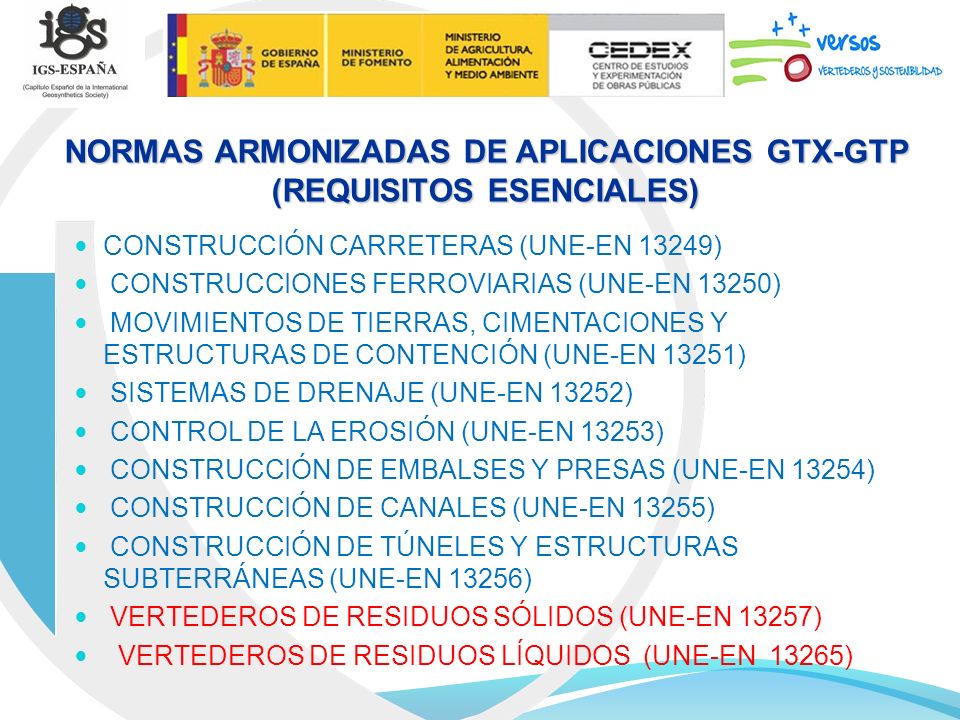

6 NORMAS ARMONIZADAS DE APLICACIONES GTX-GTP (REQUISITOS ESENCIALES)
CONSTRUCCIÓN CARRETERAS (UNE-EN 13249) CONSTRUCCIONES FERROVIARIAS (UNE-EN 13250) MOVIMIENTOS DE TIERRAS, CIMENTACIONES Y ESTRUCTURAS DE CONTENCIÓN (UNE-EN 13251) SISTEMAS DE DRENAJE (UNE-EN 13252)  CONTROL DE LA EROSIÓN (UNE-EN 13253) CONSTRUCCIÓN DE EMBALSES Y PRESAS (UNE-EN 13254) CONSTRUCCIÓN DE CANALES (UNE-EN 13255) CONSTRUCCIÓN DE TÚNELES Y ESTRUCTURAS SUBTERRÁNEAS (UNE-EN 13256) VERTEDEROS DE RESIDUOS SÓLIDOS (UNE-EN 13257) VERTEDEROS DE RESIDUOS LÍQUIDOS (UNE-EN ) 6

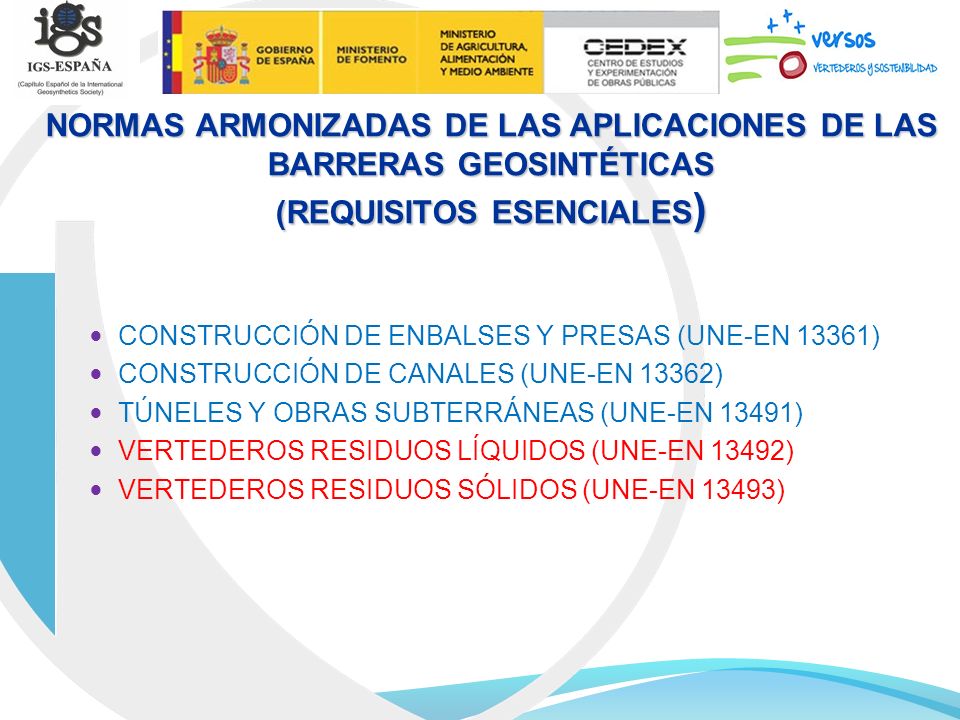

7 NORMAS ARMONIZADAS DE LAS APLICACIONES DE LAS BARRERAS GEOSINTÉTICAS (REQUISITOS ESENCIALES)
CONSTRUCCIÓN DE ENBALSES Y PRESAS (UNE-EN 13361) CONSTRUCCIÓN DE CANALES (UNE-EN 13362) TÚNELES Y OBRAS SUBTERRÁNEAS (UNE-EN 13491) VERTEDEROS RESIDUOS LÍQUIDOS (UNE-EN 13492) VERTEDEROS RESIDUOS SÓLIDOS (UNE-EN 13493) 7

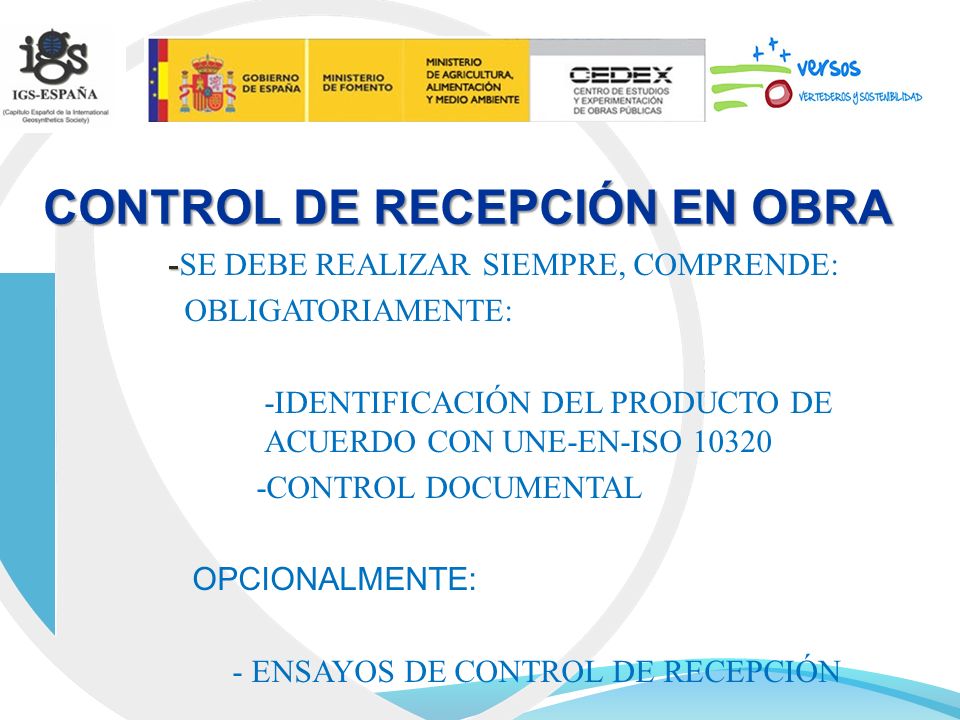

8 CONTROL DE RECEPCIÓN EN OBRA
-SE DEBE REALIZAR SIEMPRE, COMPRENDE: OBLIGATORIAMENTE: -IDENTIFICACIÓN DEL PRODUCTO DE ACUERDO CON UNE-EN-ISO 10320 -CONTROL DOCUMENTAL OPCIONALMENTE: - ENSAYOS DE CONTROL DE RECEPCIÓN 8 8

9 IDENTIFICACIÓN DEL GTX-GTP, GBR
· Se especifican en la UNE-EN-ISO 10320 (Identificación in situ) . DATOS DEL FABRICANTE · MARCA COMERCIAL Y TIPO DE PRODUCTO · FECHA DE FABRICACIÓN: AÑO Y MES . NÚMERO DE IDENTIFICACIÓN DEL ROLLO · DIMENSIONES DEL ROLLO: largo x ancho · MASA BRUTA NOMINAL DEL ROLLO . MASA POR UNIDAD DE SUPERFICIE . TIPO(S) DE POLÍMERO PRINCIPAL . CLASIFICACIÓN SEGÚN UNE-EN 10318 9 9

10 CONTROL DOCUMENTAL SE DEBE EXIGIR QUE EL GEOTEXTIL O PRODUCTO RELACIONADO O BARRERA GESINTÉTICA, ESTÉ EN POSESIÓN DEL MARCADO CE. SE DEBE SOLICITAR: DECLARACIÓN DE PRESTACIONES (PAPEL O ELECTRÓNICA) NÚMERO DE DECLARACIÓN DE PRESTACIONES. CÓDIGO DE IDENTIFICACIÓN Y NOMBRE DEL PRODUCTO. USO CON REFERENCIA A LA NORMA O NORMAS EUROPEAS. NOMBRE O MARCA REGISTRADA DEL FABRICANTE Y DIRECCIÓN. SISTEMA O SISTEMAS DE VERIFICACIÓN DE LA CONSTANCIA DE PRESTACIONES. NOMBRE DE ORGANISMO NOTIFICADOR. - PRESTACIÓN DECLARADA: - VALORES MEDIOS DE LAS CARACTERÍSTICAS ARMONIZADAS CON SUS TOLERANCIAS PARA UN NIVEL DE CONFIANZA DEL 95% - LOGO MARCADO CE - DURABILIDAD DE ACUERDO CON EL ANEXO B DE LA NORMA - NOMBRE Y CARGO PERSONA QUE FIRMA POR EL FABRICANTE 10 10

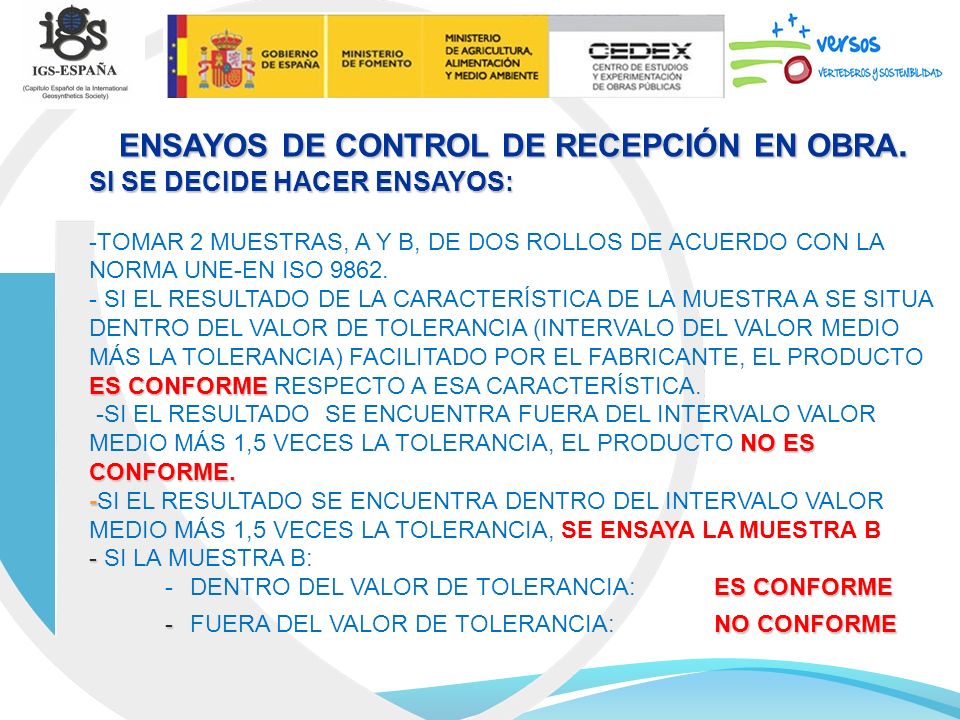

11 ENSAYOS DE CONTROL DE RECEPCIÓN EN OBRA.
SI SE DECIDE HACER ENSAYOS: TOMAR 2 MUESTRAS, A Y B, DE DOS ROLLOS DE ACUERDO CON LA NORMA UNE-EN ISO 9862. SI EL RESULTADO DE LA CARACTERÍSTICA DE LA MUESTRA A SE SITUA DENTRO DEL VALOR DE TOLERANCIA (INTERVALO DEL VALOR MEDIO MÁS LA TOLERANCIA) FACILITADO POR EL FABRICANTE, EL PRODUCTO ES CONFORME RESPECTO A ESA CARACTERÍSTICA. -SI EL RESULTADO SE ENCUENTRA FUERA DEL INTERVALO VALOR MEDIO MÁS 1,5 VECES LA TOLERANCIA, EL PRODUCTO NO ES CONFORME. -SI EL RESULTADO SE ENCUENTRA DENTRO DEL INTERVALO VALOR MEDIO MÁS 1,5 VECES LA TOLERANCIA, SE ENSAYA LA MUESTRA B SI LA MUESTRA B: DENTRO DEL VALOR DE TOLERANCIA: ES CONFORME FUERA DEL VALOR DE TOLERANCIA: NO CONFORME

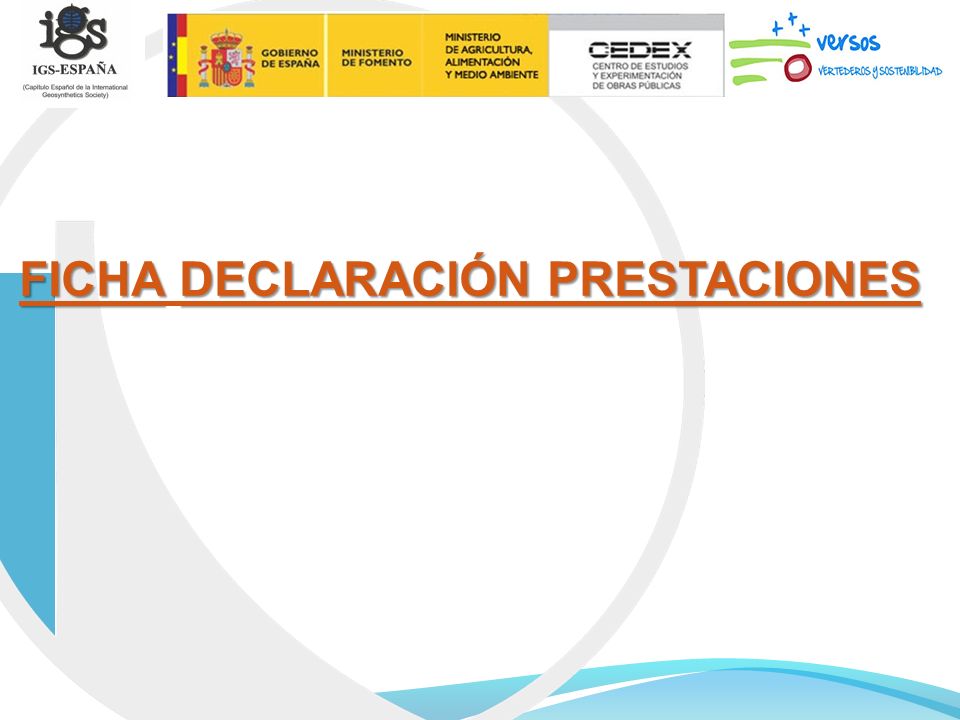

12 FICHA DECLARACIÓN PRESTACIONES
12 12

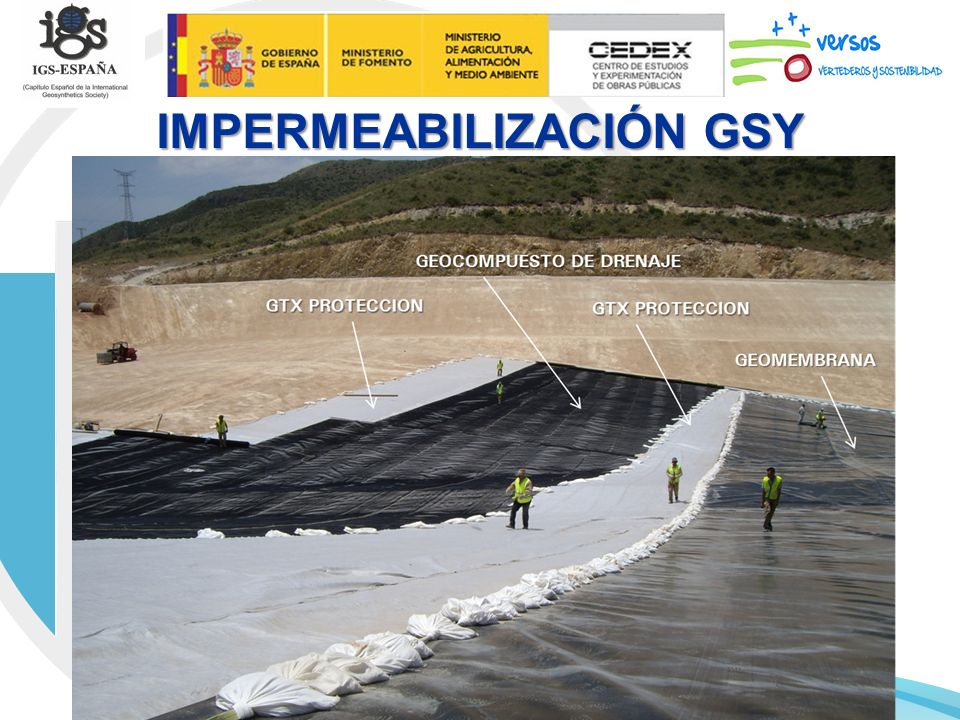

13 IMPERMEABILIZACIÓN GSY
13 13

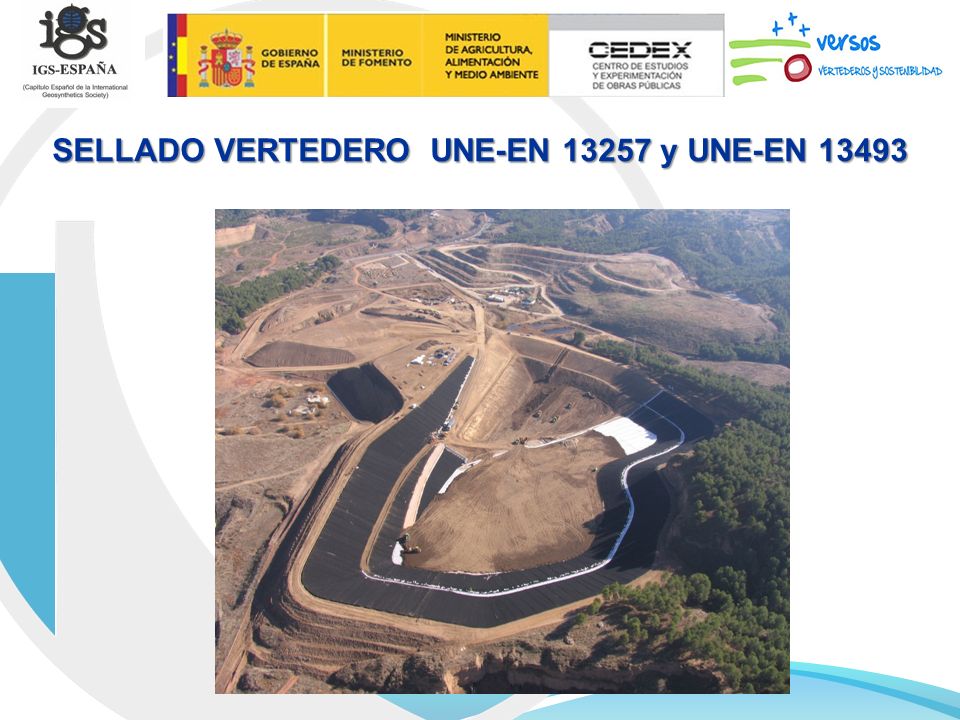

14 SELLADO VERTEDERO UNE-EN 13257 y UNE-EN 13493
14 14

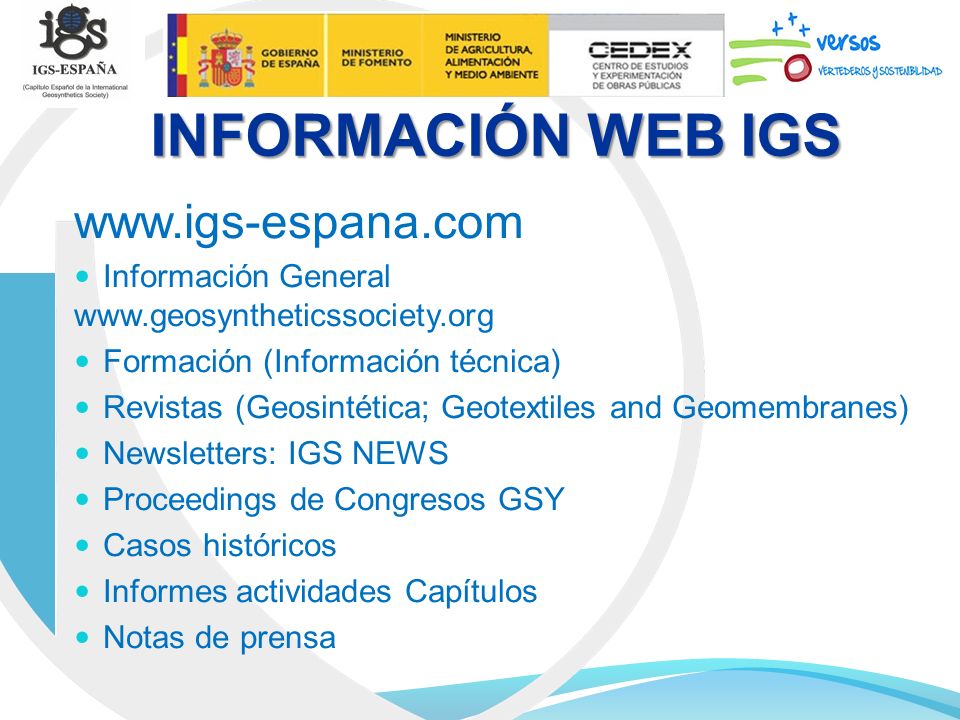

15 INFORMACIÓN WEB IGS www.igs-espana.com Información General
Formación (Información técnica) Revistas (Geosintética; Geotextiles and Geomembranes) Newsletters: IGS NEWS Proceedings de Congresos GSY Casos históricos Informes actividades Capítulos Notas de prensa 15 15

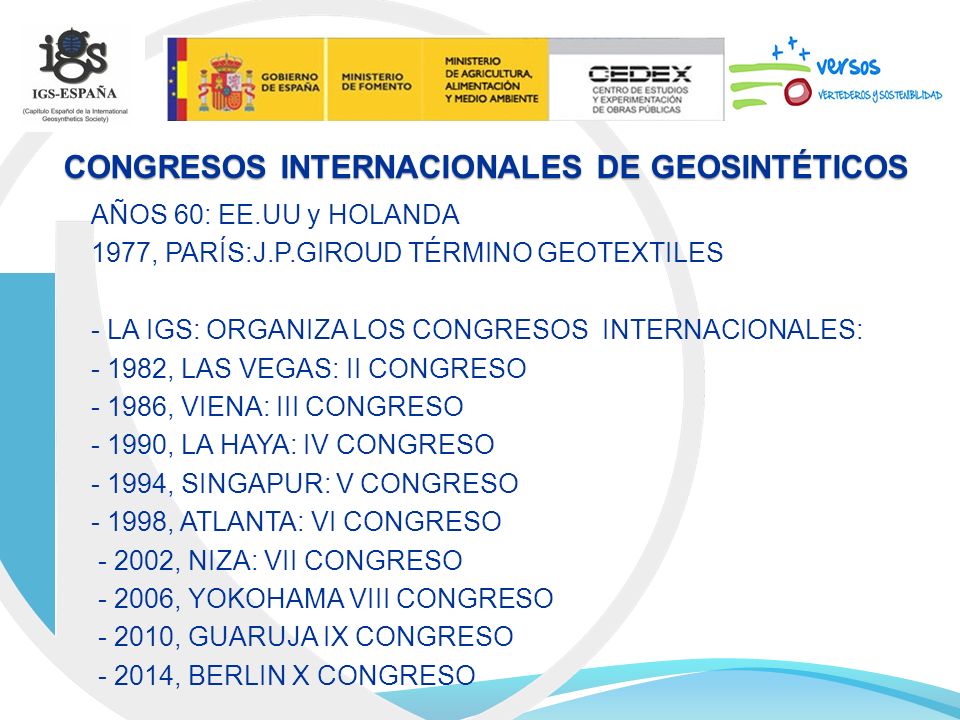

16 CONGRESOS INTERNACIONALES DE GEOSINTÉTICOS
AÑOS 60: EE.UU y HOLANDA 1977, PARÍS:J.P.GIROUD TÉRMINO GEOTEXTILES - LA IGS: ORGANIZA LOS CONGRESOS INTERNACIONALES: - 1982, LAS VEGAS: II CONGRESO - 1986, VIENA: III CONGRESO - 1990, LA HAYA: IV CONGRESO - 1994, SINGAPUR: V CONGRESO - 1998, ATLANTA: VI CONGRESO - 2002, NIZA: VII CONGRESO - 2006, YOKOHAMA VIII CONGRESO - 2010, GUARUJA IX CONGRESO - 2014, BERLIN X CONGRESO 16

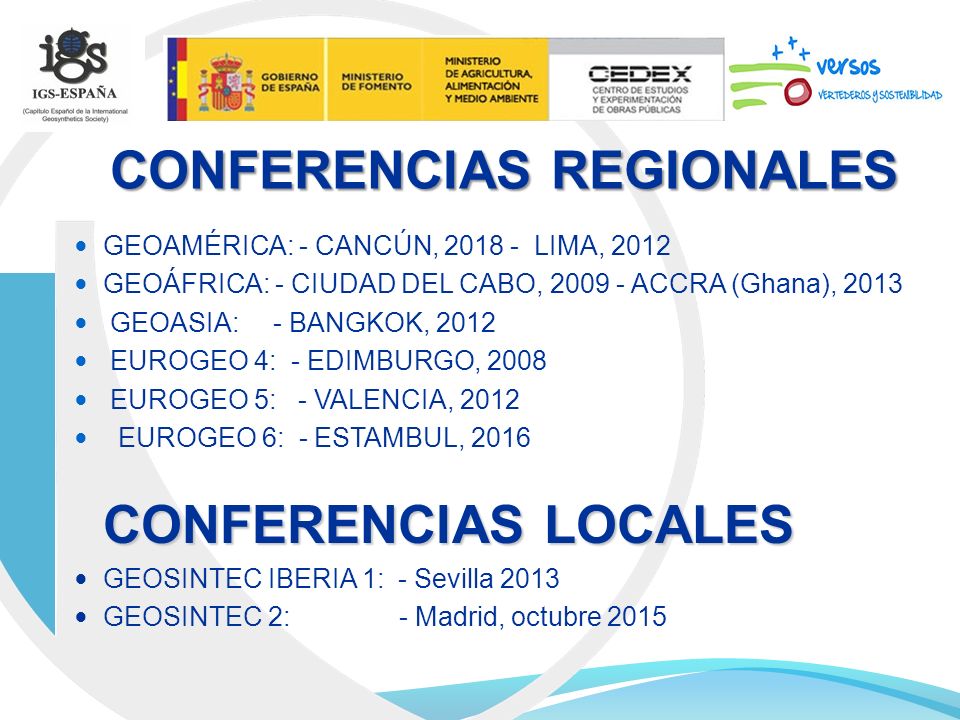

17 CONFERENCIAS REGIONALES
GEOAMÉRICA: - CANCÚN, LIMA, 2012 GEOÁFRICA: - CIUDAD DEL CABO, ACCRA (Ghana), 2013 GEOASIA: - BANGKOK, 2012 EUROGEO 4: - EDIMBURGO, 2008 EUROGEO 5: - VALENCIA, 2012 EUROGEO 6: - ESTAMBUL, 2016 CONFERENCIAS LOCALES GEOSINTEC IBERIA 1: - Sevilla 2013 GEOSINTEC 2: Madrid, octubre 2015 17

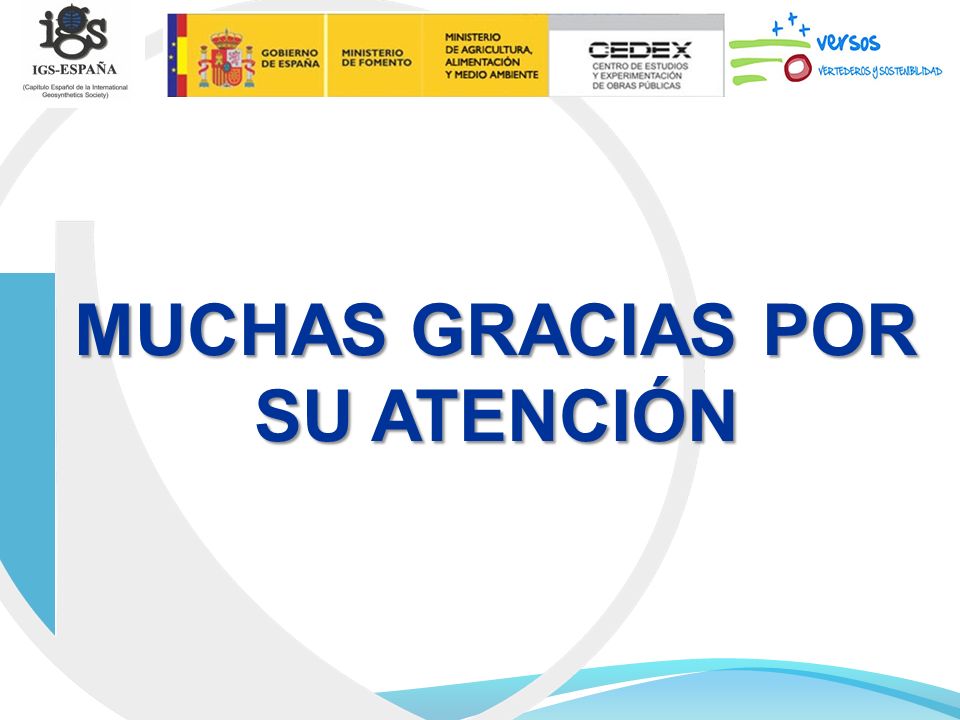

18 MUCHAS GRACIAS POR SU ATENCIÓN
18 18
