Maquinas transmisión de movimientos

Presentación del tema: "Maquinas transmisión de movimientos"— Transcripción de la presentación:

1 Maquinas transmisión de movimientos
Silvia Juliana Moreno Gómez Grado: 8-4

2 Sistema de poleas Una polea es una rueda que tiene un ranura en su periferia, que gira alrededor de un eje que pasa por su centro. Esta ranura sirve para que, a través de ella, pase una cuerda que permite vencer una carga o resistencia , atada a uno de sus extremos, ejerciendo una potencia o fuerza , en el otro extremo. De este modo podemos elevar pesos de forma cómoda e, incluso, con menor esfuerzo, hasta cierta altura

3 Tipos de poleas consiste en una sola polea que está fija a un lugar. Con ella no se gana en Fuerza, pero se emplea para cambiar el sentido de la fuerza haciendo más cómodo el levantamiento de cargas al tirar hacia abajo en vez de para arriba

4 Polea móvil Es un conjunto de dos poleas, una de las cuales es fija, mientras que la otra es móvil. La polea móvil dispone de un sistema armadura gancho que le permite arrastrar la carga consigo al tirar de la cuerda. La principal ventaja de este sistema de poleas es que el esfuerzo que se emplea para elevar la carga representa la mitad del que haría si emplease una polea fija

5 Poleas compuestas  Existen sistemas con múltiples de poleas que pretenden obtener una gran ventaja mecánica, es decir, elevar grandes pesos con un bajo esfuerzo. Estos sistemas de poleas son diversos, aunque tienen algo en común, en cualquier caso se agrupan en grupos de poleas fijas y móviles

6 Sistema de engranaje Las ruedas dentadas o engranaje son utilizado para transmitir potencia de un componente a otro dentro de una máquina. Engranajes están formados por dos ruedas dentadas, de las cuales la mayor se denomina corona y la menor piñón. Un engranaje sirve para transmitir movimiento circular  mediante contacto de ruedas dentadas. Una de las aplicaciones más importantes de los engranajes es la transmisión del movimiento desde el eje de una fuente de energía.

7 Tipos de engranajes La clasificación de los engranajes según la disposición de sus ejes: algunas son: Ejes paralelos Ejes perpendiculares Transmisión mediante cadena o polea dentada Y muchas mas.

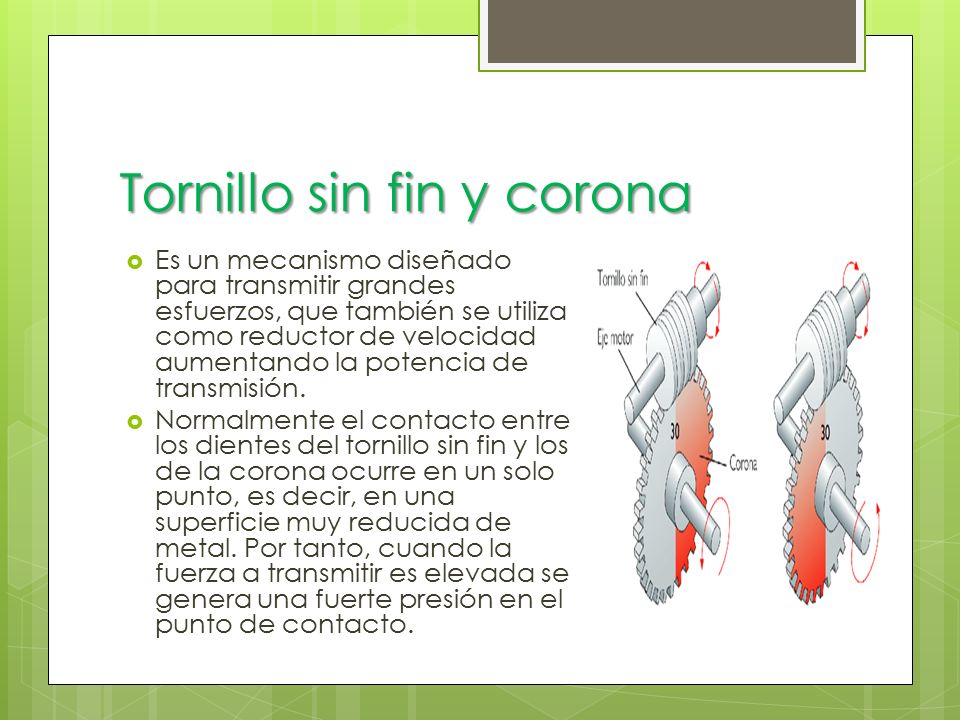

8 Tornillo sin fin y corona
Es un mecanismo diseñado para transmitir grandes esfuerzos, que también se utiliza como reductor de velocidad aumentando la potencia de transmisión. Normalmente el contacto entre los dientes del tornillo sin fin y los de la corona ocurre en un solo punto, es decir, en una superficie muy reducida de metal. Por tanto, cuando la fuerza a transmitir es elevada se genera una fuerte presión en el punto de contacto.

9 Mecanismo de cremallera
Es aplicado a los engranajes lo constituyen una barra con dientes la cual es considerada como un engranaje de diámetro infinito y un engranaje de diente recto de menor diámetro, y sirve para transformar un movimiento de rotación del piñón en un movimiento lineal de la cremallera.

10 Piñón y cadena es un método de transmisión muy utilizado para transmitir un movimiento giratorio entre dos ejes paralelos que estén bastante separados. Es el mecanismo de transmisión que utilizan las bicicletas motos y muchas máquinas e instalaciones industriales.
