Recuperación de calor Módulo: Procesos de calor, vapor, recuperación de calor.

Presentación del tema: "Recuperación de calor Módulo: Procesos de calor, vapor, recuperación de calor."— Transcripción de la presentación:

1 Recuperación de calor Módulo: Procesos de calor, vapor, recuperación de calor

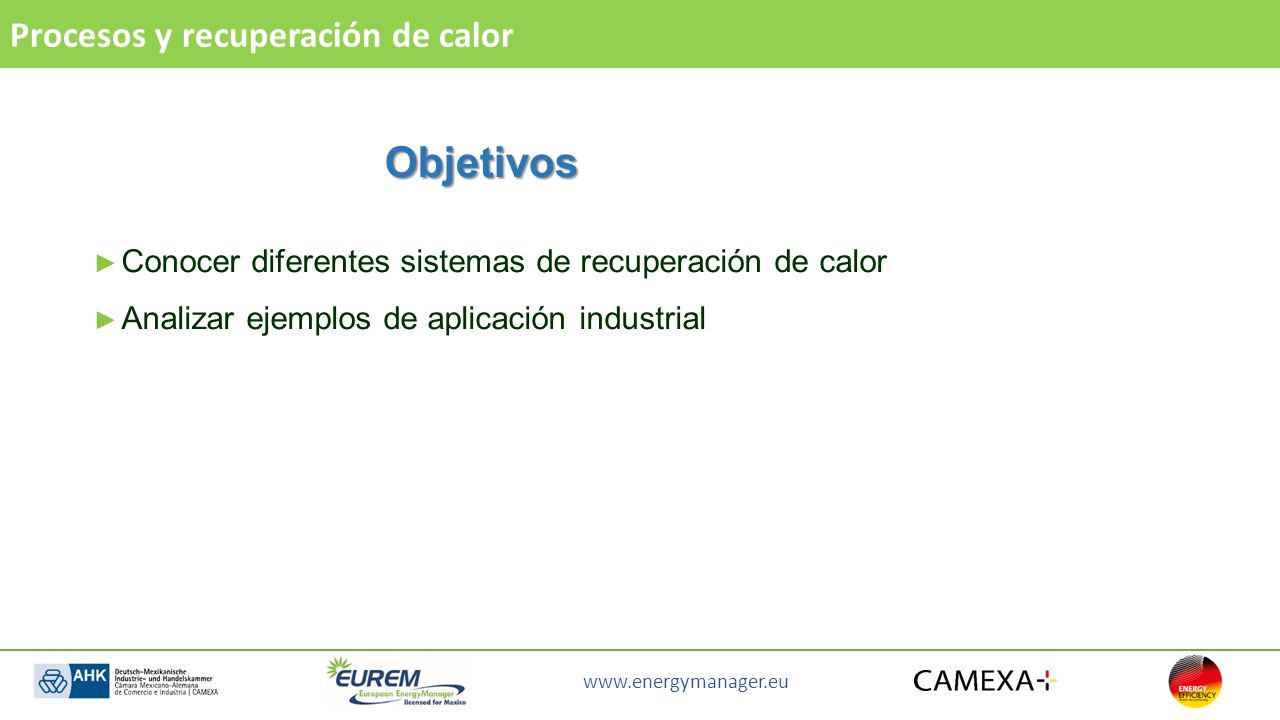

2 Objetivos Procesos y recuperación de calor
Conocer diferentes sistemas de recuperación de calor Analizar ejemplos de aplicación industrial

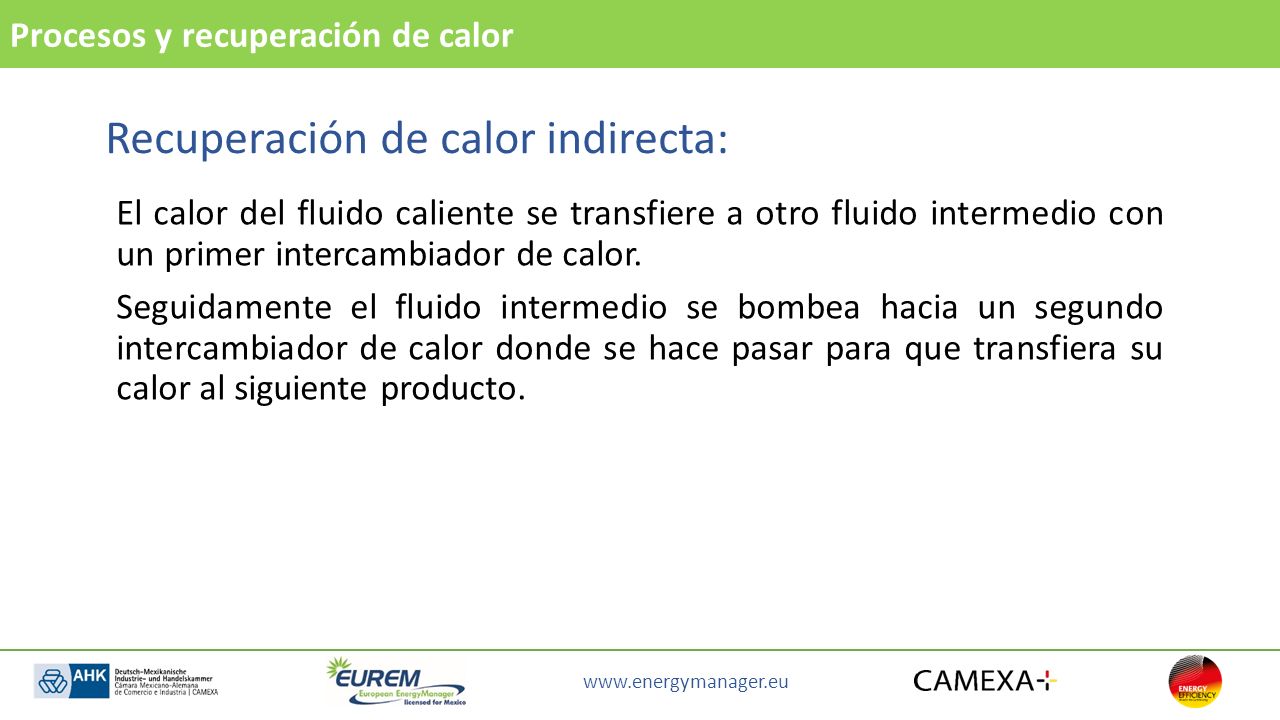

3 Recuperación de calor indirecta:
Procesos y recuperación de calor Recuperación de calor indirecta: El calor del fluido caliente se transfiere a otro fluido intermedio con un primer intercambiador de calor. Seguidamente el fluido intermedio se bombea hacia un segundo intercambiador de calor donde se hace pasar para que transfiera su calor al siguiente producto.

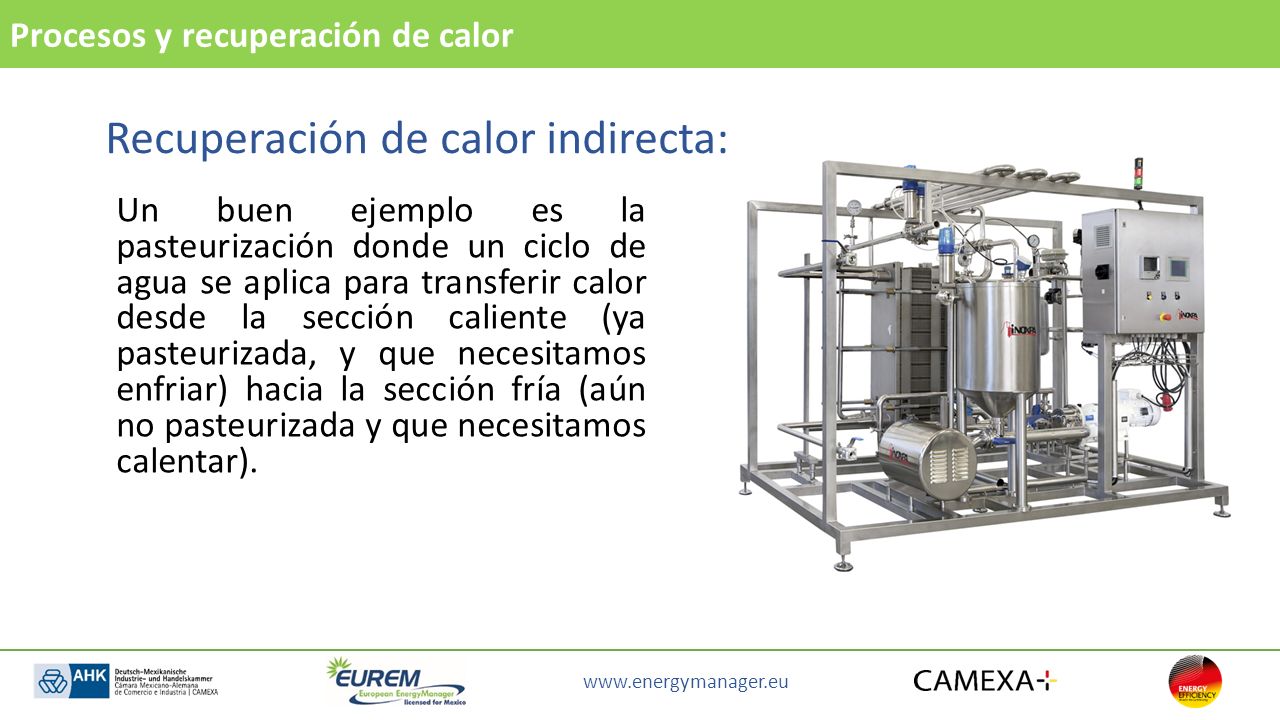

4 Recuperación de calor indirecta:
Procesos y recuperación de calor Recuperación de calor indirecta: Un buen ejemplo es la pasteurización donde un ciclo de agua se aplica para transferir calor desde la sección caliente (ya pasteurizada, y que necesitamos enfriar) hacia la sección fría (aún no pasteurizada y que necesitamos calentar).

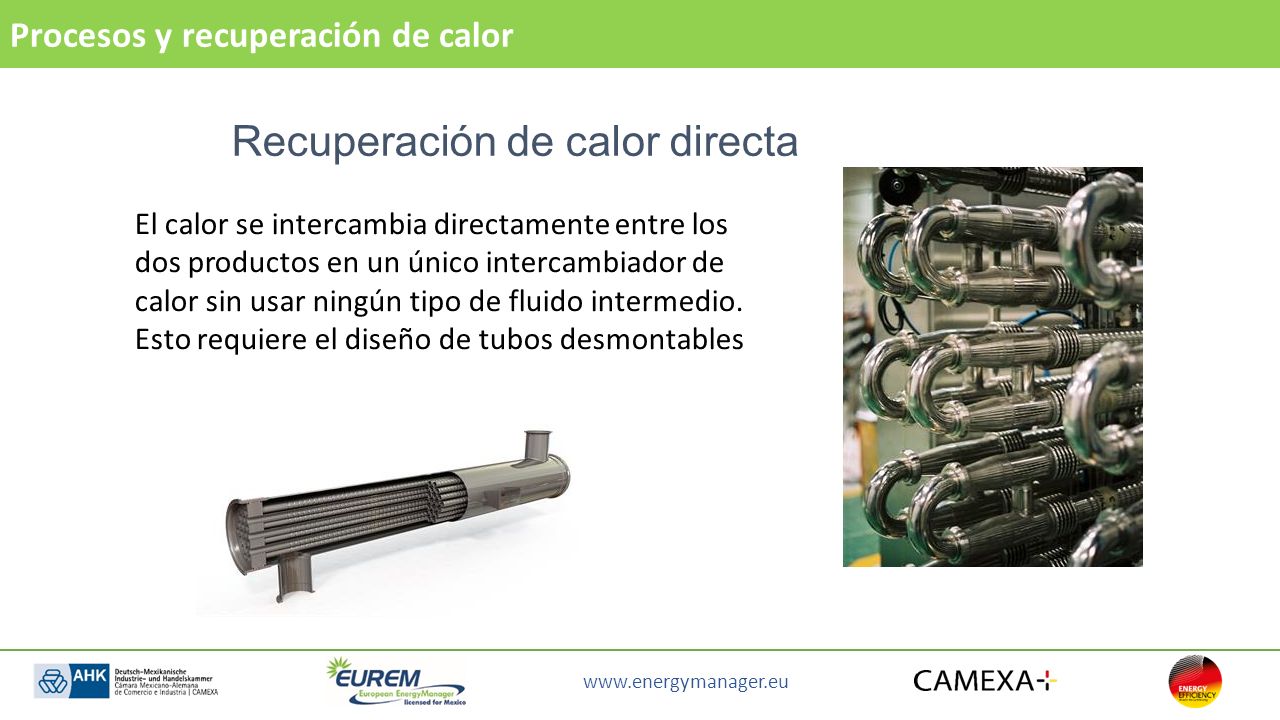

5 Recuperación de calor directa
Procesos y recuperación de calor Recuperación de calor directa El calor se intercambia directamente entre los dos productos en un único intercambiador de calor sin usar ningún tipo de fluido intermedio. Esto requiere el diseño de tubos desmontables

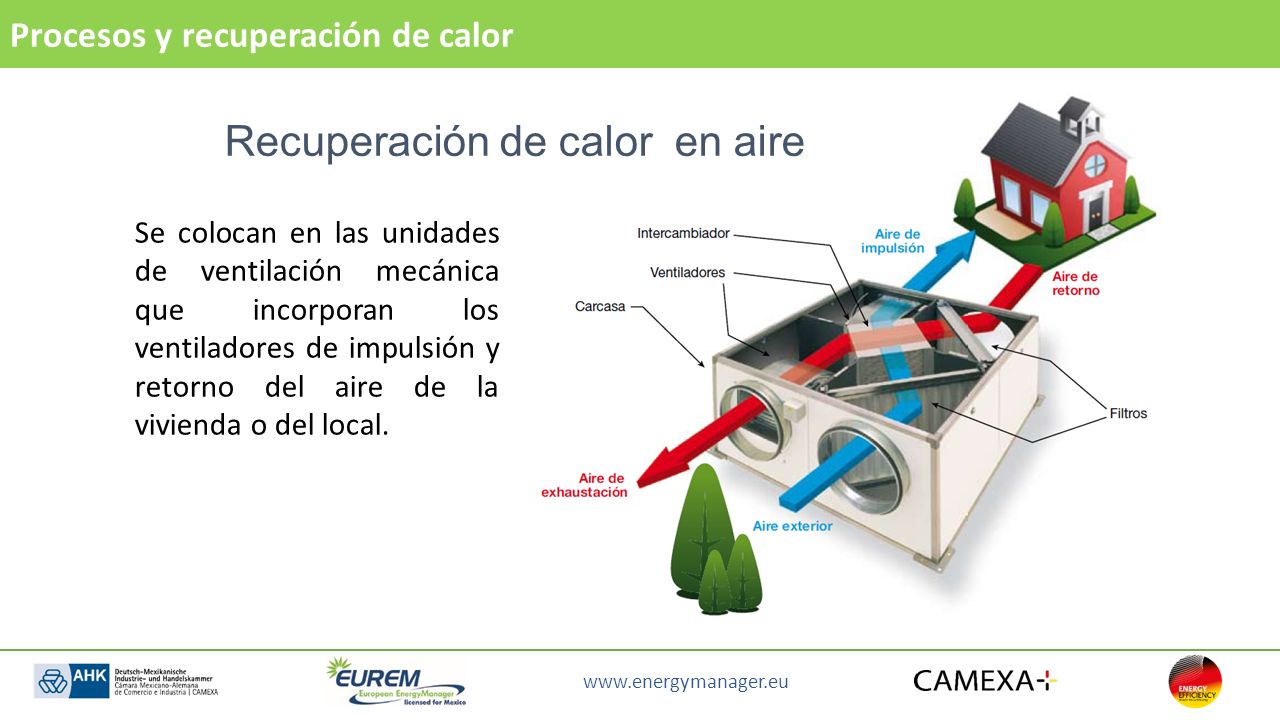

6 Recuperación de calor en aire
Procesos y recuperación de calor Recuperación de calor en aire Se colocan en las unidades de ventilación mecánica que incorporan los ventiladores de impulsión y retorno del aire de la vivienda o del local.

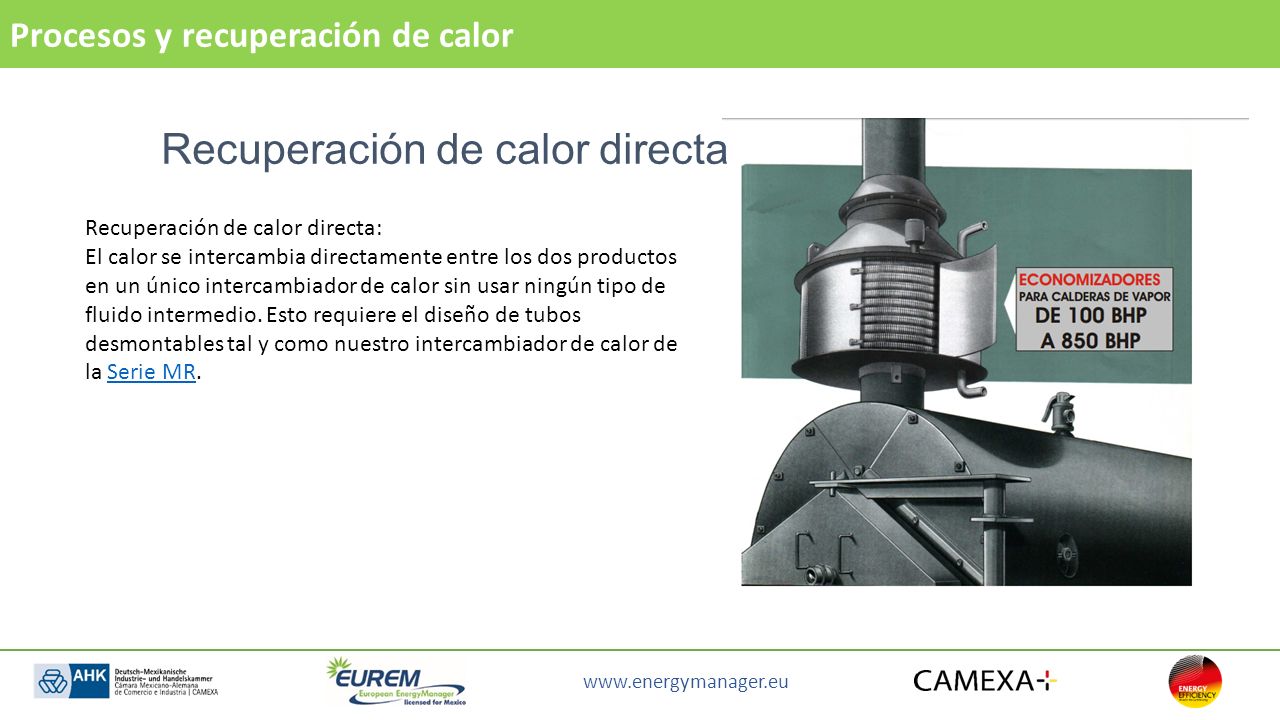

7 Recuperación de calor directa
Procesos y recuperación de calor Recuperación de calor directa Recuperación de calor directa: El calor se intercambia directamente entre los dos productos en un único intercambiador de calor sin usar ningún tipo de fluido intermedio. Esto requiere el diseño de tubos desmontables tal y como nuestro intercambiador de calor de la Serie MR.

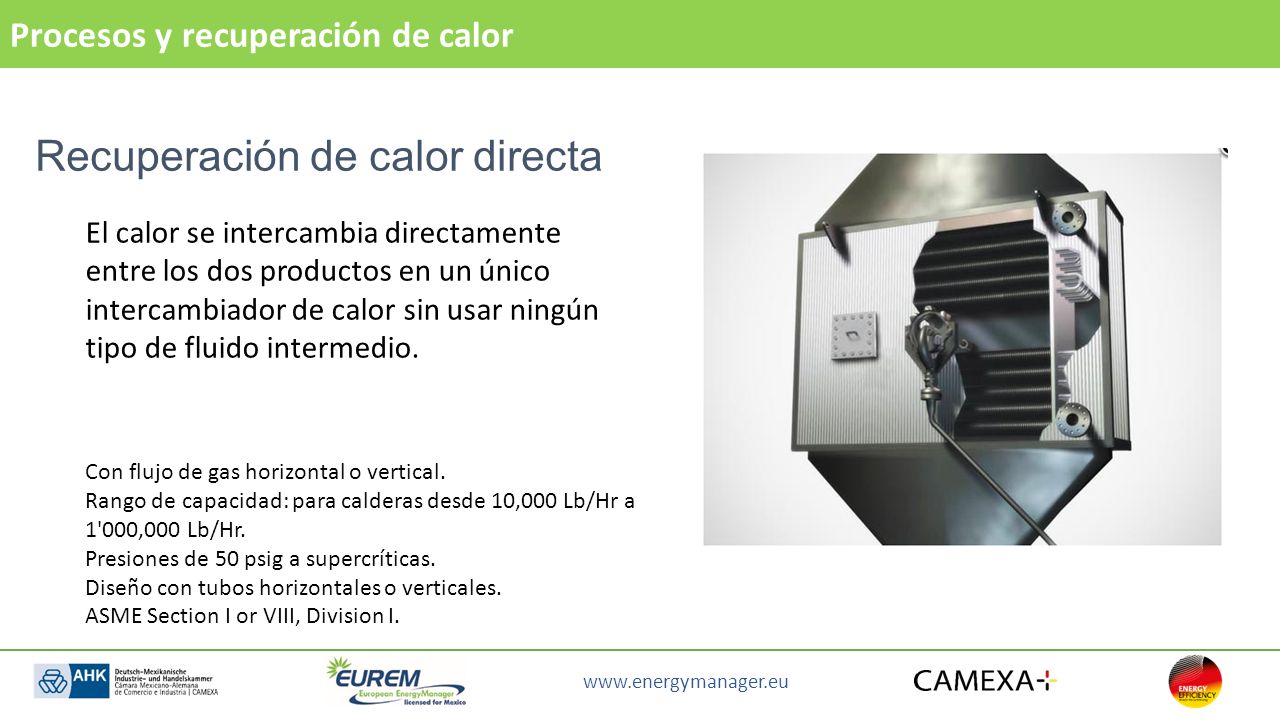

8 Recuperación de calor directa
Procesos y recuperación de calor Recuperación de calor directa El calor se intercambia directamente entre los dos productos en un único intercambiador de calor sin usar ningún tipo de fluido intermedio. Con flujo de gas horizontal o vertical. Rango de capacidad: para calderas desde 10,000 Lb/Hr a 1'000,000 Lb/Hr. Presiones de 50 psig a supercríticas. Diseño con tubos horizontales o verticales. ASME Section I or VIII, Division I.

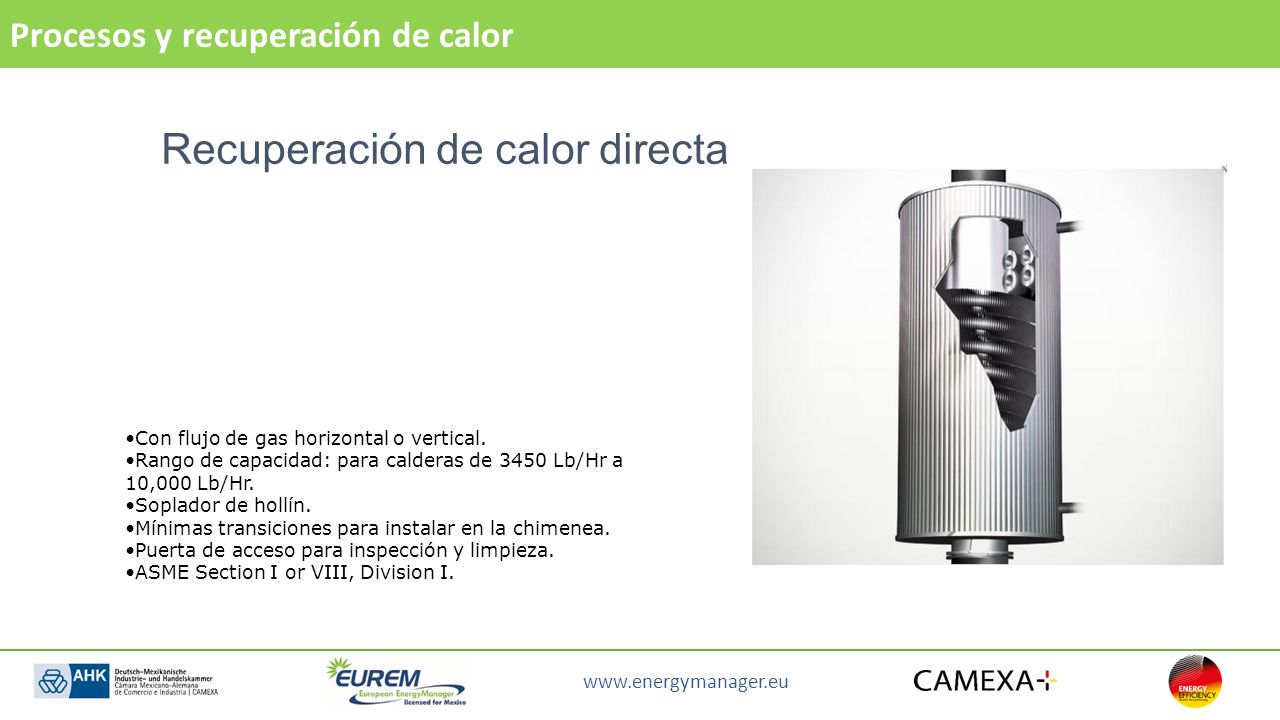

9 Recuperación de calor directa
Procesos y recuperación de calor Recuperación de calor directa Con flujo de gas horizontal o vertical. Rango de capacidad: para calderas de 3450 Lb/Hr a 10,000 Lb/Hr. Soplador de hollín. Mínimas transiciones para instalar en la chimenea. Puerta de acceso para inspección y limpieza. ASME Section I or VIII, Division I.

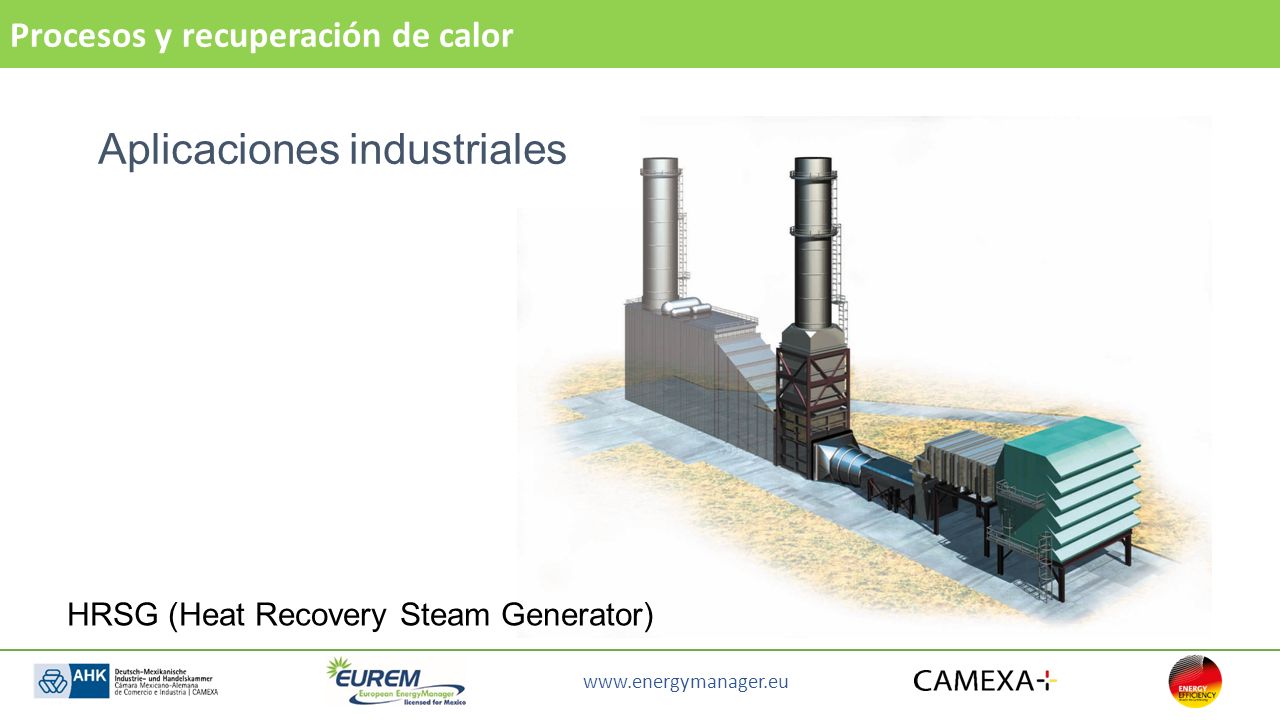

10 Aplicaciones industriales
Procesos y recuperación de calor Aplicaciones industriales HRSG (Heat Recovery Steam Generator)

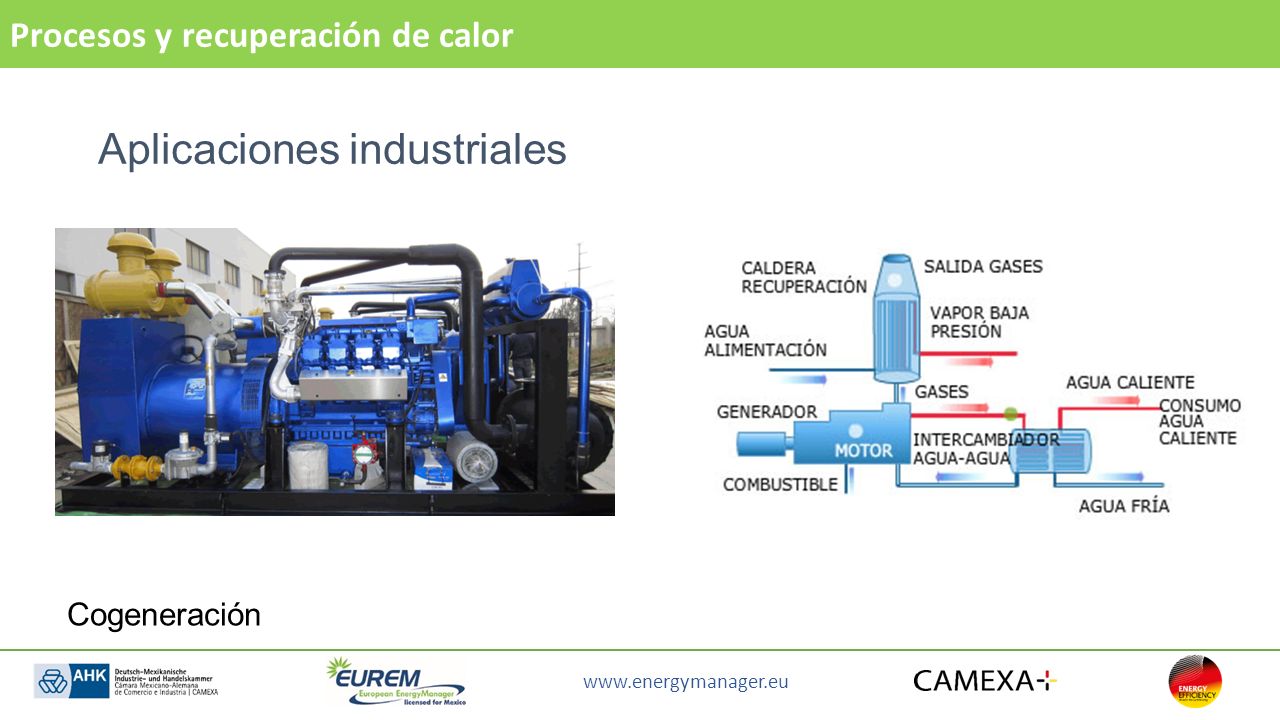

11 Aplicaciones industriales
Procesos y recuperación de calor Aplicaciones industriales Cogeneración

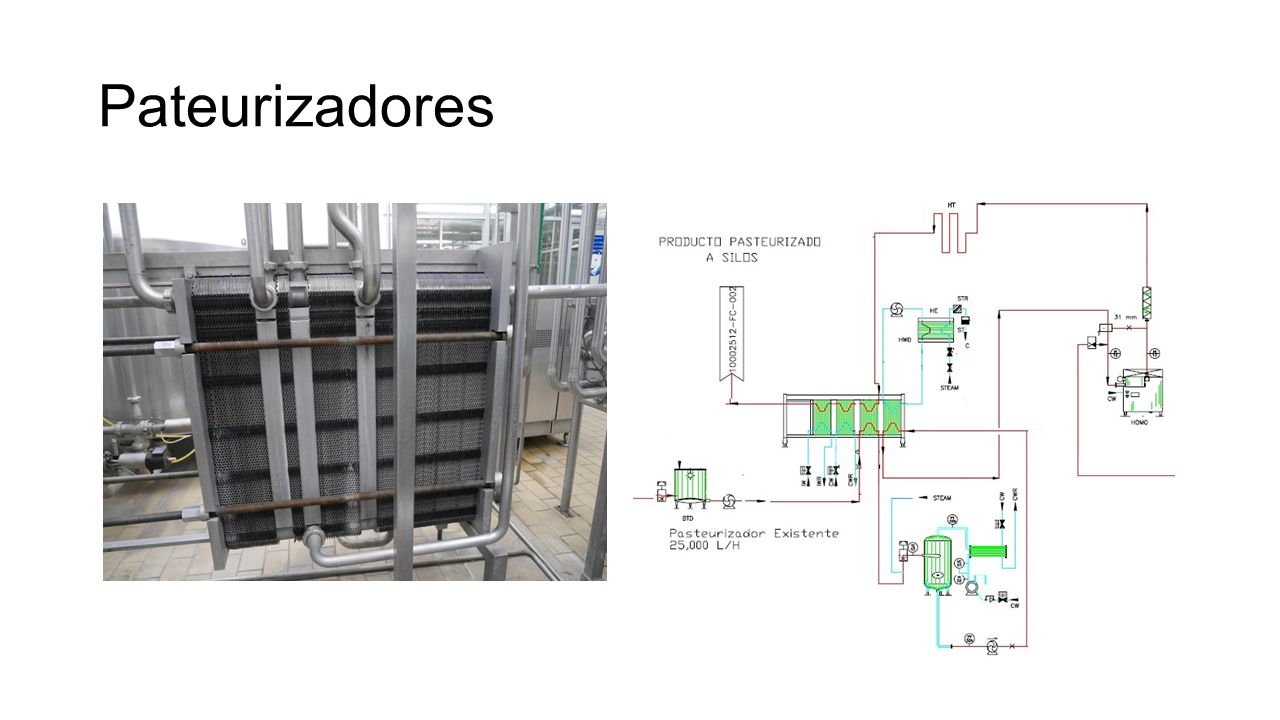

12 Pateurizadores

13 Aplicación de conceptos
Procesos y recuperación de calor Aplicación de conceptos En ejercicios

14 GRACIAS Título del Módulo Rodolfo Herrera Toledo
Mail: Tel:
