1 El cable de fibra óptica
Integrantes: Stephania ruth mauricio sanez Carlos fernando mauricio saenz Alex GUSTAVO LINARES SAAVEDRA Materia: Fibra optica Docente: Ing. felix pinto Gestion: 2015

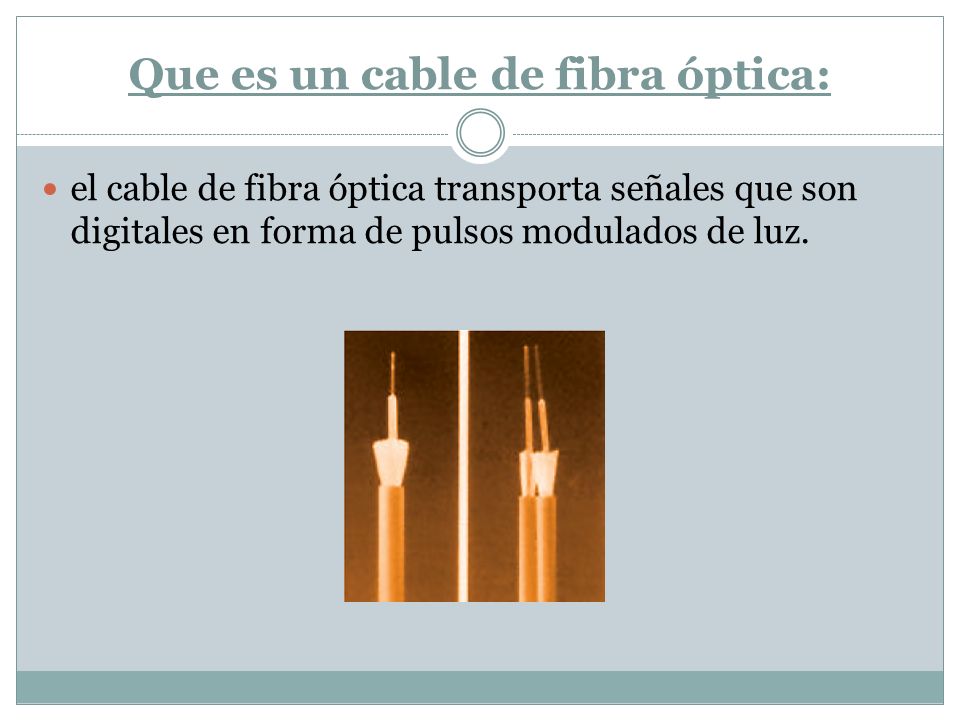

2 Que es un cable de fibra óptica:
el cable de fibra óptica transporta señales que son digitales en forma de pulsos modulados de luz.

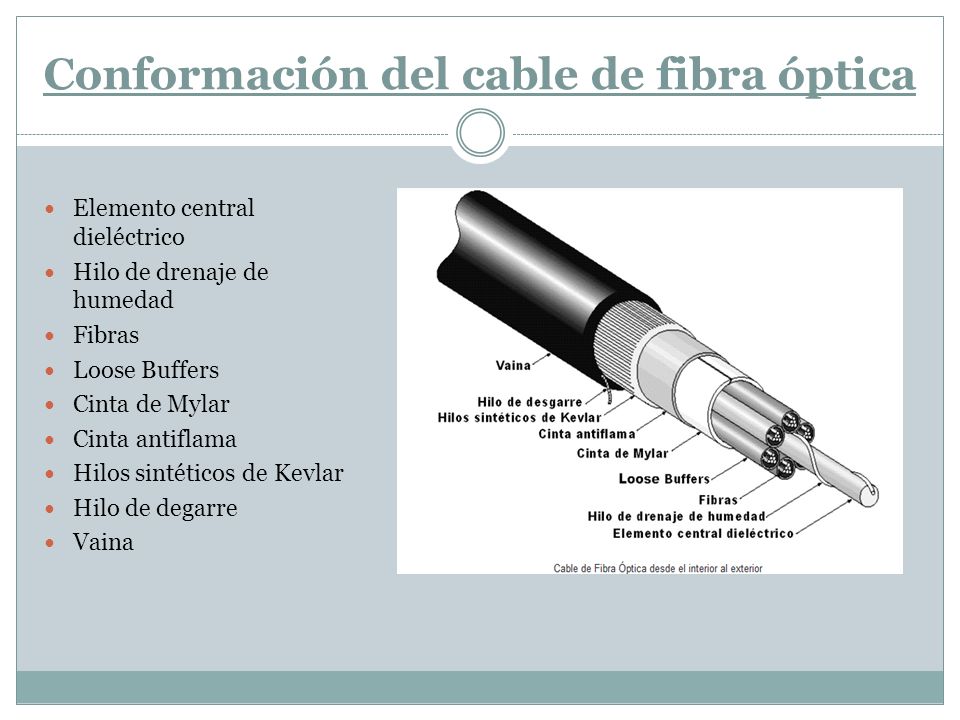

3 Conformación del cable de fibra óptica
Elemento central dieléctrico Hilo de drenaje de humedad Fibras Loose Buffers Cinta de Mylar Cinta antiflama Hilos sintéticos de Kevlar Hilo de degarre Vaina

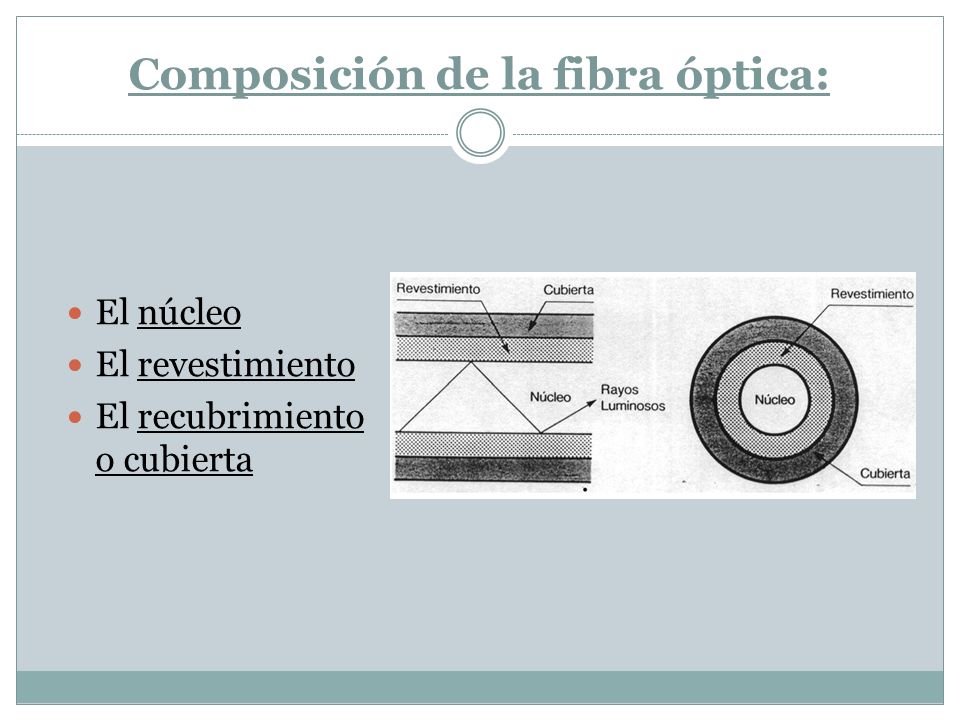

4 Composición de la fibra óptica:
El núcleo El revestimiento El recubrimiento o cubierta

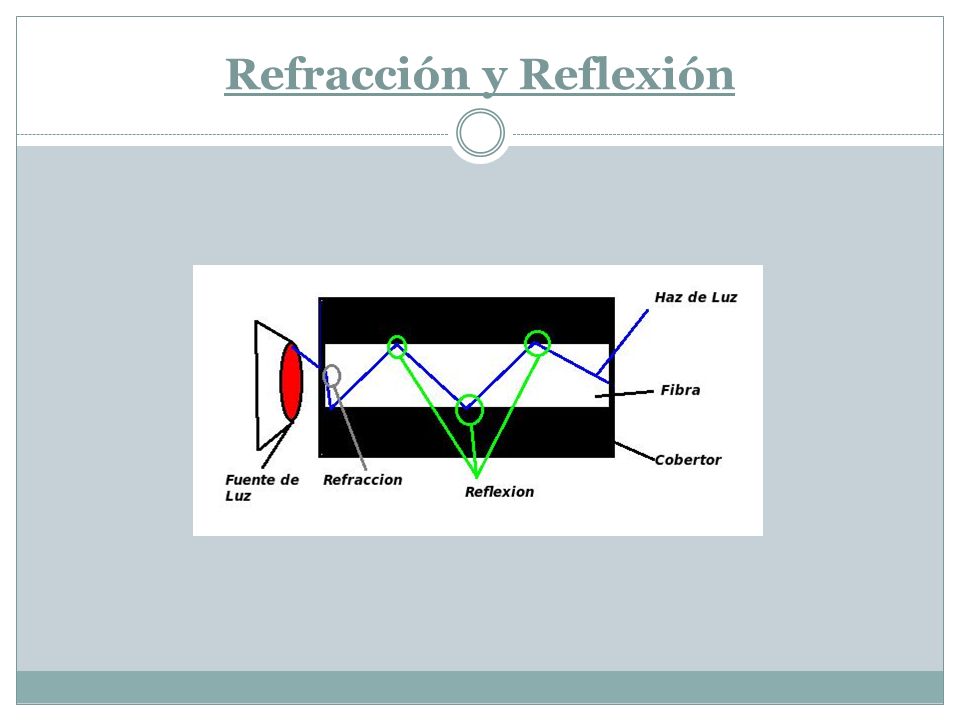

5 Refracción y Reflexión

6 Materiales de los cables de fibras ópticas:
Cable de fibra por su composición hay tres tipos disponibles actualmente: Núcleo de plástico y cubierta de plástico Núcleo de vidrio con cubierta de plástico (llamada fibra PCS, el núcleo silicio cubierta de plástico) Núcleo de vidrio y cubierta de vidrio(llamada SCS, silicio cubierta de silicio)

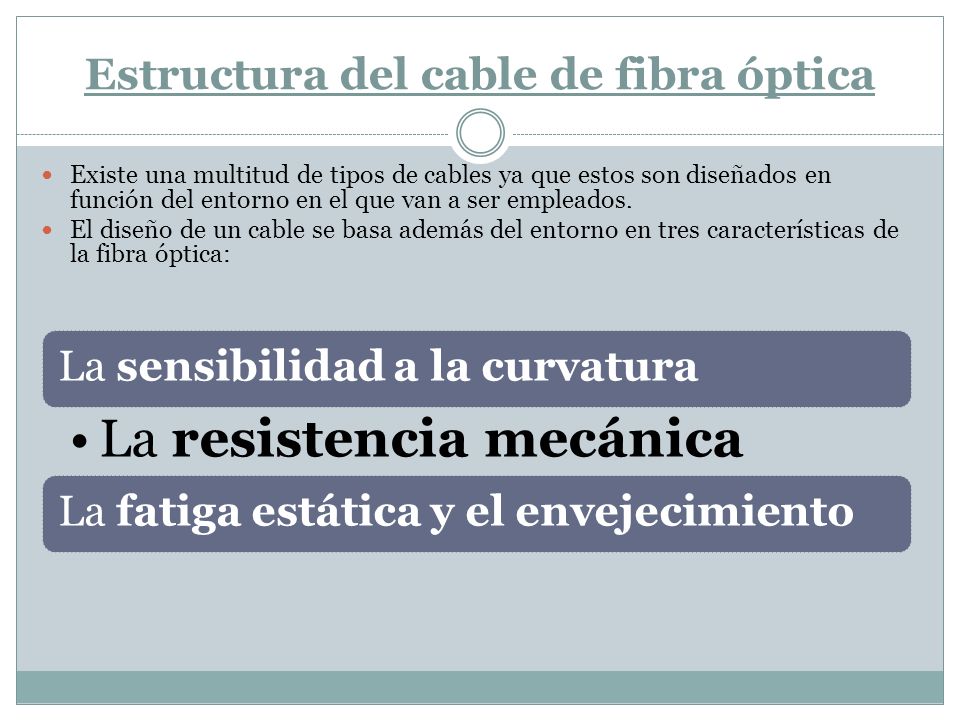

7 Estructura del cable de fibra óptica
Existe una multitud de tipos de cables ya que estos son diseñados en función del entorno en el que van a ser empleados. El diseño de un cable se basa además del entorno en tres características de la fibra óptica: La sensibilidad a la curvatura La resistencia mecánica La fatiga estática y el envejecimiento

8 Estructura del cable de fibra óptica
Cable de Estructura Holgada - Diámetro de entre 1 y 3mm, y un espesor de 0.25mm - Se suelen agrupar en grupos de 6, 8, 10 o 12 fibras Ejemplos: - Cable autoportante - Cable submarino

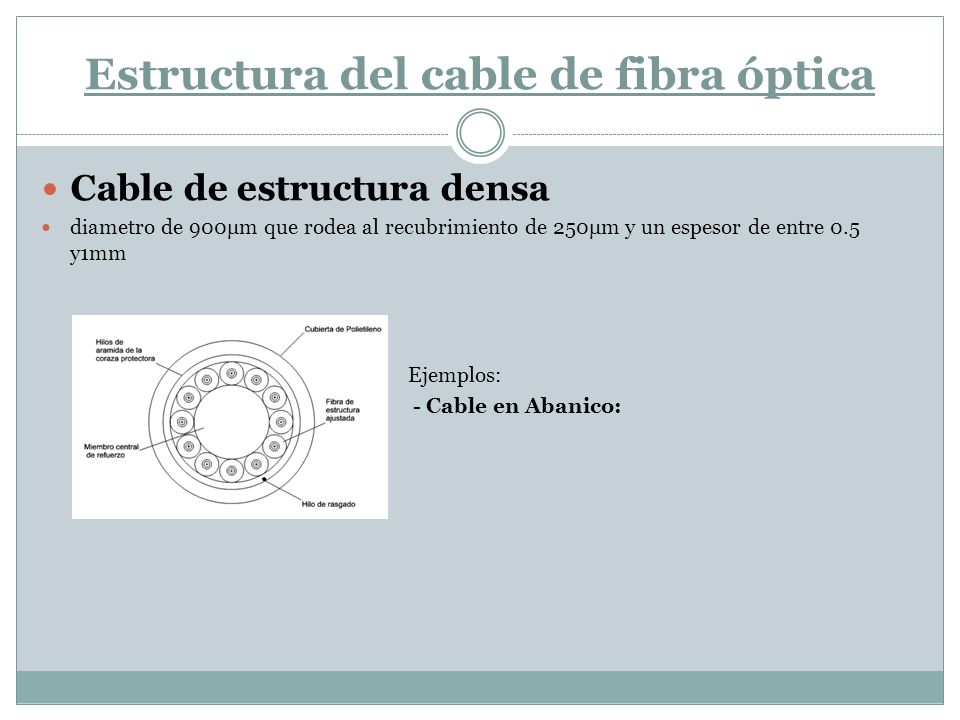

9 Estructura del cable de fibra óptica
Cable de estructura densa diametro de 900μm que rodea al recubrimiento de 250μm y un espesor de entre 0.5 y1mm Ejemplos: - Cable en Abanico:

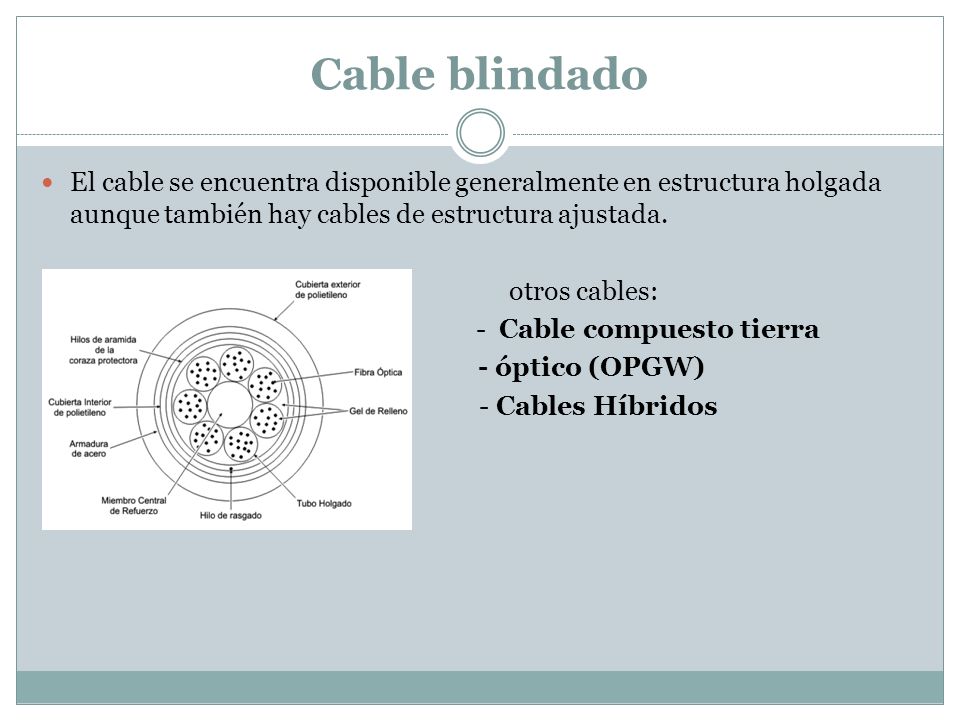

10 Cable blindado El cable se encuentra disponible generalmente en estructura holgada aunque también hay cables de estructura ajustada. otros cables: - Cable compuesto tierra - óptico (OPGW) - Cables Híbridos

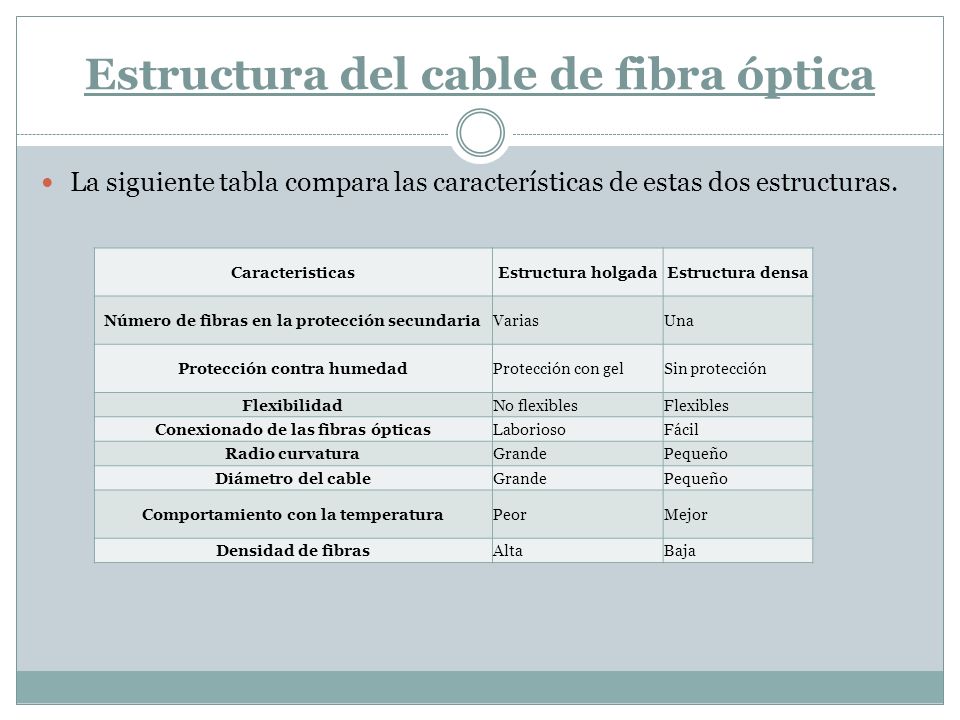

11 Estructura del cable de fibra óptica
La siguiente tabla compara las características de estas dos estructuras. Caracteristicas Estructura holgada Estructura densa Número de fibras en la protección secundaria Varias Una Protección contra humedad Protección con gel Sin protección Flexibilidad No flexibles Flexibles Conexionado de las fibras ópticas Laborioso Fácil Radio curvatura Grande Pequeño Diámetro del cable Comportamiento con la temperatura Peor Mejor Densidad de fibras Alta Baja

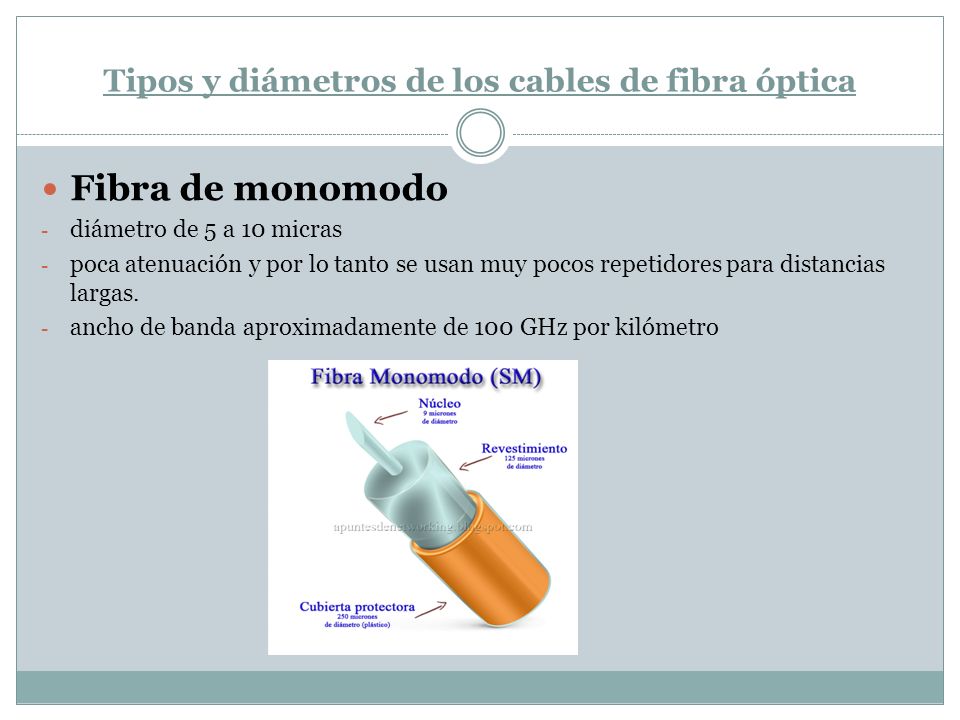

12 Tipos y diámetros de los cables de fibra óptica
Fibra de monomodo diámetro de 5 a 10 micras poca atenuación y por lo tanto se usan muy pocos repetidores para distancias largas. ancho de banda aproximadamente de 100 GHz por kilómetro

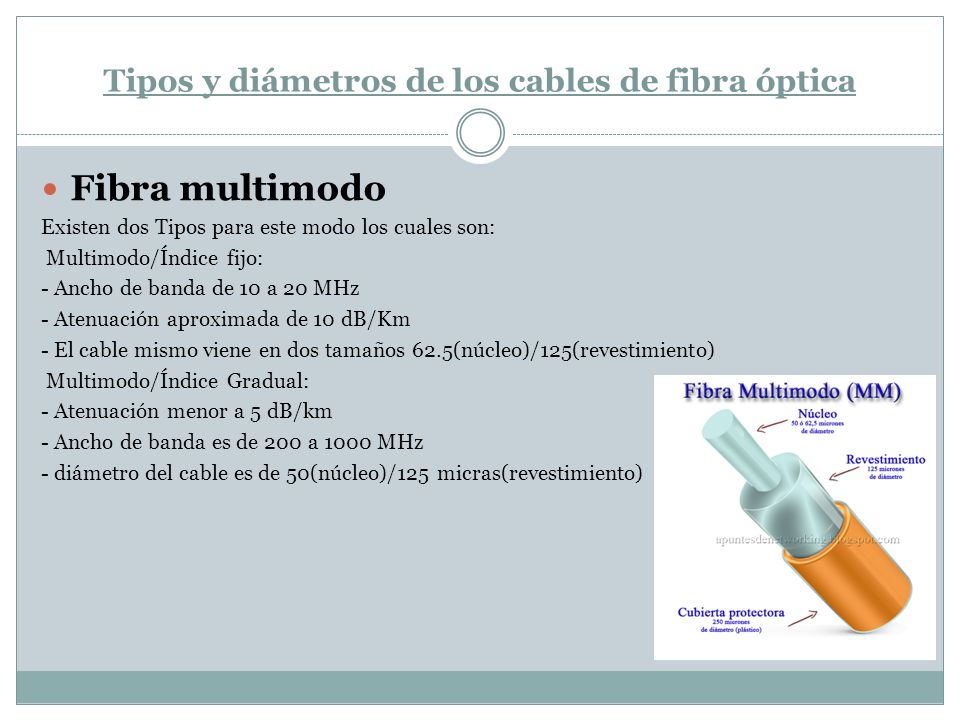

13 Tipos y diámetros de los cables de fibra óptica
Fibra multimodo Existen dos Tipos para este modo los cuales son: Multimodo/Índice fijo: - Ancho de banda de 10 a 20 MHz - Atenuación aproximada de 10 dB/Km - El cable mismo viene en dos tamaños 62.5(núcleo)/125(revestimiento) Multimodo/Índice Gradual: - Atenuación menor a 5 dB/km - Ancho de banda es de 200 a 1000 MHz - diámetro del cable es de 50(núcleo)/125 micras(revestimiento)

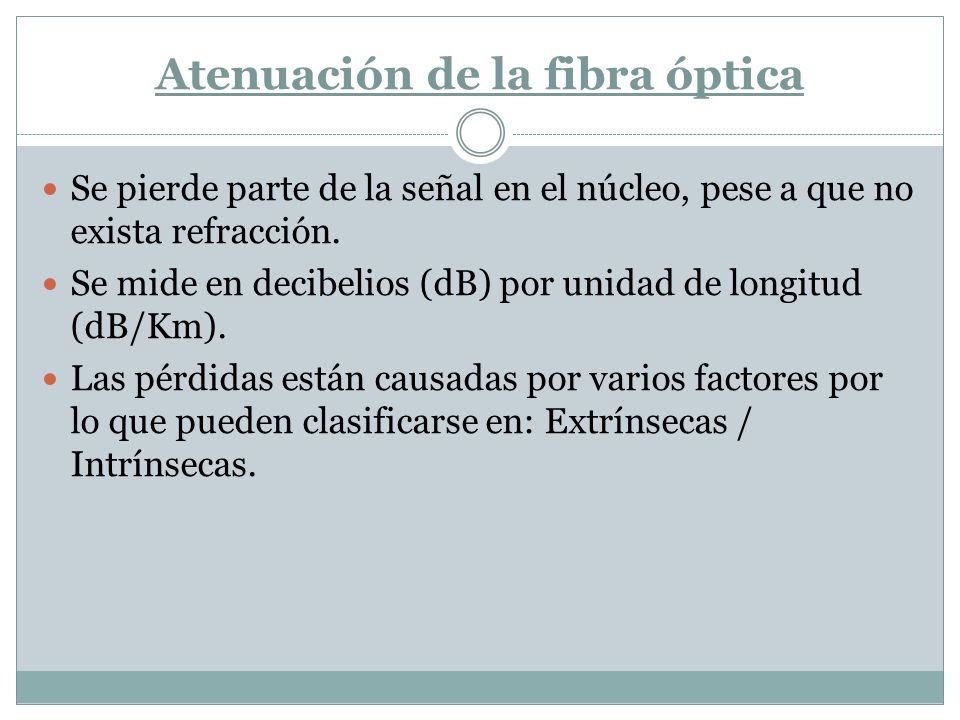

14 Atenuación de la fibra óptica
Se pierde parte de la señal en el núcleo, pese a que no exista refracción. Se mide en decibelios (dB) por unidad de longitud (dB/Km). Las pérdidas están causadas por varios factores por lo que pueden clasificarse en: Extrínsecas / Intrínsecas.

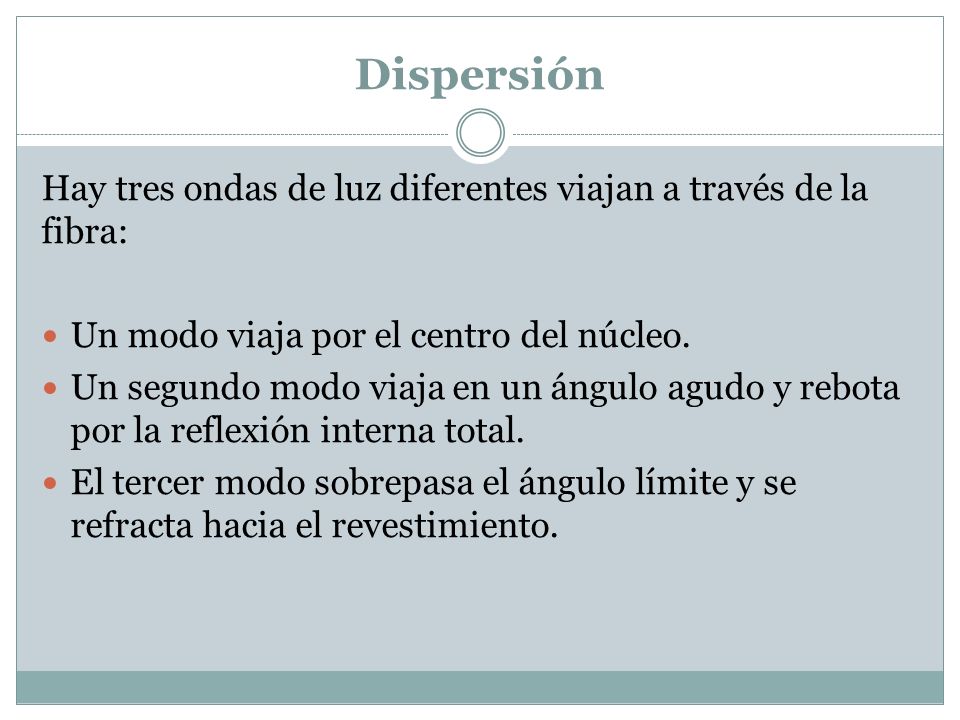

15 Dispersión Hay tres ondas de luz diferentes viajan a través de la fibra: Un modo viaja por el centro del núcleo. Un segundo modo viaja en un ángulo agudo y rebota por la reflexión interna total. El tercer modo sobrepasa el ángulo límite y se refracta hacia el revestimiento.

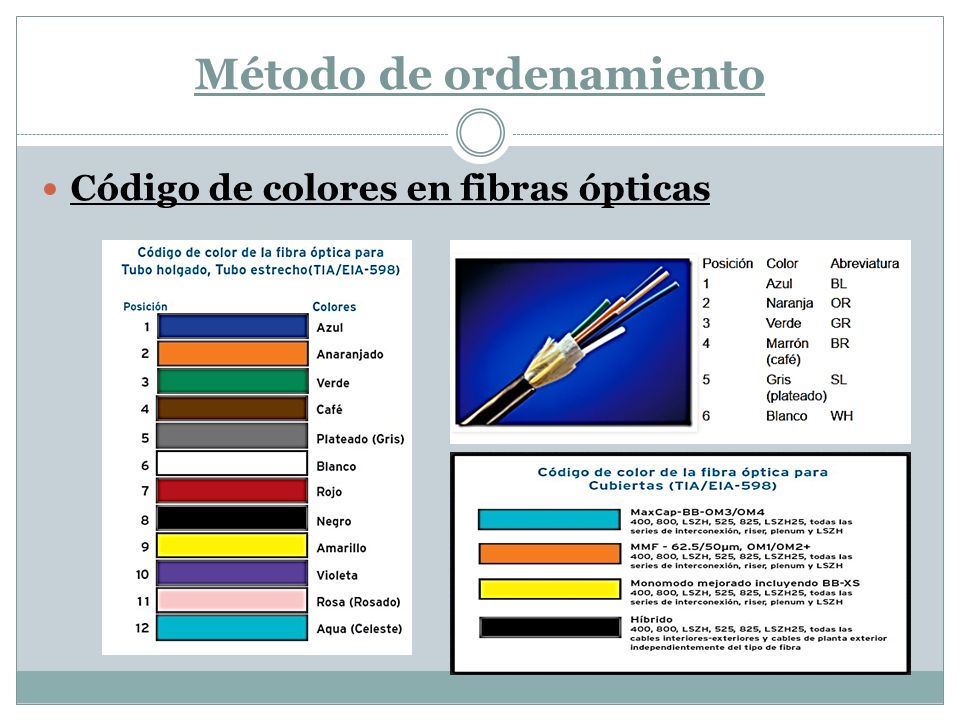

16 Método de ordenamiento
Código de colores en fibras ópticas

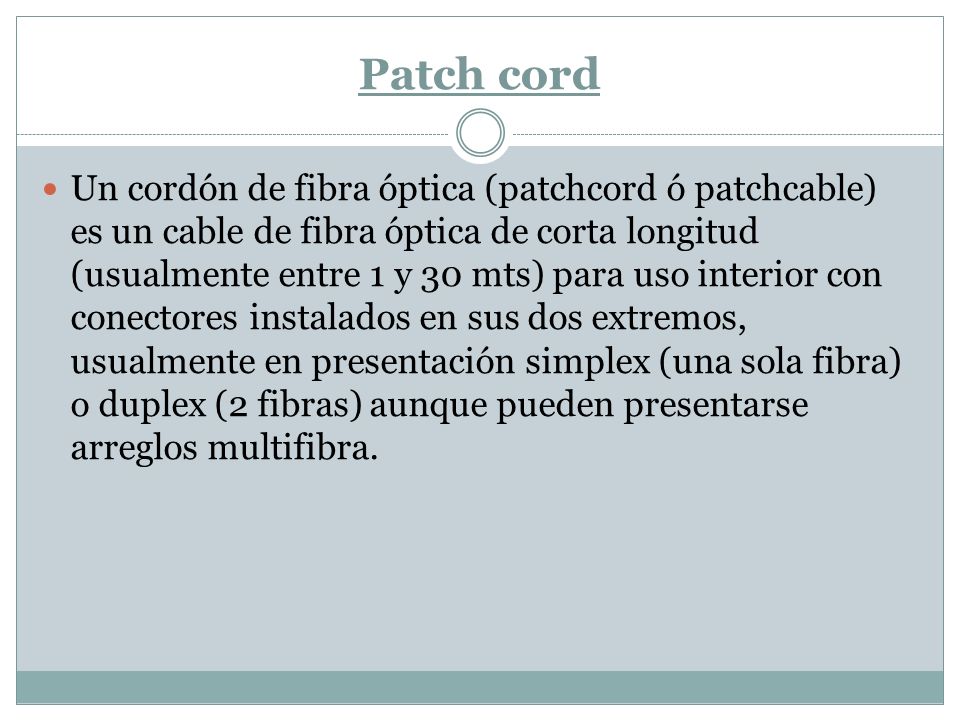

17 Patch cord Un cordón de fibra óptica (patchcord ó patchcable) es un cable de fibra óptica de corta longitud (usualmente entre 1 y 30 mts) para uso interior con conectores instalados en sus dos extremos, usualmente en presentación simplex (una sola fibra) o duplex (2 fibras) aunque pueden presentarse arreglos multifibra.

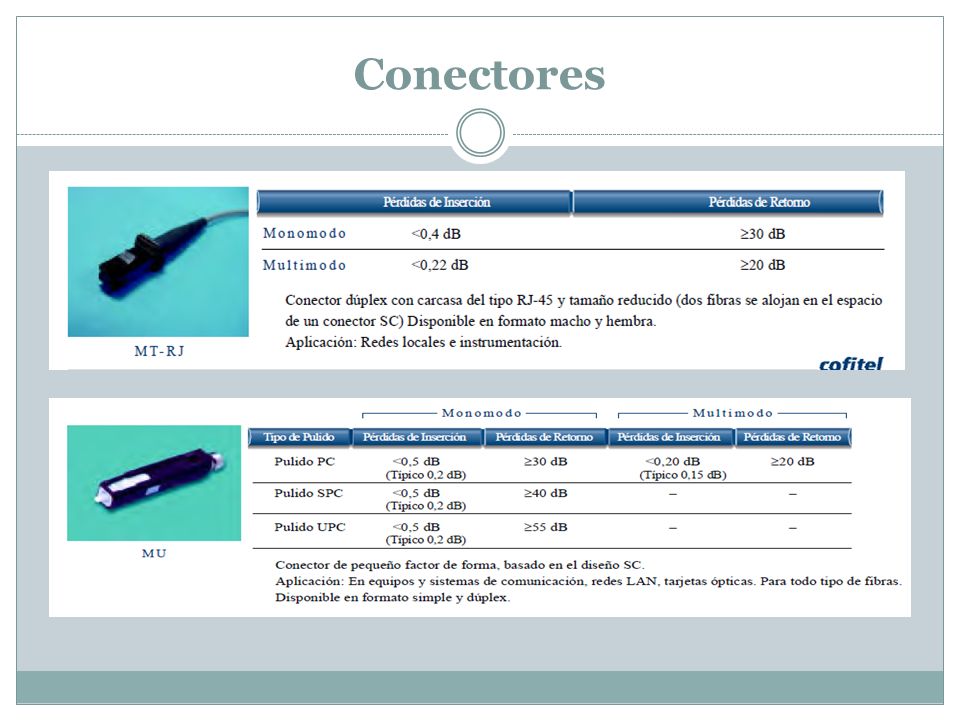

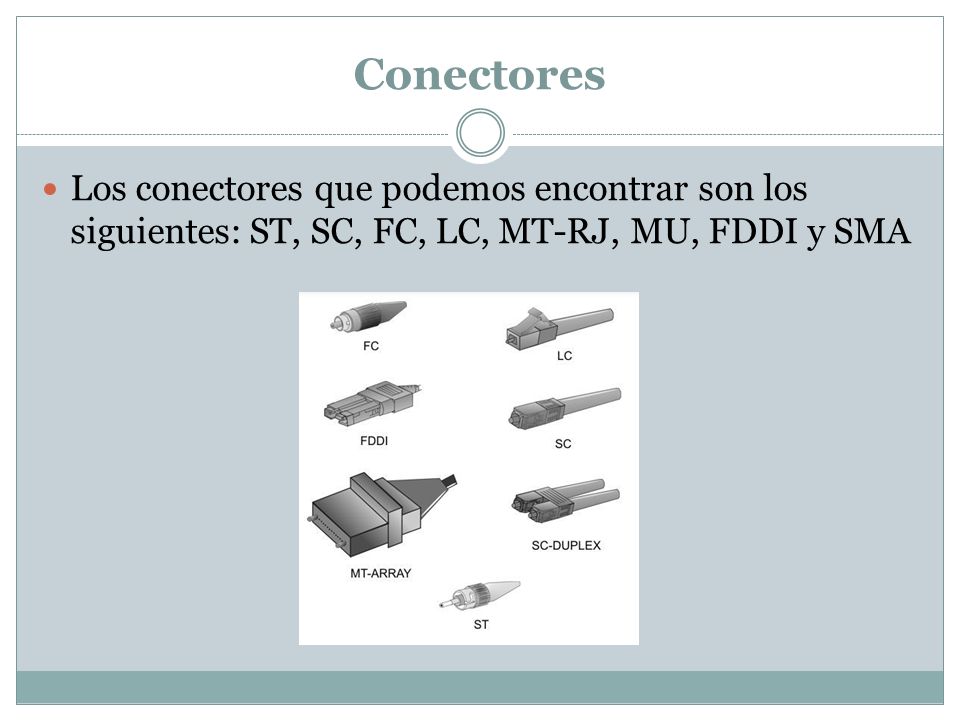

18 Conectores Los conectores que podemos encontrar son los siguientes: ST, SC, FC, LC, MT-RJ, MU, FDDI y SMA

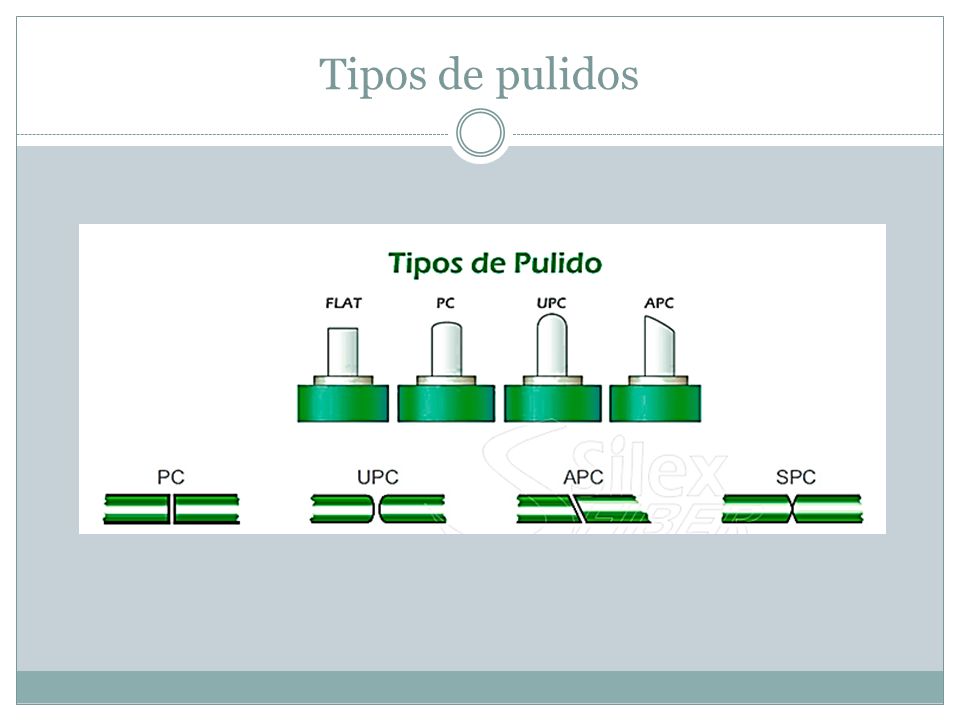

19 Tipos de pulidos

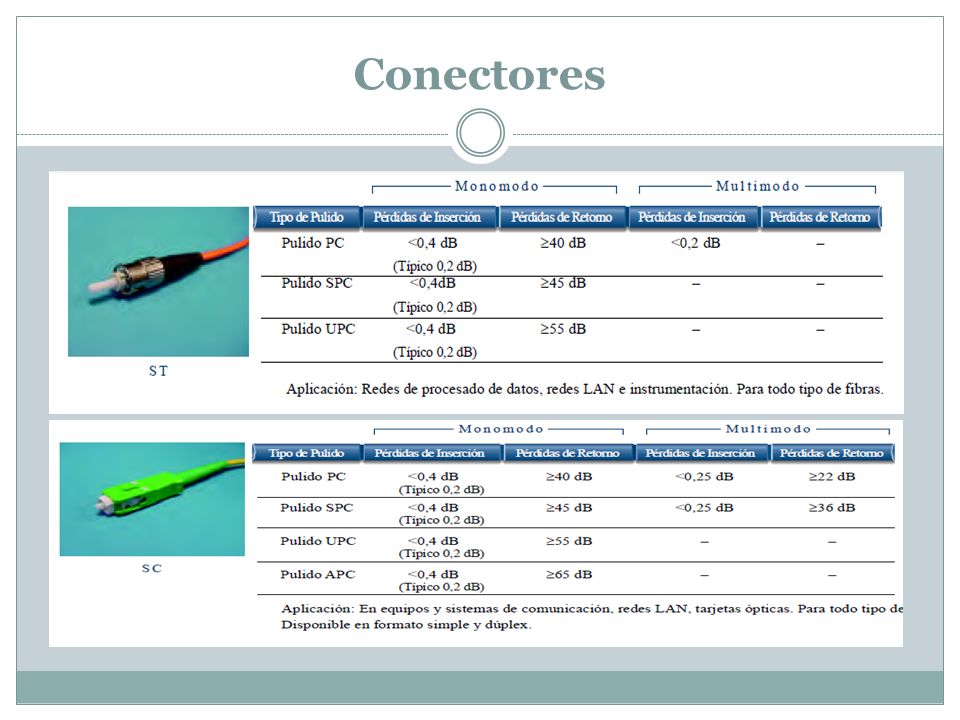

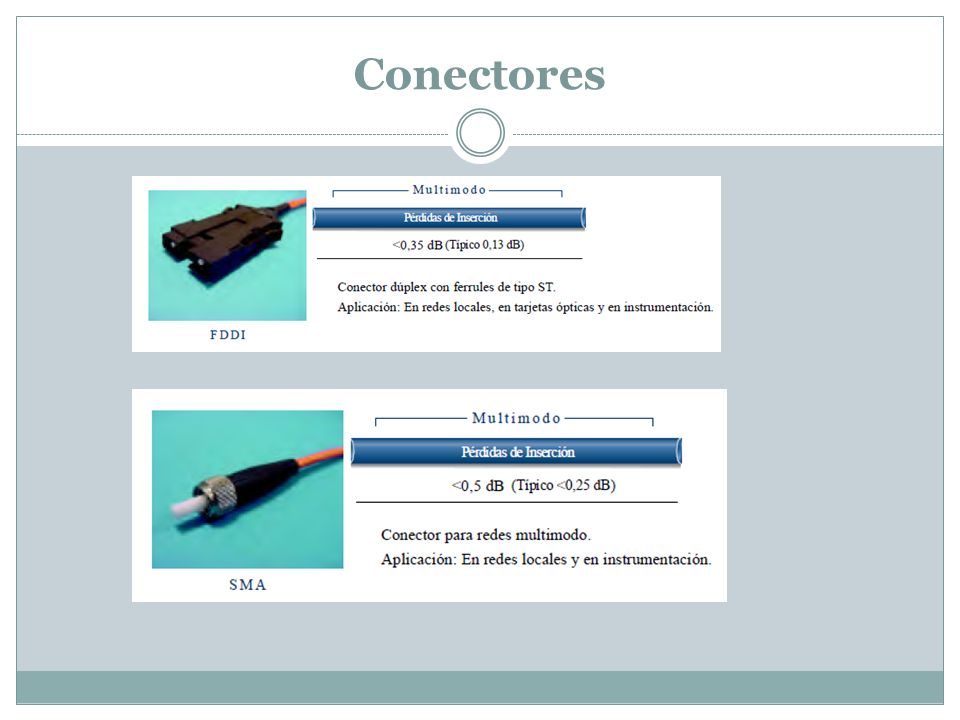

20 Conectores

21 Conectores

22 Conectores

23 Conectores

24 Caja Pasiva Odf

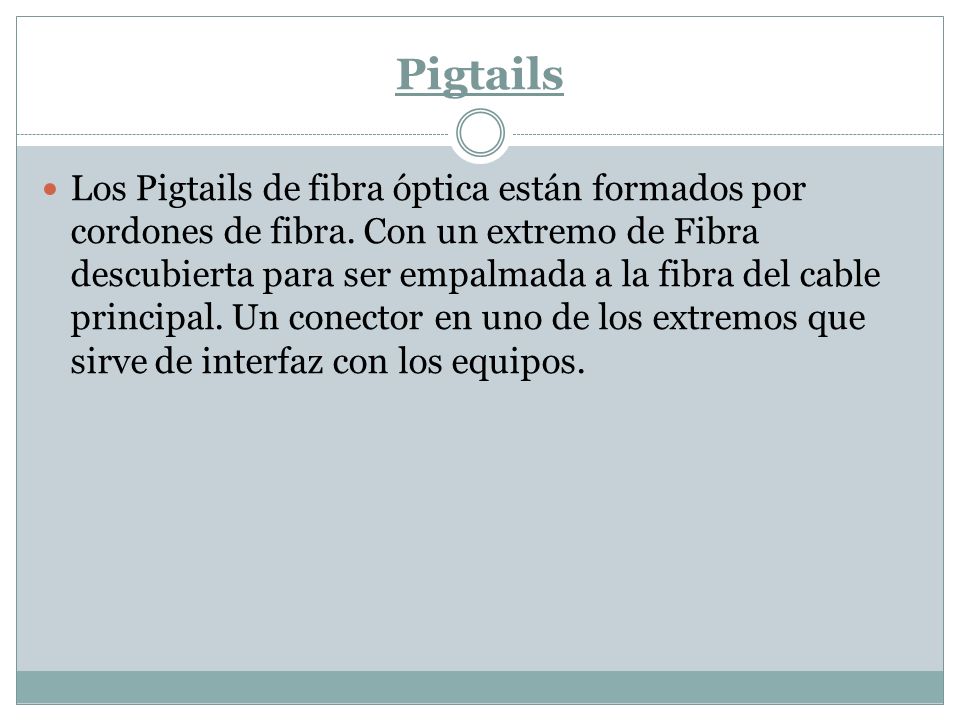

25 Pigtails Los Pigtails de fibra óptica están formados por cordones de fibra. Con un extremo de Fibra descubierta para ser empalmada a la fibra del cable principal. Un conector en uno de los extremos que sirve de interfaz con los equipos.

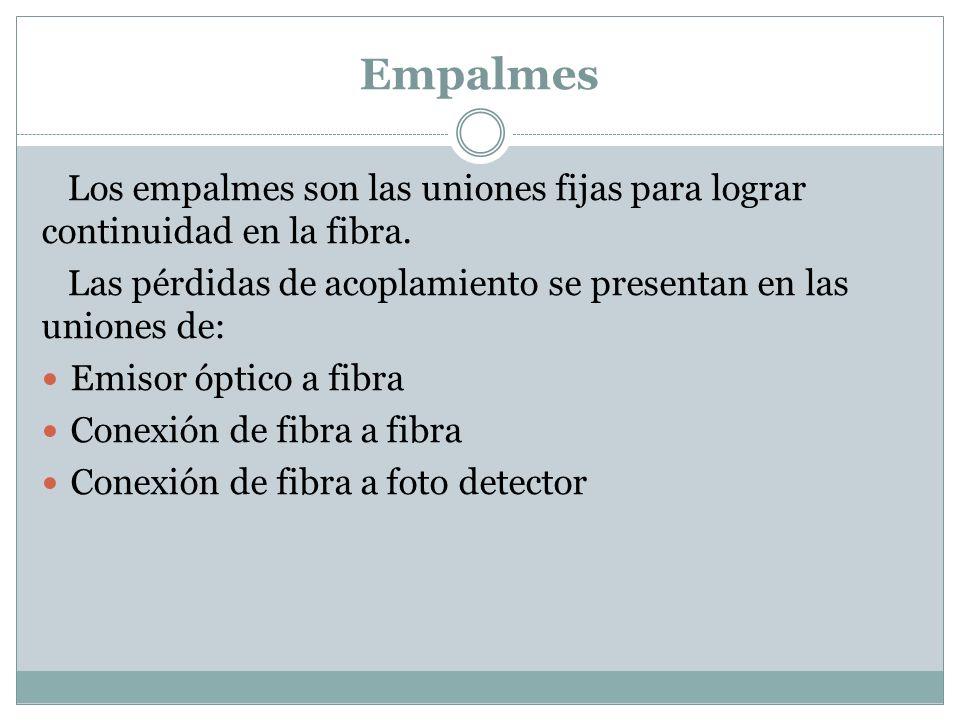

26 Empalmes Los empalmes son las uniones fijas para lograr continuidad en la fibra. Las pérdidas de acoplamiento se presentan en las uniones de: Emisor óptico a fibra Conexión de fibra a fibra Conexión de fibra a foto detector

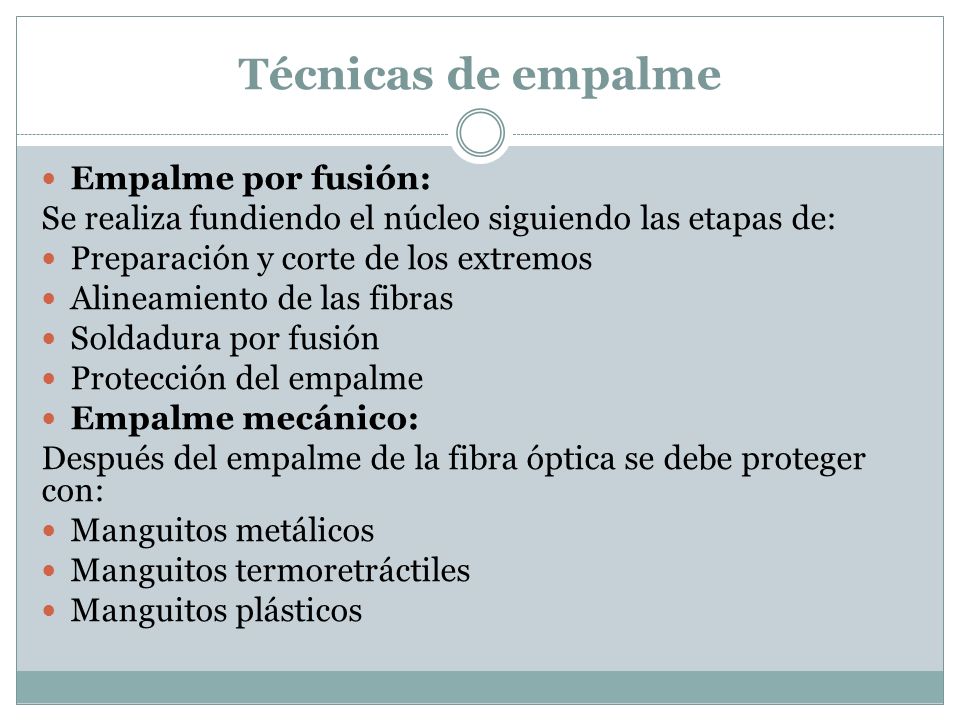

27 Técnicas de empalme Empalme por fusión:
Se realiza fundiendo el núcleo siguiendo las etapas de: Preparación y corte de los extremos Alineamiento de las fibras Soldadura por fusión Protección del empalme Empalme mecánico: Después del empalme de la fibra óptica se debe proteger con: Manguitos metálicos Manguitos termoretráctiles Manguitos plásticos

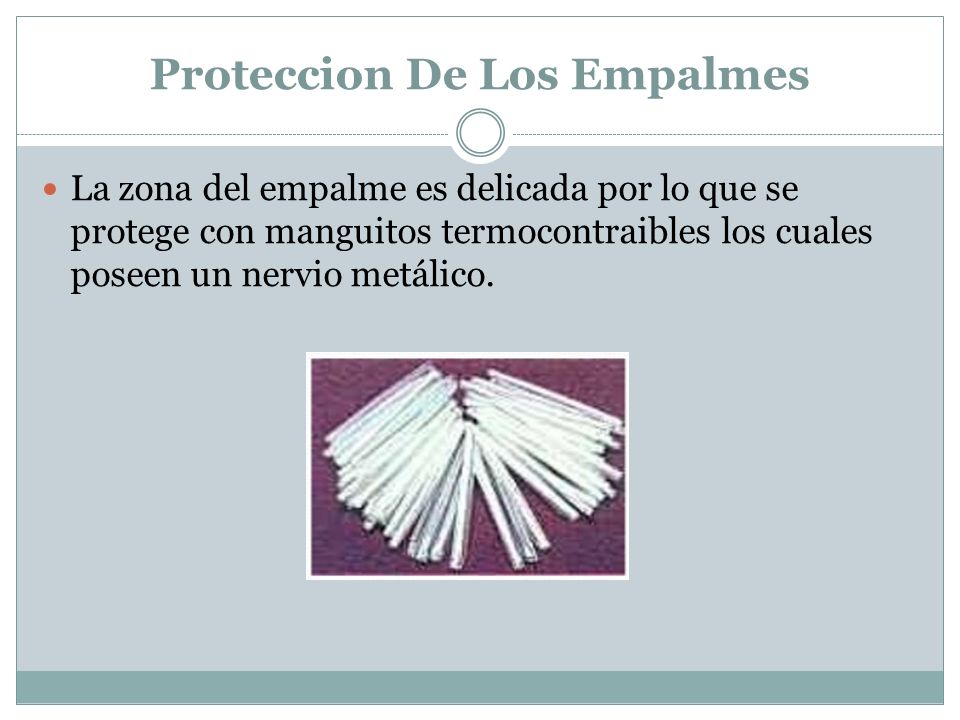

28 Proteccion De Los Empalmes
La zona del empalme es delicada por lo que se protege con manguitos termocontraibles los cuales poseen un nervio metálico.

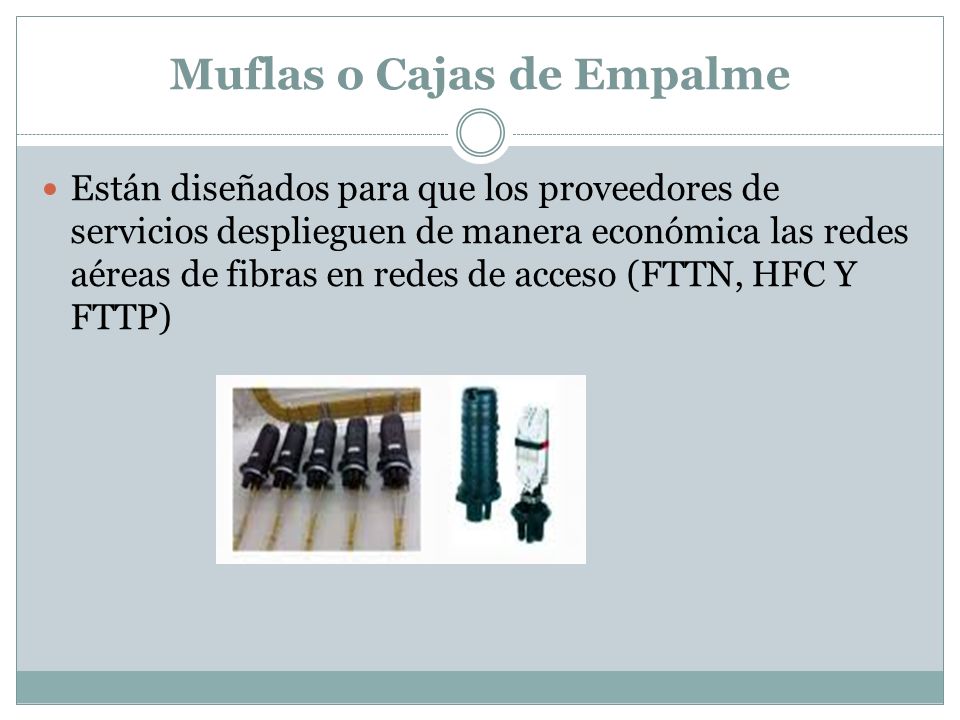

29 Muflas o Cajas de Empalme
Están diseñados para que los proveedores de servicios desplieguen de manera económica las redes aéreas de fibras en redes de acceso (FTTN, HFC Y FTTP)

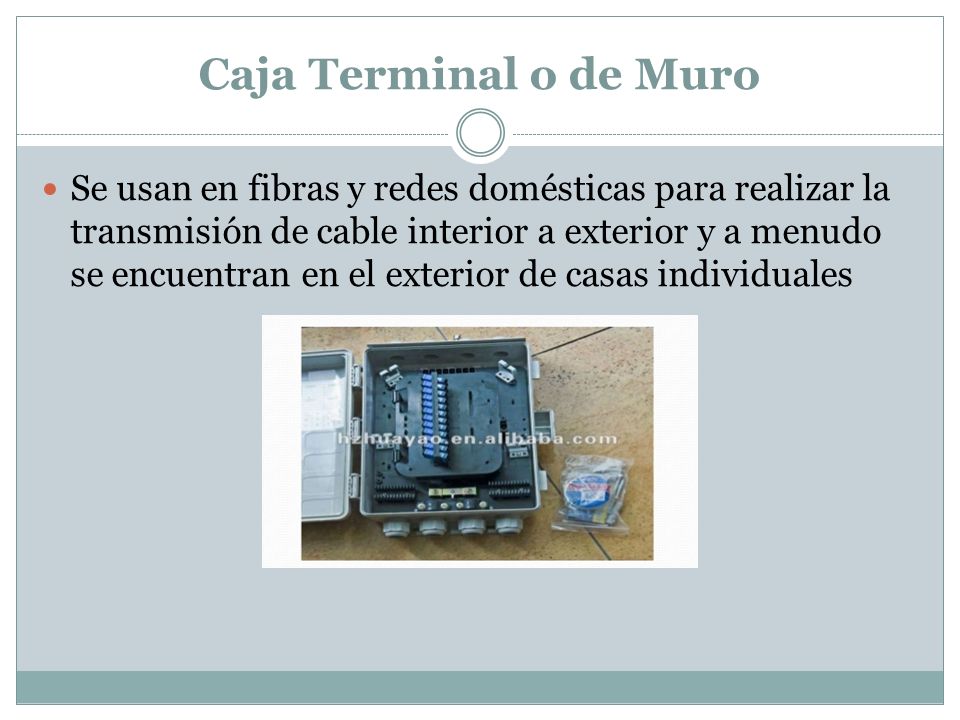

30 Caja Terminal o de Muro Se usan en fibras y redes domésticas para realizar la transmisión de cable interior a exterior y a menudo se encuentran en el exterior de casas individuales

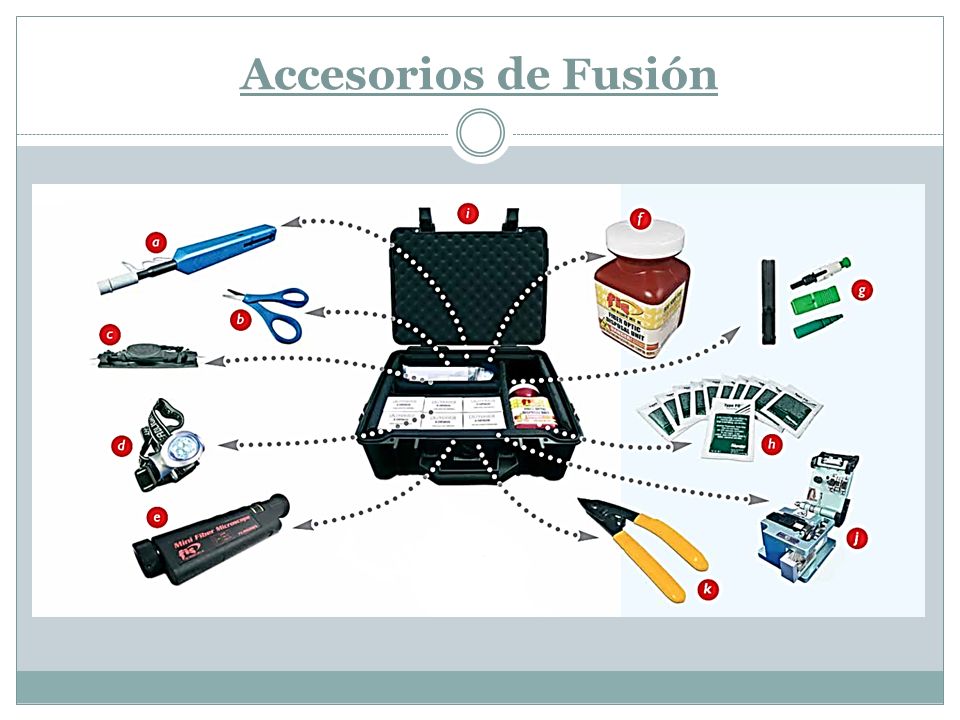

31 Accesorios de Fusión

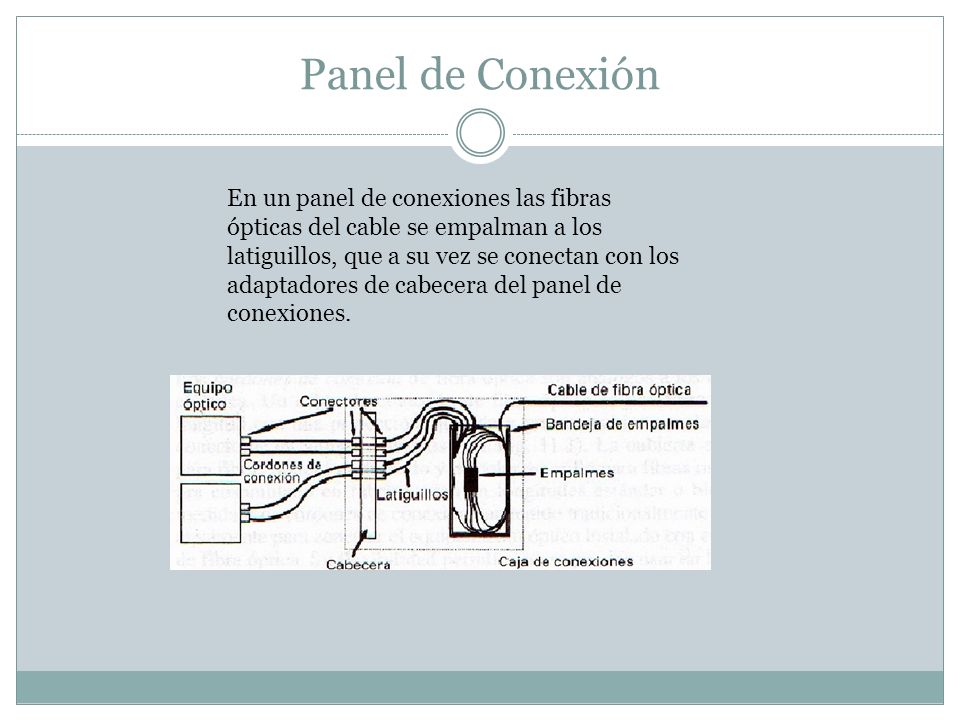

32 Panel de Conexión En un panel de conexiones las fibras ópticas del cable se empalman a los latiguillos, que a su vez se conectan con los adaptadores de cabecera del panel de conexiones.

33 Gracias por su atención
