1 Barómetros. Rubén Omar Valadez García. Gustavo Eduardo García Oliva. Ángel Iván Gutiérrez Sánchez. José Francisco López Zarate. Iván Magaña Angulo. 4°C2 13/Octubre/2015.

2 Introducción. En la siguiente presentación se estudiarán los conceptos básicos de lo que es un barómetro, también se explicará los tipos de barómetros así como las unidades y funcionamiento de estos instrumentos. Finalmente se presentan las conclusiones, las referencias bibliográficas consultadas y las preguntas de repaso.

3 Antecedentes. Los primeros barómetros fueron realizados por el físico y matemático italiano Evangelista Torricelli en el siglo XVII.

4 Desarrollo del Tema: Un barómetro es un instrumento que sirve para medir la presión atmosférica, es decir, la fuerza por unidad de superficie que ejerce un líquido o un gas perpendicularmente a dicha superficie.

5 Desarrollo del Tema: La unidad de medida de la presión atmosférica que suelen marcar los barómetros se llama hectopascal, de abreviación (hPa). Esta unidad significa "cien (hecto) pascales (unidad de medida de presión)". El barómetro de mercurio, determina en muchas ocasiones la unidad de medición, la cual es denominada como "pulgadas de mercurio" o "milímetros de mercurio" (método abreviado mmHg). Una presión de 1 mmHg es 1 torr (por Torricelli).

6 Desarrollo del Tema: VALORES DE LA PRESIÓN ATMOSFÉRICA EN LOS DIFERENTES SISTEMAS DE UNIDADES UNIDAD Atm. Pa Bar Psi Torr mm Hg. pulg. Hg. pulg. H20 1 760 9.869 E-06 1.45 E-04 7.5 E-03 2.95 E-04 4.018 E-03 0.9869 100000 29.53 6.804 E-02 6.895E-02 2.036 1.315 E-02 1.33 E-03 1.934 E-02 3.937E-02 3.342E-02 3.386E-02 25.4 pulg.H20 2.456E-03 248.84 3.61 E-02

7 Barómetros de mercurio.
El primer barómetro de mercurio fue construido por Torricelli. Está compuesto por un tubo delgado de vidrio de unos 80 cm de longitud y cerrado por un extremo en el cual hay mercurio; se tapa el otro extremo y se sumerge en una cubeta que contenga también mercurio; si entonces se destapa se verá que el mercurio del tubo desciende unos centímetros, dejando en la parte superior un espacio vacío (cámara barométrica o vacío de Torricelli).

8 Barómetros de mercurio.
La altura de la columna de mercurio en el tubo, medida desde la superficie del mercurio de la cubeta, es de 760 mm al nivel del mar y en condiciones normales. Torricelli dedujo que la presión ejercida por la atmósfera sobre la superficie libre de mercurio de la cubeta era suficiente para equilibrar la presión ejercida por la coulmna.

9 Barómetros de mercurio.

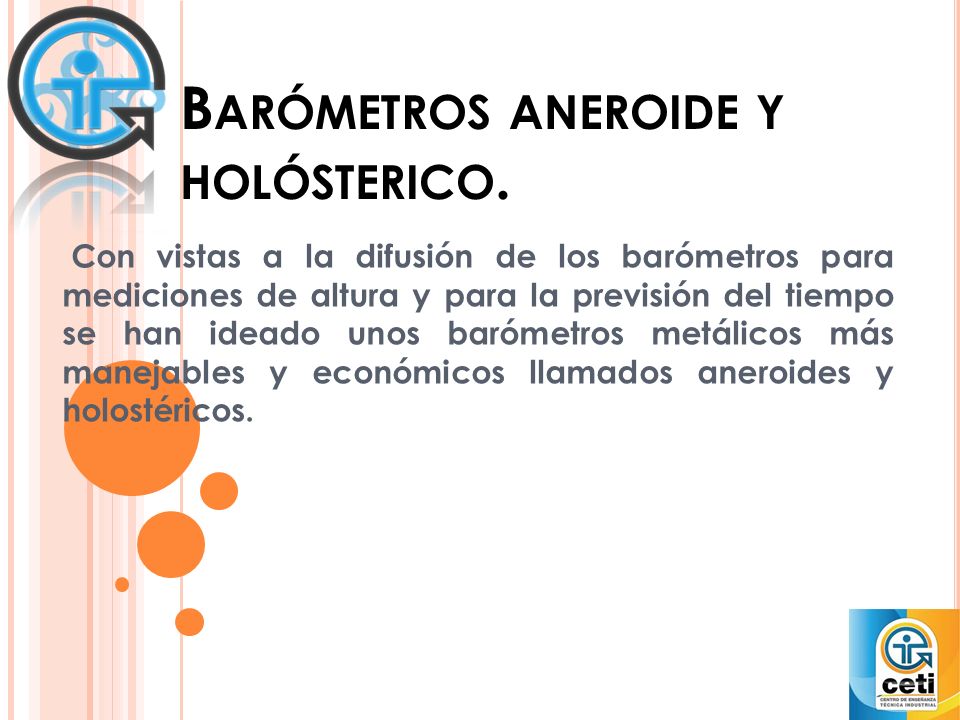

10 Barómetros aneroide y holósterico.
Con vistas a la difusión de los barómetros para mediciones de altura y para la previsión del tiempo se han ideado unos barómetros metálicos más manejables y económicos llamados aneroides y holostéricos.

11 Barómetros aneroide y holósterico.
El primero está formado por un tubo doblado en forma de aro. El tubo doblado queda fijo en un punto y la extremidad de los semicírculos así obtenidos es móvil. Con el aumento de la presión atmosférica, el tubo tiende a cerrarse; en el caso contrario tiende a abrirse. La extremidad de los semicírculos está unida a los extremos de una barrita que gira sobre su centro; ésta, a través de un juego de engranajes y palancas, hace mover un índice.

12 Barómetros aneroide y holósterico.

13 Barómetros aneroide y holósterico.

14 Barómetros aneroide y holósterico.
El barómetro metálico holostérico está formado por un recipiente aplanado, de superficies onduladas en el que se ha logrado una intensa rarefacción antes de cerrarlo. En una de las caras se apoya un resorte que, con las variaciones de presión atmosférica, hace mover un índice por medio de un juego de palancas.

15 Barómetros aneroide y holósterico.

16 Barómetros digitales. Con la creación de barómetros digitales que utilizan conexiones eléctricas para determinar la presión de aire y formaciones atmosféricas, en lugar de una célula de aneroide, y la persona promedio como meteorólogos puede predecir el tiempo y formaciones locales del tiempo en el futuro cercano. Barómetros digitales suelen tener una pantalla LCD digital que muestra simultáneamente la humedad relativa, presión atmosférica, tendencia de la presión en las últimas 24 horas, y una representación gráfica de la predicción del tiempo, tales como el sol, la lluvia o la cubierta.

17 Barómetros digitales. La nueva tecnología permite una rápida mirada y sucinta en la previsión meteorológica para el día en un área localizada.

18 Advertencias. Los barómetros de mercurio todavía existen hoy en día y son sumamente peligrosos debido a los efectos tóxicos del mercurio en su interior. En 2007, la Unión Europea restringe la venta de mercurio, poniendo fin a la producción de barómetros de mercurio en Europa.

19 Conclusiones. Se concluye que los barómetros son instrumentos muy importantes para la medición del estado de la atmósfera y realizar predicciones meteorológicas con mayor eficacia y previsión a corto plazo.

20 Referencias. 1.- S.A. Barómetros. 13 de febrero de Consultado el día 10 de octubre de raldia/barometro.pdf Carlos Toro. Barómetro. Sin fecha. Consultado el día 11 de octubre de didores/barometro/barometro.html Buscador de imágenes de Google Consultado el día 11 de octubre de &ei=YuQaVpGHCYP0jwPOiofIAw&ved=0CBEQqi4oA Q

21 Referencias. 4.- S.A. Historia de los Barómetros Consultado el día 11 de octubre de saber.com/aficiones-juegos-y-juguetes/ciencia-y- naturaleza/barometro-historia.php

22 Pregunta de Repaso: 1) ¿En qué siglo fue realizado el primer barómetro? . R=XVll. 2)¿Por quién fue realizado? R=Torricelli. 3) Defina el concepto de barómetro: R= Instrumento que sirve para medir la presión atmosférica.

23 Pregunta de Repaso: 4) Menciona dos unidades de medida de barómetros:
R= hectopascal (hPa), pulgadas de mercurio, milímetros de mercurio (mmHg) y torr. 5) En un barómetro de mercurio ¿qué altura de la columna en el tubo alcanza al nivel del mar? R=760mm 6) ¿ Qué beneficio tienen los barómetros aneroide y holósterico? R= Son más manejables y económicos.

24 Pregunta de Repaso: 7) ¿Qué barómetro es el más rápido en la actualidad? b R= Barómetro digital. 8) ¿Fecha en qué se detuvo la producción de barómetros en Europa? R= 2007.
