LEY DE DARCY USANDO ONDAS SONORAS

Presentación del tema: "LEY DE DARCY USANDO ONDAS SONORAS"— Transcripción de la presentación:

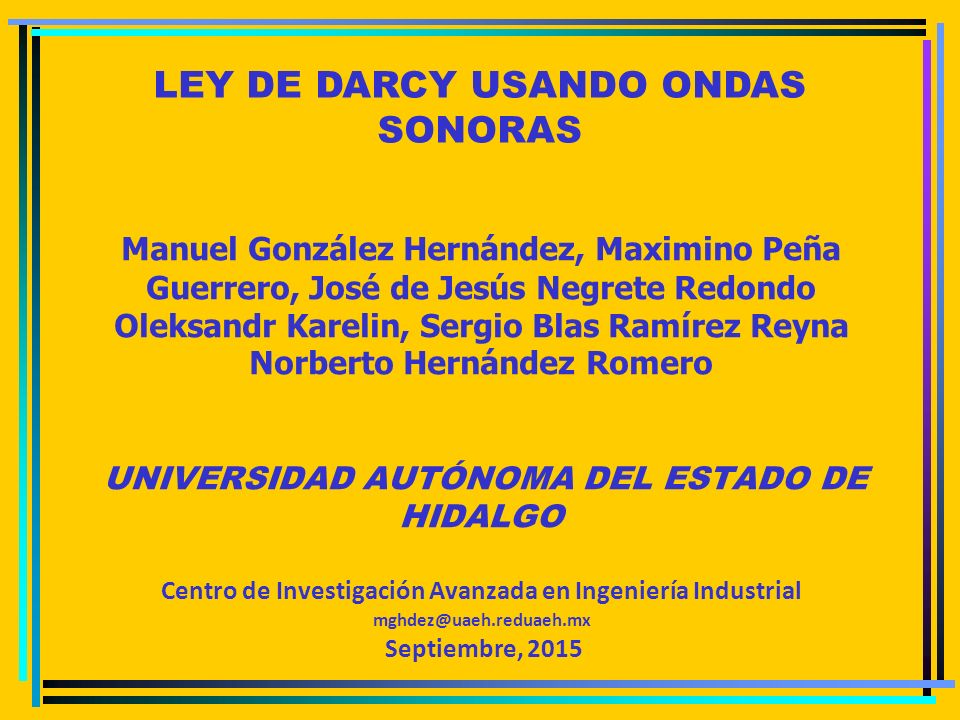

1 LEY DE DARCY USANDO ONDAS SONORAS
  Manuel González Hernández, Maximino Peña Guerrero, José de Jesús Negrete Redondo Oleksandr Karelin, Sergio Blas Ramírez Reyna Norberto Hernández Romero     UNIVERSIDAD AUTÓNOMA DEL ESTADO DE HIDALGO Centro de Investigación Avanzada en Ingeniería Industrial Septiembre, 2015

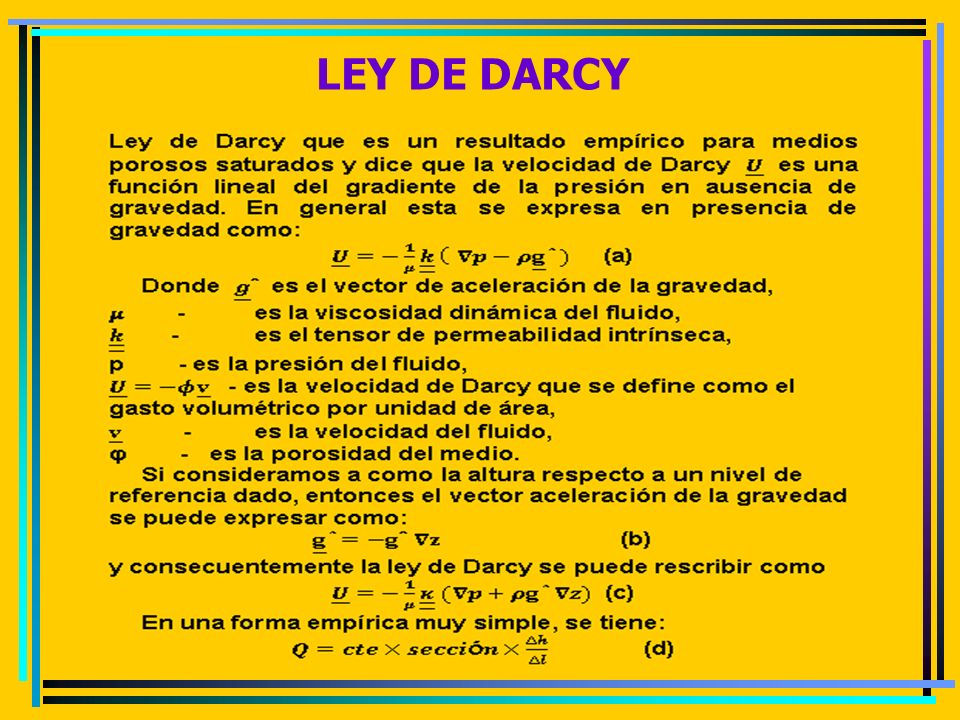

2 LEY DE DARCY

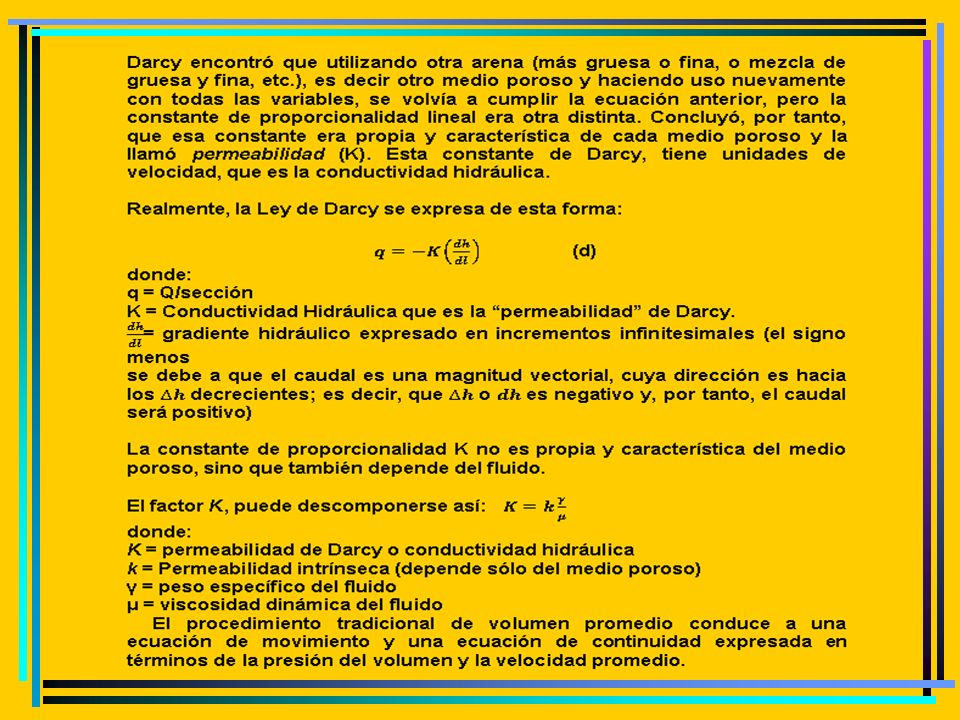

3

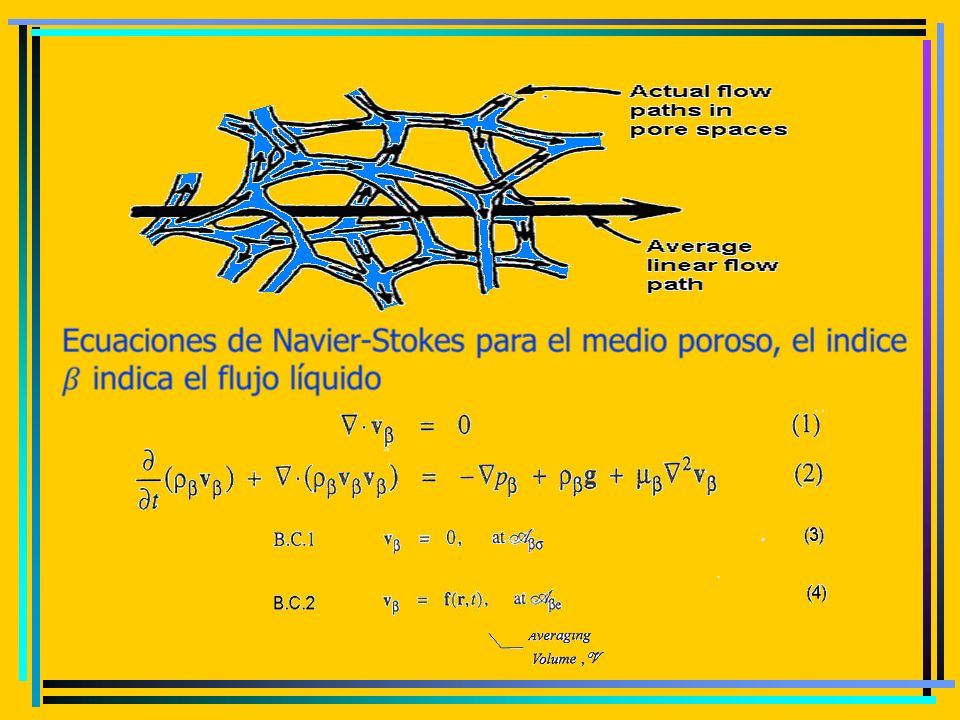

4 Volumen Elemental Representativo

5

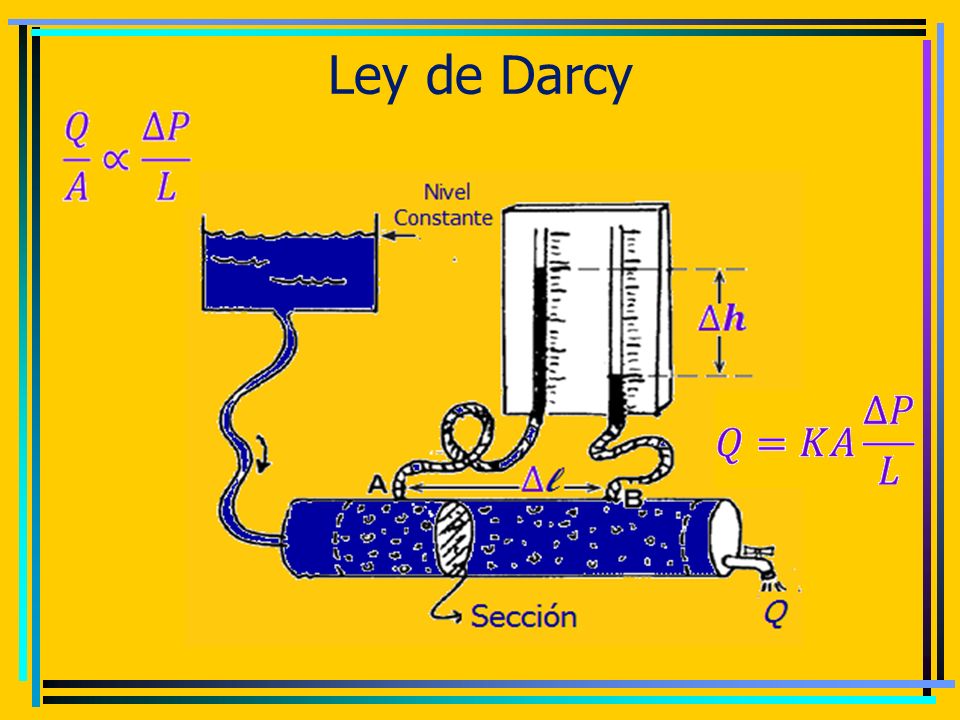

6 Ley de Darcy

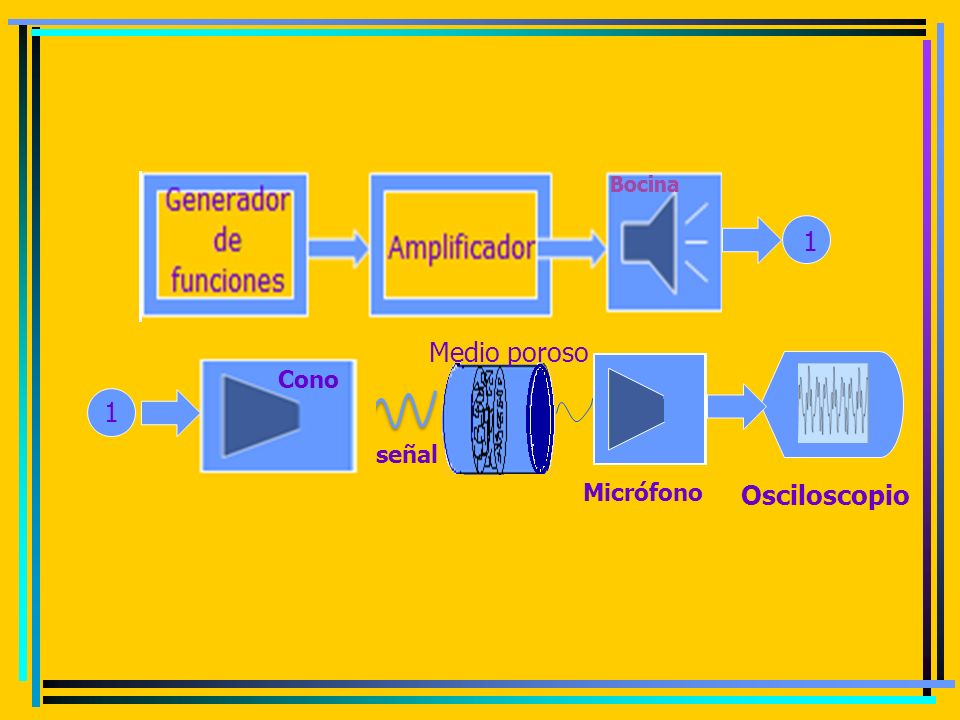

7 1 Medio poroso Cono 1 señal Micrófono Osciloscopio

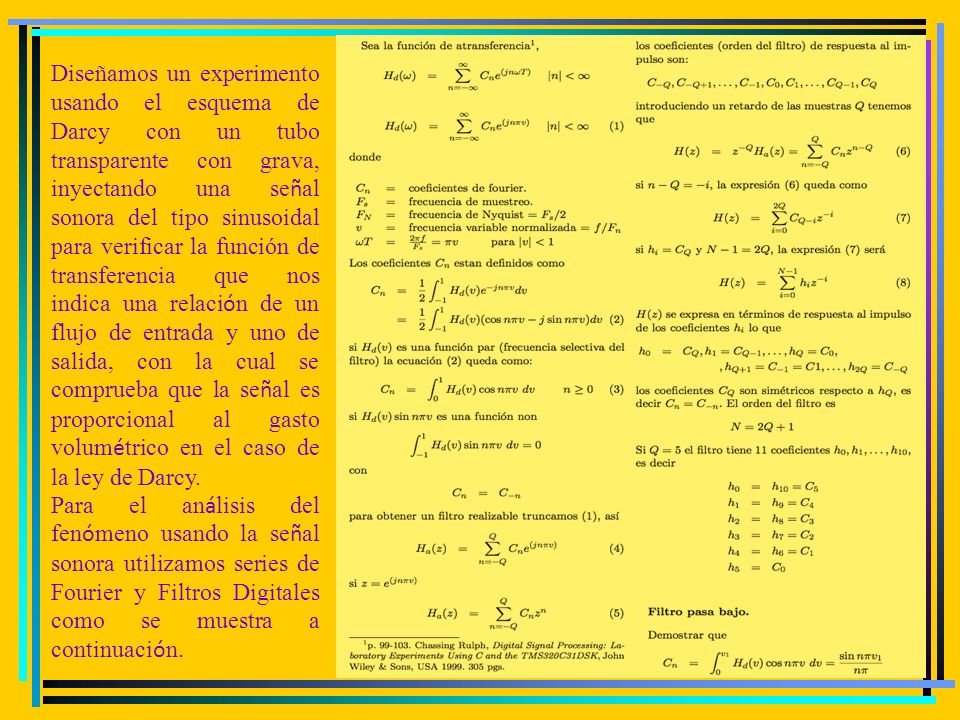

8 Diseñamos un experimento usando el esquema de Darcy con un tubo transparente con grava, inyectando una señal sonora del tipo sinusoidal para verificar la función de transferencia que nos indica una relación de un flujo de entrada y uno de salida, con la cual se comprueba que la señal es proporcional al gasto volumétrico en el caso de la ley de Darcy. Para el análisis del fenómeno usando la señal sonora utilizamos series de Fourier y Filtros Digitales como se muestra a continuación.

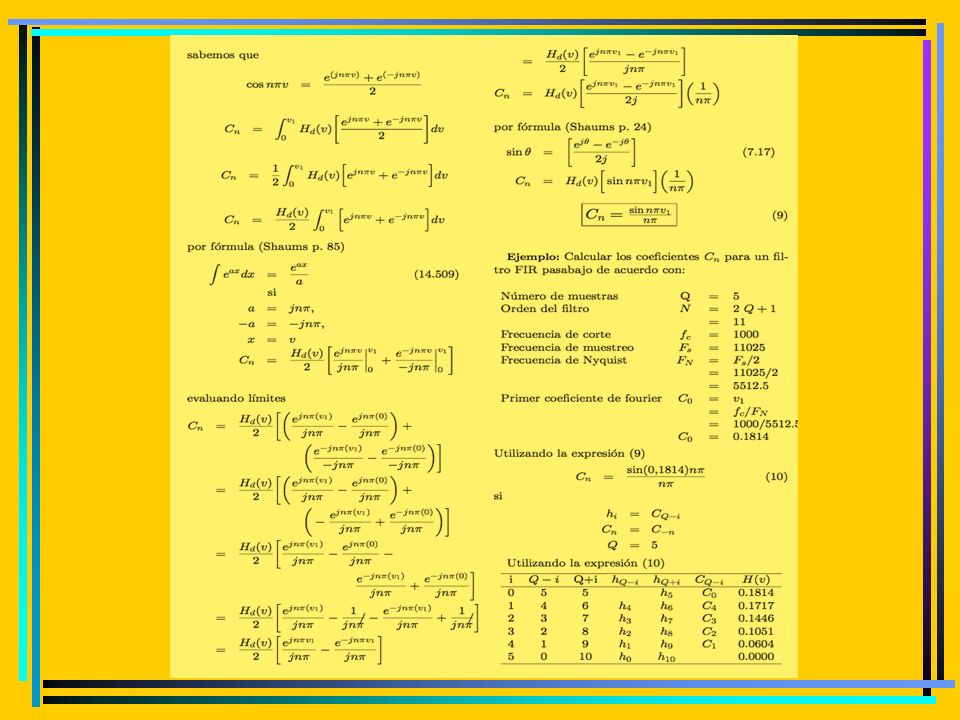

9

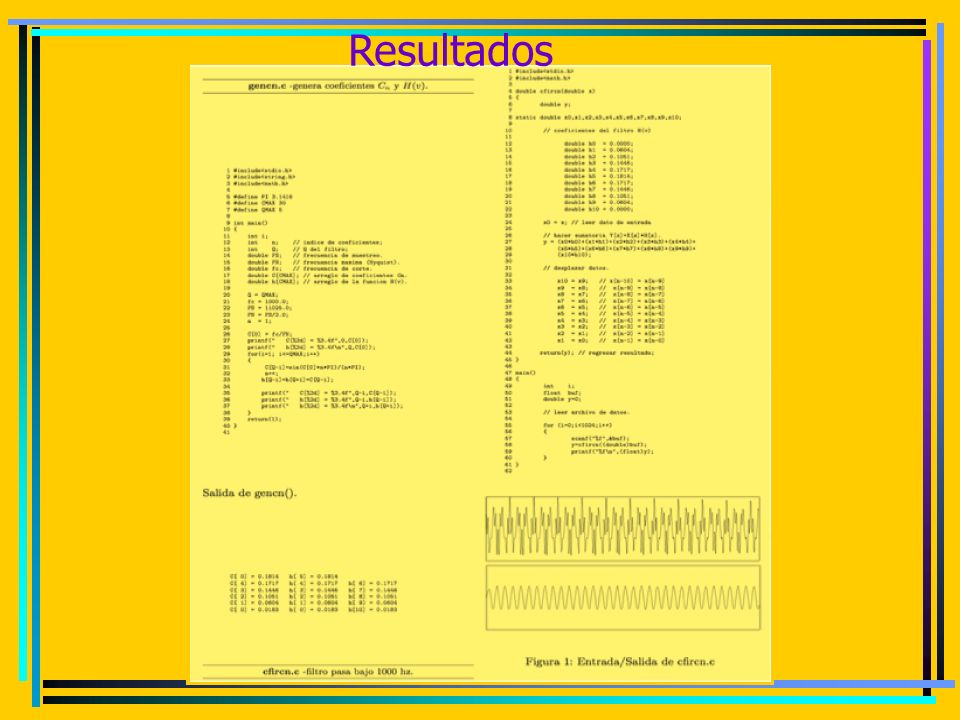

10 Resultados

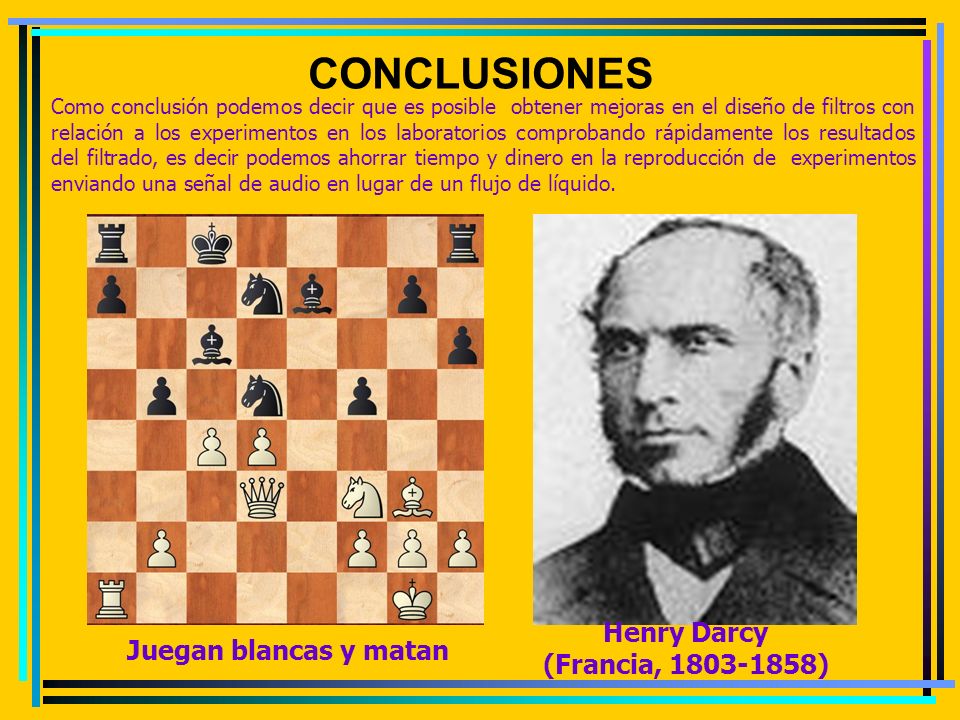

11 CONCLUSIONES Henry Darcy Juegan blancas y matan (Francia, 1803-1858)
Como conclusión podemos decir que es posible obtener mejoras en el diseño de filtros con relación a los experimentos en los laboratorios comprobando rápidamente los resultados del filtrado, es decir podemos ahorrar tiempo y dinero en la reproducción de experimentos enviando una señal de audio en lugar de un flujo de líquido. Henry Darcy (Francia, ) Juegan blancas y matan
