Intercambiador de calor

Presentación del tema: "Intercambiador de calor"— Transcripción de la presentación:

1 Intercambiador de calor

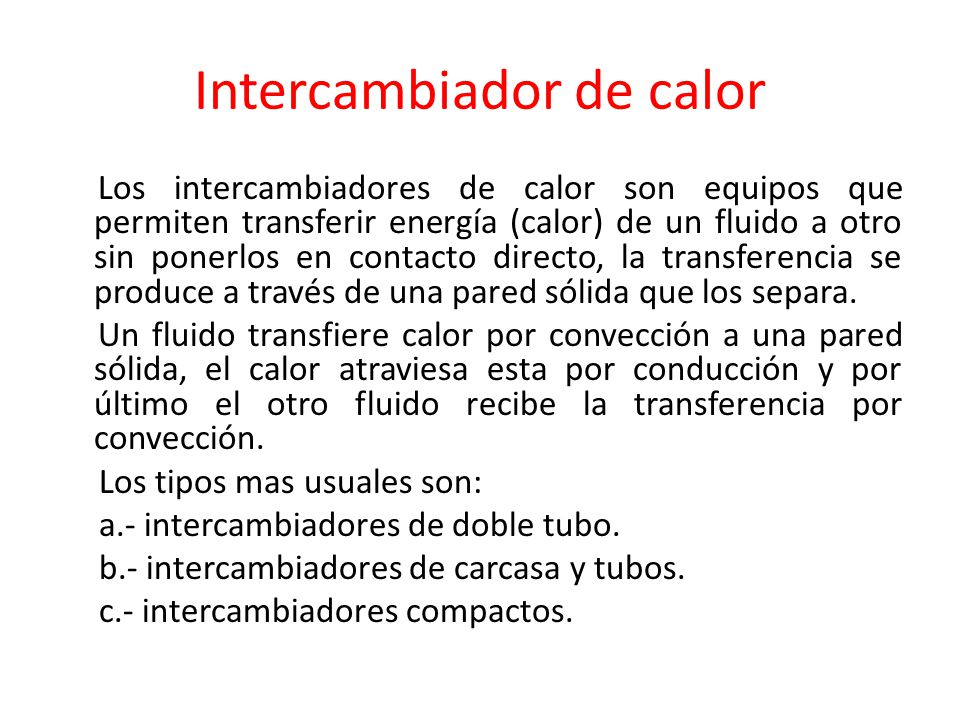

Los intercambiadores de calor son equipos que permiten transferir energía (calor) de un fluido a otro sin ponerlos en contacto directo, la transferencia se produce a través de una pared sólida que los separa. Un fluido transfiere calor por convección a una pared sólida, el calor atraviesa esta por conducción y por último el otro fluido recibe la transferencia por convección. Los tipos mas usuales son: a.- intercambiadores de doble tubo. b.- intercambiadores de carcasa y tubos. c.- intercambiadores compactos. Un intercambiador de calor es un aparato que facilita el intercambio de calor entre dos fluidos que se encuentran a temperaturas diferentes evitando que se mezclen entre sí

2 Intercambiador de calor

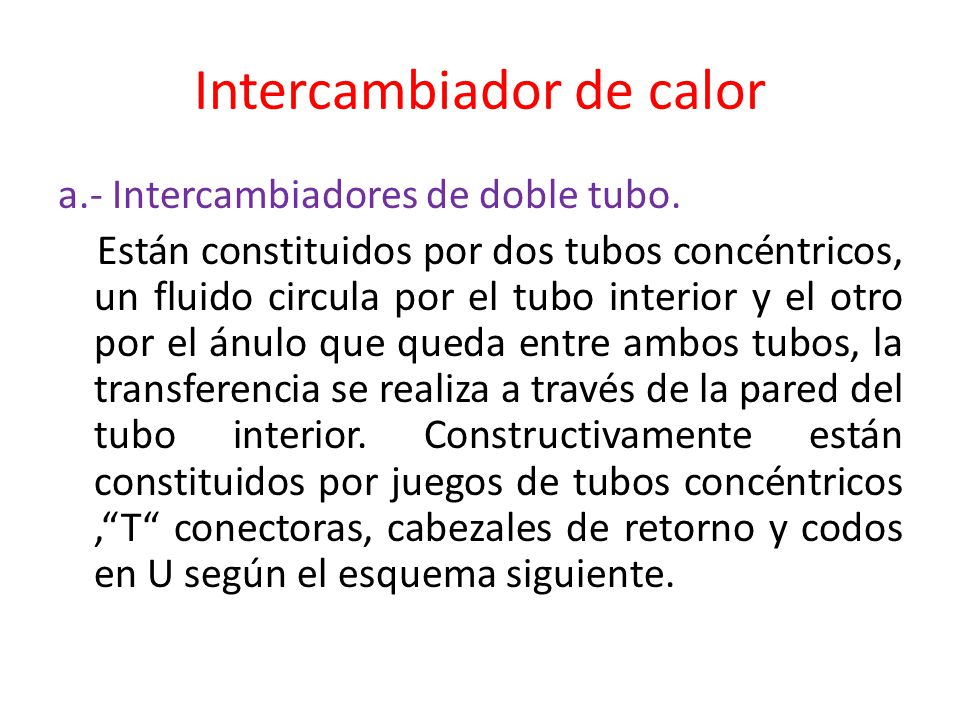

a.- Intercambiadores de doble tubo. Están constituidos por dos tubos concéntricos, un fluido circula por el tubo interior y el otro por el ánulo que queda entre ambos tubos, la transferencia se realiza a través de la pared del tubo interior. Constructivamente están constituidos por juegos de tubos concéntricos ,“T“ conectoras, cabezales de retorno y codos en U según el esquema siguiente.

3 Intercambiador de calor 2 tubo

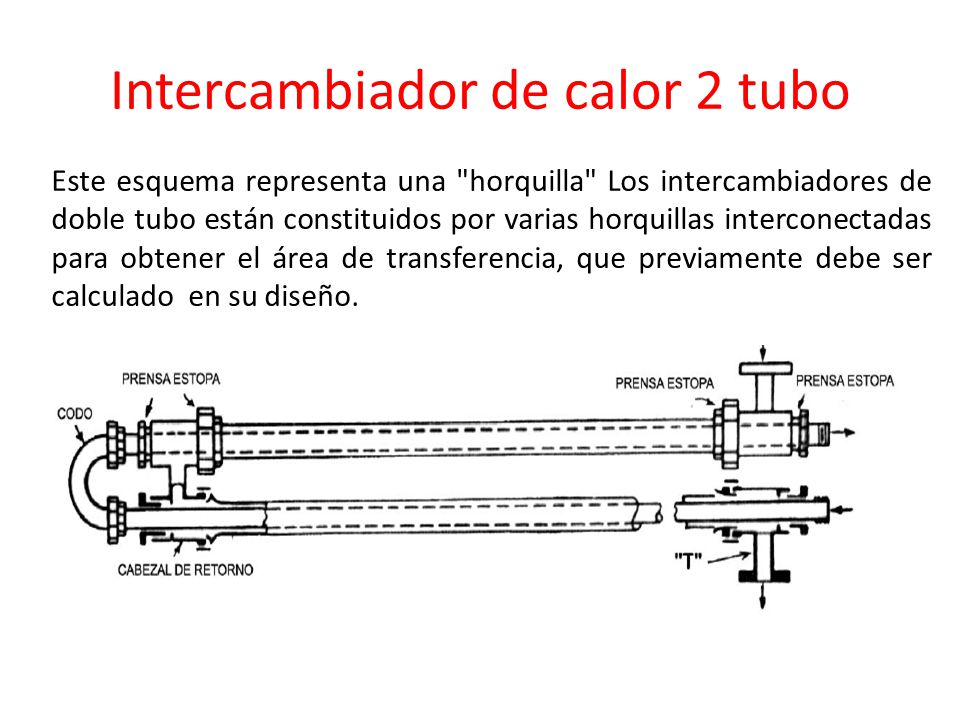

Este esquema representa una "horquilla" Los intercambiadores de doble tubo están constituidos por varias horquillas interconectadas para obtener el área de transferencia, que previamente debe ser calculado en su diseño.

4

5 2. Los dos fluidos circulan en direcciones contrarias: flujo contracorriente

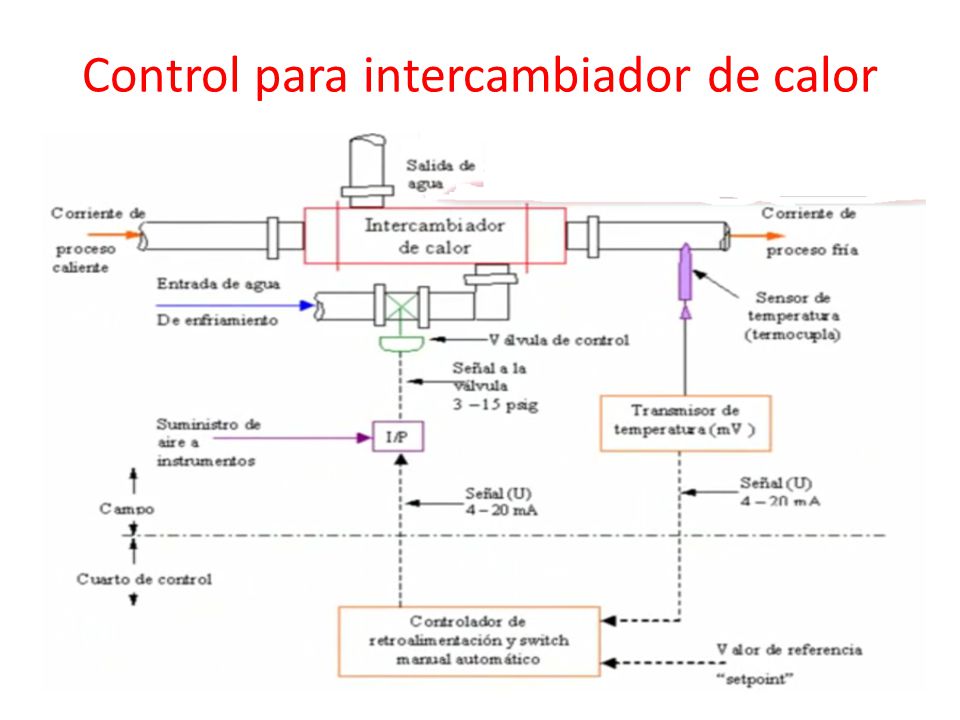

6 Control para intercambiador de calor

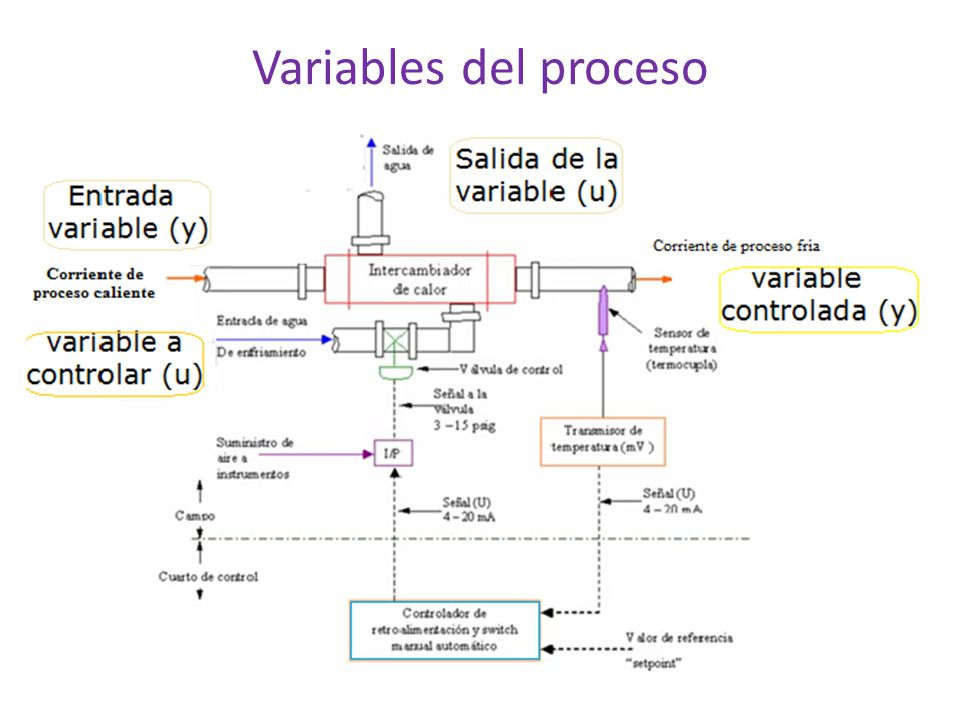

7 Variables del proceso

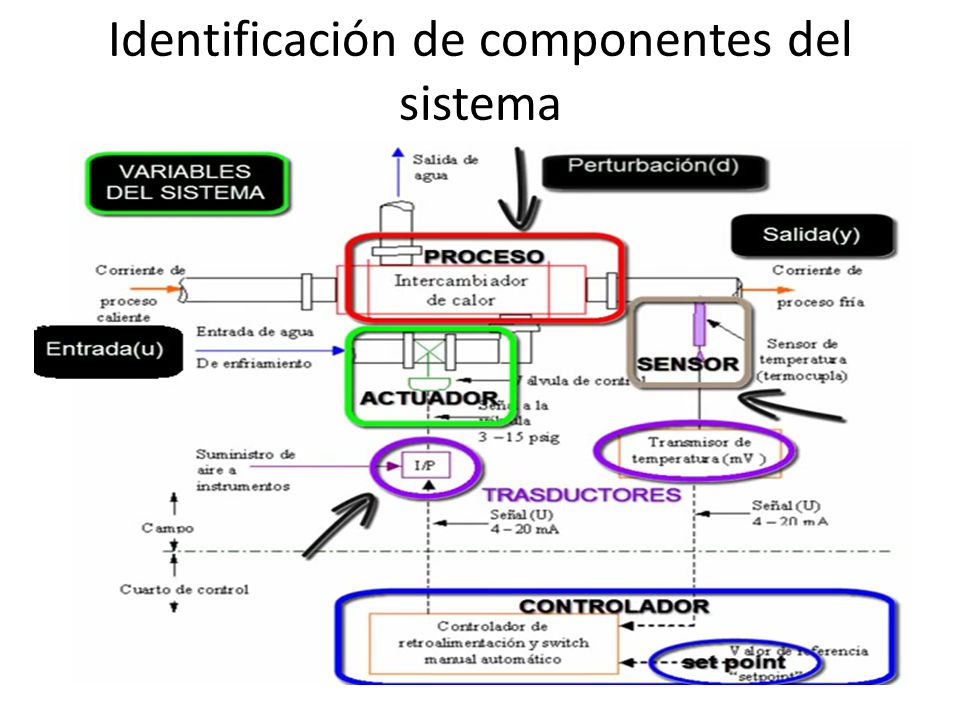

8 Identificación de componentes del sistema

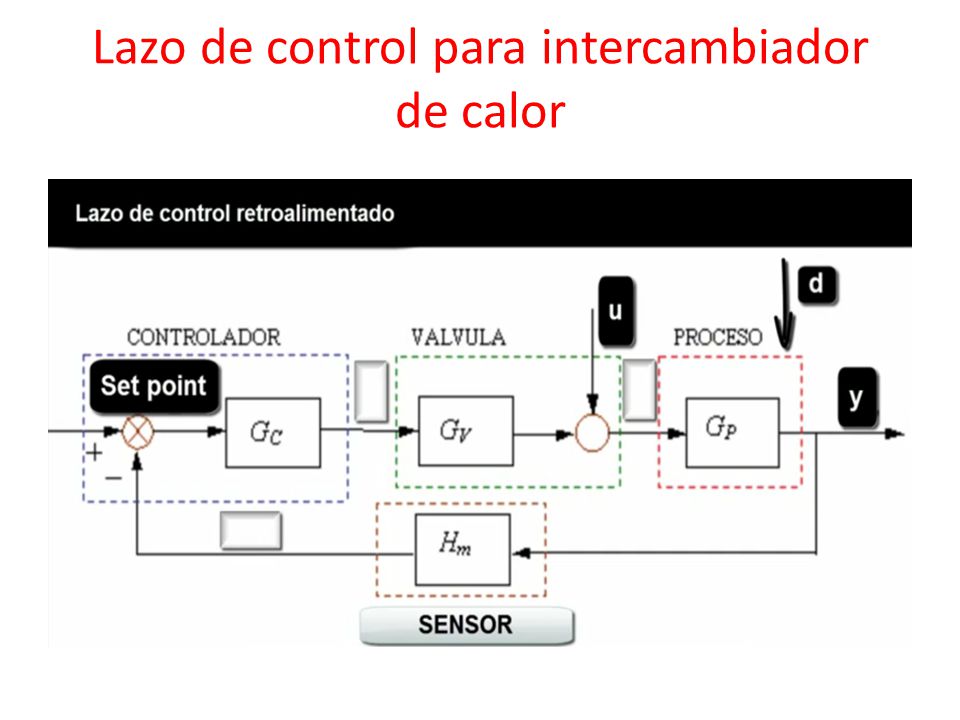

9 Lazo de control para intercambiador de calor

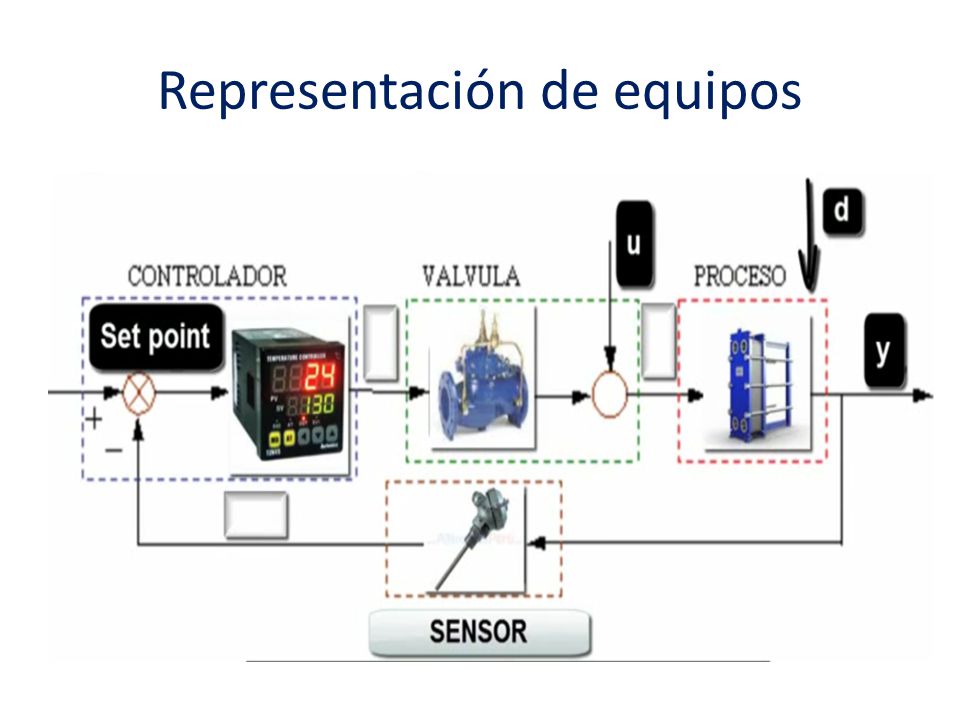

10 Representación de equipos

11 Tarea: Intercambiadores en la industria

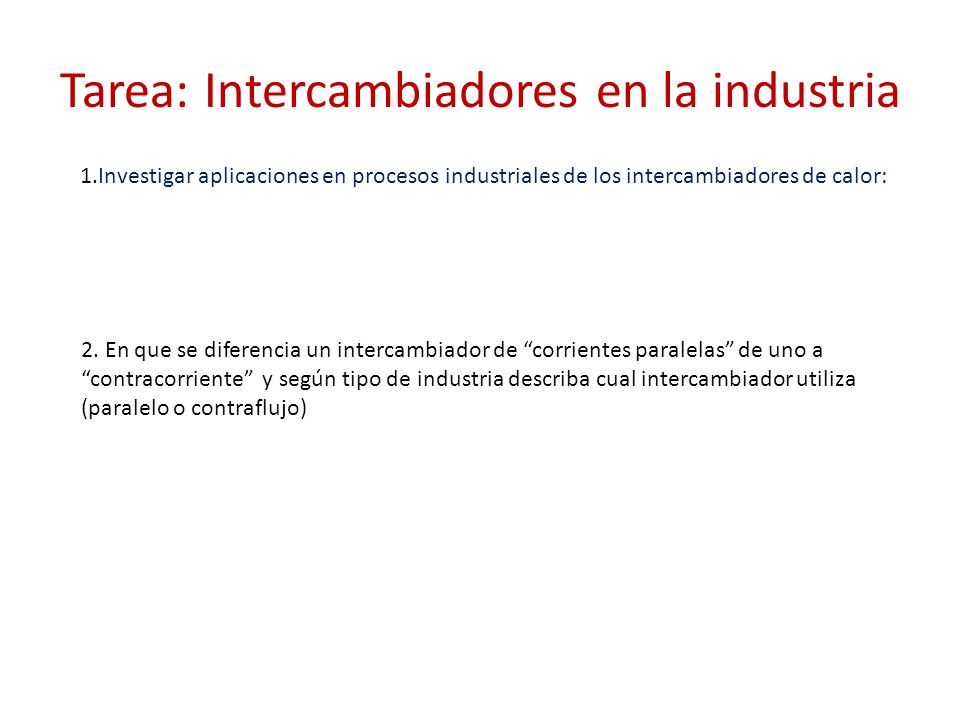

1.Investigar aplicaciones en procesos industriales de los intercambiadores de calor: 2. En que se diferencia un intercambiador de “corrientes paralelas” de uno a “contracorriente” y según tipo de industria describa cual intercambiador utiliza (paralelo o contraflujo)
