UNIDAD II Aislamiento Objetivos: Comprender modelos básicos de aislamiento, capacidad y pérdidas dieléctricas. Cómo se modelan los aislamientos Qué son.

Presentación del tema: "UNIDAD II Aislamiento Objetivos: Comprender modelos básicos de aislamiento, capacidad y pérdidas dieléctricas. Cómo se modelan los aislamientos Qué son."— Transcripción de la presentación:

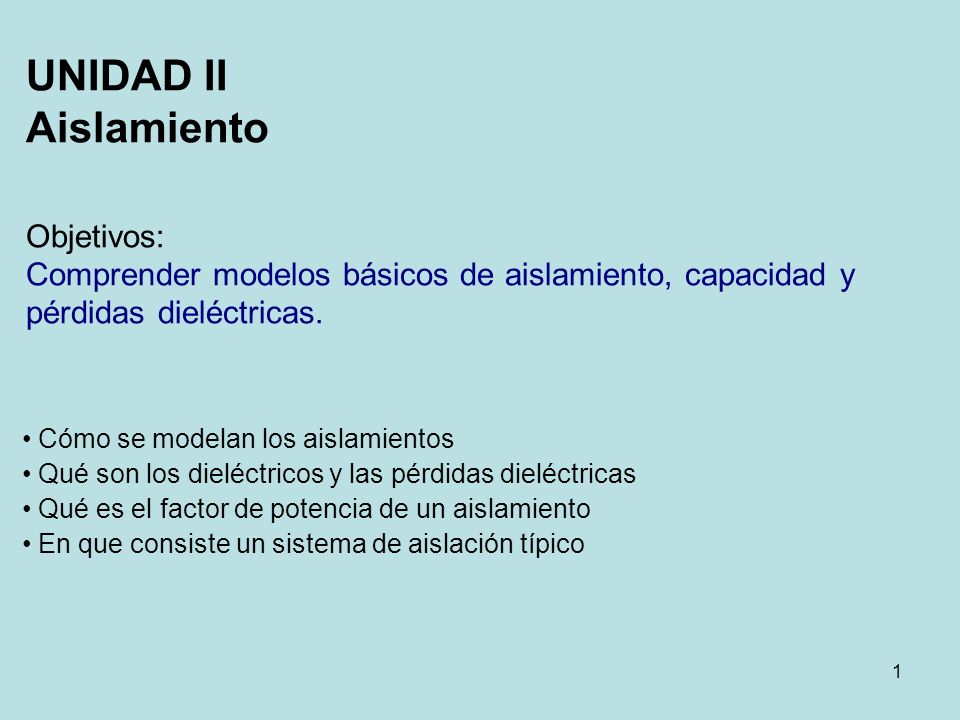

1 UNIDAD II Aislamiento Objetivos: Comprender modelos básicos de aislamiento, capacidad y pérdidas dieléctricas. Cómo se modelan los aislamientos Qué son los dieléctricos y las pérdidas dieléctricas Qué es el factor de potencia de un aislamiento En que consiste un sistema de aislación típico

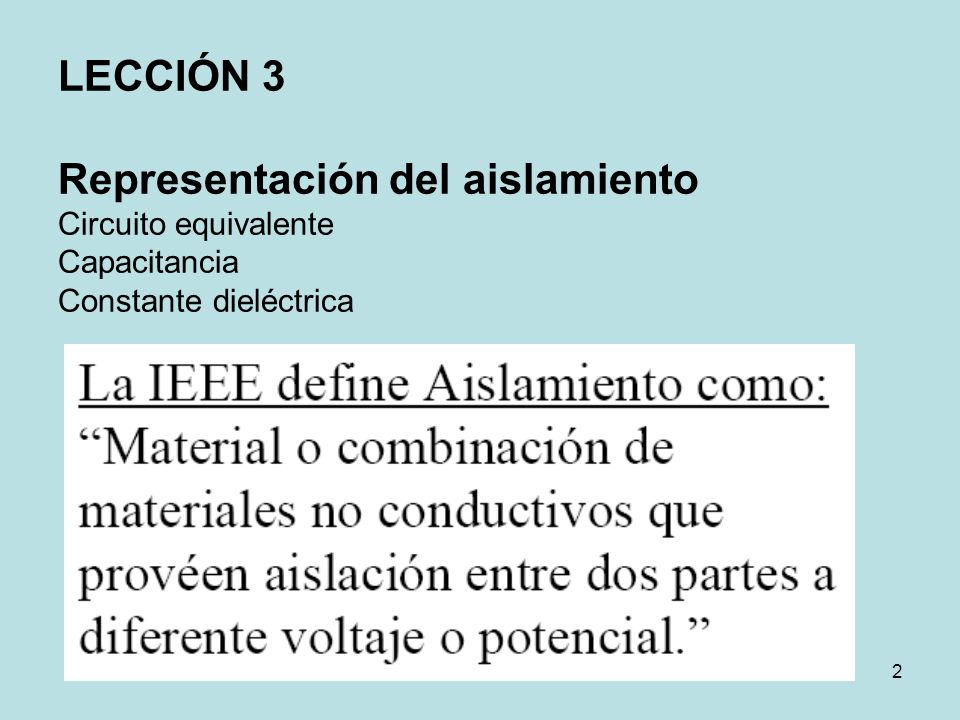

2 LECCIÓN 3 Representación del aislamiento Circuito equivalente Capacitancia Constante dieléctrica

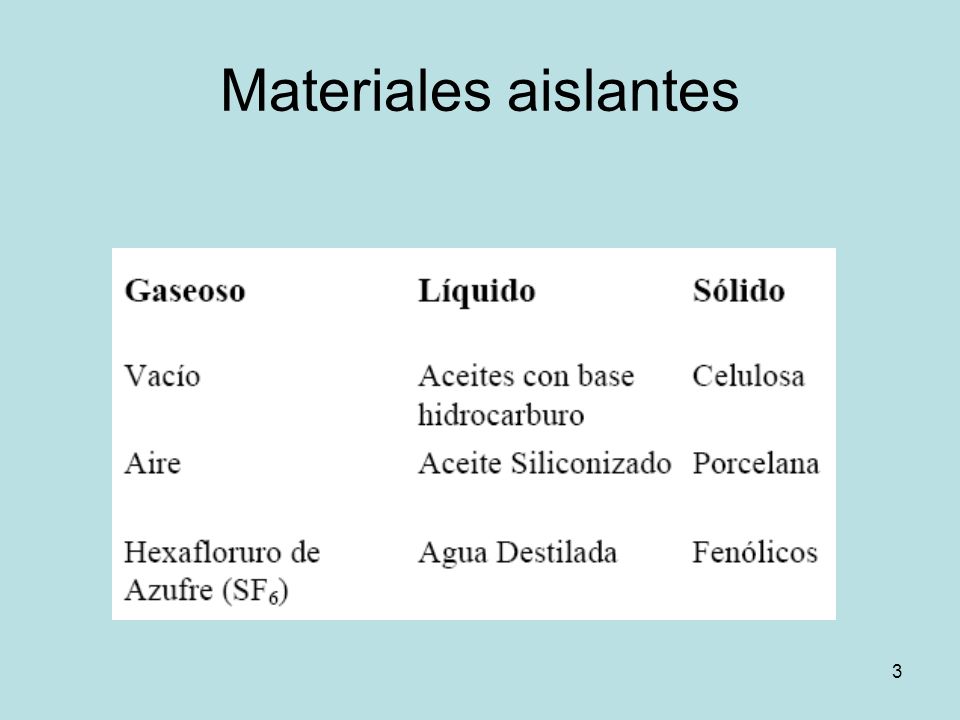

3 Materiales aislantes

4 Sistema de aislamiento

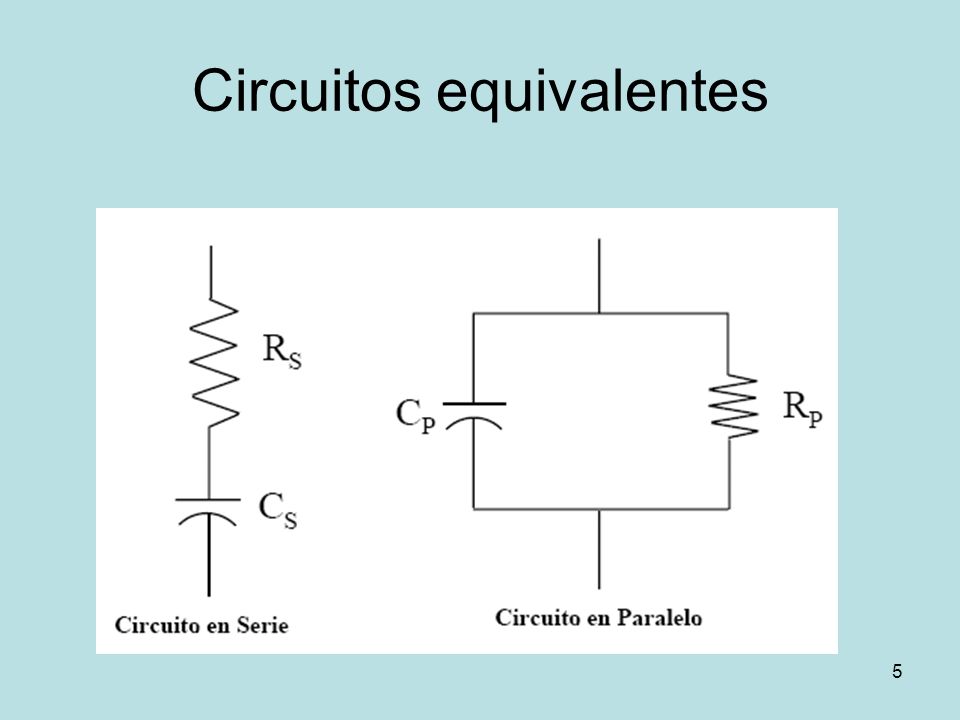

5 Circuitos equivalentes

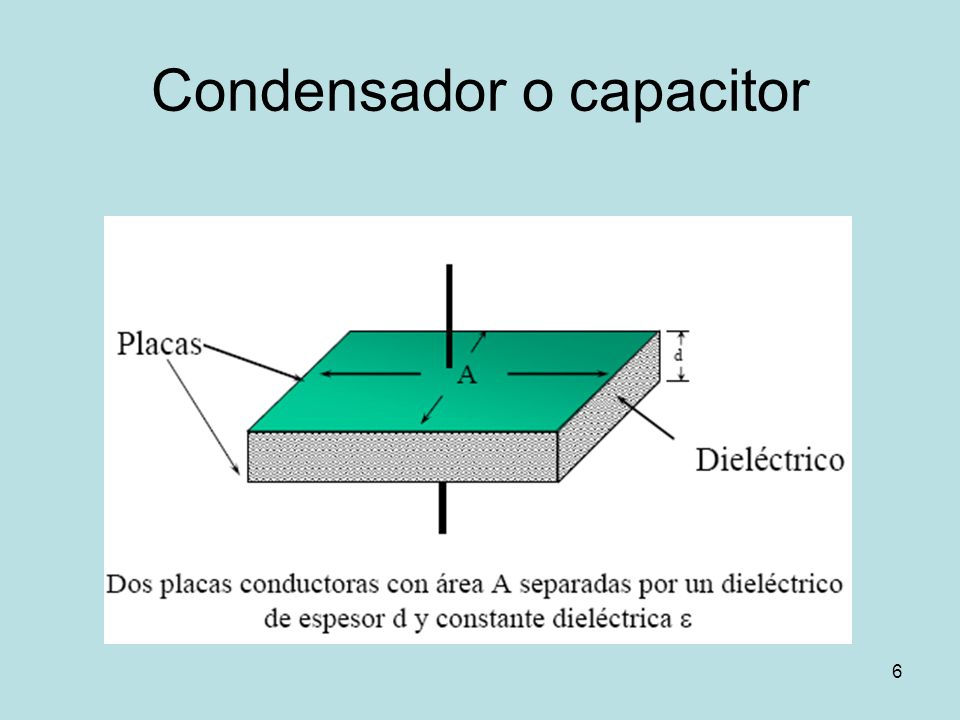

6 Condensador o capacitor

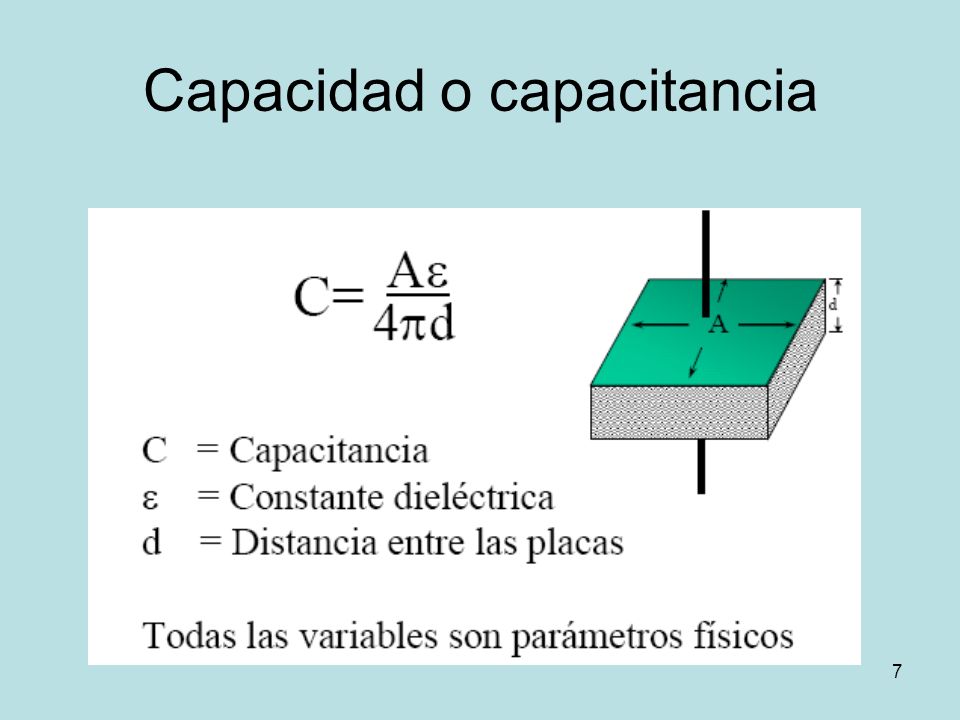

7 Capacidad o capacitancia

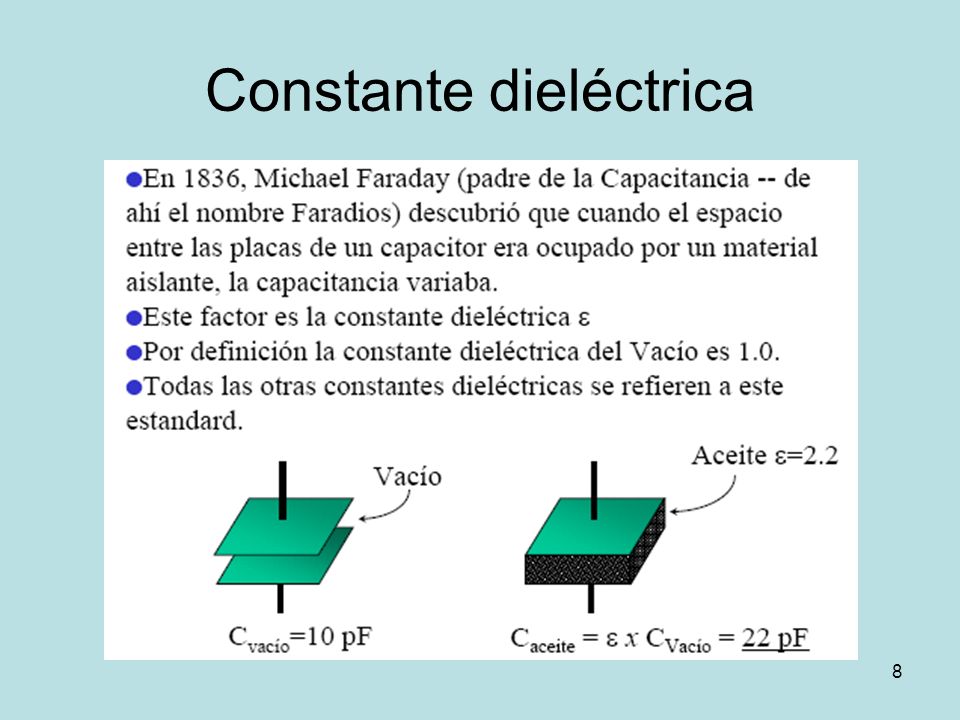

8 Constante dieléctrica

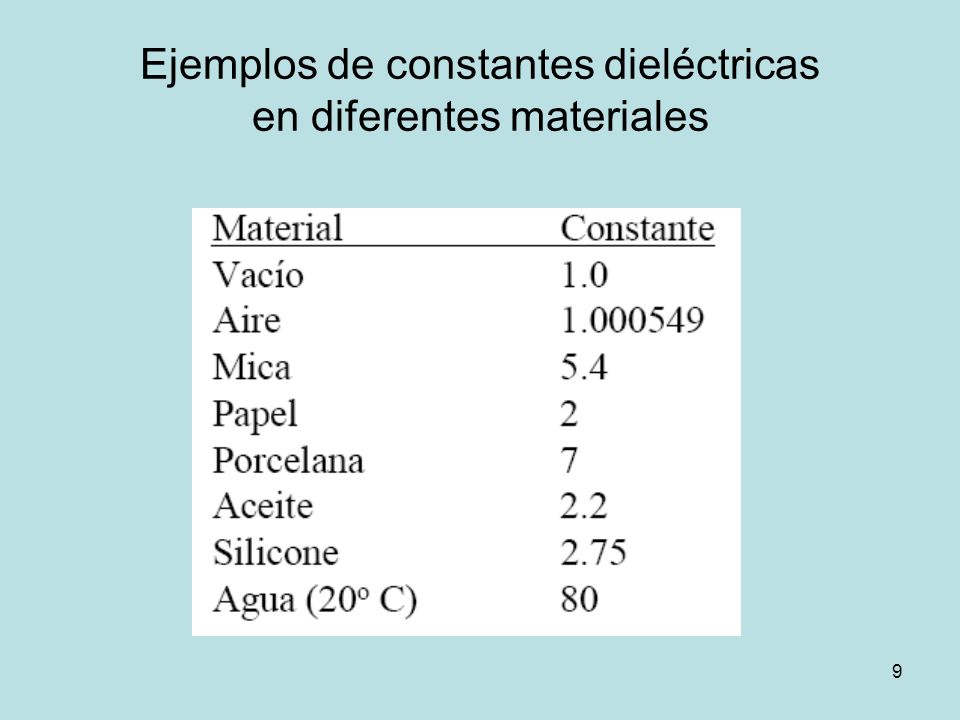

9 Ejemplos de constantes dieléctricas en diferentes materiales

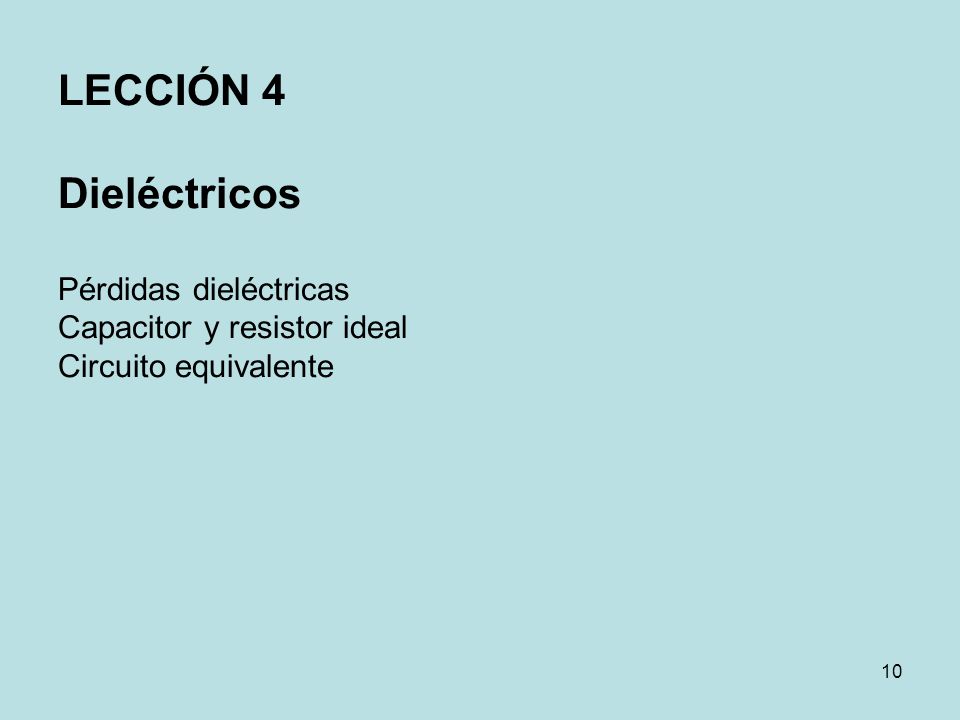

10 LECCIÓN 4 Dieléctricos Pérdidas dieléctricas Capacitor y resistor ideal Circuito equivalente

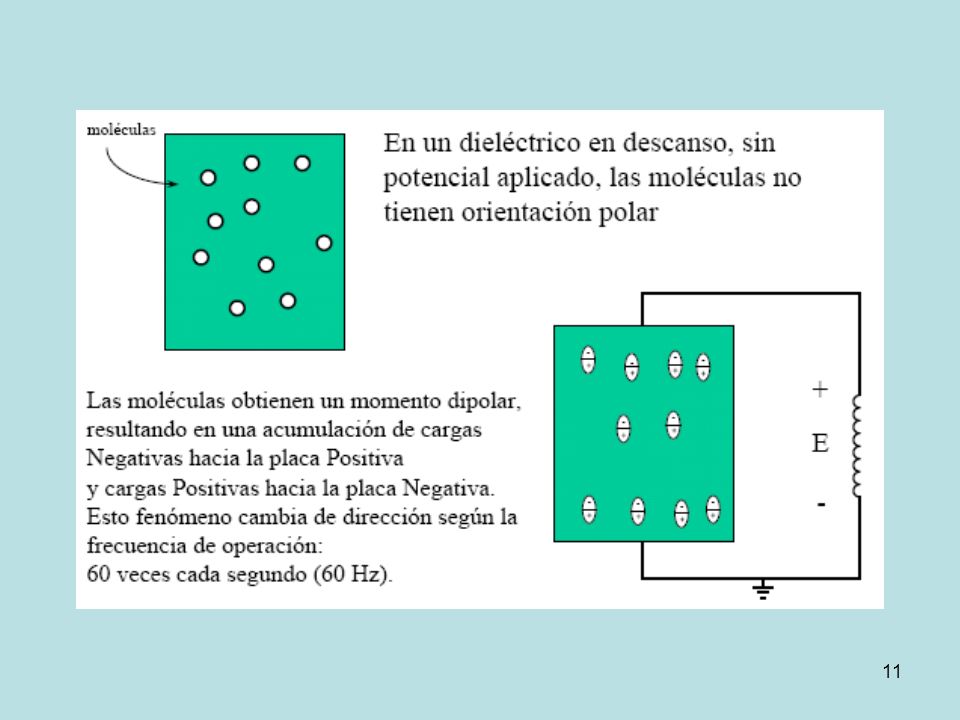

11

12 Pérdidas dieléctricas

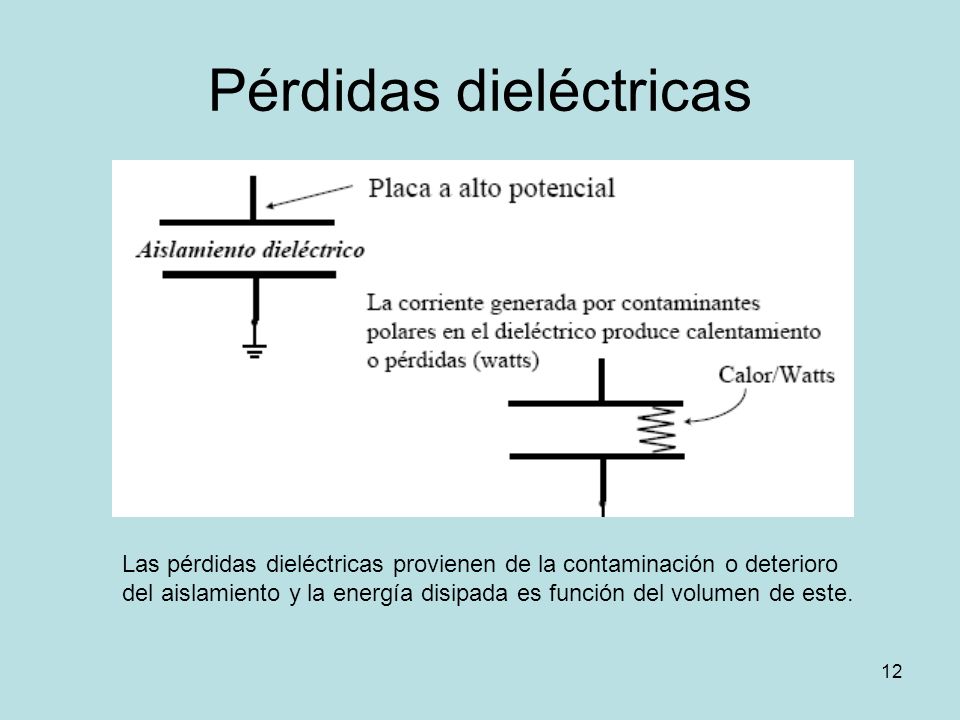

Las pérdidas dieléctricas provienen de la contaminación o deterioro del aislamiento y la energía disipada es función del volumen de este.

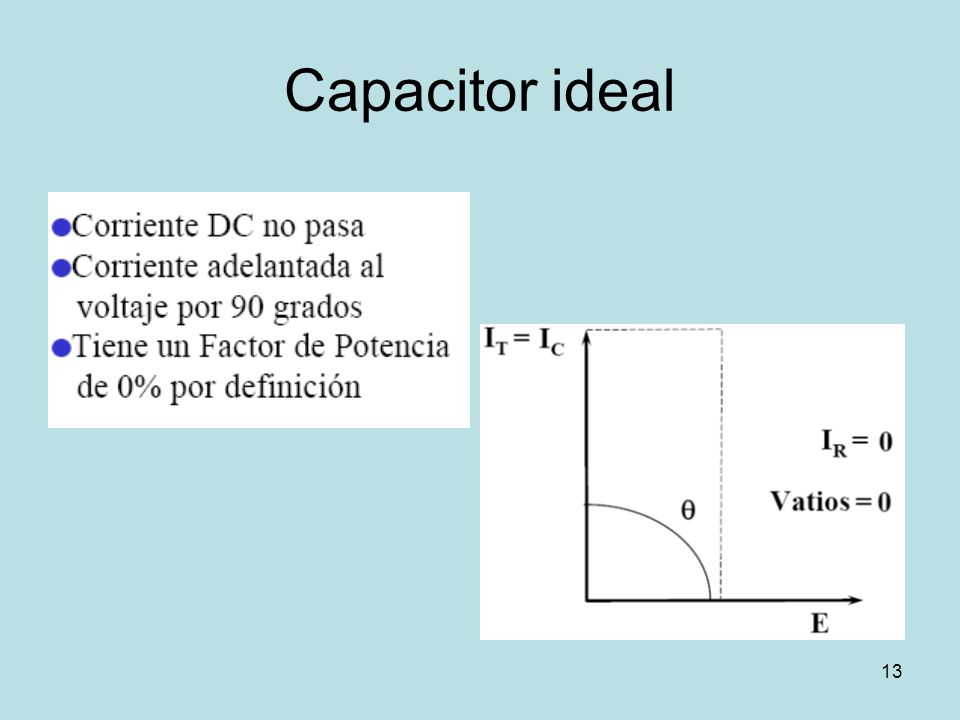

13 Capacitor ideal

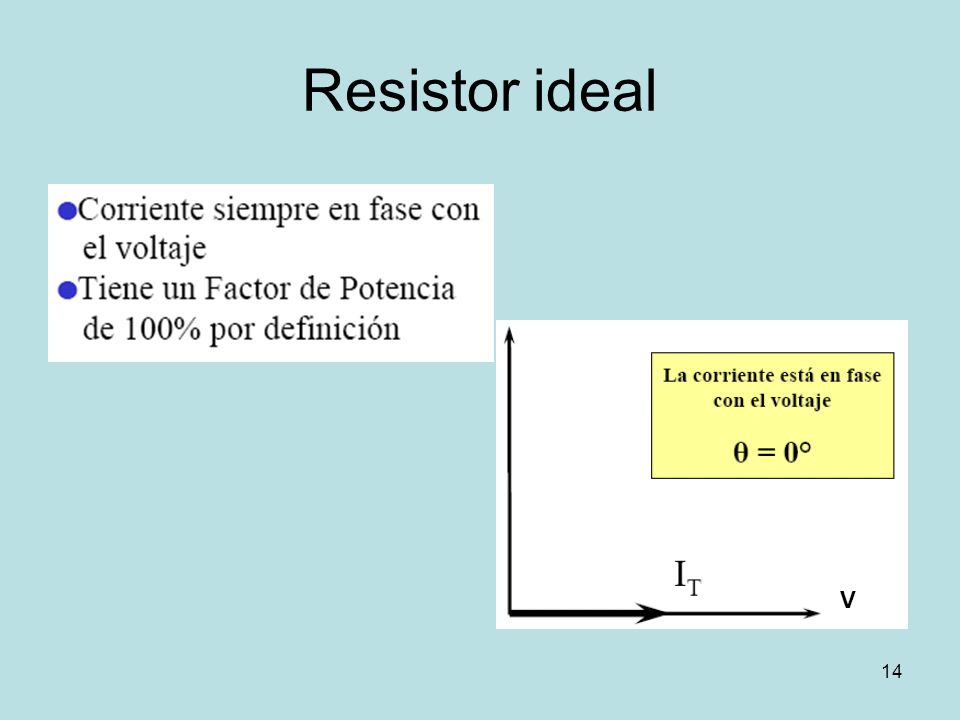

14 Resistor ideal V

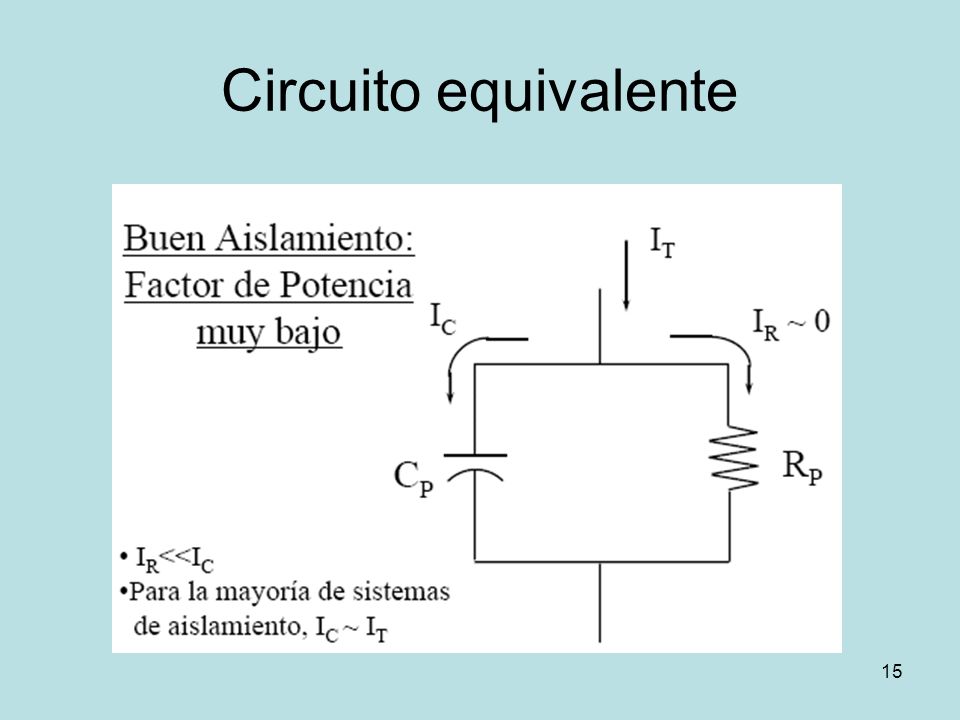

15 Circuito equivalente

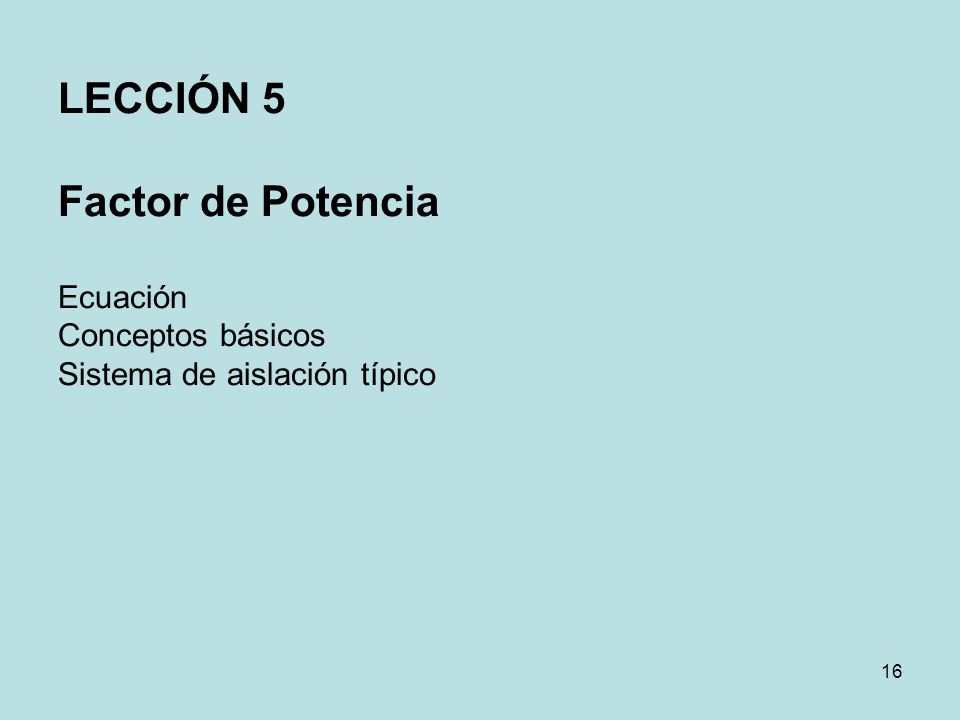

16 LECCIÓN 5 Factor de Potencia Ecuación Conceptos básicos Sistema de aislación típico

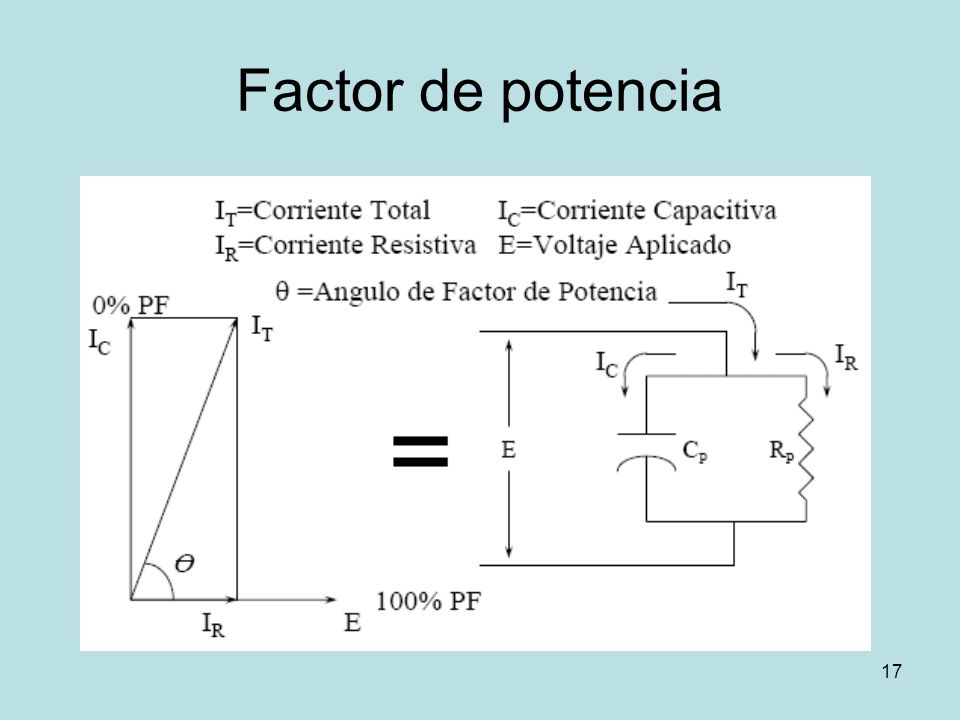

17 Factor de potencia

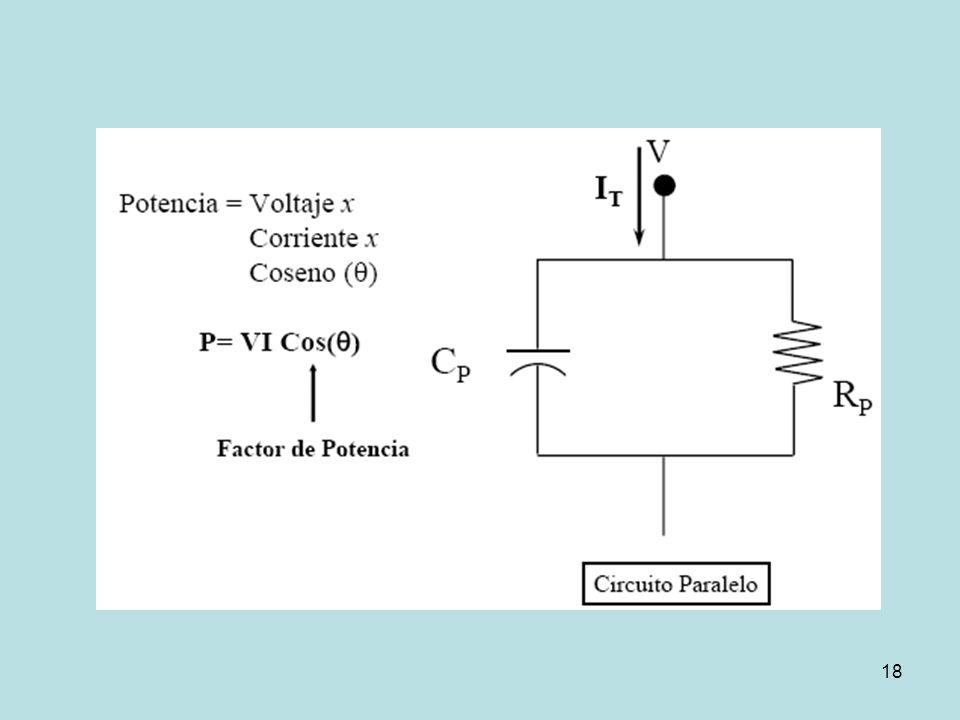

18

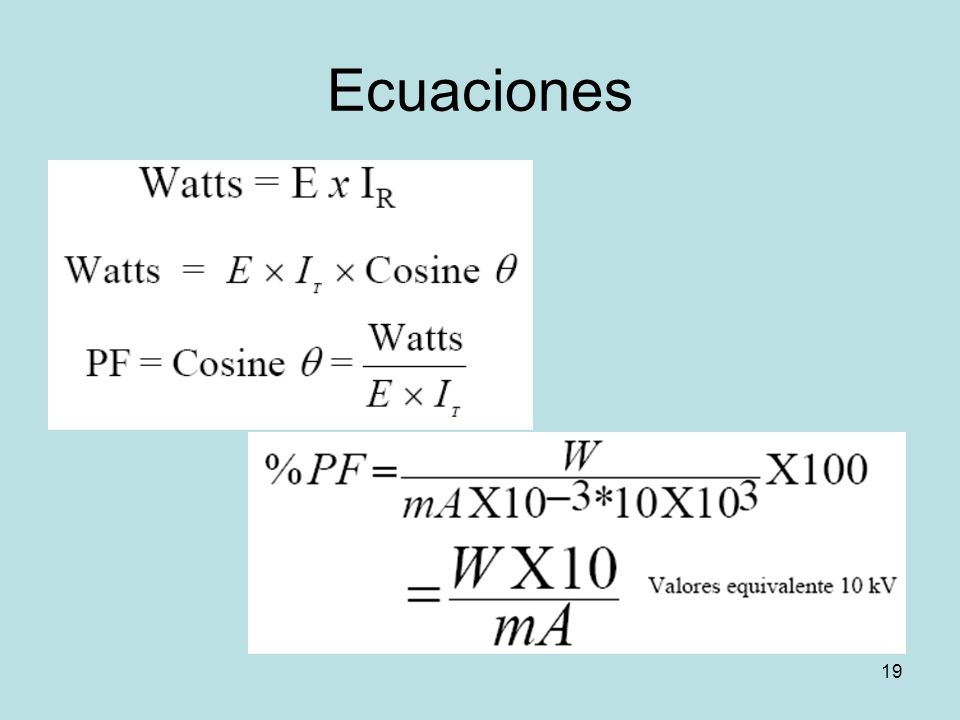

19 Ecuaciones

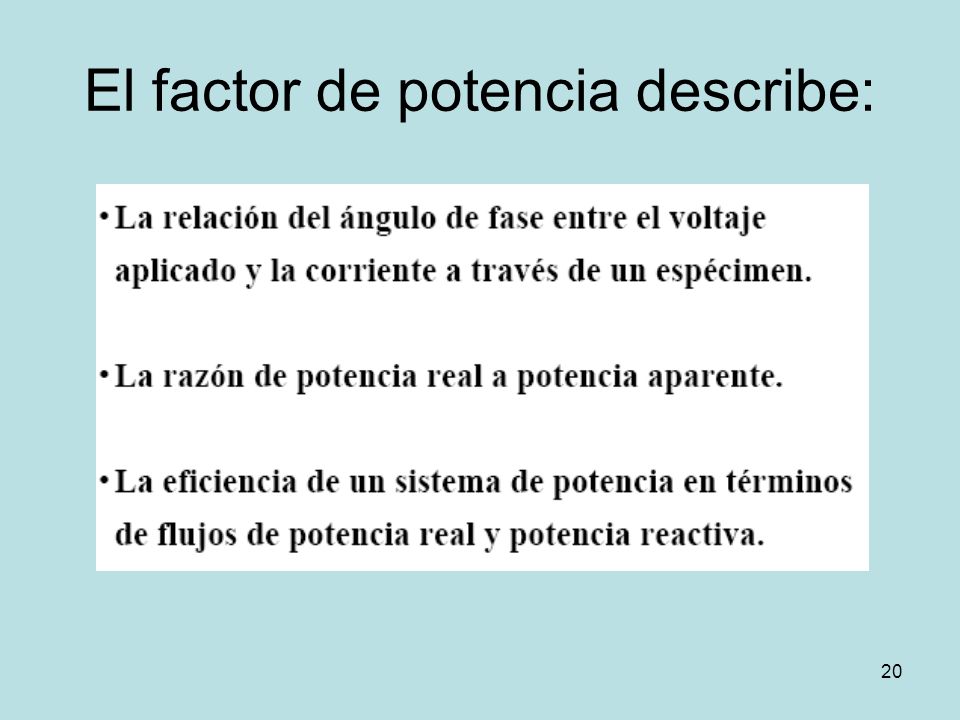

20 El factor de potencia describe:

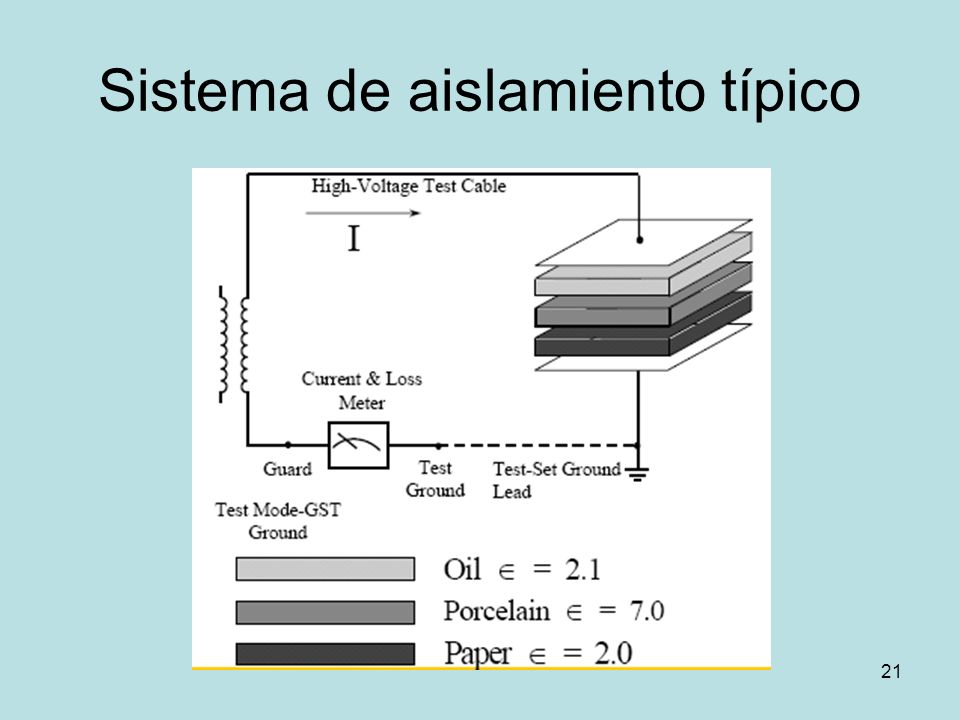

21 Sistema de aislamiento típico

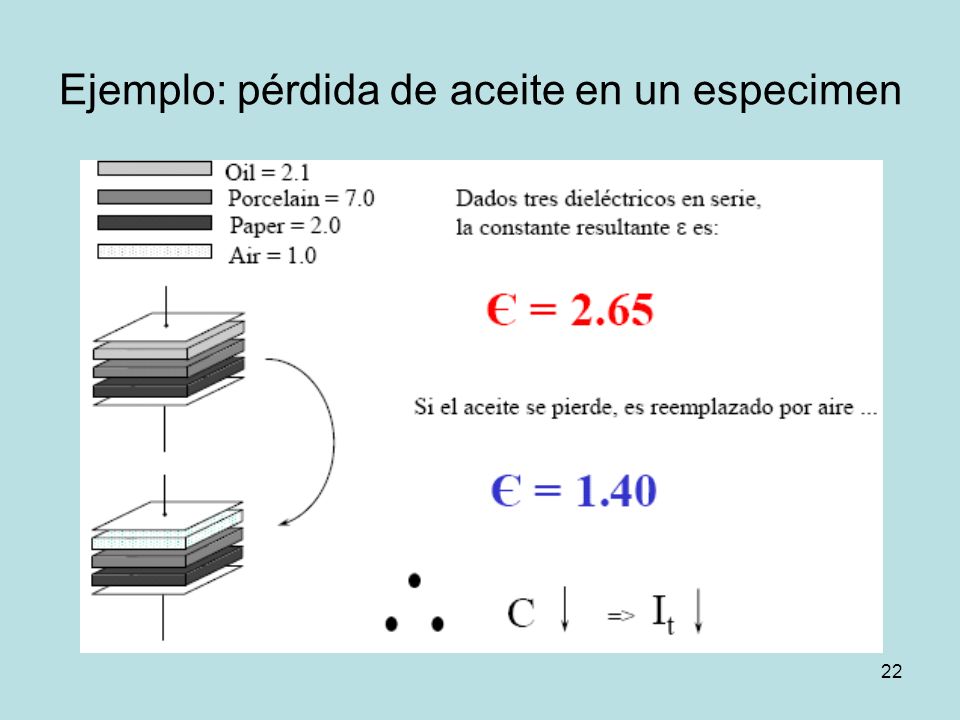

22 Ejemplo: pérdida de aceite en un especimen

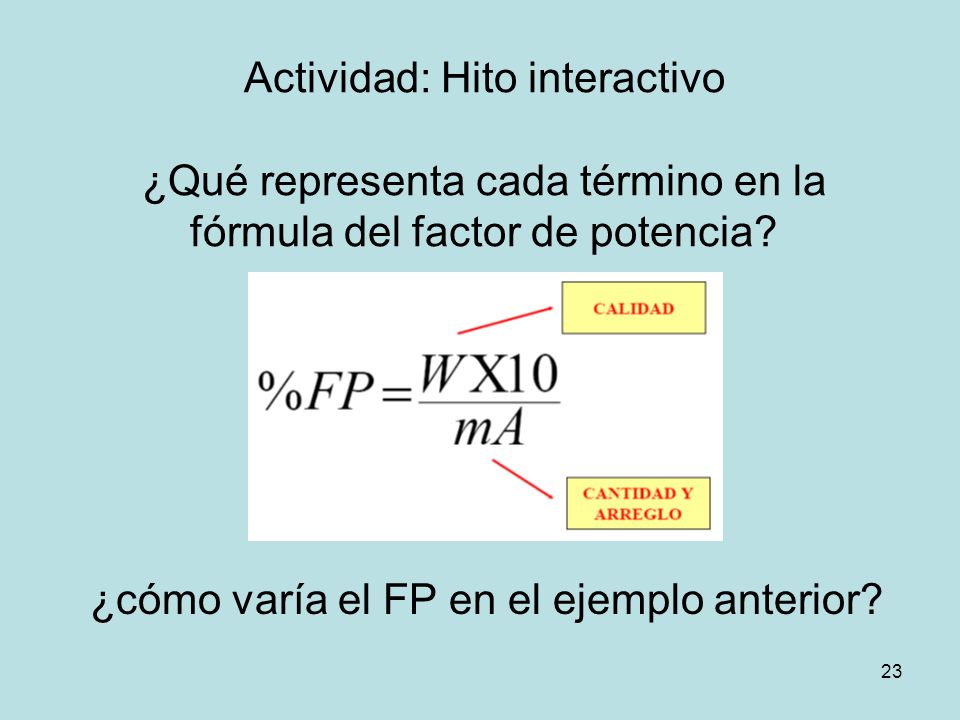

23 Actividad: Hito interactivo ¿Qué representa cada término en la fórmula del factor de potencia?
¿cómo varía el FP en el ejemplo anterior?

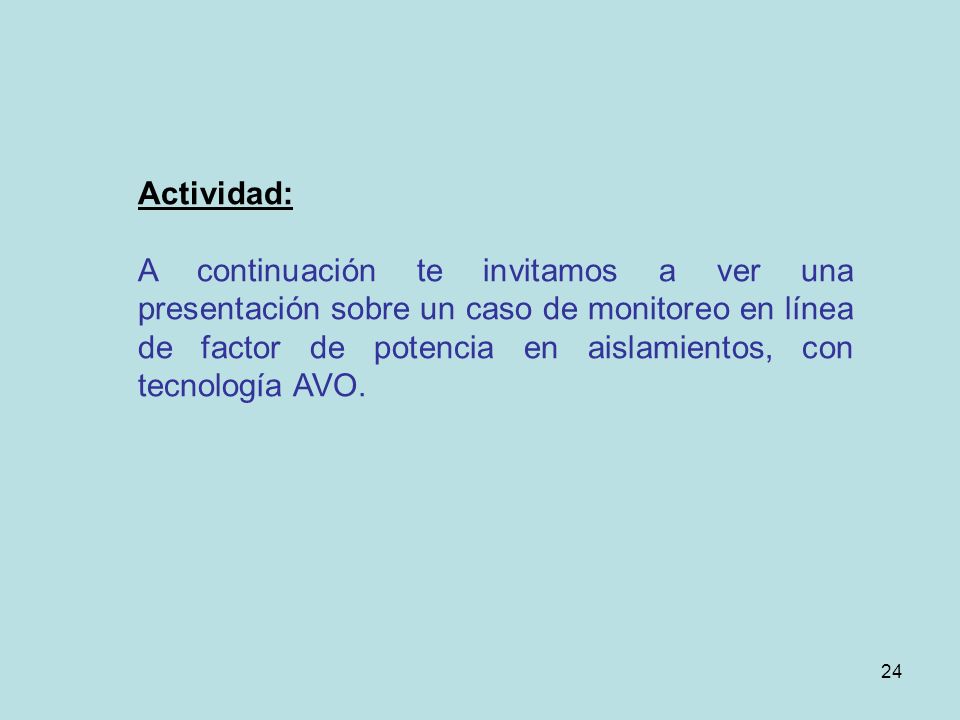

24 Actividad: A continuación te invitamos a ver una presentación sobre un caso de monitoreo en línea de factor de potencia en aislamientos, con tecnología AVO.

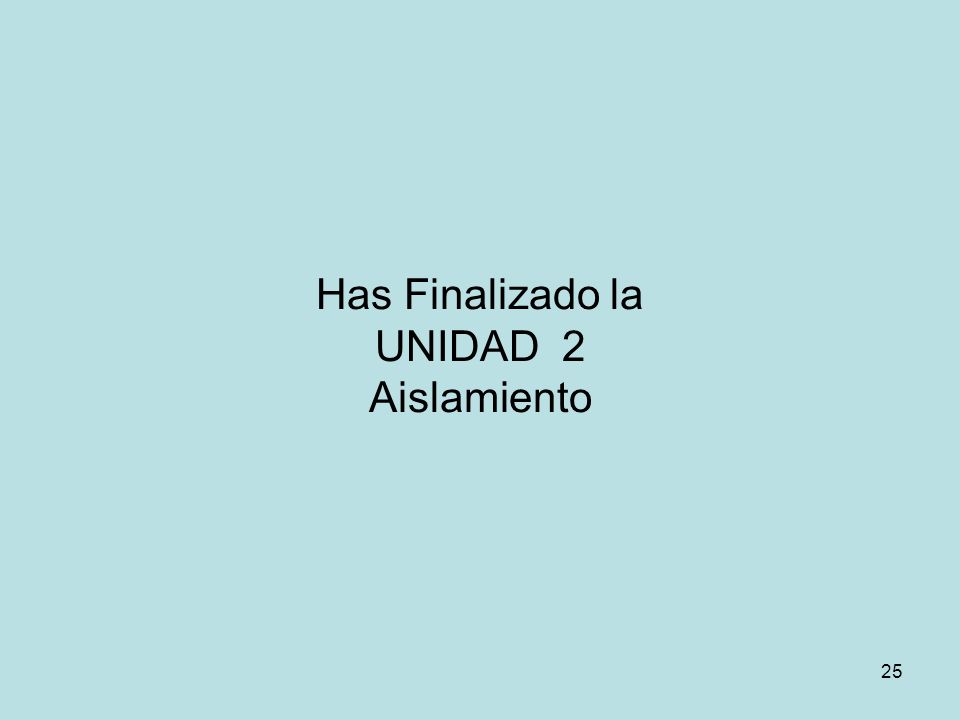

25 Has Finalizado la UNIDAD 2 Aislamiento
