1 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 José María Sánchez Hervás CIEMAT División Combustión y Gasificación, Unidad de Valorización Energética de Combustibles y Residuos josemaria.sanchez@ciemat.es Bloque IV: Generación con Residuos Sólidos Actividad del CIEMAT en Valorización Energética de Residuos Bogotá, 12-13 de Noviembre de 2015

2 Índice Breve presentación CIEMAT Valorización Termoquímica: de Residuos a Recursos Ejemplos de actividad del CIEMAT en Valorización Termoquímica de Residuos Conclusiones 12 y 13 de Noviembre de 2015 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad

3 12 y 13 de Noviembre de 2015 3 Almería: PSA Barcelona: CISOT Soria: CEDER y CIEDA Trujillo: CETA MADRID: CIEMAT Sede Central CIEMAT: Centro de Investigaciones Energéticas Medioambientales y Tecnológicas  Organismo Público de Investigación  Adscrito al Ministerio de Economía y Competitividad  Áreas Investigación: Energía, Medioambiente y Tecnología  Plantilla: 1300 personas

4 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT_Departamento de Energía DEPARTAMENTO ENERGIA Unidad Análisis Energético de Sistemas Fisión Nuclear Combustión & gasificación Energías Renovables CEDER PSA Innovación & Seguridad Nuclear, gestión de residuos radioactivos, … Valorización Energética, Pilas de Combustibles, Modelización Biomasa, biocarburantes, eólica, solar, eficiencia energética Centro Desarrollo Energías Renovables Plataforma Solar Almería

5 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 Jerarquía de Gestión de Residuos en la Unión Europea Fuente: http://www.epa.gov/waste/nonhaz/municipal/hierarchy.htm

6 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 Recuperación de Energía de los Residuos Transformación de la fracción no reciclable del residuo en calor útil, energía eléctrica o bio-combustibles (pero además recuperación de elementos valiosos de las cenizas,…)

7 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 Conversión Termoquímica: de Residuos a Recursos Procesos térmicos, alta temperatura, 500-1200ºC Pirólisis: ausencia de O 2 proceso endotérmico Gasificación: O 2 <estequiométrico, endotérmico Combustión: O 2 > estequiométrico, exotérmico Procesos biológicos, temperatura ambiente Digestión: Biogás, fermentación Residuo=Combustible = CaHbOcNdSe ≈ CaHbOc

8 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 Actividad CIEMAT Conversión Termoquímica Residuos

9 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT: Proyecto PROCSR Objetivo: Obtener un Combustible Sólido Recuperado (CSR) de alta calidad para su uso en combustión en la industria cementera desarrollando un nuevo proceso de acondicionamiento de Residuos Sólidos Urbanos (RSU) Estudios de combustión en lecho fluidizado burbujeante en planta 5kwth CIEMAT

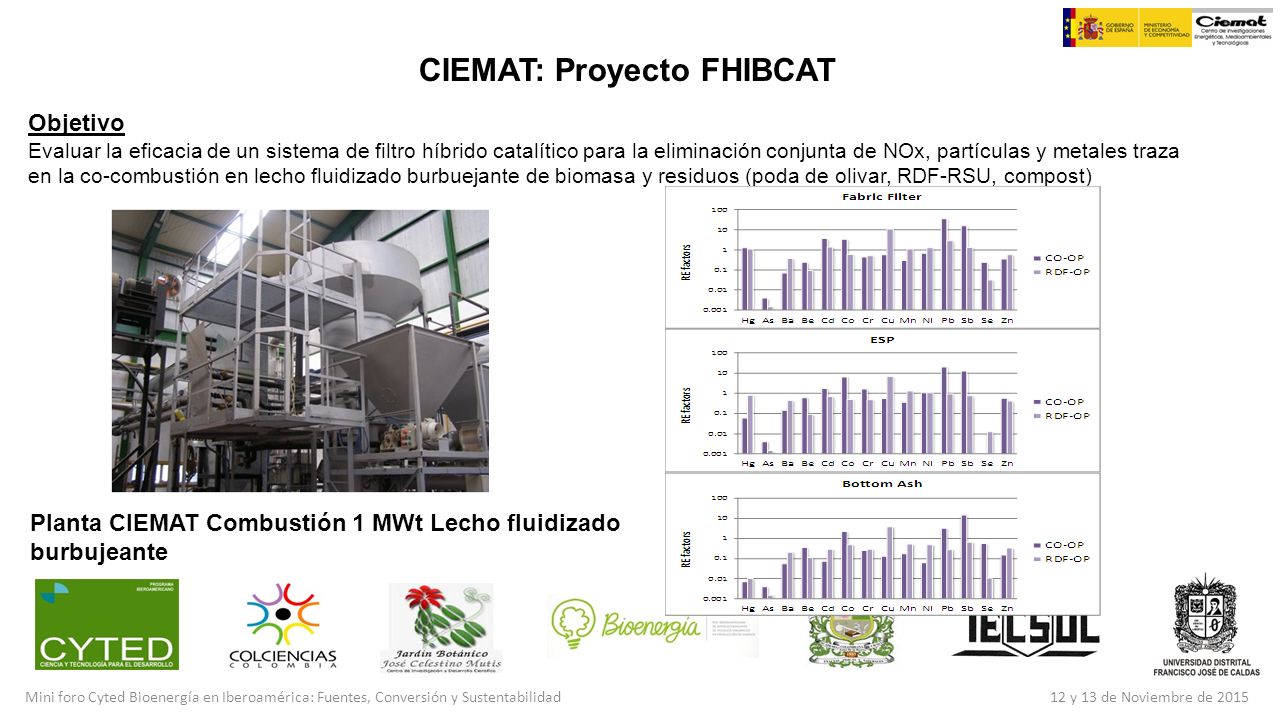

10 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT: Proyecto FHIBCAT Objetivo Evaluar la eficacia de un sistema de filtro híbrido catalítico para la eliminación conjunta de NOx, partículas y metales traza en la co-combustión en lecho fluidizado burbuejante de biomasa y residuos (poda de olivar, RDF-RSU, compost) Planta CIEMAT Combustión 1 MWt Lecho fluidizado burbujeante

11 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT: Proyectos PROLIPAPEL, GASREUR, TECNOEDAR Caracterización combustible y análisis TGA Preparación combustible (pelletización) Objetivo Determinar la viabilidad técnica de aplicar la tecnología de gasificación a diferentes residuos: Residuos sector papel reciclado, RSU, fangos de E.D.A.R, para uso del syngas en motor para producción energía eléctrica

12 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT: Proyectos PROLIPAPEL, GASREUR, TECNOEDAR Instalación CIEMAT ensayos de gasificación (0.5 MW Lecho Fluidizado Circulante)y depuración gas ER0,180,230,240,3 H28,365,24,133,11 CO6,925,685,495,34 CO210,3710,7910,7410,96 CH45,534,163,874,13 C2H45,193,133,732,34 C2H60,220,040,10,08 C2H20,340,420,290,53 BTEX0,140,03 0,28 Objetivo Determinar la viabilidad técnica de aplicar la tecnología de gasificación a diferentes residuos: Residuos sector papel reciclado, RSU, fangos de E.D.A.R, para uso del syngas en motor para producción energía eléctrica

13 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad 12 y 13 de Noviembre de 2015 CIEMAT: Proyecto CATARSYS Objetivo Desarrollo de catalizadores activos, selectivos y estables de reformado de alquitranes para revalorización de corrientes de gasificación de biomasa y residuos Instalación lreformado de alquitranes a escala de laboratorio Sistema de caracterización de catalizadores in situ por espectroscopía FTIR- DRIFT Planta de ensayos a escala piloto con corrientes de gasificación simuladas

14 Conclusiones La valorización termoquímica de residuos permite su transformación en recursos: recuperación de energía (calor y electricidad) y bio-refinerías y químicos, recuperación de elementos contenidos en las cenizas, etc. CIEMAT actor relevante en España y Europa en procesos de combustión y gasificación de residuos Abiertos a colaboración con Latinoamérica -Universidades, Centros de I+D+i, empresas- en proyectos, redes, intercambio investigadores, formación, divulgación,… 12 y 13 de Noviembre de 2015 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad

15 12 y 13 de Noviembre de 2015 Gracias por su atención ¿Preguntas?
