1 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 1 PROYECTO CENTRO DE CONTROL Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital

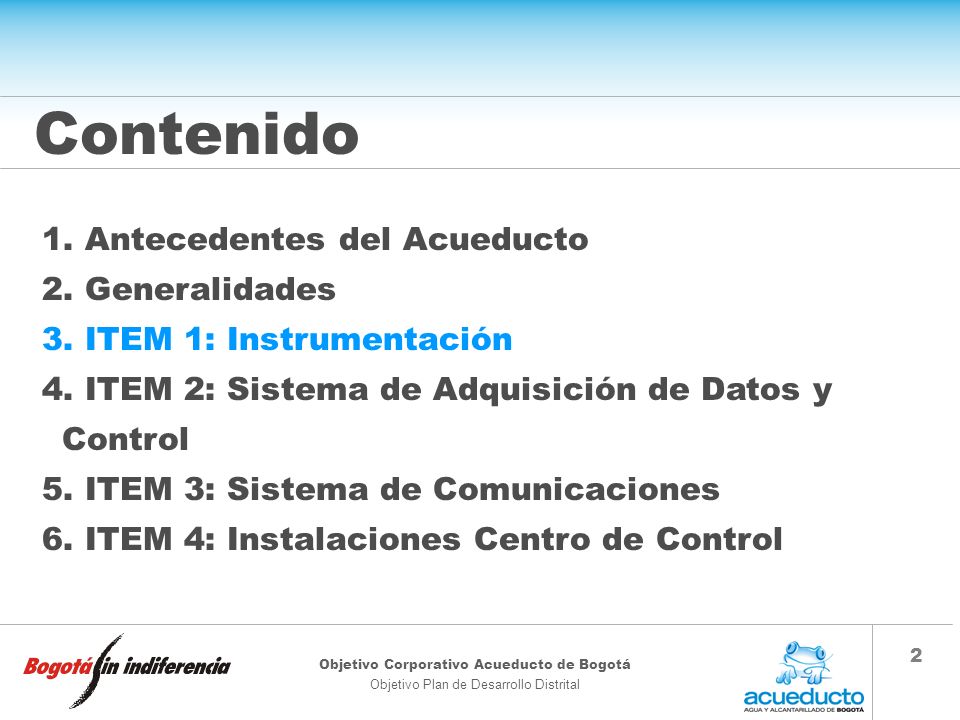

2 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 2 Contenido 1. Antecedentes del Acueducto 2. Generalidades 3. ITEM 1: Instrumentación 4. ITEM 2: Sistema de Adquisición de Datos y Control 5. ITEM 3: Sistema de Comunicaciones 6. ITEM 4: Instalaciones Centro de Control

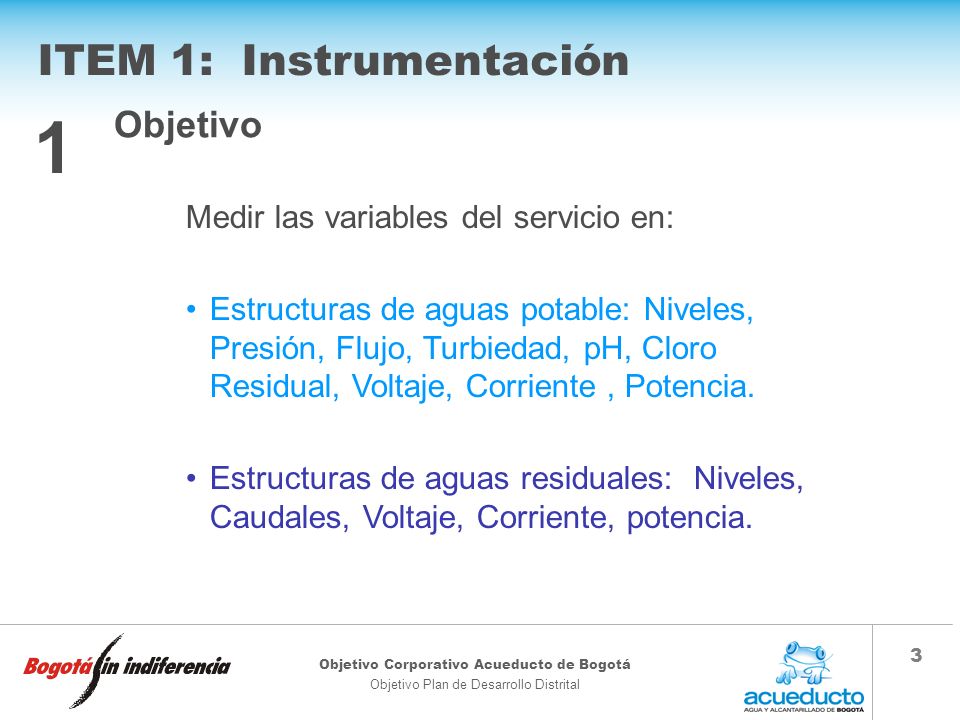

3 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 3 ITEM 1: Instrumentación Objetivo 1 Medir las variables del servicio en: Estructuras de aguas potable: Niveles, Presión, Flujo, Turbiedad, pH, Cloro Residual, Voltaje, Corriente, Potencia. Estructuras de aguas residuales: Niveles, Caudales, Voltaje, Corriente, potencia.

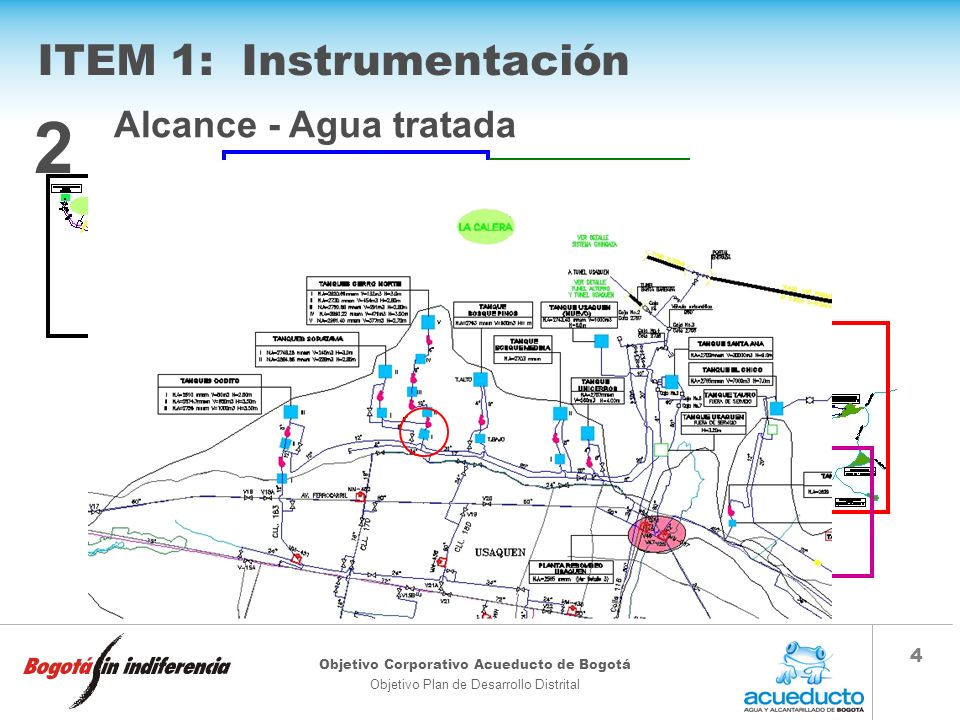

4 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 4 ITEM 1: Instrumentación Alcance - Agua tratada 2

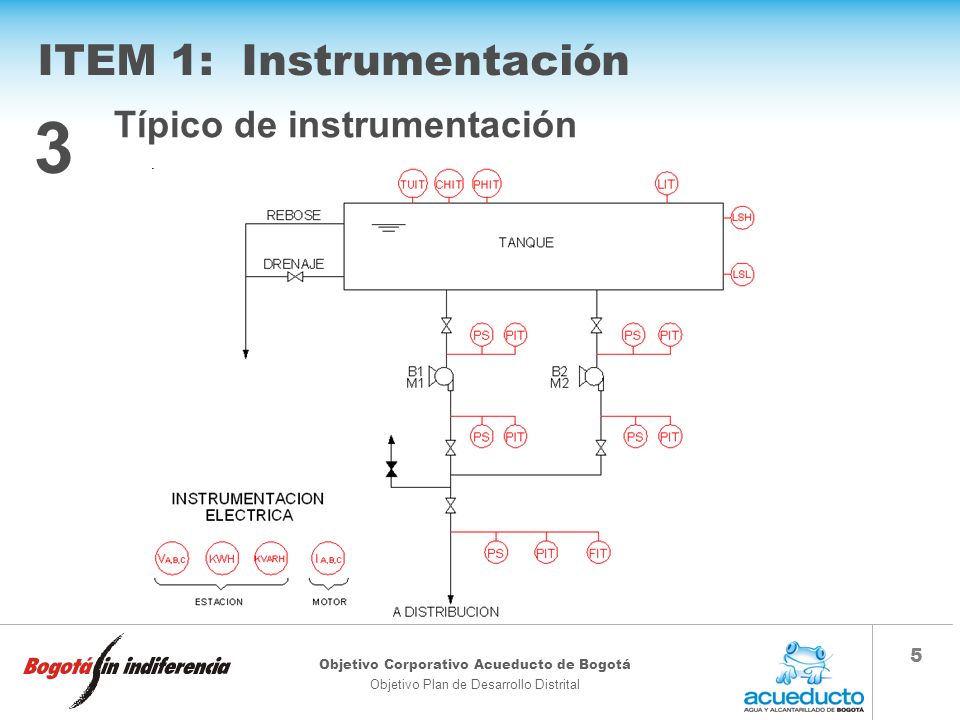

5 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 5 ITEM 1: Instrumentación Típico de instrumentación 3

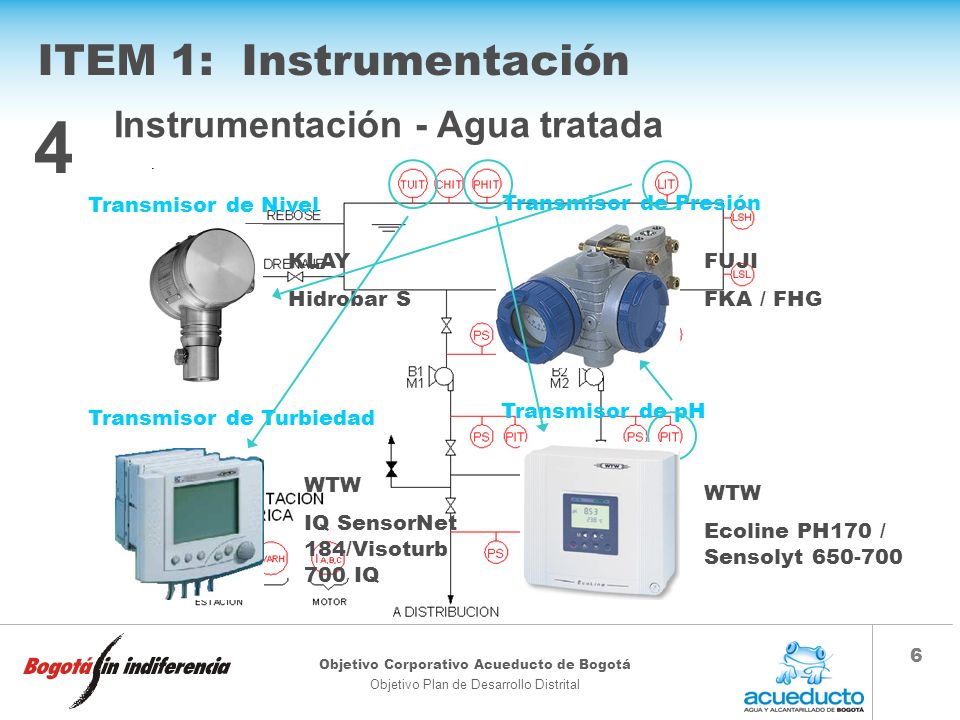

6 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 6 ITEM 1: Instrumentación Instrumentación - Agua tratada 4 Transmisor de Nivel KLAY Hidrobar S Transmisor de Presión FUJI FKA / FHG Transmisor de Turbiedad WTW IQ SensorNet 184/Visoturb 700 IQ Transmisor de pH WTW Ecoline PH170 / Sensolyt 650-700

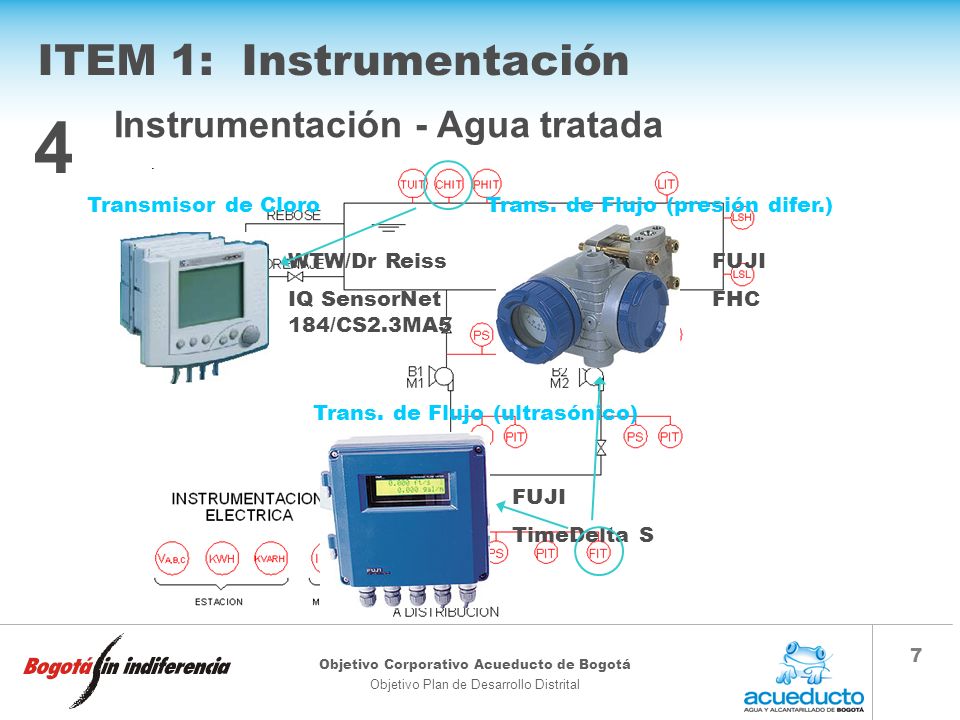

7 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 7 ITEM 1: Instrumentación Instrumentación - Agua tratada 4 Transmisor de Cloro WTW/Dr Reiss IQ SensorNet 184/CS2.3MA5 Trans. de Flujo (presión difer.) FUJI FHC FUJI TimeDelta S Trans. de Flujo (ultrasónico)

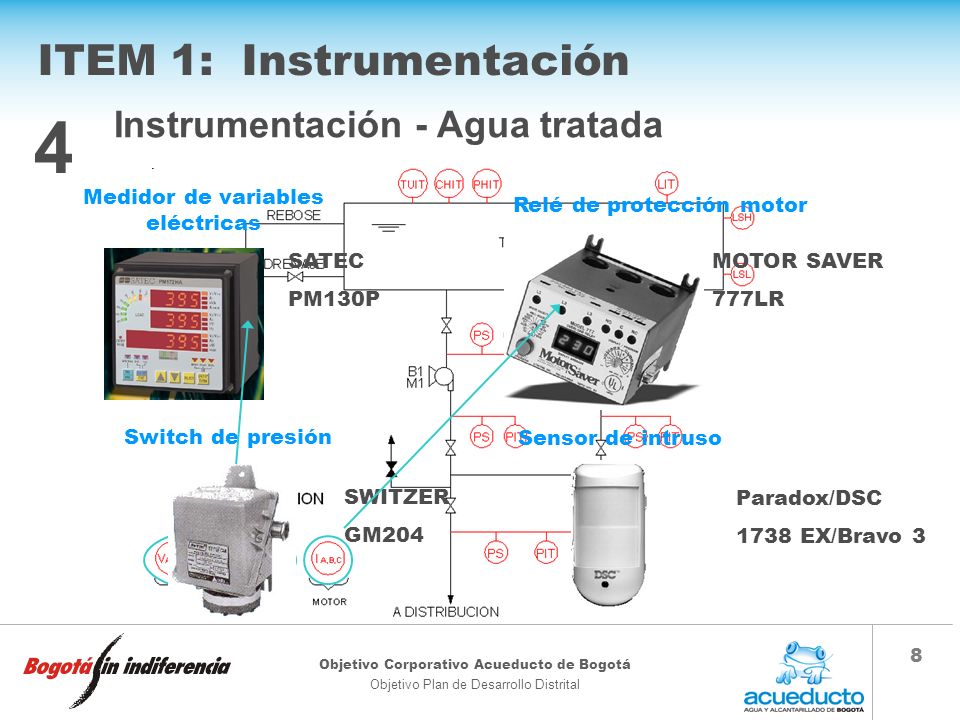

8 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 8 ITEM 1: Instrumentación Instrumentación - Agua tratada 4 Medidor de variables eléctricas SATEC PM130P Relé de protección motor MOTOR SAVER 777LR SWITZER GM204 Switch de presión Paradox/DSC 1738 EX/Bravo 3 Sensor de intruso

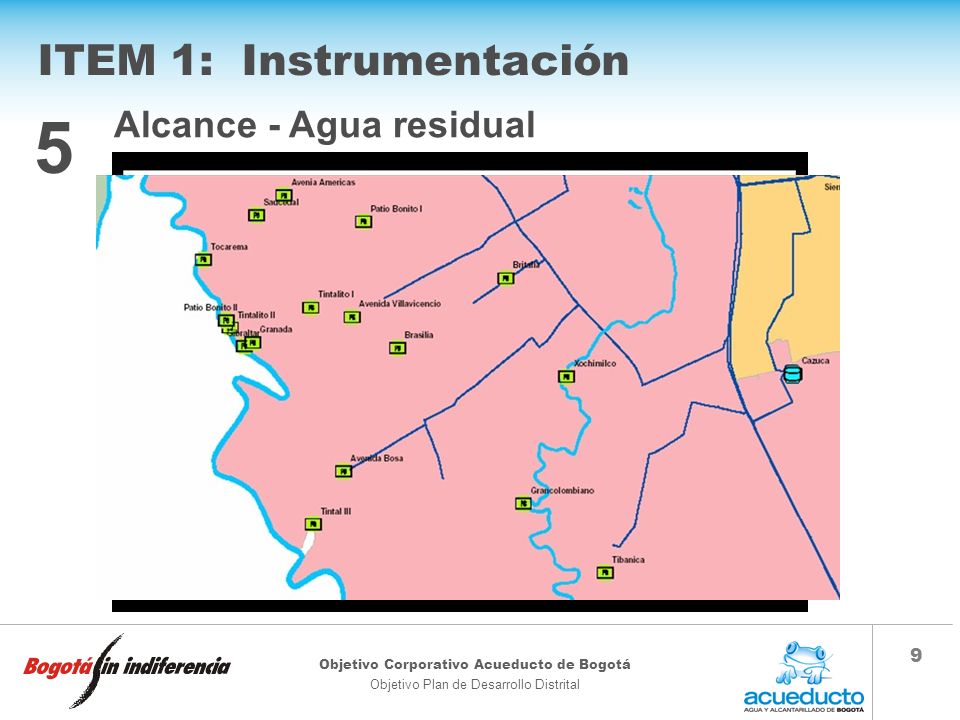

9 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 9 ITEM 1: Instrumentación Alcance - Agua residual 5

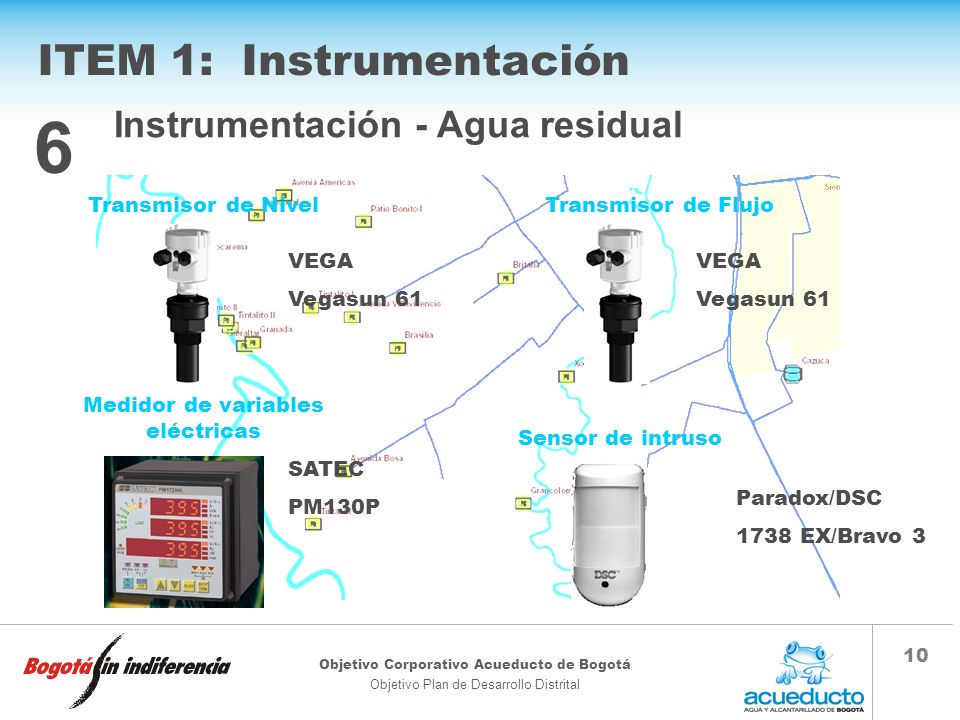

10 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 10 ITEM 1: Instrumentación 6 Instrumentación - Agua residual Transmisor de Nivel VEGA Vegasun 61 Transmisor de Flujo Paradox/DSC 1738 EX/Bravo 3 Sensor de intruso Medidor de variables eléctricas SATEC PM130P VEGA Vegasun 61

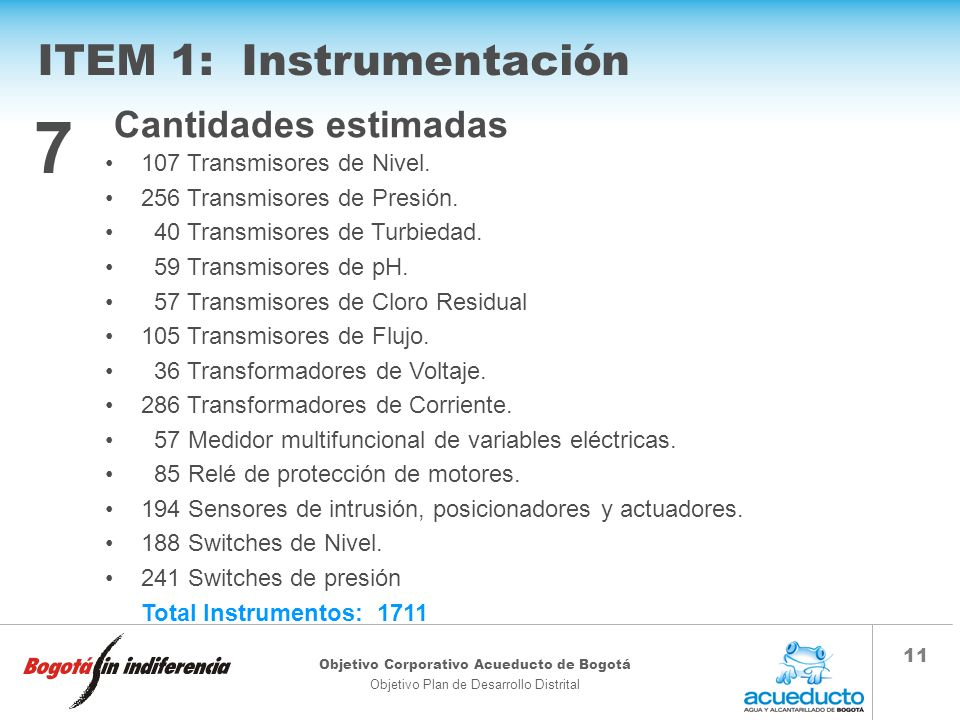

11 Objetivo Corporativo Acueducto de Bogotá Objetivo Plan de Desarrollo Distrital 11 ITEM 1: Instrumentación Cantidades estimadas 7 107 Transmisores de Nivel. 256 Transmisores de Presión. 40 Transmisores de Turbiedad. 59 Transmisores de pH. 57 Transmisores de Cloro Residual 105 Transmisores de Flujo. 36 Transformadores de Voltaje. 286 Transformadores de Corriente. 57 Medidor multifuncional de variables eléctricas. 85 Relé de protección de motores. 194 Sensores de intrusión, posicionadores y actuadores. 188 Switches de Nivel. 241 Switches de presión Total Instrumentos: 1711
