1 Presentación INTRODUCCION.- Antes de comenzar la presentación….
De las gracias por la oportunidad que le dan de dar esta presentación. Diga quien es Ud y que relación tiene con Magnetrol. - Presente a las personas que lo acompañan.

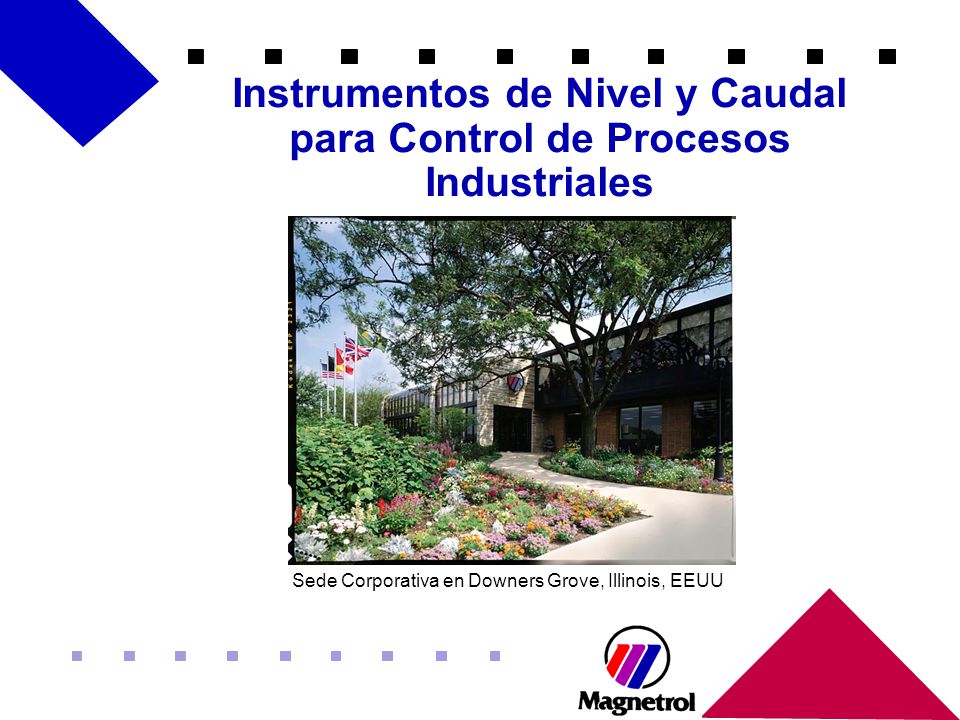

2 Sede Corporativa en Downers Grove, Illinois, EEUU
Instrumentos de Nivel y Caudal para Control de Procesos Industriales Magnetrol es una empresa que fabrica instrumentos de nivel y caudal para el control de procesos industriales. Magnetrol no está en el negocio de “inventario” o “transferencia de custodia”. Nuestro negocio es “control de procesos”. Nuestros equipos son sometidos regularmente a tempreaturas y presiones extremas y manejando fluidos muy diversos. Deben cumplir a cabalidad su función y ser duraderos. Los procesos industriales no requieren de instrumentos con mucha precisión, pero si con muy buena repetibilidad. Defino “repetibilidad” el poder dar la misma señal bajo las mismas condiciones operacionales, asi no sea exacta. La sede de la empresa está ubicada en la ciudad de Downers Grove (un suburbio de Chicago), Illinois, EEUU. Sede Corporativa en Downers Grove, Illinois, EEUU

3 Soluciones & Soporte Mundial
Sede Corporativa & Planta Downers Grove, Illinois Plantas en Europa y Brasil Oficinas de Ventas Canada Reino Unido Francia Alemania Italia India China Empresas Subsidiarias STI Controls Introtek Innovative Solutions Orion Instruments Ademaá de la planta en Downers Grove, tenemos dos planta mas de manufactura … … una en Belgica cuyos equipos son destinados a los mercados de toda Europa, Medio Oriente, India y Africa. En Downers Grove suplimos el resto del mundo, incluyendo China, Korea, Japon, Sureste Asiatico y Australia. … la tercera está ubicada en la ciudad de San Pablo, Brasil, pero toda su produccion es consumida por el mercado brasilero. Aun asi, la planta no da abasto para cubrir la demanda de ese mercado. Tenemos gerentes de ventas en varios paises del mundo que son empleados directos de Magnetrol, pero la verdadera fortaleza de la maquinaria de ventas de Magnetrol lo constituyen sus mas de 200 representantes independientes en todo el mundo. Magnetrol tiene varias subsidiarias… STI (Downers Grove): dedicada exclusivamente al mercado del agua Introtek (NY): dedicado al mercado de insrumentos ultrasonicos para usos medicos y militares Innovative (Connecticut): fabrica controles de nivel para uso comercial (pequeños) Orion (Baton Rouge, LA): fabrica visores de nivel magneticos ~200 Rep Independientes

4 Liderizando en avances tecnológicos
Magnetrol International . . . Mas de 70 Años de Experiencia Magnetrol tiene mas de 70 años de experiencia en el campo de la instrumentación en controles de nivel y caudal. Los instrumentos mecánicos operados por flotadores y desplazadores con señales neumáticas y eléctricas han evolucionado para dar lugar a instrumentos mucho mas avanzados basados en la electrónica. HACER CLICK EN EL PARRAFO SUBRAYADO INFERIOR para pasar a la siguiente lámina Tal es el caso de uno de nuestros primeros interruptores de nivel mecánicos como vemos en esta lámina… para llegar al instrumento mas avanzado de nivel de nuestro arsenal… EL ECLIPSE! HAGA CLICK SOBRE LA FOTO DEL CONTROL DE NIVEL COLOR NARANJA MAGIA! SE CONVIERTE EN UNA FOTO DEL ELCIPSE. PUEDE REPETIR LA ACCION LAS VECES QUE QUIERA VOLVIENDO A HACER CLICK SOBRE LA FOTO. PARA REGRESAR A LA PRESENTACION, HAGA CLICK SOBRE EL TRIANGULO EN EL RECUADRO INFERIOR IZQUIERDO PARA ABRIR UN MENU. SELECCIONE “END SHOW” Liderizando en avances tecnológicos

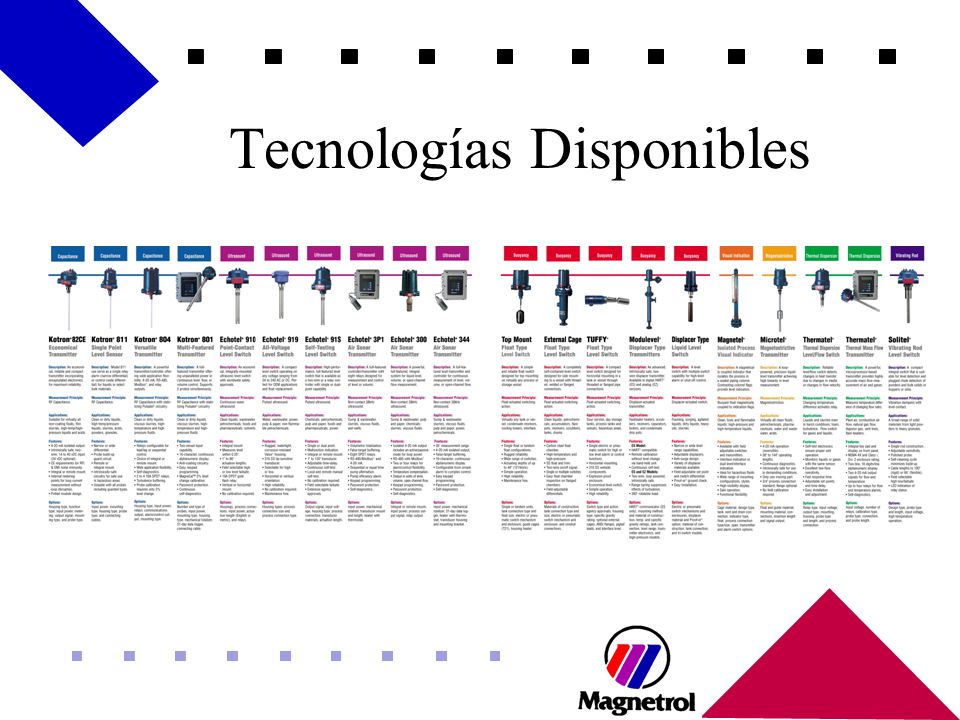

5 Tecnologías Disponibles
Ningún fabricante tiene un instrumento que lo hace todo ni que opera a cualquier temperatura, presion o que sea compatible con todos los fluidos. Magnetrol ofrece 8 tecnologías diferentes para controlar nivel o caudal, cada una de ellas con sus particularidades, bondades y problemas. En Magnetrol preferimos analizar cada aplicación detenidamente y determinar qué tecnologías son aplicables a cada caso. La variedad de tecnologías es lo que nos permite ofrecer por lo menos una que pueda resolver la aplicación. Algunos clientes tambien tienen preferencias por tecnologías específicas.

6 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración Magnetrol a pesar de que ofrece 8 tecnologías diferentes, estas no representan todas las tecnolgías existentes para el control de nivel o caudal. Presión diferencial es quizás una de las tecnologías mas utilizadas. LASER es una de las tecnologías mas nuevas que han aparecido en los últimos años. Comencemos por la tecnología de RADAR Lo primero que viene a la mente cuando mencionamos RADAR para controlar nivel, es el RADAR de no-contacto. La unidad de Magnetrol es RADAR de ONDA GUIADA; es decir, que usamos una sonda y somo invasivos al proceso. La razón que lo hacemos es para… Reducir la energía requerida y poder ofrecer las mismas ventajas del RADAR no-contacto a un precio mas razonable. Eliminar los efectos negativos ocasionados por la presencia de espuma, agitación o turbulencia y que si afectan al RADAR no-contacto.

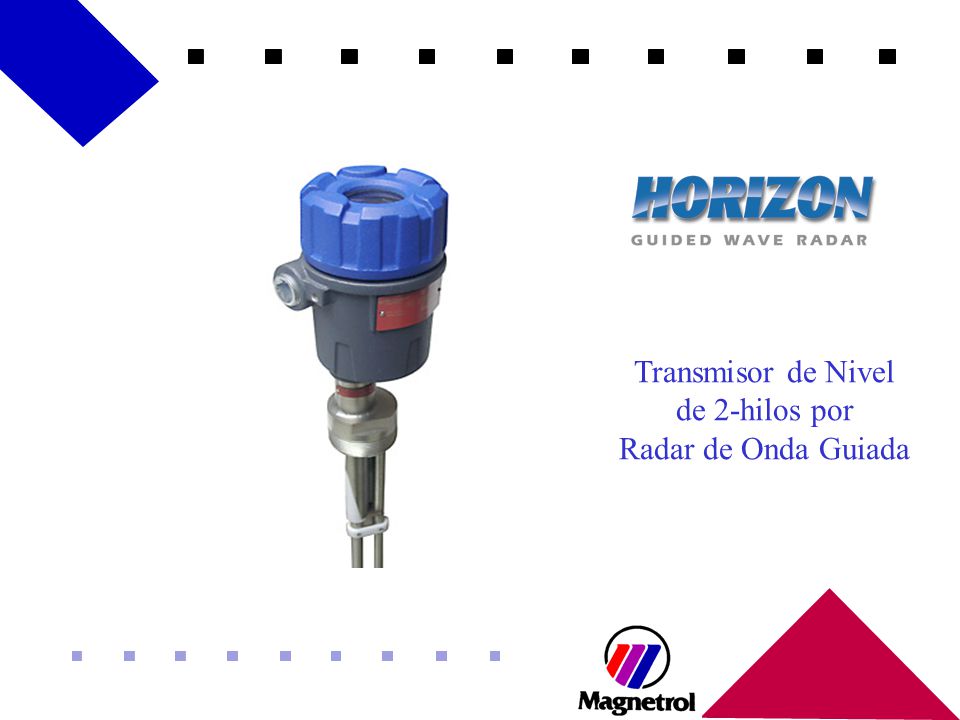

7 Transmisor de Nivel de 2-hilos por Radar de Onda Guiada
El RADAR de ONDA GUIADA se basa en el principio TDR (time domain refectometry o reflectometria en el dominio del tiempo). Esto no es un concepto nuevo. Ha sido empleado durante años por la industria de la telefonía y transmisión eléctrica para ubicar rotura en cables. La analogía cuando se aplica a nivel es que el cable está reprsentado por las sonda y la rotura en el cable por la superficie del líquido. EN LA PRESENTACION COMPACTA, ESTA ES LA UNICA LAMINA DEDICADA AL ECLIPSE, ASI QUE SE DEBE RESUMIR LOS PUNTOS MAS IMPORTANTES DE LA TECNOLOGIA Explicar el principio de la tecnologia No depende de propiedades fisicas del fluido (densidad, dielectrico, etc.) No se calibra… solo se configura Es mas económico que los radares a través de aire Es un equipo estatico y no requiere mantenimiento periodico SI SE QUIERE HABLAR DE MAS DETALLES DEL ECLIPSE, HACER CLICK EN LA FOTO PARA TRANSFERIR A UNA PRESENTACION MAS DETALLADA. PARA REGRESAR A ESTA PRESENTACION, CIERRE LA PRESENTACION DETALLADA (“END SHOW”)

8 Transmisor de Nivel de 2-hilos por Radar de Onda Guiada
El RADAR de ONDA GUIADA se basa en el principio TDR (time domain refectometry o reflectometria en el dominio del tiempo). Esto no es un concepto nuevo. Ha sido empleado durante años por la industria de la telefonía y transmisión eléctrica para ubicar rotura en cables. La analogía cuando se aplica a nivel es que el cable está reprsentado por las sonda y la rotura en el cable por la superficie del líquido. EN LA PRESENTACION COMPACTA, ESTA ES LA UNICA LAMINA DEDICADA AL ECLIPSE, ASI QUE SE DEBE RESUMIR LOS PUNTOS MAS IMPORTANTES DE LA TECNOLOGIA Explicar el principio de la tecnologia No depende de propiedades fisicas del fluido (densidad, dielectrico, etc.) No se calibra… solo se configura Es mas económico que los radares a través de aire Es un equipo estatico y no requiere mantenimiento periodico SI SE QUIERE HABLAR DE MAS DETALLES DEL ECLIPSE, HACER CLICK EN LA FOTO PARA TRANSFERIR A UNA PRESENTACION MAS DETALLADA. PARA REGRESAR A ESTA PRESENTACION, CIERRE LA PRESENTACION DETALLADA (“END SHOW”)

9

10

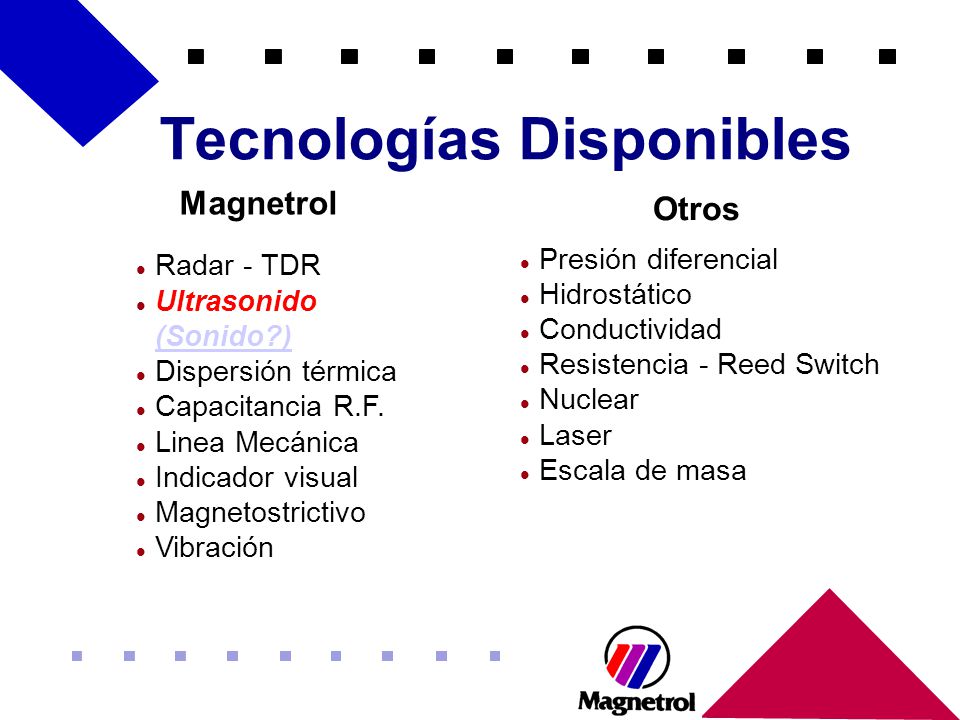

11 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido (Sonido?) Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración TECNOLOGIA #2 – ULTRASONIDO La linea de ultrasonido de Magnetrol se conoce con el nombre de ECHOTEL y se ofrece en dos versiones… uno invasivo y otro no-invasivo SI SE QUIERE HABLAR UN POCO SOBRE LO QUE ES “ULTRASONIDO”, HAGA CLICK EN (SONIDO?) PARA IR TEMPORALMENTE A OTRA PRESENTACION. PARA REGRESAR A ESTA PRESENTACION, CIERRE LA PRESENTACION SOBRE “SONIDO” (END SHOW)

12 Echotel Invasivo Los ECHOTEL INVASIVOS son interruptores de nivel que sencillamente detecan la presencia o ausencia de liquido en la ranura del sensor y deben estar en contacto con el proceso. Un cristal se exista con la electrónica y se espera que el segundo cristal vibre a la misma frecuencia cuando hay liquido en la ranura (el sonido viaja mas rapido a través de liquido que a través de aire). Al detectar la electronica que el segundo cristal vibra, se dispara un rele. La presencia de burbujas en el liquido o solidos en suspension afectan el comportamiento de la unidad negativamente. Podemos contrarestar esto hasta cierto punto variando la forma de existar el cristal bien sea cambiando la frecuancia o haciendolo en forma continua o en pulsos. Tenemos varios modelos con diferentes caracteristicas de electrónicas y tipos de sensores. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

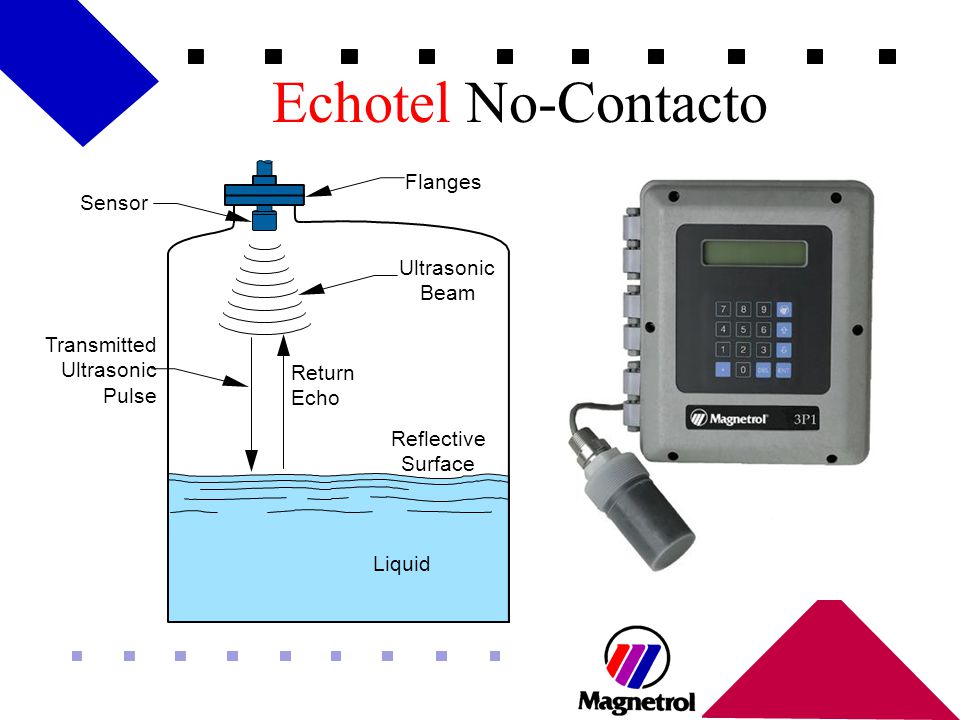

13 Echotel No-Contacto Flanges Sensor Ultrasonic Beam
Transmitted Ultrasonic Pulse Ultrasonic Beam Liquid Return Echo Reflective Surface Los ECHOTEL NO-CONTACTO emplean un sensor que es emisor y receptor a la vez. La distancia del sensor a la superficie del líquido se calcula midiendo el tiempo que tarda la señal en rebotar sobre la superficie del liquido y regresar al sensor. Como se conoce la velocidad de propagación del sonido en aire, la mitad del recorrido de la señal representa dicha distancia. Como este cómputo se realiza varias veces por segundo, la unnidad se emplea como un transmisor de nivel continuo. El sensor tambien aloja un sensor de temperatura para cómputos de compensación en la propagación del sonido en el medio ambiente donde opera. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

14 Echotel 335 & 338 El ECHOTEL Modelo 335 es el transmisor de nivel ultrasónico a 4-hilos mas compacto que ofrecemos y a un costo por debajo de los US$1000. Tiene salida continua de 4-20mA mas un contacto para alarma. Se calibra de dos formas… usando un imán o usando el módulo de indicación y calibración opcional.

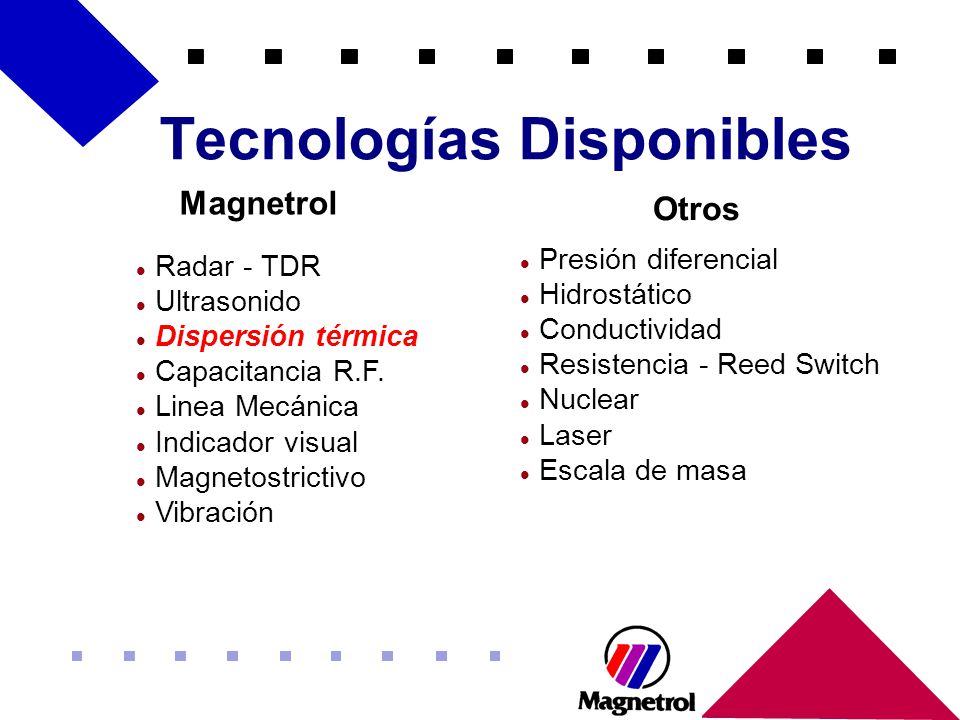

15 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración La tecnología de dispersión térmica se basa en detectar un cambio de temperatura entre dos sensores RTD inmersos en un líquido a diferentes condiciones operacionales. Estas condiciones operacionales pueden ser,,, …un cambio de liquido donde se encuentra la sonda en cuyo caso el instrumento actuaría como un interruptor de nivel. … un cambio de velocidad del liquido en cuyo caso el instrumento actuaría como un interruptor de flujo.

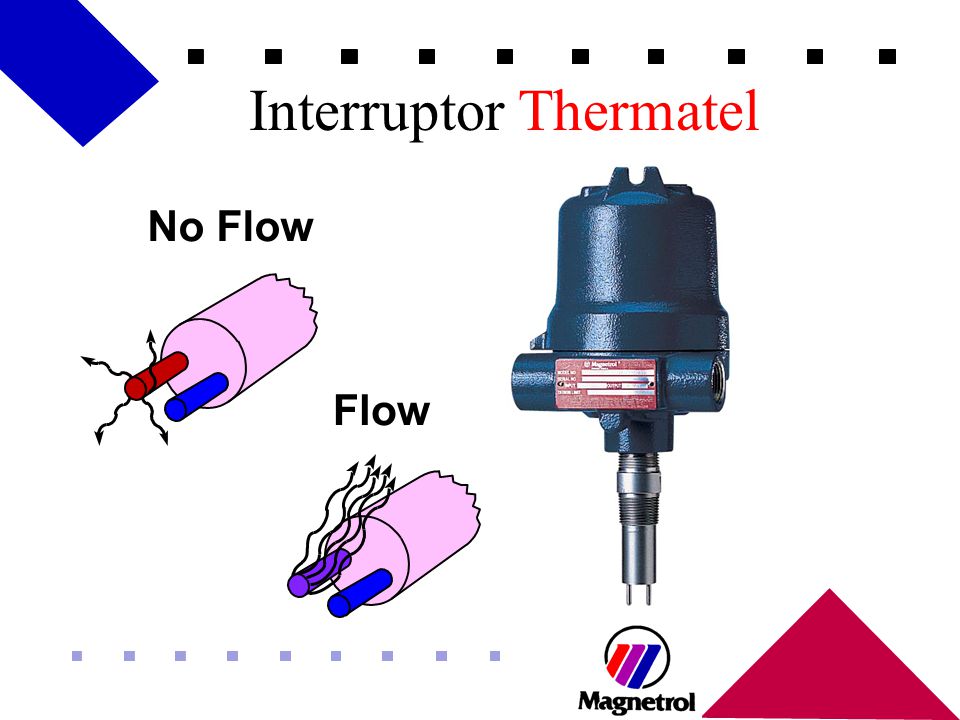

16 Interruptor Thermatel
No Flow Flow El THERMATEL es un interruptor de nivel interruptor de flujo dependiendo de la aplicación donde se quiera utilizar. El sensor tiene dos RTD en la punta. Uno mide la temperatura del proceso, mientras que el otros es calentado por la electronica unos grados mas. La electrónica monitorea constantemente la diferencia entre estos RTD y si detecta un cambio, la unidad dispara un relé. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

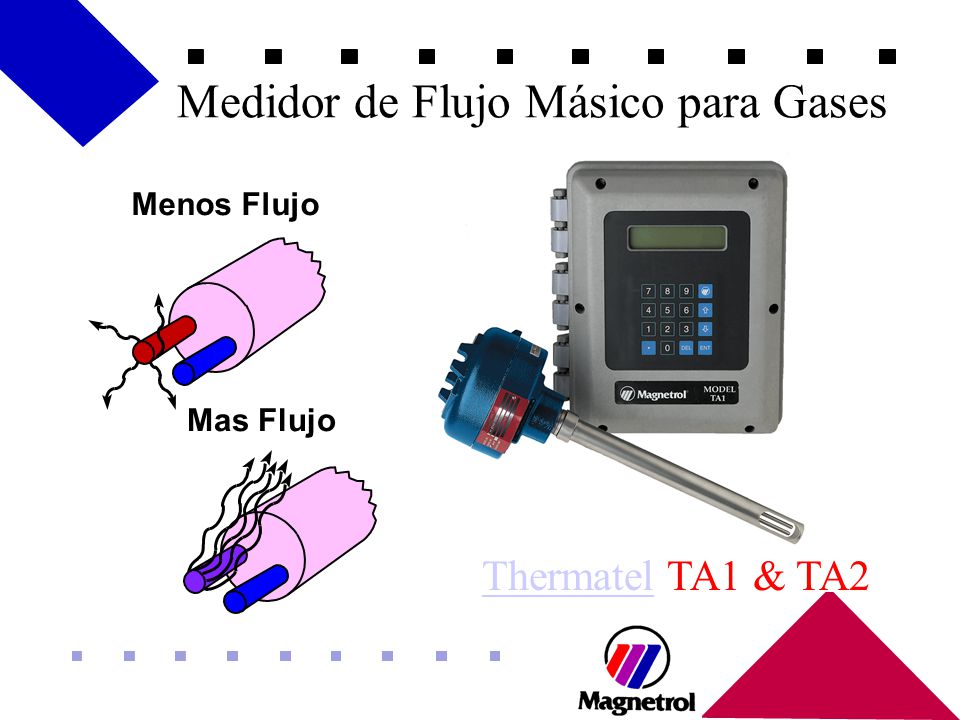

17 Medidor de Flujo Másico para Gases
Menos Flujo Mas Flujo El THERMATEL tambien puede ser empleado para medir el caudal másico de gases limpios gracias a que es posible asociar el diferencial entre la temperatura medida por los dos RTD con la velocidad másica de un gas usando una curva típica que se obtiene experimentalmente en el laboratorio para cada tipo de gas y condición de proceso Esta información se almacena en un microprocesador en la unidad. Para cada gas se requiere una curva diferente, por eso es que una vez calibrada la unidad en fábrica para un gas, la unidad no puede ser empleada para medir el flujo másico de otro gas distinto. Esta unidad tiene una alta “repetibilidad” aunque su exactitud no es muy alta. Por eso es que su uso se limita a ‘control de procesos’, no para ‘transferencia de custodia’ de productos. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO. Thermatel TA1 & TA2

18 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración Otra tecnología empleada para medir y controlar nivel es capacitancia de radio frecuencia, o admitancia de radio frecuencia coman la llaman otross Admitancia es el inverso de la capacitancia, asi que el uso de los términos está mas relacionado a estrategias de mercadeo que a diferencias en tecnología.

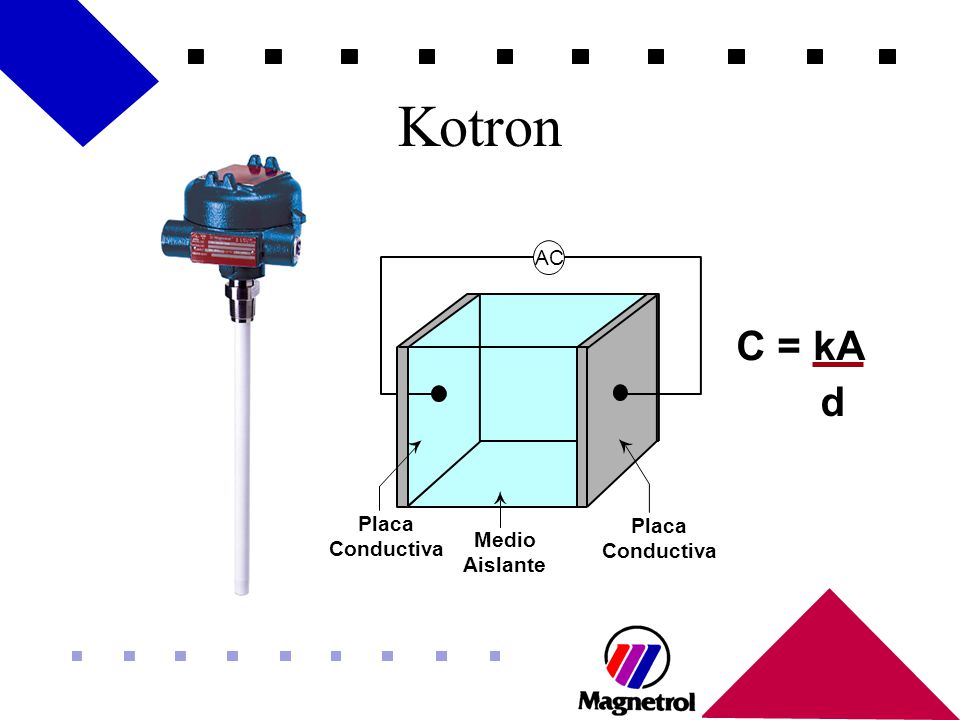

19 Kotron C = kA d AC Placa Conductiva Medio Aislante
La medición con capacitancia (o admitancia… si lo prefiere) consiste en ‘emular’ un condensador eléctrico en la instalación donde se emplea el instrumento. El condensador (‘capacitor en inglés’) es un dispositivo que almacena energía eléctrica. La ‘capacidad’ de almacenar esta enenrgía se mide con unidades de capacitancia conocida como Faradios y consiste en 2 placas metálicas separadas una cierta distancia una de la otra y con un fluido no conductivo entre ambas (conocido como el ‘dieléctrico’). La magnitud de capacitancia puede expresarse matemáticamente con una fórmula que indica que dicha magnitud es directamente proporcional al dieléctrico entre las placas, asi como al area de las placas, e inversamente proporcional a la distancia entre ambas. En la práctica, las paredes del recipiente representa una de las placas, el sensor de la unidad la otra placa y el fluido entre ambos el nivel del liquido en el recipiente. Siel tanque esta vacío, el fluido es todo aire y si esta lleno el fluido es el liquido almacenado. Midiendo la magnitud de la capacitancia generada en forma natural entre el sensor y la pared del recipiente entre el tanque vacio y el tanque lleno nos da una variacion de capacitancia que asociamos directamente con el nivel en el tanque. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

20 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración La forma mas antigua de controlar nivel es mediante boyas o desplazadores (Principio de Arquímedes)

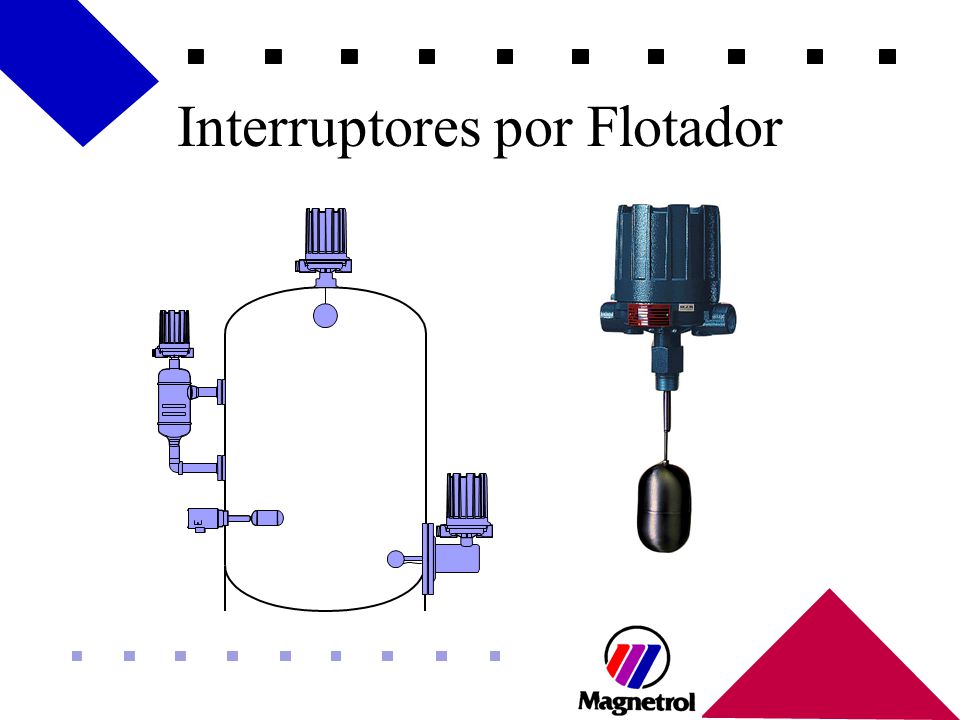

21 Interruptores por Flotador
La boyas o flotadores se mantienen sonbre la superficie del líiquido y mueven mecánicamente dispositivos para accionar interruptores o relés. El flotador debe seleccionarse de acuerdo a la gravedad especifica (o densidad) del fluído de forma de que siempre permanezca en la superficie del líquido. Existe una gran variedad de equipos mecánicos que emplean flotadores para controlar nivel dependiendo de como se quiera montar en el recipiente, que fluidos se manejan, que condiciones de presión y temperatura deben soportar y que tipo y cantidad de interruptores se requieran PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO..

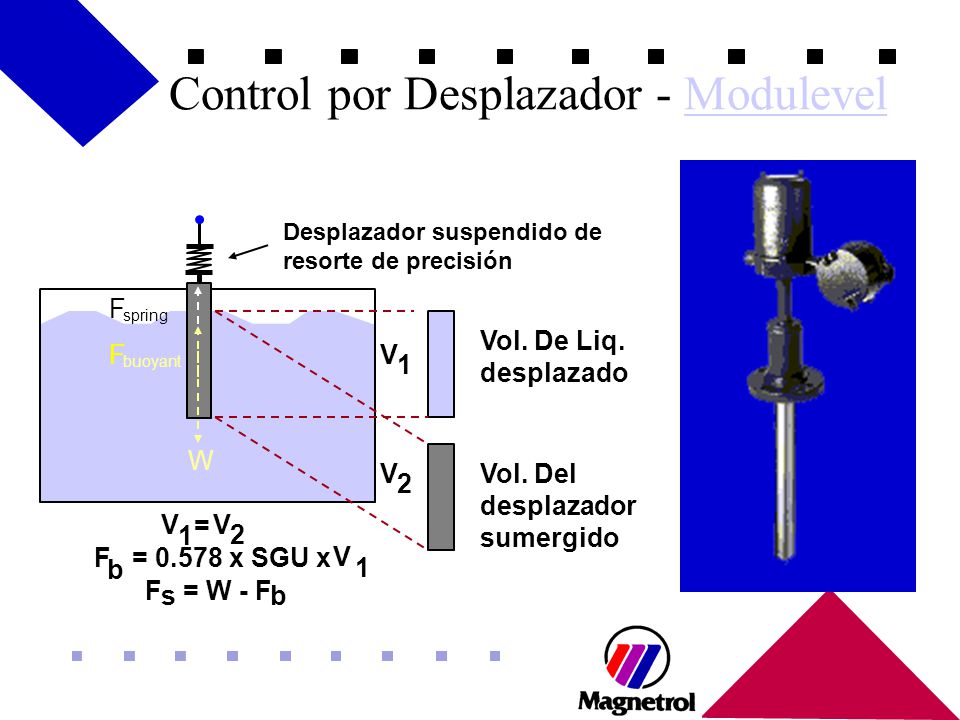

22 Control por Desplazador - Modulevel
Desplazador suspendido de resorte de precisión Vol. De Liq. desplazado Vol. Del desplazador sumergido V 1 2 F buoyant W spring = F = x SGU x b F = W - F s Otras unidades mecánicas hacen uso de ‘desplazadores’ en lugar de flotadores, pero igual se basan en el Principio de Arquímedes. La diferencia entre ambos es que mientras el flotador permanece siempre en la superficie del líquido, el desplazador se hunde en el líquido (es decir que no flota). La pérdida de peso entre el desplazador en aire y sumergido es lo que se emplea para accionar los relés de control. Magnetrol emplea el desplazador no solo en interruptores de nivel sino tambien para detectar en forma contínua el cambio del nivel del líquido (transmisores de nivel) ofreciendo salidas de control electricas o neumáticas. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

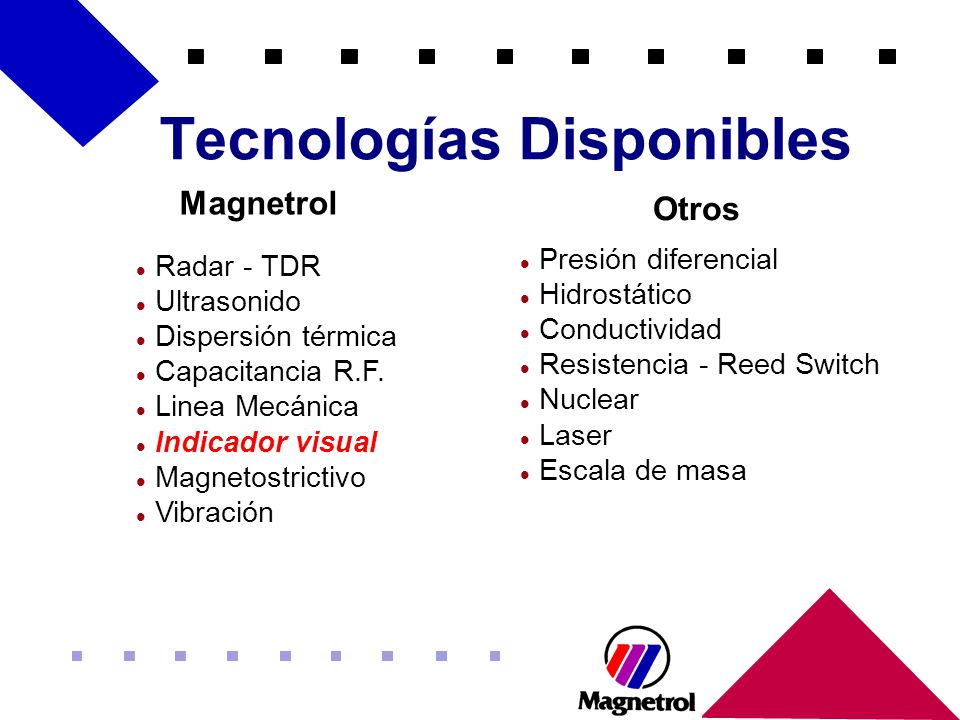

23 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración Los visores de nivel tradicionales ha sido siempre los de vidrio (tubulares, transparentes o reflex).

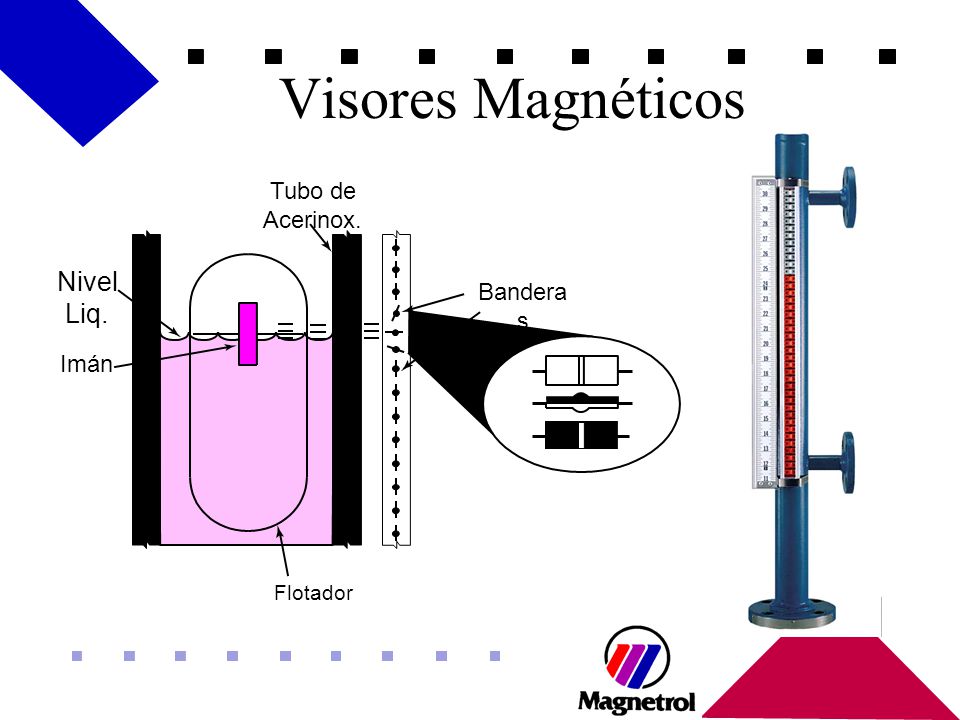

24 Visores Magnéticos Nivel Liq. Tubo de Acerinox. Banderas Imán Flotador
Sin embargo, existen tambien los visores de nivel magnéticos que consisten en usar un flotador con imanes adentro accionando un dispositivo de indicación visual acoplado externamente al cuerpo de la unidad (banderas o barril indicador). No existe ningún tipo de conexión directa entre el flotador y los indicadores visuales sino el campo magnético que los acciona. En el caso de las banderas, ambos lados estan pintados de diferente color y al estar sometidas al campo magnético de los imanes dentro del flotador estas giran 180 grados dando una ilustración visual de dónde se encuentra el tope del nivel del líquidp dentro del recipiente porque del nivel para abajo las banderas muestra un color y del nivel para arriba el otro color. El flotadores es el componente mas crítico de estas unidades y debe ser diseñado para la densidad MINIMA al que estará soometido a las condiciones operacionales de presión y temperatura. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO.

25 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración Magnetostrictivo es una técnica de medir nivel sorprendentemente muy exacta y que tiene mucho tiempo en el mercado. Es una combinacion de mecánica con electricidad.

26 Magnetostrictivo Consiste en un flotador con un imán adentro que recorre un cable especial protegido del medio que se queire medir por un tubo o sonda. La electronica emite una señal acústica que se transmite por el cable especial y en el punto donde se consigue con el campo magnético, el cable se tuerce un poco cambiando las características de la señal acústica cuyo tiempo de propagación es medido por la electrónica. El tiempo que tarda en ir y venir la señal es cronometrado por la electrónica a la vez que calcula la distancia donde se encuentra el campo magnético. Esta distancia es indicación de dónde se encuentra el nivel del líquido en el recipiente. En el caso de visores de nivel magnéticos se puede emplear este instrumento en la parte externa como un transmisor de nivel aprovechando el campo magnético que opera las banderas de indicación visual.

27 Tecnologías Disponibles
Magnetrol Otros Presión diferencial Hidrostático Conductividad Resistencia - Reed Switch Nuclear Laser Escala de masa Radar - TDR Ultrasonido Dispersión térmica Capacitancia R.F. Linea Mecánica Indicador visual Magnetostrictivo Vibración El único instrumento que Magnetrol ofrece para aplicaciones con sólidos es un dispositivo basado en vibración para detectar nivel.

28 Solitel El SOLITEL consiste en un tubo que vibra a una cierta frecuencia y detecta nivel cuando esta frecuencia se ve estorbada por producto sólido que la recubre resultando en el accionamiento de un relé. PARA EXPLICACION MAS DETALLADA, HAGA CLICK EN LA FOTO

29 Muchas Gracias Antes de terminar…
Recuerde a la audiencia de que pueden obtener informacioón técnica visitando nuestra página de Internet. Ponerse a la orden para cualquier pregunta que tengan via correo electrónico o contactando al representante local (mencionarlo). Agradecer la asistencia de todos y por su valioso tiempo.
