ENSAYO DE MATERIALES Definición:

Presentaciones similares


Presentación del tema: "ENSAYO DE MATERIALES Definición:"— Transcripción de la presentación:

1 ENSAYO DE MATERIALES Definición:

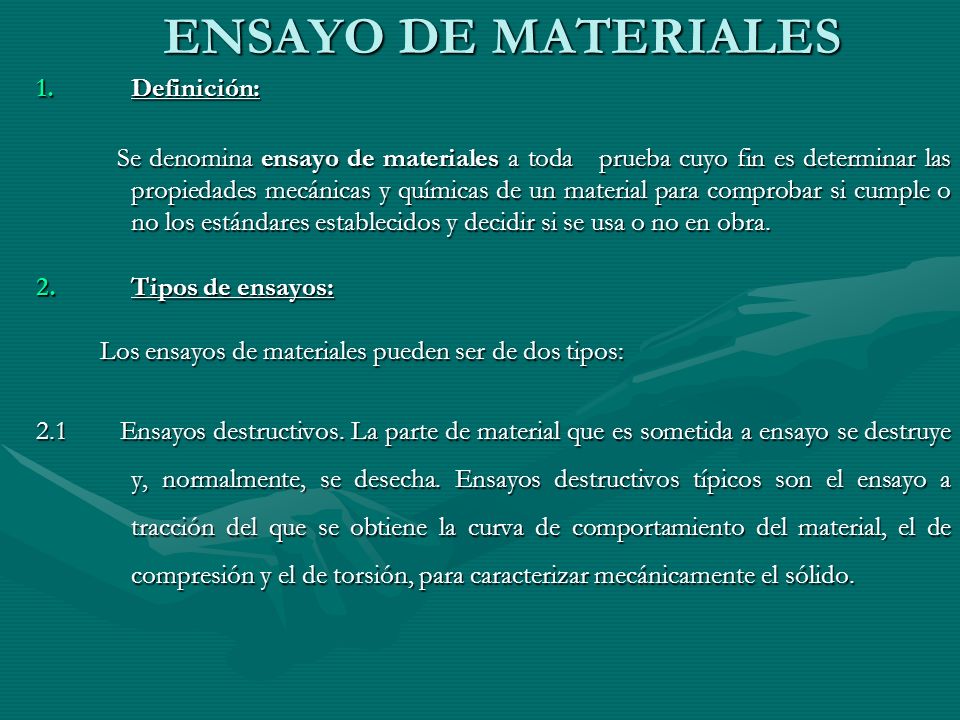

Se denomina ensayo de materiales a toda prueba cuyo fin es determinar las propiedades mecánicas y químicas de un material para comprobar si cumple o no los estándares establecidos y decidir si se usa o no en obra. Tipos de ensayos: Los ensayos de materiales pueden ser de dos tipos: Ensayos destructivos. La parte de material que es sometida a ensayo se destruye y, normalmente, se desecha. Ensayos destructivos típicos son el ensayo a tracción del que se obtiene la curva de comportamiento del material, el de compresión y el de torsión, para caracterizar mecánicamente el sólido.

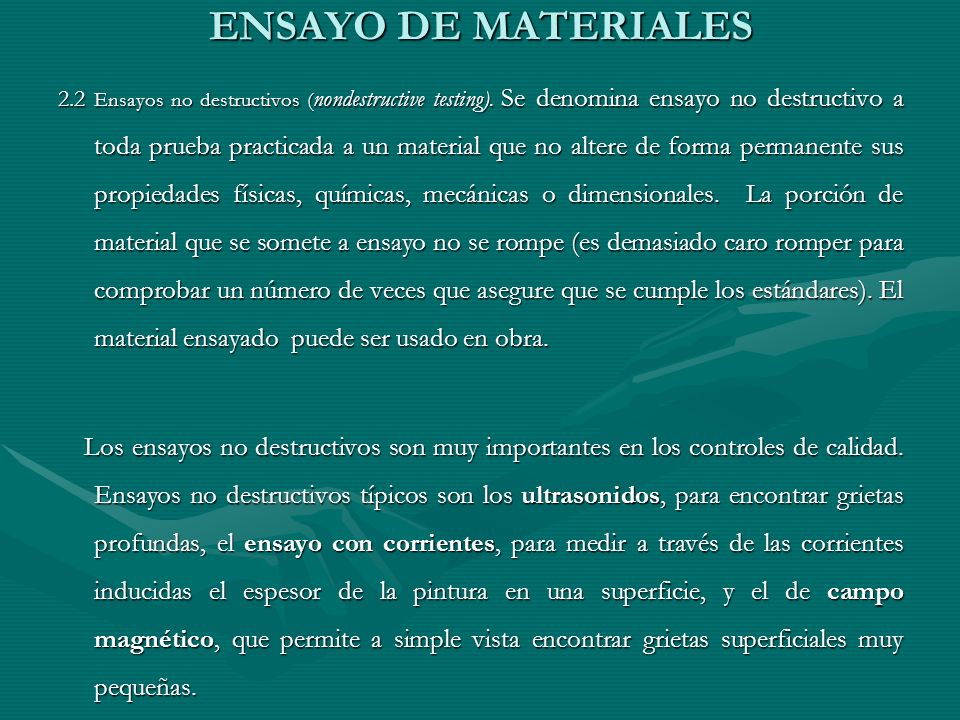

2 ENSAYO DE MATERIALES 2.2 Ensayos no destructivos (nondestructive testing). Se denomina ensayo no destructivo a toda prueba practicada a un material que no altere de forma permanente sus propiedades físicas, químicas, mecánicas o dimensionales. La porción de material que se somete a ensayo no se rompe (es demasiado caro romper para comprobar un número de veces que asegure que se cumple los estándares). El material ensayado puede ser usado en obra. Los ensayos no destructivos son muy importantes en los controles de calidad. Ensayos no destructivos típicos son los ultrasonidos, para encontrar grietas profundas, el ensayo con corrientes, para medir a través de las corrientes inducidas el espesor de la pintura en una superficie, y el de campo magnético, que permite a simple vista encontrar grietas superficiales muy pequeñas.

3 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN

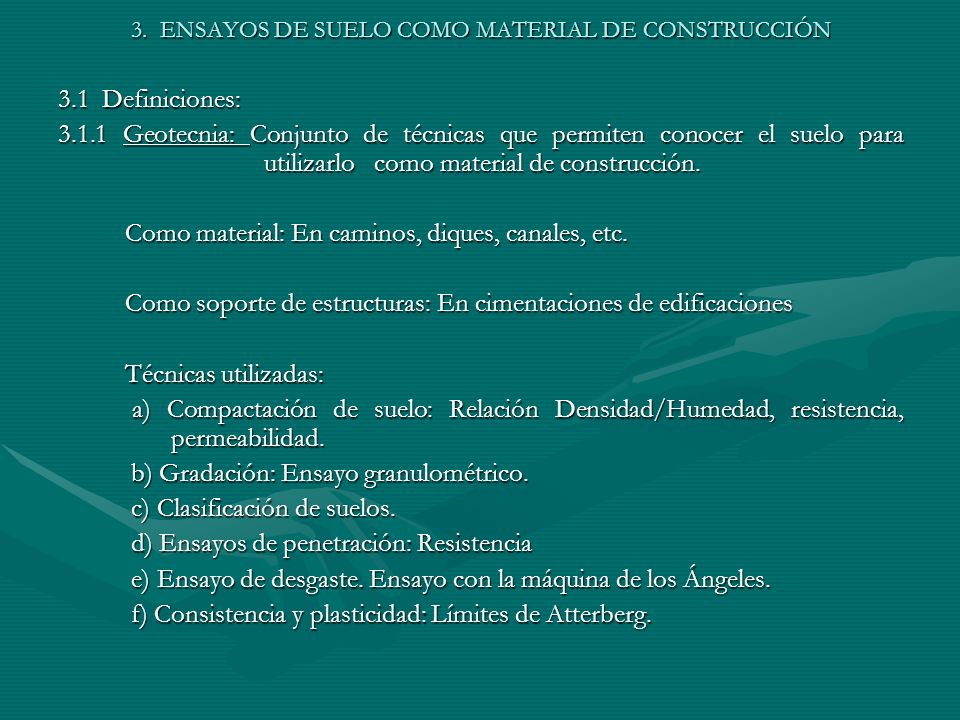

3.1 Definiciones: 3.1.1 Geotecnia: Conjunto de técnicas que permiten conocer el suelo para utilizarlo como material de construcción. Como material: En caminos, diques, canales, etc. Como soporte de estructuras: En cimentaciones de edificaciones Técnicas utilizadas: a) Compactación de suelo: Relación Densidad/Humedad, resistencia, permeabilidad. b) Gradación: Ensayo granulométrico. c) Clasificación de suelos. d) Ensayos de penetración: Resistencia e) Ensayo de desgaste. Ensayo con la máquina de los Ángeles. f) Consistencia y plasticidad: Límites de Atterberg.

4 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont..
3.1.2 Densificación de suelo: Incremento de la densidad del suelo debido a la disminución de su espacio poroso. Puede ocurrir de dos maneras: a) Consolidación: Proceso natural de disminución del volumen de poros de un suelo. b) Compactación: Proceso provocado por la acción de cargas dinámicas que obligan a las partículas del suelo a acoplarse entre sí de forma que aumente la densidad. Beneficios de la compactación: Aumenta la capacidad del suelo para soportar cargas. Impide el hundimiento del suelo. Reduce la penetración del agua. Reduce el esponjamiento y la contracción del suelo.

5 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont..

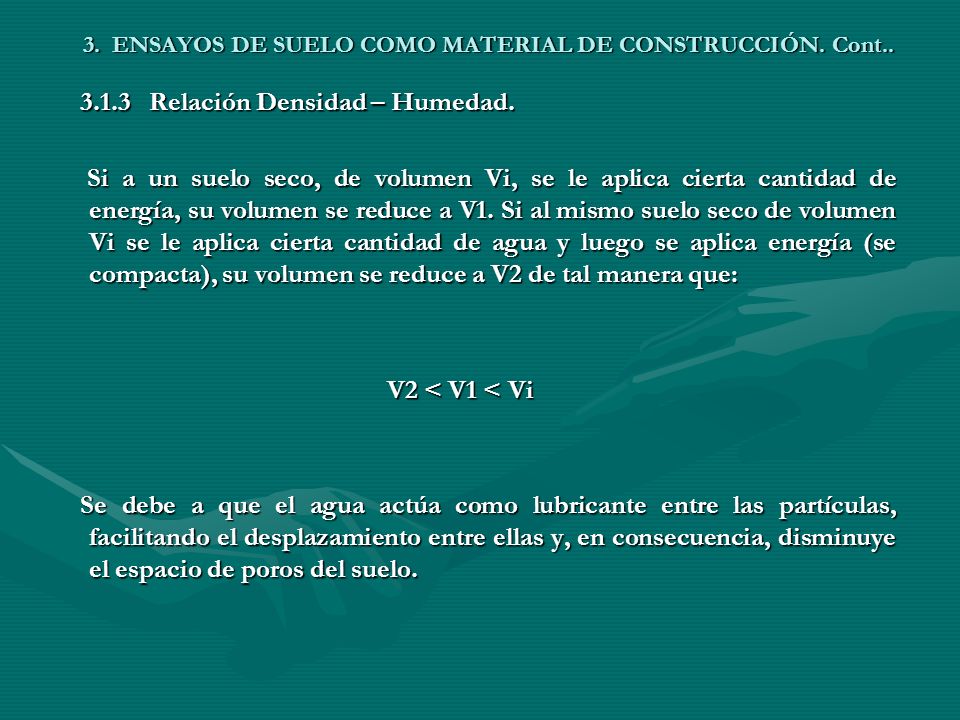

Relación Densidad – Humedad. Si a un suelo seco, de volumen Vi, se le aplica cierta cantidad de energía, su volumen se reduce a V1. Si al mismo suelo seco de volumen Vi se le aplica cierta cantidad de agua y luego se aplica energía (se compacta), su volumen se reduce a V2 de tal manera que: V2 < V1 < Vi Se debe a que el agua actúa como lubricante entre las partículas, facilitando el desplazamiento entre ellas y, en consecuencia, disminuye el espacio de poros del suelo.

6 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont..

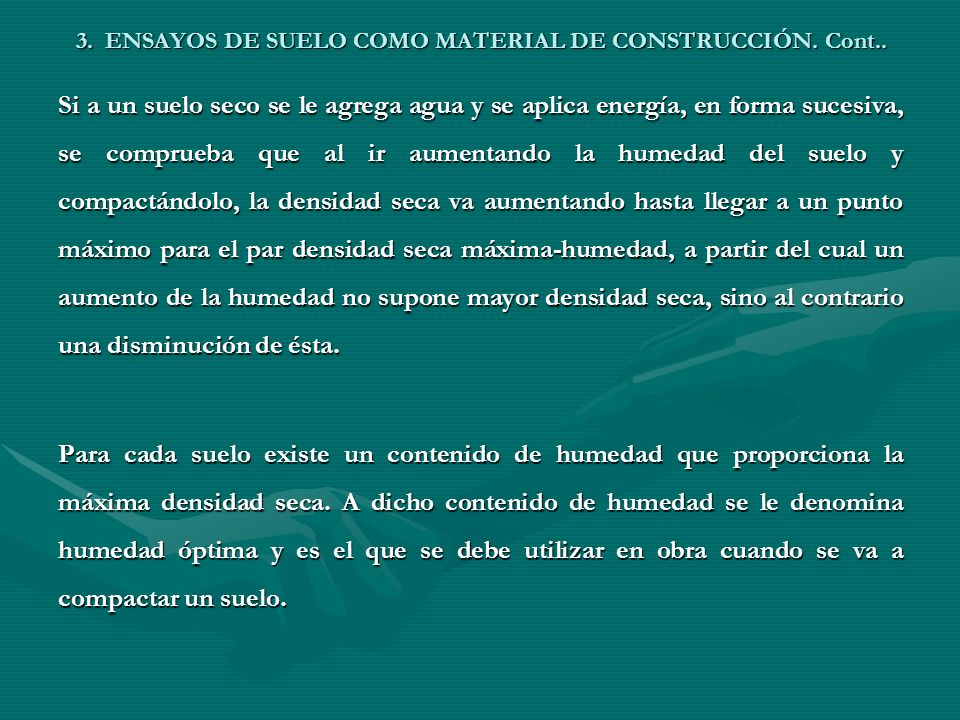

Si a un suelo seco se le agrega agua y se aplica energía, en forma sucesiva, se comprueba que al ir aumentando la humedad del suelo y compactándolo, la densidad seca va aumentando hasta llegar a un punto máximo para el par densidad seca máxima-humedad, a partir del cual un aumento de la humedad no supone mayor densidad seca, sino al contrario una disminución de ésta. Para cada suelo existe un contenido de humedad que proporciona la máxima densidad seca. A dicho contenido de humedad se le denomina humedad óptima y es el que se debe utilizar en obra cuando se va a compactar un suelo.

7 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

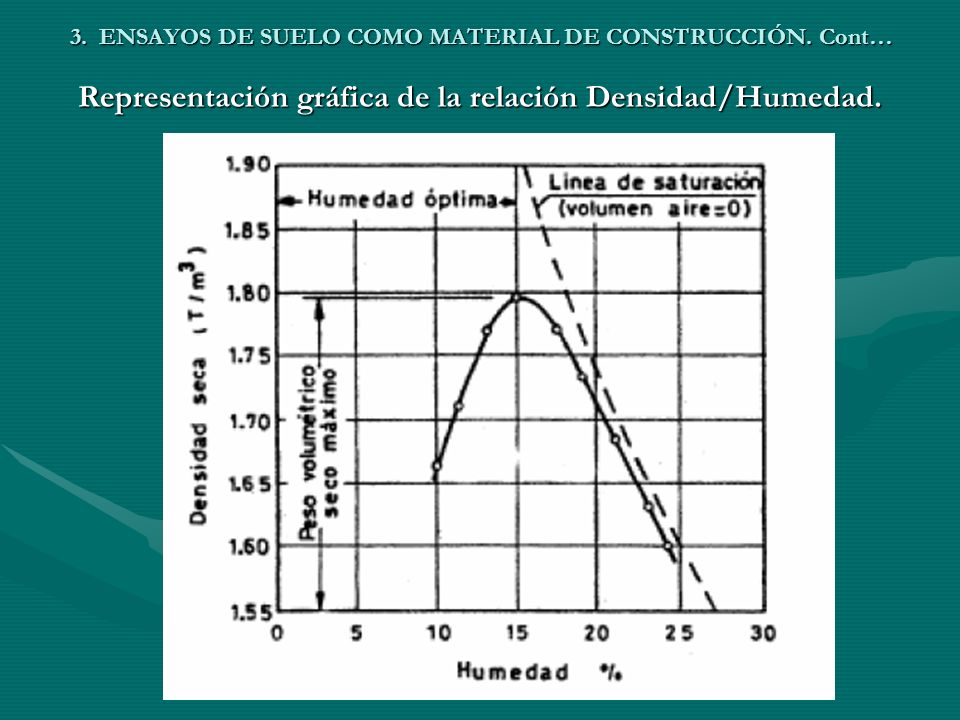

Representación gráfica de la relación Densidad/Humedad.

8 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

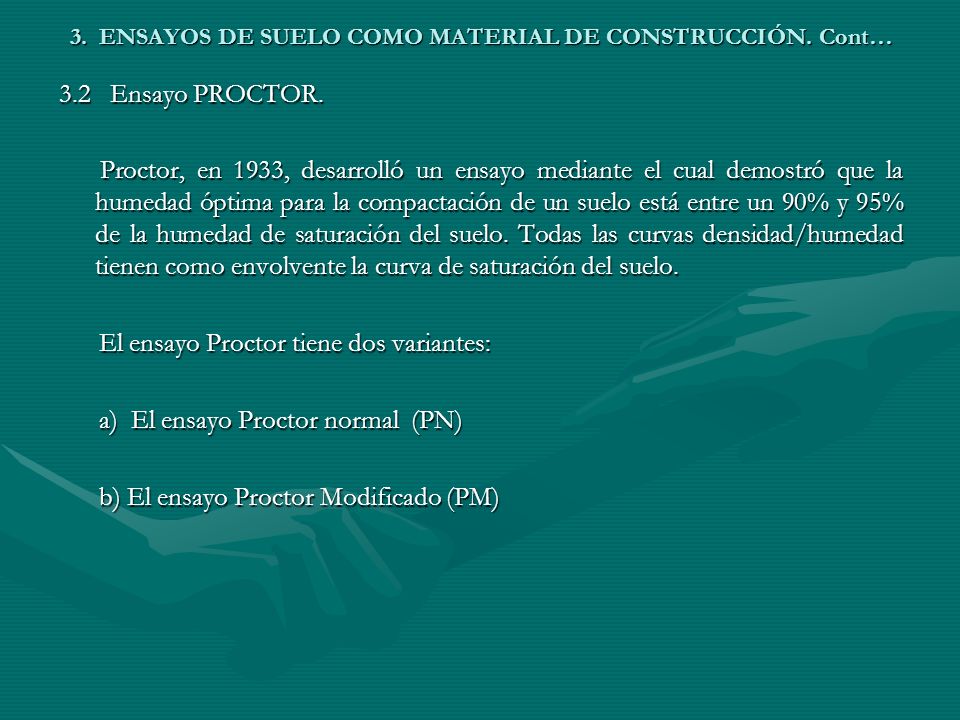

3.2 Ensayo PROCTOR. Proctor, en 1933, desarrolló un ensayo mediante el cual demostró que la humedad óptima para la compactación de un suelo está entre un 90% y 95% de la humedad de saturación del suelo. Todas las curvas densidad/humedad tienen como envolvente la curva de saturación del suelo. El ensayo Proctor tiene dos variantes: a) El ensayo Proctor normal (PN) b) El ensayo Proctor Modificado (PM)

9 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

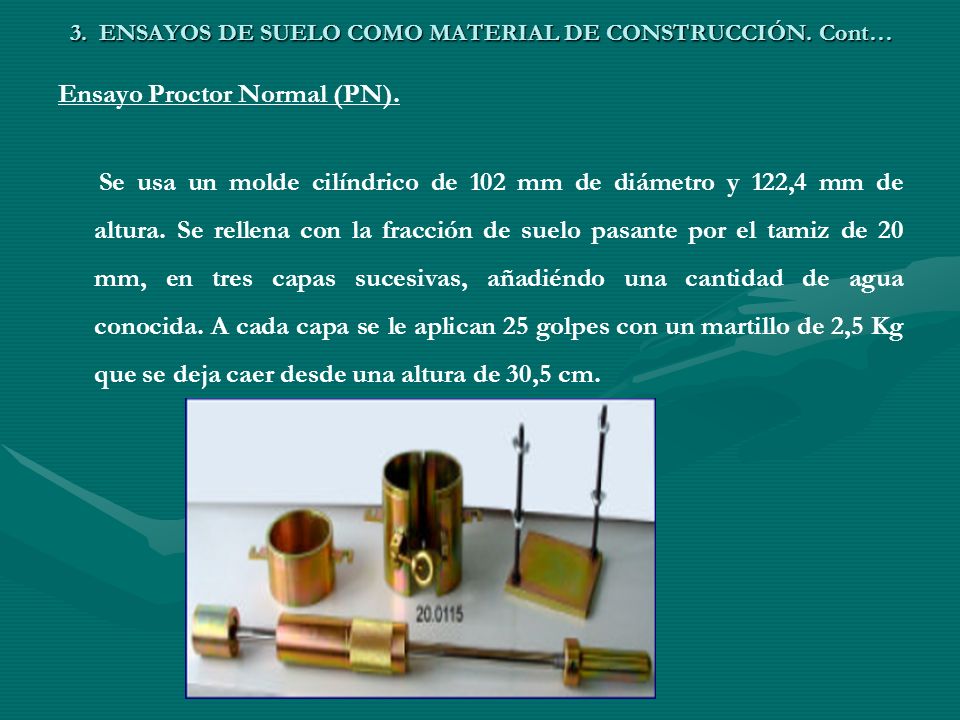

Ensayo Proctor Normal (PN). Se usa un molde cilíndrico de 102 mm de diámetro y 122,4 mm de altura. Se rellena con la fracción de suelo pasante por el tamiz de 20 mm, en tres capas sucesivas, añadiéndo una cantidad de agua conocida. A cada capa se le aplican 25 golpes con un martillo de 2,5 Kg que se deja caer desde una altura de 30,5 cm.

10 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

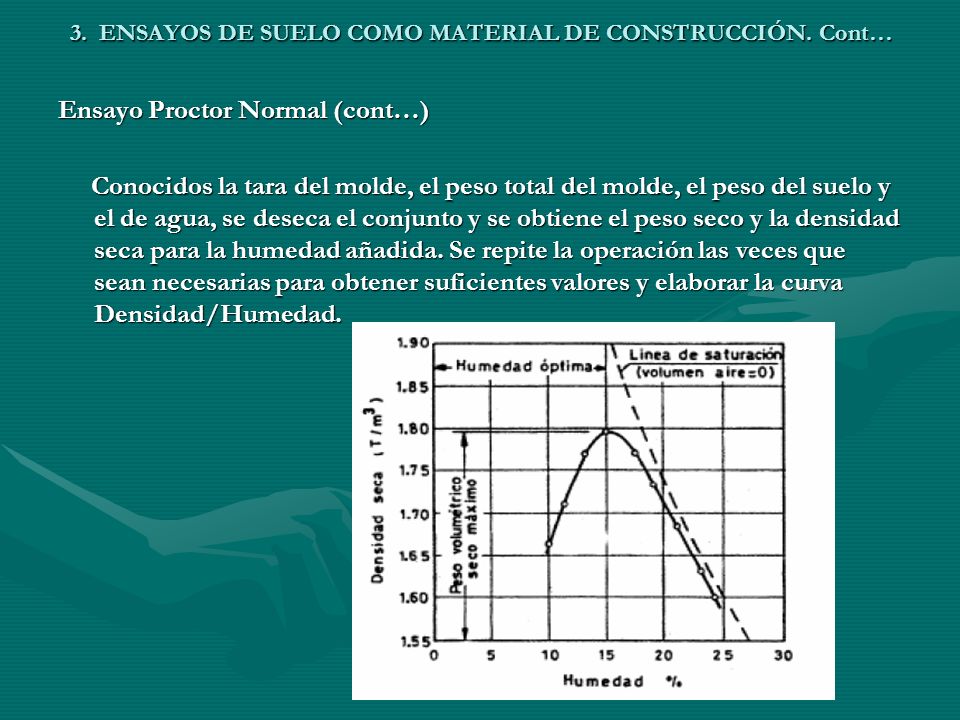

Ensayo Proctor Normal (cont…) Conocidos la tara del molde, el peso total del molde, el peso del suelo y el de agua, se deseca el conjunto y se obtiene el peso seco y la densidad seca para la humedad añadida. Se repite la operación las veces que sean necesarias para obtener suficientes valores y elaborar la curva Densidad/Humedad.

11 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

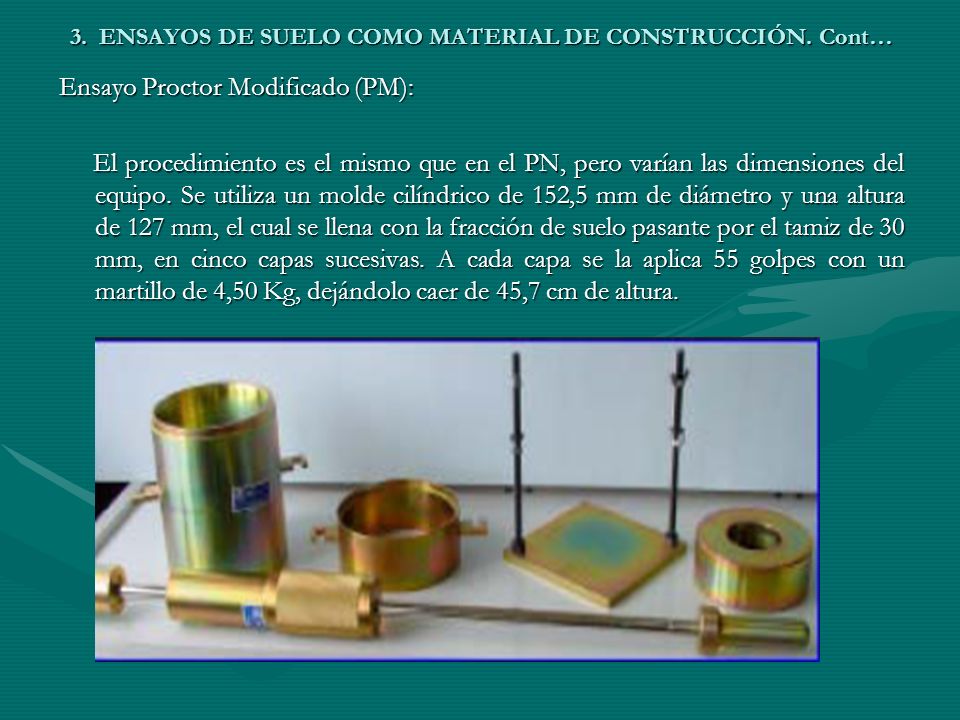

Ensayo Proctor Modificado (PM): El procedimiento es el mismo que en el PN, pero varían las dimensiones del equipo. Se utiliza un molde cilíndrico de 152,5 mm de diámetro y una altura de 127 mm, el cual se llena con la fracción de suelo pasante por el tamiz de 30 mm, en cinco capas sucesivas. A cada capa se la aplica 55 golpes con un martillo de 4,50 Kg, dejándolo caer de 45,7 cm de altura.

12 3. ENSAYOS DE SUELO COMO MATERIAL DE CONSTRUCCIÓN. Cont…

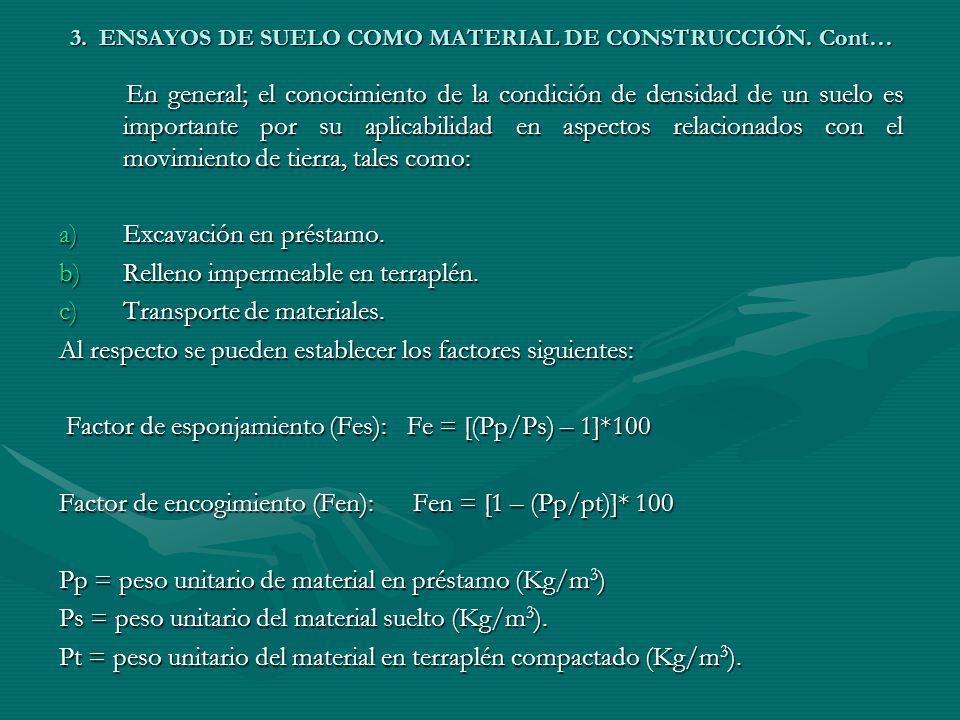

En general; el conocimiento de la condición de densidad de un suelo es importante por su aplicabilidad en aspectos relacionados con el movimiento de tierra, tales como: Excavación en préstamo. Relleno impermeable en terraplén. Transporte de materiales. Al respecto se pueden establecer los factores siguientes: Factor de esponjamiento (Fes): Fe = [(Pp/Ps) – 1]*100 Factor de encogimiento (Fen): Fen = [1 – (Pp/pt)]* 100 Pp = peso unitario de material en préstamo (Kg/m3) Ps = peso unitario del material suelto (Kg/m3). Pt = peso unitario del material en terraplén compactado (Kg/m3).

13 3.3 Clasificación de suelos para la construcción.

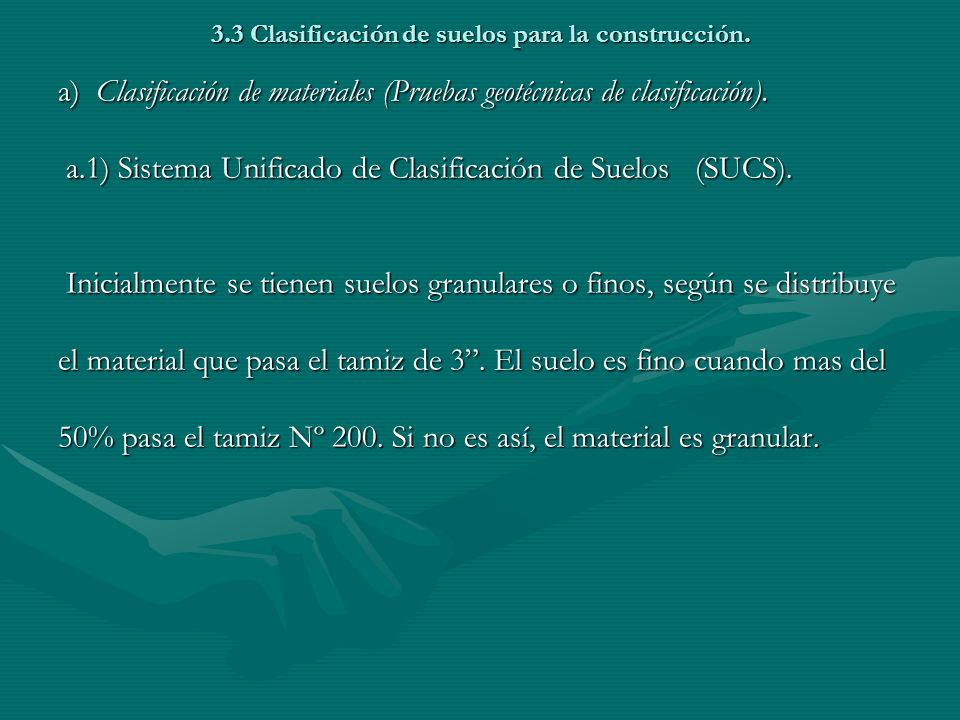

a) Clasificación de materiales (Pruebas geotécnicas de clasificación). a.1) Sistema Unificado de Clasificación de Suelos (SUCS). Inicialmente se tienen suelos granulares o finos, según se distribuye el material que pasa el tamiz de 3”. El suelo es fino cuando mas del 50% pasa el tamiz Nº 200. Si no es así, el material es granular.

14 3.3 Clasificación de suelos para la construcción. Cont…

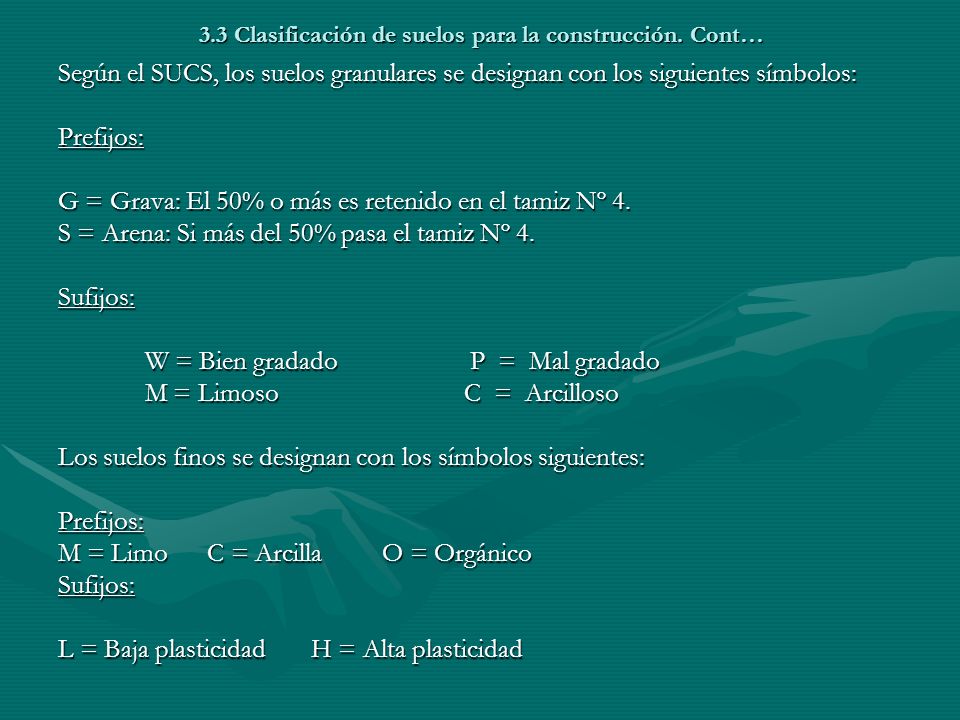

Según el SUCS, los suelos granulares se designan con los siguientes símbolos: Prefijos: G = Grava: El 50% o más es retenido en el tamiz Nº 4. S = Arena: Si más del 50% pasa el tamiz Nº 4. Sufijos: W = Bien gradado P = Mal gradado M = Limoso C = Arcilloso Los suelos finos se designan con los símbolos siguientes: M = Limo C = Arcilla O = Orgánico L = Baja plasticidad H = Alta plasticidad

15 3.3 Clasificación de suelos para la construcción. Cont…

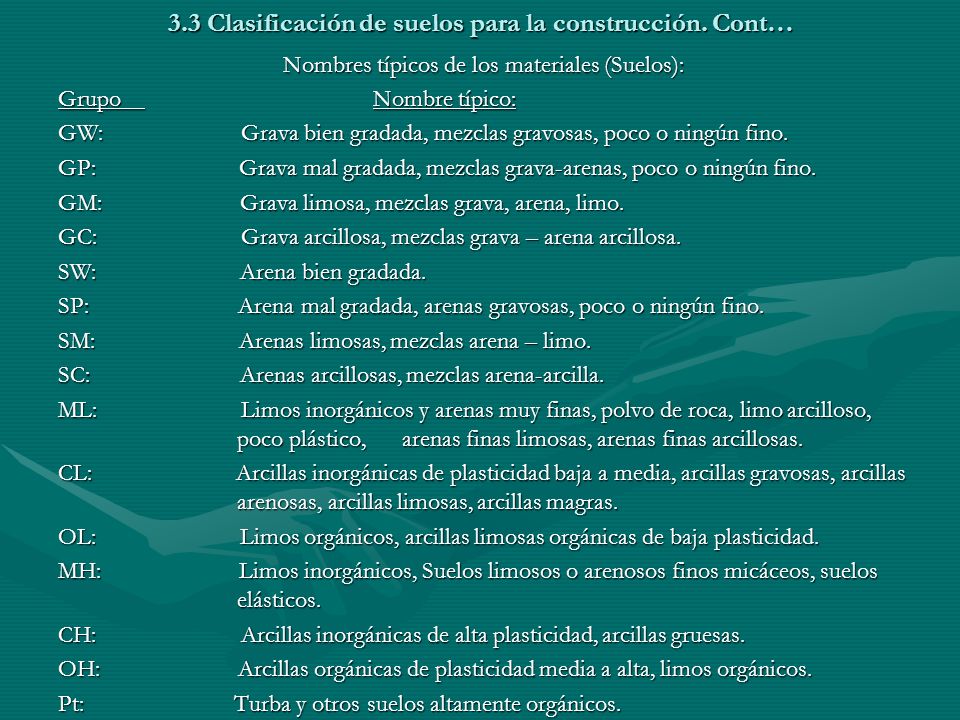

Nombres típicos de los materiales (Suelos): Grupo Nombre típico: GW: Grava bien gradada, mezclas gravosas, poco o ningún fino. GP: Grava mal gradada, mezclas grava-arenas, poco o ningún fino. GM: Grava limosa, mezclas grava, arena, limo. GC: Grava arcillosa, mezclas grava – arena arcillosa. SW: Arena bien gradada. SP: Arena mal gradada, arenas gravosas, poco o ningún fino. SM: Arenas limosas, mezclas arena – limo. SC: Arenas arcillosas, mezclas arena-arcilla. ML: Limos inorgánicos y arenas muy finas, polvo de roca, limo arcilloso, poco plástico, arenas finas limosas, arenas finas arcillosas. CL: Arcillas inorgánicas de plasticidad baja a media, arcillas gravosas, arcillas arenosas, arcillas limosas, arcillas magras. OL: Limos orgánicos, arcillas limosas orgánicas de baja plasticidad. MH: Limos inorgánicos, Suelos limosos o arenosos finos micáceos, suelos elásticos. CH: Arcillas inorgánicas de alta plasticidad, arcillas gruesas. OH: Arcillas orgánicas de plasticidad media a alta, limos orgánicos. Pt: Turba y otros suelos altamente orgánicos.

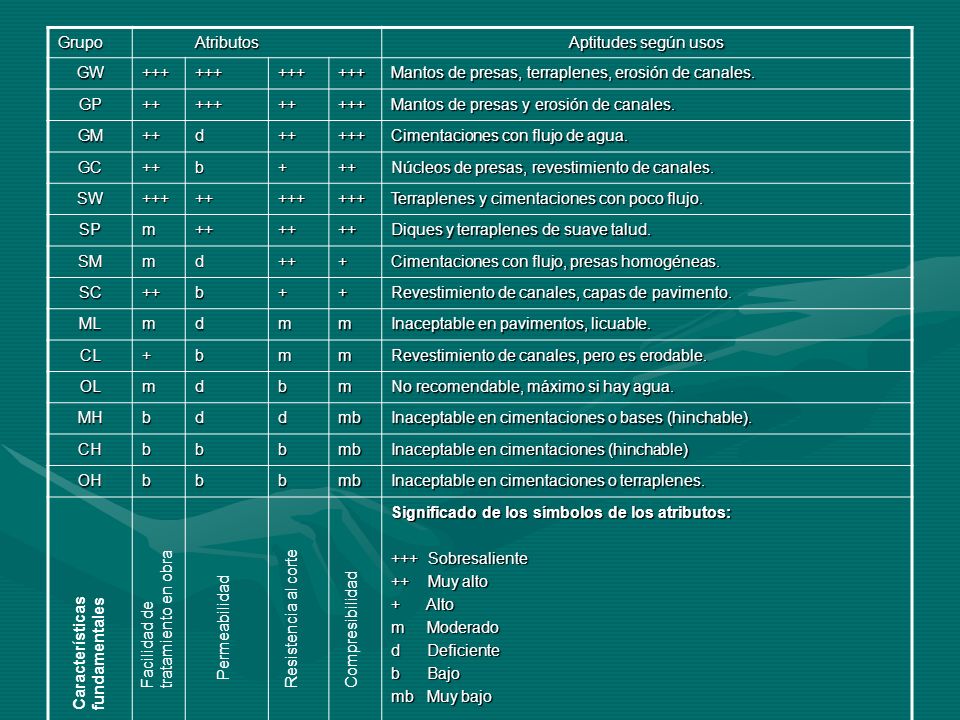

16 Grupo Atributos Aptitudes según usos GW +++ Mantos de presas, terraplenes, erosión de canales. GP ++ Mantos de presas y erosión de canales. GM d Cimentaciones con flujo de agua. GC b + Núcleos de presas, revestimiento de canales. SW Terraplenes y cimentaciones con poco flujo. SP m Diques y terraplenes de suave talud. SM Cimentaciones con flujo, presas homogéneas. SC Revestimiento de canales, capas de pavimento. ML Inaceptable en pavimentos, licuable. CL Revestimiento de canales, pero es erodable. OL No recomendable, máximo si hay agua. MH mb Inaceptable en cimentaciones o bases (hinchable). CH Inaceptable en cimentaciones (hinchable) OH Inaceptable en cimentaciones o terraplenes. Significado de los símbolos de los atributos: +++ Sobresaliente ++ Muy alto Alto m Moderado d Deficiente b Bajo mb Muy bajo Facilidad de tratamiento en obra Permeabilidad Resistencia al corte Compresibilidad Características fundamentales

17 3.3 Clasificación de suelos para la construcción. Cont…

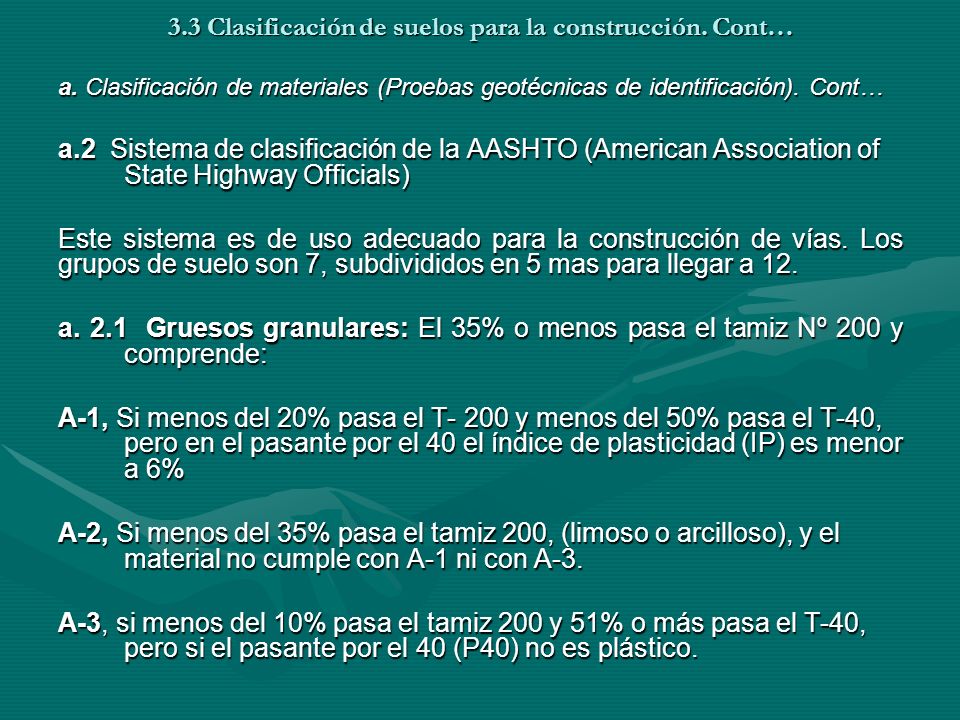

a. Clasificación de materiales (Proebas geotécnicas de identificación). Cont… a.2 Sistema de clasificación de la AASHTO (American Association of State Highway Officials) Este sistema es de uso adecuado para la construcción de vías. Los grupos de suelo son 7, subdivididos en 5 mas para llegar a 12. a Gruesos granulares: El 35% o menos pasa el tamiz Nº 200 y comprende: A-1, Si menos del 20% pasa el T- 200 y menos del 50% pasa el T-40, pero en el pasante por el 40 el índice de plasticidad (IP) es menor a 6% A-2, Si menos del 35% pasa el tamiz 200, (limoso o arcilloso), y el material no cumple con A-1 ni con A-3. A-3, si menos del 10% pasa el tamiz 200 y 51% o más pasa el T-40, pero si el pasante por el 40 (P40) no es plástico.

18 3.3 Clasificación de suelos para la construcción. Cont…

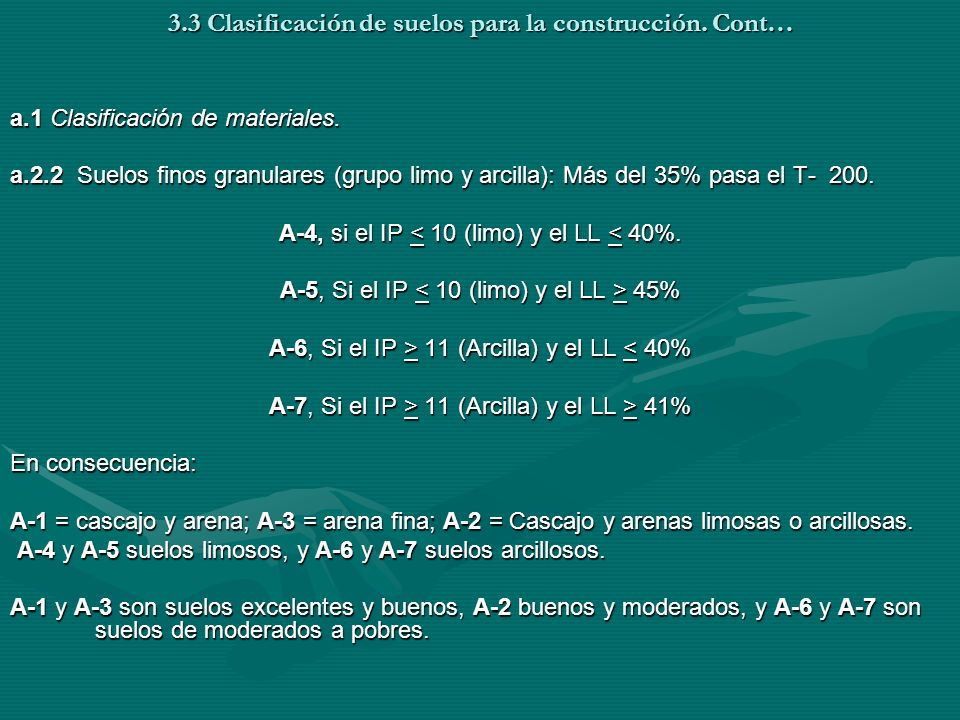

a.1 Clasificación de materiales. a.2.2 Suelos finos granulares (grupo limo y arcilla): Más del 35% pasa el T A-4, si el IP < 10 (limo) y el LL < 40%. A-5, Si el IP < 10 (limo) y el LL > 45% A-6, Si el IP > 11 (Arcilla) y el LL < 40% A-7, Si el IP > 11 (Arcilla) y el LL > 41% En consecuencia: A-1 = cascajo y arena; A-3 = arena fina; A-2 = Cascajo y arenas limosas o arcillosas. A-4 y A-5 suelos limosos, y A-6 y A-7 suelos arcillosos. A-1 y A-3 son suelos excelentes y buenos, A-2 buenos y moderados, y A-6 y A-7 son suelos de moderados a pobres.

19 3.3 Clasificación de suelos para la construcción. Cont…

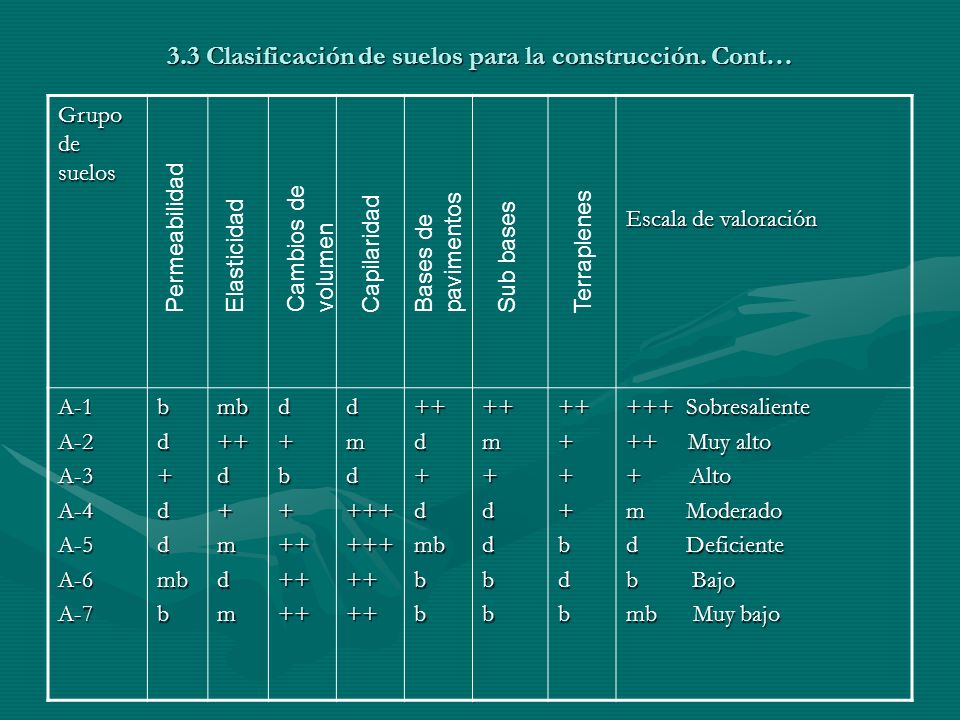

Grupo de suelos Escala de valoración A-1 A-2 A-3 A-4 A-5 A-6 A-7 b d + mb ++ m +++ +++ Sobresaliente Muy alto Alto m Moderado d Deficiente b Bajo mb Muy bajo Cambios de volumen Bases de pavimentos Permeabilidad Elasticidad Capilaridad Sub bases Terraplenes

20 3.4 ENSAYO CBR (California Bearing Ratio: Ensayo de Relación de Soporte de California)

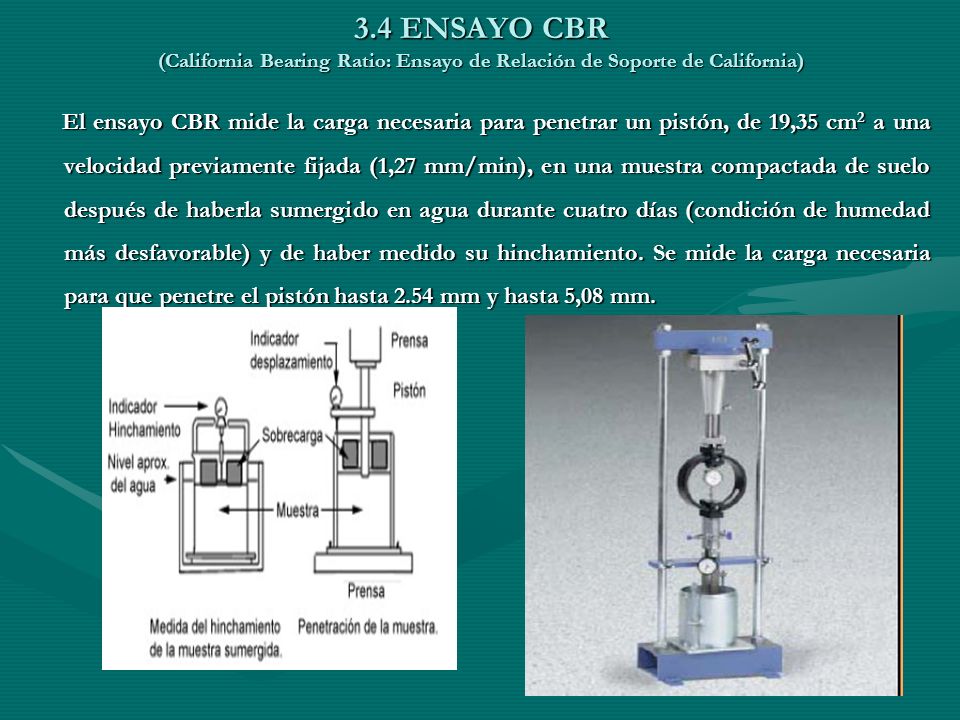

El ensayo CBR mide la carga necesaria para penetrar un pistón, de 19,35 cm2 a una velocidad previamente fijada (1,27 mm/min), en una muestra compactada de suelo después de haberla sumergido en agua durante cuatro días (condición de humedad más desfavorable) y de haber medido su hinchamiento. Se mide la carga necesaria para que penetre el pistón hasta 2.54 mm y hasta 5,08 mm.

21 3.4 ENSAYO CBR . Cont… (California Bearing Ratio: Ensayo de Relación de Soporte de California)

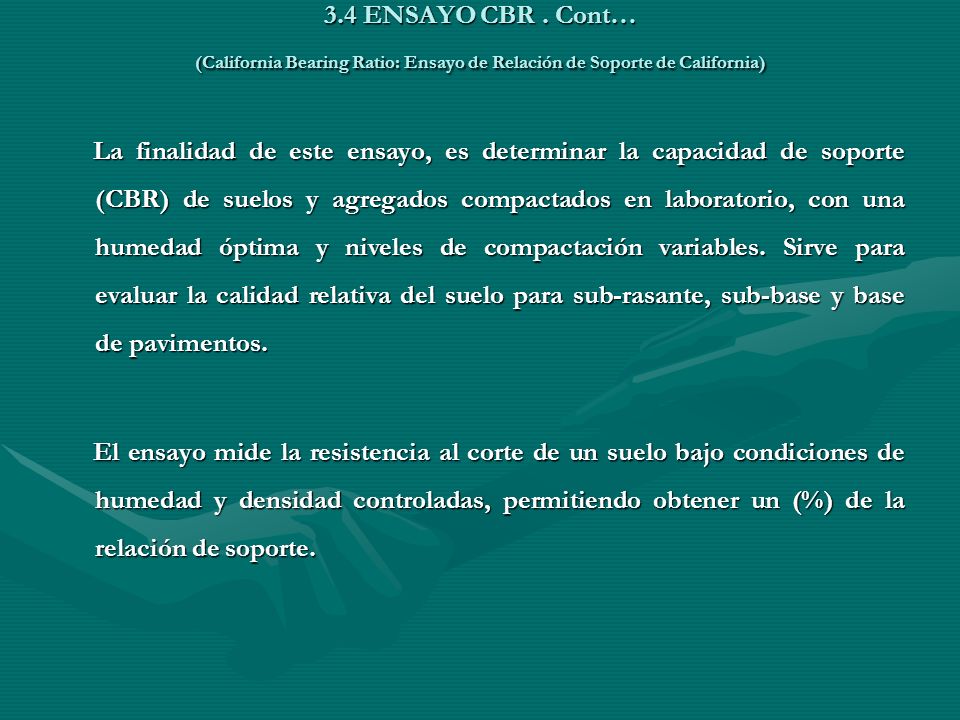

La finalidad de este ensayo, es determinar la capacidad de soporte (CBR) de suelos y agregados compactados en laboratorio, con una humedad óptima y niveles de compactación variables. Sirve para evaluar la calidad relativa del suelo para sub-rasante, sub-base y base de pavimentos. El ensayo mide la resistencia al corte de un suelo bajo condiciones de humedad y densidad controladas, permitiendo obtener un (%) de la relación de soporte.

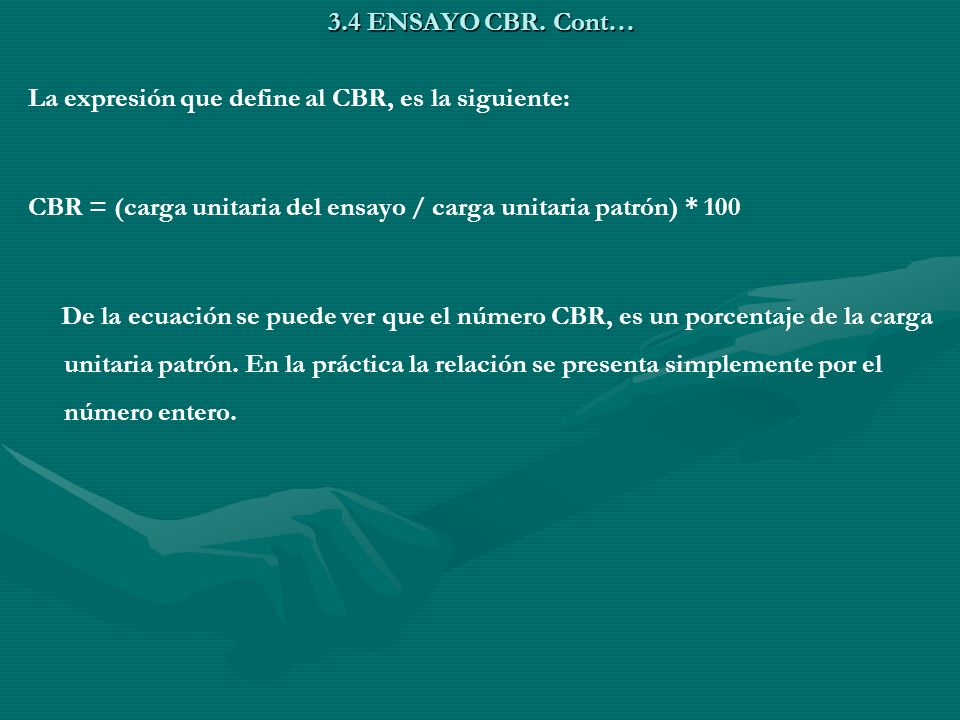

22 3.4 ENSAYO CBR. Cont… La expresión que define al CBR, es la siguiente: CBR = (carga unitaria del ensayo / carga unitaria patrón) * 100 De la ecuación se puede ver que el número CBR, es un porcentaje de la carga unitaria patrón. En la práctica la relación se presenta simplemente por el número entero.

23 Penetración carga unitaria patrón mm Pulg Mpa Kg/cm2 psi 2,54 0,1 6,90

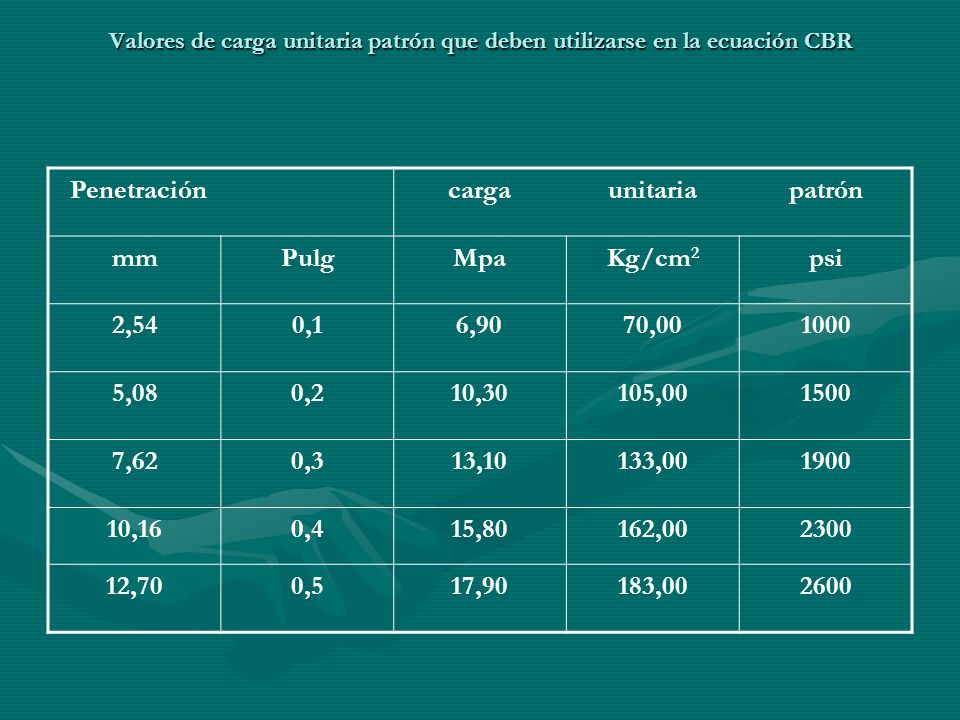

Valores de carga unitaria patrón que deben utilizarse en la ecuación CBR Penetración carga unitaria patrón mm Pulg Mpa Kg/cm2 psi 2,54 0,1 6,90 70,00 1000 5,08 0,2 10,30 105,00 1500 7,62 0,3 13,10 133,00 1900 10,16 0,4 15,80 162,00 2300 12,70 0,5 17,90 183,00 2600

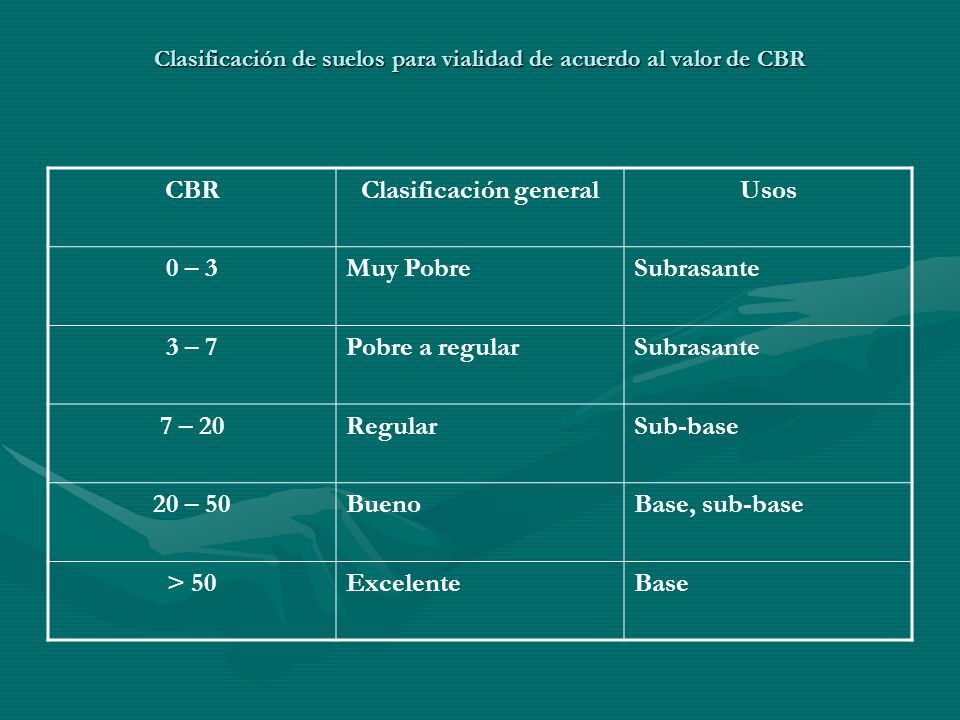

24 Clasificación de suelos para vialidad de acuerdo al valor de CBR
Clasificación general Usos 0 – 3 Muy Pobre Subrasante 3 – 7 Pobre a regular 7 – 20 Regular Sub-base 20 – 50 Bueno Base, sub-base > 50 Excelente Base

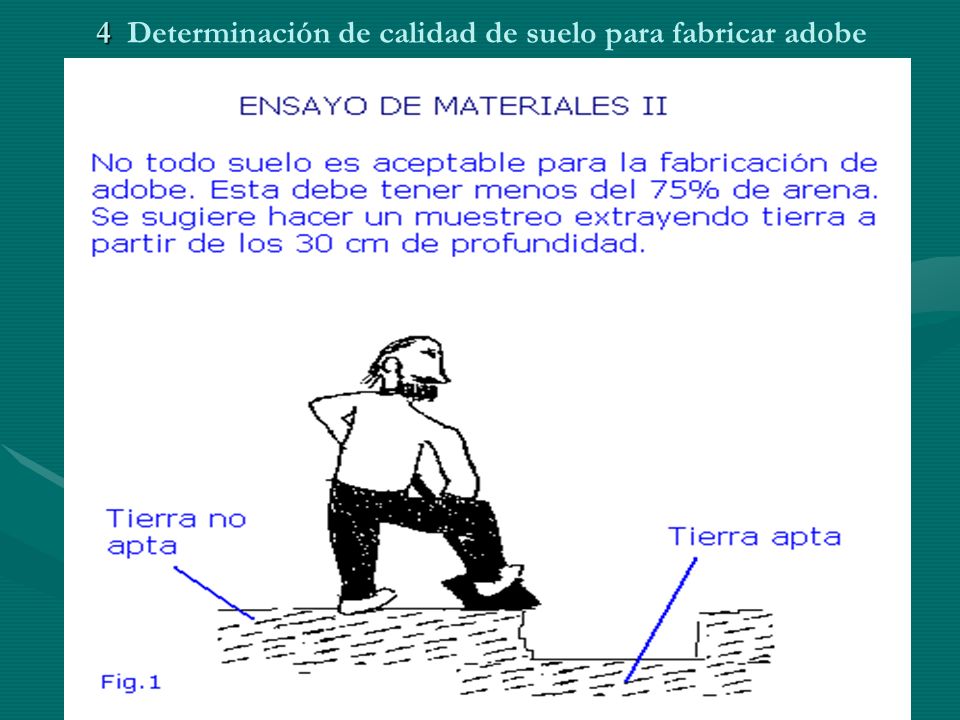

25 4 Determinación de calidad de suelo para fabricar adobe

26 3.5 Ensayos de caracterización de suelos expansivos.

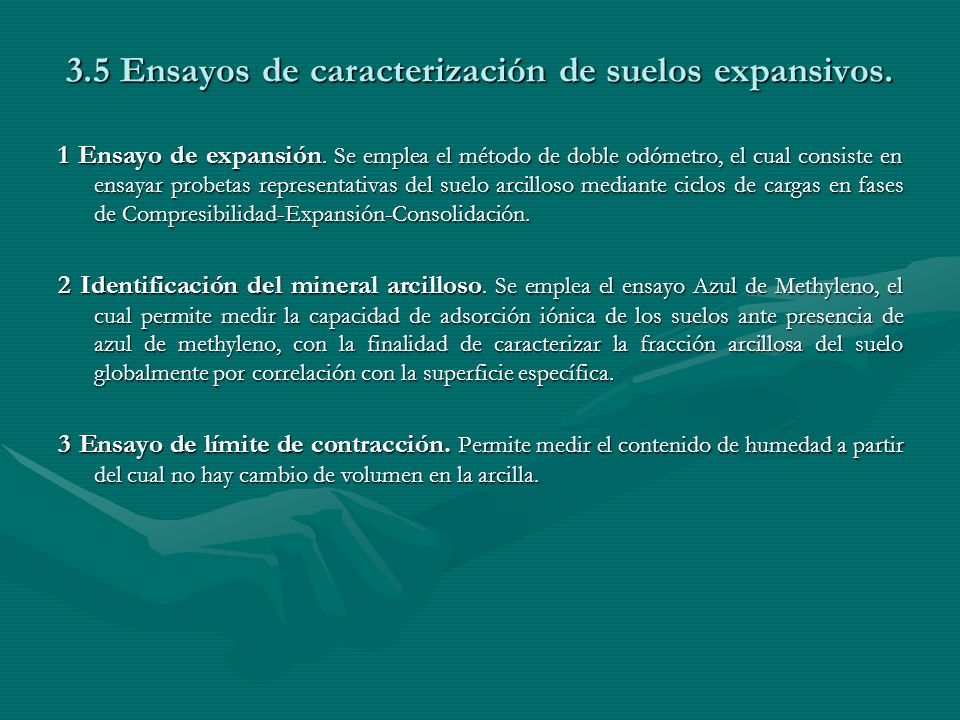

1 Ensayo de expansión. Se emplea el método de doble odómetro, el cual consiste en ensayar probetas representativas del suelo arcilloso mediante ciclos de cargas en fases de Compresibilidad-Expansión-Consolidación. 2 Identificación del mineral arcilloso. Se emplea el ensayo Azul de Methyleno, el cual permite medir la capacidad de adsorción iónica de los suelos ante presencia de azul de methyleno, con la finalidad de caracterizar la fracción arcillosa del suelo globalmente por correlación con la superficie específica. 3 Ensayo de límite de contracción. Permite medir el contenido de humedad a partir del cual no hay cambio de volumen en la arcilla.

27 3.6 Ensayo de caracterización del material dispersivo

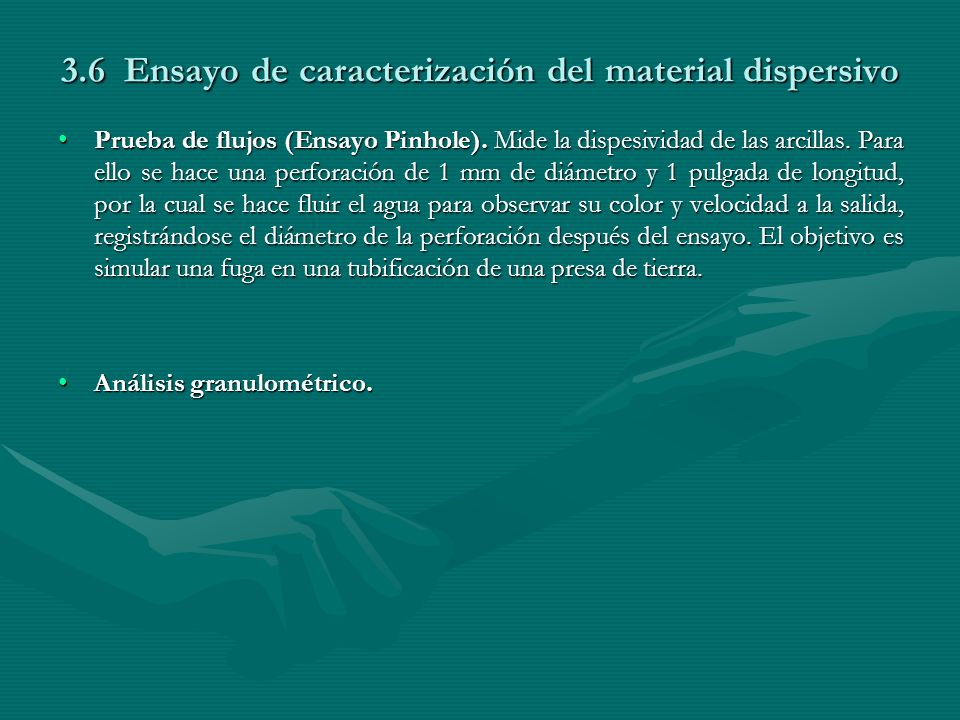

Prueba de flujos (Ensayo Pinhole). Mide la dispesividad de las arcillas. Para ello se hace una perforación de 1 mm de diámetro y 1 pulgada de longitud, por la cual se hace fluir el agua para observar su color y velocidad a la salida, registrándose el diámetro de la perforación después del ensayo. El objetivo es simular una fuga en una tubificación de una presa de tierra. Análisis granulométrico.

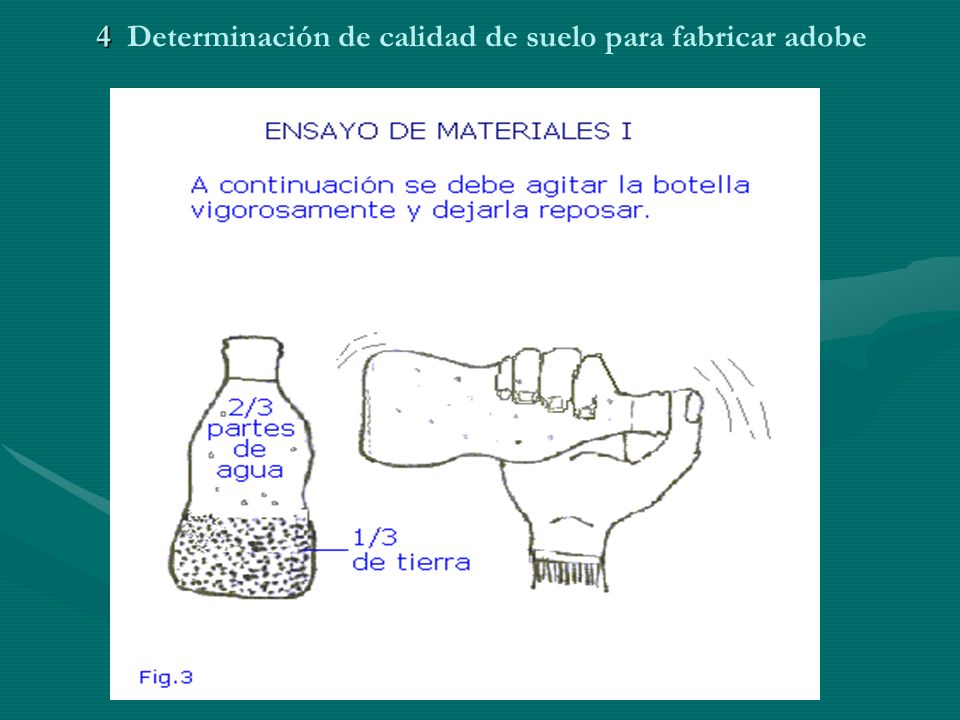

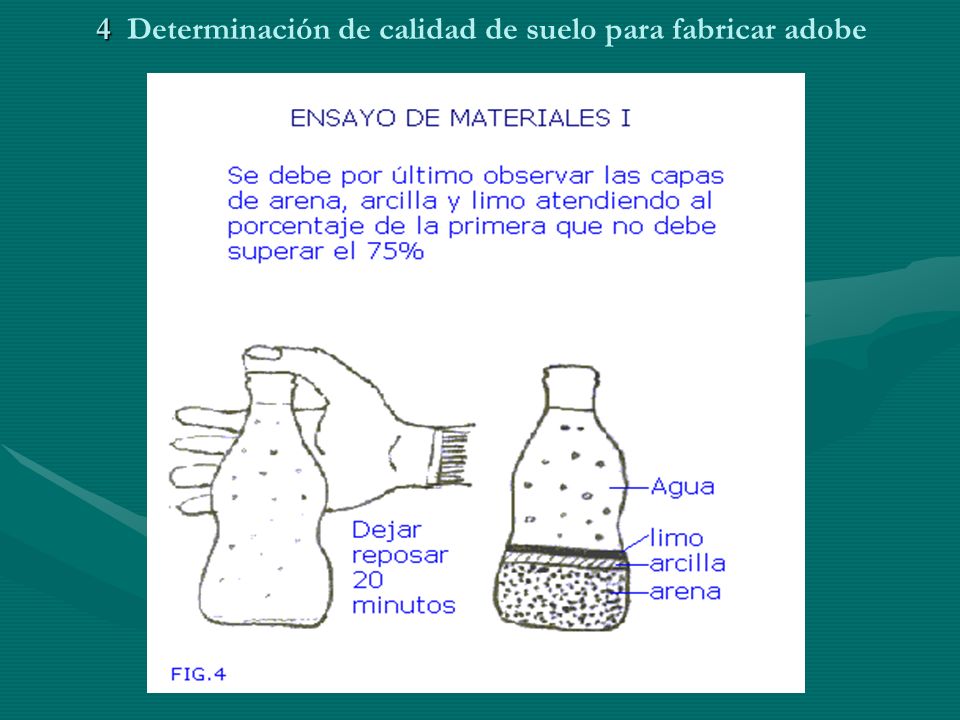

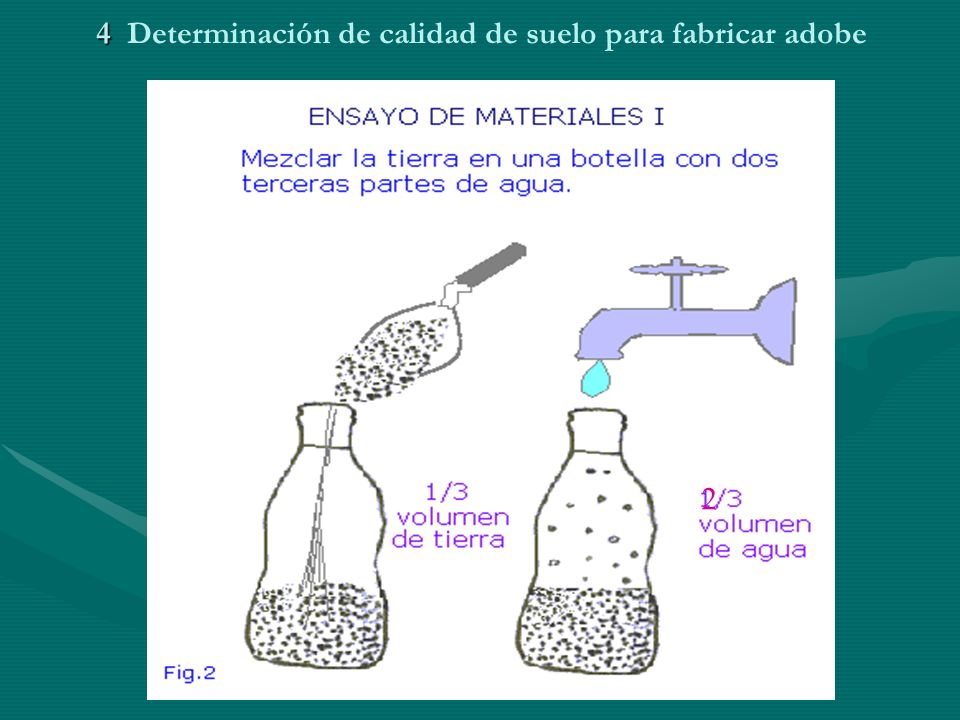

28 4 Determinación de calidad de suelo para fabricar adobe
2

29 4 Determinación de calidad de suelo para fabricar adobe

30 4 Determinación de calidad de suelo para fabricar adobe

31 4 Determinación de calidad de suelo para fabricar adobe

32 5. Ensayo de agregado grueso

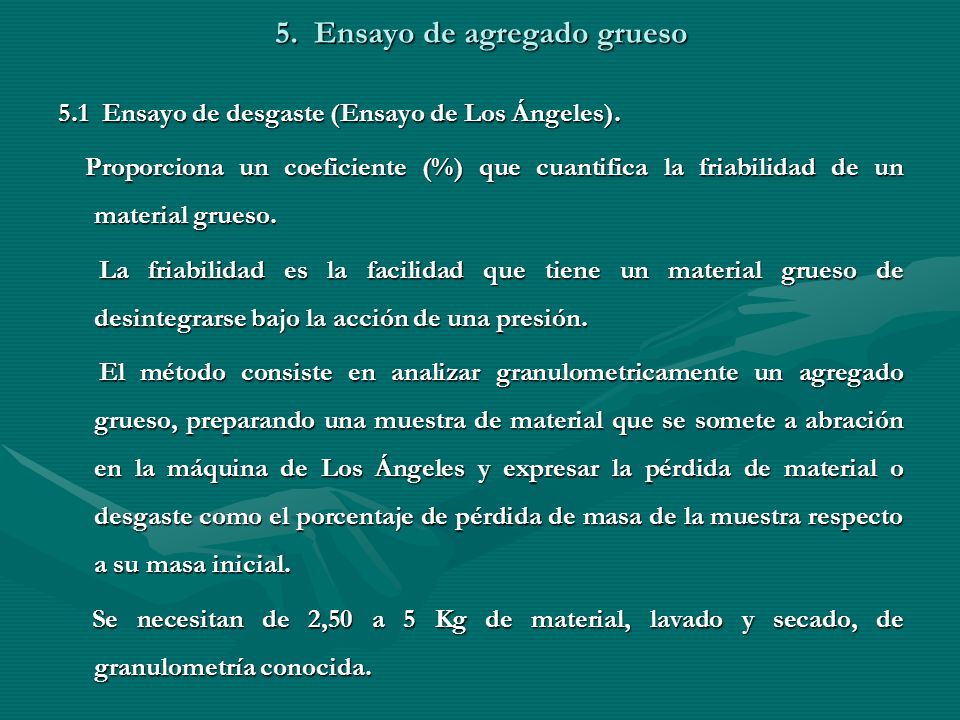

5.1 Ensayo de desgaste (Ensayo de Los Ángeles). Proporciona un coeficiente (%) que cuantifica la friabilidad de un material grueso. La friabilidad es la facilidad que tiene un material grueso de desintegrarse bajo la acción de una presión. El método consiste en analizar granulometricamente un agregado grueso, preparando una muestra de material que se somete a abración en la máquina de Los Ángeles y expresar la pérdida de material o desgaste como el porcentaje de pérdida de masa de la muestra respecto a su masa inicial. Se necesitan de 2,50 a 5 Kg de material, lavado y secado, de granulometría conocida.

33 5. Ensayo de agregado grueso

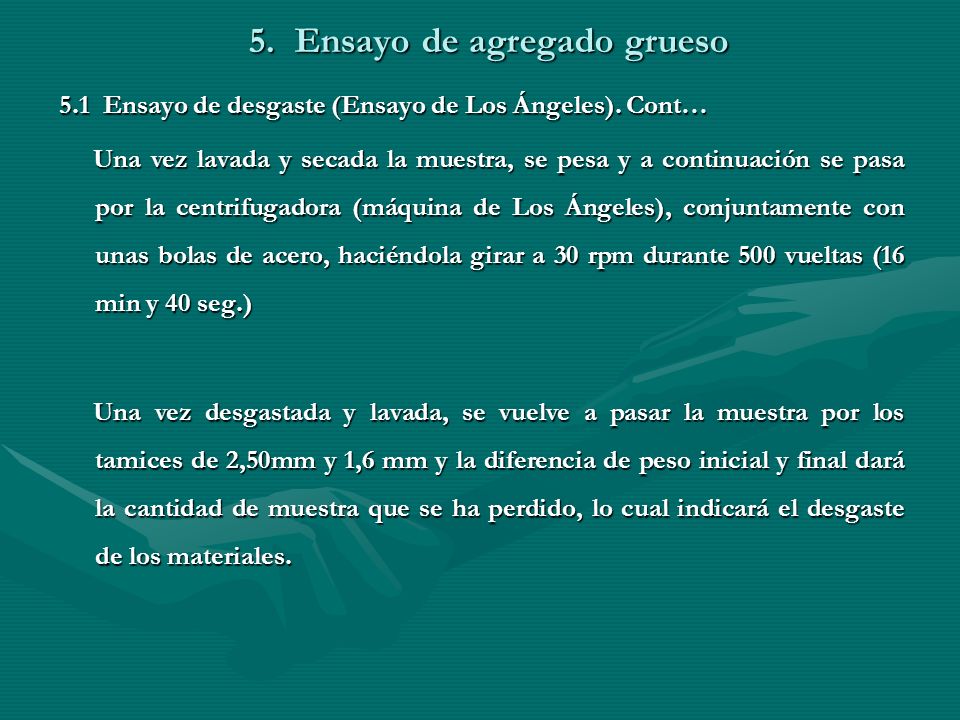

5.1 Ensayo de desgaste (Ensayo de Los Ángeles). Cont… Una vez lavada y secada la muestra, se pesa y a continuación se pasa por la centrifugadora (máquina de Los Ángeles), conjuntamente con unas bolas de acero, haciéndola girar a 30 rpm durante 500 vueltas (16 min y 40 seg.) Una vez desgastada y lavada, se vuelve a pasar la muestra por los tamices de 2,50mm y 1,6 mm y la diferencia de peso inicial y final dará la cantidad de muestra que se ha perdido, lo cual indicará el desgaste de los materiales.

34 5. Ensayo de agregado grueso

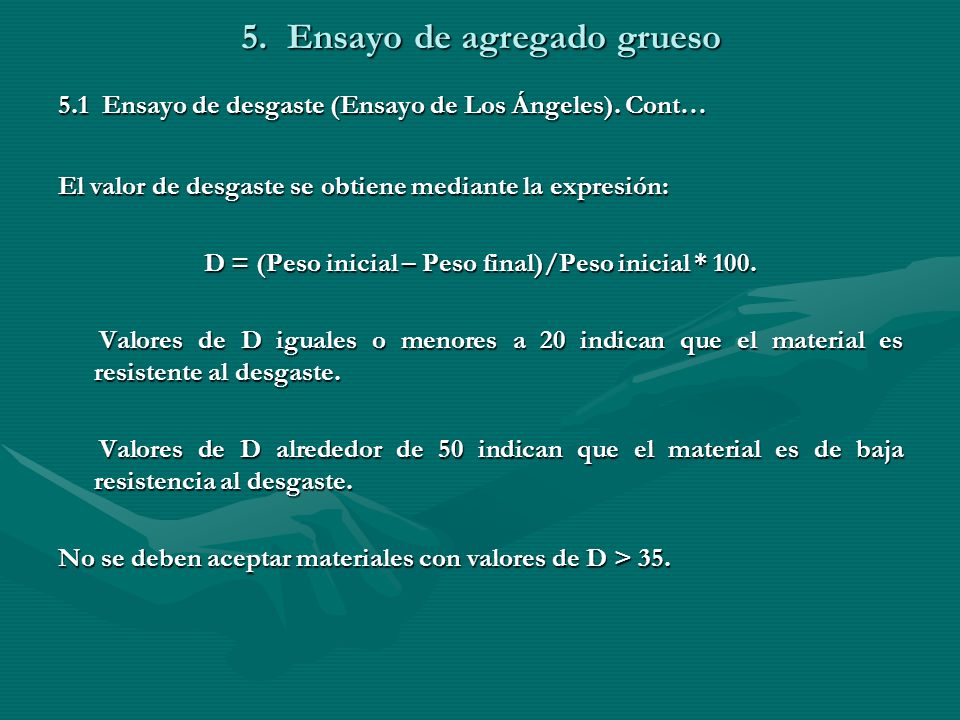

5.1 Ensayo de desgaste (Ensayo de Los Ángeles). Cont… El valor de desgaste se obtiene mediante la expresión: D = (Peso inicial – Peso final)/Peso inicial * 100. Valores de D iguales o menores a 20 indican que el material es resistente al desgaste. Valores de D alrededor de 50 indican que el material es de baja resistencia al desgaste. No se deben aceptar materiales con valores de D > 35.

35 5. Ensayo de agregado grueso

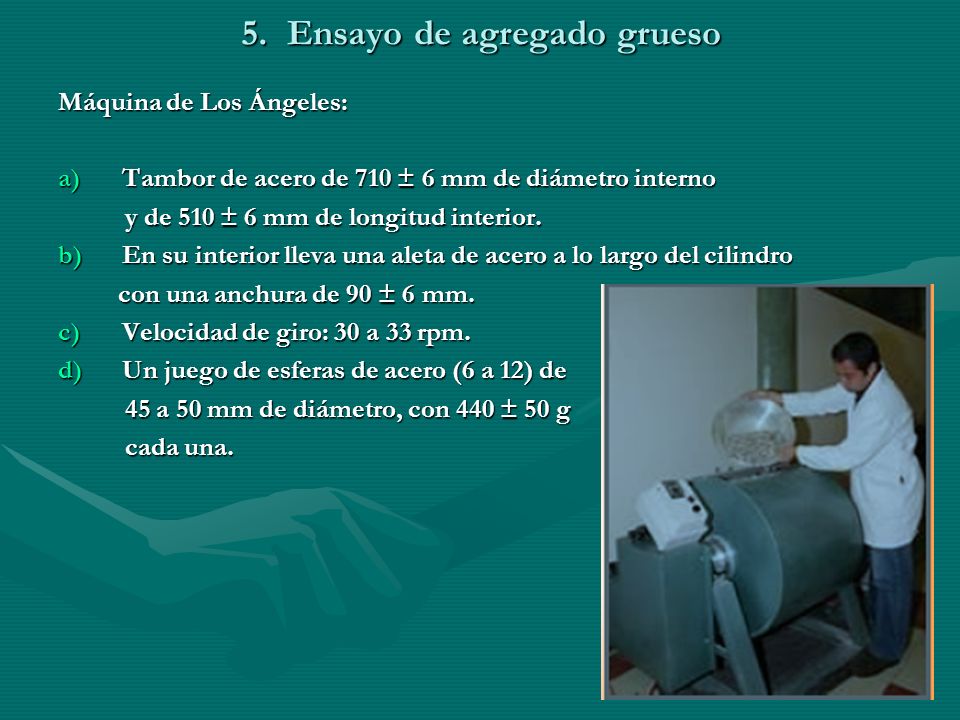

Máquina de Los Ángeles: Tambor de acero de 710 ± 6 mm de diámetro interno y de 510 ± 6 mm de longitud interior. b) En su interior lleva una aleta de acero a lo largo del cilindro con una anchura de 90 ± 6 mm. Velocidad de giro: 30 a 33 rpm. Un juego de esferas de acero (6 a 12) de 45 a 50 mm de diámetro, con 440 ± 50 g cada una.

36 6. Ensayo granulométrico

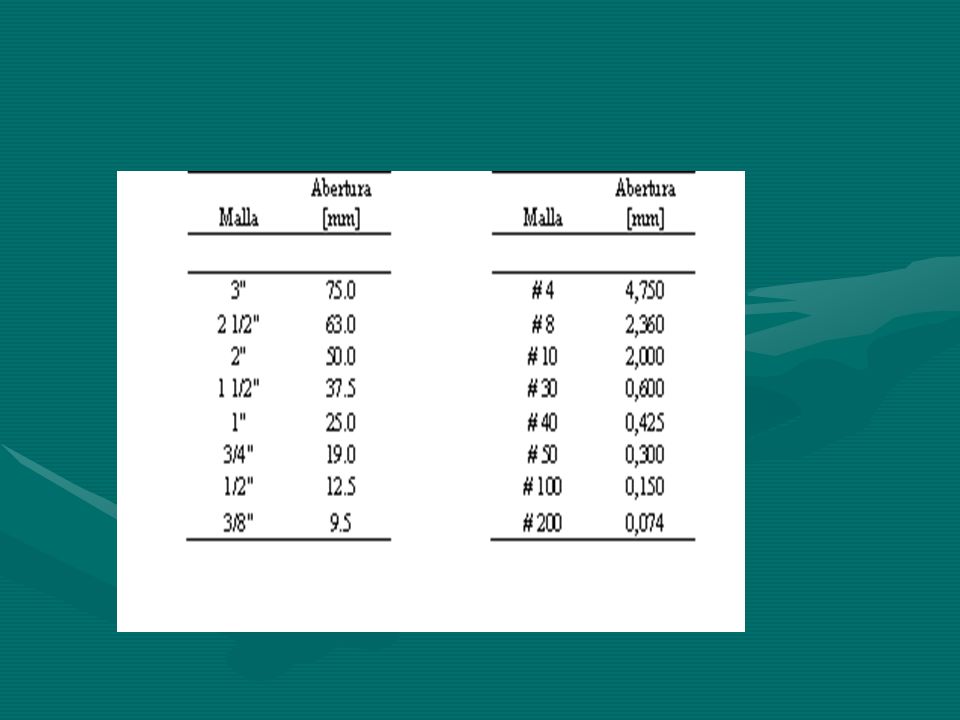

Granulometría de un agregado. Es el estudio de los tamaños y proporciones de los granos que constituyen el agregado. Se analiza utilizando series de tamices normalizados con diferentes pasos de malla (Cada uno con un paso de malla de la mitad del anterior) Cada tamiz retiene los granos de agregado de diámetro contenido entre su paso de malla y el anterior. Existen una serie normalizada de tamices (en mm).

37

38 Procedimiento y Cálculos

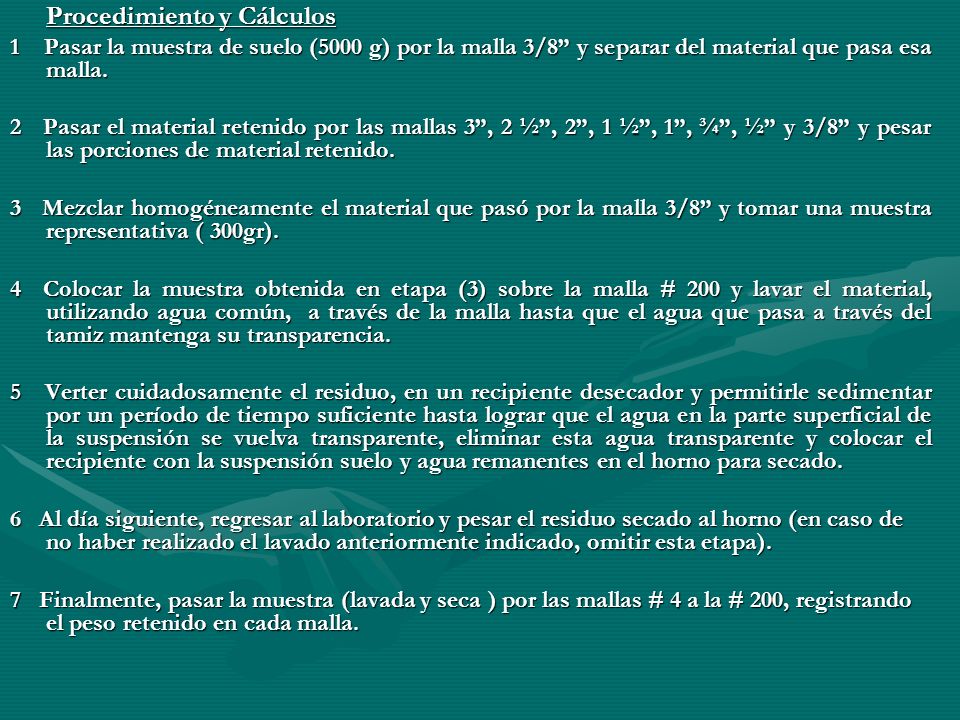

1 Pasar la muestra de suelo (5000 g) por la malla 3/8” y separar del material que pasa esa malla. 2 Pasar el material retenido por las mallas 3”, 2 ½”, 2”, 1 ½”, 1”, ¾”, ½” y 3/8” y pesar las porciones de material retenido. 3 Mezclar homogéneamente el material que pasó por la malla 3/8” y tomar una muestra representativa ( 300gr). 4 Colocar la muestra obtenida en etapa (3) sobre la malla # 200 y lavar el material, utilizando agua común, a través de la malla hasta que el agua que pasa a través del tamiz mantenga su transparencia. 5 Verter cuidadosamente el residuo, en un recipiente desecador y permitirle sedimentar por un período de tiempo suficiente hasta lograr que el agua en la parte superficial de la suspensión se vuelva transparente, eliminar esta agua transparente y colocar el recipiente con la suspensión suelo y agua remanentes en el horno para secado. 6 Al día siguiente, regresar al laboratorio y pesar el residuo secado al horno (en caso de no haber realizado el lavado anteriormente indicado, omitir esta etapa). 7 Finalmente, pasar la muestra (lavada y seca ) por las mallas # 4 a la # 200, registrando el peso retenido en cada malla.

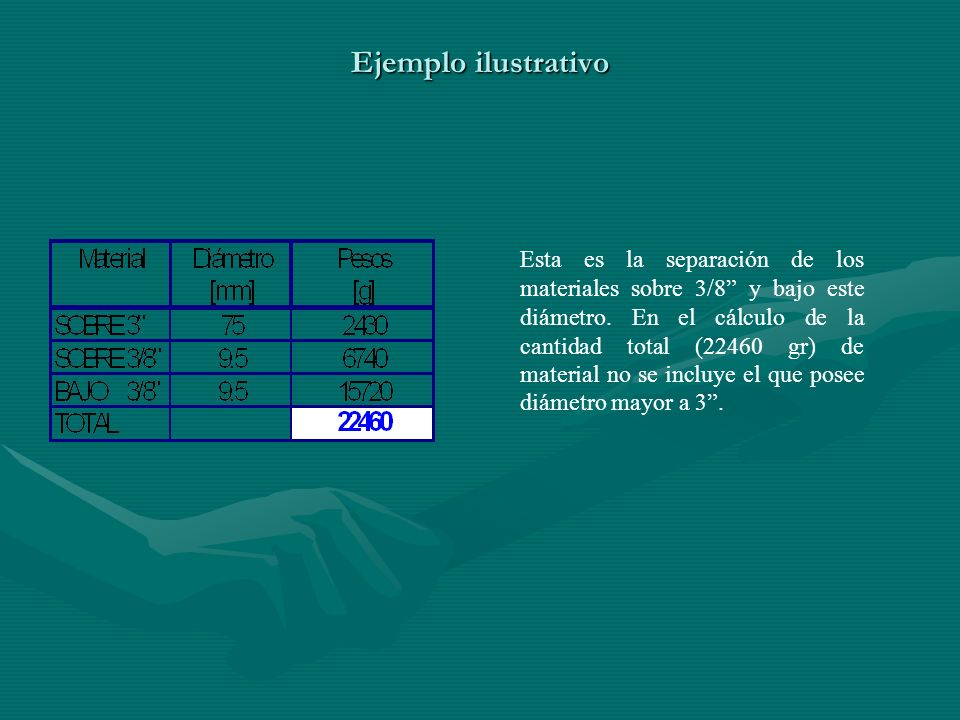

39 Ejemplo ilustrativo Esta es la separación de los materiales sobre 3/8” y bajo este diámetro. En el cálculo de la cantidad total (22460 gr) de material no se incluye el que posee diámetro mayor a 3”.

40 Ejemplo ilustrativo. Cont…

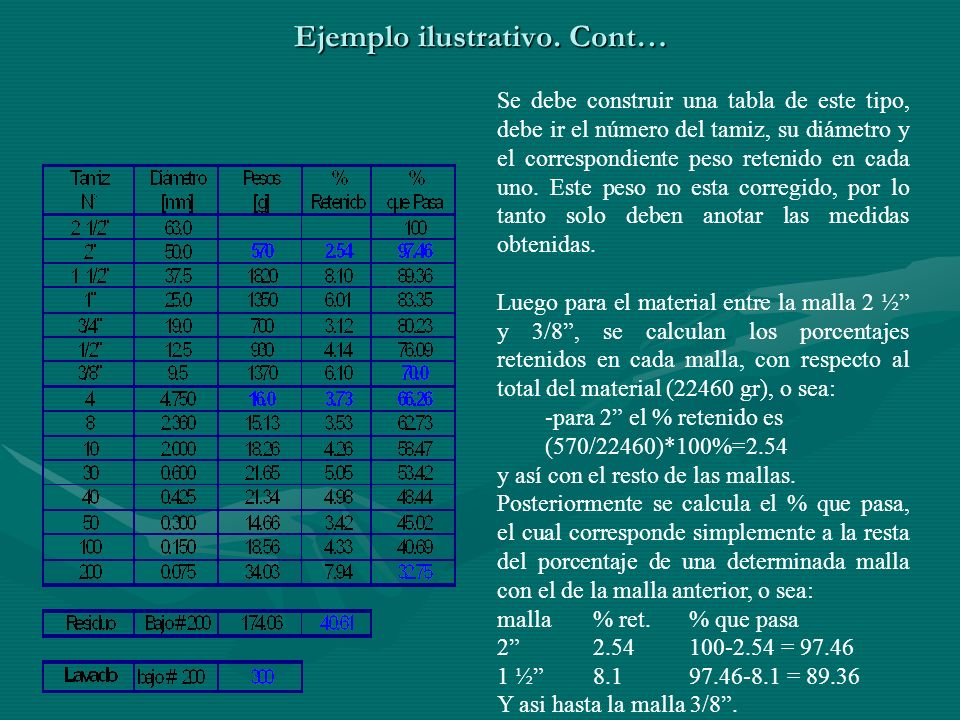

Se debe construir una tabla de este tipo, debe ir el número del tamiz, su diámetro y el correspondiente peso retenido en cada uno. Este peso no esta corregido, por lo tanto solo deben anotar las medidas obtenidas. Luego para el material entre la malla 2 ½” y 3/8”, se calculan los porcentajes retenidos en cada malla, con respecto al total del material (22460 gr), o sea: para 2” el % retenido es (570/22460)*100%=2.54 y así con el resto de las mallas. Posteriormente se calcula el % que pasa, el cual corresponde simplemente a la resta del porcentaje de una determinada malla con el de la malla anterior, o sea: malla % ret. % que pasa 2” = 97.46 1 ½” = 89.36 Y asi hasta la malla 3/8”.

41 Ejemplo ilustrativo Debido a que bajo la malla #4 solo se hizo pasar un total de 300gr de material, se debe corregir este porcentaje con respecto al total de la muestra, por lo cual se realiza la relación: % retenido malla #4 = (70.0 / 300 )*16 = 3.73 % % retenido malla #8 = (70.0 / 300 )*15.13 = 3.53 % Y así sucesivamente con el resto de las mallas y luego se calcula el porcentaje que pasa de manera similar al anterior.

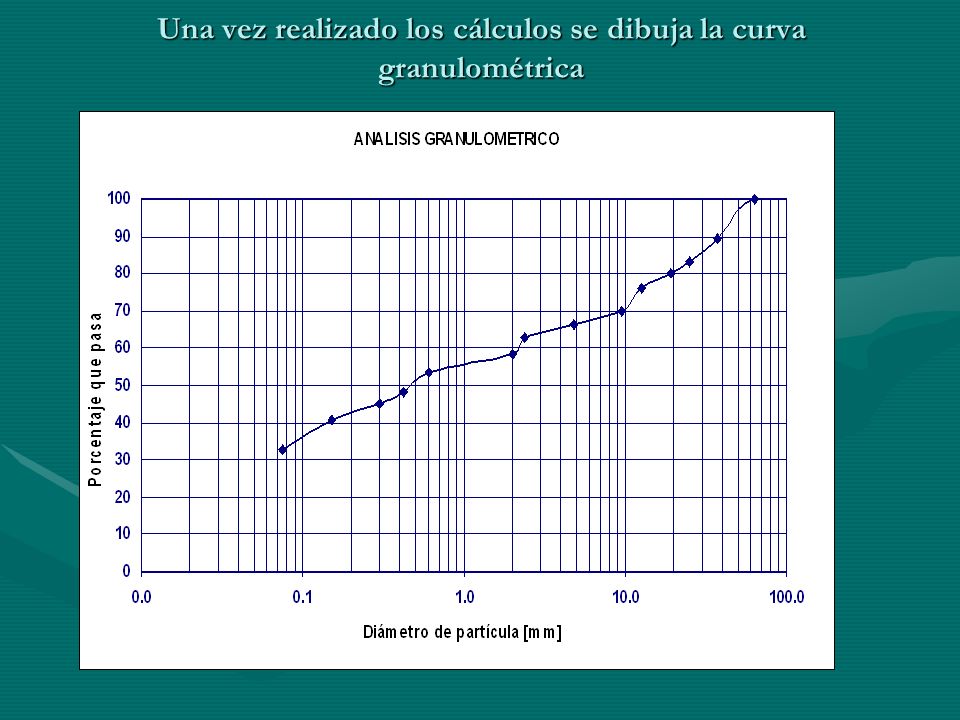

42 Una vez realizado los cálculos se dibuja la curva granulométrica

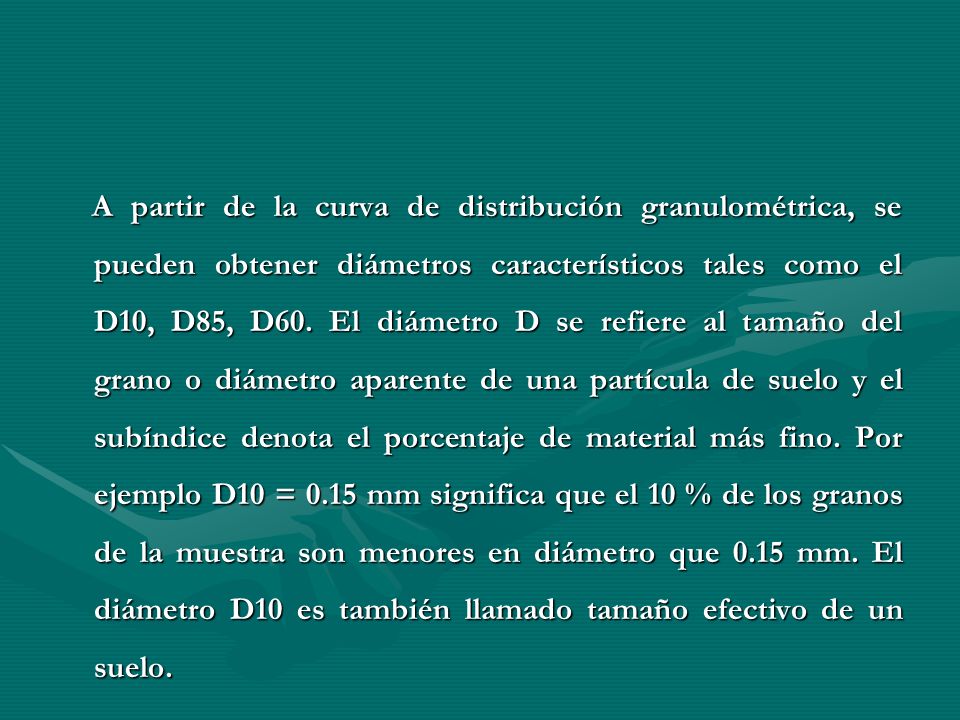

43 A partir de la curva de distribución granulométrica, se pueden obtener diámetros característicos tales como el D10, D85, D60. El diámetro D se refiere al tamaño del grano o diámetro aparente de una partícula de suelo y el subíndice denota el porcentaje de material más fino. Por ejemplo D10 = 0.15 mm significa que el 10 % de los granos de la muestra son menores en diámetro que 0.15 mm. El diámetro D10 es también llamado tamaño efectivo de un suelo.

44 6. Ensayo granulométrico

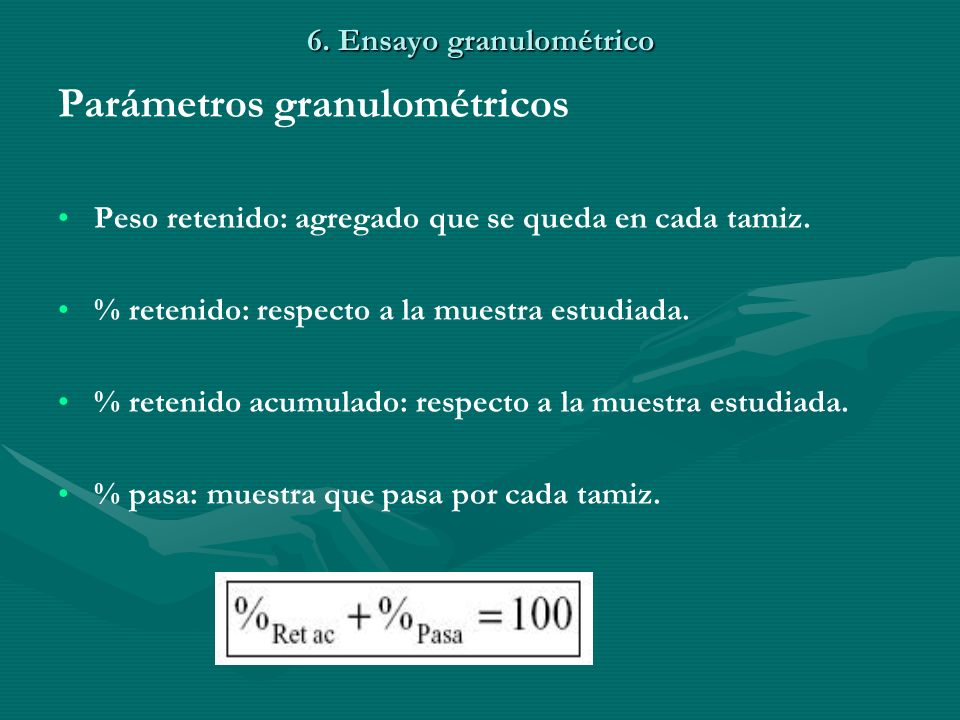

Parámetros granulométricos Peso retenido: agregado que se queda en cada tamiz. % retenido: respecto a la muestra estudiada. % retenido acumulado: respecto a la muestra estudiada. % pasa: muestra que pasa por cada tamiz.

45 Módulo granulométrico

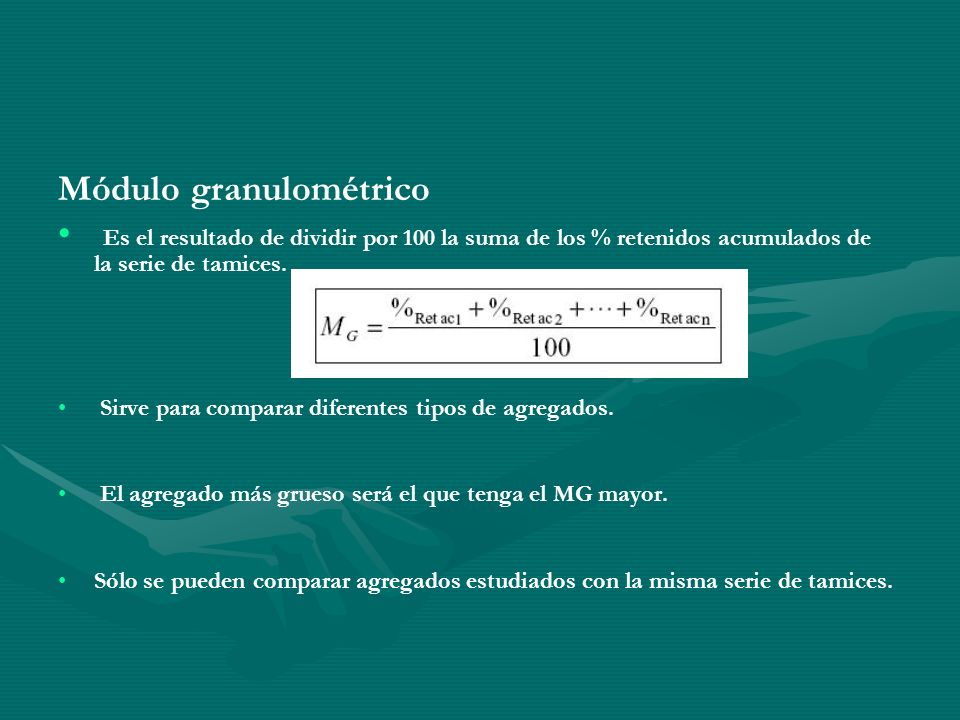

Es el resultado de dividir por 100 la suma de los % retenidos acumulados de la serie de tamices. Sirve para comparar diferentes tipos de agregados. El agregado más grueso será el que tenga el MG mayor. Sólo se pueden comparar agregados estudiados con la misma serie de tamices.

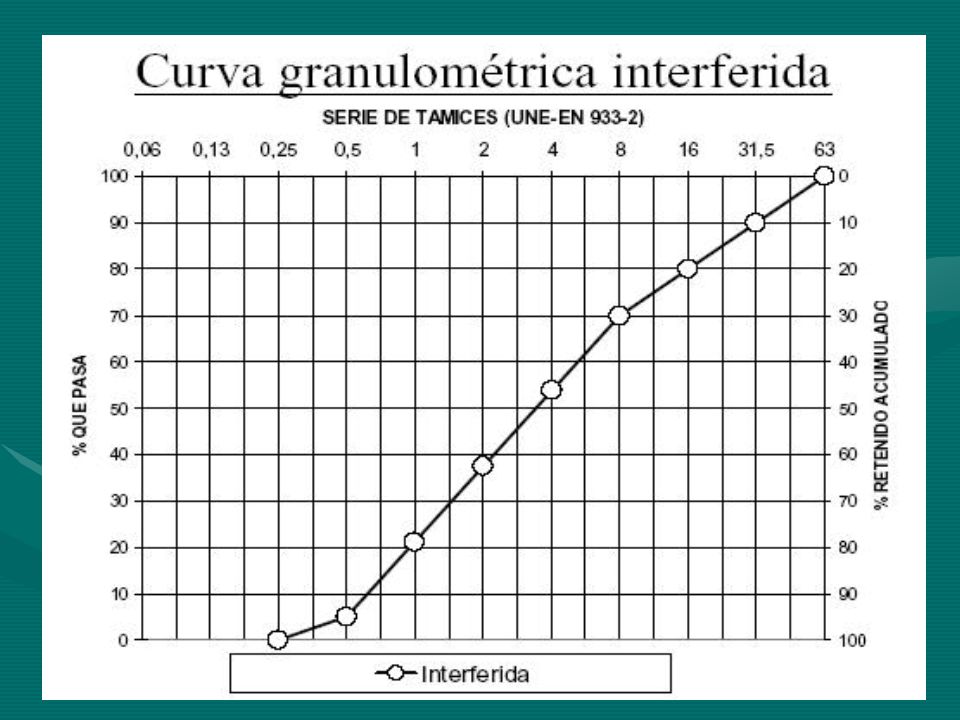

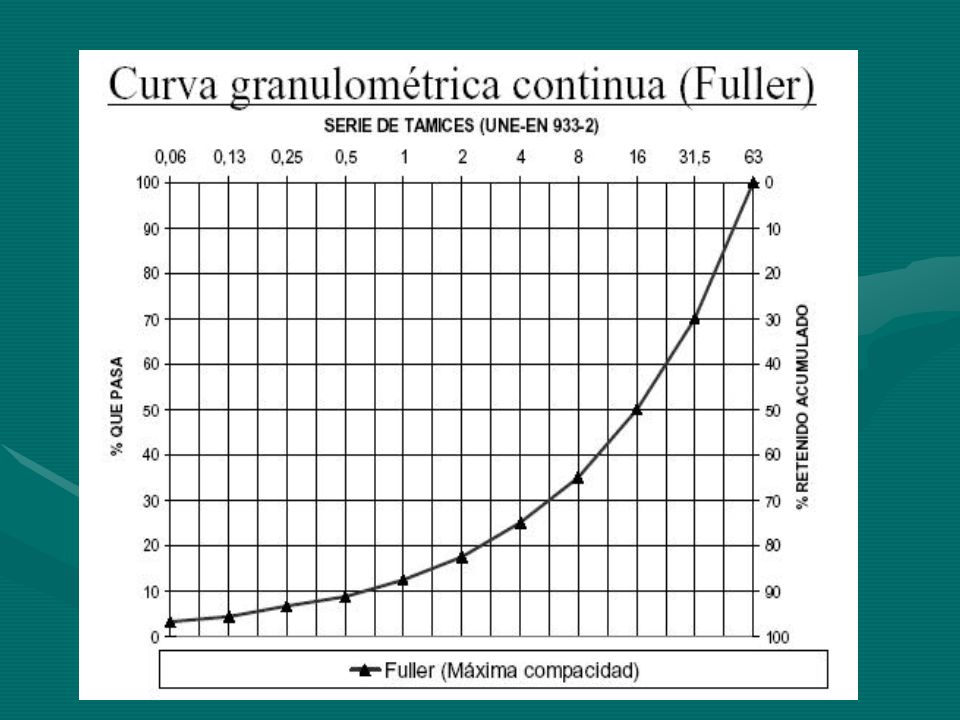

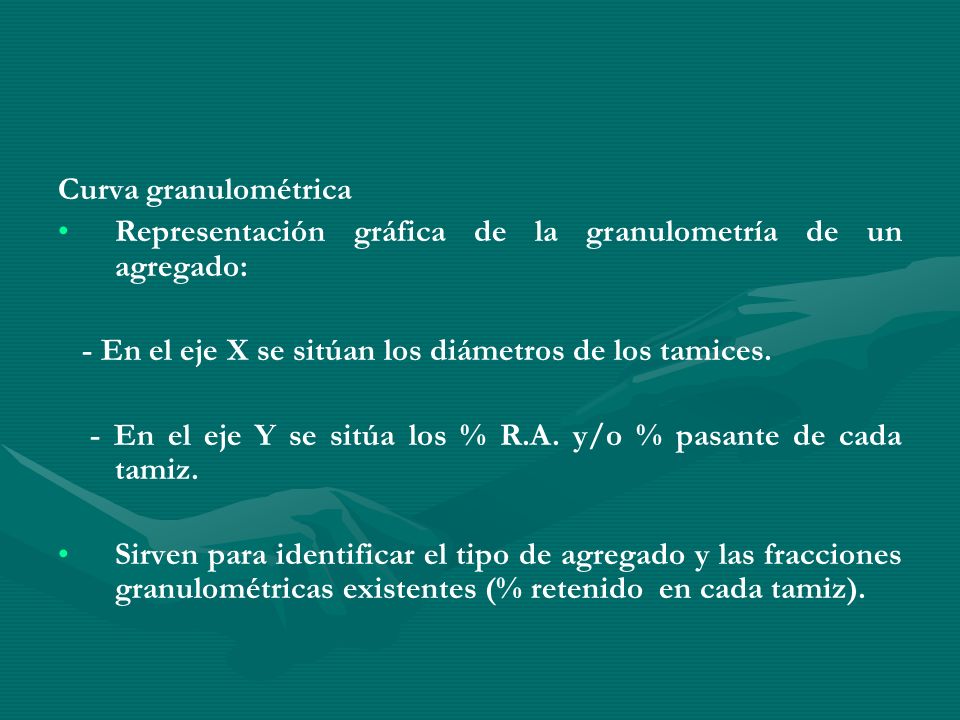

46 Curva granulométrica Representación gráfica de la granulometría de un agregado: - En el eje X se sitúan los diámetros de los tamices. - En el eje Y se sitúa los % R.A. y/o % pasante de cada tamiz. Sirven para identificar el tipo de agregado y las fracciones granulométricas existentes (% retenido en cada tamiz).

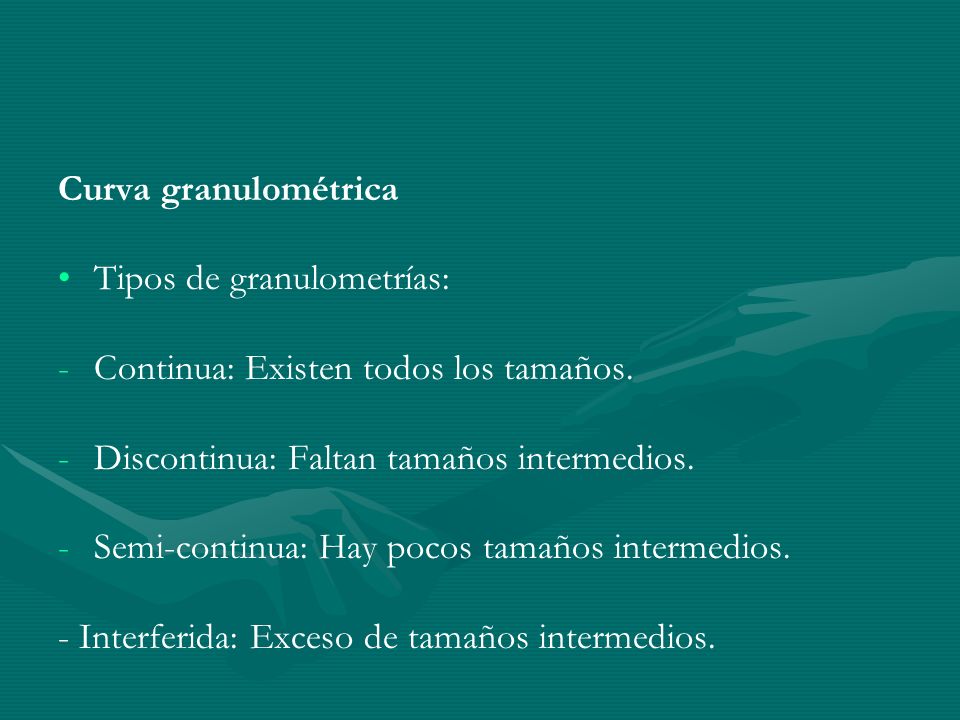

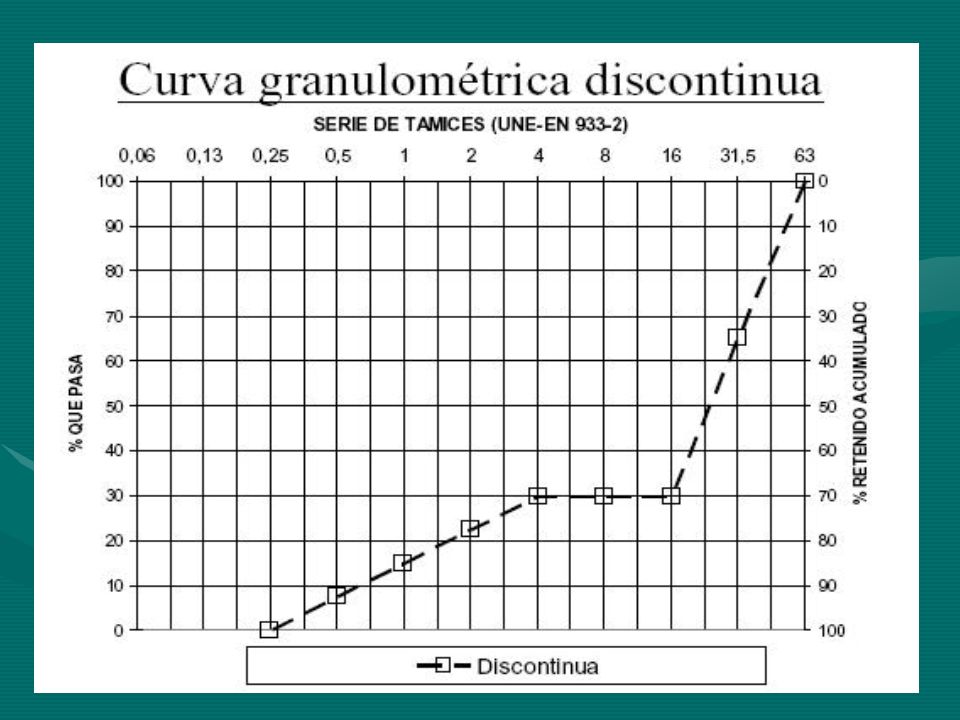

47 Curva granulométrica Tipos de granulometrías: Continua: Existen todos los tamaños. Discontinua: Faltan tamaños intermedios. Semi-continua: Hay pocos tamaños intermedios. - Interferida: Exceso de tamaños intermedios.

48

49

50

51

52 Asentamiento recomendable: entre10 y12 cm.

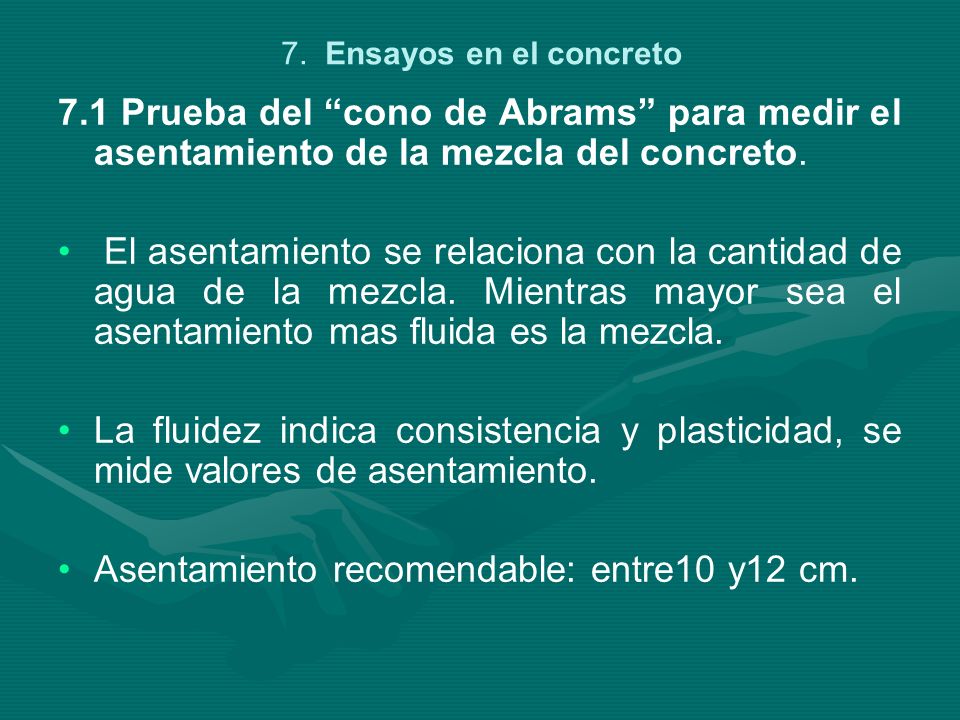

7. Ensayos en el concreto 7.1 Prueba del “cono de Abrams” para medir el asentamiento de la mezcla del concreto. El asentamiento se relaciona con la cantidad de agua de la mezcla. Mientras mayor sea el asentamiento mas fluida es la mezcla. La fluidez indica consistencia y plasticidad, se mide valores de asentamiento. Asentamiento recomendable: entre10 y12 cm.

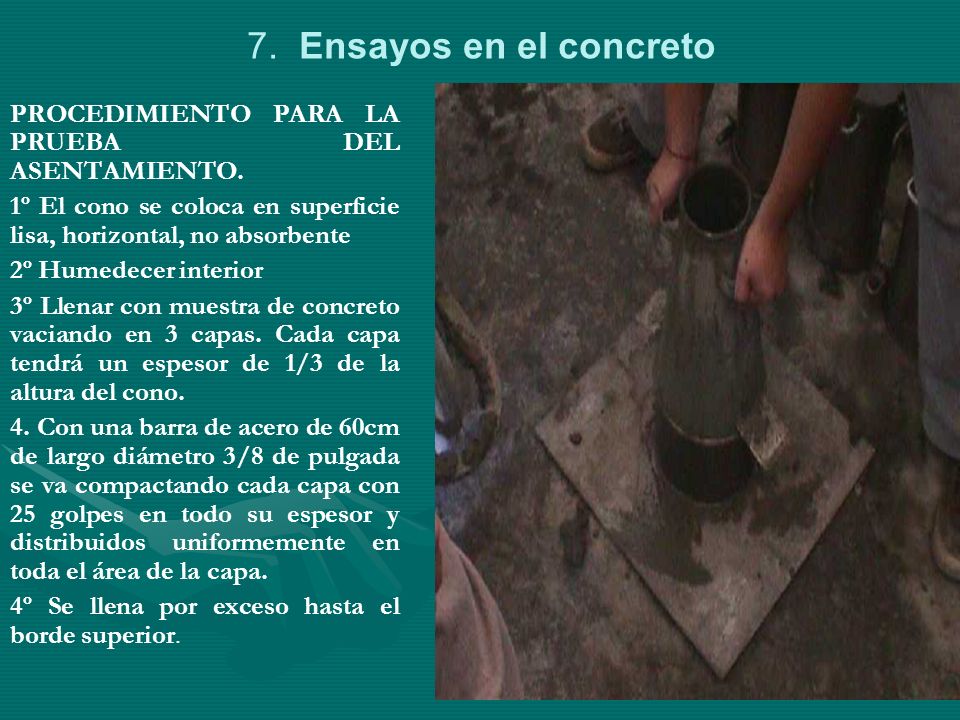

53 7. Ensayos en el concreto PROCEDIMIENTO PARA LA PRUEBA DEL ASENTAMIENTO. 1º El cono se coloca en superficie lisa, horizontal, no absorbente 2º Humedecer interior 3º Llenar con muestra de concreto vaciando en 3 capas. Cada capa tendrá un espesor de 1/3 de la altura del cono. 4. Con una barra de acero de 60cm de largo diámetro 3/8 de pulgada se va compactando cada capa con 25 golpes en todo su espesor y distribuidos uniformemente en toda el área de la capa. 4º Se llena por exceso hasta el borde superior.

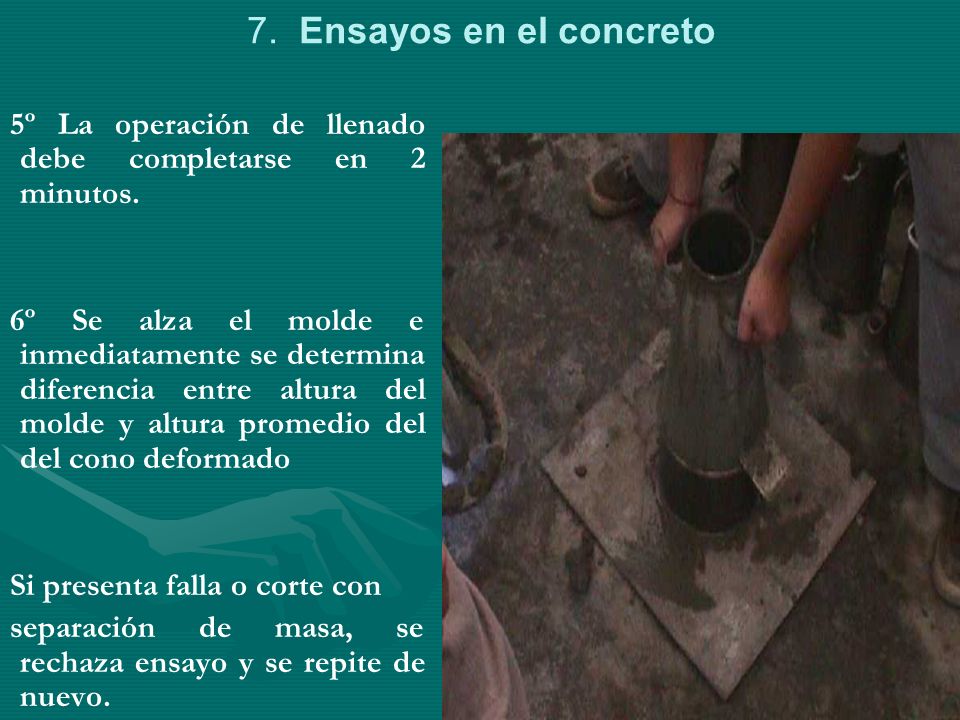

54 7. Ensayos en el concreto 5º La operación de llenado debe completarse en 2 minutos. 6º Se alza el molde e inmediatamente se determina diferencia entre altura del molde y altura promedio del del cono deformado Si presenta falla o corte con separación de masa, se rechaza ensayo y se repite de nuevo.

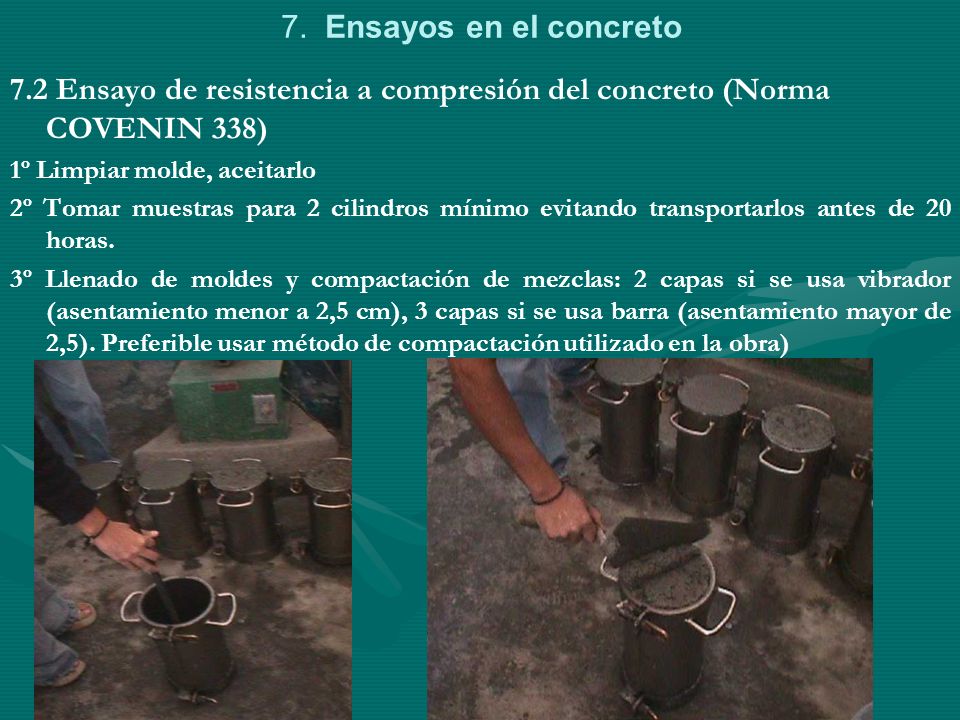

55 7. Ensayos en el concreto 7.2 Ensayo de resistencia a compresión del concreto (Norma COVENIN 338) 1º Limpiar molde, aceitarlo 2º Tomar muestras para 2 cilindros mínimo evitando transportarlos antes de 20 horas. 3º Llenado de moldes y compactación de mezclas: 2 capas si se usa vibrador (asentamiento menor a 2,5 cm), 3 capas si se usa barra (asentamiento mayor de 2,5). Preferible usar método de compactación utilizado en la obra)

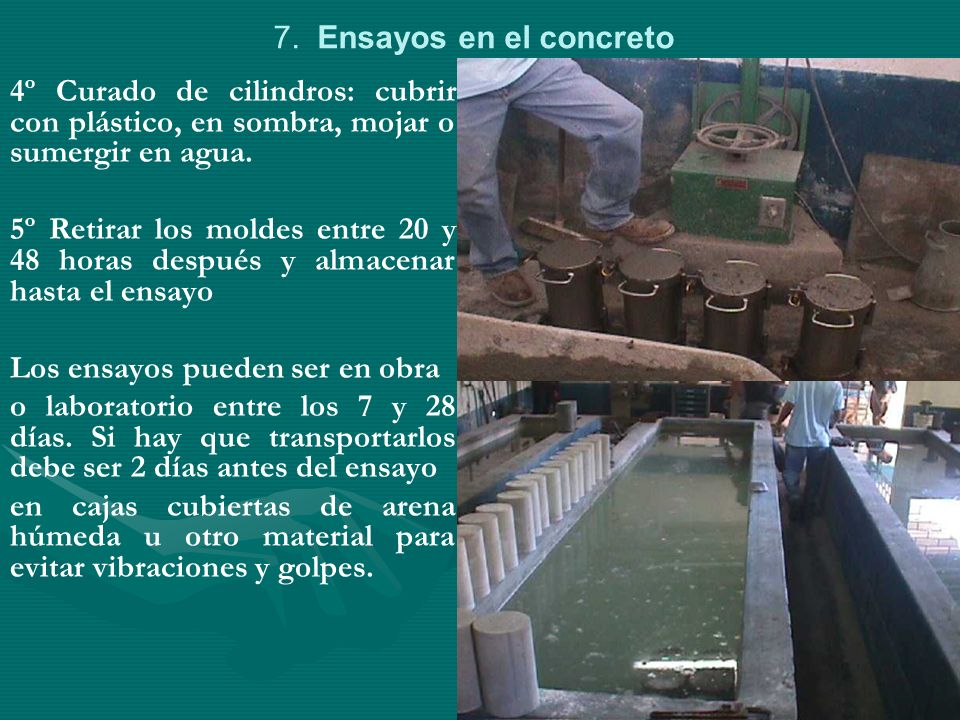

56 7. Ensayos en el concreto 4º Curado de cilindros: cubrir con plástico, en sombra, mojar o sumergir en agua. 5º Retirar los moldes entre 20 y 48 horas después y almacenar hasta el ensayo Los ensayos pueden ser en obra o laboratorio entre los 7 y 28 días. Si hay que transportarlos debe ser 2 días antes del ensayo en cajas cubiertas de arena húmeda u otro material para evitar vibraciones y golpes.

57 7. Ensayos en el concreto 6º Realización del ensayo.

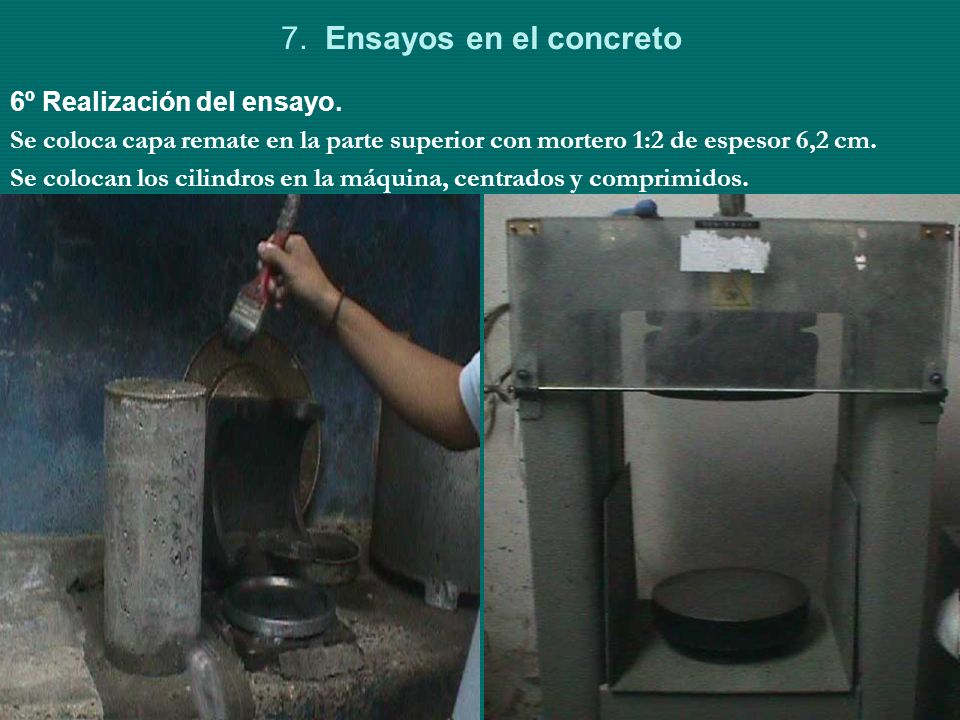

Se coloca capa remate en la parte superior con mortero 1:2 de espesor 6,2 cm. Se colocan los cilindros en la máquina, centrados y comprimidos.

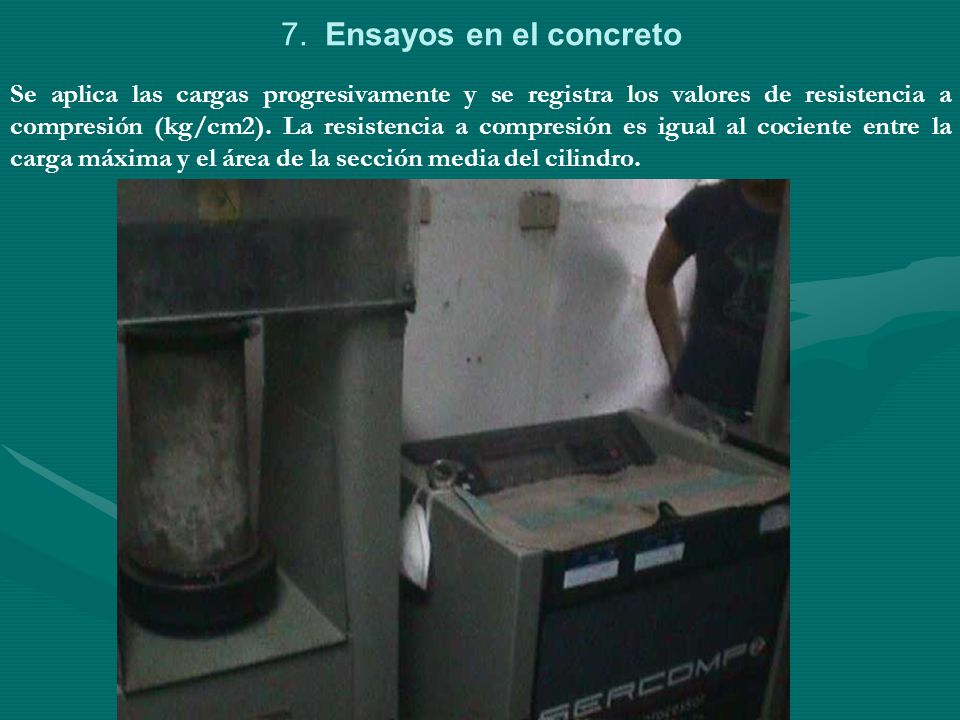

58 7. Ensayos en el concreto Se aplica las cargas progresivamente y se registra los valores de resistencia a compresión (kg/cm2). La resistencia a compresión es igual al cociente entre la carga máxima y el área de la sección media del cilindro.

59 FASES DE FABRICACIÓN DEL CONCRETO

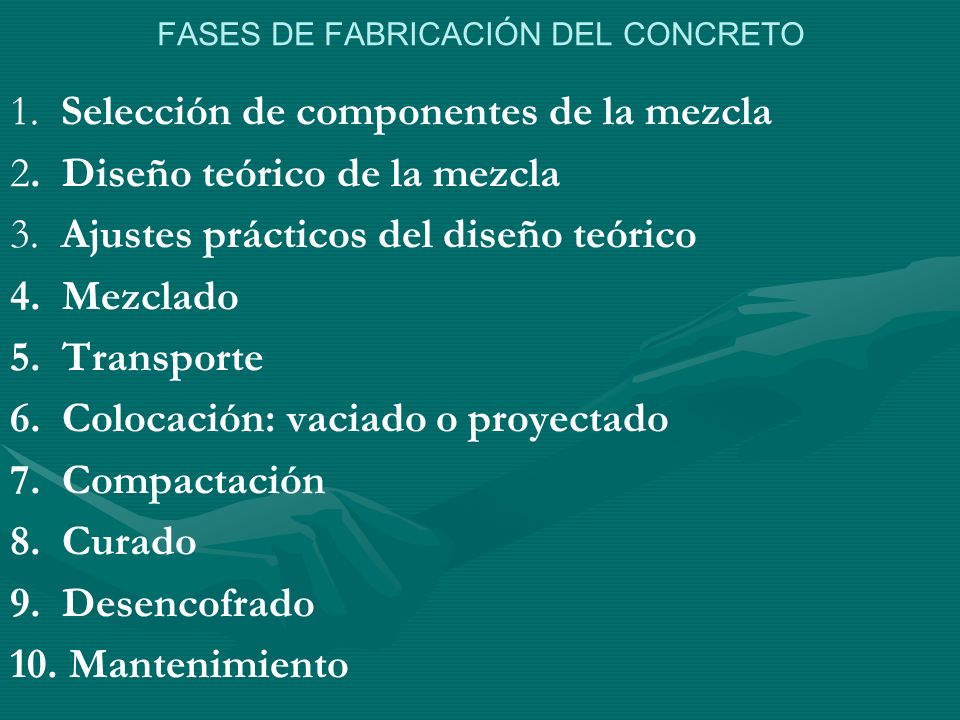

1. Selección de componentes de la mezcla 2. Diseño teórico de la mezcla 3. Ajustes prácticos del diseño teórico 4. Mezclado 5. Transporte 6. Colocación: vaciado o proyectado 7. Compactación 8. Curado 9. Desencofrado 10. Mantenimiento

60 FASES DE FABRICACIÓN DEL CONCRETO

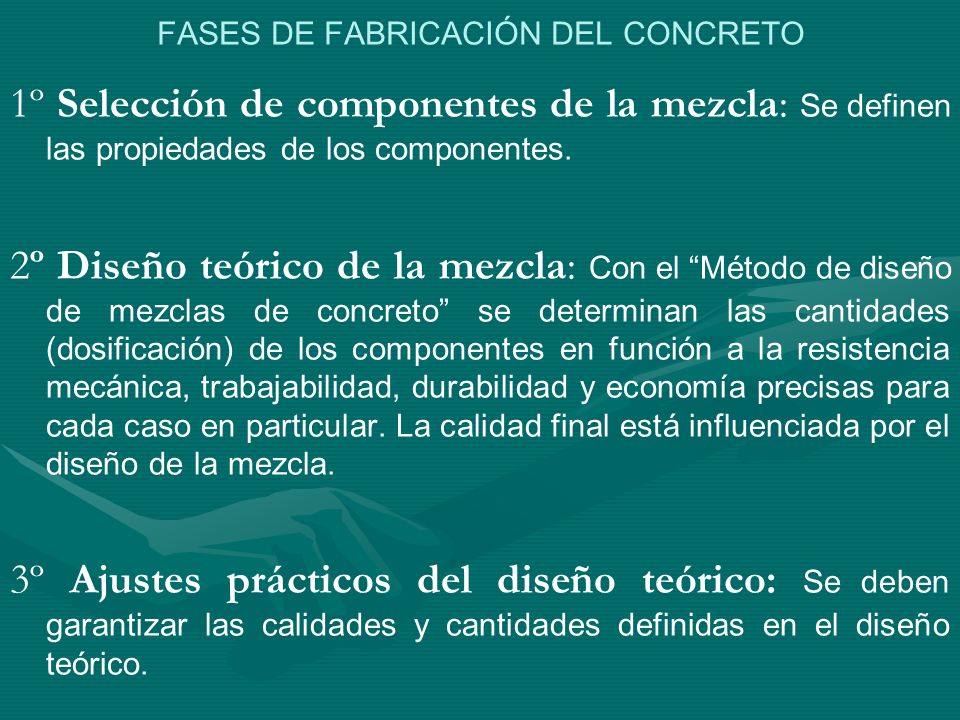

1º Selección de componentes de la mezcla: Se definen las propiedades de los componentes. 2º Diseño teórico de la mezcla: Con el “Método de diseño de mezclas de concreto” se determinan las cantidades (dosificación) de los componentes en función a la resistencia mecánica, trabajabilidad, durabilidad y economía precisas para cada caso en particular. La calidad final está influenciada por el diseño de la mezcla. 3º Ajustes prácticos del diseño teórico: Se deben garantizar las calidades y cantidades definidas en el diseño teórico.

61 FASES DE FABRICACIÓN DEL CONCRETO

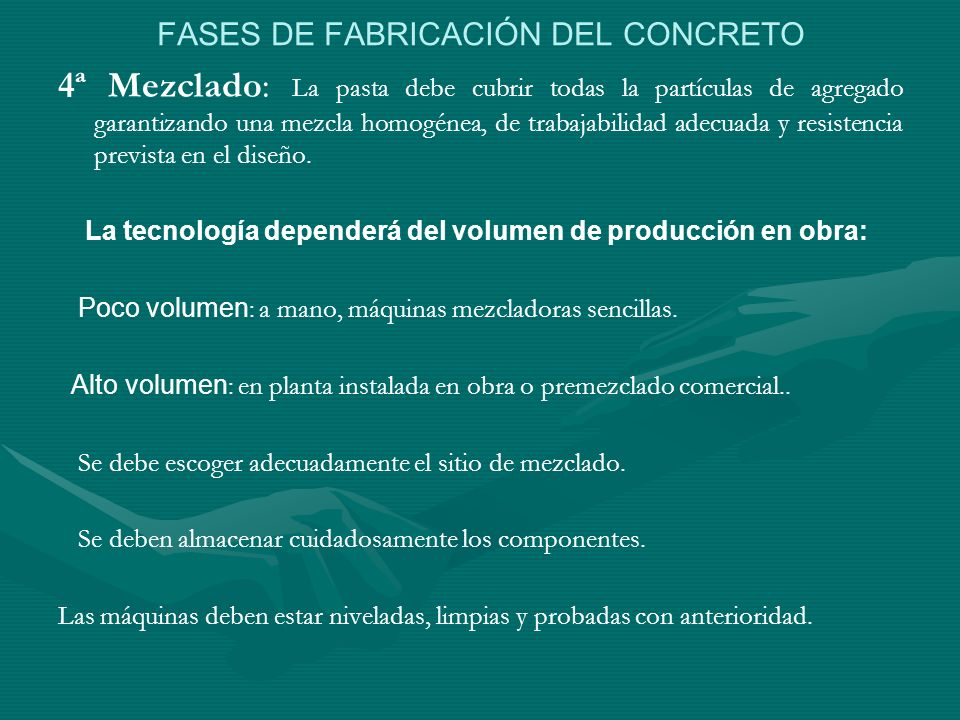

4ª Mezclado: La pasta debe cubrir todas la partículas de agregado garantizando una mezcla homogénea, de trabajabilidad adecuada y resistencia prevista en el diseño. La tecnología dependerá del volumen de producción en obra: Poco volumen: a mano, máquinas mezcladoras sencillas. Alto volumen: en planta instalada en obra o premezclado comercial.. Se debe escoger adecuadamente el sitio de mezclado. Se deben almacenar cuidadosamente los componentes. Las máquinas deben estar niveladas, limpias y probadas con anterioridad.

62 FASES DE FABRICACIÓN DEL CONCRETO

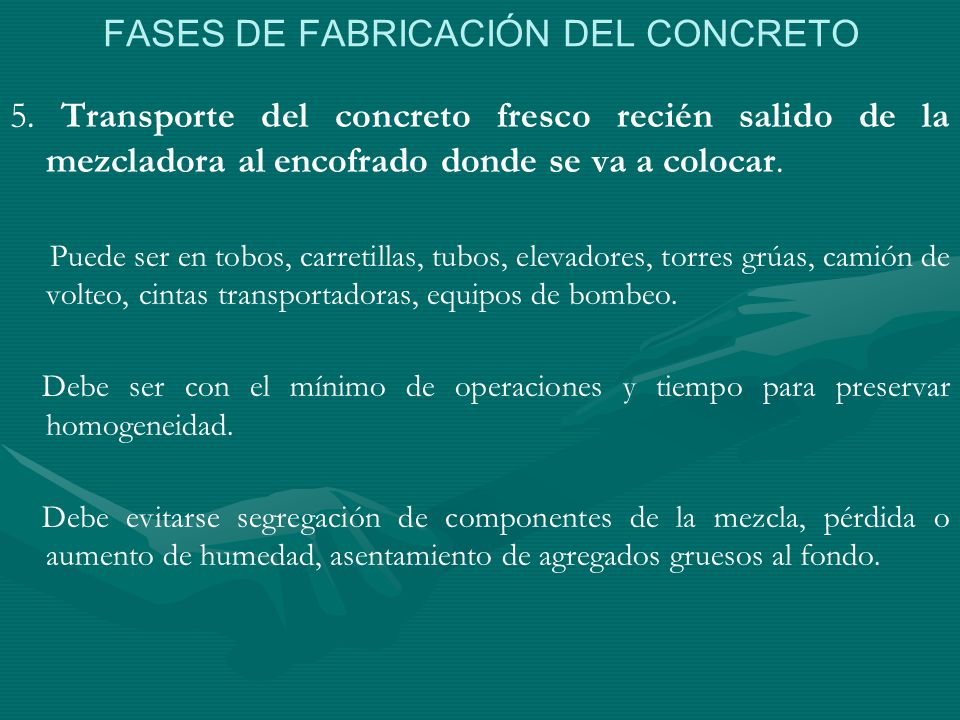

5. Transporte del concreto fresco recién salido de la mezcladora al encofrado donde se va a colocar. Puede ser en tobos, carretillas, tubos, elevadores, torres grúas, camión de volteo, cintas transportadoras, equipos de bombeo. Debe ser con el mínimo de operaciones y tiempo para preservar homogeneidad. Debe evitarse segregación de componentes de la mezcla, pérdida o aumento de humedad, asentamiento de agregados gruesos al fondo.

63 FASES DE FABRICACIÓN DEL CONCRETO

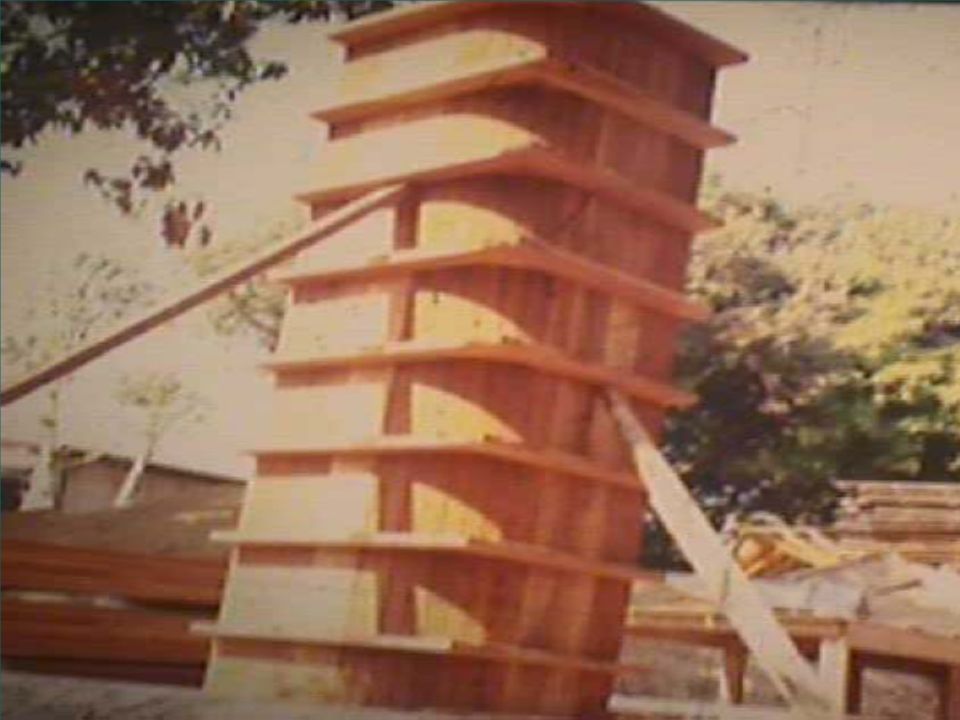

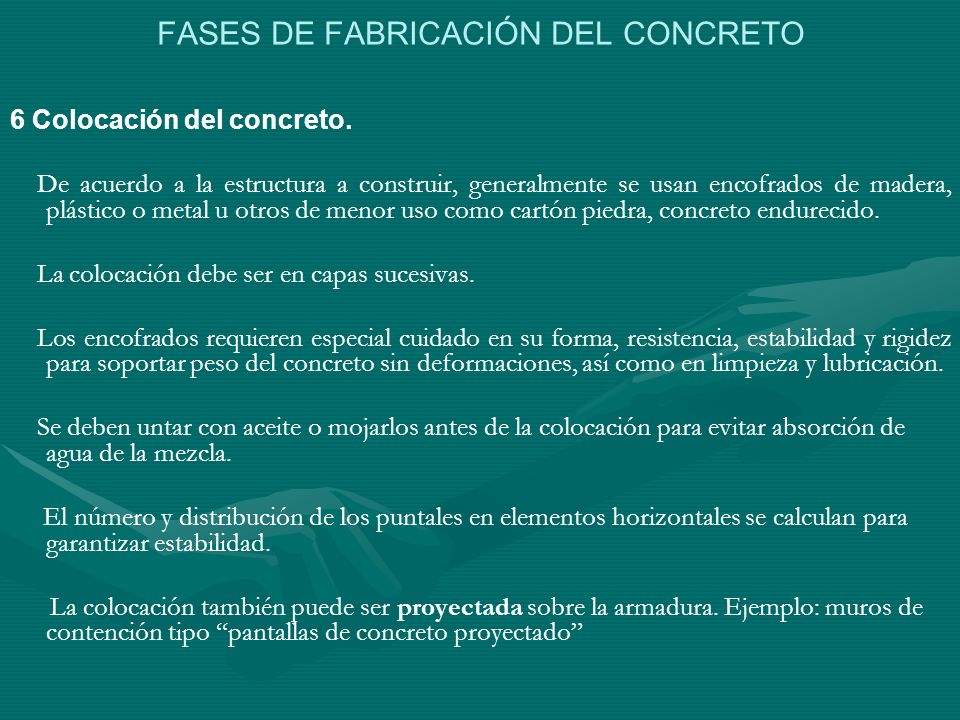

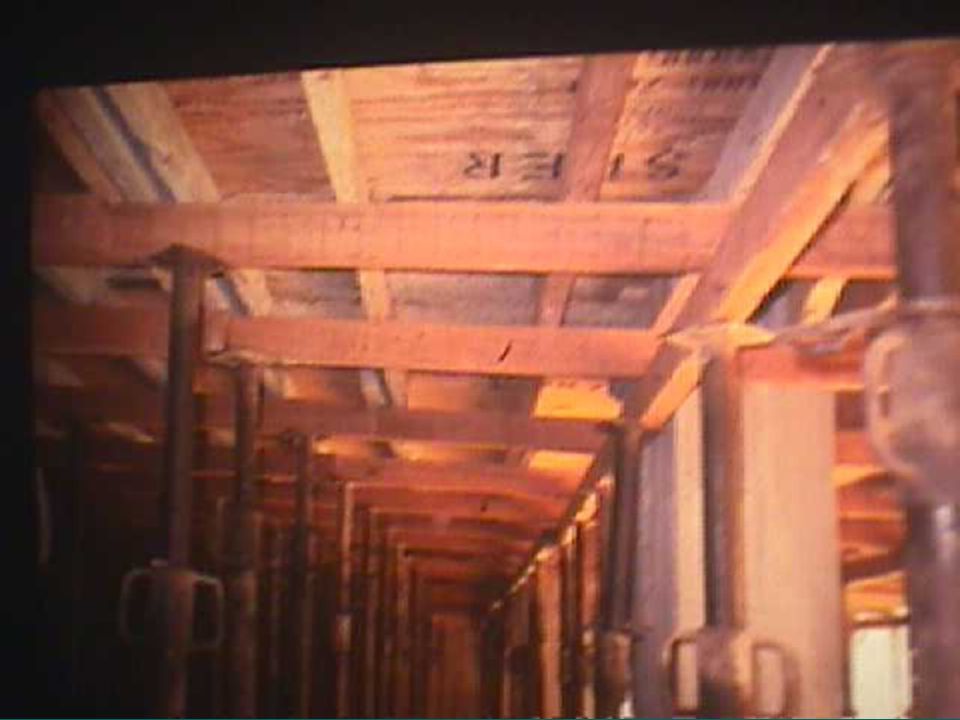

6 Colocación del concreto. De acuerdo a la estructura a construir, generalmente se usan encofrados de madera, plástico o metal u otros de menor uso como cartón piedra, concreto endurecido. La colocación debe ser en capas sucesivas. Los encofrados requieren especial cuidado en su forma, resistencia, estabilidad y rigidez para soportar peso del concreto sin deformaciones, así como en limpieza y lubricación. Se deben untar con aceite o mojarlos antes de la colocación para evitar absorción de agua de la mezcla. El número y distribución de los puntales en elementos horizontales se calculan para garantizar estabilidad. La colocación también puede ser proyectada sobre la armadura. Ejemplo: muros de contención tipo “pantallas de concreto proyectado”

64

65

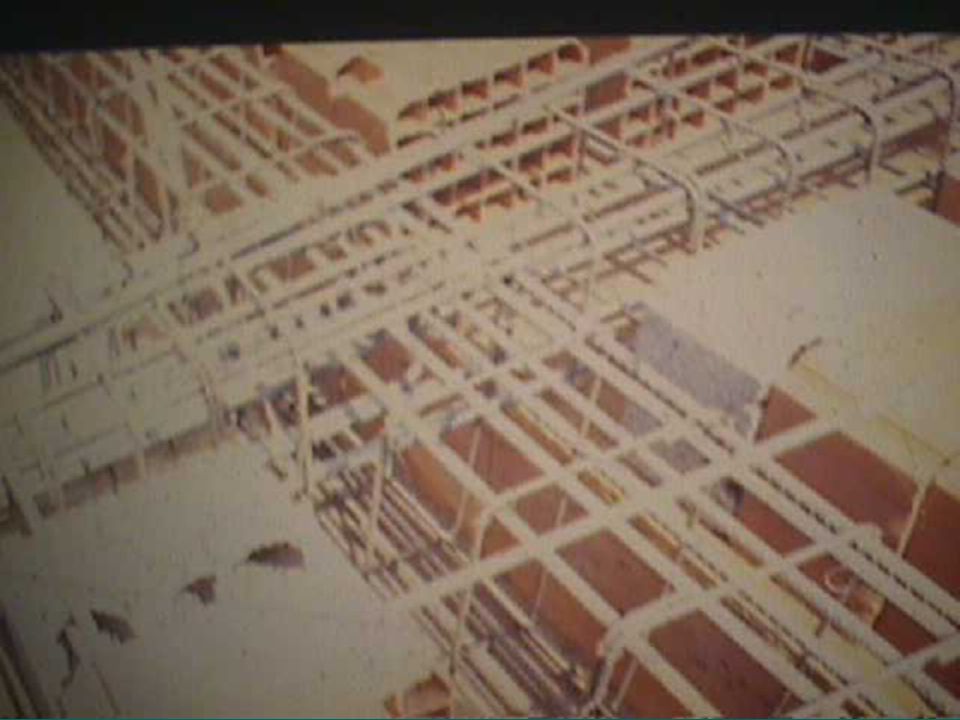

66

67 FASES DE FABRICACIÓN DEL CONCRETO

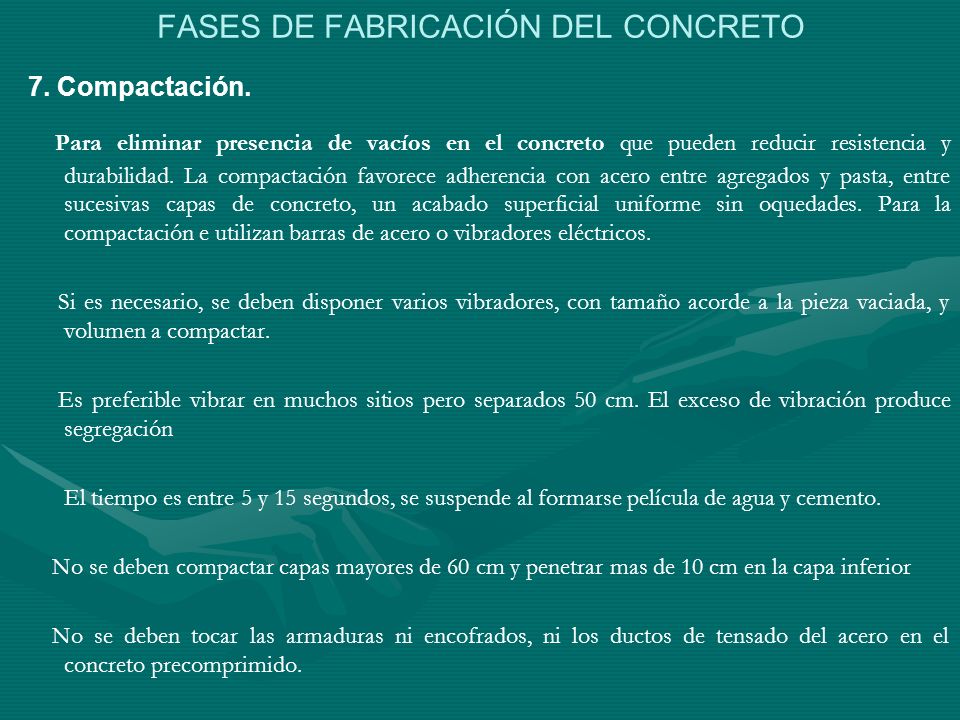

7. Compactación. Para eliminar presencia de vacíos en el concreto que pueden reducir resistencia y durabilidad. La compactación favorece adherencia con acero entre agregados y pasta, entre sucesivas capas de concreto, un acabado superficial uniforme sin oquedades. Para la compactación e utilizan barras de acero o vibradores eléctricos. Si es necesario, se deben disponer varios vibradores, con tamaño acorde a la pieza vaciada, y volumen a compactar. Es preferible vibrar en muchos sitios pero separados 50 cm. El exceso de vibración produce segregación El tiempo es entre 5 y 15 segundos, se suspende al formarse película de agua y cemento. No se deben compactar capas mayores de 60 cm y penetrar mas de 10 cm en la capa inferior No se deben tocar las armaduras ni encofrados, ni los ductos de tensado del acero en el concreto precomprimido.

68 FASES DE FABRICACIÓN DEL CONCRETO

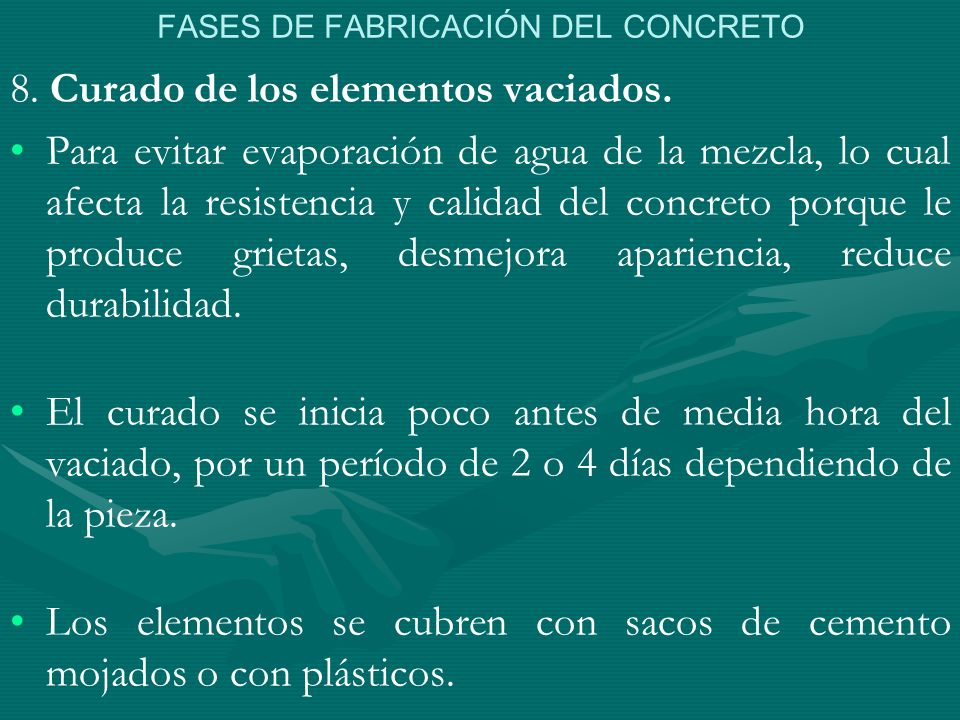

8. Curado de los elementos vaciados. Para evitar evaporación de agua de la mezcla, lo cual afecta la resistencia y calidad del concreto porque le produce grietas, desmejora apariencia, reduce durabilidad. El curado se inicia poco antes de media hora del vaciado, por un período de 2 o 4 días dependiendo de la pieza. Los elementos se cubren con sacos de cemento mojados o con plásticos.

69 FASES DE FABRICACIÓN DEL CONCRETO

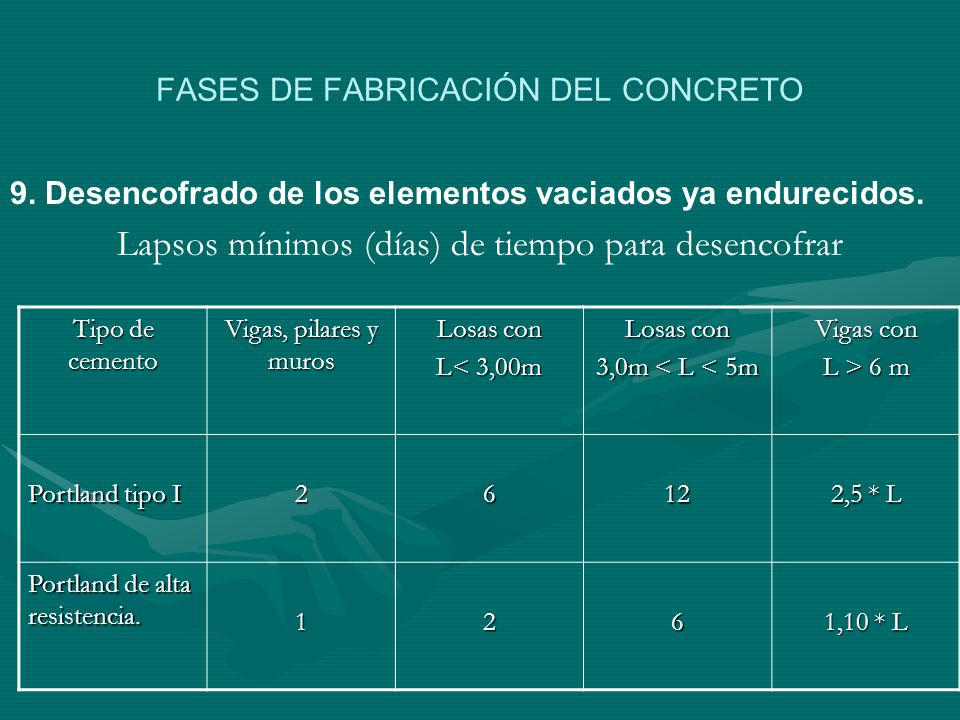

9. Desencofrado de los elementos vaciados ya endurecidos. Lapsos mínimos (días) de tiempo para desencofrar Tipo de cemento Vigas, pilares y muros Losas con L< 3,00m 3,0m < L < 5m Vigas con L > 6 m Portland tipo I 2 6 12 2,5 * L Portland de alta resistencia. 1 1,10 * L
