Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD.

Presentación del tema: "Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD."— Transcripción de la presentación:

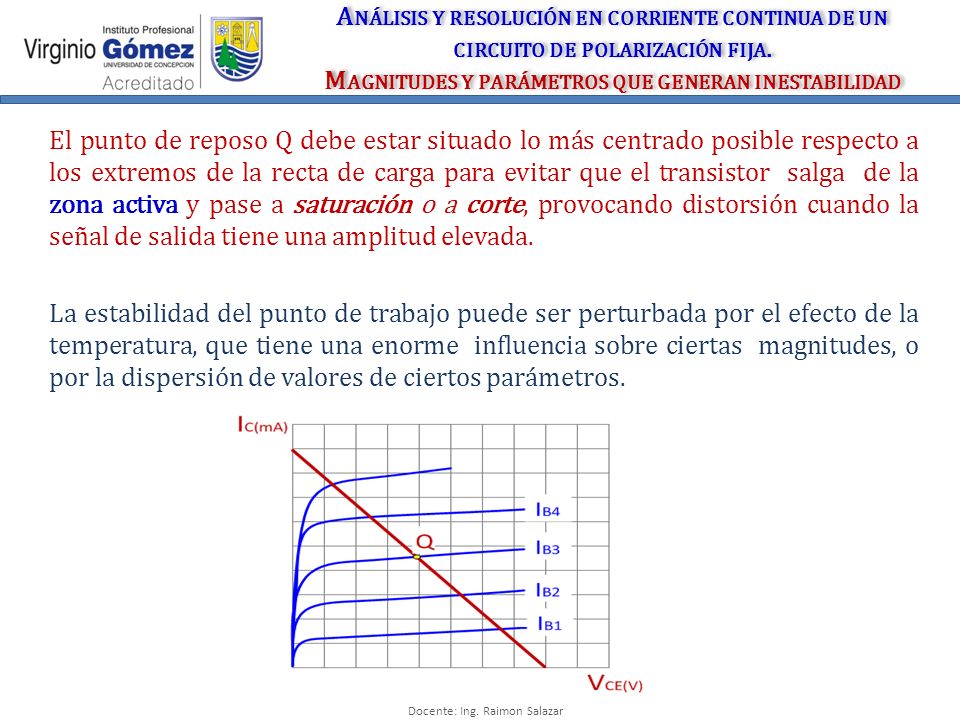

1 Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD El punto de reposo Q debe estar situado lo más centrado posible respecto a los extremos de la recta de carga para evitar que el transistor salga de la zona activa y pase a saturación o a corte, provocando distorsión cuando la señal de salida tiene una amplitud elevada. La estabilidad del punto de trabajo puede ser perturbada por el efecto de la temperatura, que tiene una enorme influencia sobre ciertas magnitudes, o por la dispersión de valores de ciertos parámetros.

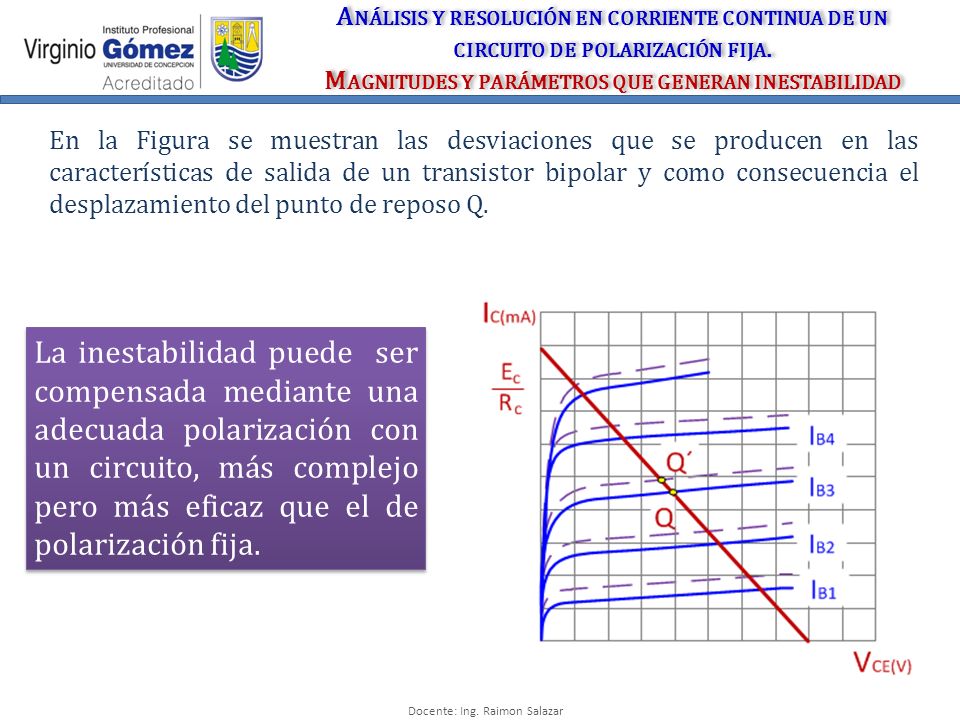

2 Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD En la Figura se muestran las desviaciones que se producen en las características de salida de un transistor bipolar y como consecuencia el desplazamiento del punto de reposo Q. La inestabilidad puede ser compensada mediante una adecuada polarización con un circuito, más complejo pero más eficaz que el de polarización fija.

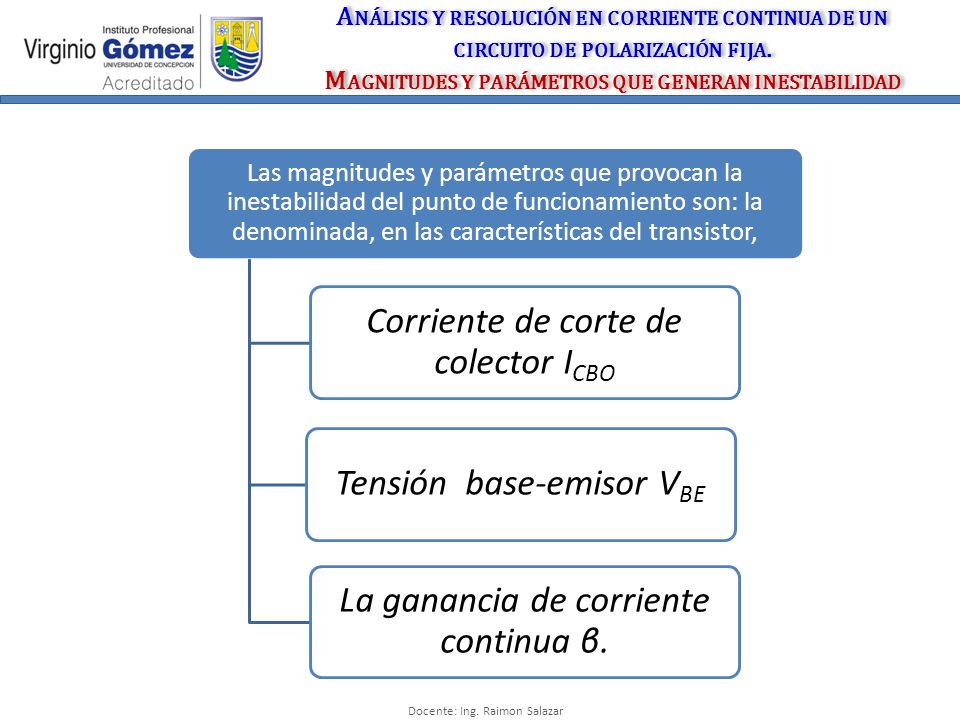

3 Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD Las magnitudes y parámetros que provocan la inestabilidad del punto de funcionamiento son: la denominada, en las características del transistor, Corriente de corte de colector ICBO Tensión base-emisor VBE La ganancia de corriente continua β.

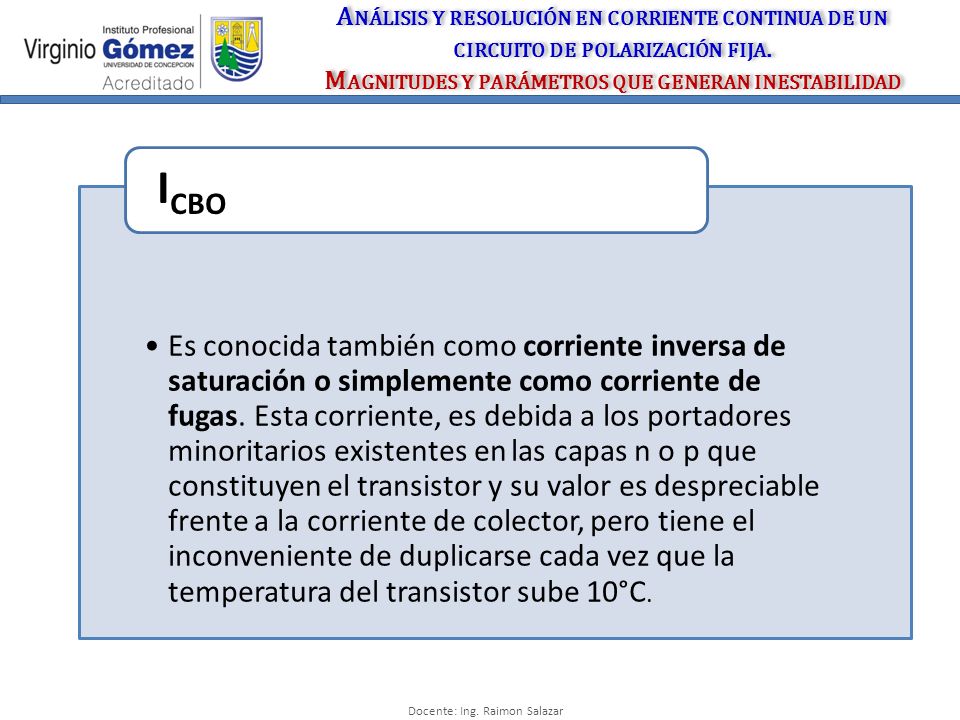

4 Docente: Ing. Raimon Salazar A NÁLISIS Y RESOLUCIÓN EN CORRIENTE CONTINUA DE UN CIRCUITO DE POLARIZACIÓN FIJA. M AGNITUDES Y PARÁMETROS QUE GENERAN INESTABILIDAD Es conocida también como corriente inversa de saturación o simplemente como corriente de fugas. Esta corriente, es debida a los portadores minoritarios existentes en las capas n o p que constituyen el transistor y su valor es despreciable frente a la corriente de colector, pero tiene el inconveniente de duplicarse cada vez que la temperatura del transistor sube 10°C. ICBO
