AUTORES: Miguel Angel Vera Antonio Bravo UNIVERSIDAD NACIONAL EXPERIMENTAL DEL TÁCHIRA DECANATO DE INVESTIGACIÓN I CONGRESO DE COMPUTACIÓN APLICADA San.

Presentación del tema: "AUTORES: Miguel Angel Vera Antonio Bravo UNIVERSIDAD NACIONAL EXPERIMENTAL DEL TÁCHIRA DECANATO DE INVESTIGACIÓN I CONGRESO DE COMPUTACIÓN APLICADA San."— Transcripción de la presentación:

1

2 AUTORES: Miguel Angel Vera Antonio Bravo UNIVERSIDAD NACIONAL EXPERIMENTAL DEL TÁCHIRA DECANATO DE INVESTIGACIÓN I CONGRESO DE COMPUTACIÓN APLICADA San Cristóbal, Octubre 2006

3 EXTRACCIÓN DE LA FORMA VENTRICULAR IMÁGENES DE ANGIOGRAFÍA DIGITALIZADAS (I.A.D) FUNCIÓN VENTRICULAR

4 CONTORNOS VENTRICULARES

5 EN ATENCIÓN A LA NATURALEZA DEL PROBLEMA PLANTEADO Y DE ACUERDO A INVESTIGACIONES PREVIAS, SE DECIDIÓ TRABAJAR CON: R.N.A multicapa alimentadas hacia delante y entrenadas con el algoritmo de Retropropagación Resilente (RBP).R.N.A multicapa alimentadas hacia delante y entrenadas con el algoritmo de Retropropagación Resilente (RBP).

6 I.A.D APEX REG. ANT. V.AREG. POST. V.P Extracción de marcadores anatómicos VECTORES DE 961 COMP. SUBIMÁGENES DE 31*31 Px Genera Convertidas IMÁGENES BAJADAS DE INTERNET (“BASURA”) BASES DE DATOS (BD) Construcción R.N.A. Entrada Target PROCESOS TRAINNIGVALIDATION TEST SIMULACIÓNBOOSTRAPING ADAPTACIÓN Sometidas a De

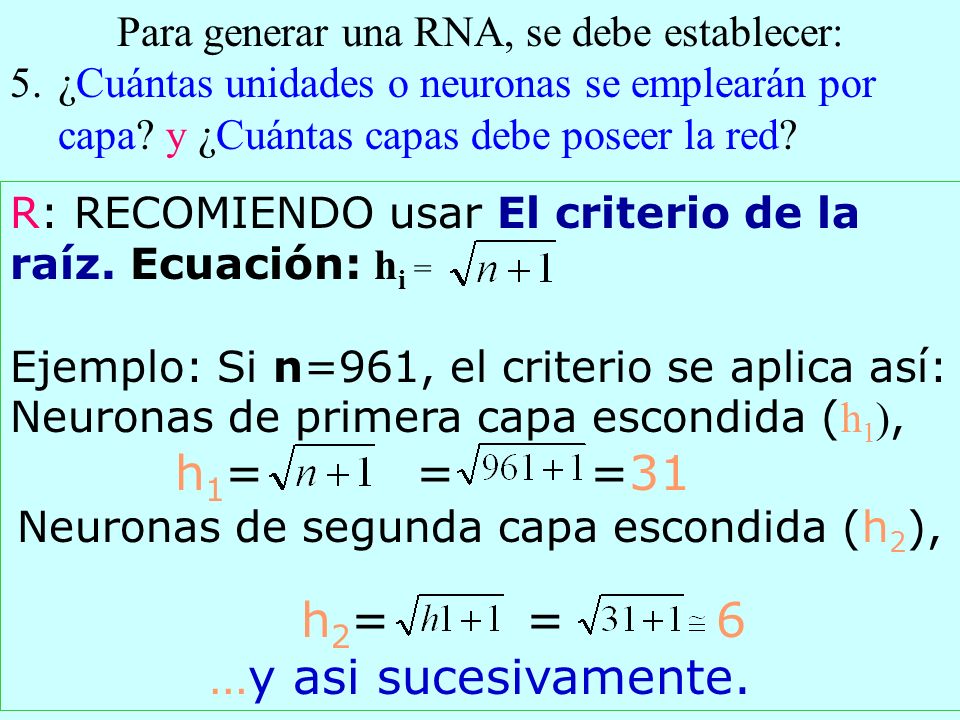

7 Para generar una RNA, se debe establecer: 5.¿Cuántas unidades o neuronas se emplearán por capa? y ¿Cuántas capas debe poseer la red? R: RECOMIENDO usar El criterio de la raíz. Ecuación: h i = Ejemplo: Si n=961, el criterio se aplica así: Neuronas de primera capa escondida ( h 1 ), h 1 = = =31 Neuronas de segunda capa escondida (h 2 ), h 2 = = 6 …y asi sucesivamente.

8 Generación de la RNA RNA=newff(minmax(p),[31,7,2,1], {'tansig','tansig','tansig','tansig'},'trainrp'); Establecimiento de los parámetros a usar de RBP. RNA.trainParam.show=10; RNA.trainParam.epochs=100; RNA.trainParam.goal=1e-14; RNA.trainParam.min_grad=1e-015;

9 Entrenamiento, validación y test de la red. [RNA,tr]=train(RNA,p,t,[],[],val,test);

10 A partir de la información obtenida, se diseño una red neural, con la siguiente configuración: 961:31:6:2:1

11 RESULTADOS # de la ImagenCOORDENADA FINAL VPVAAP 1(0,0)(198,173)(282,263) 2(129,193)(195,169)(285,260) 3(121,191)(163,129)(298,285) 4(119,188)(185,160)(305,301) 5(120,187)(169,137)(306,302) 6(121,185)(185,157)(306,302) 7(119,182)(0,0)(304,303) 8(204,256)(177,148)(304,307) 9(118,187)(180,155)(310,302) 10(0,0)(199,170)(0,0) 11(109,156)(210,182)(282,277) 12(96,127)(209,182)(284,261) 13(0,0)(200,171)(282,263) 14(0,0)(186,156)(281,266) 15(95,189)(176,143)(289,277) 16(117,192)(175,146)(298,296) 17(116,190)(181,154)(304,301) 18(118,189)(184,157)(304,303) 19(116,186)(177,146)(303,303) 20(160,222)(172,142)(307,310) 21(115,188)(180,153)(307,306)

12 RESULTADOS

13

14
