SISTEMA INTEGRADO DE ACCESO SATELITAL
EXPERIMENTO Nº 4 SISTEMA INTEGRADO DE ACCESO SATELITAL -.-
3
SISTEMA INTEGRADO DE ACCESO SATELITAL
Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-
4
SISTEMA INTEGRADO DE ACCESO SATELITAL
Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). PORTATIL PORTATIL
5
SISTEMA INTEGRADO DE ACCESO SATELITAL
Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). PORTATIL PORTATIL
6
SISTEMA INTEGRADO DE ACCESO SATELITAL
Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). -.- PORTATIL PORTATIL
7
SISTEMA INTEGRADO DE ACCESO SATELITAL
Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-
8
SISTEMA INTEGRADO DE ACCESO SATELITAL
Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.
9
SISTEMA INTEGRADO DE ACCESO SATELITAL
Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite
10
SISTEMA INTEGRADO DE ACCESO SATELITAL
Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite -.-
11
SISTEMA INTEGRADO DE ACCESO SATELITAL
Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : Comunicaciones de voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-
12

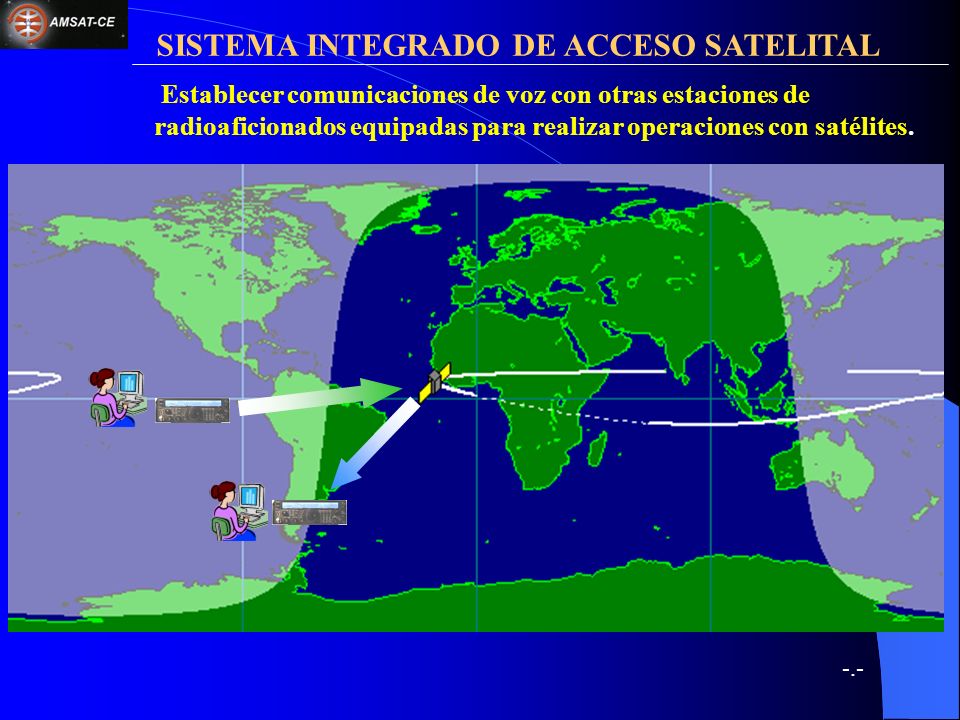

SISTEMA INTEGRADO DE ACCESO SATELITAL
Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-
13
SUBSISTEMAS PRINCIPALES
-.-
14
REPETIDORA DE VHF REPETIDORA VHF FM DUPLEXOR -.-
15
NODO SATELITAL & BBS -.- Software DOS 6.22 QEMM Deskview Satsked
Satlink FBB GW Node Fodtrack Hardware - PC Compatible - TNC Tiny II - Radio VHF COMPUTADOR VHF TNC -.-
16
FT-736R ESTACION TERRENA SATELITAL -.- PRE UHF FILTRO TNC NB96
INDICADOR ROTOR FODTRACK R O T O R AZ / EL CAT TX PTT TXD RXD LPT 1 RX FILTRO COMPUTADOR FT-736R 145 MHz 436 MHz TNC NB96 -.-
17
ENLACE DE REPETIDORAS VÍA SATÉLITE
FT-736R TNC NB96 PRE UHF R O T O R A Z / E L FODTRACK INDICADOR DEL ROTOR COMPUTADOR FILTRO INTERFAZ DE AUDIO Y CONTROL DUPLEXOR REPETIDOR VHF FM 436 MHz 145 MHz TX RX PTT CAT LPT 1 TXD RXD SWITCH CD -.-
18
INTERFAZ DE AUDIO Y CONTROL
SISTEMA INTEGRADO DE COMUNICACIÓN SATELITAL PRE UHF INDICADOR DEL ROTOR FODTRACK R O T O R A Z / E L FILTRO LPT 1 FT-736R COMPUTADOR 145 MHz 436 MHz TX DUPLEXOR TNC NB96 TXD REPETIDOR VHF FM RX RXD PTT CAT PTT TX RX CD TX RX RX PTT SWITCH TX CD PTT INTERFAZ DE AUDIO Y CONTROL Repetidora VHF TNC VHF Nodo Satelital & BBS Estación Satelital Enlace de Repetidoras -.-
19
USOS ADICIONALES DE LAS ESTACIONES TERRENAS
Funciones con otros satélites Buzón digital satelital para estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. Comunicaciones de voz con otras estaciones de radioaficionados equipadas para operaciones satelitales. Enlaces de repetidores utilizando otros satélites. Funciones durante períodos sin satélites a la vista : Sistema de mensajería digital entre estaciones de packet locales. Repetidoras convencionales de voz en VHF. -.-
20
GRACIAS POR SU ATENCIÓN
-.-
