ELECTROCARDIOGRAMA NORMAL CONSIDERACIONES GENERALES
Capacitación P.F.O. Cohorte 33 Dr. Pedro Zangroniz
2
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

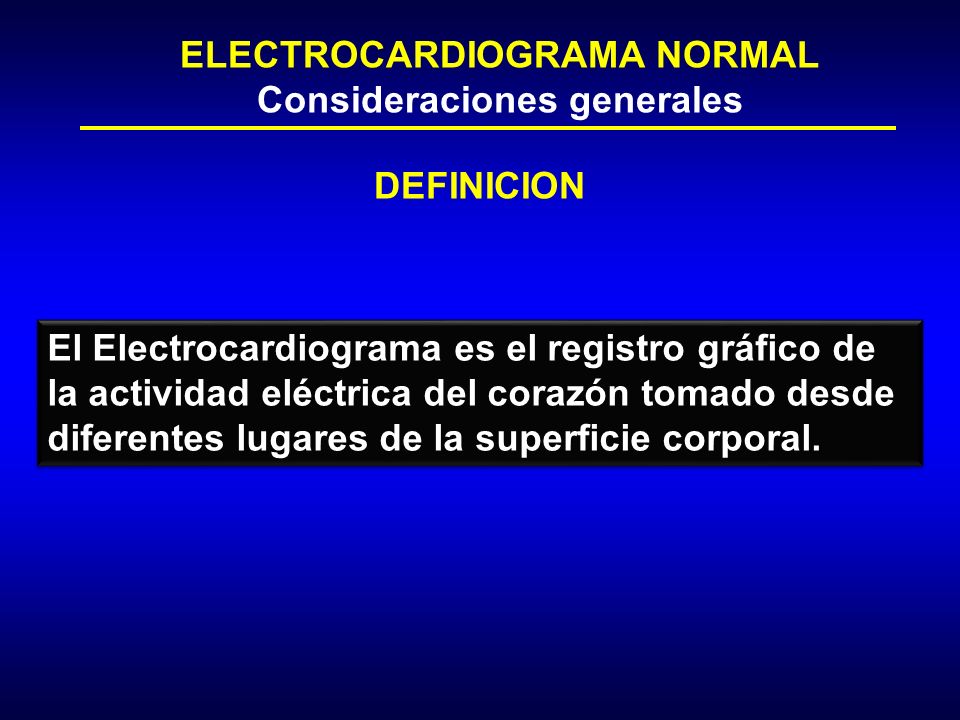

DEFINICION El Electrocardiograma es el registro gráfico de la actividad eléctrica del corazón tomado desde diferentes lugares de la superficie corporal.
3
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

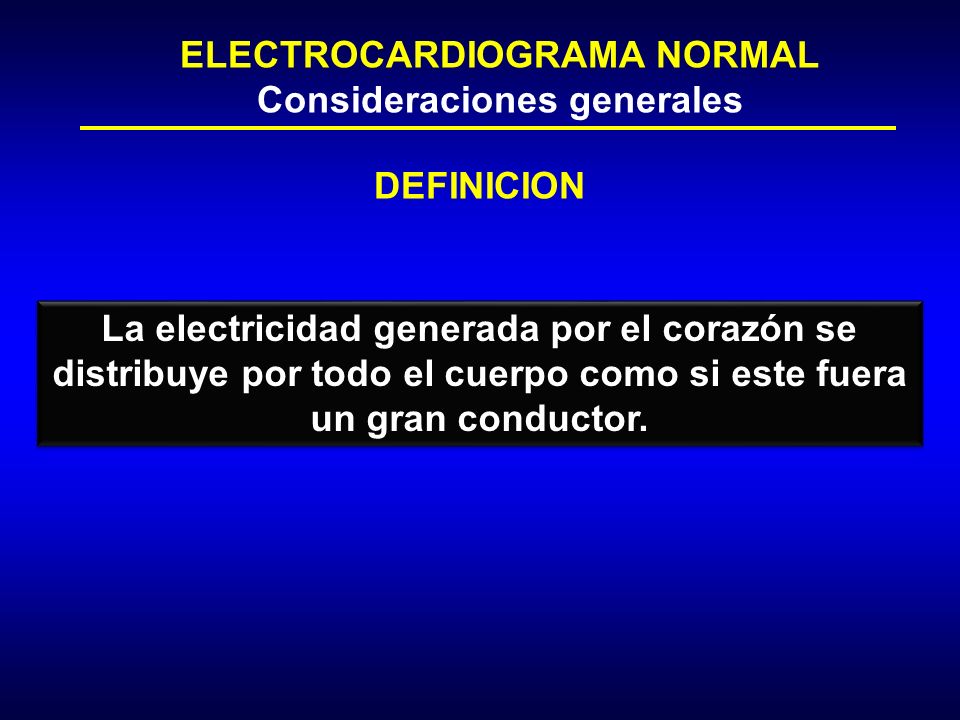

DEFINICION La electricidad generada por el corazón se distribuye por todo el cuerpo como si este fuera un gran conductor.
4
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

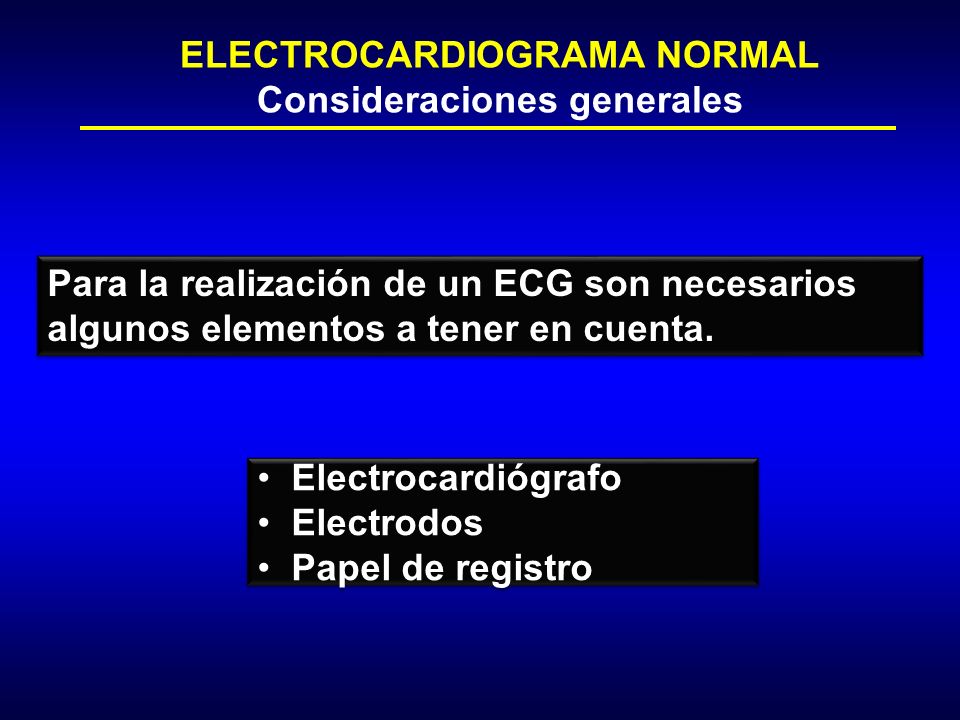

Para la realización de un ECG son necesarios algunos elementos a tener en cuenta. Electrocardiógrafo Electrodos Papel de registro
5
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

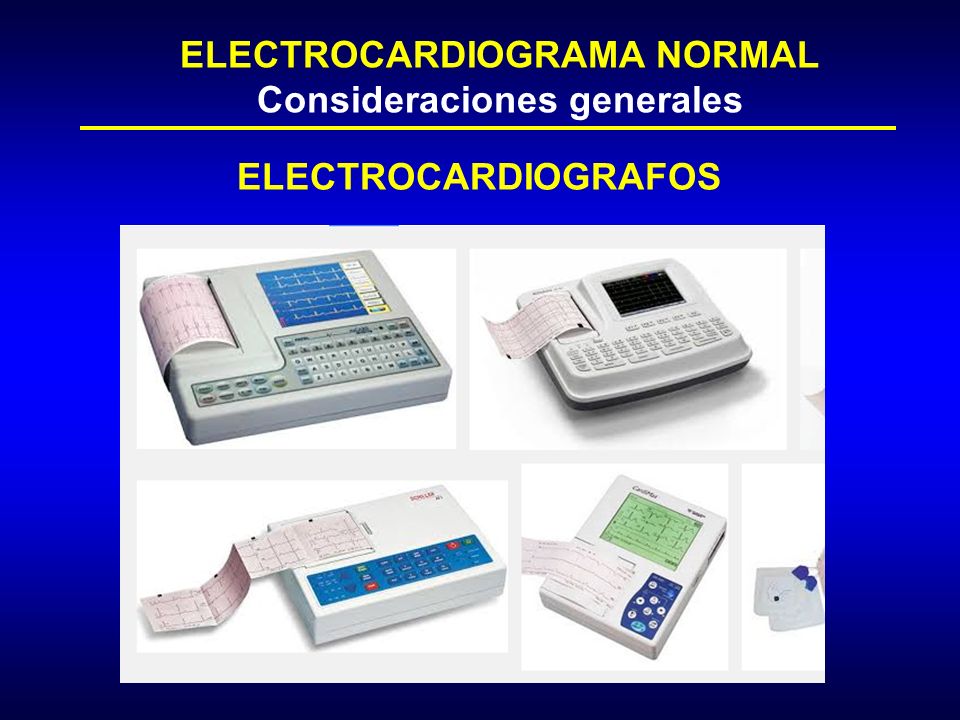

ELECTROCARDIOGRAFOS
6
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

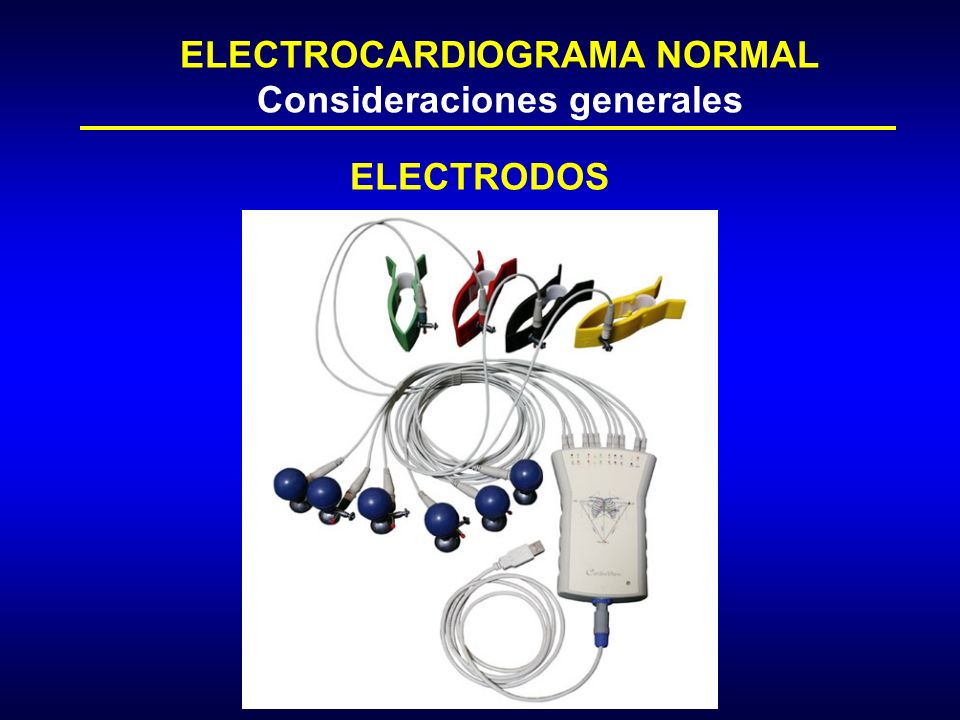

ELECTRODOS
7
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
PAPEL DE REGISTRO
8
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

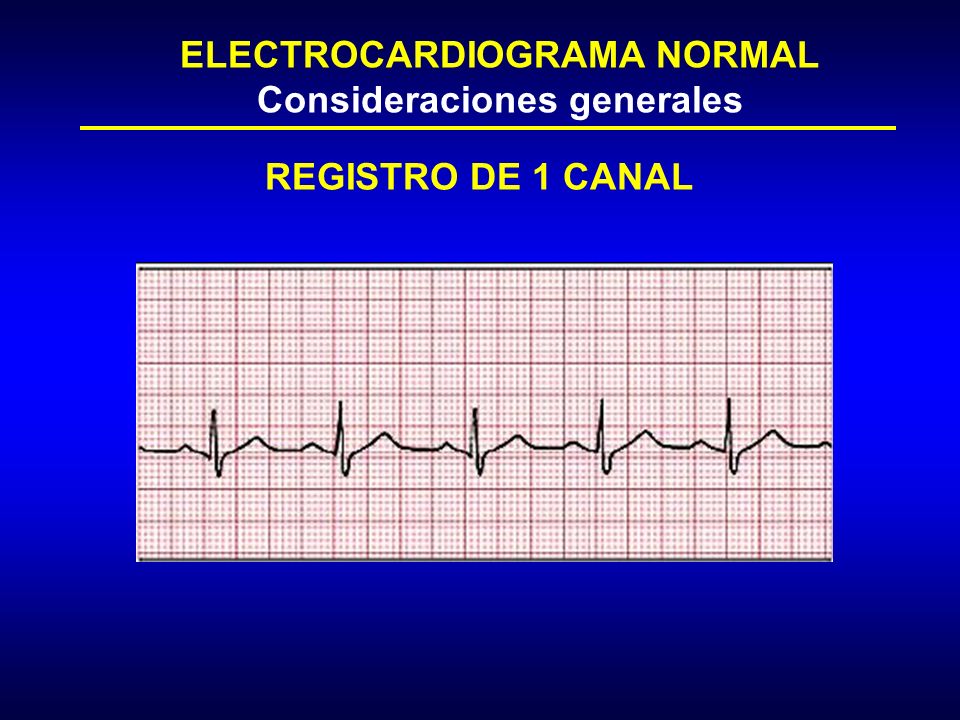

REGISTRO DE 1 CANAL
9
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

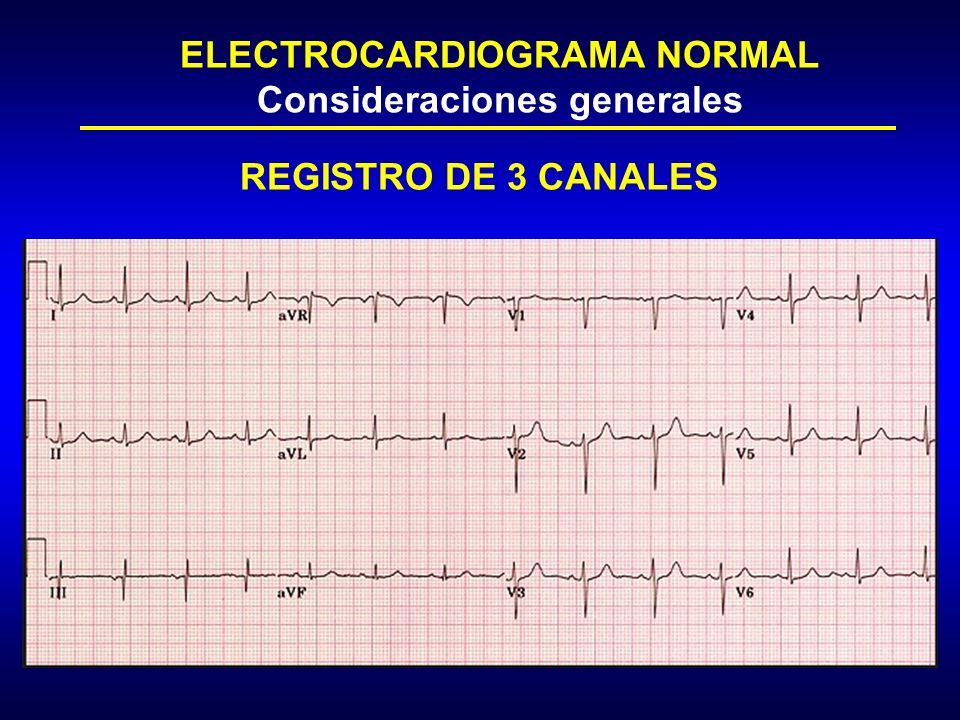

REGISTRO DE 3 CANALES
10
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

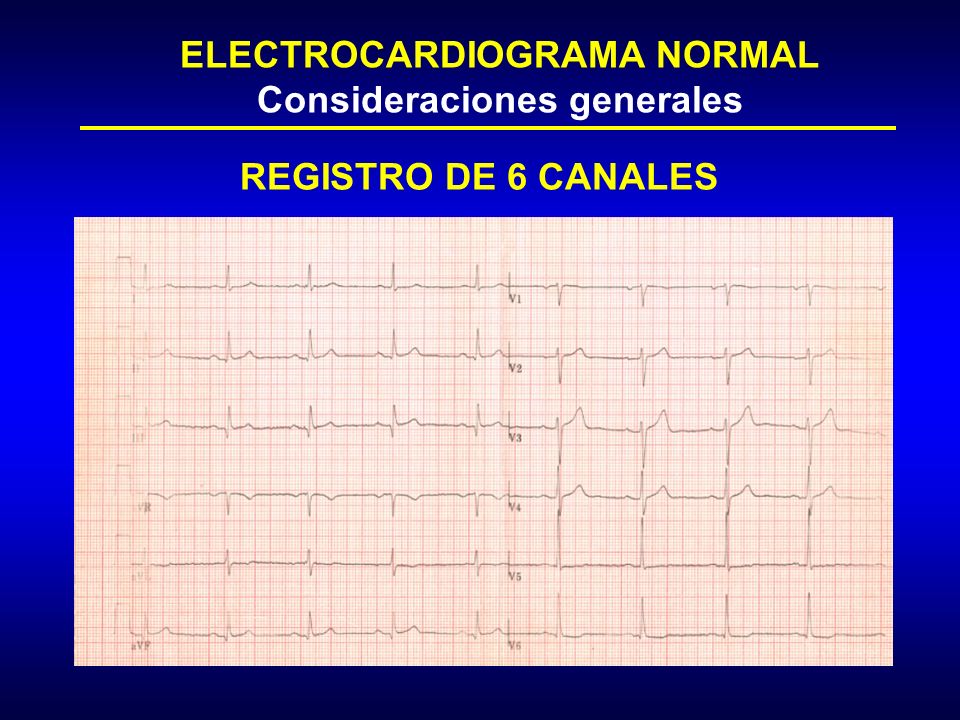

REGISTRO DE 6 CANALES
11
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

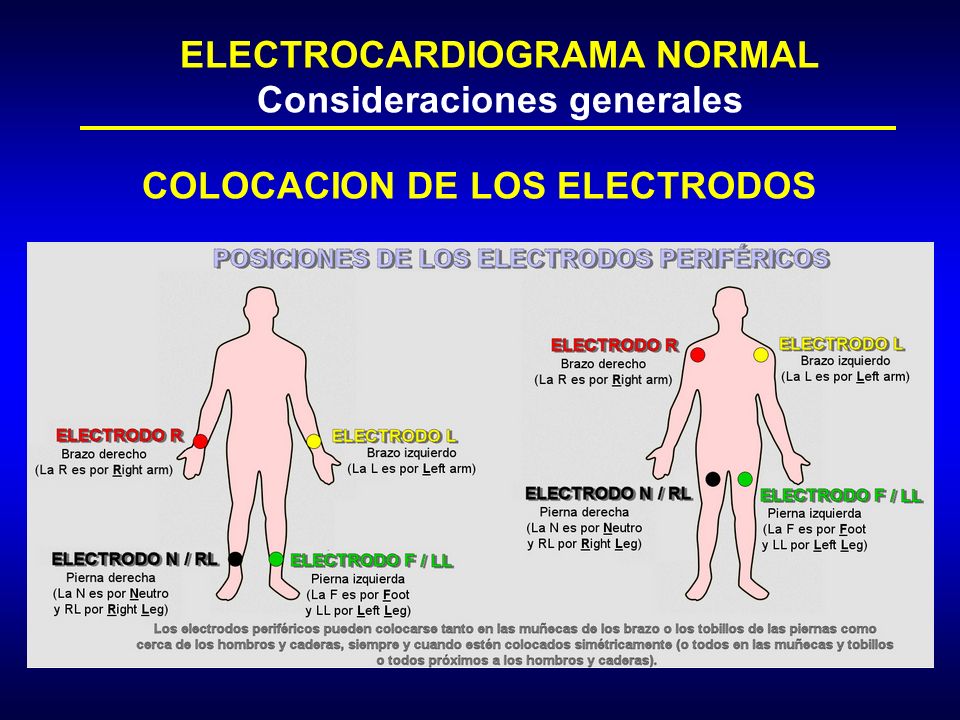

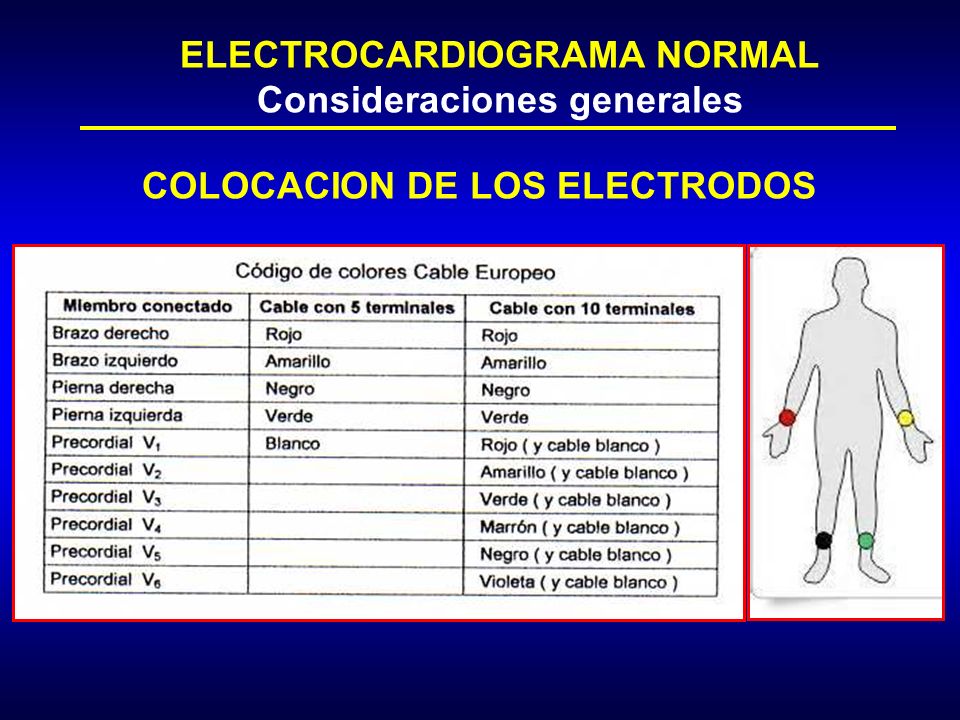

COLOCACION DE LOS ELECTRODOS
12
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
COLOCACION DE LOS ELECTRODOS
13
ELECTROCARDIOGRAMA NORMAL

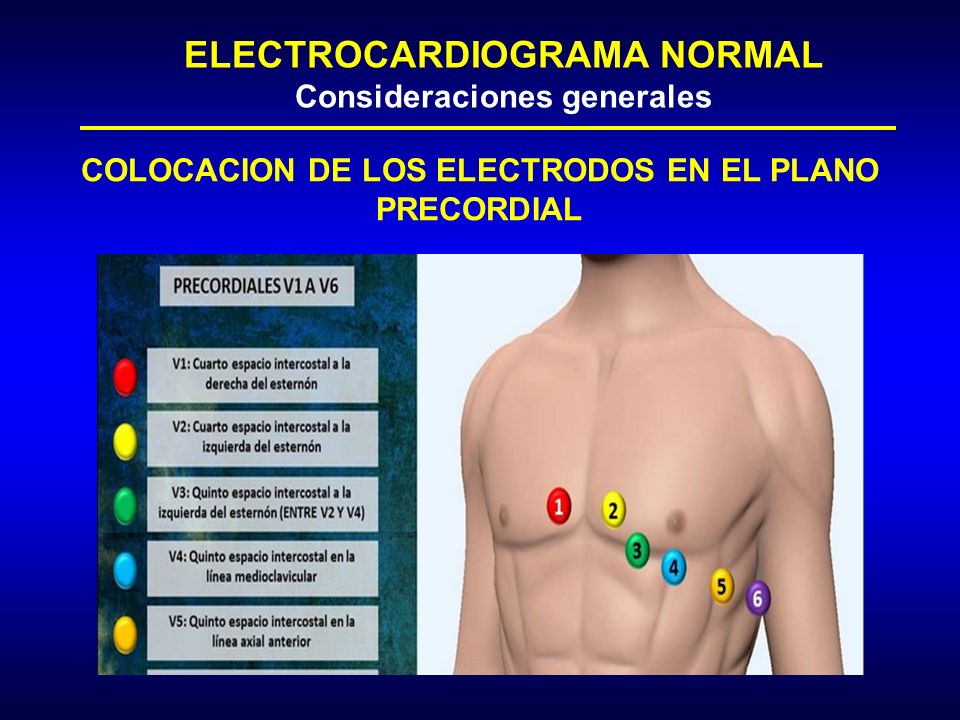

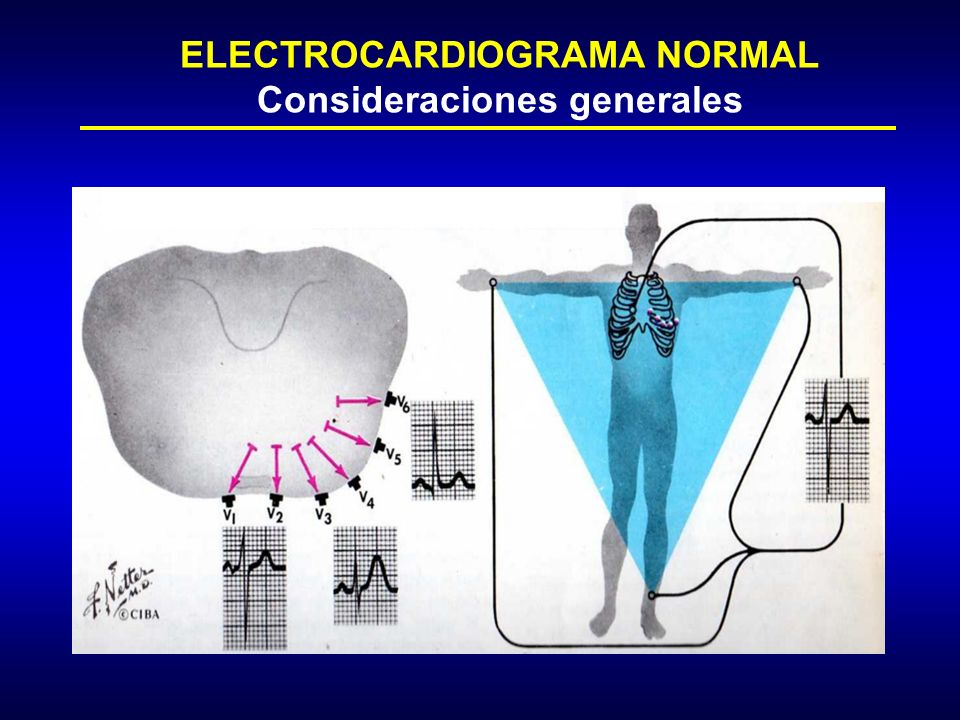

Consideraciones generales COLOCACION DE LOS ELECTRODOS EN EL PLANO PRECORDIAL
14
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
15
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

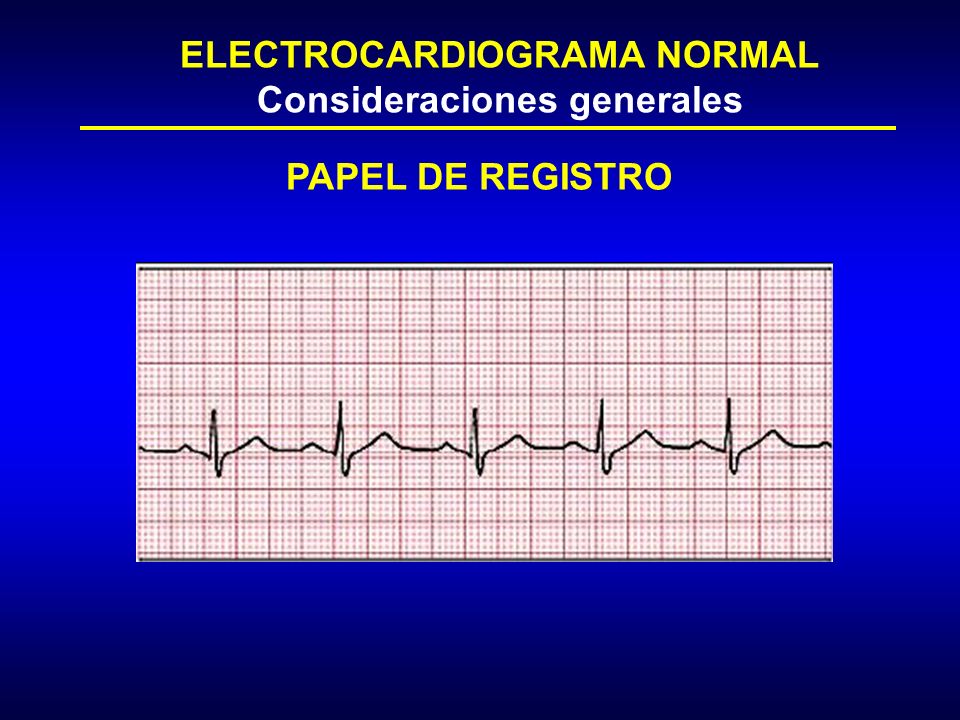

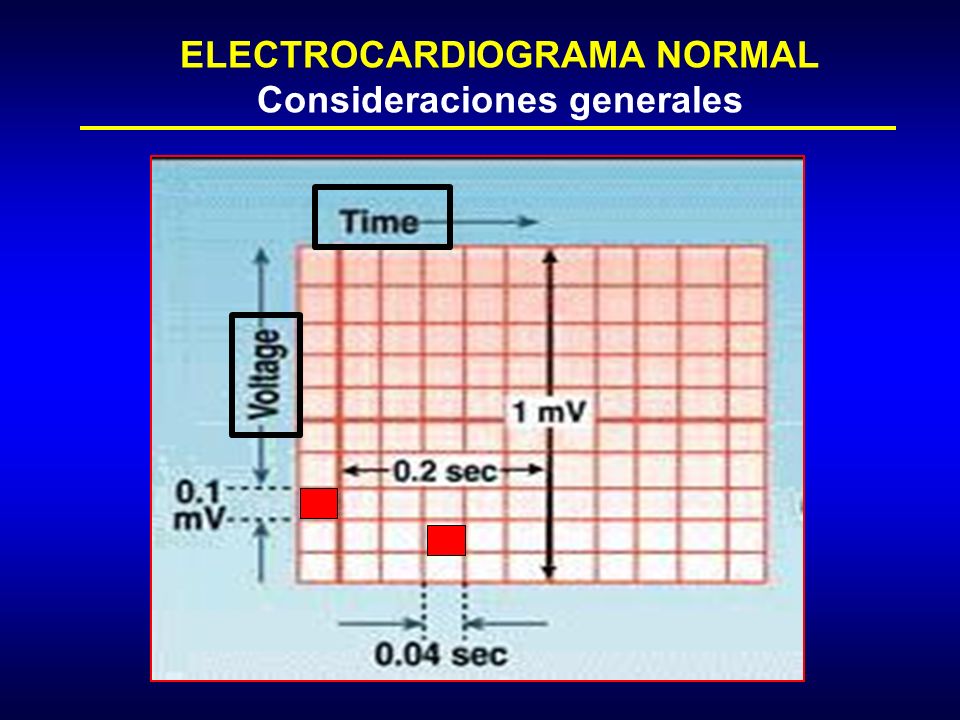

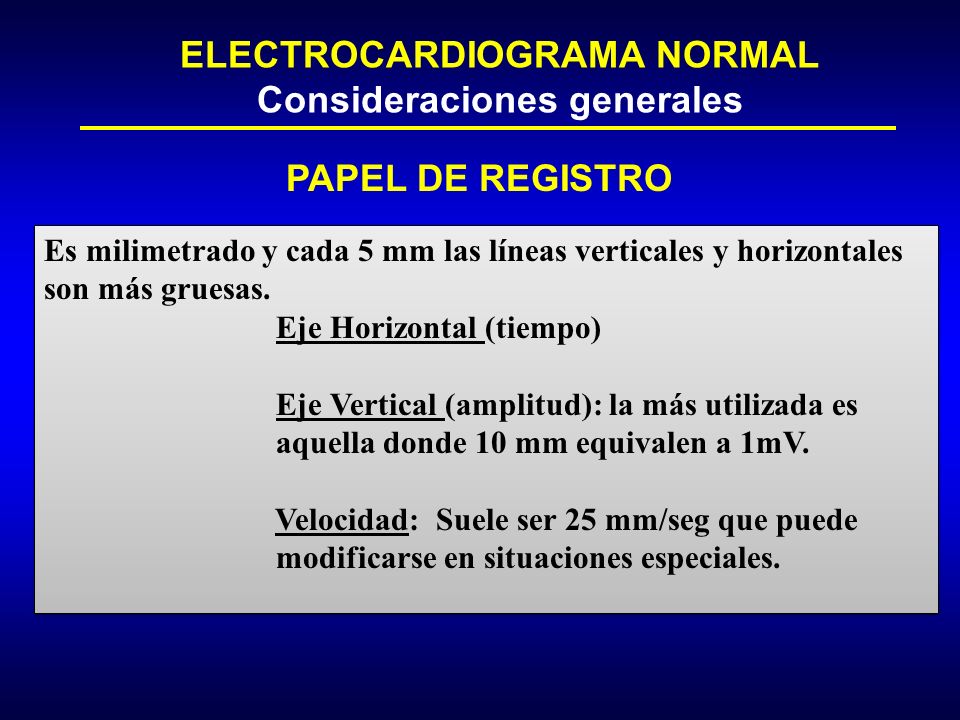

PAPEL DE REGISTRO Es milimetrado y cada 5 mm las líneas verticales y horizontales son más gruesas. Eje Horizontal (tiempo) Eje Vertical (amplitud): la más utilizada es aquella donde 10 mm equivalen a 1mV. Velocidad: Suele ser 25 mm/seg que puede modificarse en situaciones especiales.
16
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

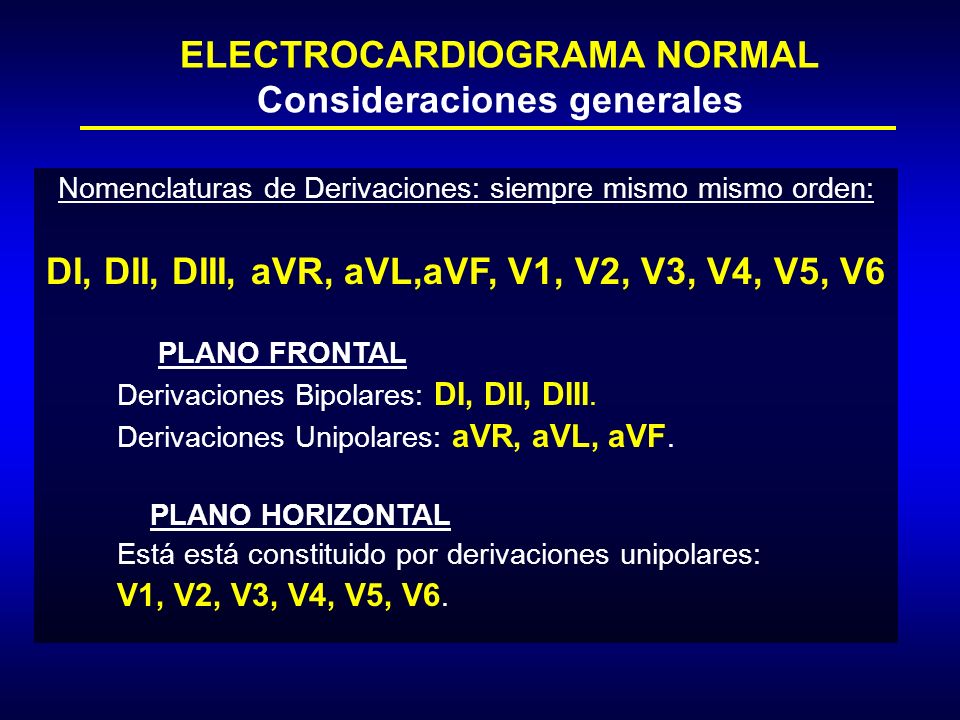

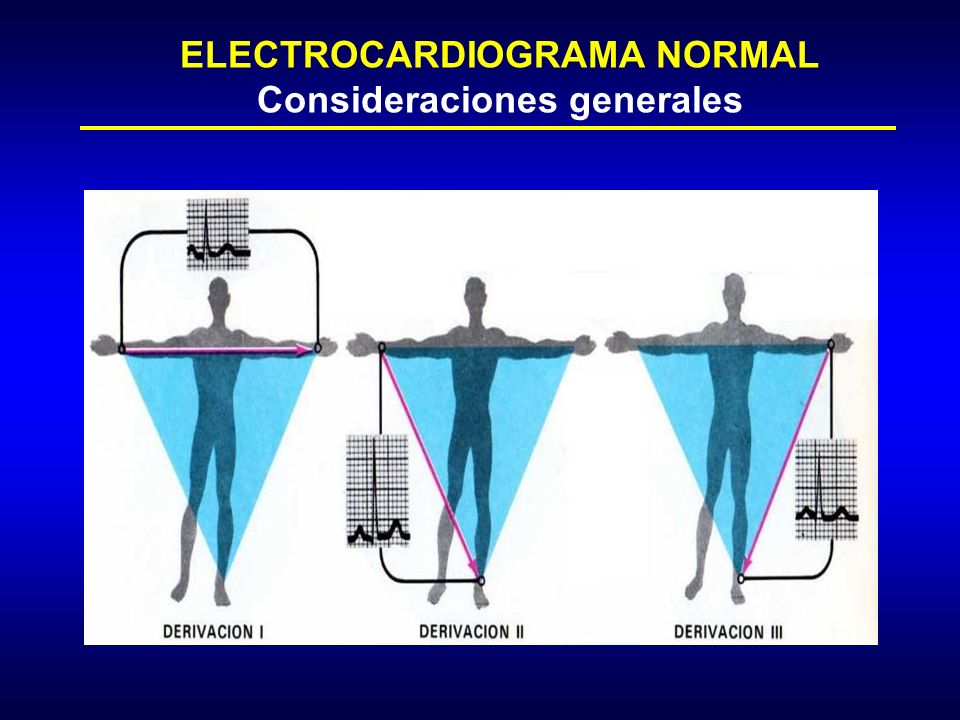

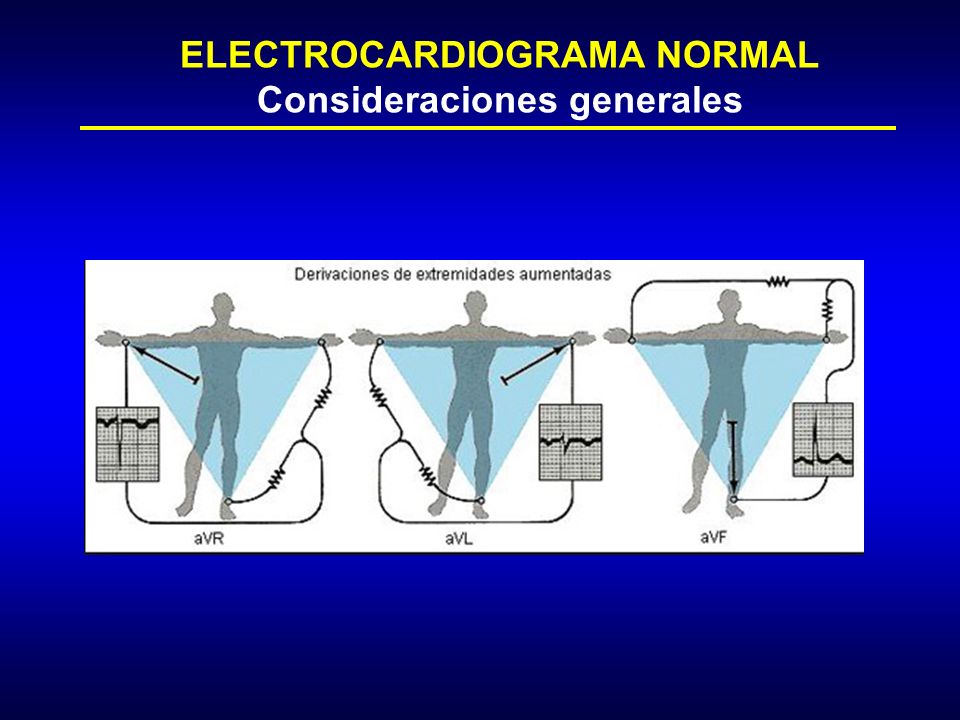

Nomenclaturas de Derivaciones: siempre mismo mismo orden: DI, DII, DIII, aVR, aVL,aVF, V1, V2, V3, V4, V5, V6 PLANO FRONTAL Derivaciones Bipolares: DI, DII, DIII. Derivaciones Unipolares: aVR, aVL, aVF. PLANO HORIZONTAL Está está constituido por derivaciones unipolares: V1, V2, V3, V4, V5, V6.
17
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
18
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
19
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
20
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

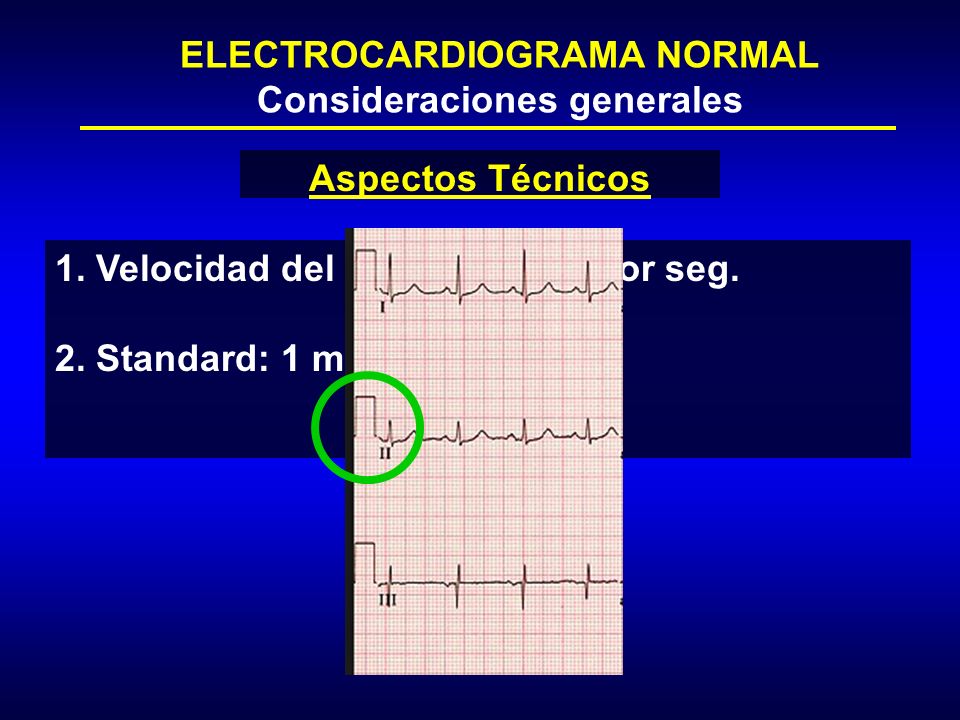

Aspectos Técnicos 1. Velocidad del papel: 25 mm por seg. 2. Standard: 1 mm = 1 mV
21
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Aspectos Fisiológicos
22
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

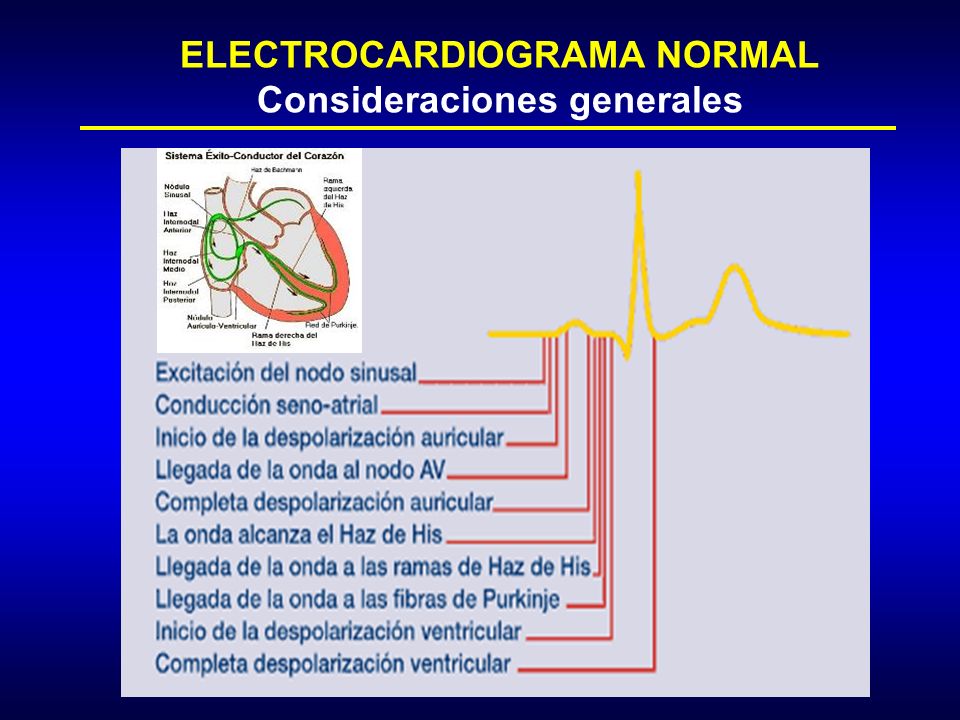

Aspectos Fisiológicos La actividad eléctrica generada por el corazón puede ser comparada a una onda que avanza recorriendo a una fibra
23
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

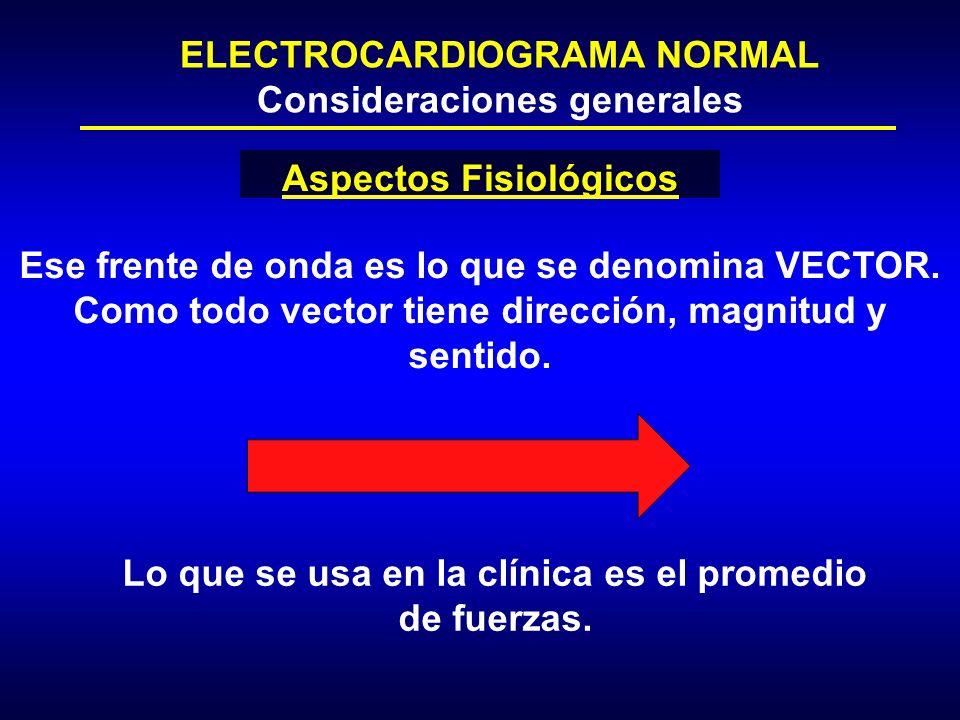

Aspectos Fisiológicos Ese frente de onda es lo que se denomina VECTOR. Como todo vector tiene dirección, magnitud y sentido. Lo que se usa en la clínica es el promedio de fuerzas.
24
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

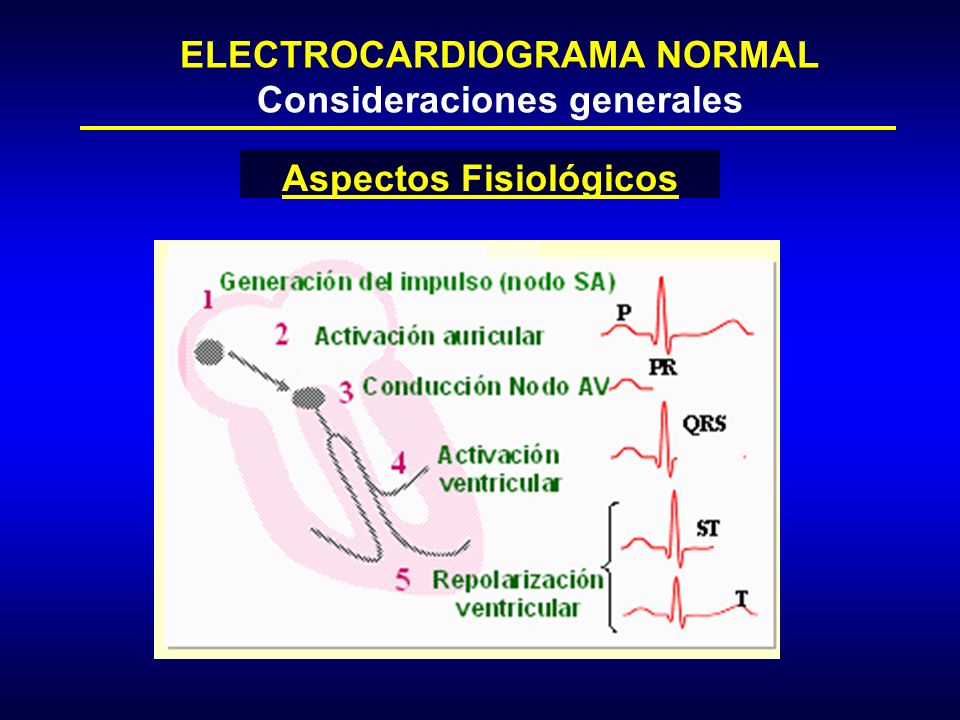

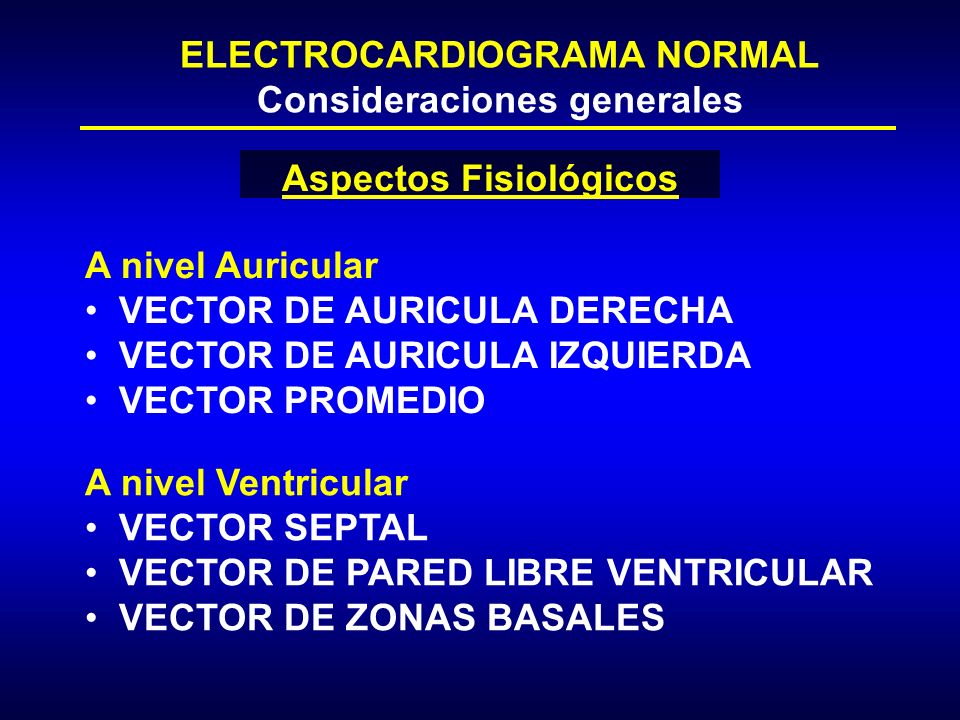

Aspectos Fisiológicos A nivel Auricular VECTOR DE AURICULA DERECHA VECTOR DE AURICULA IZQUIERDA VECTOR PROMEDIO A nivel Ventricular VECTOR SEPTAL VECTOR DE PARED LIBRE VENTRICULAR VECTOR DE ZONAS BASALES
25
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

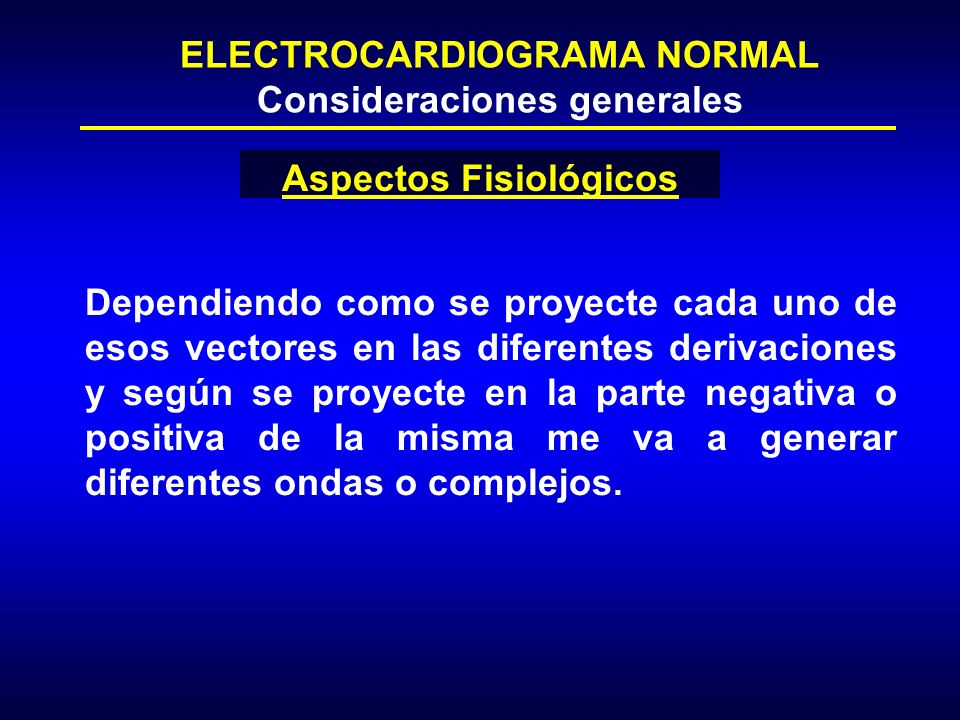

Aspectos Fisiológicos Dependiendo como se proyecte cada uno de esos vectores en las diferentes derivaciones y según se proyecte en la parte negativa o positiva de la misma me va a generar diferentes ondas o complejos.
26
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Aspectos Técnicos
27
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

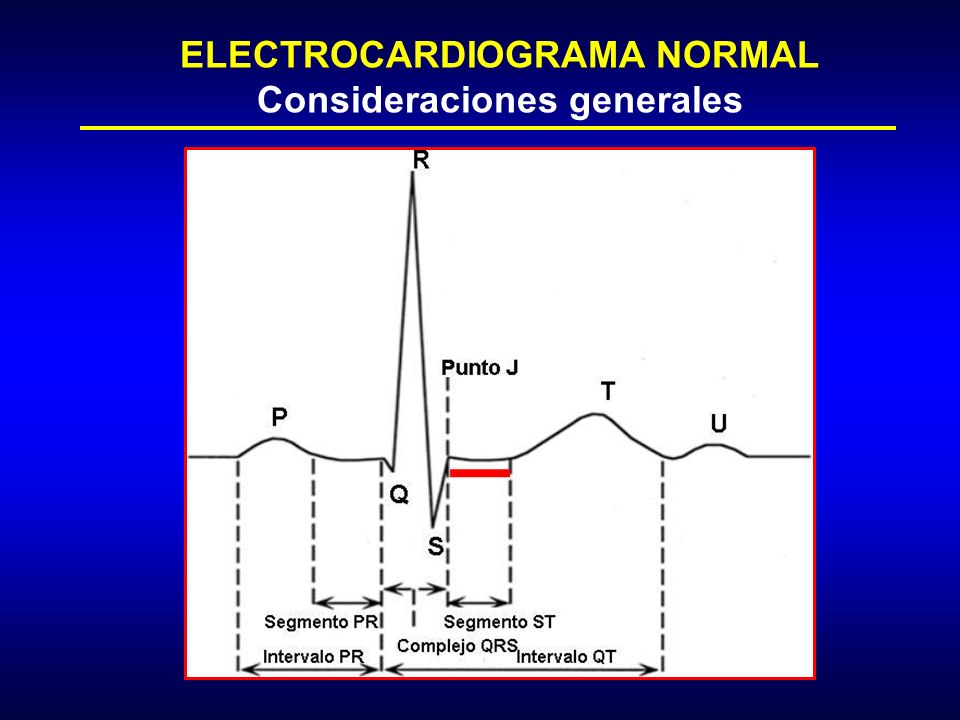

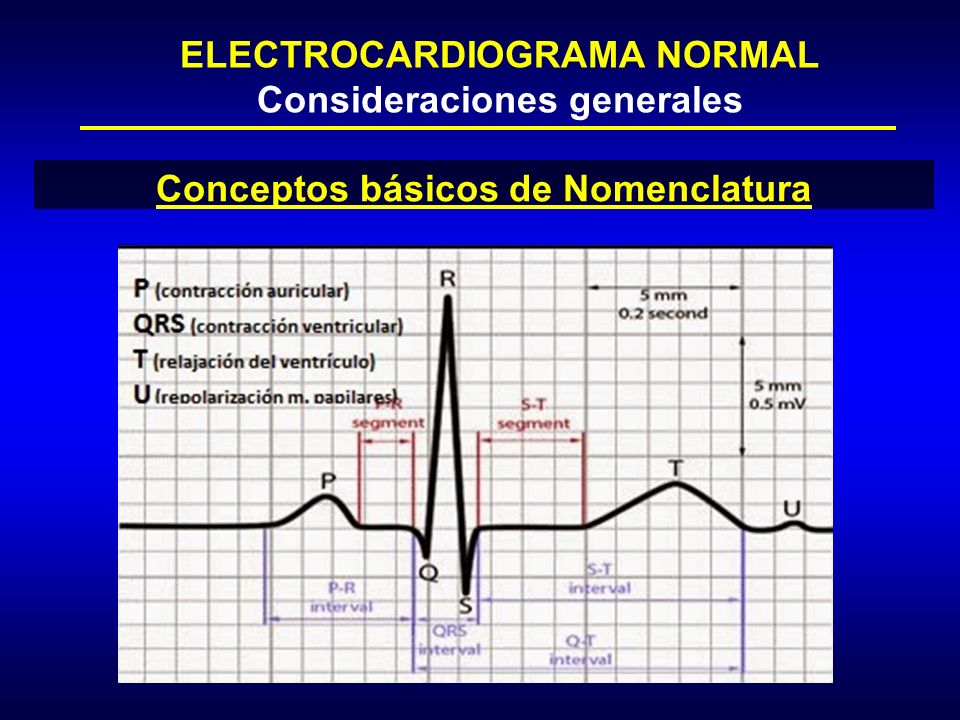

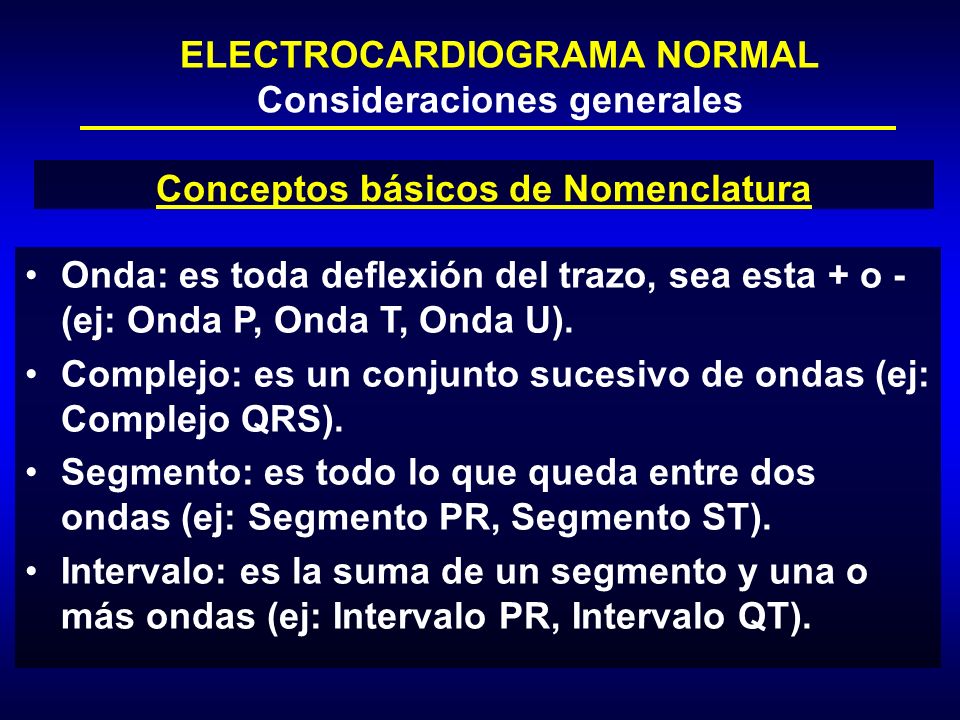

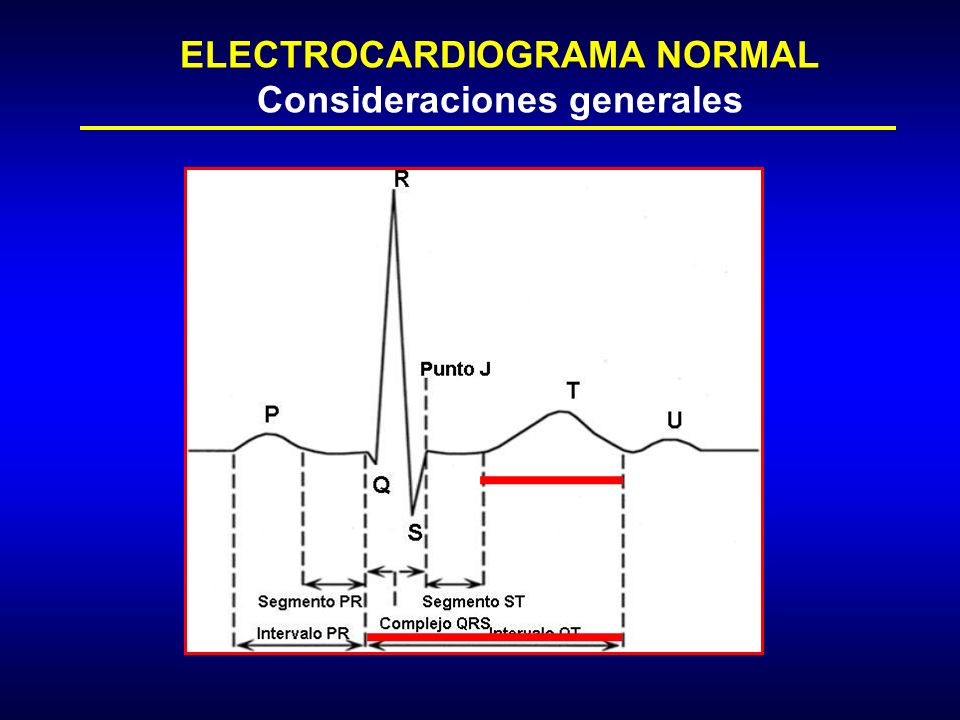

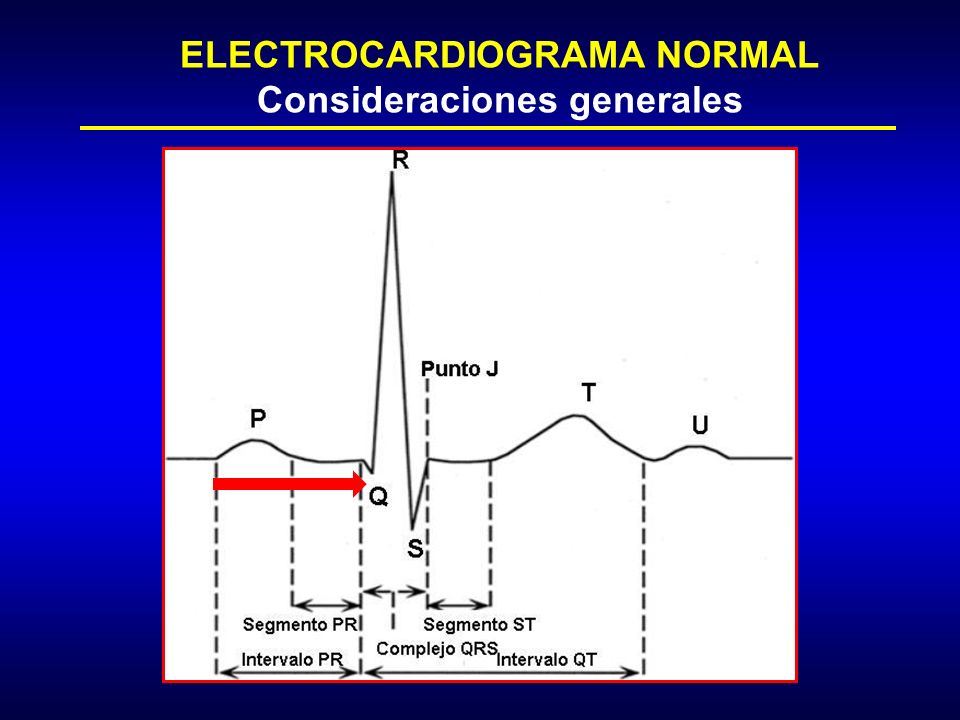

Conceptos básicos de Nomenclatura Onda: es toda deflexión del trazo, sea esta + o - (ej: Onda P, Onda T, Onda U). Complejo: es un conjunto sucesivo de ondas (ej: Complejo QRS). Segmento: es todo lo que queda entre dos ondas (ej: Segmento PR, Segmento ST). Intervalo: es la suma de un segmento y una o más ondas (ej: Intervalo PR, Intervalo QT).
28
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Conceptos básicos de Nomenclatura
29
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

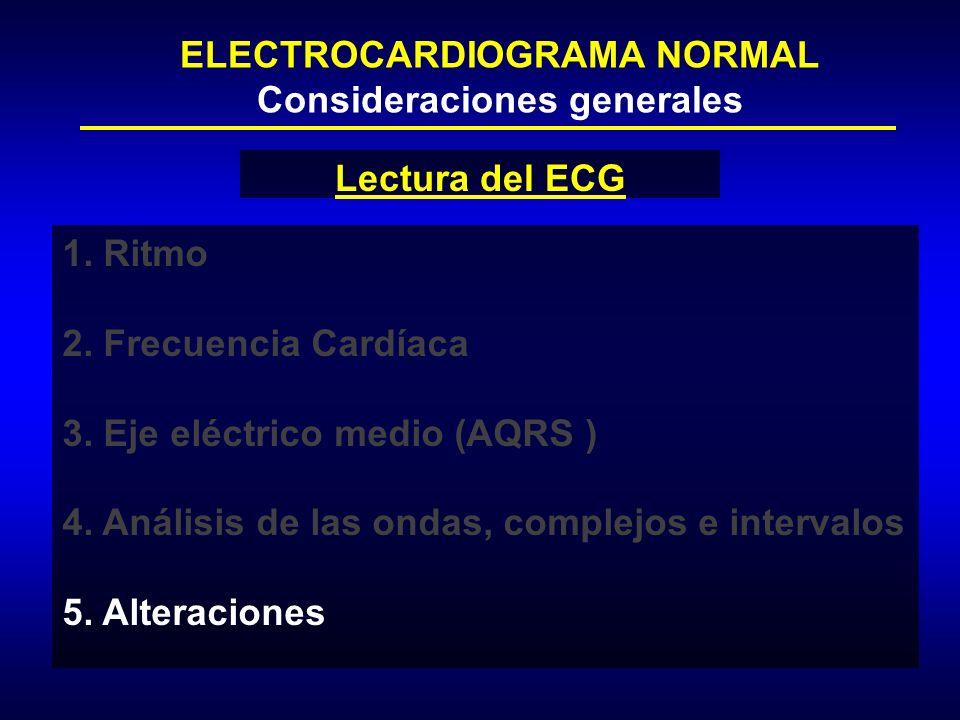

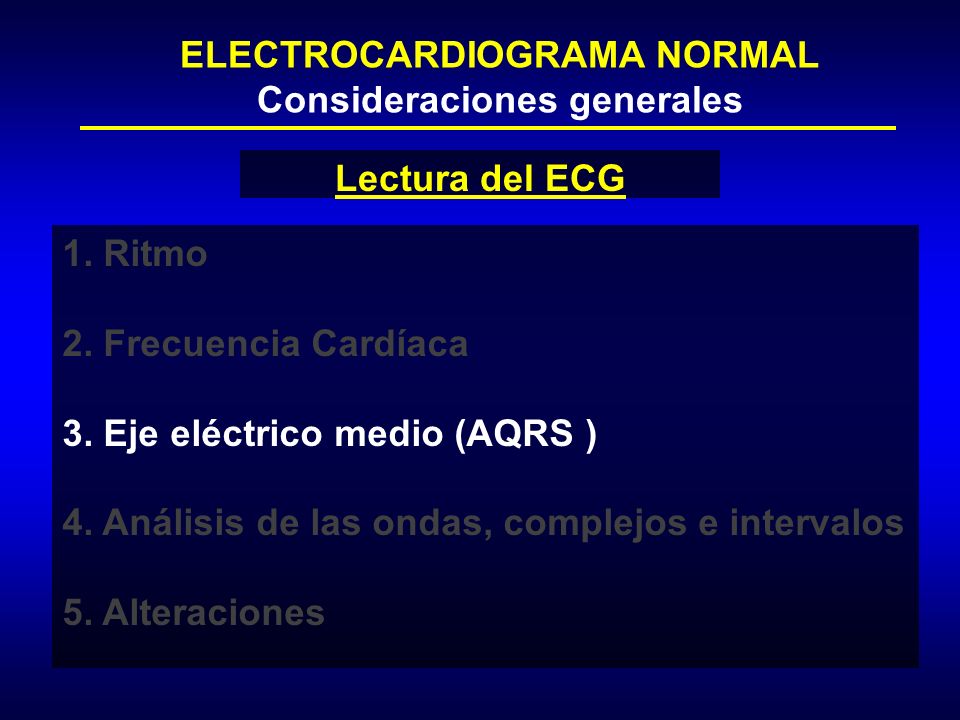

Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
30
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

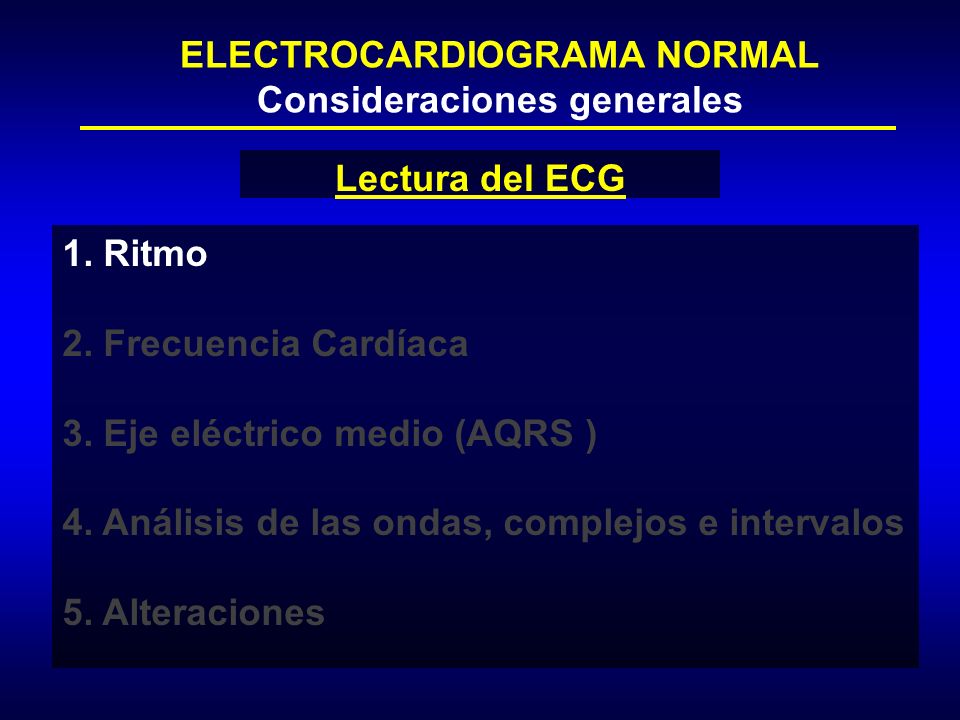

Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
31
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

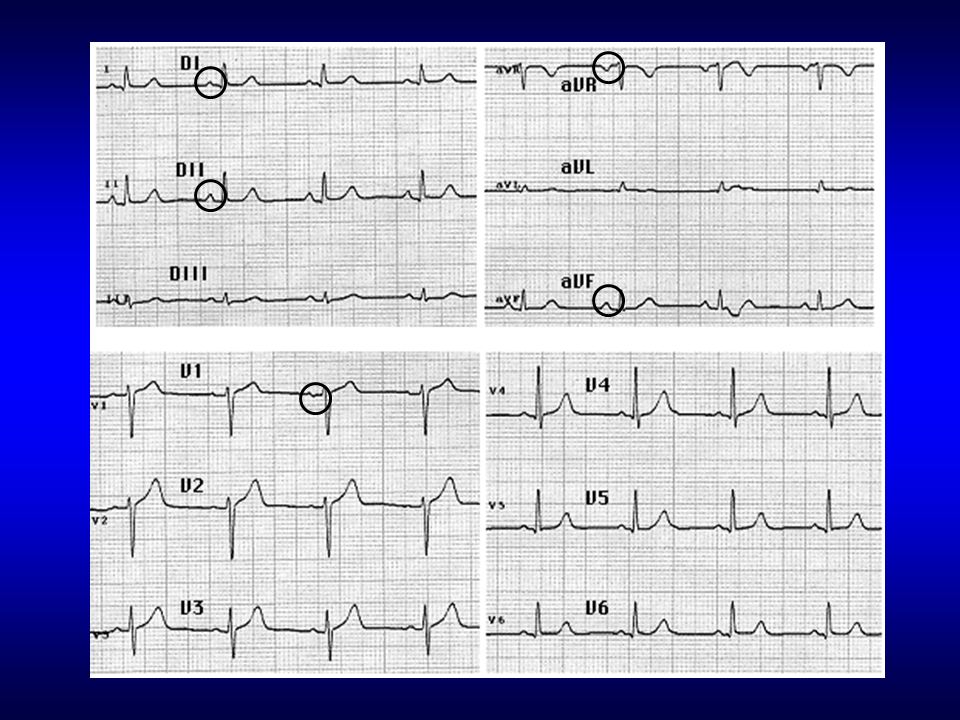

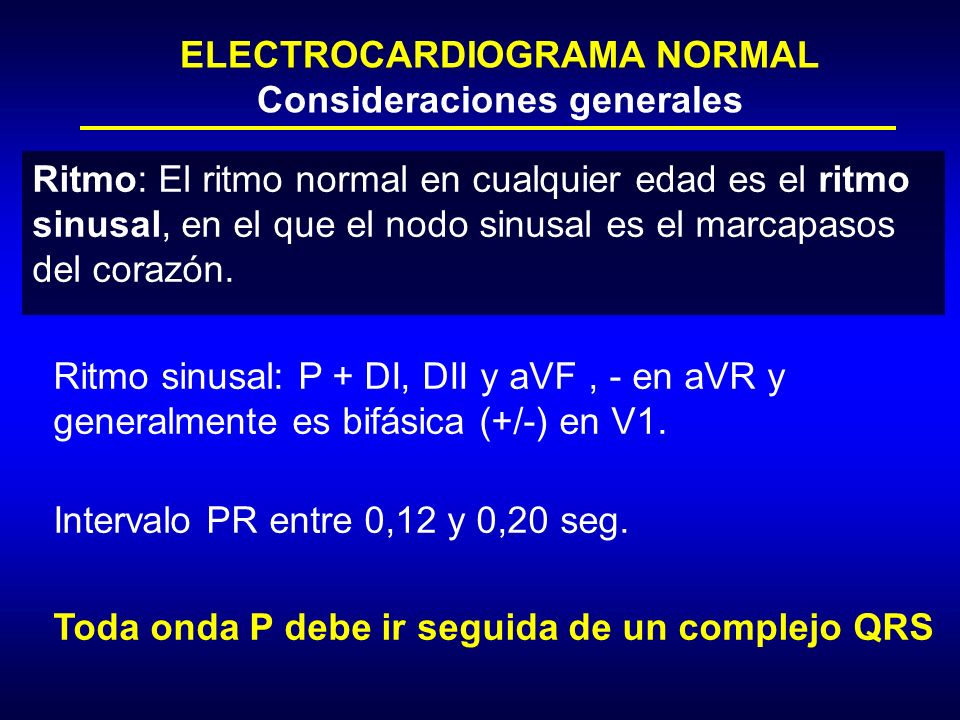

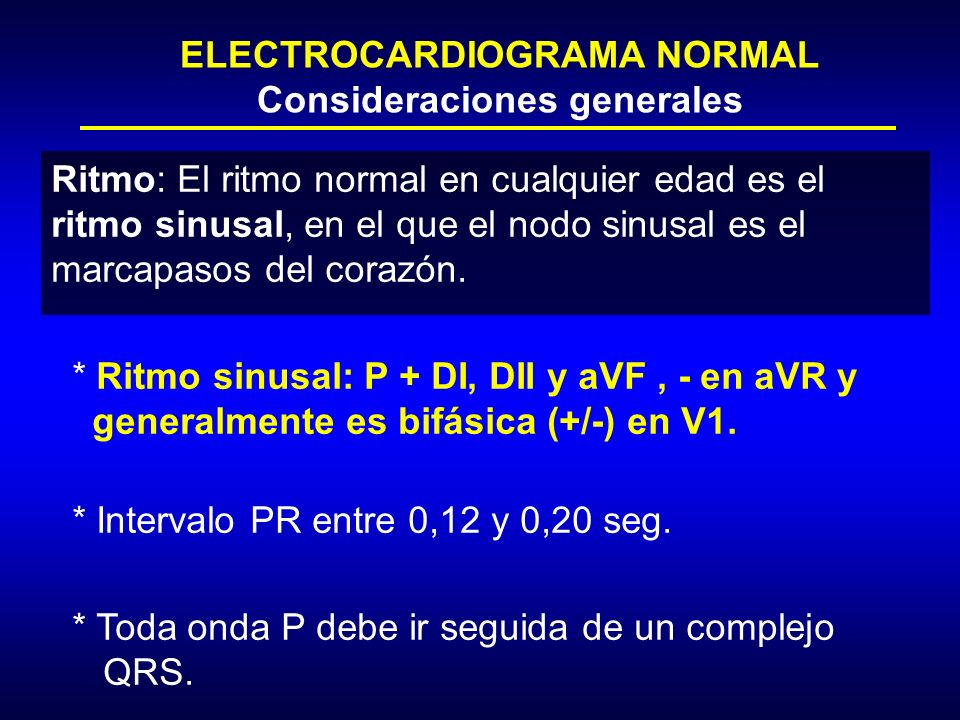

Ritmo: El ritmo normal en cualquier edad es el ritmo sinusal, en el que el nodo sinusal es el marcapasos del corazón. * Ritmo sinusal: P + DI, DII y aVF , - en aVR y generalmente es bifásica (+/-) en V1. * Intervalo PR entre 0,12 y 0,20 seg. * Toda onda P debe ir seguida de un complejo QRS.
33
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Ritmo: El ritmo normal en cualquier edad es el ritmo sinusal, en el que el nodo sinusal es el marcapasos del corazón. Ritmo sinusal: P + DI, DII y aVF , - en aVR y generalmente es bifásica (+/-) en V1. Intervalo PR entre 0,12 y 0,20 seg. Toda onda P debe ir seguida de un complejo QRS.
34
0.36 seg
35
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Ritmo: El ritmo normal en cualquier edad es el ritmo sinusal, en el que el nodo sinusal es el marcapasos del corazón. Ritmo sinusal: P + DI, DII y aVF , - en aVR y generalmente es bifásica (+/-) en V1. Intervalo PR entre 0,12 y 0,20 seg. Toda onda P debe ir seguida de un complejo QRS
36

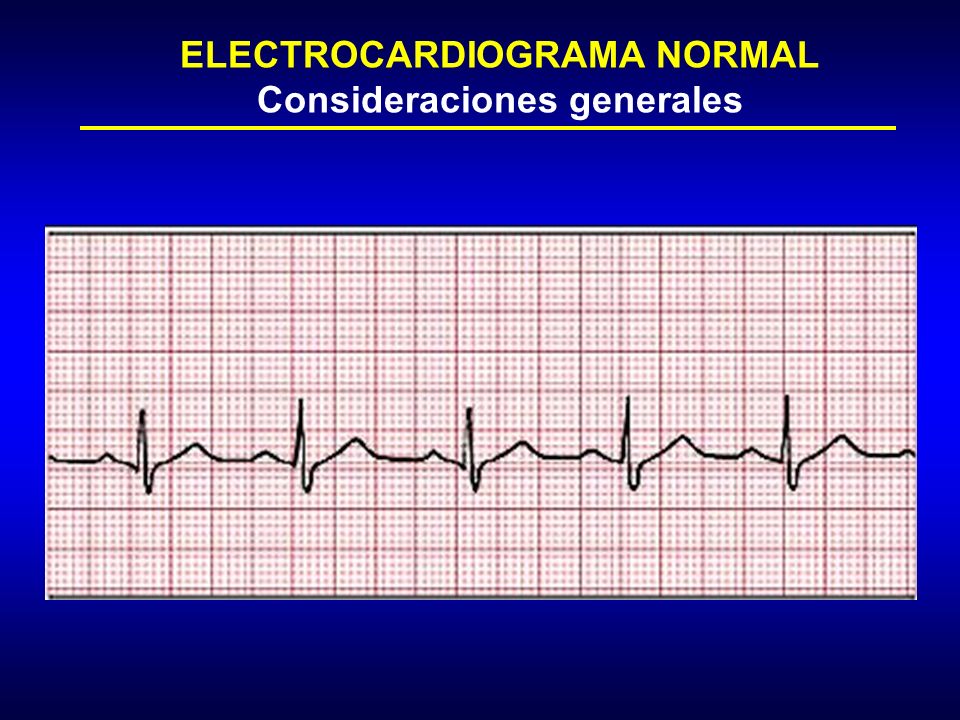

ELECTROCARDIOGRAMA NORMAL Consideraciones generales
37
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

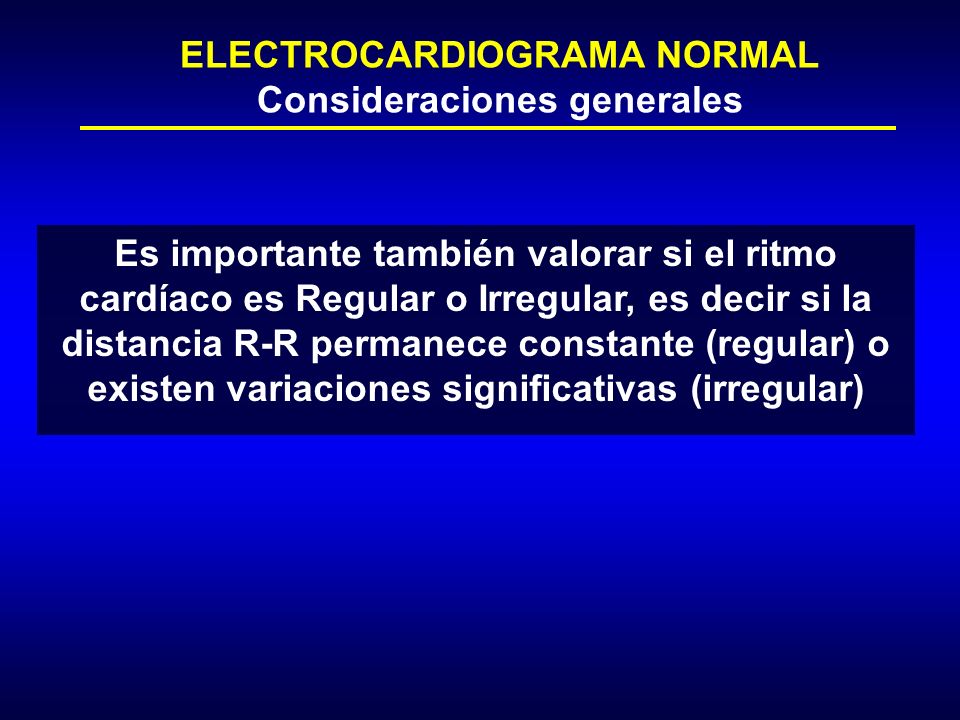

Es importante también valorar si el ritmo cardíaco es Regular o Irregular, es decir si la distancia R-R permanece constante (regular) o existen variaciones significativas (irregular)
38

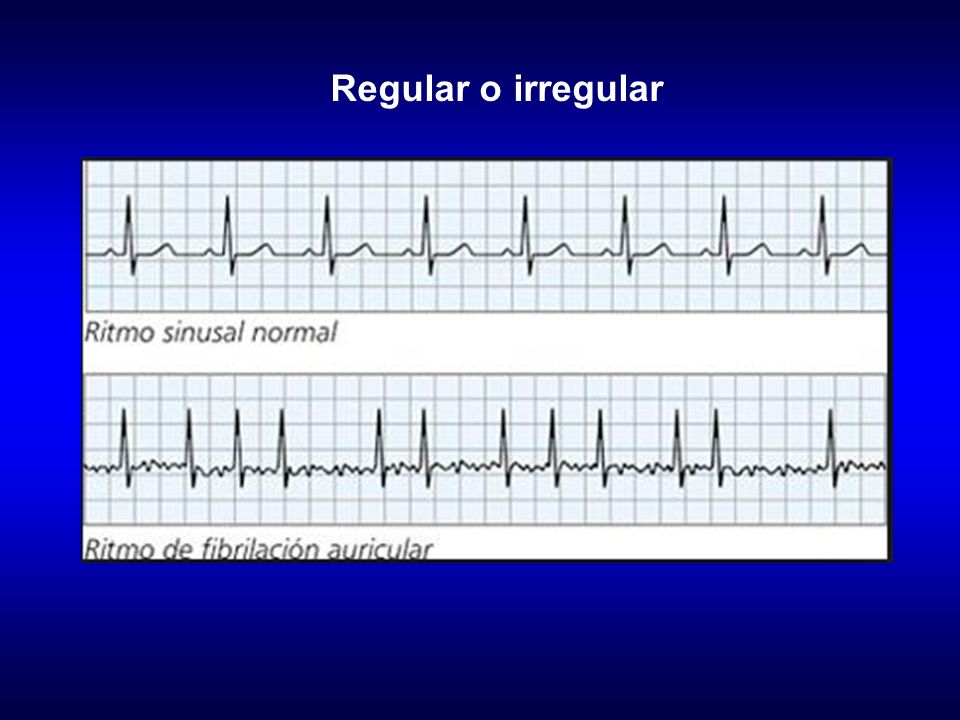

Regular o irregular
39
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
40
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

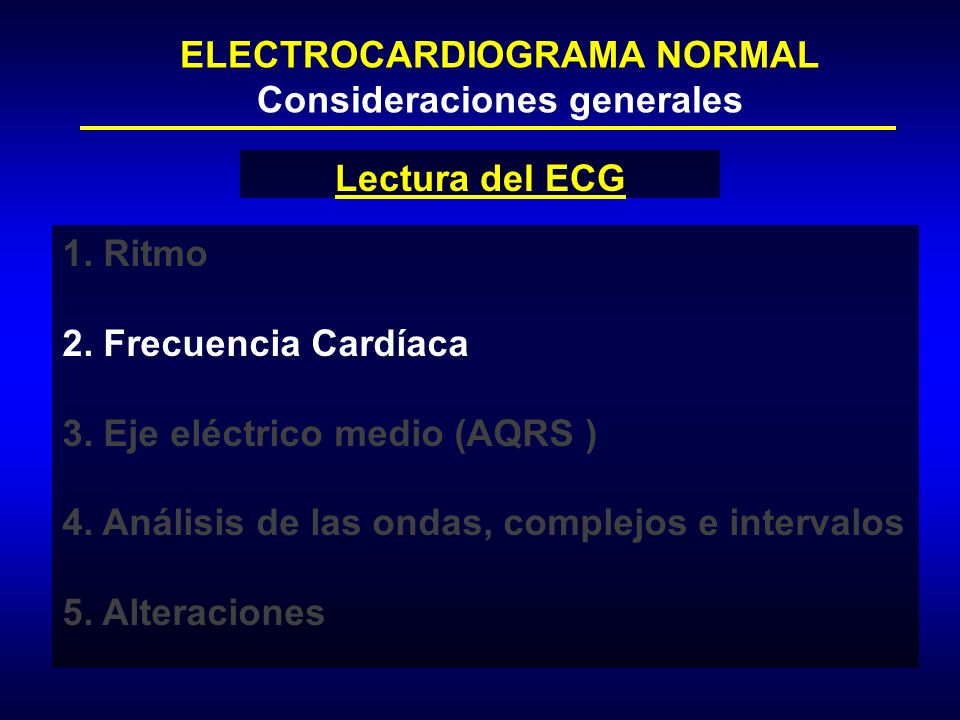

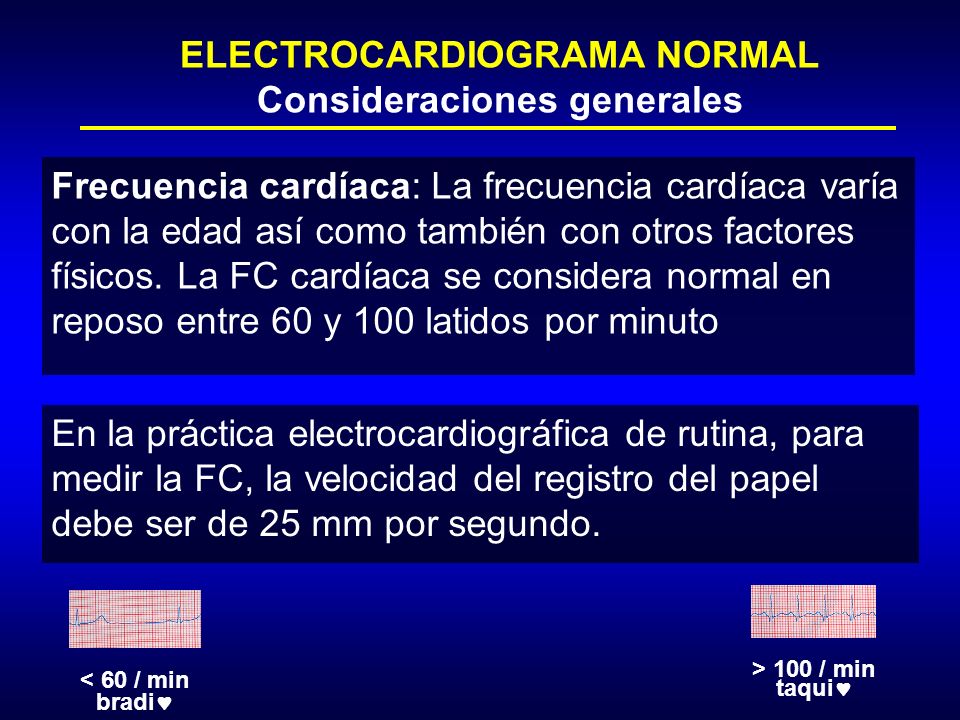

Frecuencia cardíaca: La frecuencia cardíaca varía con la edad así como también con otros factores físicos. La FC cardíaca se considera normal en reposo entre 60 y 100 latidos por minuto En la práctica electrocardiográfica de rutina, para medir la FC, la velocidad del registro del papel debe ser de 25 mm por segundo. < 60 / min bradi > 100 / min taqui
41
1500 / RR ELECTROCARDIOGRAMA NORMAL Consideraciones generales

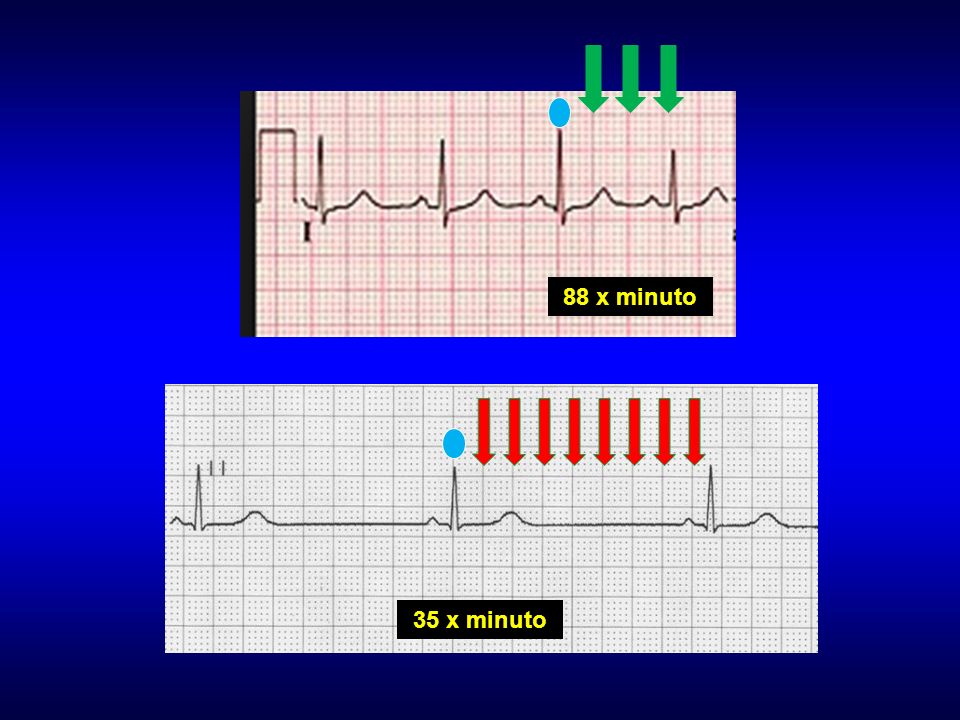

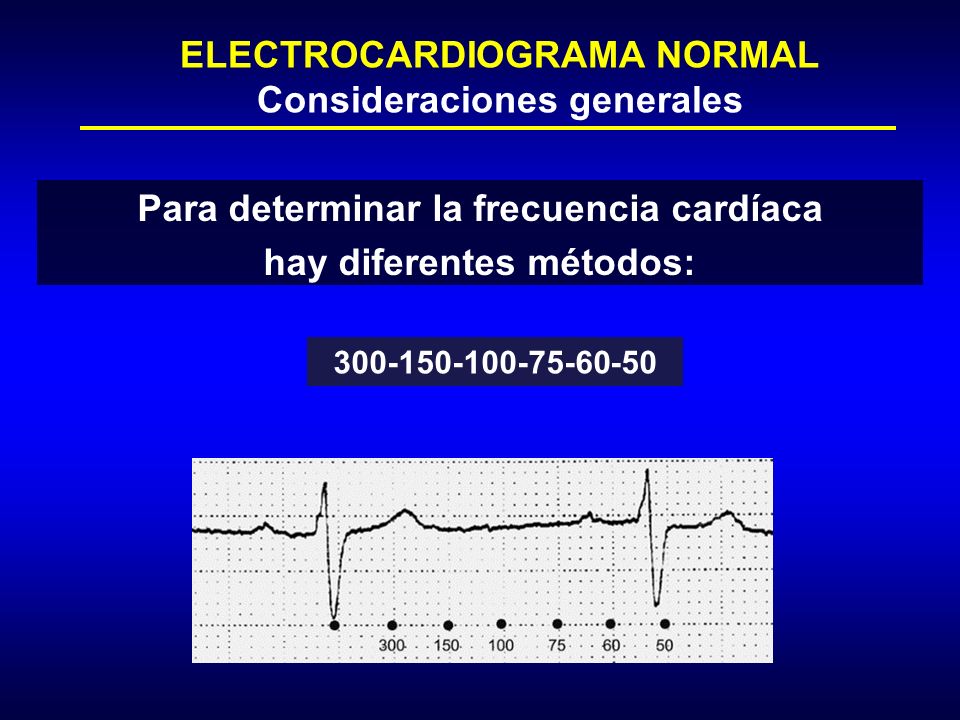

Para determinar la frecuencia cardíaca hay diferentes métodos: 1500 / RR 75 x minuto 88 x minuto
42
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Para determinar la frecuencia cardíaca hay diferentes métodos:
43
88 x minuto 35 x minuto
44
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
45
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

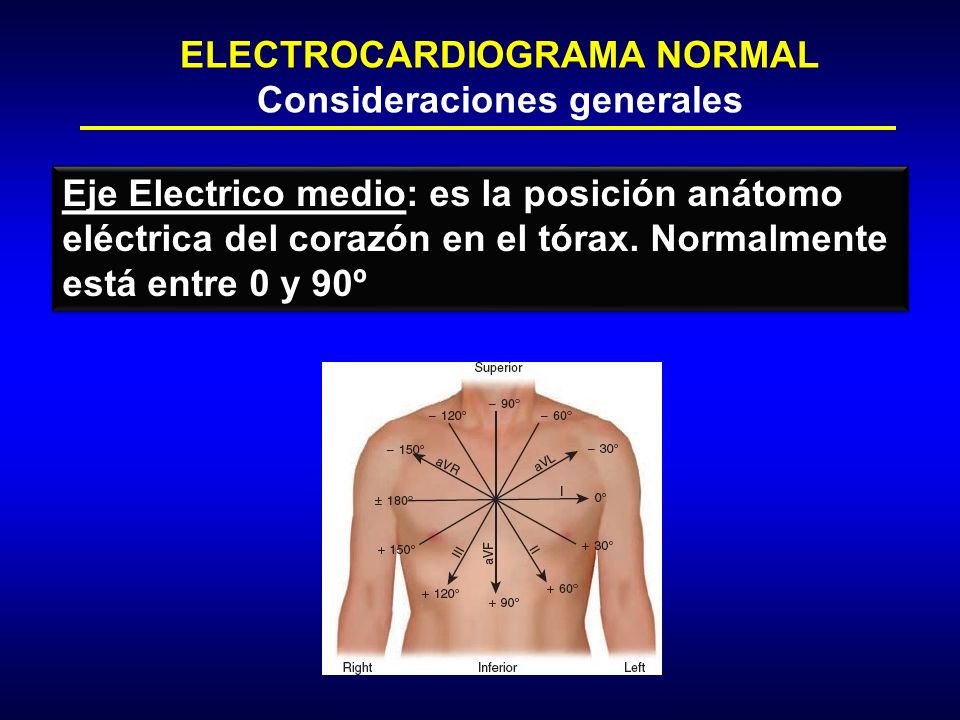

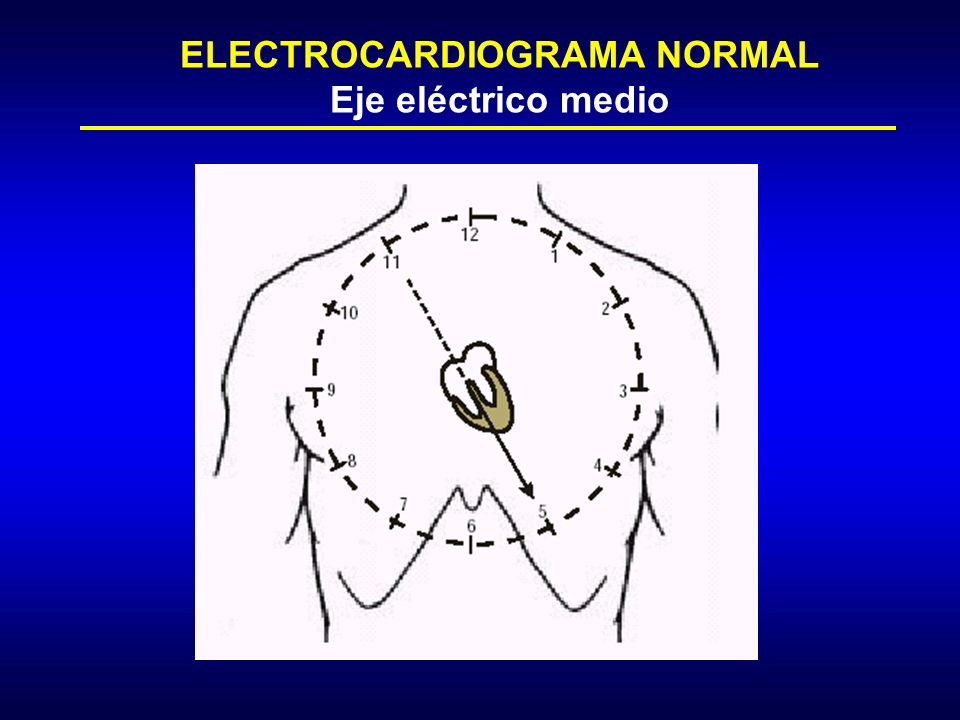

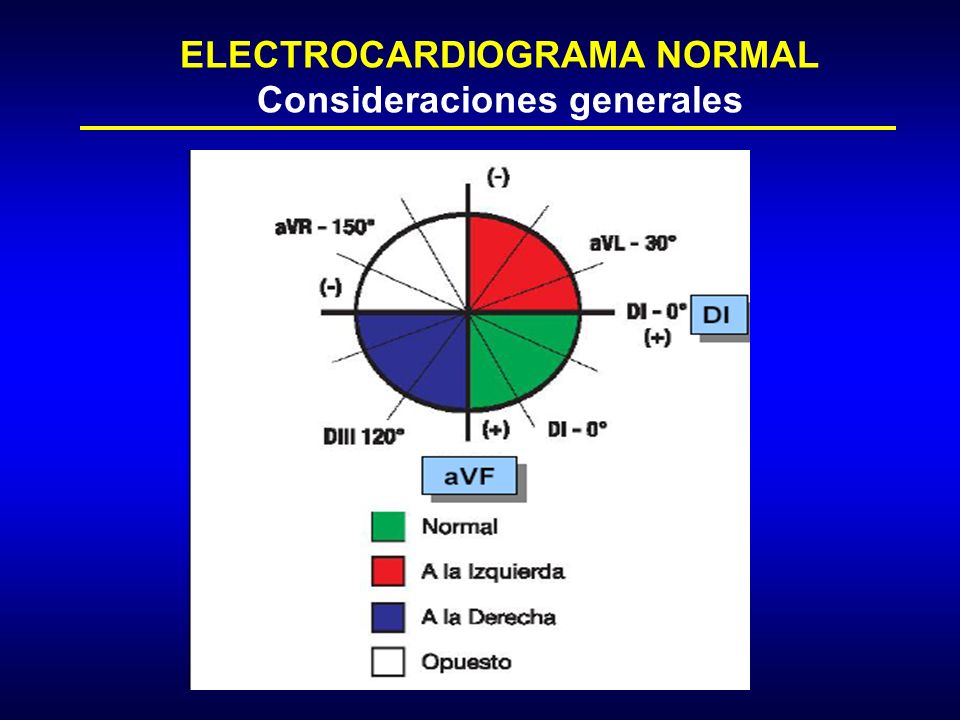

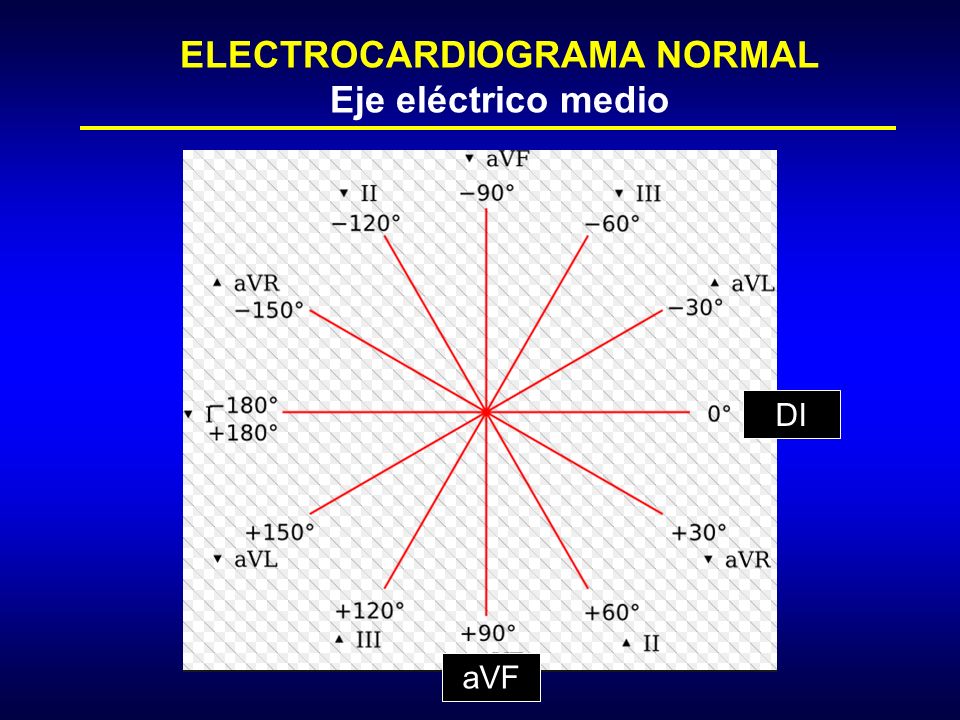

Eje Electrico medio: es la posición anátomo eléctrica del corazón en el tórax. Normalmente está entre 0 y 90º
46
ELECTROCARDIOGRAMA NORMAL
Eje eléctrico medio
47
ELECTROCARDIOGRAMA NORMAL

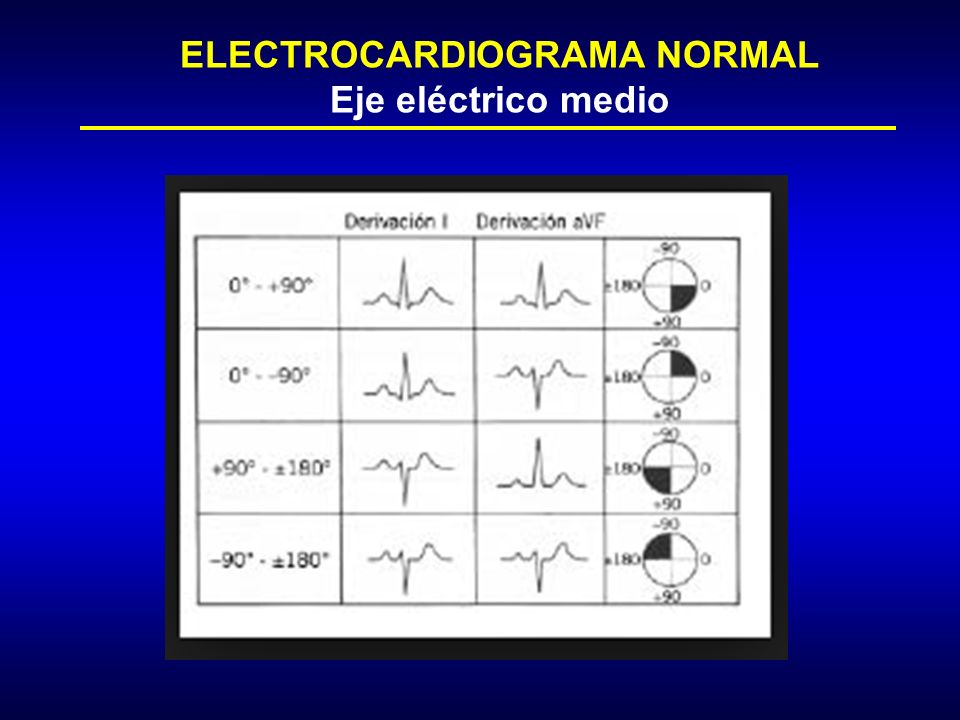

Eje eléctrico medio DI aVF
48
ELECTROCARDIOGRAMA NORMAL
Eje eléctrico medio
49
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
50
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
51
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

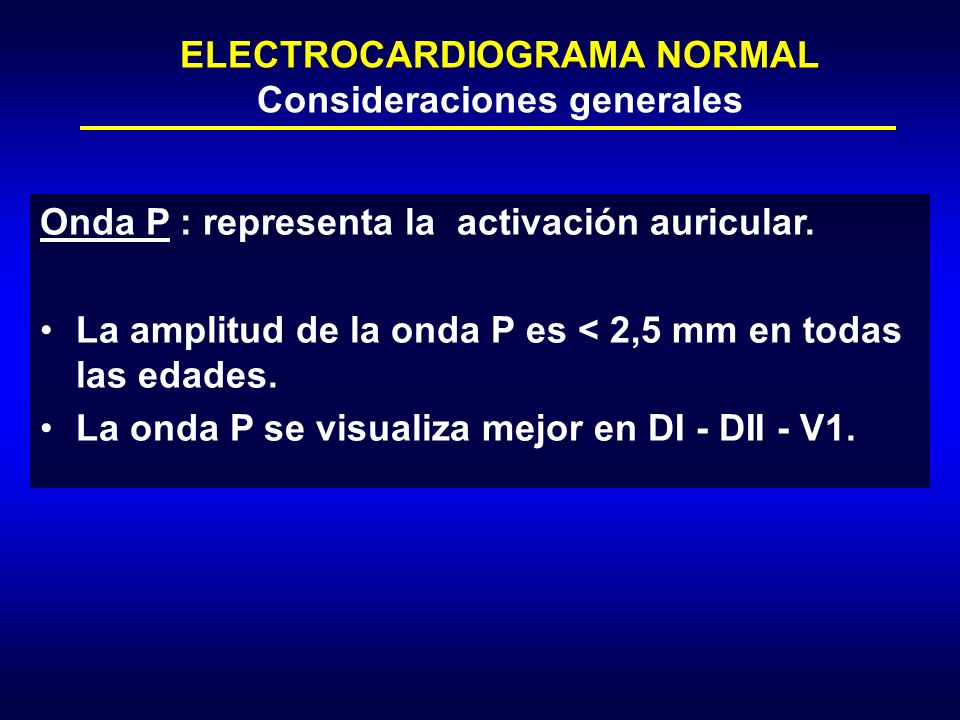

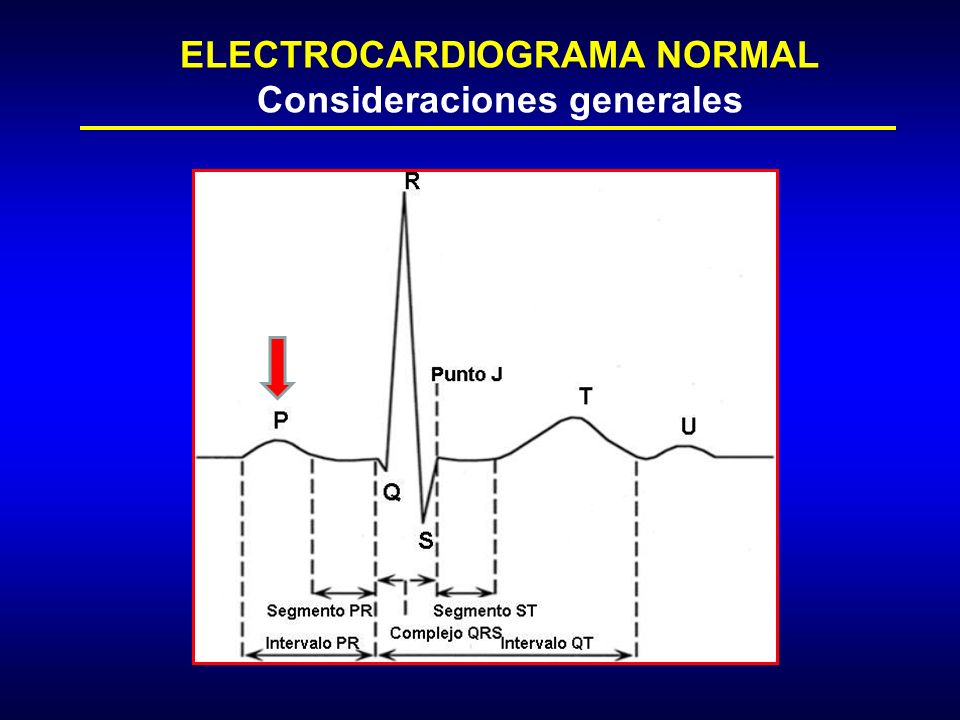

Onda P : representa la activación auricular. La amplitud de la onda P es < 2,5 mm en todas las edades. La onda P se visualiza mejor en DI - DII - V1.
52
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
53
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

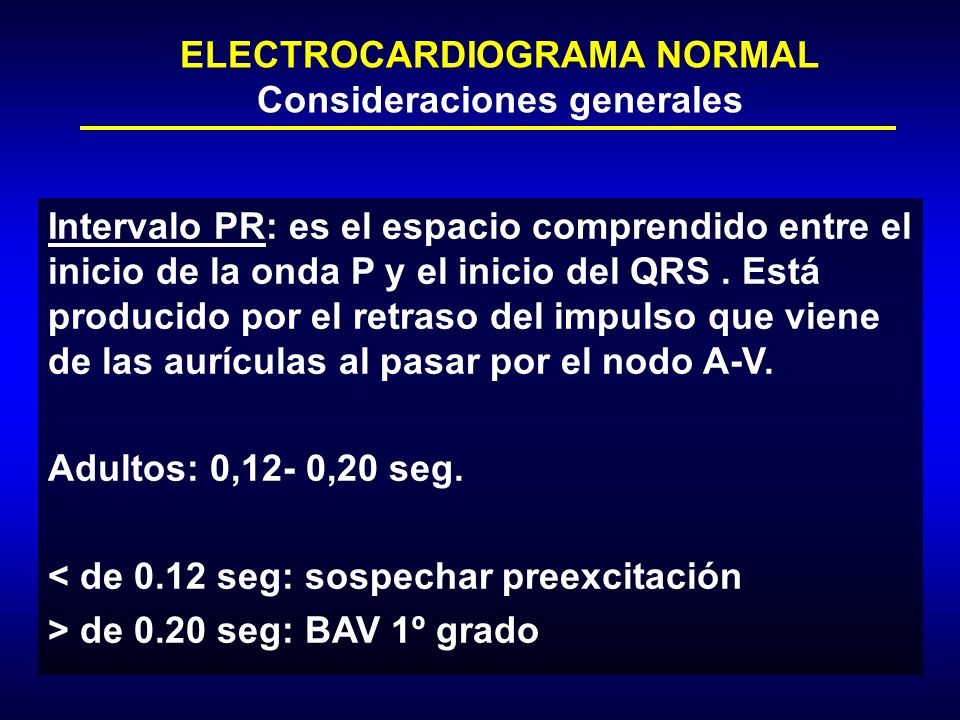

Intervalo PR: es el espacio comprendido entre el inicio de la onda P y el inicio del QRS . Está producido por el retraso del impulso que viene de las aurículas al pasar por el nodo A-V. Adultos: 0,12- 0,20 seg.
54
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
55
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Intervalo PR: es el espacio comprendido entre el inicio de la onda P y el inicio del QRS . Está producido por el retraso del impulso que viene de las aurículas al pasar por el nodo A-V. Adultos: 0,12- 0,20 seg. < de 0.12 seg: sospechar preexcitación > de 0.20 seg: BAV 1º grado
56
Síndrome de PR corto
57

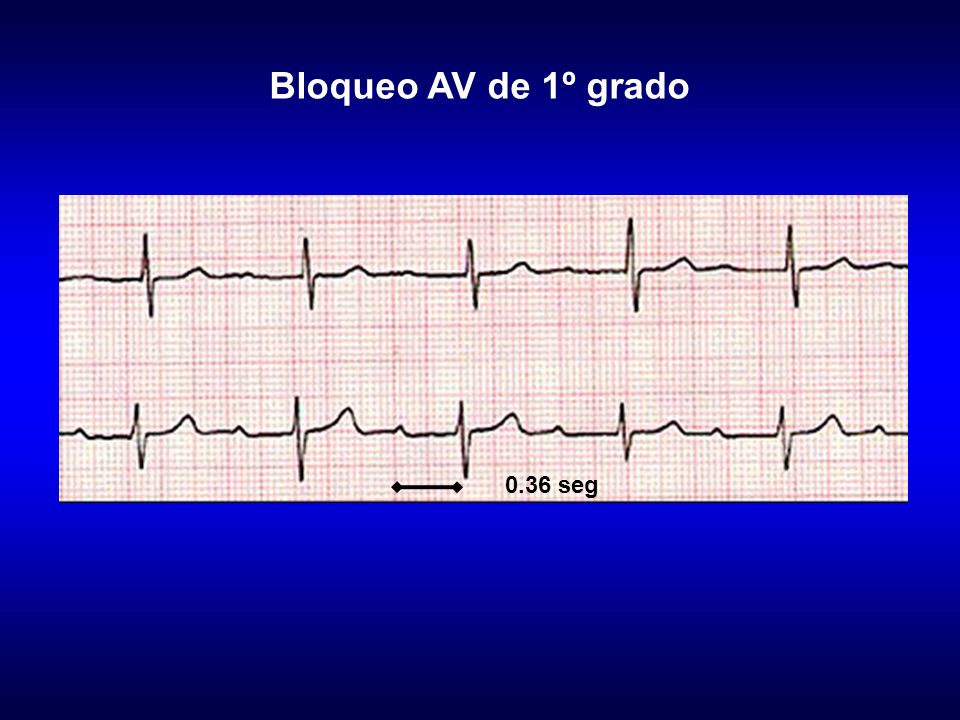

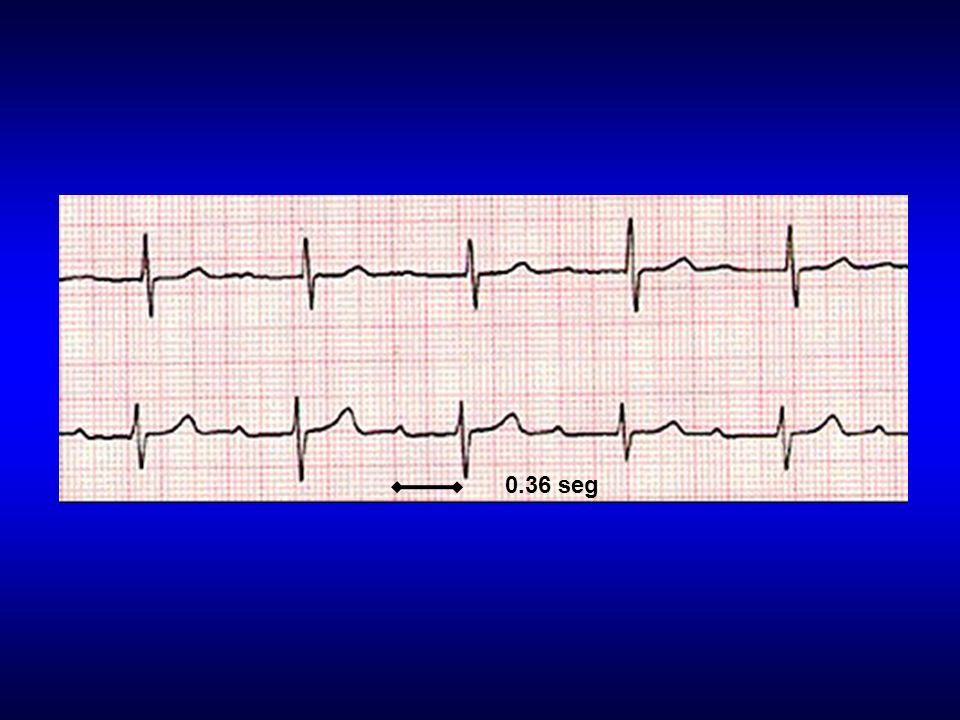

Bloqueo AV de 1º grado 0.36 seg
58
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Complejo QRS : representa la despolarización ventricular. Debemos de tener en cuenta la siguiente nomenclatura : -. Si la 1ª onda es "negativa" se llama onda "q" -. Si la 1ª onda es "negativa y grande" se llama QS -. Si la 1ª onda es "positiva" se llama onda "r".
59
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
60
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

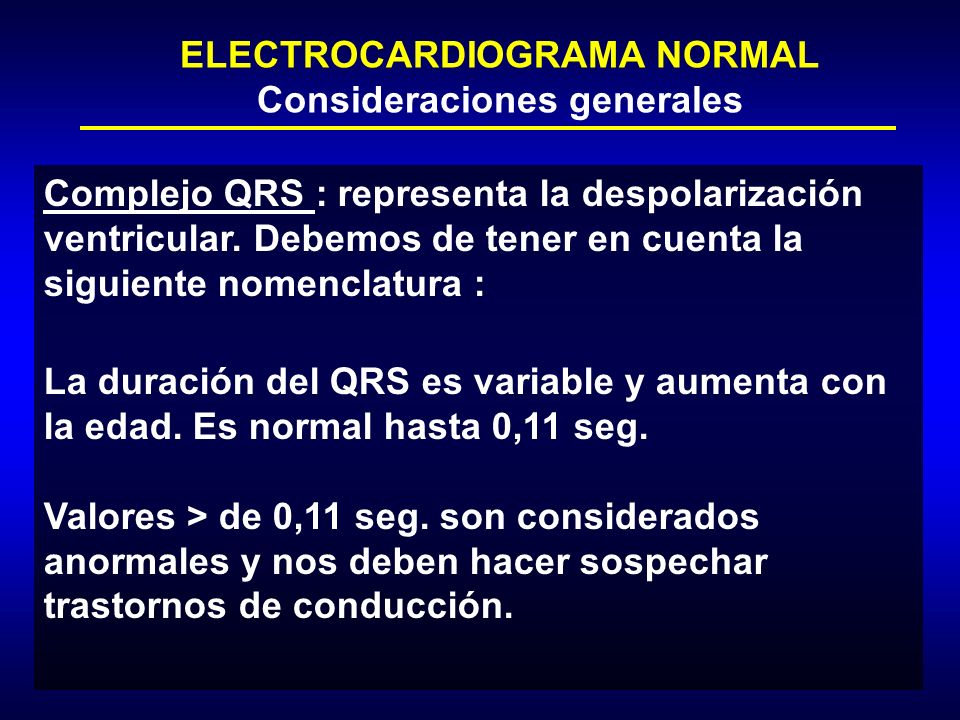

Complejo QRS : representa la despolarización ventricular. Debemos de tener en cuenta la siguiente nomenclatura : La duración del QRS es variable y aumenta con la edad. Es normal hasta 0,11 seg. Valores > de 0,11 seg. son considerados anormales y nos deben hacer sospechar trastornos de conducción.
61
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
62
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
63
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

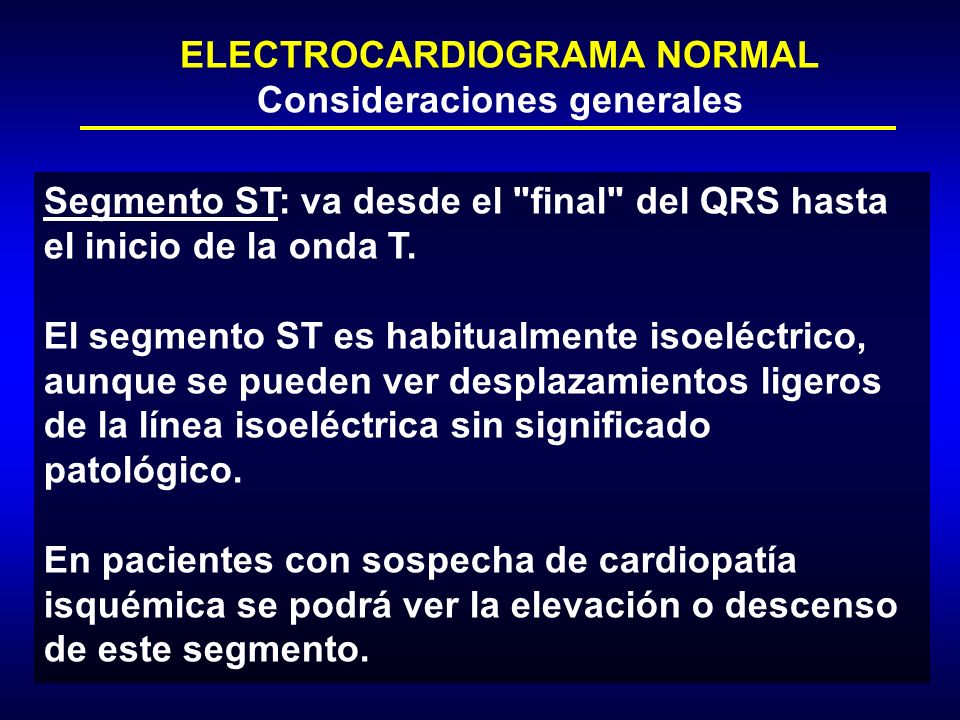

Segmento ST: va desde el "final" del QRS hasta el inicio de la onda T. El segmento ST es habitualmente isoeléctrico, aunque se pueden ver desplazamientos ligeros de la línea isoeléctrica sin significado patológico. En pacientes con sospecha de cardiopatía isquémica se podrá ver la elevación o descenso de este segmento.
64
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
65
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

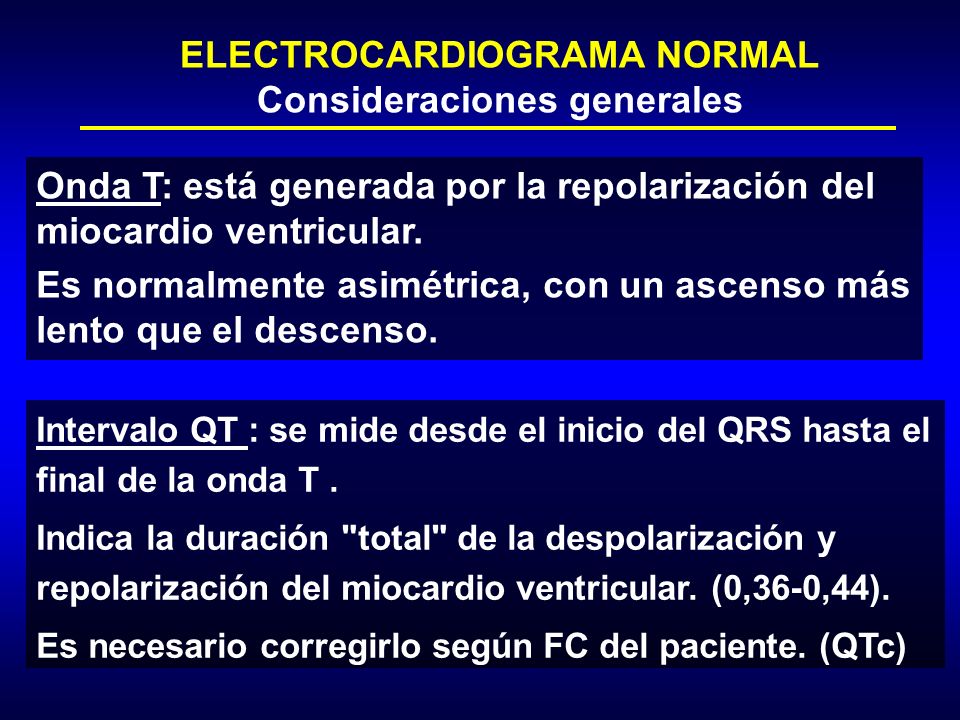

Onda T: está generada por la repolarización del miocardio ventricular. Es normalmente asimétrica, con un ascenso más lento que el descenso. Intervalo QT : se mide desde el inicio del QRS hasta el final de la onda T . Indica la duración "total" de la despolarización y repolarización del miocardio ventricular. (0,36-0,44). Es necesario corregirlo según FC del paciente. (QTc)
66
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
67
ELECTROCARDIOGRAMA NORMAL Consideraciones generales
Lectura del ECG 1. Ritmo 2. Frecuencia Cardíaca 3. Eje eléctrico medio (AQRS ) 4. Análisis de las ondas, complejos e intervalos 5. Alteraciones
68
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

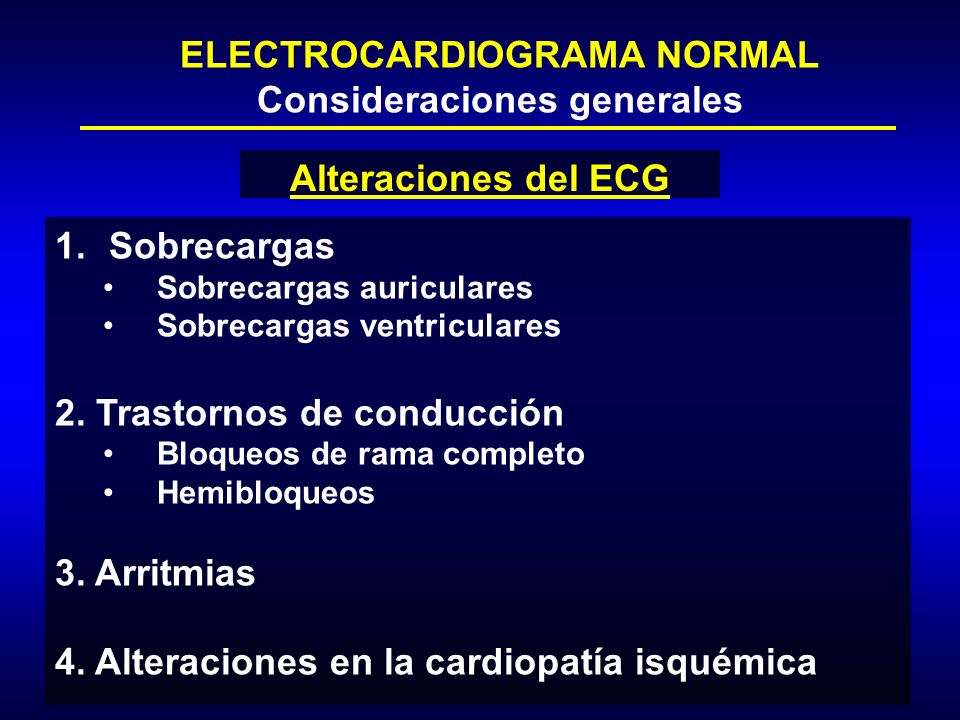

Alteraciones del ECG Sobrecargas Sobrecargas auriculares Sobrecargas ventriculares 2. Trastornos de conducción Bloqueos de rama completo Hemibloqueos 3. Arritmias 4. Alteraciones en la cardiopatía isquémica
69
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

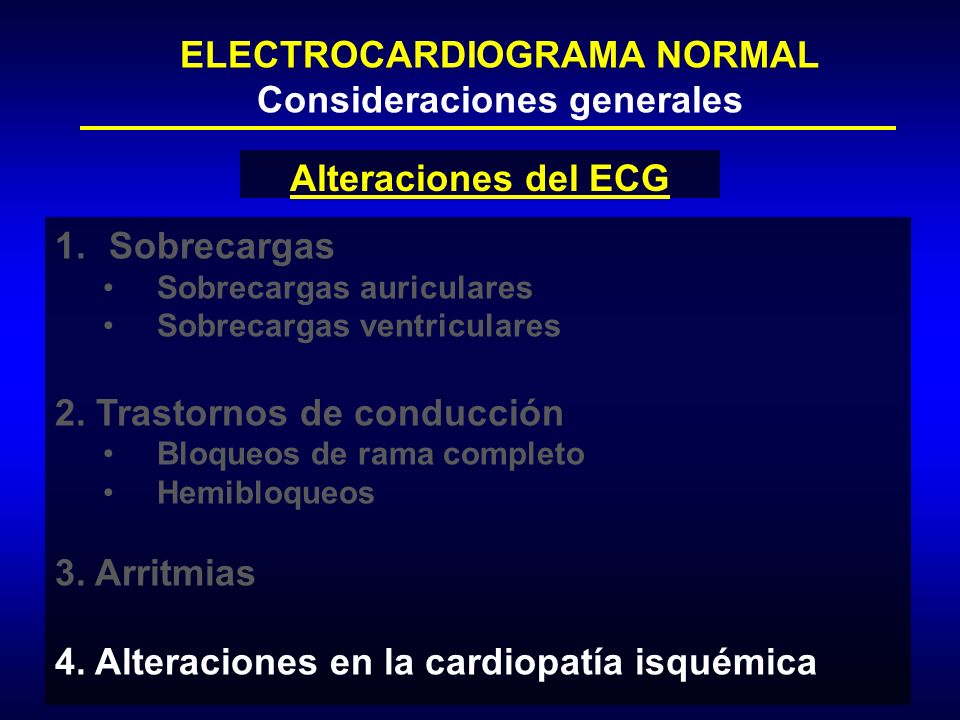

Alteraciones del ECG Sobrecargas Sobrecargas auriculares Sobrecargas ventriculares 2. Trastornos de conducción Bloqueos de rama completo Hemibloqueos 3. Arritmias 4. Alteraciones en la cardiopatía isquémica
70
ELECTROCARDIOGRAMA NORMAL Consideraciones generales

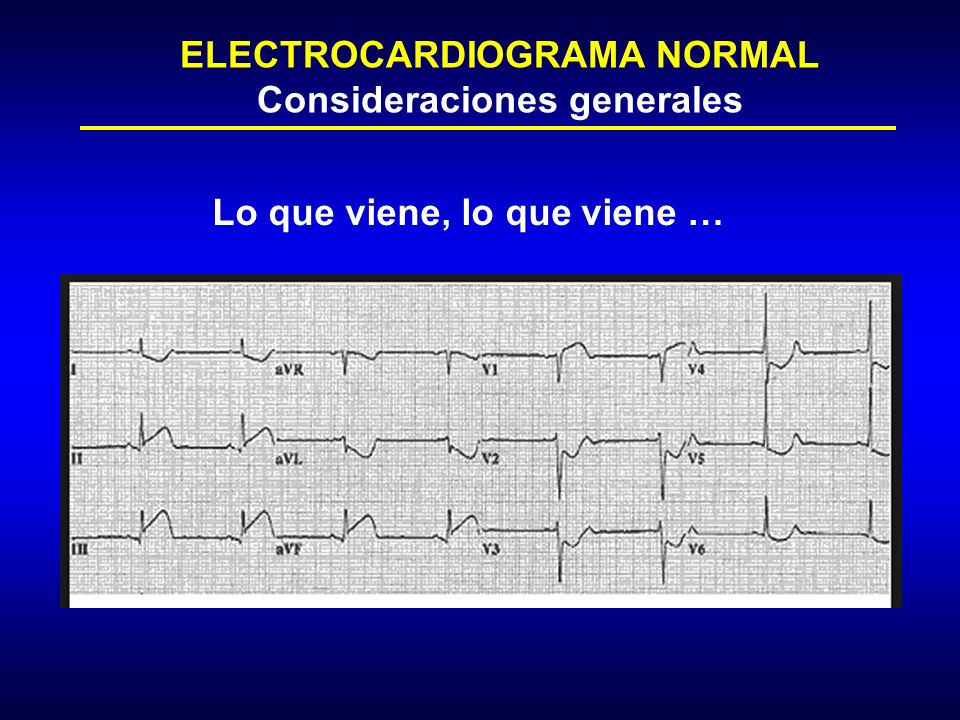

Lo que viene, lo que viene …
