1 Control de Flujo y de Errores
Profesora María Elena Villapol

2 Capa de Enlace de Datos: Principios y Objetivos
Sincronismo de Tramas Control de Flujo Control de Errores Direccionamiento Distinción entre información de control y data Gestión del enlace

3 Framing La capa de enlace de datos empaqueta bits en tramas (frames).
Las tramas pueden ser: Tamaño variables. Tamaño fijo. Los protocolos de framing pueden ser: Orientados a carácter. Orientados a bits.

4 Protocolo orientado a caracter

5 Protocolo orientado a carácter: Byte stuffing
Problema: el patrón usado para el campo de flag puede aparecer en el campo de información. El receptor interpretara esto como el fin de la trama, lo que seria un error. Solución: usar rellenado de caracteres o byte stuffing.

6 Protocolo orientado a bit

7 Protocolo orientado a bit
Problema: similar al encontrado en los protocolos orientados a caracter. Solución: usar rellenado de bits o bit stuffing.

8 Control de Flujo Se refiere a un conjunto de procedimientos utilizados para restringir la cantidad de datos que el remitente puede enviar antes de esperar el reconocimiento.

9 Control de errores Se refiere a los mecanismos para detectar y corregir errores que ocurren en la transmisión de las tramas.

10 Protocolos de la Capa de Control de Enlace
Incluyen: Framing Control de flujo Control de errores

11 Taxonomìa de los protocolos de la Capa de Control de Enlace
Para canales libres de ruido Para canales con ruido Protocolos

12 Simple

13 Stop-and-Wait

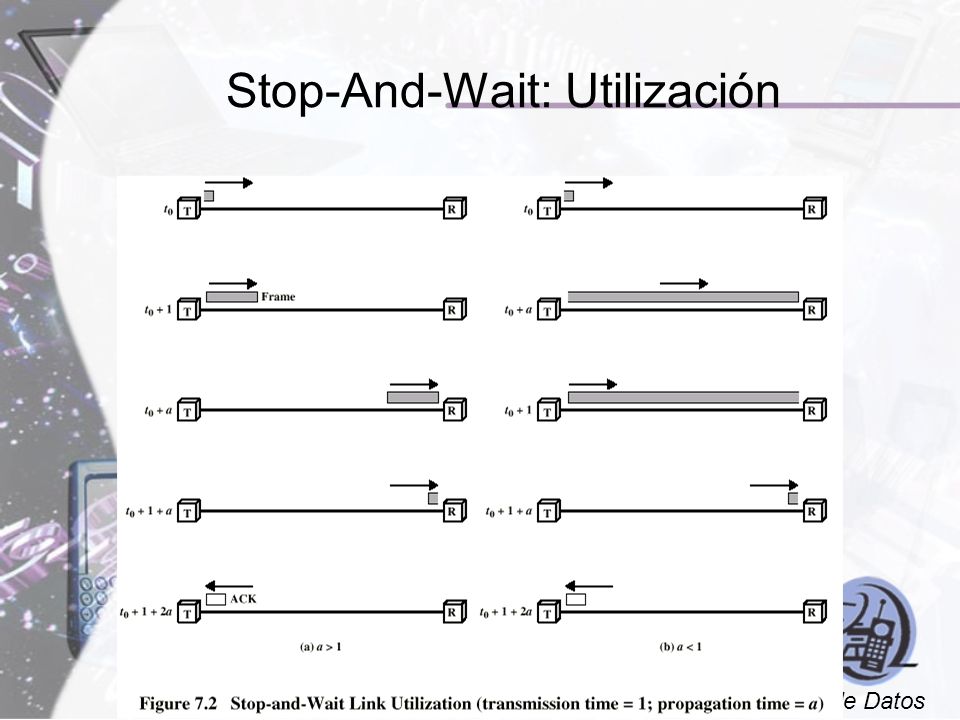

14 Stop-And-Wait: Utilización

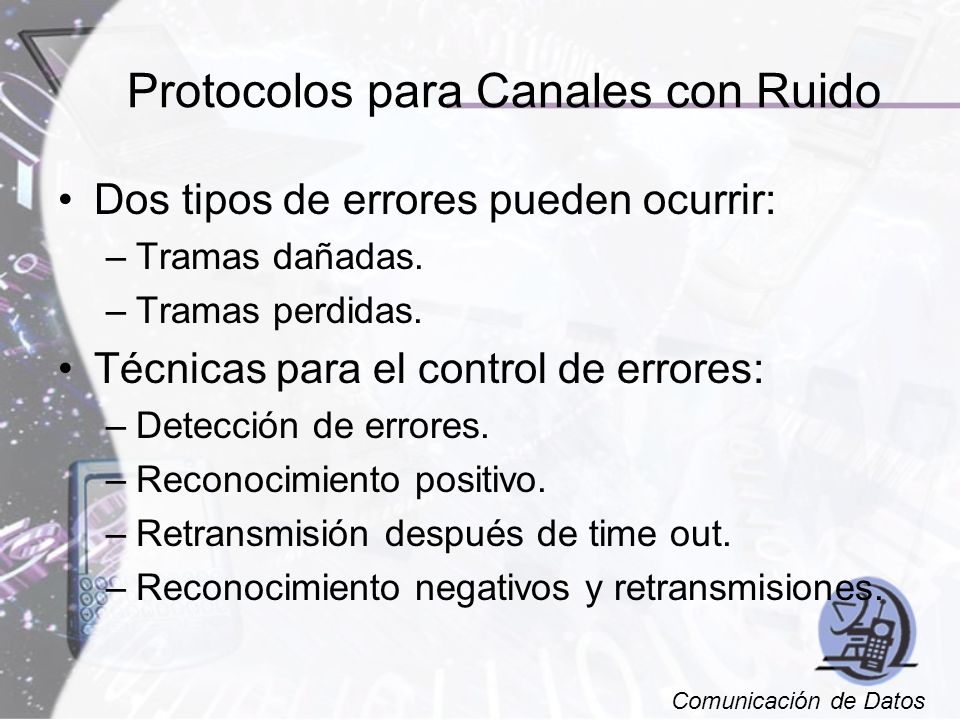

15 Protocolos para Canales con Ruido
Dos tipos de errores pueden ocurrir: Tramas dañadas. Tramas perdidas. Técnicas para el control de errores: Detección de errores. Reconocimiento positivo. Retransmisión después de time out. Reconocimiento negativos y retransmisiones.

16 Protocolo Stop-And-Wait ARQ (Requerimiento de Repetición Automática).
Transmitir una trama. Esperar por ACK. Si la trama esta en error, se descarta. El transmisor tiene un timeout. Si no ACK, retransmitir. Si ACK se daña, el transmisor no sabrá y volverá a retransmitir. El receptor obtendrá dos copias de la trama. Solución, usar un ACK0 y ACK1.

17 Stop-And-Wait ARQ: Tramas Duplicadas
Si ACK se daña, el transmisor no sabrá y volverá a retransmitir. El receptor obtendrá dos copias de la trama. Solución, usar un ACK0 y ACK1. F1 ACK Duplicado aceptado Time out Ilustración del problema de duplicación de tramas

18 Stop-And-Wait ARQ: Ejemplo

19 Control de Flujo Usando Ventana Deslizantes
Múltiples tramas se pueden transmitir. El receptor tiene un buffer de tamaño W. El transmisor puede enviar hasta W tramas sin recibir un ACK. Cada tramas debe estar enumerada. El ACK debe incluir el número de la próxima trama esperada. El tamaño de este número esta limitado por el tamaño del campo de secuenciamiento.

20 Control de Flujo Usando Ventana Deslizantes
Rango del número de secuencias asumiendo un campo de 3 bits es: 0 – (23 –1). Tamaño máximo de la ventana: (23 –1).

21 Control de Flujo Usando Ventana Deslizantes
ACK 3 ACK 4

22 Go-Back N ARQ Basado en las ventanas deslizantes.
Utilizar la ventana para controlar el número de tramas que pueden ser enviadas. Los números de secuencias son 2m, donde m es el tamaño del campo de secuencia en bits. El tamaño máximo de la ventana es 2m – 1.

23 Go-Back N ARQ Si ningún error, se envía ACK como de costumbre.
Si error, contestar con un rechazo (REJ). Desechar que la trama y todas las tramas futuras hasta que se reciba trama correctamente. El transmisor debe retroceder y retransmitir la trama actual y todas las tramas subsecuentes.

24 Go-Back N ARQ Toma en cuenta las siguientes situaciones:
Tramas dañadas: El receptor detecta error en la trama i El receptor envía rechazo-i El transmisor recibe un rechazo-i El transmisor retransmite la trama i y todas las subsecuentes Tramas perdidas (1) La trama i se perdió El transmisor envía la trama i+1 El receptor recibe la trama i+1 fuera de secuencia El receptor envía el rechazo i El transmisor retrocede a la trama i y retransmite

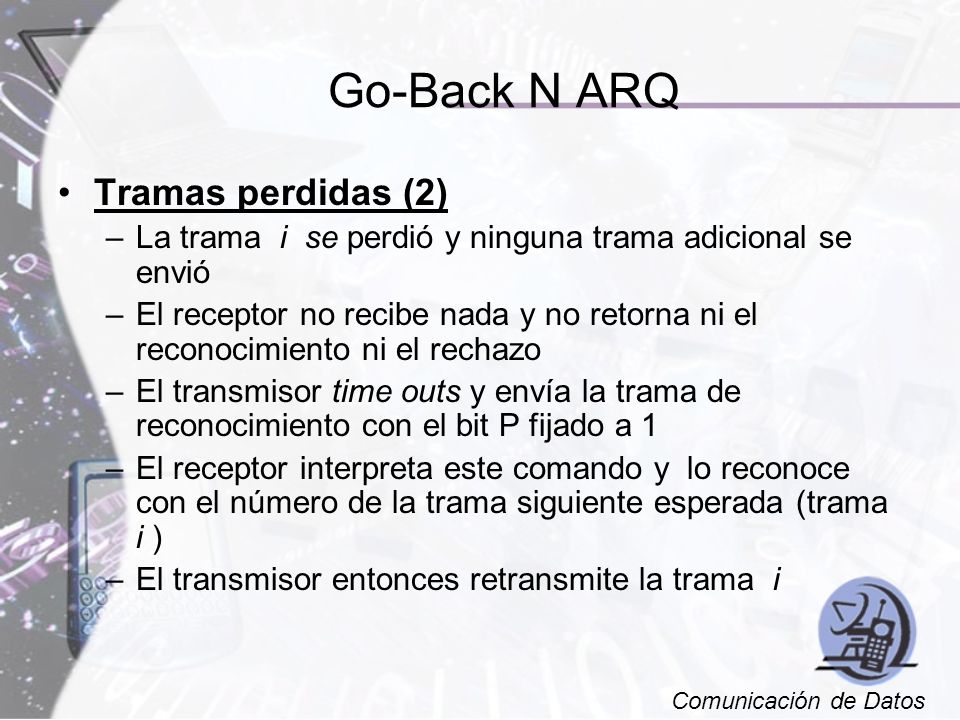

25 Go-Back N ARQ Tramas perdidas (2)
La trama i se perdió y ninguna trama adicional se envió El receptor no recibe nada y no retorna ni el reconocimiento ni el rechazo El transmisor time outs y envía la trama de reconocimiento con el bit P fijado a 1 El receptor interpreta este comando y lo reconoce con el número de la trama siguiente esperada (trama i ) El transmisor entonces retransmite la trama i

26 Go-Back N ARQ ACK dañado REJ dañado
El receptor recibe la trama i y envía el reconocimiento (i+1) que se pierde. Los reconocimientos son acumulativos, así que el reconocimiento siguiente (i+n) puede llegar antes que el tiempo expire para la trama i. Si el tiempo expira, el transmisor envía el reconocimiento con el bit P fijado como antes Esto se puede repetir un número de veces antes de que se inicie un procedimiento de reset. REJ dañado Igual caso trama perdida (2)

27 Go Back N ARQ

28 Go-Back N ARQ: Determinación del Tamaño de la Ventana

29 Go-Back N ARQ Conclusión:
El tamaño de la ventana del transmisor es menor que 2m. El tamaño de la ventana del receptor es 1.

30 Go-Back N ARQ: Ejemplo

31 Rechazo Selectivo ARQ Solamente se retransmiten las tramas rechazadas.
Las tramas subsecuentes son aceptadas por el receptor y protegidas. Reduce al mínimo la retransmisión. El receptor debe mantener bastante grande el buffer intermedio.

32 Rechazo Selectivo ARQ El tamaño de la ventana es mas restrictivo que en la técnica anterior. Considere el siguiente caso.

33 Rechazo Selectivo ARQ

34 Rechazo Selectivo Para solucionar el problema de solapamiento de secuencias, el máximo tamaño de la ventana debe no ser mayor a la mitad del rango del número de secuencias. Para un campo de m bits de secuenciamiento el tamaño de la ventana es limitado a 2m/2=2m-1

35 Rechazo Selectivo ARQ

36 Rechazo Selectivo ARQ

37 UTILIZACION

38 High Level Data Link Control (HDLC)
Estación primaria Controla la operación del enlace Las tramas enviadas se llaman comandos Mantiene un enlace lógico separado por c/u estación secundaria. Estación secundaria Esta bajo el control de la primaria Las tramas que envían se llaman respuestas Estaciones combinadas Pueden generar comandos o respuestas

39 Configuración de los enlaces / Modos de Transferencia
No balanceada 1 primaria y 1 o mas secundarias Soporte a HDX y FDX Balanceada 2 estaciones combinadas Normal Response Mode (NRM) Asynchronous Balanced Mode (ABM) Asynchronous Response Mode (ARM)

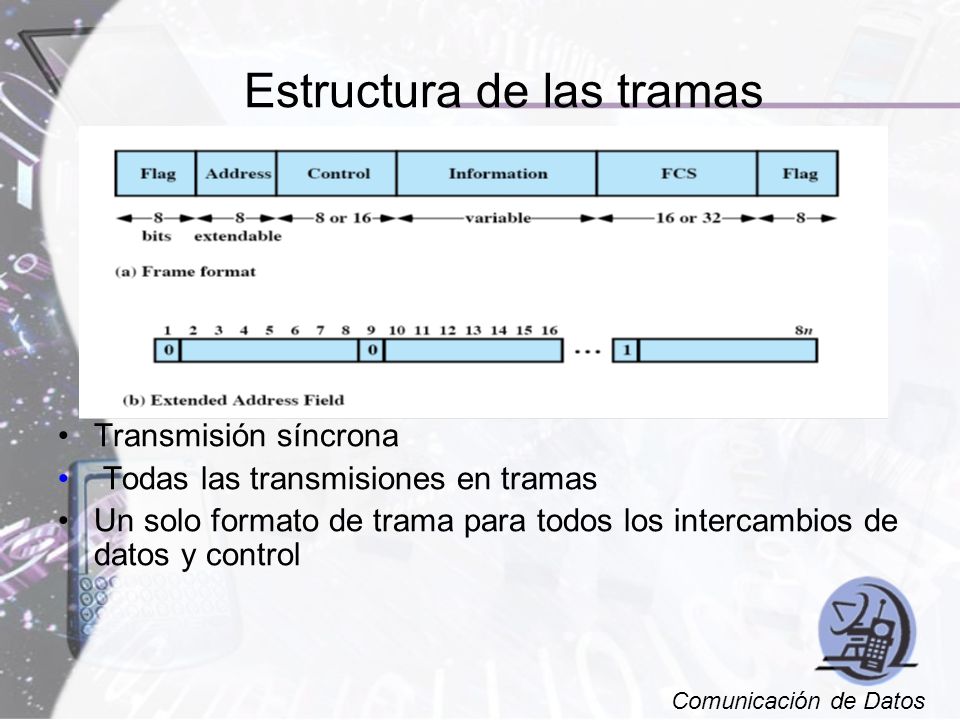

40 Estructura de las tramas
Transmisión síncrona Todas las transmisiones en tramas Un solo formato de trama para todos los intercambios de datos y control

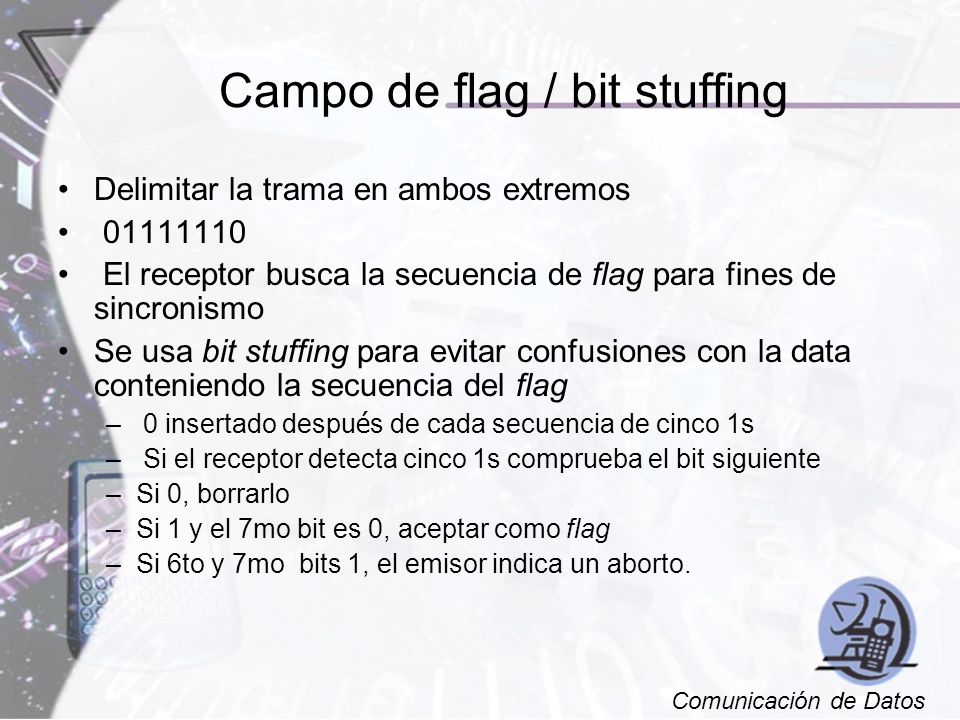

41 Campo de flag / bit stuffing
Delimitar la trama en ambos extremos El receptor busca la secuencia de flag para fines de sincronismo Se usa bit stuffing para evitar confusiones con la data conteniendo la secuencia del flag 0 insertado después de cada secuencia de cinco 1s Si el receptor detecta cinco 1s comprueba el bit siguiente Si 0, borrarlo Si 1 y el 7mo bit es 0, aceptar como flag Si 6to y 7mo bits 1, el emisor indica un aborto.

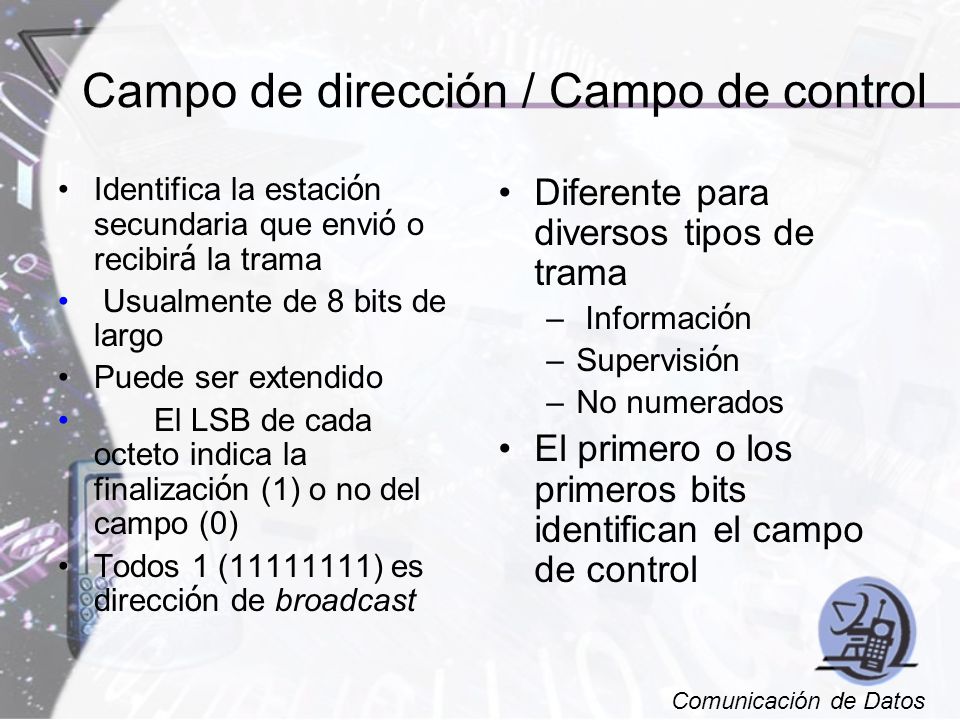

42 Campo de dirección / Campo de control
Identifica la estación secundaria que envió o recibirá la trama Usualmente de 8 bits de largo Puede ser extendido El LSB de cada octeto indica la finalización (1) o no del campo (0) Todos 1 ( ) es dirección de broadcast Diferente para diversos tipos de trama Información Supervisión No numerados El primero o los primeros bits identifican el campo de control

43 Campo de control

44 Comandos HDLC

45 Operación de HDLC (Ejemplo 1)

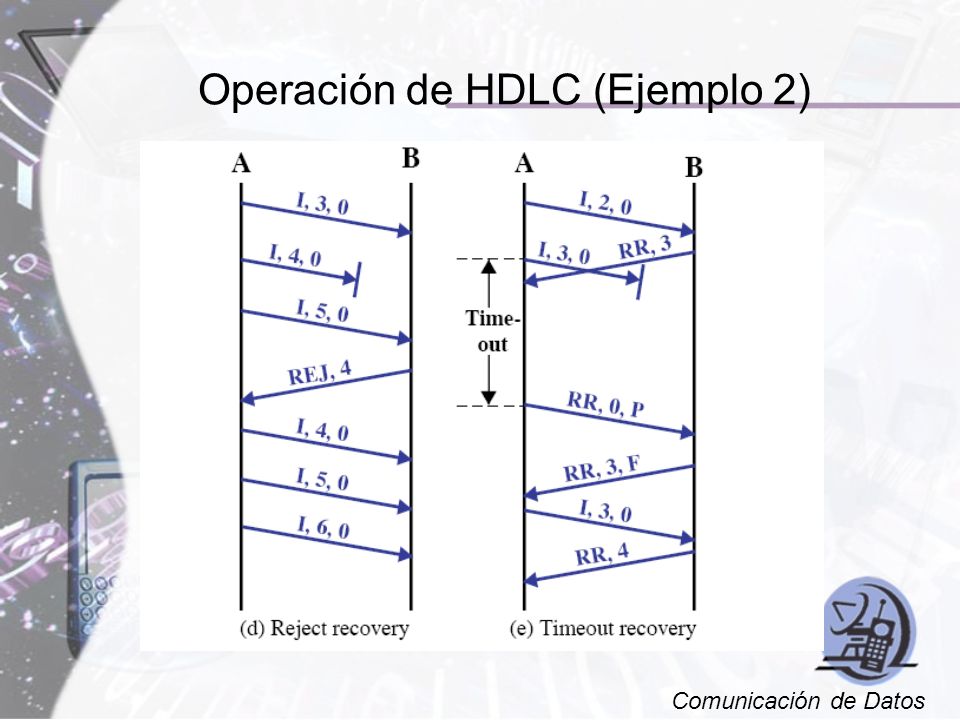

46 Operación de HDLC (Ejemplo 2)
