TEMA VI Control del Enlace de Datos REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA ANTONIO JOSÉ DE SUCRE ANTONIO JOSÉ

Presentaciones similares


Presentación del tema: "TEMA VI Control del Enlace de Datos REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA ANTONIO JOSÉ DE SUCRE ANTONIO JOSÉ"— Transcripción de la presentación:

1 TEMA VI Control del Enlace de Datos REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA ANTONIO JOSÉ DE SUCRE ANTONIO JOSÉ DE SUCRE VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica

2 Sumario 1. ¿Qué es el Control de Flujo? 2.Control de Flujo 3. Detección de Errores 4. Control de Errores 5. Control del Enlace de Datos a Alto Nivel

3 ¿Qué es el Control de Flujo? Es el proceso integral que permite que se realice el proceso de intercambio datos de información para una comunicación en forma eficiente.

4 Capa Protocolo Enlace de Datos Las funciones de esta capa son: Las funciones de esta capa son: 1. Control de Flujo Control de FlujoControl de Flujo 2. Detección de Errores Detección de ErroresDetección de Errores 3. Control de Errores Control de ErroresControl de Errores

5 Requisitos y Objetivos para la comunicación de datos 1. Sincronización 2. Control de Flujo 3. Control de Errores 4. Direccionamiento 5. Datos y Control sobre el mismo enlace 6. Gestión de Enlace

6 Control de Flujo Posibilita que no se desborde la memoria temporal de transferencia del receptor. Ver Figura Ver Figura

7 Control de Flujo Tiempo de Transmisión: tiempo empleado por una estación para emitir todos los bits de una trama. Es proporcional a la trama. Tiempo de Propagación: tiempo empleado por un bit en atravesar el medio de transmisión desde el origen hasta el destino, se denotará por a.

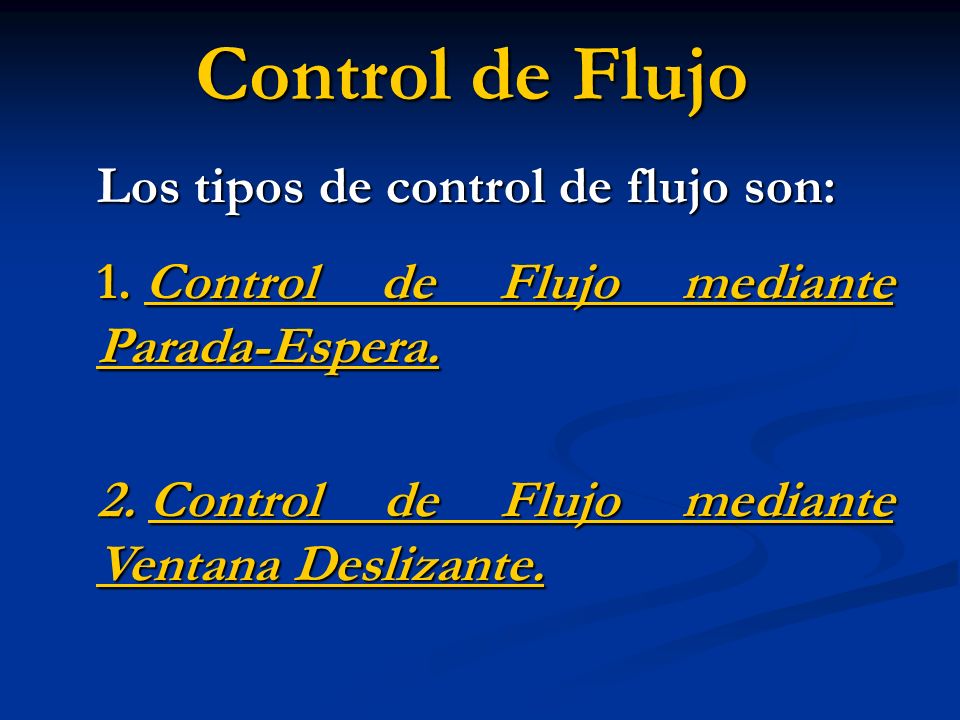

8 Control de Flujo Los tipos de control de flujo son: 1. Control de Flujo mediante Parada-Espera. Control de Flujo mediante Parada-Espera.Control de Flujo mediante Parada-Espera. 2. Control de Flujo mediante Ventana Deslizante. Control de Flujo mediante Ventana Deslizante.Control de Flujo mediante Ventana Deslizante.

9 Detección de Errores En todo sistema de transmisión habrá ruido, independientemente de cómo haya sido diseñado. El ruido dará lugar a errores que modificaran uno o varios bits de la trama.

10 Detección de Errores Se definen las probabilidades en términos de los errores en las tramas transmitidas: 1. P b : Probabilidad de UN BIT erróneo, también denominada tasa de error por BIT BER (Bit Error Rate). 2. P 1 : Probabilidad de que una trama llegue sin errores.

11 Detección de Errores Se define las probabilidades en términos de los errores en las tramas transmitidas (Cont.): 3. P 2 : Probabilidad de que una trama llegue con uno o más errores no detectables. 4. P 3 : Probabilidad de que una trama llegue con uno o más errores detectables pero sin errores indetectables.

12 Detección de Errores Análisis probabilístico Si se considera el caso en el que no se toman medidas para detectar errores, la probabilidad de errores detectables (P 3 ) es cero. Para las otras probabilidades, se supondrá que todos los bits tienen una probabilidad de error (P b ) constante, independientemente de donde estén situados en la trama.

13 Detección de Errores Análisis probabilístico: Entonces se tiene que: donde F es el número de bits por trama.

14 Detección de Errores Análisis probabilístico: Se puede Concluir: 1. La probabilidad de que una trama llegue sin ningún BIT erróneo disminuye al aumentar la probabilidad de que un BIT sea erróneo.

15 Detección de Errores Análisis probabilístico: Se puede Concluir: 2. La probabilidad de que una trama llegue sin errores disminuye al aumentar la longitud de la misma; cuanto mayor es la trama, mayor número de bits tendrá, y mayor será la probabilidad de que alguno de los bits sea erróneo.

16 Esquema de un sistema de Detección de Errores

17 Desarrolle el ejemplo de la página 188 del libro de texto.

18 Detección de Errores Se tienen los siguientes casos: Comprobación de ParidadComprobación de ParidadComprobación de ParidadComprobación de Paridad Comprobación de Redundancia Cíclica (CRC)Comprobación de Redundancia Cíclica (CRC)Comprobación de Redundancia Cíclica (CRC)Comprobación de Redundancia Cíclica (CRC)

19 Control de Errores El control de errores hace referencia a los mecanismos necesarios para la detección y la corrección de errores que aparecen en la transmisión de tramas.

20 Control de Errores Perdidas y errores en la transmisión desde una fuente hasta un destino

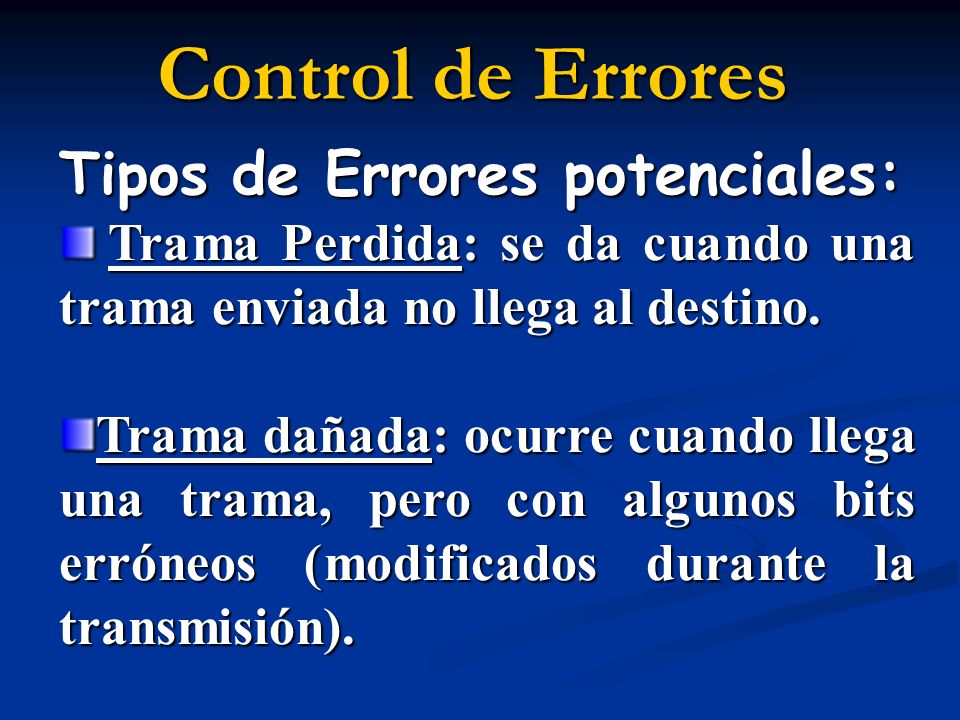

21 Control de Errores Tipos de Errores potenciales: Trama Perdida: se da cuando una trama enviada no llega al destino. Trama Perdida: se da cuando una trama enviada no llega al destino. Trama dañada: ocurre cuando llega una trama, pero con algunos bits erróneos (modificados durante la transmisión).

22 Control de Errores basado en: Detección de errores: discutida previamente. Detección de errores: discutida previamente. Confirmaciones positivas: el destino devuelve una confirmación positiva por cada trama recibida con éxito y libre de errores. Confirmaciones positivas: el destino devuelve una confirmación positiva por cada trama recibida con éxito y libre de errores. Retransmisión después de la expiración de un intervalo de tiempo: la fuente retransmite las tramas que no se han confirmado tras un período de tiempo predeterminado. Retransmisión después de la expiración de un intervalo de tiempo: la fuente retransmite las tramas que no se han confirmado tras un período de tiempo predeterminado. Confirmación negativa y retransmisión: el destino devuelve una confirmación negativa al detectar errores en las tramas recibidas. La fuente retransmitirá de nuevo esas tramas. Confirmación negativa y retransmisión: el destino devuelve una confirmación negativa al detectar errores en las tramas recibidas. La fuente retransmitirá de nuevo esas tramas.

23 Tipos de ARQ Los mecanismos de respuestas se conocen genéricamente como Solicitud de Repetición Automática (ARQ, automatic repeat request). Los mecanismos de respuestas se conocen genéricamente como Solicitud de Repetición Automática (ARQ, automatic repeat request). Hay tres variantes normalizadas: ARQ con parada-y-espera ARQ con parada-y-esperaARQ con parada-y-esperaARQ con parada-y-espera ARQ con vuelta-atrás-N ARQ con vuelta-atrás-NARQ con vuelta-atrás-NARQ con vuelta-atrás-N ARQ con rechazo selectivo ARQ con rechazo selectivoARQ con rechazo selectivoARQ con rechazo selectivo

24 Otros Métodos de Detección de Errores existen otros métodos para la detección de errores que analizaremos a continuación: existen otros métodos para la detección de errores que analizaremos a continuación: Chequeo de Paridad Vertical: VRC Chequeo de Paridad Vertical: VRCChequeo de Paridad Vertical: VRCChequeo de Paridad Vertical: VRC Chequeo de Paridad Longitudinal: LRC Chequeo de Paridad Longitudinal: LRCChequeo de Paridad Longitudinal: LRCChequeo de Paridad Longitudinal: LRC Chequeo de paridad Bidimensional: VRC/LRC Chequeo de paridad Bidimensional: VRC/LRCChequeo de paridad Bidimensional: VRC/LRCChequeo de paridad Bidimensional: VRC/LRC

25 Actividades Realice una lectura general de la sección 7.4 del libro de texto. (HDLC) Resuelva algunos de los problemas propuestos Lea el apéndice 7A

26 Fin Tema VI Gracias

27 Control de Flujo Posibilita que el receptor regule el flujo de datos enviados por el emisor, con la finalidad que la memoria del receptor no se desborde.

28 Detección de Errores Se implementa con un código con capacidad de detección de errores y dependerá de los bits transmitidos.

29 Control de Errores Se lleva a cabo mediante la retransmisión de las tramas dañadas que no hayan sido confirmadas o las que desde el otro extremo se reciba una petición de retransmisión.

30 Control de Flujo

31 Control de Flujo mediante Parada-Espera Se envía una trama por el transmisor, el receptor recibe esa trama y le indica al transmisor cuando debe enviar la siguiente.

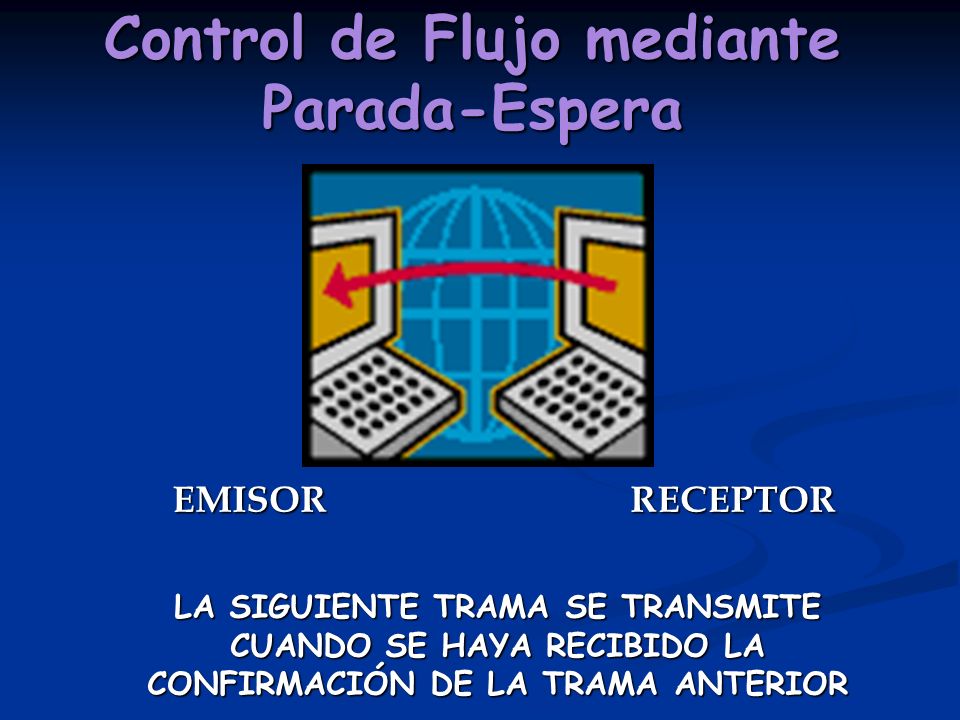

32 Control de Flujo mediante Parada-Espera EMISORRECEPTOR LA SIGUIENTE TRAMA SE TRANSMITE CUANDO SE HAYA RECIBIDO LA CONFIRMACIÓN DE LA TRAMA ANTERIOR

33 Control de Flujo mediante Parada-Espera Las razones de la construcción de tramas son: 1. El tamaño de la memoria temporal del receptor puede ser limitada 2. Cuanto más larga sea la transmisión, es más probable que haya errores.

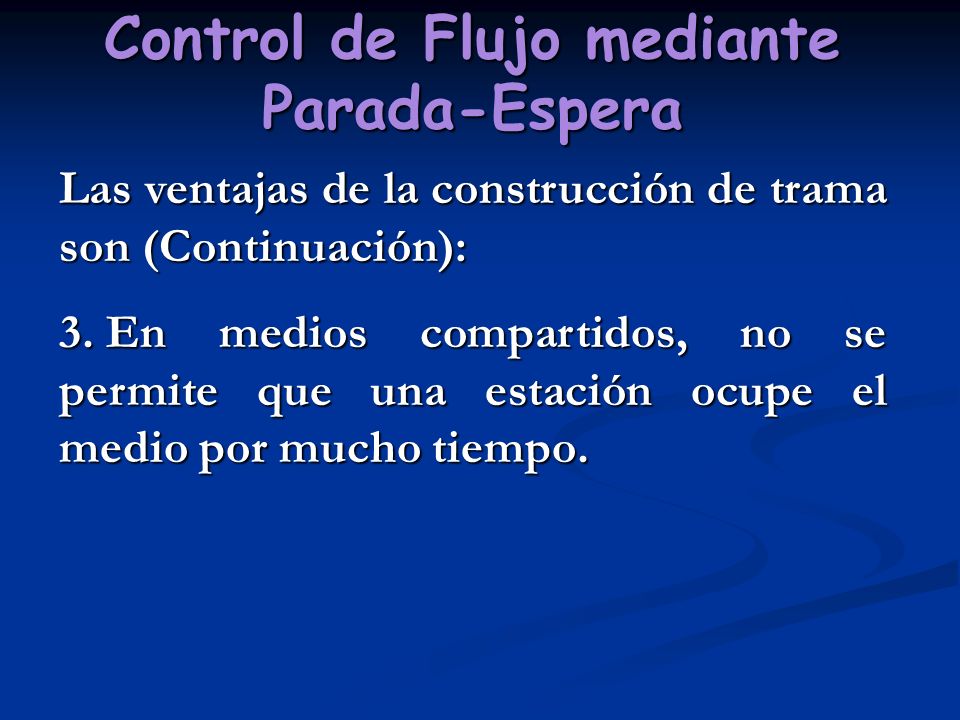

34 Control de Flujo mediante Parada-Espera Las ventajas de la construcción de trama son (Continuación): 3. En medios compartidos, no se permite que una estación ocupe el medio por mucho tiempo.

35 Control de Flujo mediante Parada-Espera Este esquema tiene problemas, porque cada vez solo puede haber una trama en transito. Se presenta como:

36 Control de Flujo mediante Parada-Espera La longitud del enlace en bits, se define como el número de bits en el enlace cuando el mismo se ocupa completamente por una secuencia de bits. R: velocidad del enlace [bits/s]; d: distancia del enlace [m], V: velocidad de propagación [m/s]

37 Control de Flujo mediante Parada-Espera

38 Para grandes distancias y/o velocidades de transmisión grandes es aconsejable la utilización de grandes valores de `a´, donde `a´ es el retardo de propagación.

39 Control de Flujo mediante Parada-Espera NOTA IMPORTANTE: 1. Para a > 1, la línea está siempre infrautilizada. 2. Para a < 1, la línea está utilizada ineficientemente.

40 Control de Flujo mediante Ventana Deslizante Características: 1.El sistema permite múltiples tramas en transito 2.El receptor posee una memoria de longitud W 3.El transmisor puede enviar hasta W tramas sin acuse de recibo 4.Cada trama es numerada

41 Control de Flujo mediante Ventana Deslizante Características (Cont.): 5.La Confirmación incluye el número de la próxima trama esperada. 6.Para un campo de k bits el rango de números de secuencias ira desde 0 hasta 2 k -1. 7.Las tramas se numerarán modulo 2 k

42 Descripción esquemática

43

44 Comprobación de Paridad El proceso consiste en agregar un BIT de paridad al final del bloque de datos. La regla que puede ser utilizada es: Paridad Par: el número de 1´s incluyendo al BIT de paridad es PAR. Paridad Impar: el número de 1´s incluyendo al BIT de paridad es IMPAR.

45 Comprobación de Paridad Ejemplo: Sea el caracter G=1110001 Si se utiliza paridad para transmitir este carácter, se tendrá: G= 1110001P a) Si P es paridad par, G= 11100010 b) Si P es paridad impar, G= 11100011

46 Comprobación de Paridad Generalmente, se utiliza: Paridad Par: para comunicaciones SINCRÓNICAS. Paridad Impar: para comunicaciones ASINCRÓNICAS. ¿Debilidades del método?

47 Comprobación de Redundancia Cíclica Dado un bloque o mensaje de k-bits, el transmisor genera una secuencia de n-bits, denominada secuencia de comprobación de la trama (FCS, frame check sequence), de tal manera que la trama resultante, con n + k bits, sea divisible por algún número predeterminado. Mensaje de k bitsFCS de n bits Trama Resultante

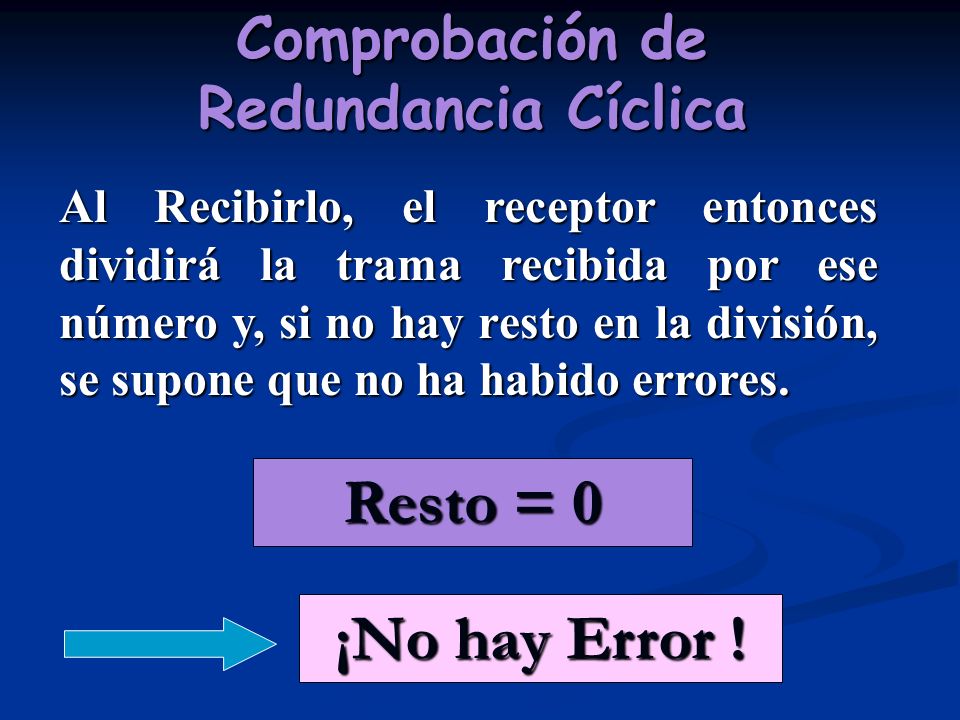

48 Comprobación de Redundancia Cíclica Al Recibirlo, el receptor entonces dividirá la trama recibida por ese número y, si no hay resto en la división, se supone que no ha habido errores. Resto = 0 ¡No hay Error !

49 Analice el proceso de implementación de éstas técnicas en la página 193 del libro de texto. CRC con Polinomios

50 ARQ con Parada-y-Espera La estación fuente transmite una única trama y entonces debe esperar la recepción de una confirmación (ACK, «acknowledgment»). No se podrá enviar ninguna otra trama hasta que la respuesta de la estación destino vuelva al emisor.

51 ARQ con Parada-y-Espera Para evitar duplicidad en las tramas de confirmación, estas se numeran alternadamente con 0 o 1, y las confirmaciones positivas serán de la forma ACK0 y ACKl. Se tiene la convención de: Un ACK0 confirma la recepción de la trama numerada con 1 e indica que el receptor está preparado para aceptar la trama numerada con 0.

52 ARQ con Parada-y- Espera

53 ARQ con Vuelta-Atrás-N En esta técnica, una estación puede enviar una serie de tramas numeradas secuencialmente módulo algún valor máximo dado. Si la trama llega bien, se envía la confirmación RR (Receive Ready). Si hay error, se envía una confirmación negativa REJ (Reject)

54 ARQ con Vuelta-Atrás-N Al recibirse una trama con error, se rechaza esa trama y todas las que lleguen después de ella, hasta que se reciba correctamente la trama errónea. Esto indica que se deben re-enviar la trama errónea y todas las tramas enviadas después de ella.

55 ARQ con Vuelta-Atrás-N Esta técnica tiene en cuenta las siguientes contingencias: 1. TRAMA DETERIORADA TRAMA DETERIORADATRAMA DETERIORADA 2. UNA RR DETERIORADA UNA RR DETERIORADAUNA RR DETERIORADA 3. UNA TRAMA REJ DETERIORADA UNA TRAMA REJ DETERIORADAUNA TRAMA REJ DETERIORADA

56 Ejemplos para ARQ Vuelta-Atrás-N

57 TRAMA DETERIORADA Si la trama recibida es no válida (es decir, B detecta un error), B descarta dicha trama sin más. Llegados a este punto se plantean dos posibilidades: a) A envía la trama (i+1) dentro de un periodo de tiempo razonable. B recibe la Trama (i+1) fuera de orden y envía un REJ i. A debe retransmitir la trama i y todas las posteriores.

58 TRAMA DETERIORADA b) A no envía tramas adicionales en un breve espacio de tiempo. B no recibe nada, por lo que ni devuelve una RR ni una REJ. Cuando el temporizador de A expira, se transmitirá una trama RR que incluirá un bit denominado P, que será puesto a 1. B interpretará la trama RR con el bit P igual a 1, como si fuera una orden que debe ser confirmada enviando una RR para indicar la siguiente trama que se espera recibir, es decir la trama i. Cuando A recibe la RR, retransmite la trama i.

59 RR DETERIORADA a) B recibe la trama i y envía RR (i + 1), que se pierde en el camino. Como las confirmaciones son acumulativas, puede ocurrir que A reciba una RR posterior para una trama posterior y que llegue antes de que el temporizador asociado a la trama i expire. b) Si el temporizador de A expira, se transmite una orden RR, como en el caso 1b.

60 TRAMA REJ DETERIORADA La perdida de una trama REJ es equivalente al caso 1b.

61 ARQ con Rechazo Selectivo En esta técnica, las únicas tramas que se retransmiten son aquellas para las que se recibe una confirmación negativa, denominada SREJ, o aquellas para las que el temporizador correspondiente expira.

62 ARQ con Rechazo Selectivo El receptor deberá reservar una zona de memoria temporal lo suficientemente grande para almacenar las tramas tras una SREJ, hasta que la trama errónea se retransmita. Debe tener lógica adicional para reinsertar la trama reenviada en la posición correspondiente.

63 Ejemplo de técnica ARQ con Rechazo Selectivo trama 0

64 Limitaciones de ARQ con Rechazo Selectivo Existe una limitación en cuanto al tamaño máximo de la ventana en el caso del rechazo selectivo Considérese el caso de un rechazo selectivo que utilice 3 bits para los números de secuencia. Permítase un tamaño de ventana igual a 7, y ténganse en cuenta las siguientes consideraciones:

65 Limitaciones de ARQ con Rechazo Selectivo 1. La estación A envía las tramas numeradas desde la 0 hasta la 6 a la estación B 2. La estación B recibe las siete tramas y las confirma acumulativamente con RR 7 3. Debido a una ráfaga de ruido, la RR 7 se pierde. 4. El temporizador de A expira y se retransmite la trama 0.

66 Limitaciones de ARQ con Rechazo Selectivo 5. B ha desplazado su ventana de recepción indicando que acepta las tramas 7, 0, 1, 2, 3, 4, y 5. Al recibir la numero 0 anterior supone que la trama 7 se ha perdido, y que se trata de una trama 0 diferente, por tanto la acepta. Esto se debe a un solapamiento de la ventana de transmisión con la de recepción.

67 Limitaciones de ARQ con Rechazo Selectivo Para evitar este problema, el tamaño máximo de la ventana no debería ser mayor que la mitad del rango de los números de secuencia. En la situación anterior, si se permitiera que sólo 4 tramas estuvieran pendientes de confirmación, se evitarían las ambigüedades. En general, para un campo de números de secuencia de k bits, es decir, para un rango de 2 k, el tamaño máximo de la ventana se limita a 2 k-1.

68 Chequeo de Paridad Vertical: VRC Esta técnica se aplica para códigos ASCII, lo cual facilita su empleo a nivel de byte. Consiste en agregar un octavo bit al código de cada carácter que se desea transmitir y calcular dicho bit en función de la paridad deseada, par o impar.

69 Chequeo de Paridad Vertical: VRC En el momento de la transmisión, el emisor calcula el bit de paridad. El receptor recalcula la paridad y la compara con el criterio utilizado. El método no asegura que no hayan ocurrido errores. Basta que cambien su valor dos bits de datos simultáneamente para que la paridad sea correcta pero el dato no. VRC disminuye la probabilidad de que el dato final sea erróneo. PB6B5B4B3B2B1 B0 B0

70 Chequeo de Paridad Vertical: VRC Consideraciones Prácticas: VRC disminuye la probabilidad de que el dato final sea erróneo. Por ejemplo, para líneas telefónicas transmitiendo entre 10 3 y 10 4 bps el error es BER=10 -5 (un bit de error en cada 10 5 bits). Al emplear este método se pueden obtener valores de BER= 10 -7

71 Chequeo de Paridad Longitudinal: LRC Se aplica para un conjunto de caracteres. A cada carácter se le determina su bit de paridad, para posteriormente construir una tabla global de paridad de 8 columnas y m filas.

72 Chequeo de Paridad Longitudinal: LRC P7P6P5P4P3P2P1P0 P7P6P5P4P3P2P1P0 P7P6P5P4P3P2P1P0 P7P6P5P4P3P2P1P0 P7P6P5P4P3P2P1P0 P7P6P5P4P3P2P1P0 BCC PB6…B0 P P P P P Bloque N PB6…B0 P P P P P Bloque 1... El bloque de chequeo de carácter BCC (Block Check Character), se determina bit a bit entre todos los caracteres, fila a fila hasta completar la tabla. Esquema de calculo de BCC Datos

73 Chequeo de Paridad Longitudinal: LRC El esquema muestra que se deben transmitir los n arreglos de datos más el arreglo BCC. En el receptor se determina de igual manera la paridad del sistema para determinar si hubo o no errores.

74 Chequeo de Paridad Bidimensional: VRC/LRC Este esquema se obtiene de la combinación de los métodos VRC y LRC. El arreglo tiene dos dimensiones, abscisa y ordenada. Con el VRC se obtiene la abscisa y con el LRC la ordenada.

75 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: LRC (Par) HOLABits 00101B0 10100B1 00110B2 11110B3 00000B4 00000B5 01111B6 00110VRC (Par)

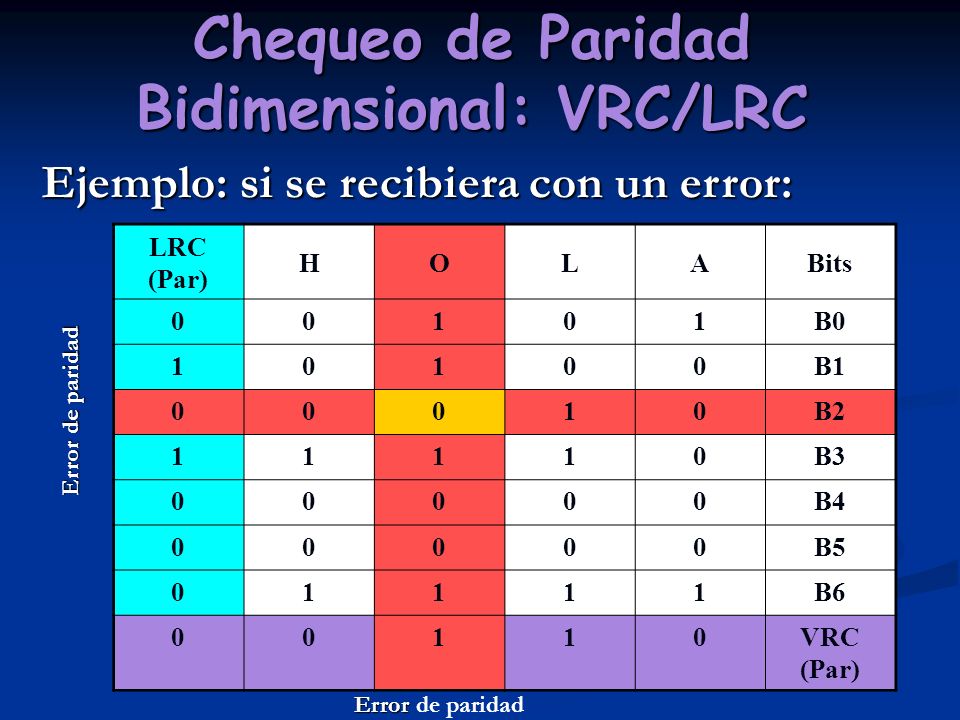

76 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: si se recibiera con un error: LRC (Par) HOLABits 00101B0 10100B1 00010B2 11110B3 00000B4 00000B5 01111B6 00110VRC (Par) Error Error de paridad Error de paridad

77 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: si se recibiera con un error La detección del error se efectúa determinando la paridad de VRC y LRC, la intercepción de la fila y la columna errónea, permite ubicar el error. Algunas combinaciones de más de un error se pueden detectar, otras no.

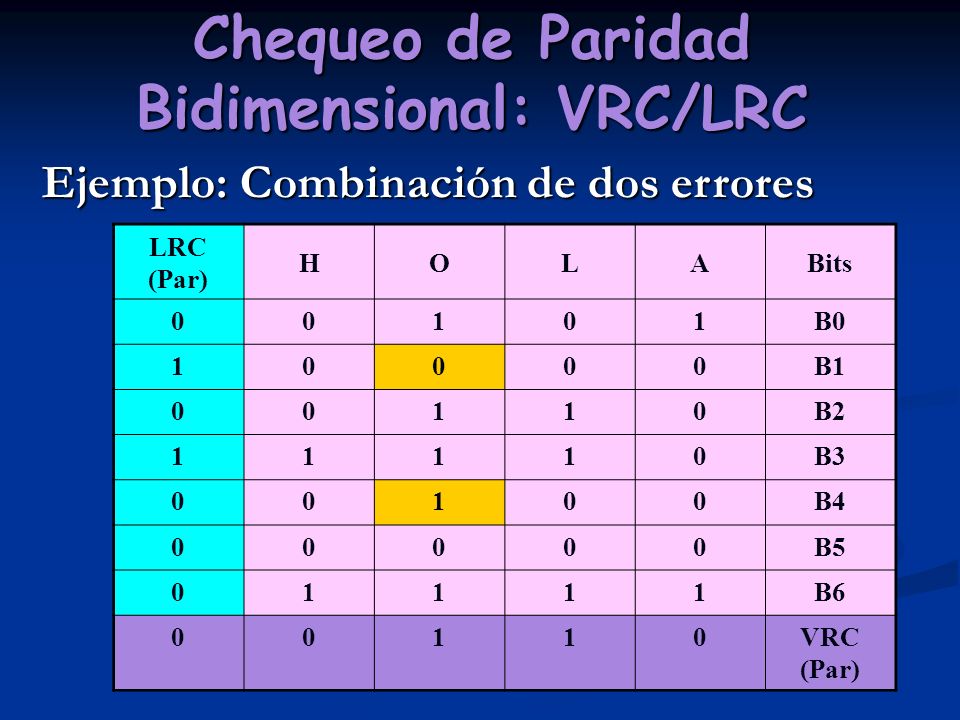

78 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: Combinación de dos errores LRC (Par) HOLABits 00101B0 10000B1 00110B2 11110B3 00100B4 00000B5 01111B6 00110VRC (Par)

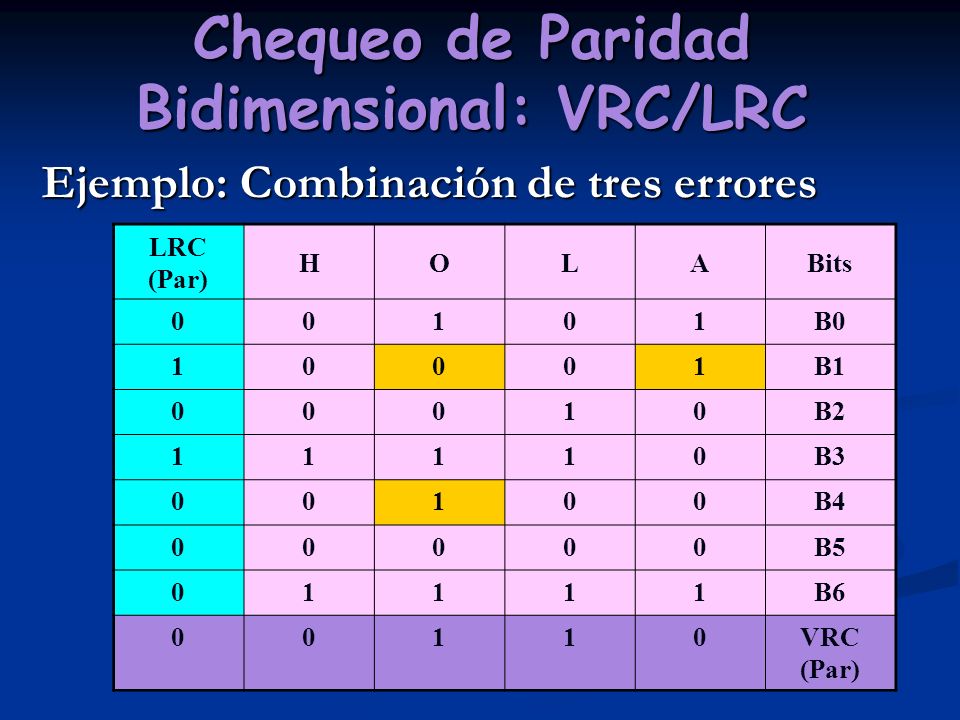

79 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: Combinación de tres errores LRC (Par) HOLABits 00101B0 10001B1 00010B2 11110B3 00100B4 00000B5 01111B6 00110VRC (Par)

80 Chequeo de Paridad Bidimensional: VRC/LRC Ejemplo: Combinación de cuatro errores LRC (Par) HOLABits 00101B0 10001B1 00010B2 11110B3 00101B4 00000B5 01111B6 00110VRC (Par)
