1 1.3.7. ALMACENES INDUSTRIALES MATERIA PRIMA PRODUCTOS SEMIELABORADOS
DE DISTRIBUCION INDUSTRIALES TIPOS DEPOSITOS MATERIA PRIMA PRODUCTOS SEMIELABORADOS PIEZAS SEPARADAS PIEZAS DE RECAMBIO TERMINADOS HERRAMIENTAS APROVISIONAMIENTO GENERAL

2 A. TIPOS DE ALMACENES: 1. INDUSTRIALES: CONJUNTO DE ALMACENES DE UNA INDUSTRIA, PARA DEPOSITAR MATERIAS PRIMAS Y PRODUCTOS TERMINADOS. DE MATERIA PRIMA: ALBERGA MATERIALRES QUE INTERVIENEN DIRECTAMENTE EN LA COMPOSICIÓN DE PRODUCTOS TERMINADOS. DE PRODUCTOS SEMIELABORADOS: MATERIALES CON ALGUNA TRANSFORMACIÓN, PERO RESTA EFECTUARLES OTRAS OPERACIONES PARA OBTENER EL PRODUCTO TERMINADO. DE PIEZAS SEPARADAS: SUBCONJUNTOS, PIEZAS Y SUMINISTROS QUE ENTRAN EN LA COMPOSICIÓN DEL PRODUCTO FINAL. DE PIEZAS DE RECAMBIO: PIEZAS PARA REPARACIONES POSTVENTA.

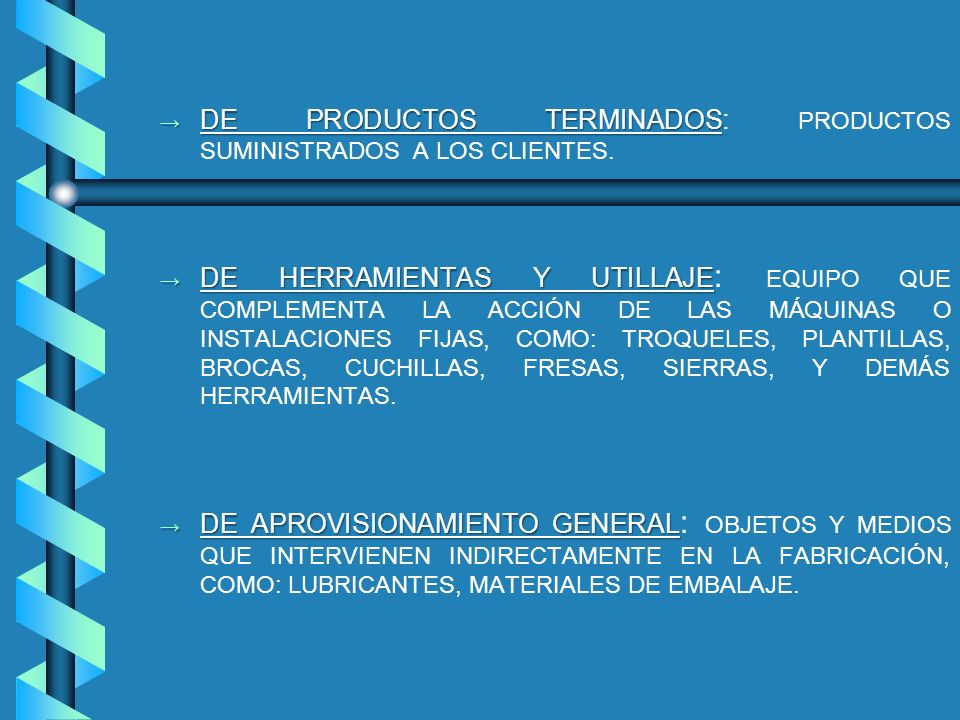

3 DE PRODUCTOS TERMINADOS: PRODUCTOS SUMINISTRADOS A LOS CLIENTES.
DE HERRAMIENTAS Y UTILLAJE: EQUIPO QUE COMPLEMENTA LA ACCIÓN DE LAS MÁQUINAS O INSTALACIONES FIJAS, COMO: TROQUELES, PLANTILLAS, BROCAS, CUCHILLAS, FRESAS, SIERRAS, Y DEMÁS HERRAMIENTAS. DE APROVISIONAMIENTO GENERAL: OBJETOS Y MEDIOS QUE INTERVIENEN INDIRECTAMENTE EN LA FABRICACIÓN, COMO: LUBRICANTES, MATERIALES DE EMBALAJE.

4 ALMACENAN LOS PRODUCTOS DISPUESTOS PARA LA VENTA AL CONSUMIDOR.

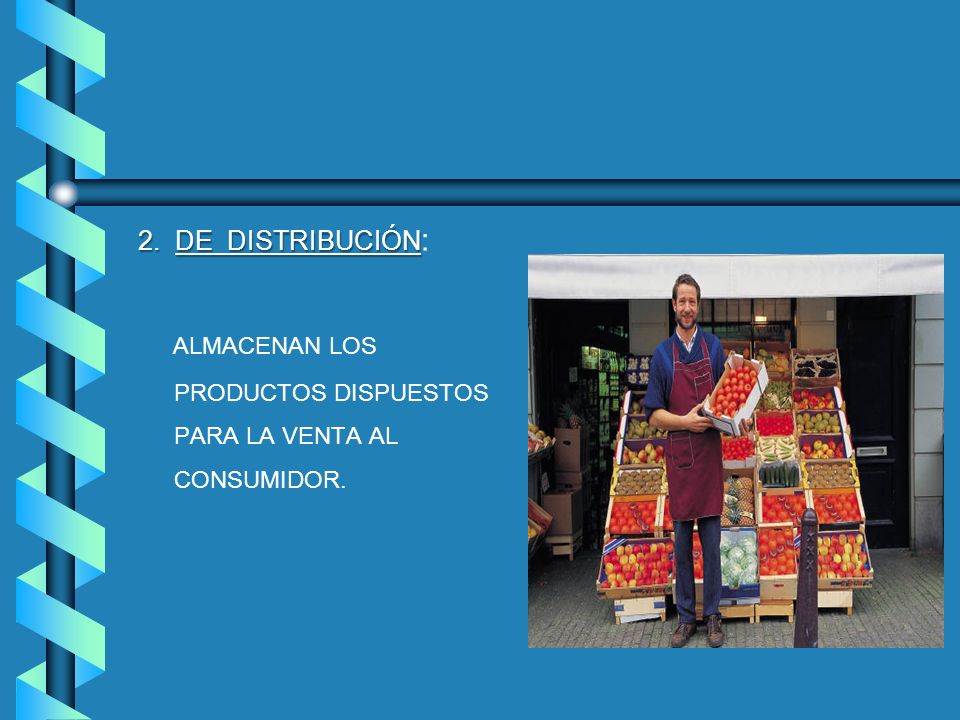

2. DE DISTRIBUCIÓN: ALMACENAN LOS PRODUCTOS DISPUESTOS PARA LA VENTA AL CONSUMIDOR. _________________________________________________ ________________________________________________ _____________________________________________

5 LUGAR ADECUADO PARA ALMACENAR LAS MERCANCIAS
3. DE DEPÓSITO: LUGAR ADECUADO PARA ALMACENAR LAS MERCANCIAS COLOCADAS EN “DEPOSITO”

6 B. CONSTRUCCIÓN DEL EDIFICIO DE ALMACENAMIENTO:
EN SU CONSTRUCCIÓN ES IMPORTANTE TENER EN CUENTA: -TRANSPORTE FERROVIARIO. -TRANSPORTE DE CARRETERA. 1. ELECCIÓN DEL COSTO DEL TERRENO. EMPLAZAMIENTO: NORMAS DE CONSTRUCCIÓN. -ZONA COMPATIBLE CON EL - STOCK. - PUBLICIDAD.

7 DE LA DISPOSITIVOS CONSTRUCCIÓN: CONTRA
EXCAVACIÓN. NIVELACIÓN. INSTALACIONES ELÉCTRICAS 2. COSTO Y SANITARIAS. DE LA DISPOSITIVOS CONSTRUCCIÓN: CONTRA INCENDIOS. CALEFACCIÓN Y VENTILACIÓN. SEGURIDAD. TELECOMUNICACIONES .

8 ALMACENES METROS CÚBICOS DE CAPACIDAD DE ALMACENAMIENTO.
AMPLIACIONES FUTURAS. ANDÉN O MUELLES DE DESCARGUE. 3. FUNCIONALIDAD MUELLE DE CARGUE. VÍAS DE INGRESO Y DE TRÁNSITO. 4. DIMENSIONES MÁXIMO LUGAR EN EL SUELO DE LOS ALTURA DE TECHOS ADECUADOS ALMACENES METROS CÚBICOS DE CAPACIDAD DE ALMACENAMIENTO.

9 ALGUNAS POSIBILIDADES SON
5. DISPOSICIÓN: DETERMINA LA FORMA Y DISTRIBUCIÓN DE LA SUPERFICIE GENERAL DEL ALMACÉN. ALGUNAS POSIBILIDADES SON PRIMERA ANDÉN B MUELLE A m 100m DISTANCIA MÍNIMA A RECORRER ENTRE EL ANDÉN Y EL MUELLE, SERÁ: A+2B DONDE A: DISTANCIA DE ANDÉN A MUELLE. B: MITAD DE LA OTRA DISTANCIA PARA ESTE EJEMPLO: A=100m. B=15m

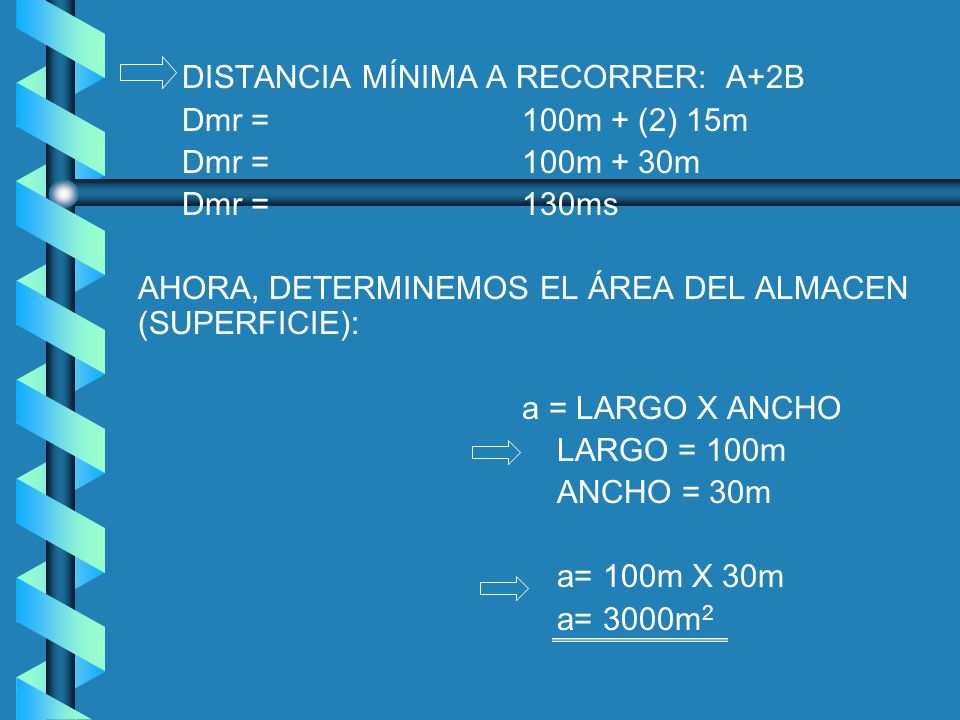

10 DISTANCIA MÍNIMA A RECORRER: A+2B
Dmr = 100m + (2) 15m Dmr = 100m + 30m Dmr = 130ms AHORA, DETERMINEMOS EL ÁREA DEL ALMACEN (SUPERFICIE): a = LARGO X ANCHO LARGO = 100m ANCHO = 30m a= 100m X 30m a= 3000m2

11 SEGUNDA 30m 100m PARA ESTA POSIBILIDAD, DETERMINAREMOS LA DISTANCIA MINIMA A RECORRER ENTRE EL ANDEN Y EL MUELLE, ASÍ: DMR = A + 2B DONDE A: DISTANCIA DE ANDEN AL MUELLE B: MITAD DE LA OTRA DISTANCIA PARA ESTE EJEMPLO A = 30m B = 50m

12 DISTANCIA MÍNIMA A RECORRER: A+2B
Dmr = 30m + (2) 50m Dmr = 30m + 100m Dmr = 130ms AHORA, DETERMINEMOS EL ÁREA DEL ALMACEN (SUPERFICIE): a = LARGO X ANCHO LARGO = 100m ANCHO = 30m a = 100m X 30m a = 3000m2

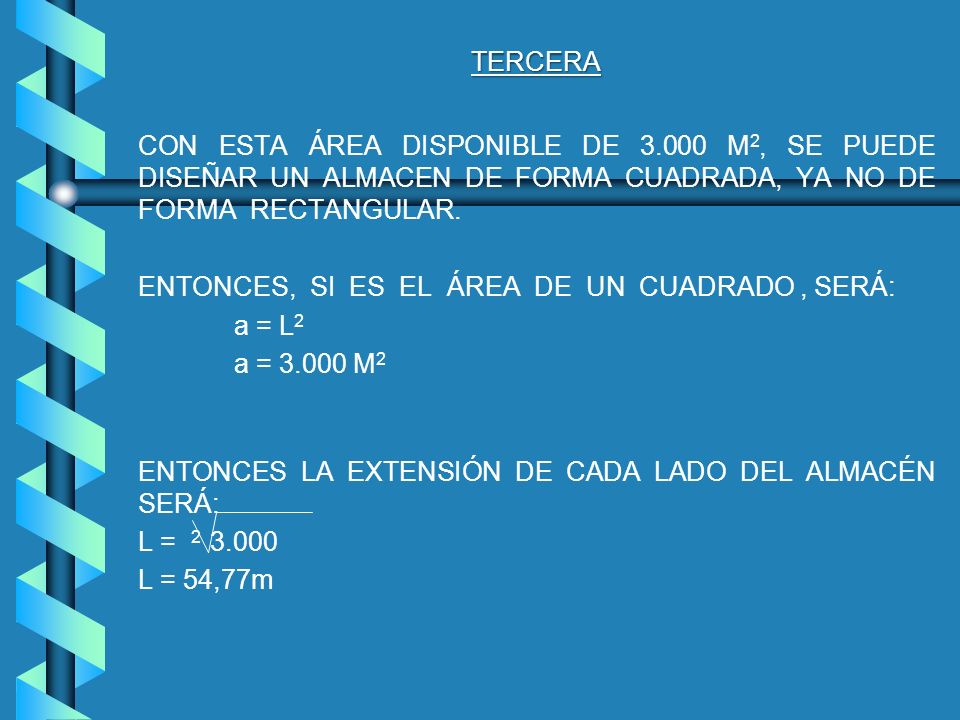

13 TERCERA CON ESTA ÁREA DISPONIBLE DE M2, SE PUEDE DISEÑAR UN ALMACEN DE FORMA CUADRADA, YA NO DE FORMA RECTANGULAR. ENTONCES, SI ES EL ÁREA DE UN CUADRADO , SERÁ: a = L2 a = M2 ENTONCES LA EXTENSIÓN DE CADA LADO DEL ALMACÉN SERÁ: L = L = 54,77m

14 54,77m A ANDEN MUELLE B PARA ESTA POSIBILIDAD, DETERMINAREMOS LA DISTANCIA MINIMA A RECORRER ENTRE EL ANDEN Y EL MUELLE, ASÍ: DMR = A + 2B DONDE A: DISTANCIA DE ANDEN AL MUELLE B: MITAD DE LA OTRA DISTANCIA PARA ESTE EJEMPLO A = 54,77m B = 27,385m

15 DISTANCIA MÍNIMA A RECORRER: A+2B
Dmr = 54,77m + 2 (27,385m) Dmr = 54,77m + 54,77m Dmr = 109,54ms AHORA, DETERMINEMOS EL ÁREA DEL ALMACEN DE SUPERFICIE CUADRADA: a = L2 LADO = 54,77m2 a = 3000m2

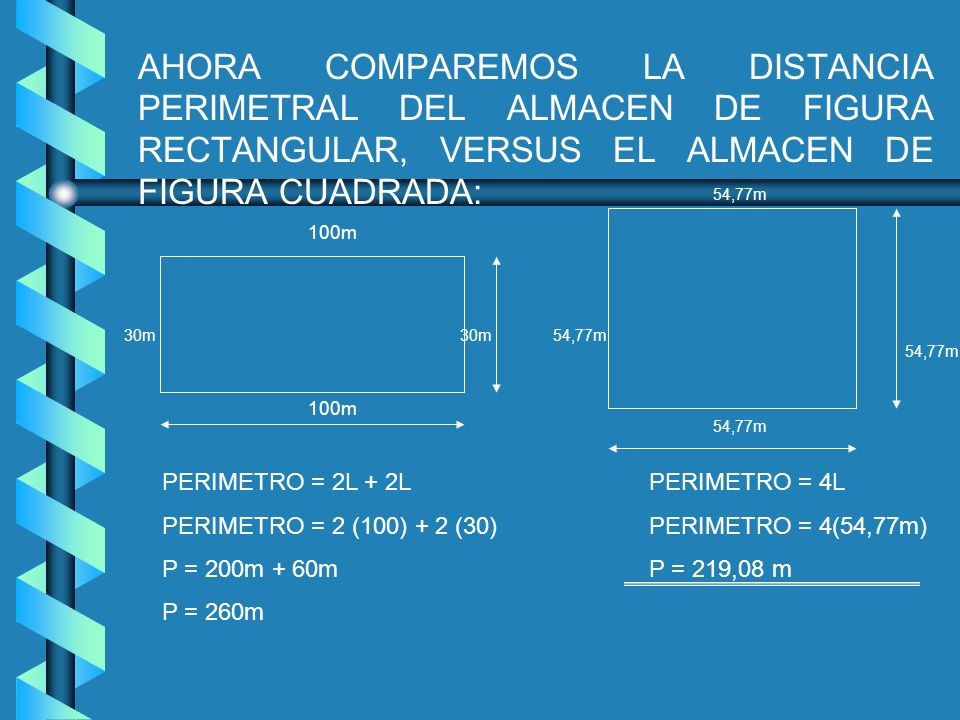

16 AHORA COMPAREMOS LA DISTANCIA PERIMETRAL DEL ALMACEN DE FIGURA RECTANGULAR, VERSUS EL ALMACEN DE FIGURA CUADRADA: 54,77m 100m 30m PERIMETRO = 2L + 2L PERIMETRO = 4L PERIMETRO = 2 (100) + 2 (30) PERIMETRO = 4(54,77m) P = 200m + 60m P = 219,08 m P = 260m

17 6. DISTRIBUCIÓN: FIGURA:
SE DEBE LOGRAR UN EQUILIBRIO ENTRE LA MÁXIMA VELOCIDAD DE CIRCULACIÓN Y EL TIEMPO DE SERVICIO. PARA APROVECHAR AL MAXIMO EL ESPACIO. LA PLANTA DE UN ALMACEN GENERALMENTE SE DIVIDE EN 3 ZONAS: ZONA DE RECEPCIÓN ZONA DE ALMACENAMIENTO ZONA DE EXPEDICIÓN FIGURA: MUELLE DE EXPEDICIÓN EXPEDICIÓN ALMACENAMIENTO RECEPCIÓN MUELLE DE RECEPCIÓN

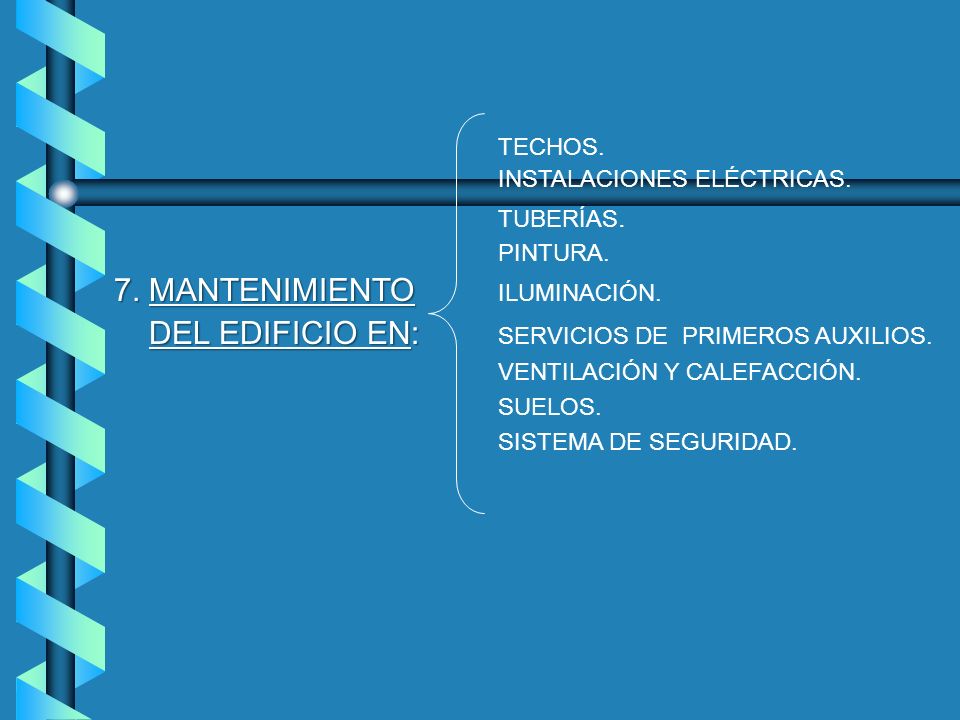

18 7. MANTENIMIENTO ILUMINACIÓN.
TECHOS. INSTALACIONES ELÉCTRICAS. TUBERÍAS. PINTURA. 7. MANTENIMIENTO ILUMINACIÓN. DEL EDIFICIO EN: SERVICIOS DE PRIMEROS AUXILIOS. VENTILACIÓN Y CALEFACCIÓN. SUELOS. SISTEMA DE SEGURIDAD.

19 8. LAYOUT: ES LA ESQUEMATIZACIÓN DE LA DISTRIBUCIÓN PLANIMÉTRICA DEL ALMACÉN. ESPACIO SUPERFICIE Y VOLUMEN DEL ALMACEN CARACTERISTICAS DE LA CONSTRUCCIÓN DE LOS ACCESOS SISTEMA DE MANTENIMIENTO RED DE PASILLOS FACTORES QUE INFLUYEN

20 EN ESTE PROCESO SE DEBE TENER EN CUENTA:
EVITAR PASILLOS OBSTRUIDOS POR OSTACULOS. LOGRAR COMUNICACIONES DIRECTAS Y RECTILINEAS. ESTABLECER CATEGORÍAS EN LOS PASILLOS. 8.4. ADOPTAR MEDIDAS DE SEGURIDAD PARA LA CIRCULACIÓN DE EQUIPOS Y MERCANCÍAS. 8.5. CALCULAR LOS ESPACIOS PARA MERCADERÍAS A PARTIR DEL VOLUMEN DEL STOCK, ALTURA DE APILAMIENTO Y ESPACIOS DE CIRCULACIÓN Y COMPLEMENTARIOS. 8.6. DEBE ESTABLECERSE LOS CENTROS DE PROCESO Y UN PLAN DE ZONAS BASADO EN EL TRÁFICO DE MATERIALES Y SOPORTES NECESARIOS. 8.7. EN CADA ZONA SE CONSIDERA LOS ESPACIOS DE MERCANCÍAS, EQUIPOS, ESTANTERÍAS, PERSONAL, OFICINAS, ETC.

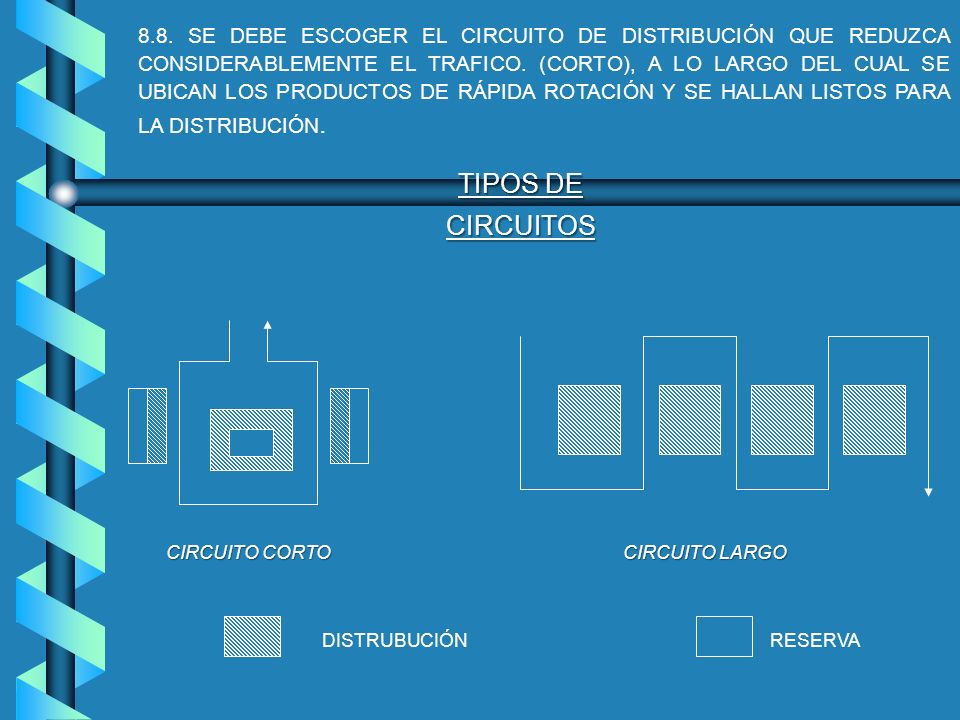

21 8.8. SE DEBE ESCOGER EL CIRCUITO DE DISTRIBUCIÓN QUE REDUZCA CONSIDERABLEMENTE EL TRAFICO. (CORTO), A LO LARGO DEL CUAL SE UBICAN LOS PRODUCTOS DE RÁPIDA ROTACIÓN Y SE HALLAN LISTOS PARA LA DISTRIBUCIÓN. TIPOS DE CIRCUITOS CIRCUITO CORTO DISTRUBUCIÓN CIRCUITO LARGO RESERVA

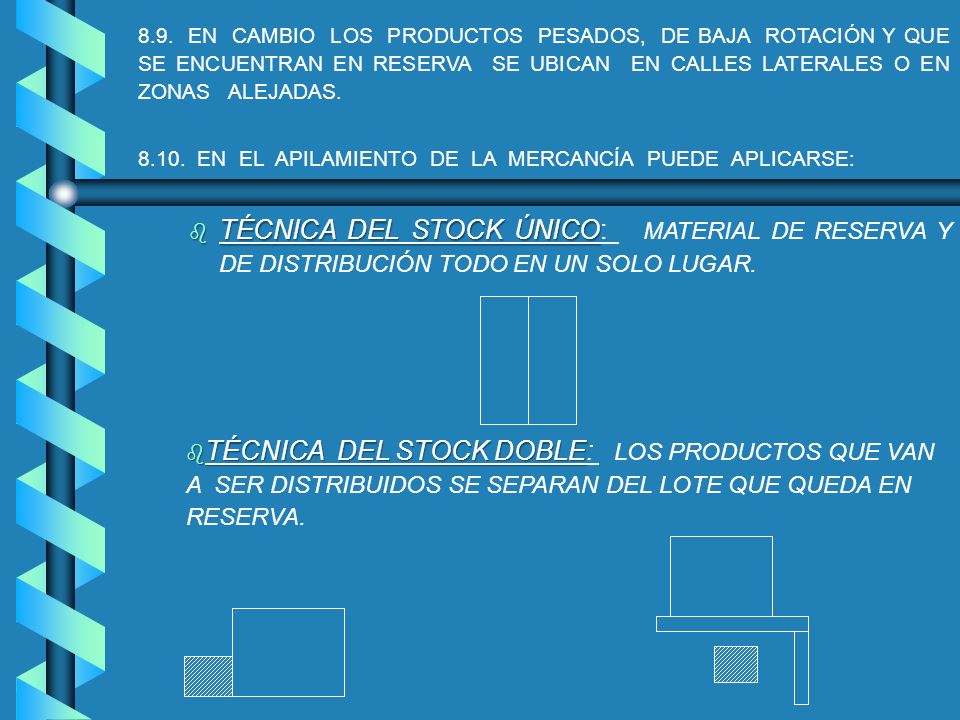

22 8.9. EN CAMBIO LOS PRODUCTOS PESADOS, DE BAJA ROTACIÓN Y QUE SE ENCUENTRAN EN RESERVA SE UBICAN EN CALLES LATERALES O EN ZONAS ALEJADAS. EN EL APILAMIENTO DE LA MERCANCÍA PUEDE APLICARSE: TÉCNICA DEL STOCK ÚNICO: MATERIAL DE RESERVA Y DE DISTRIBUCIÓN TODO EN UN SOLO LUGAR. TÉCNICA DEL STOCK DOBLE: LOS PRODUCTOS QUE VAN A SER DISTRIBUIDOS SE SEPARAN DEL LOTE QUE QUEDA EN RESERVA.

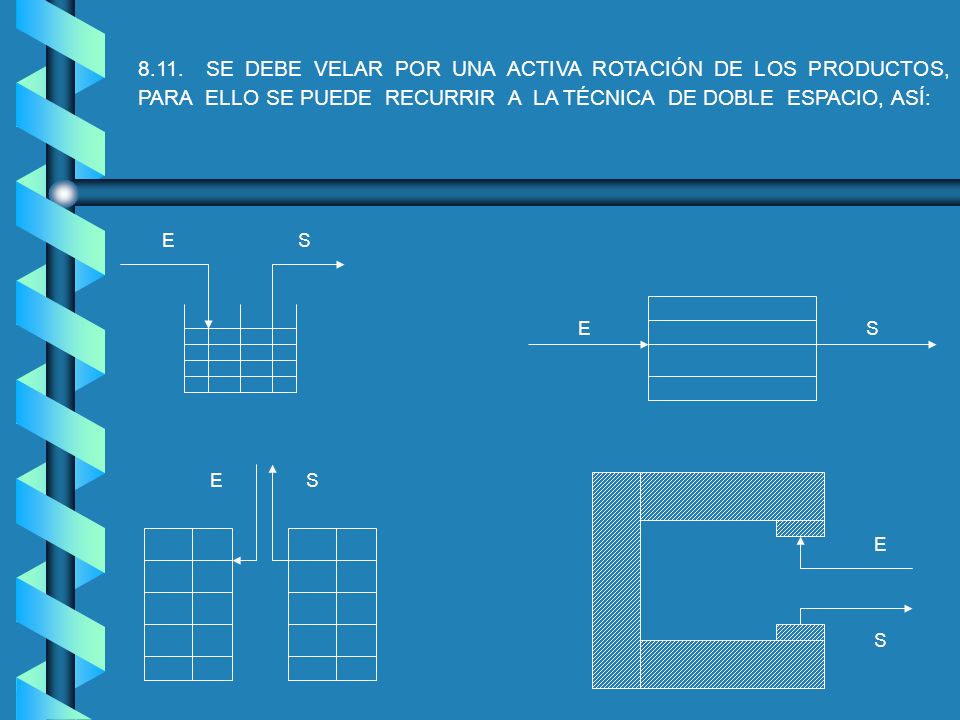

23 SE DEBE VELAR POR UNA ACTIVA ROTACIÓN DE LOS PRODUCTOS, PARA ELLO SE PUEDE RECURRIR A LA TÉCNICA DE DOBLE ESPACIO, ASÍ: E S E S E S S E

24 9. ALMACENAMIENTO: 10. UNITARIZACIÓN:
PARA LA CONVENIENTE CONSERVACIÓN O MANTENIMIENTO DE LOS PRODUCTOS SE ACUDE AL USO DE: SILOS Y CISTERNAS FIJAS O MÓVILES. ESTANTERÍAS. 10. UNITARIZACIÓN: (GROUPAGE) AGRUPAR ARTÍCULOS INDIVIDUALES TALES COMO CAJAS, PAQUETES O CARGA SUELTA, EN UNIDADES COMO PRESLINGAS, PALETAS Y CONTENEDORES.

25 11. INDICADORES LOGISTICOS DE APROVECHAMIENTO DEL ALMACÉN
b2 b1 B Estantería

26 DONDE:. A: Largo (disponible) del almacén
DONDE: A: Largo (disponible) del almacén B: Ancho (disponible) del almacén H: Altura (disponible) del almacén DISPONIBLE: A la dimensión considerada del almacén le restamos la dimensión correspondiente a los pasillos. a1: Largo de una estantería b1: Ancho de una estantería. H1: Altura de una estantería. RESULTADO: a1 + a2 = A b1 + b2 = B h1 + h2 = H1

27 DEFINIDO ESTO, PODEMOS ENTONCES CALCULAR:
SUPERFICIE DEL ALMACÉN (Área) = AB VOLUMEN DEL ALMACÉN = ABH SUPERFICIE (Área) OCUPADA POR UNA ESTANTERÍA = a1b1 VOLUMEN CORRESPONDIENTE A UNA ESTANTERIA = a1b1h1 SUPERFICIE OCUPADA POR LAS ESTANTERIAS = ab

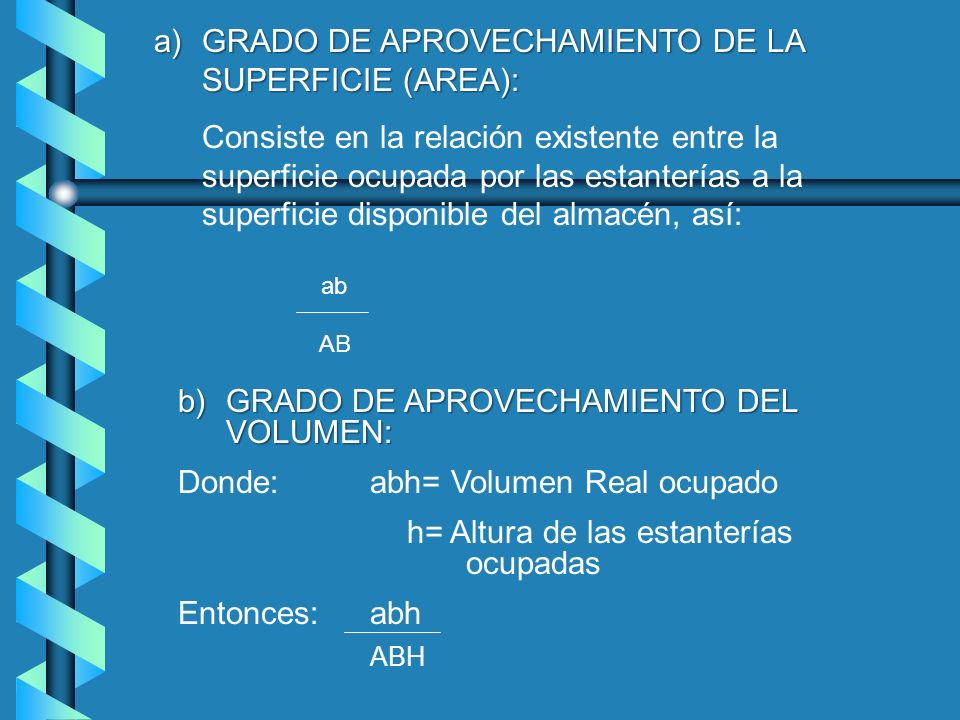

28 GRADO DE APROVECHAMIENTO DE LA SUPERFICIE (AREA):
Consiste en la relación existente entre la superficie ocupada por las estanterías a la superficie disponible del almacén, así: ab AB GRADO DE APROVECHAMIENTO DEL VOLUMEN: Donde: abh= Volumen Real ocupado h= Altura de las estanterías ocupadas Entonces: abh ABH

29 C. GRADO DE APROVECHAMIENTO DEL ALMACÉN:
DONDE: n = FACTOR DE OCUPACIÓN REAL DE LAS ESTANTERÍAS. n(a1 b1 h 1) ABH ENTONCES =
