Recepción de la señal de audio y video en la Facultad de Ingeniería en Electricidad y Computación.

Presentación del tema: "Recepción de la señal de audio y video en la Facultad de Ingeniería en Electricidad y Computación."— Transcripción de la presentación:

1 Recepción de la señal de audio y video en la Facultad de Ingeniería en Electricidad y Computación

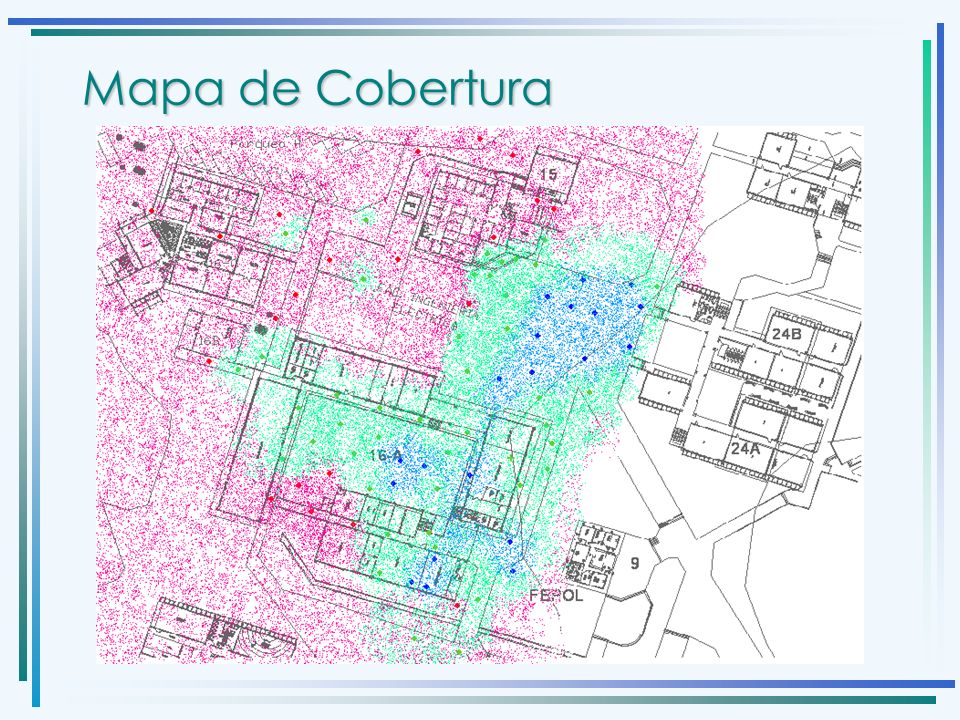

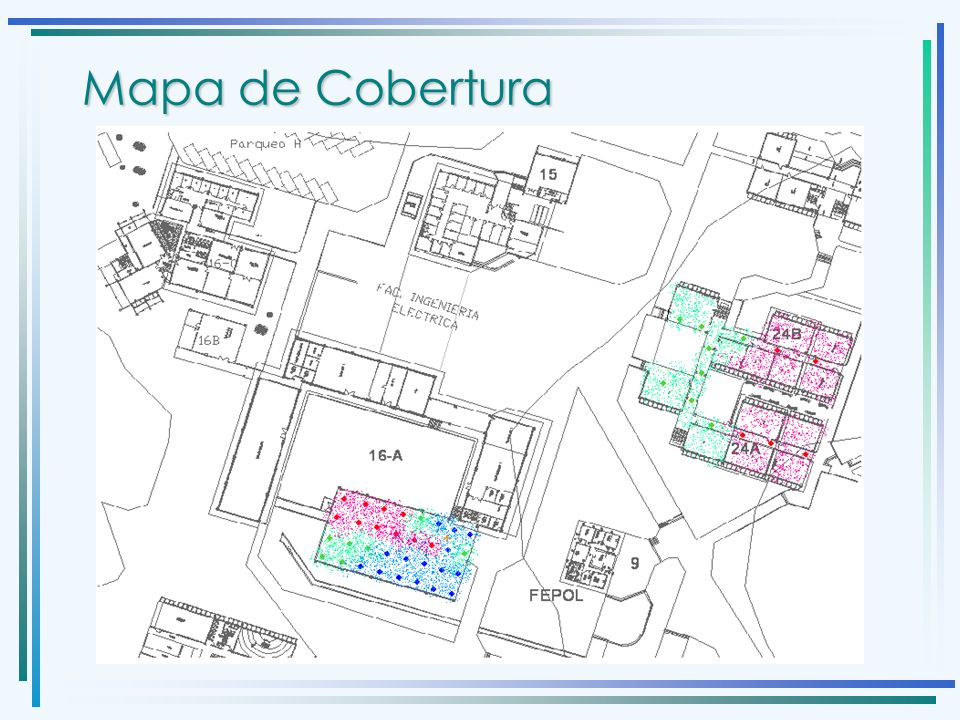

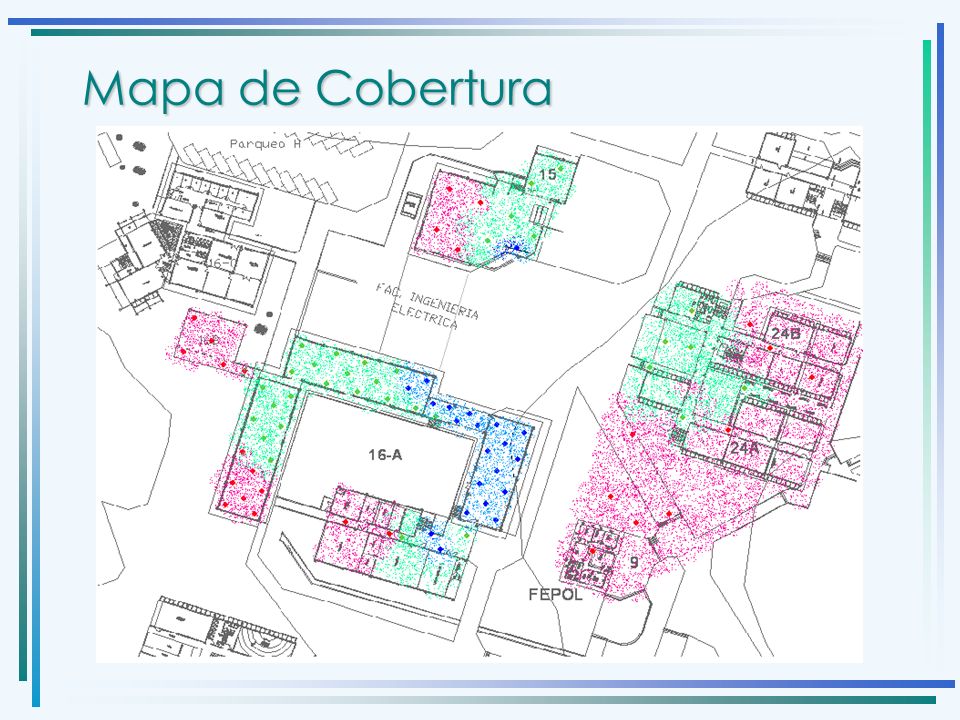

2 Mapa de Cobertura

3

4

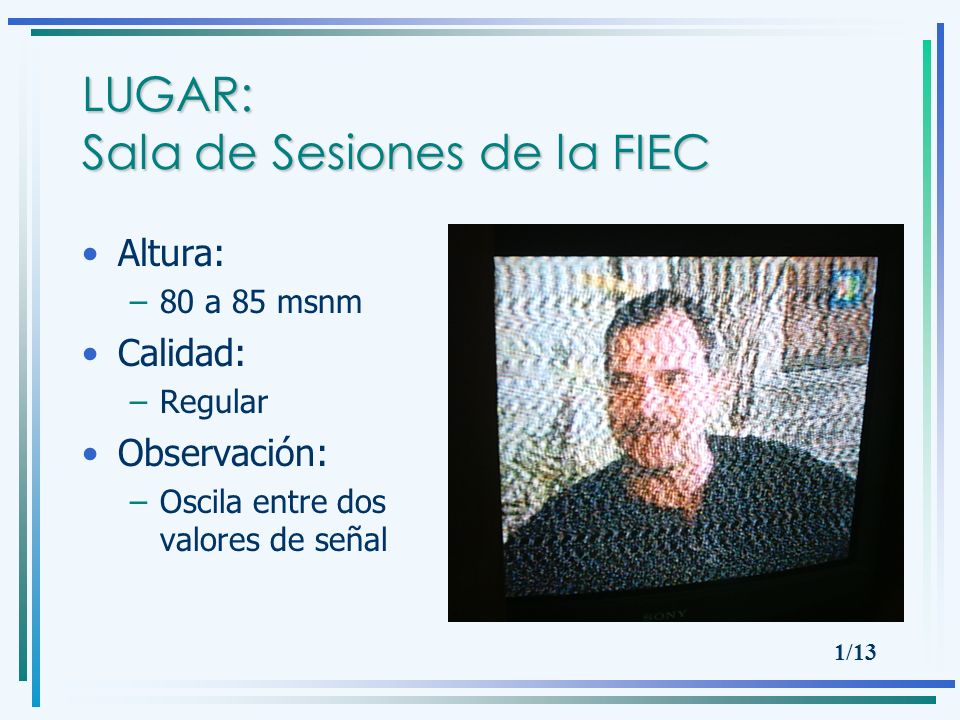

5 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observación: –Oscila entre dos valores de señal 1/13

6 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Descripción: –Casi no se ve la señal 2/13

7 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Descripción: –Líneas verticales blancas –Líneas horizontales blancas –Oscila entre 2 valores 3/13

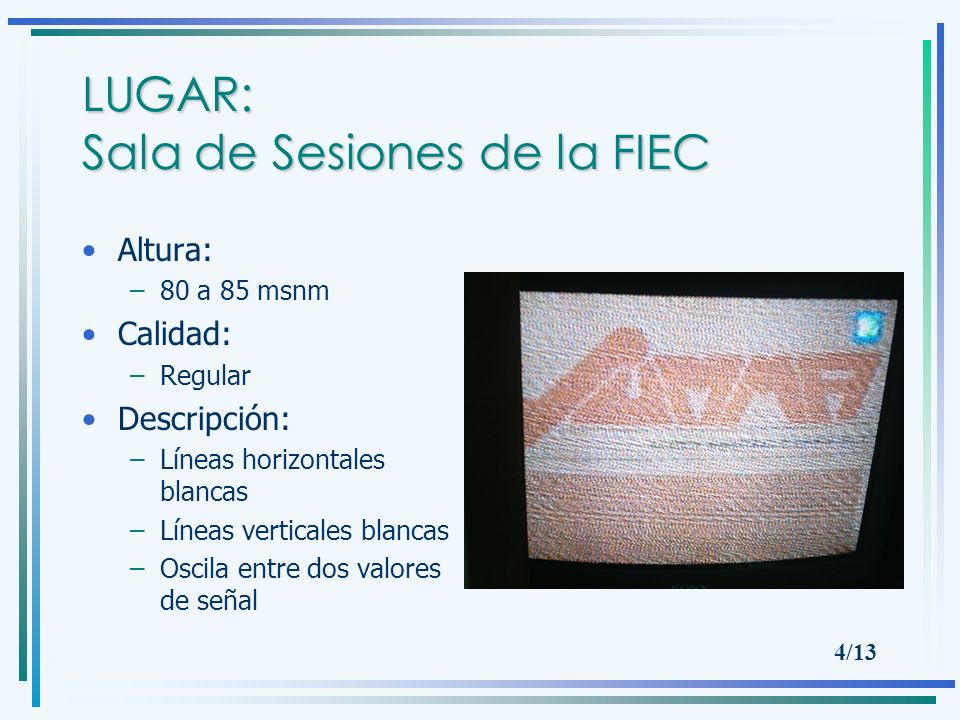

8 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Descripción: –Líneas horizontales blancas –Líneas verticales blancas –Oscila entre dos valores de señal 4/13

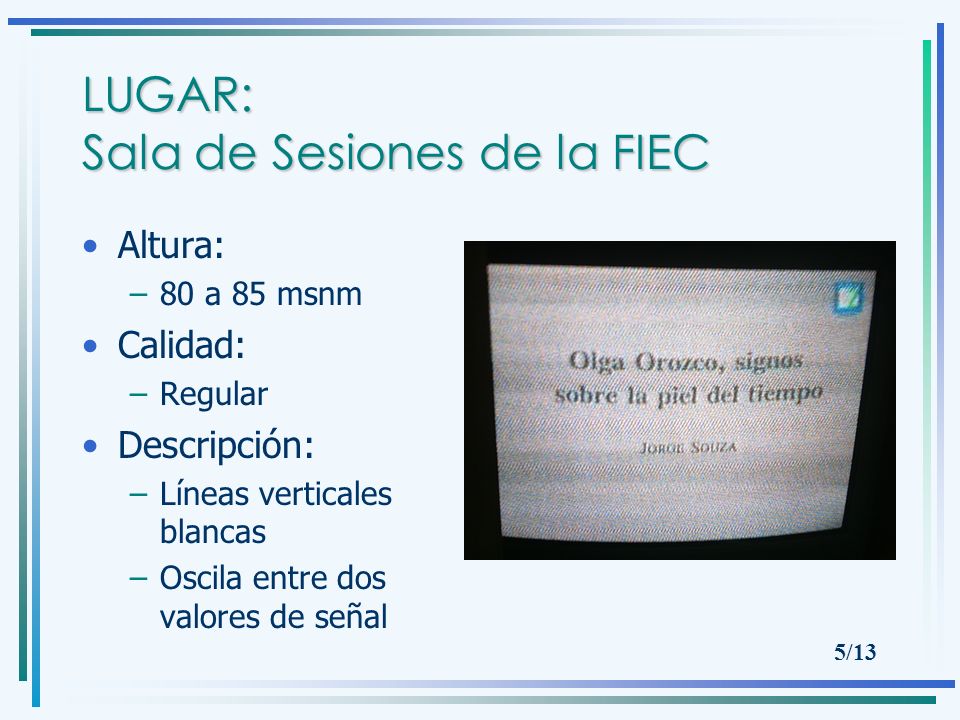

9 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Descripción: –Líneas verticales blancas –Oscila entre dos valores de señal 5/13

10 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Descripción: –Líneas verticales blancas –Oscila entre dos valores de señal 6/13

11 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Descripción: –Líneas verticales blancas –Oscila entre dos valores de señal 7/13

12 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Descripción: –Líneas verticales blancas –Oscila entre dos valores de señal 8/13

13 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Descripción: –Líneas verticales blancas –Oscila entre dos valores de señal 9/13

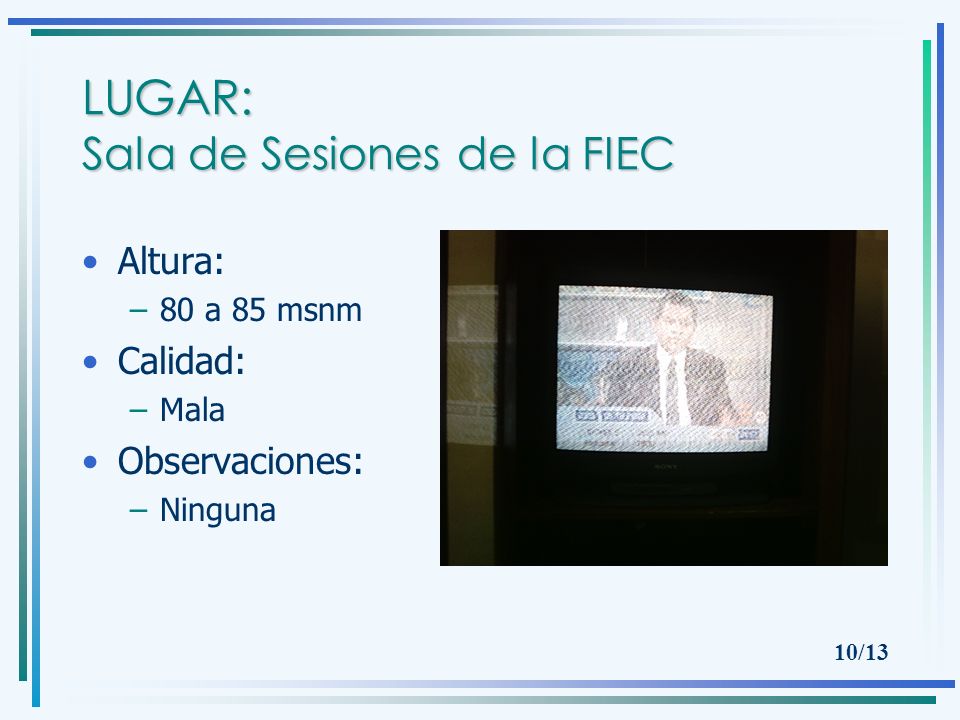

14 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Ninguna 10/13

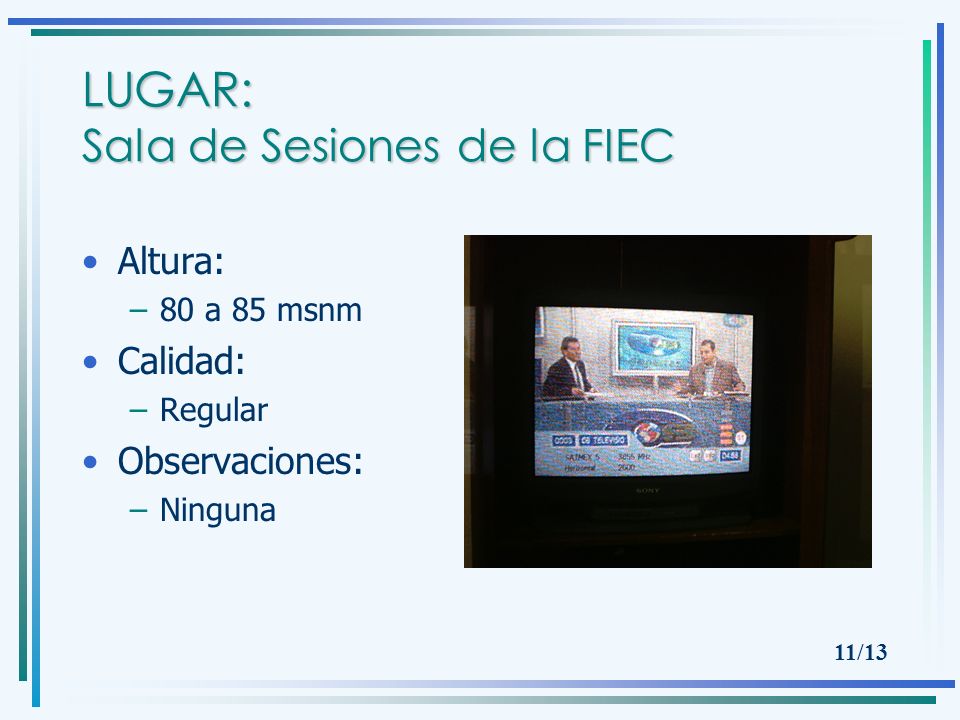

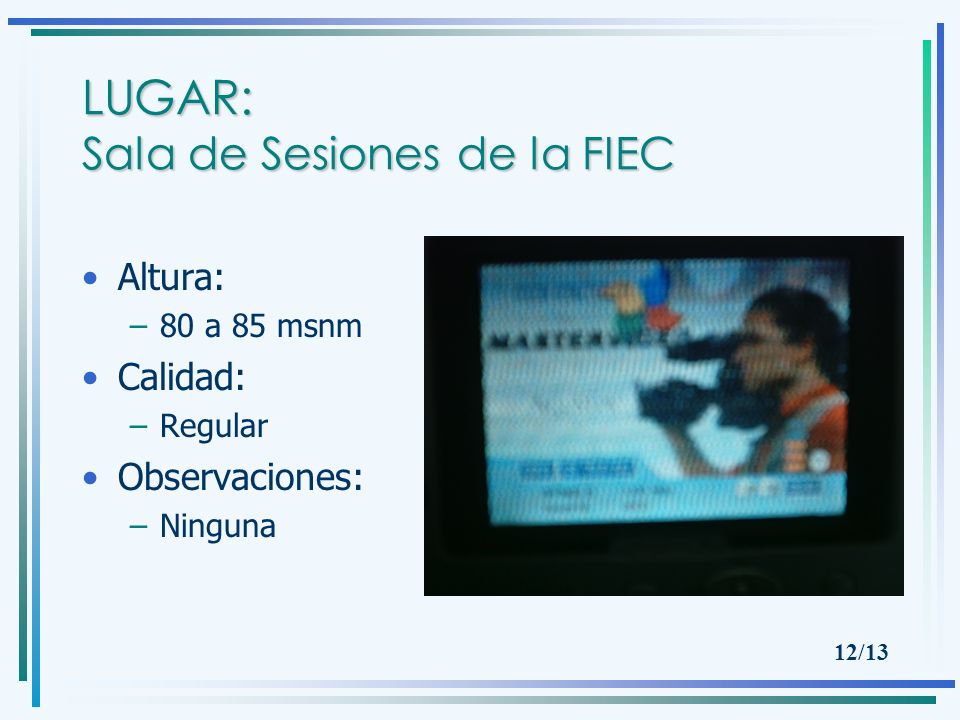

15 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Ninguna 11/13

16 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Ninguna 12/13

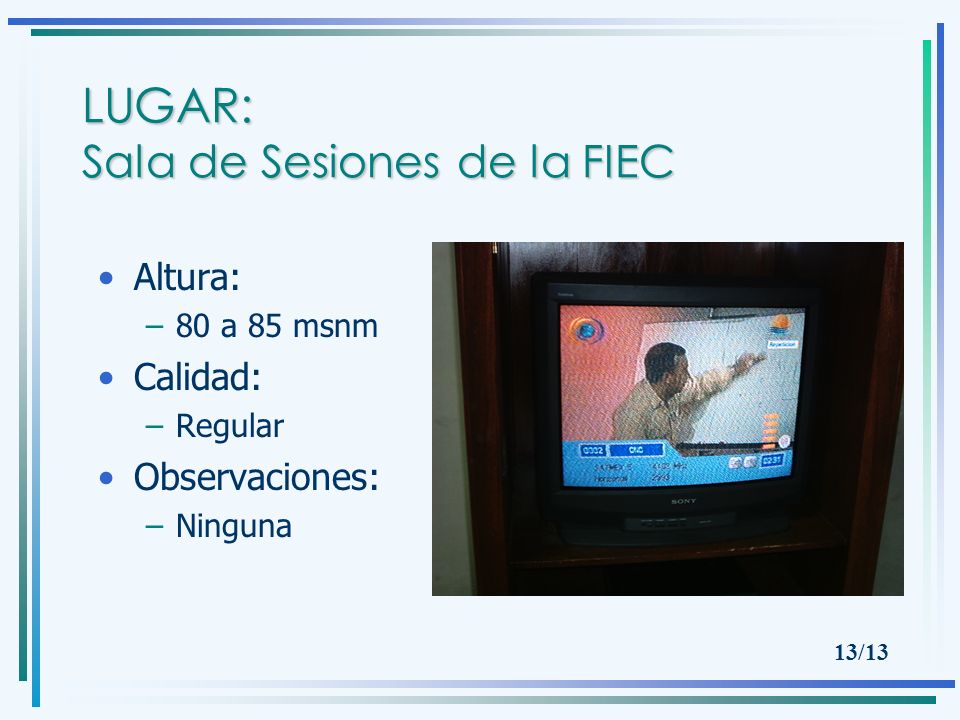

17 LUGAR: Sala de Sesiones de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Ninguna 13/13

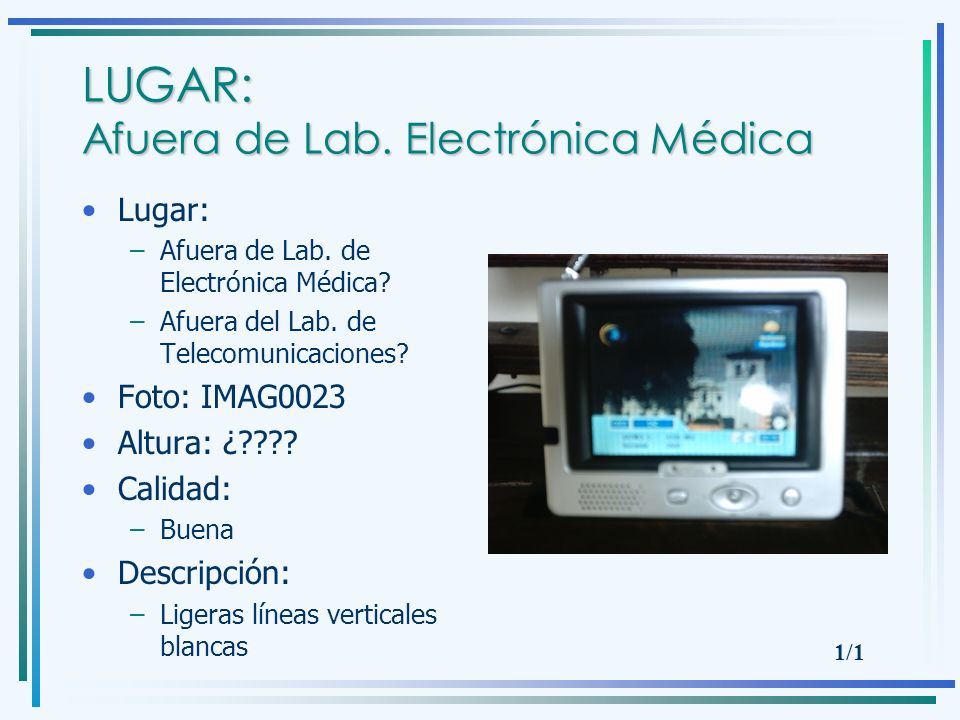

18 LUGAR: Afuera de Lab. Electrónica Médica Lugar: –Afuera de Lab. de Electrónica Médica? –Afuera del Lab. de Telecomunicaciones? Foto: IMAG0023 Altura: ¿???? Calidad: –Buena Descripción: –Ligeras líneas verticales blancas 1/1

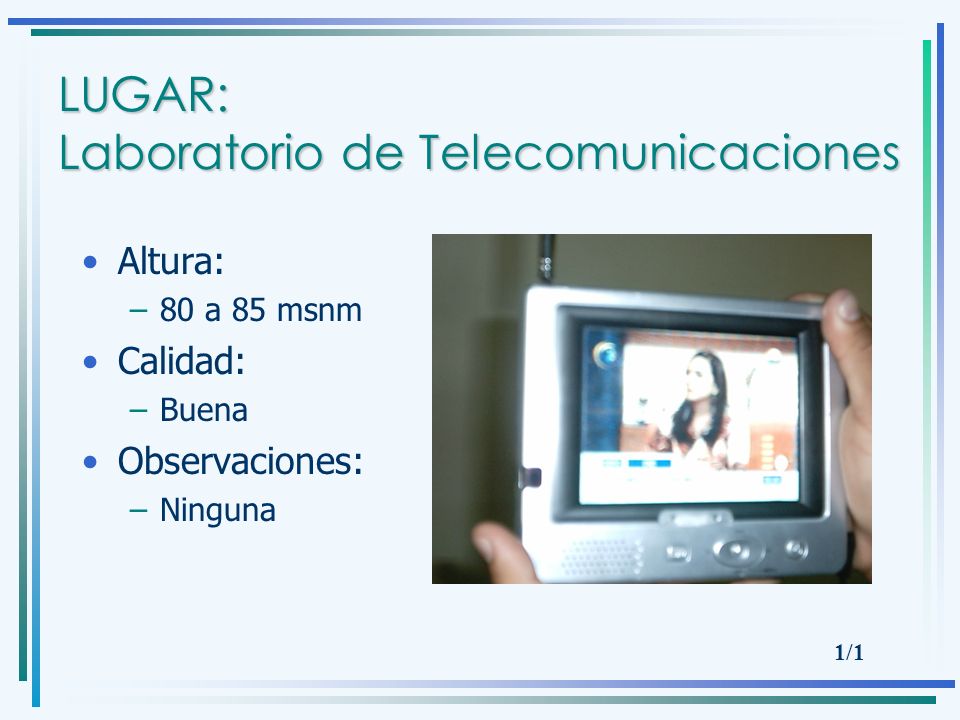

19 LUGAR: Laboratorio de Telecomunicaciones Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 1/1

20 LUGAR: Laboratorio de Electrónica Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 1/2

21 LUGAR: Laboratorio de Electrónica Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Líneas horizontales blancas –No hay color 1/2

22 LUGAR: Corredor Lab. Electrónica - Taller Altura: –80 a 85 msnm Calidad: –Buena Observación: –Límite de recepción de señal –A ratos oscilaba el nivel de señal 1/2

23 LUGAR: Corredor Lab. Electrónica - Taller Altura: –80 a 85 msnm Calidad: –Regular Observación: –Límite de recepción de señal –A ratos oscilaba el nivel de señal 1/2

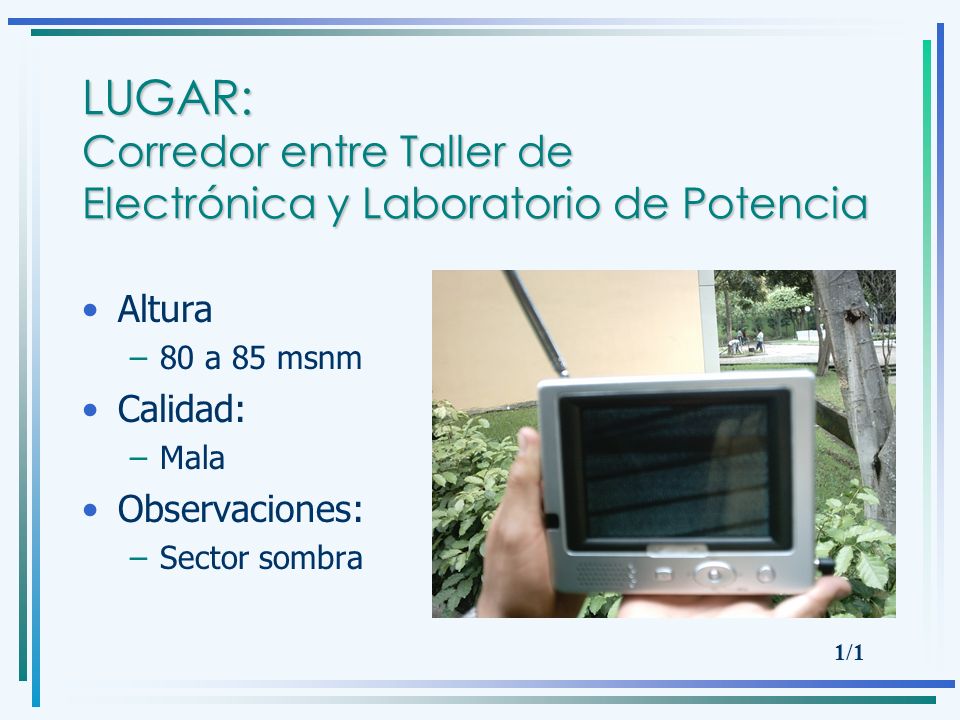

24 LUGAR: Corredor entre Taller de Electrónica y Laboratorio de Potencia Altura –80 a 85 msnm Calidad: –Mala Observaciones: –Sector sombra 1/1

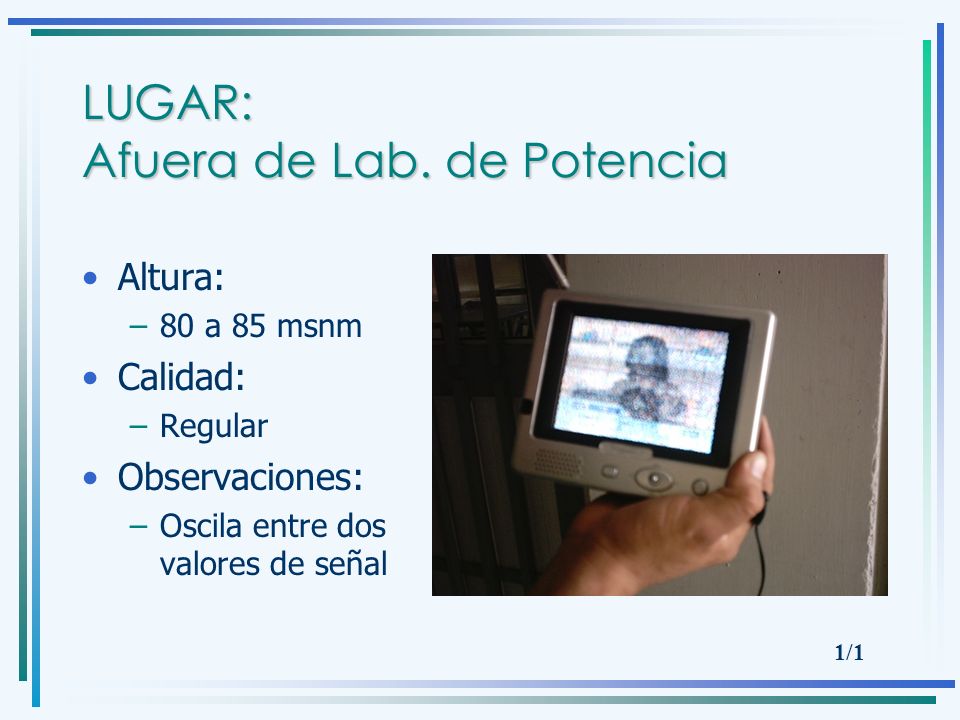

25 LUGAR: Afuera de Lab. de Potencia Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Oscila entre dos valores de señal 1/1

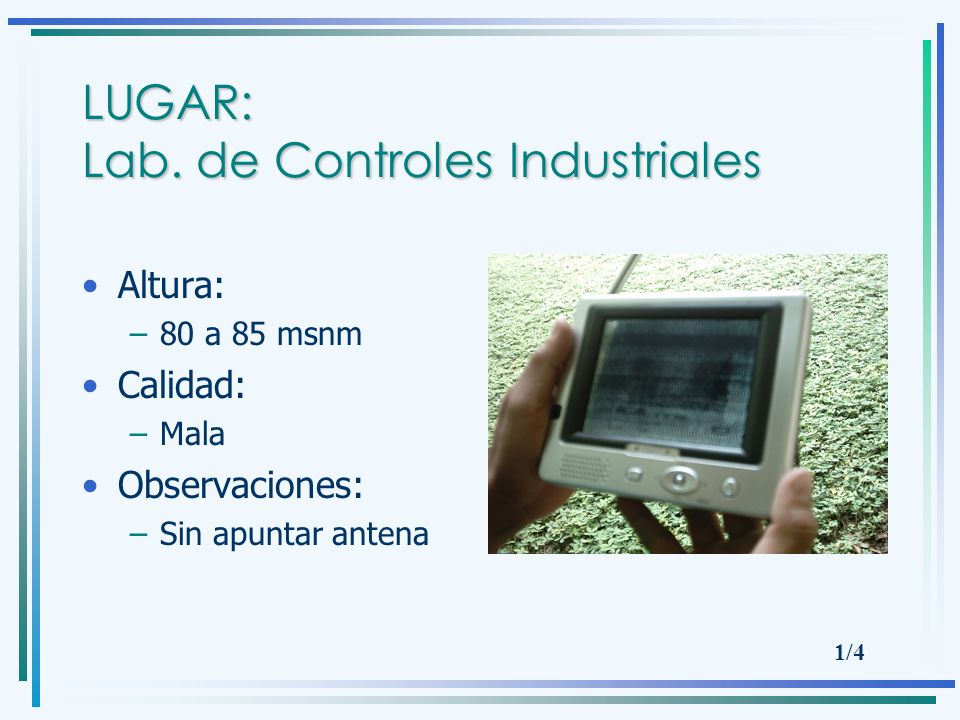

26 LUGAR: Lab. de Controles Industriales Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Sin apuntar antena 1/4

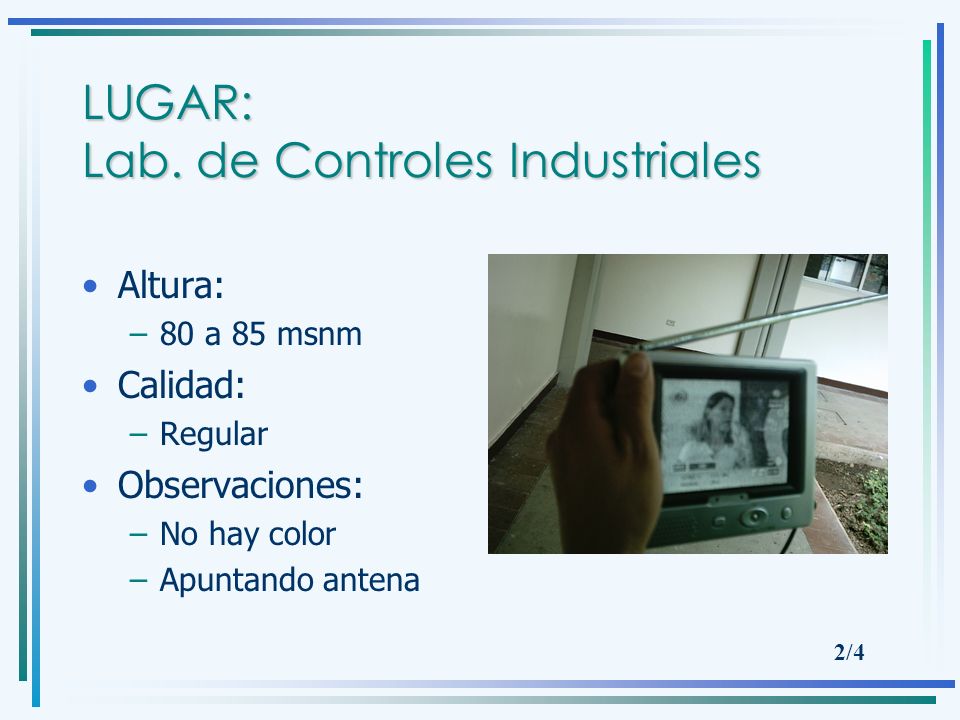

27 LUGAR: Lab. de Controles Industriales Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –No hay color –Apuntando antena 2/4

28 LUGAR: Lab. de Controles Industriales Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Apuntando antena 3/4

29 LUGAR: Lab. de Controles Industriales Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –A ratos oscila 4/4

30 LUGAR: Laboratorio de Potencia Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –A ratos oscila 1/3

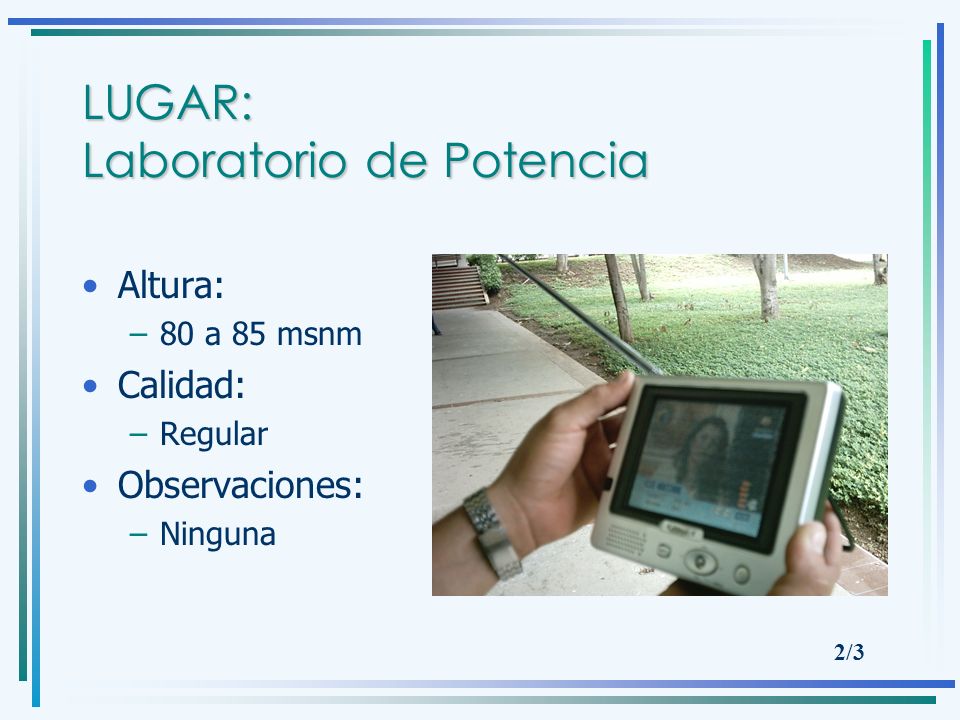

31 LUGAR: Laboratorio de Potencia Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Ninguna 2/3

32 LUGAR: Laboratorio de Potencia Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Ninguna 3/3

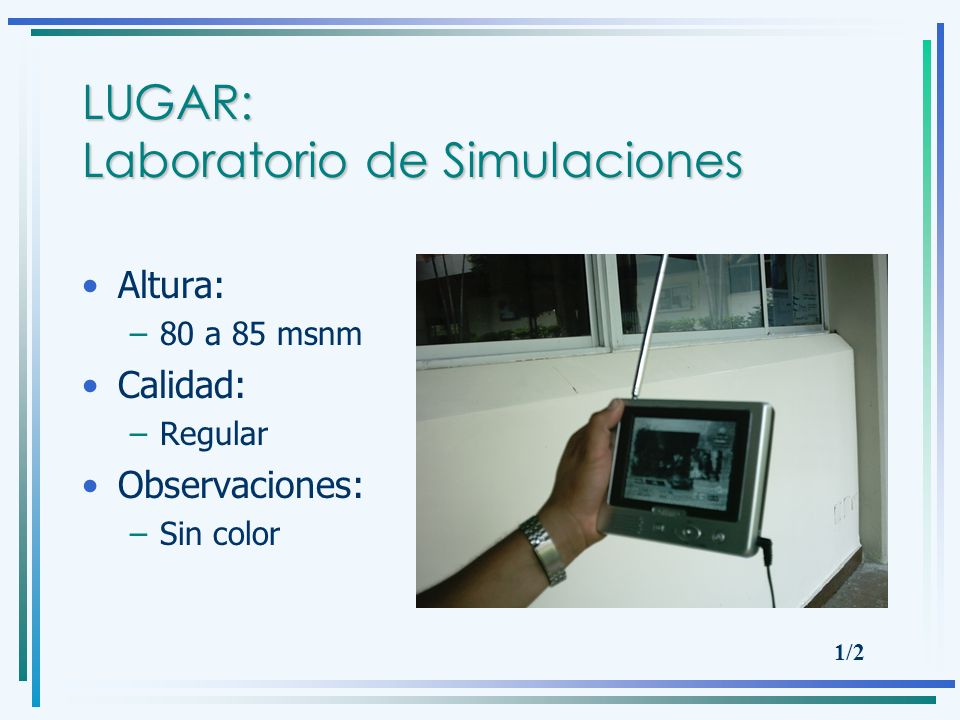

33 LUGAR: Laboratorio de Simulaciones Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Sin color 1/2

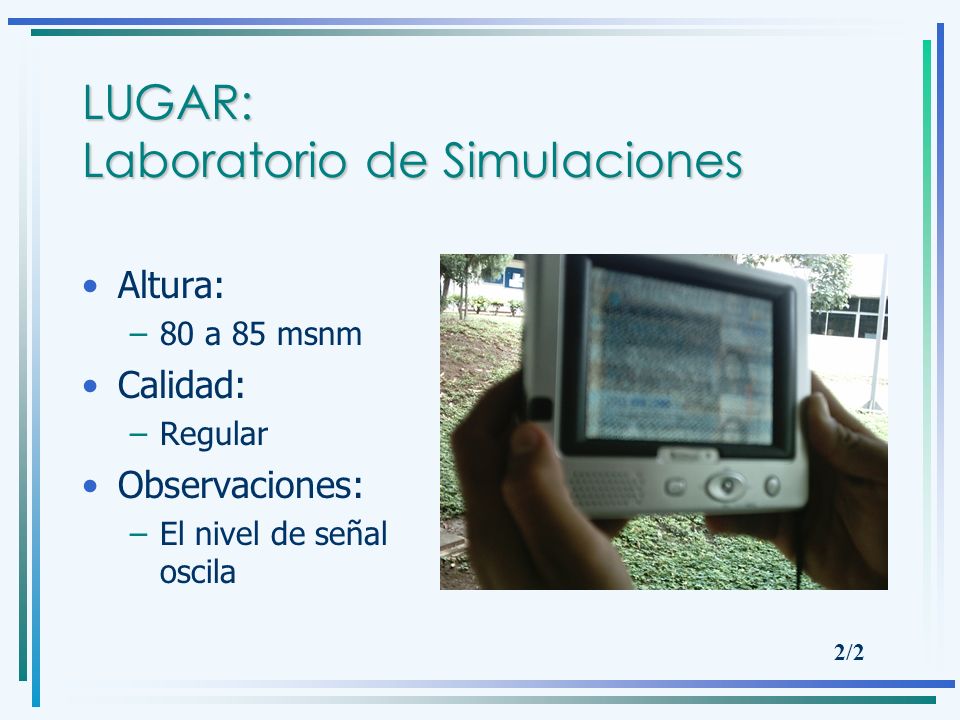

34 LUGAR: Laboratorio de Simulaciones Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –El nivel de señal oscila 2/2

35 LUGAR: Escalera por la copiadora Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Apuntando antena 1/3

36 LUGAR: Escalera por la copiadora Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Importante apuntar antena 2/3

37 LUGAR: Escalera por la copiadora Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Importante apuntar antena 3/3

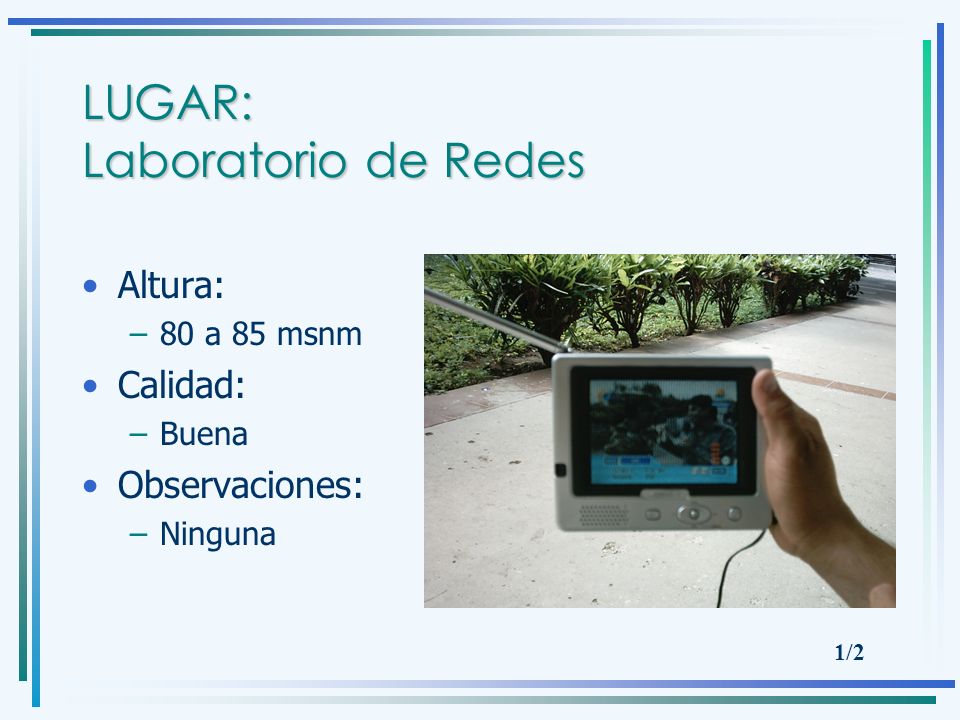

38 LUGAR: Laboratorio de Redes Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 1/2

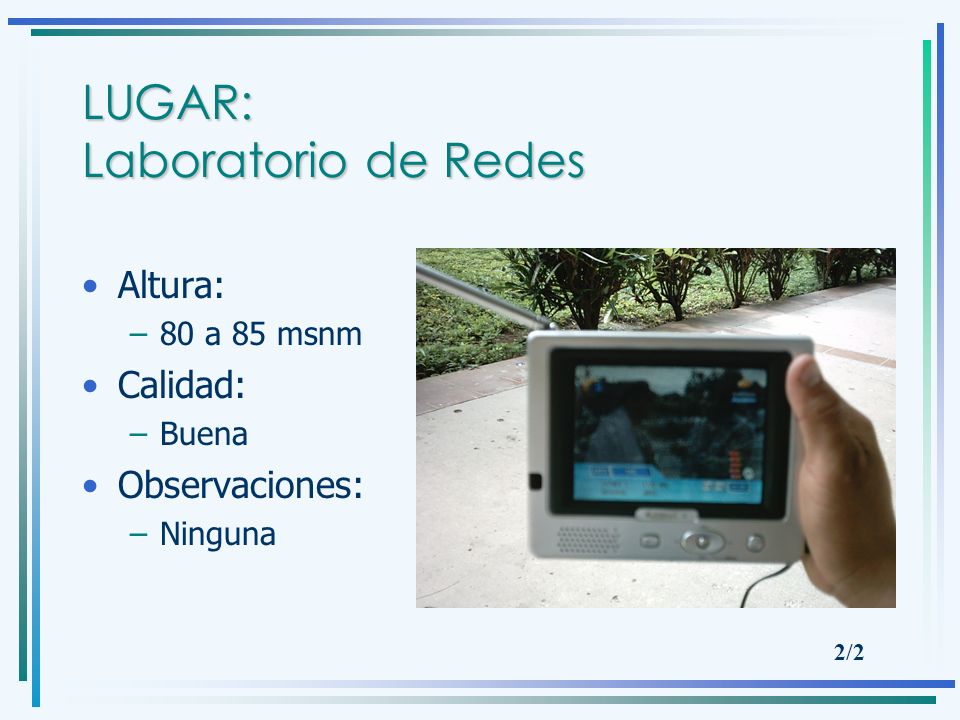

39 LUGAR: Laboratorio de Redes Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 2/2

40 LUGAR: Afuera Lab. de Electrónica Médica Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –Nivel de audio un poco bajo 1/3

41 LUGAR: Afuera Lab. de Electrónica Médica Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –Nivel de audio un poco bajo 2/3

42 LUGAR: Afuera Lab. de Electrónica Médica Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Nivel de audio un poco bajo –A ratos oscila 3/3

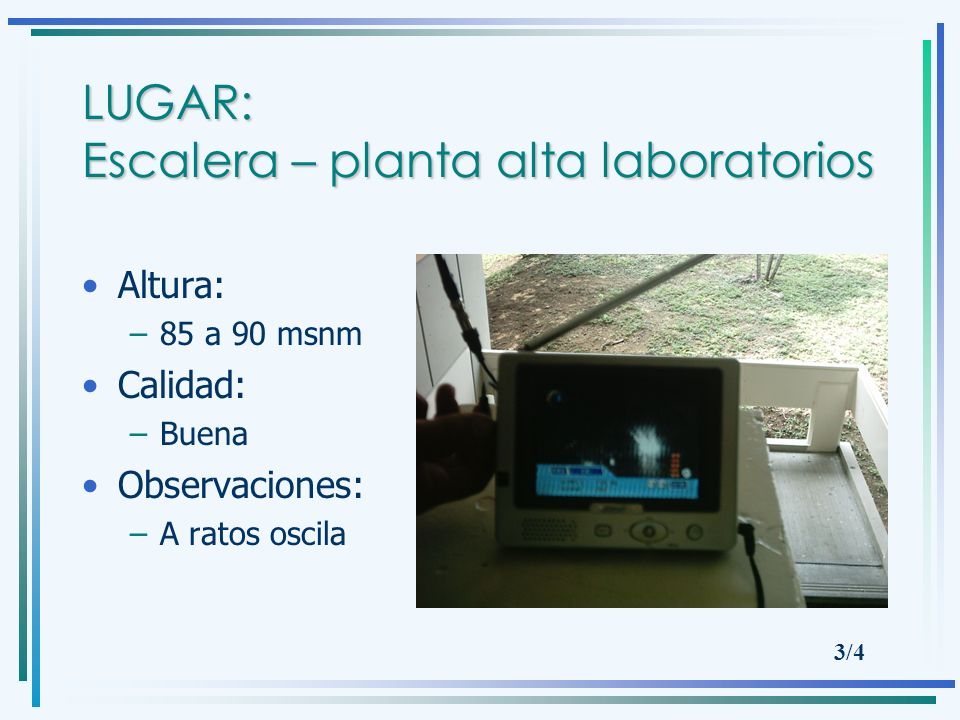

43 LUGAR: Escalera – planta alta laboratorios Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –A ratos pierde color 1/4

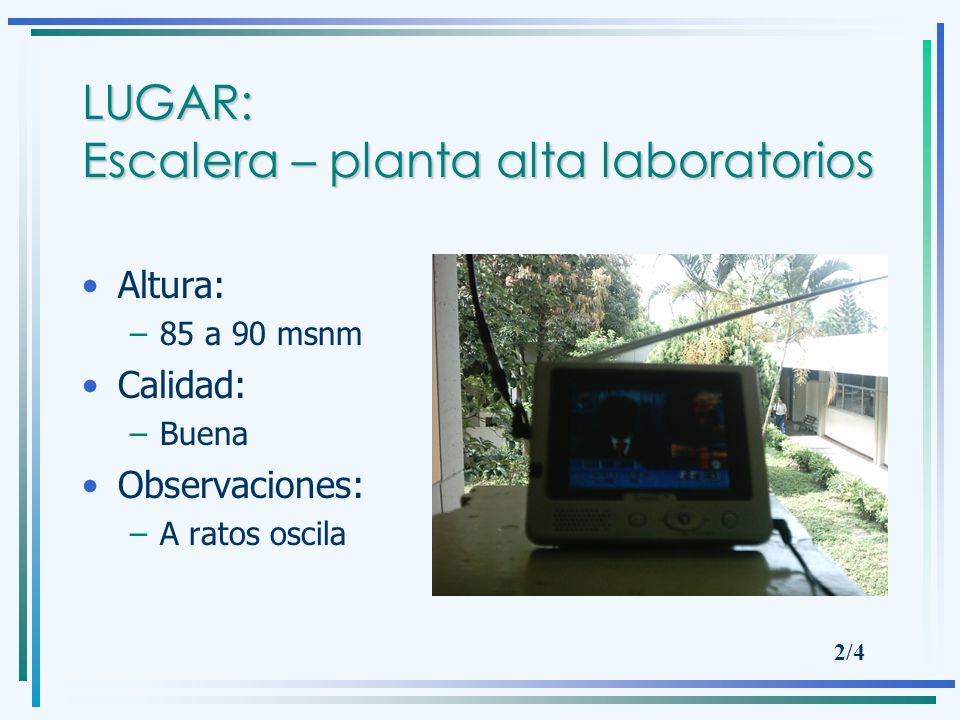

44 LUGAR: Escalera – planta alta laboratorios Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –A ratos oscila 2/4

45 LUGAR: Escalera – planta alta laboratorios Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –A ratos oscila 3/4

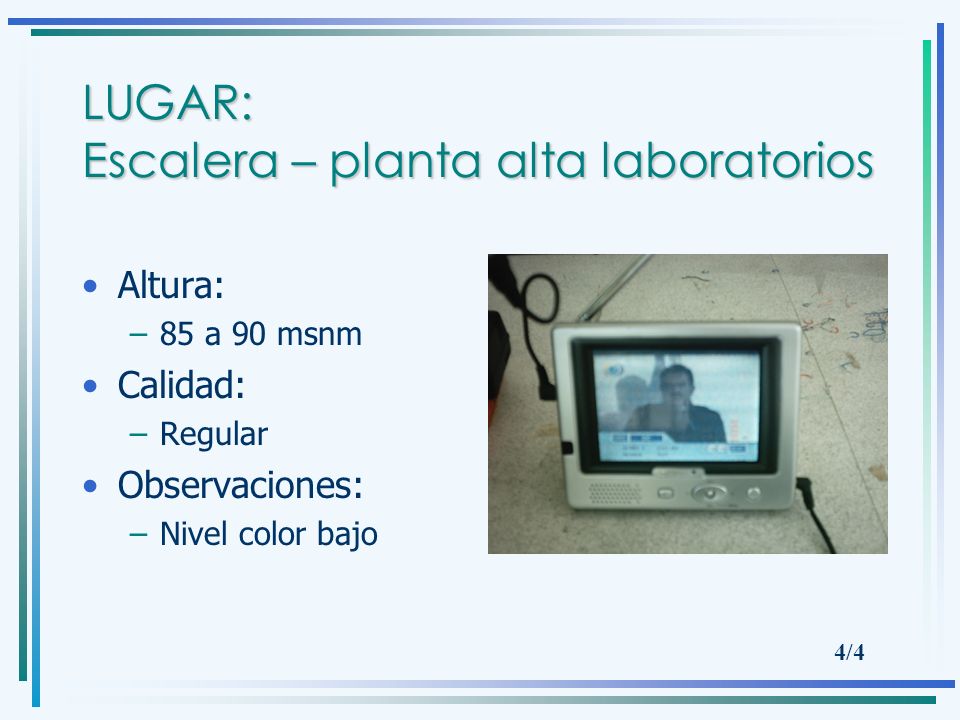

46 LUGAR: Escalera – planta alta laboratorios Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Nivel color bajo 4/4

47 LUGAR: Bloque 24A (aulas de la FIEC) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Apuntando la antena 1/5

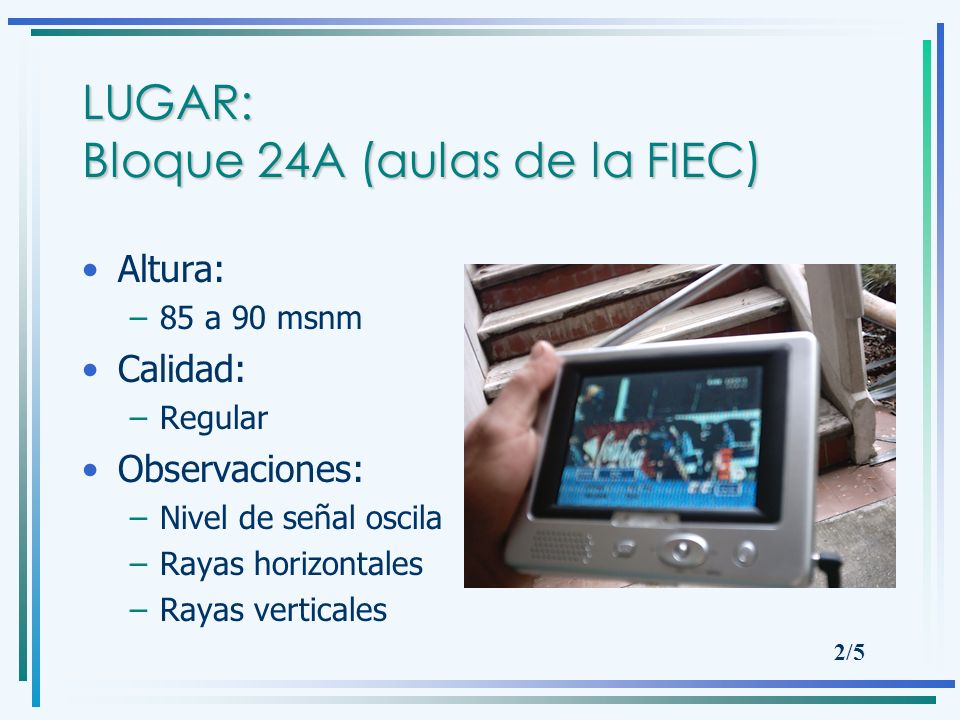

48 LUGAR: Bloque 24A (aulas de la FIEC) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Nivel de señal oscila –Rayas horizontales –Rayas verticales 2/5

49 LUGAR: Bloque 24A (aulas de la FIEC) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Nivel de señal oscila –Rayas horizontales –Rayas verticales 3/5

50 LUGAR: Bloque 24A (aulas de la FIEC) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Ninguna 4/5

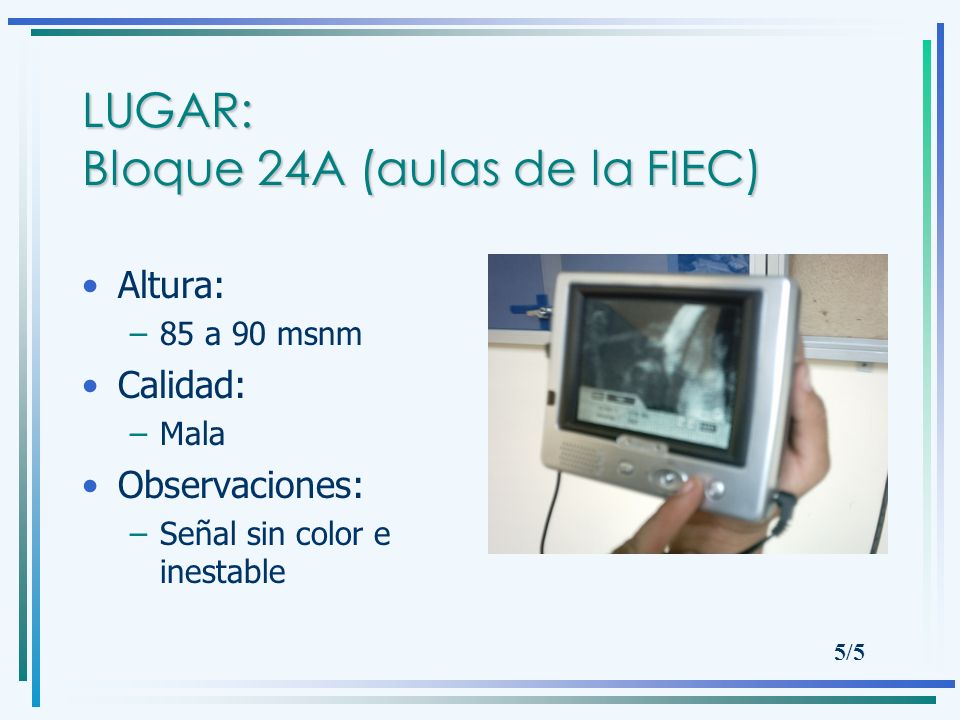

51 LUGAR: Bloque 24A (aulas de la FIEC) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Señal sin color e inestable 5/5

52 LUGAR: Corredor casilleros (planta baja) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Ninguna 1/1

53 LUGAR: Corredor casilleros (planta alta) Altura: –90 msnm Calidad: –Regular Observaciones: –Apuntando antena 1/2

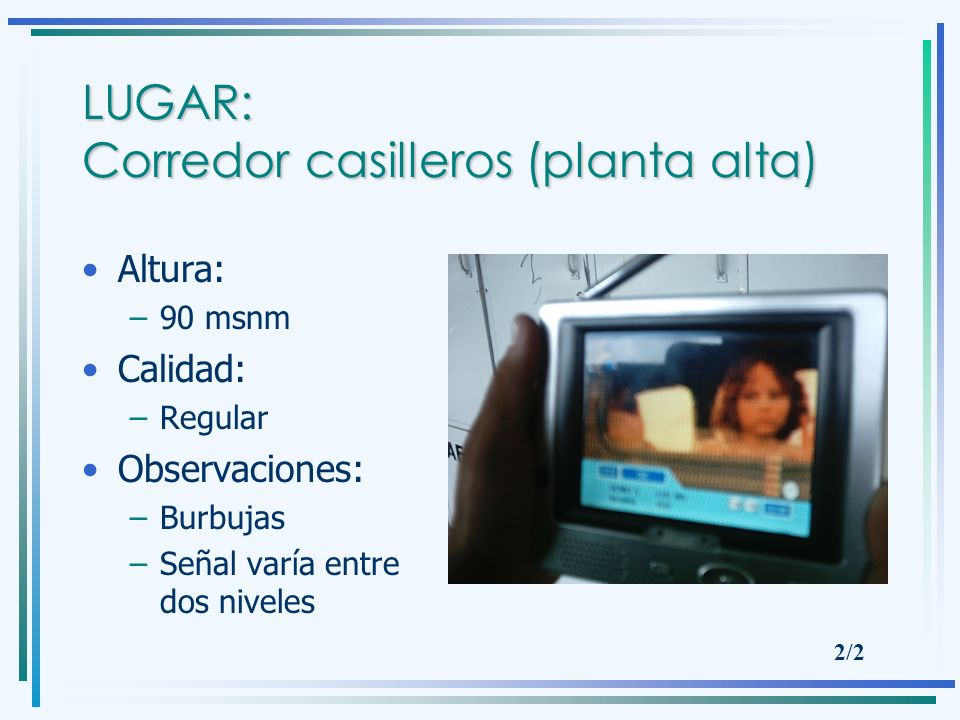

54 LUGAR: Corredor casilleros (planta alta) Altura: –90 msnm Calidad: –Regular Observaciones: –Burbujas –Señal varía entre dos niveles 2/2

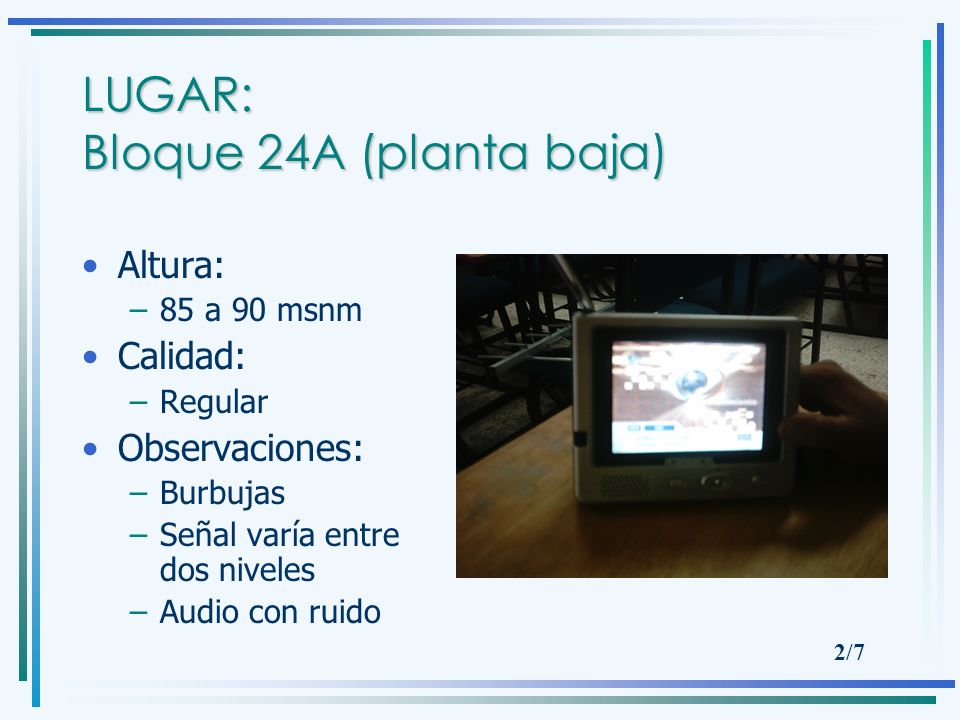

55 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Antena si apuntar 1/7

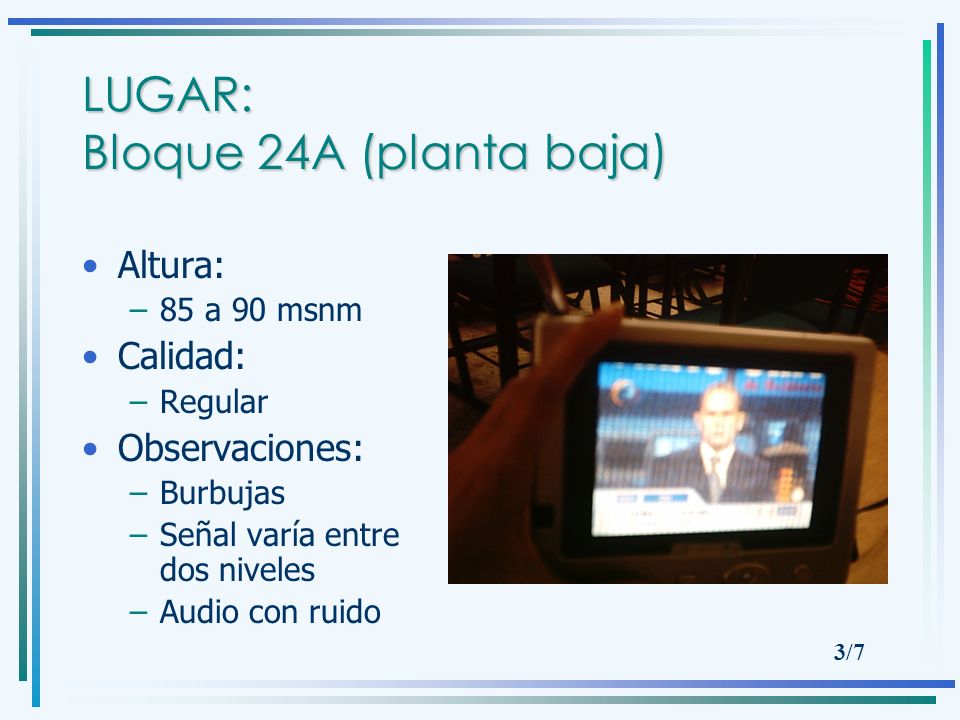

56 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Burbujas –Señal varía entre dos niveles –Audio con ruido 2/7

57 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Burbujas –Señal varía entre dos niveles –Audio con ruido 3/7

58 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Burbujas –Señal varía entre dos niveles –Audio con ruido 4/7

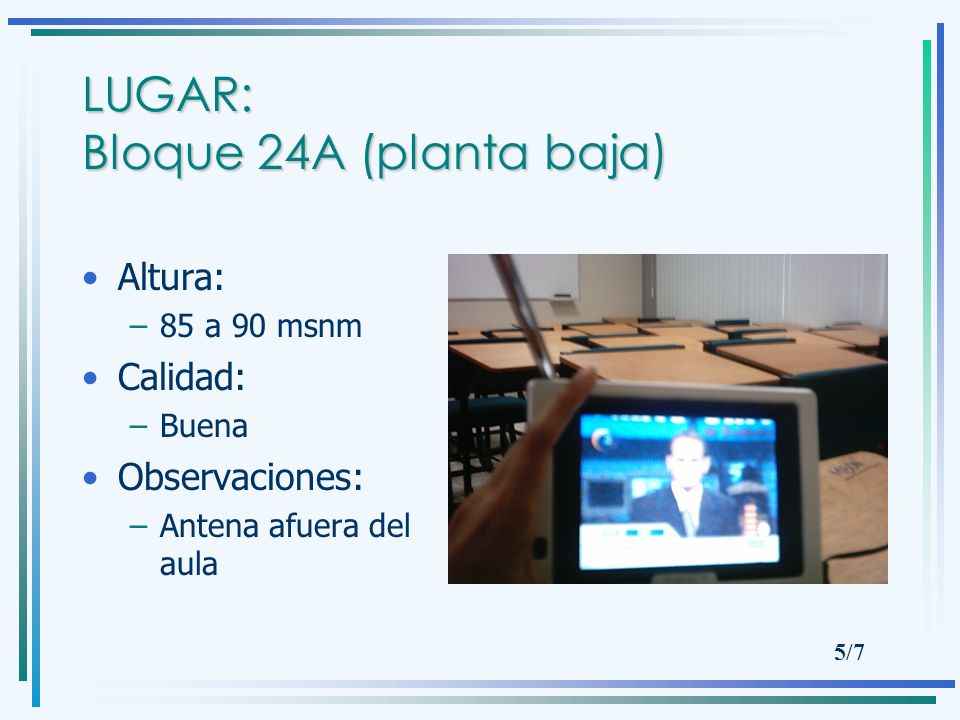

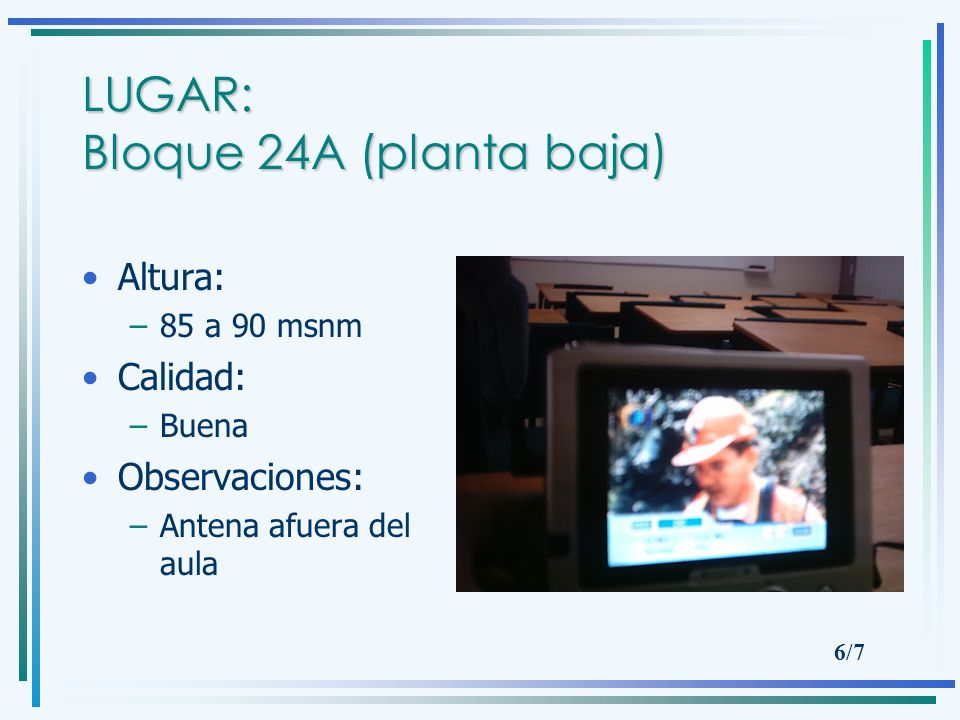

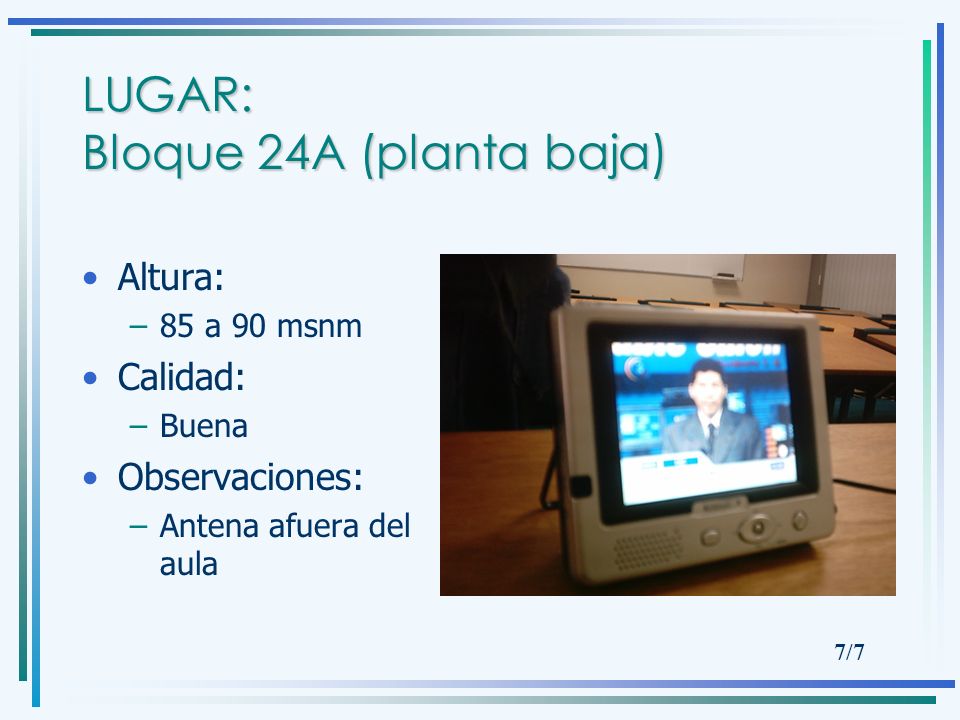

59 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –Antena afuera del aula 5/7

60 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –Antena afuera del aula 6/7

61 LUGAR: Bloque 24A (planta baja) Altura: –85 a 90 msnm Calidad: –Buena Observaciones: –Antena afuera del aula 7/7

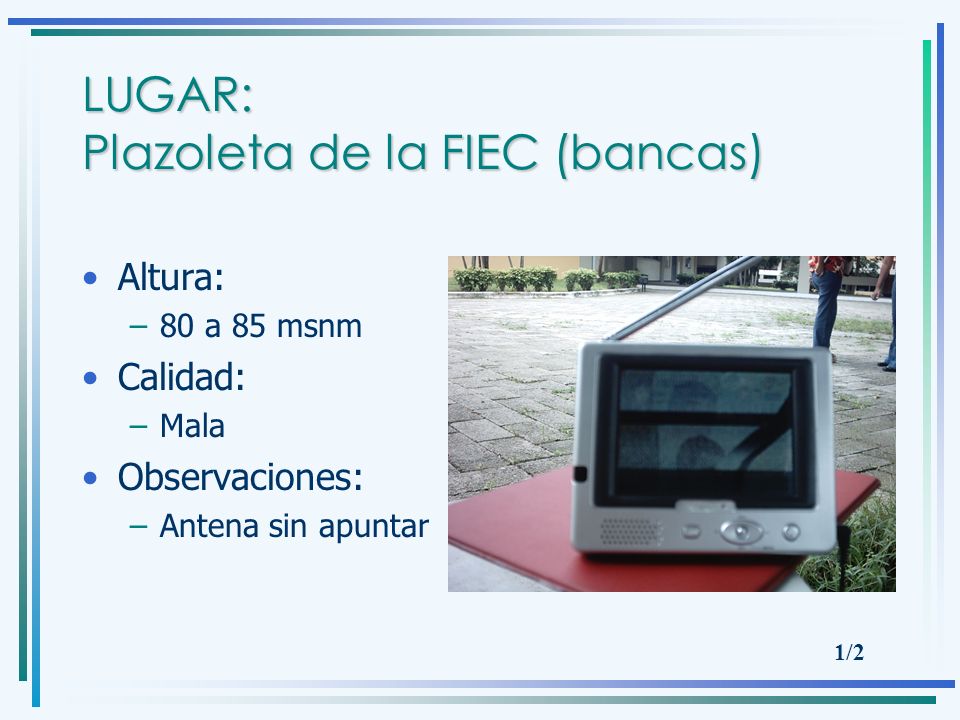

62 LUGAR: Plazoleta de la FIEC (bancas) Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Antena sin apuntar 1/2

63 LUGAR: Plazoleta de la FIEC (bancas) Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Burbujas –Audio bueno –Seña oscila entre dos niveles 2/2

64 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 1/3

65 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Antena sin apuntar 2/3

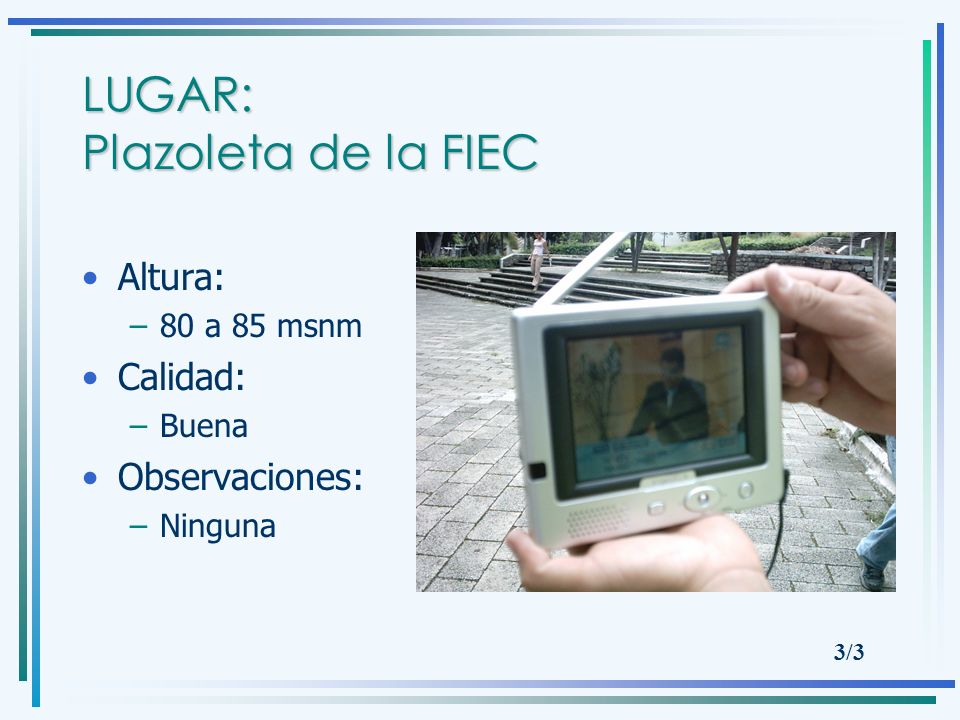

66 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 3/3

67 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Obstrucción por árboles 1/5

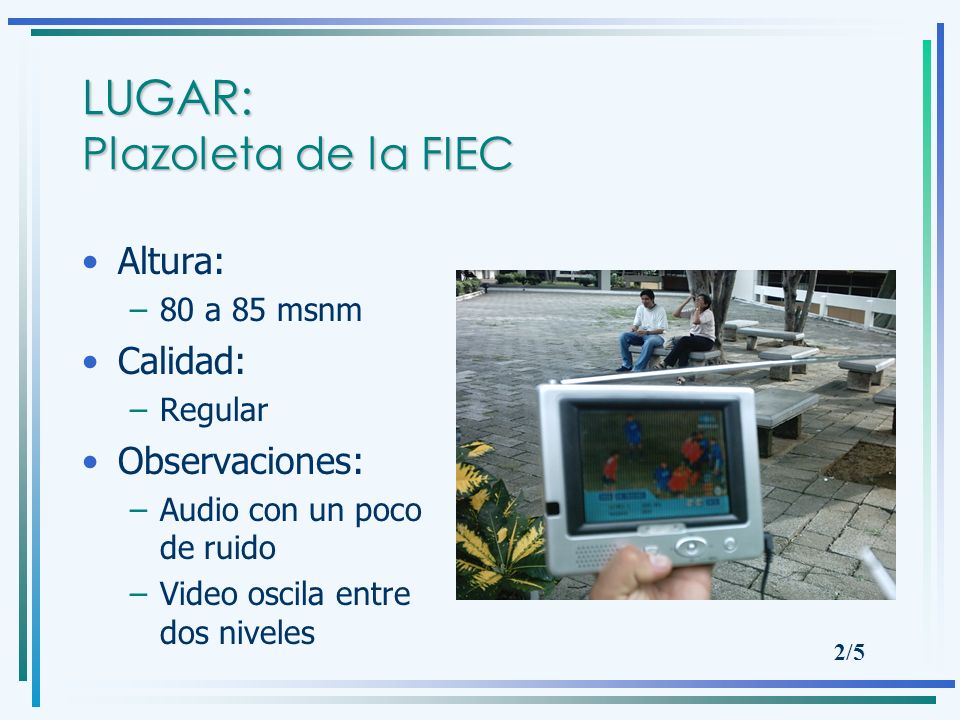

68 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio con un poco de ruido –Video oscila entre dos niveles 2/5

69 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio con un poco de ruido –Video oscila entre dos niveles 3/5

70 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio con un poco de ruido –Video oscila entre dos niveles 4/5

71 LUGAR: Plazoleta de la FIEC Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Línea de vista 5/5

72 LUGAR: Corredor entre Lab. Redes y FEPOL Altura: –80 a 85 msnm Calidad: –Buena Observaciones: –Ninguna 1/2

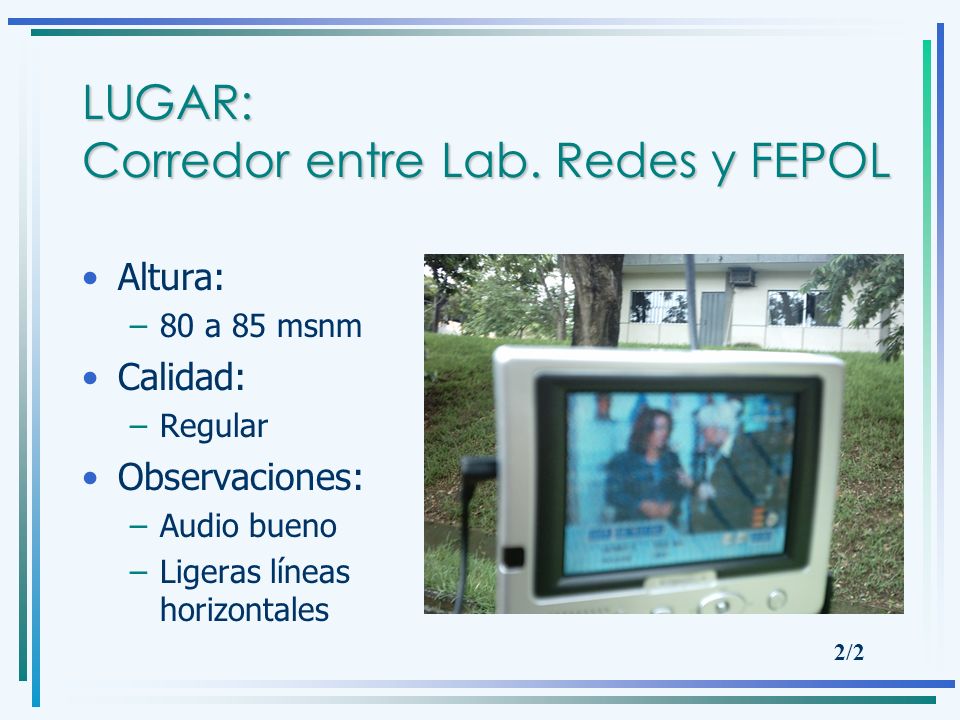

73 LUGAR: Corredor entre Lab. Redes y FEPOL Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –Ligeras líneas horizontales 2/2

74 LUGAR: Exteriores del Lab. de Telecom. Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –Rayas verticales –Oscila el color 1/3

75 LUGAR: Exteriores del Lab. de Telecom. Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Ninguna 2/3

76 LUGAR: Exteriores del Lab. de Telecom. Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Ninguna 3/3

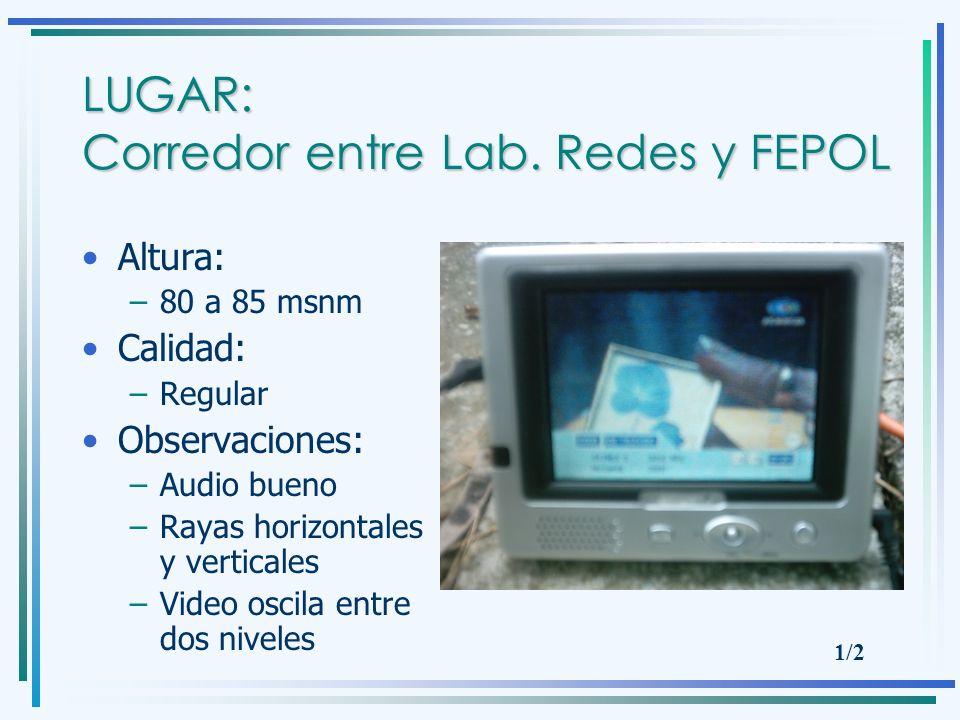

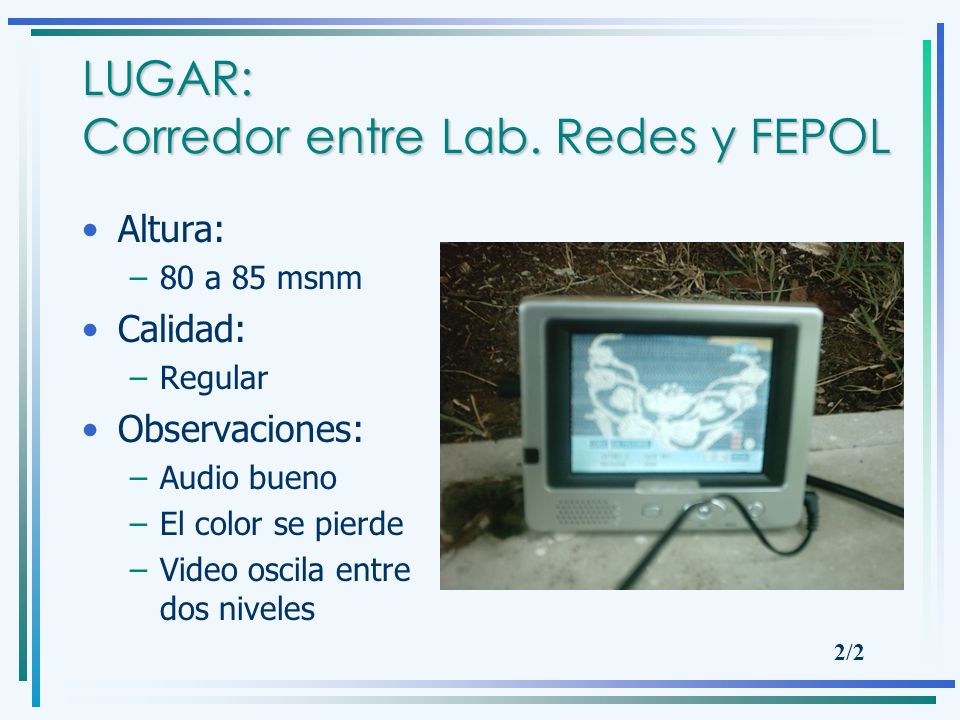

77 LUGAR: Corredor entre Lab. Redes y FEPOL Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –Rayas horizontales y verticales –Video oscila entre dos niveles 1/2

78 LUGAR: Corredor entre Lab. Redes y FEPOL Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –El color se pierde –Video oscila entre dos niveles 2/2

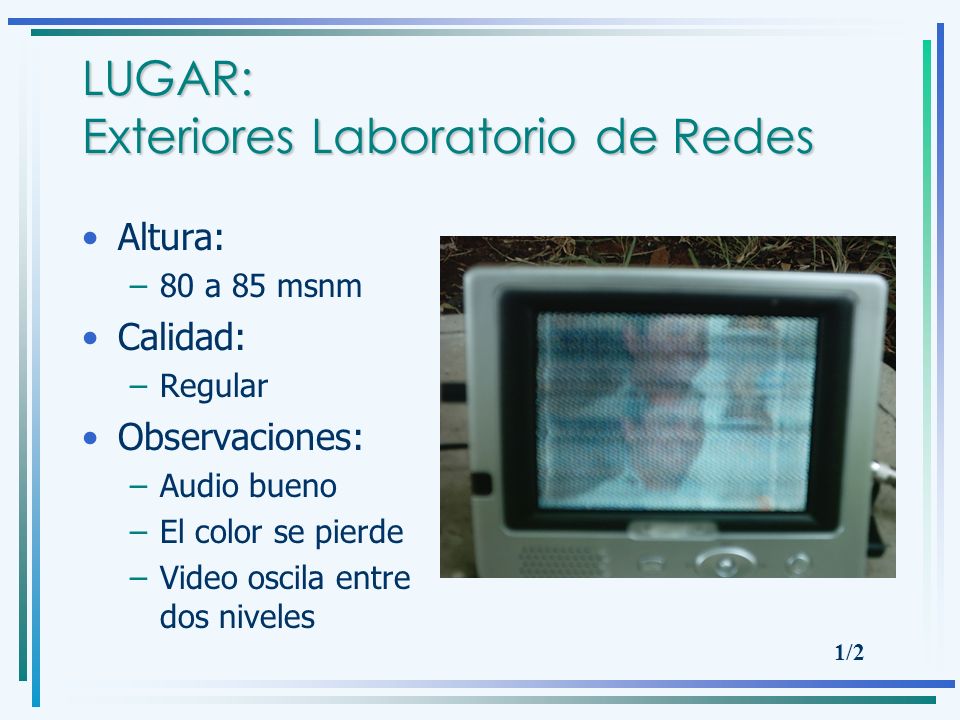

79 LUGAR: Exteriores Laboratorio de Redes Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –El color se pierde –Video oscila entre dos niveles 1/2

80 LUGAR: Exteriores Laboratorio de Redes Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Audio bueno –El color se pierde –Video oscila entre dos niveles 2/2

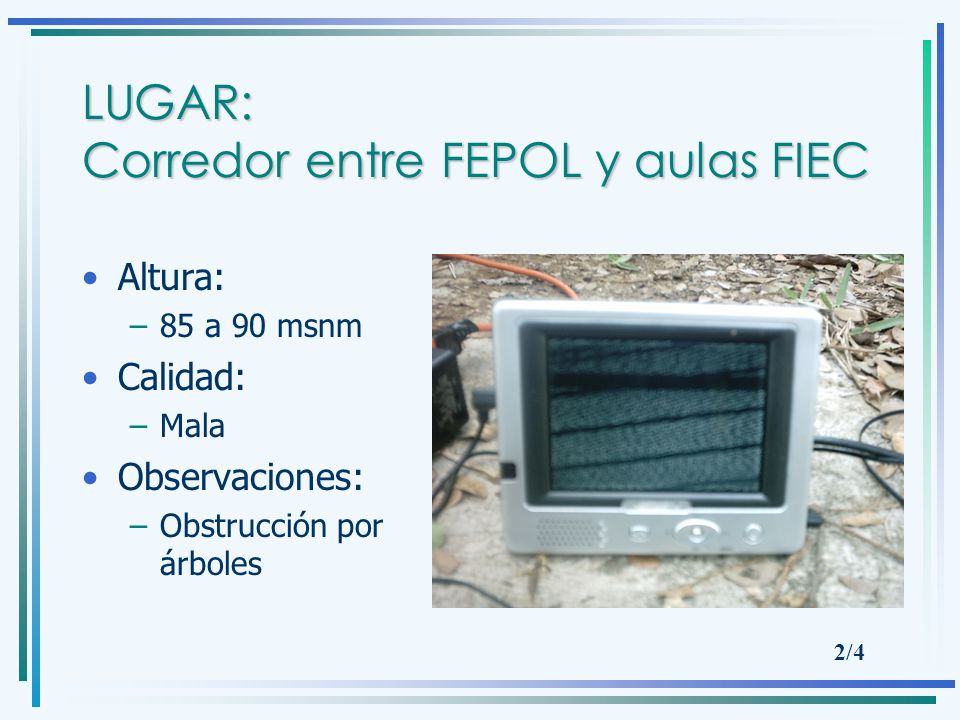

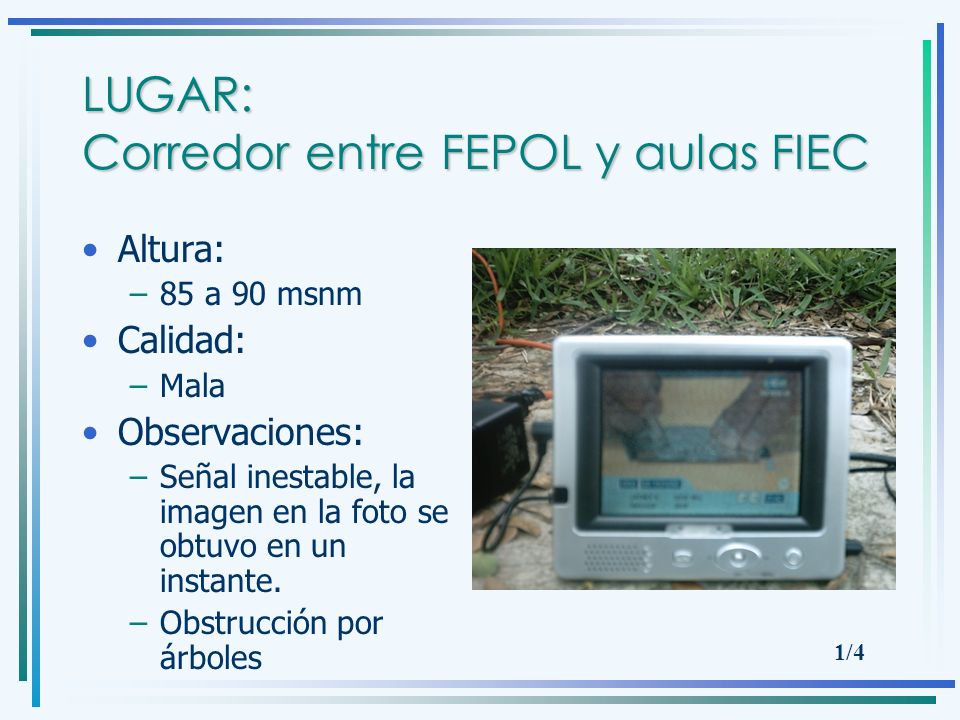

81 LUGAR: Corredor entre FEPOL y aulas FIEC Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Señal inestable, la imagen en la foto se obtuvo en un instante. –Obstrucción por árboles 1/4

82 LUGAR: Corredor entre FEPOL y aulas FIEC Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Obstrucción por árboles 2/4

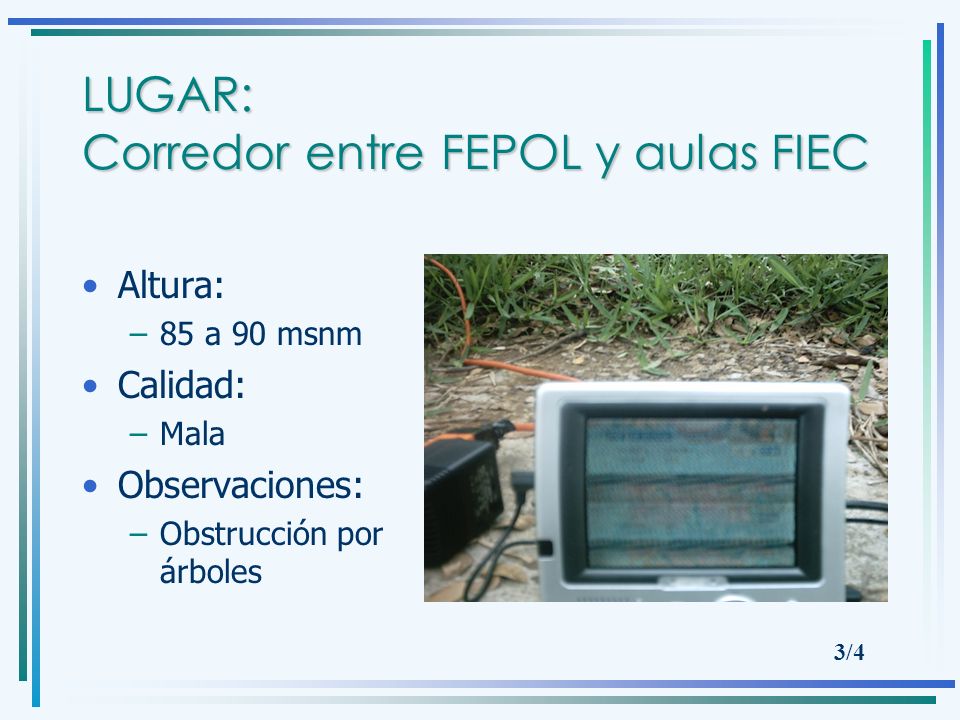

83 LUGAR: Corredor entre FEPOL y aulas FIEC Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Obstrucción por árboles 3/4

84 LUGAR: Corredor entre FEPOL y aulas FIEC Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Señal inestable –Audio con ruido –Obstrucción por árboles 4/4

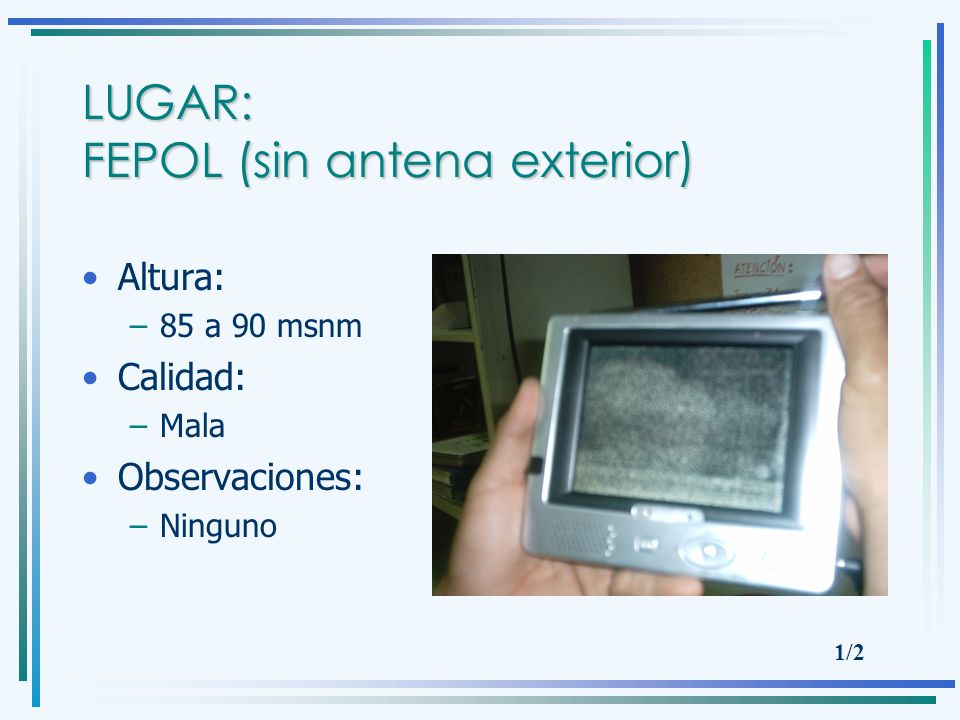

85 LUGAR: FEPOL (sin antena exterior) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Ninguno 1/2

86 LUGAR: FEPOL (sin antena exterior) Altura: –85 a 90 msnm Calidad: –Mala Observaciones: –Ninguna 2/2

87 LUGAR: Bloque 24A (Afuera de biblioteca FIEC) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Ruido y bajo nivel de audio –Ligeras rayas verticales 1/2

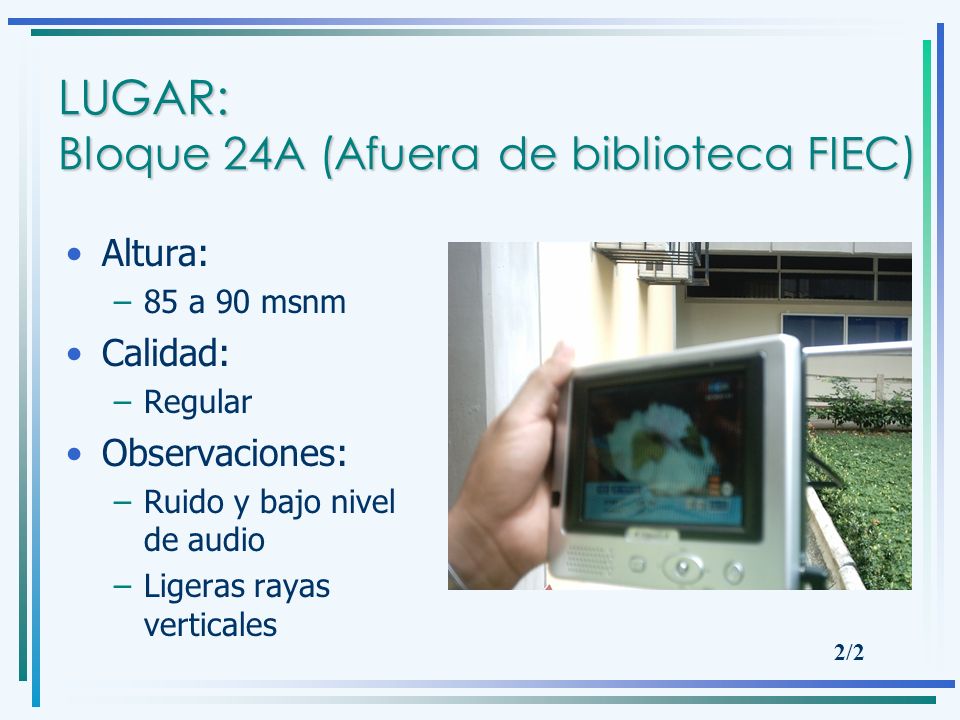

88 LUGAR: Bloque 24A (Afuera de biblioteca FIEC) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Ruido y bajo nivel de audio –Ligeras rayas verticales 2/2

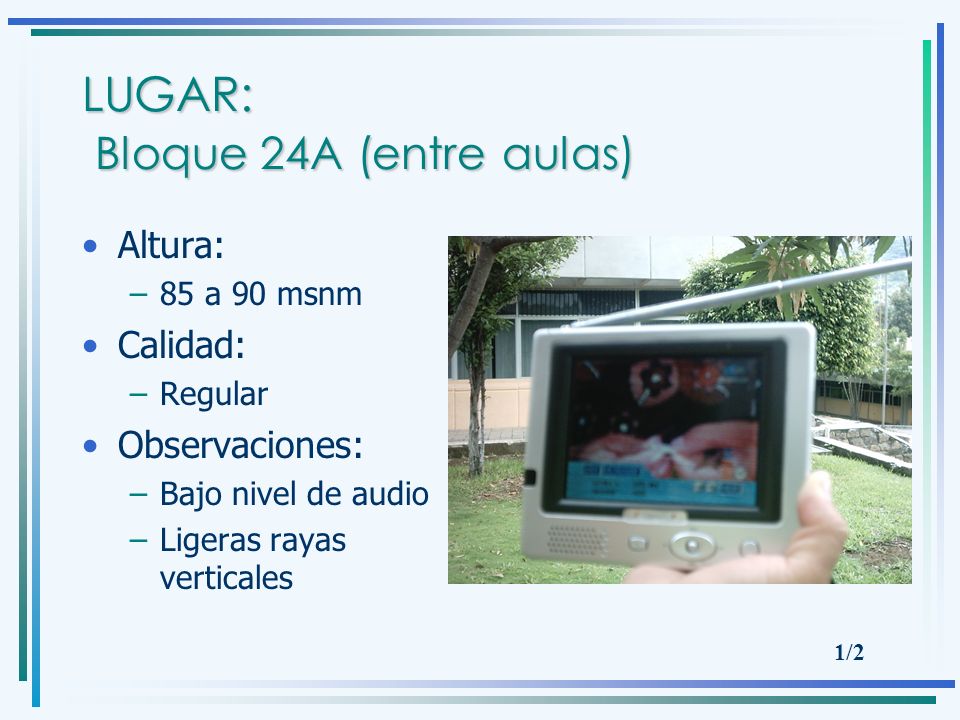

89 LUGAR: Bloque 24A (entre aulas) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Bajo nivel de audio –Ligeras rayas verticales 1/2

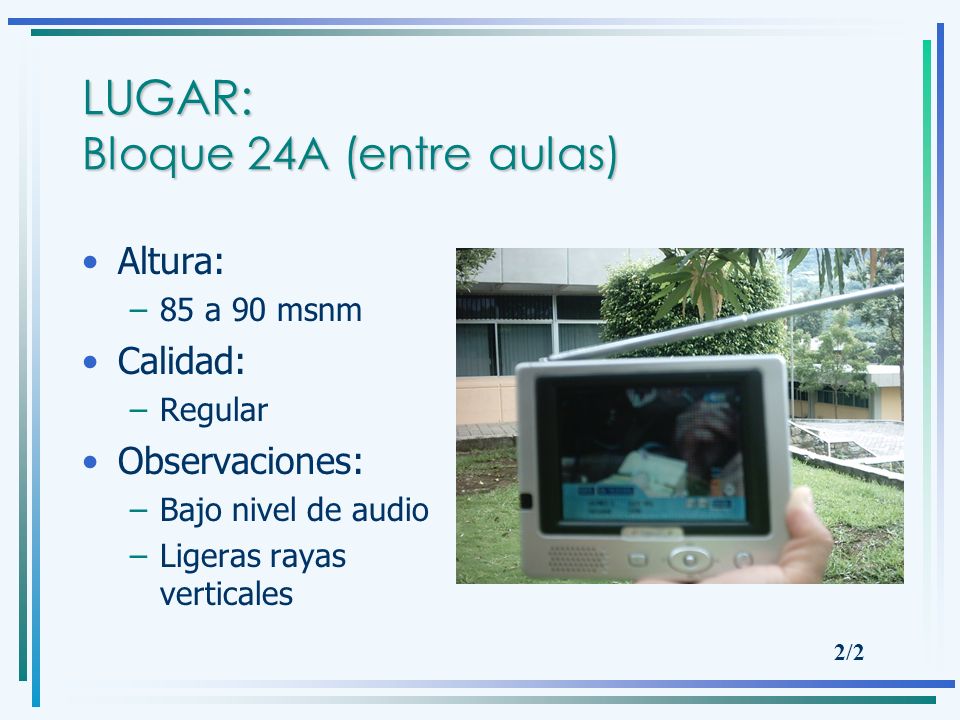

90 LUGAR: Bloque 24A (entre aulas) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Bajo nivel de audio –Ligeras rayas verticales 2/2

91 LUGAR: Bloque 24A (entre las escaleras) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Bajo nivel de audio –Rayas verticales 1/1

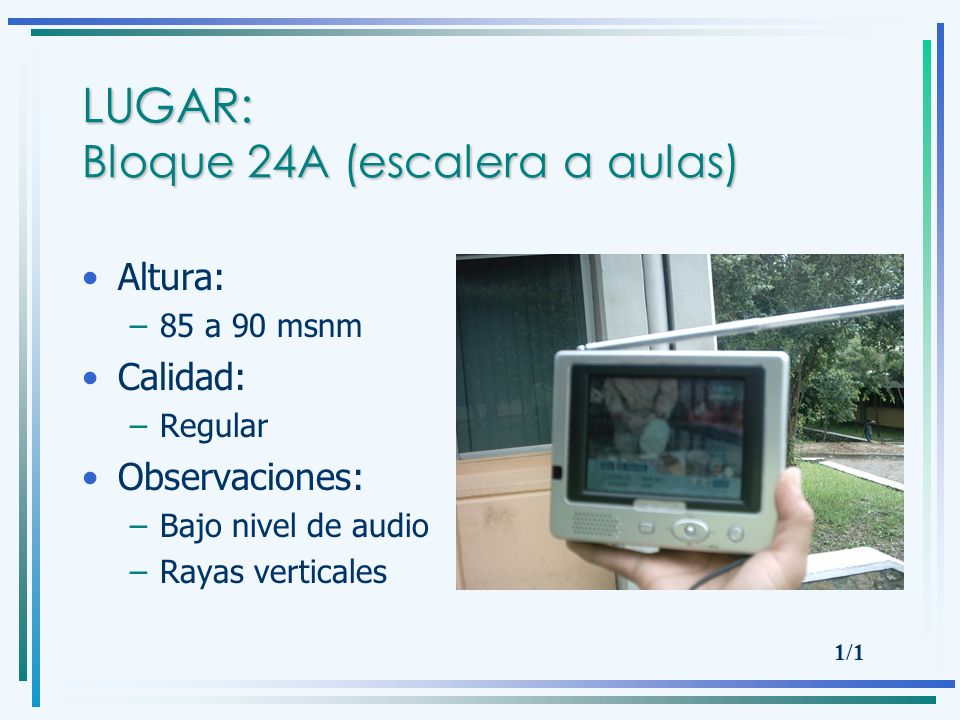

92 LUGAR: Bloque 24A (escalera a aulas) Altura: –85 a 90 msnm Calidad: –Regular Observaciones: –Bajo nivel de audio –Rayas verticales 1/1

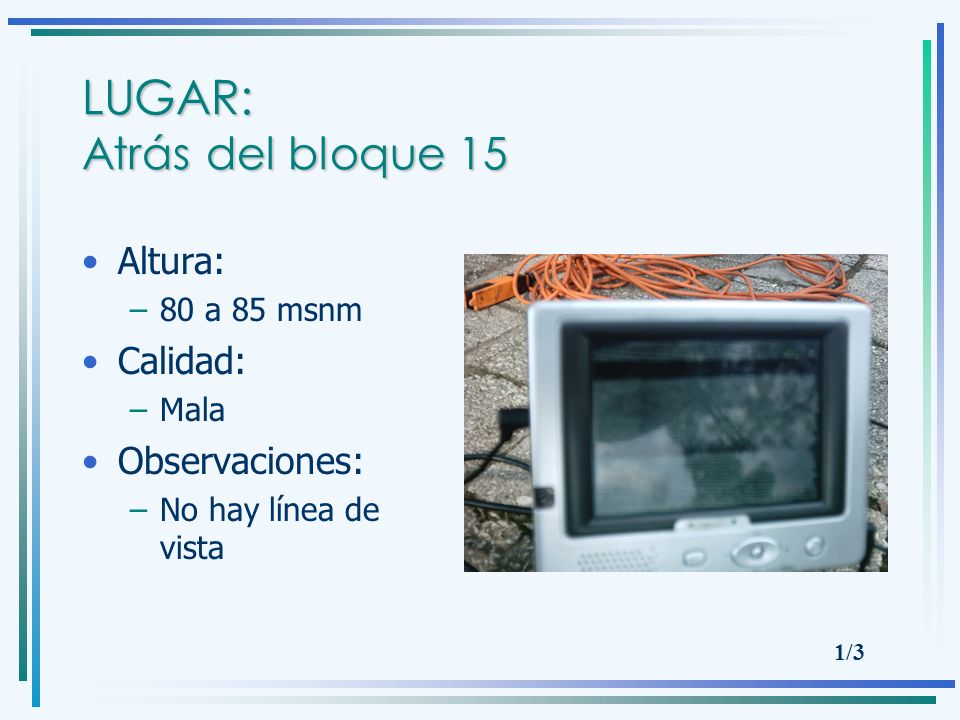

93 LUGAR: Atrás del bloque 15 Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –No hay línea de vista 1/3

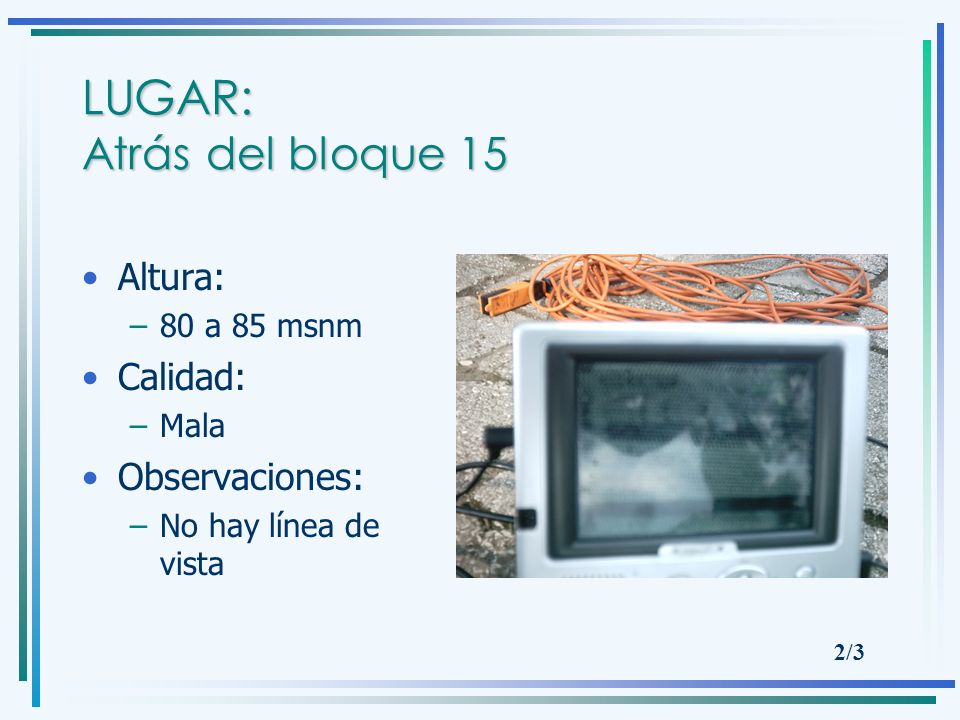

94 LUGAR: Atrás del bloque 15 Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –No hay línea de vista 2/3

95 LUGAR: Atrás del bloque 15 Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –No hay línea de vista 3/3

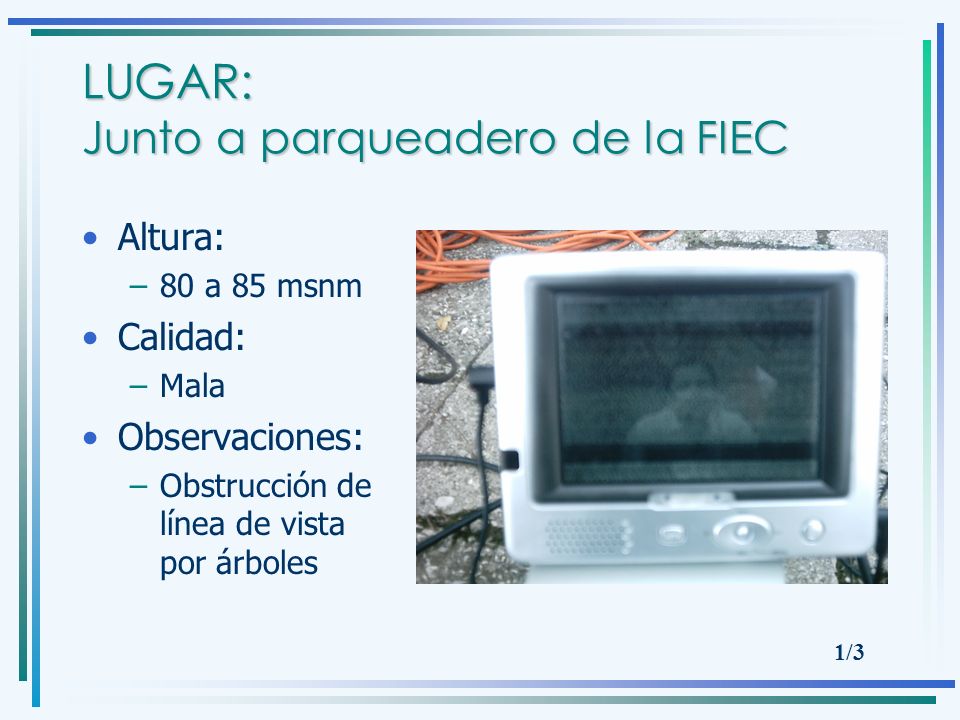

96 LUGAR: Junto a parqueadero de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Obstrucción de línea de vista por árboles 1/3

97 LUGAR: Junto a parqueadero de la FIEC Altura: –80 a 85 msnm Calidad: –Regular Observaciones: –Apuntando la antena entre árboles –Ruido en audio –Señal de video oscila 2/3

98 LUGAR: Junto a parqueadero de la FIEC Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –No hay línea de vista 3/3

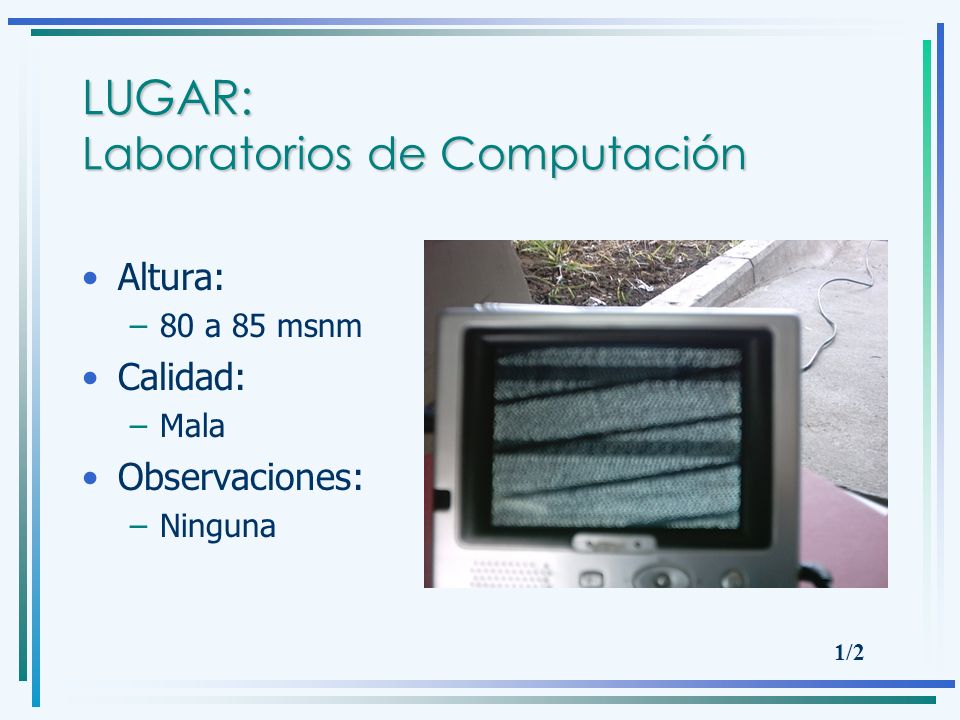

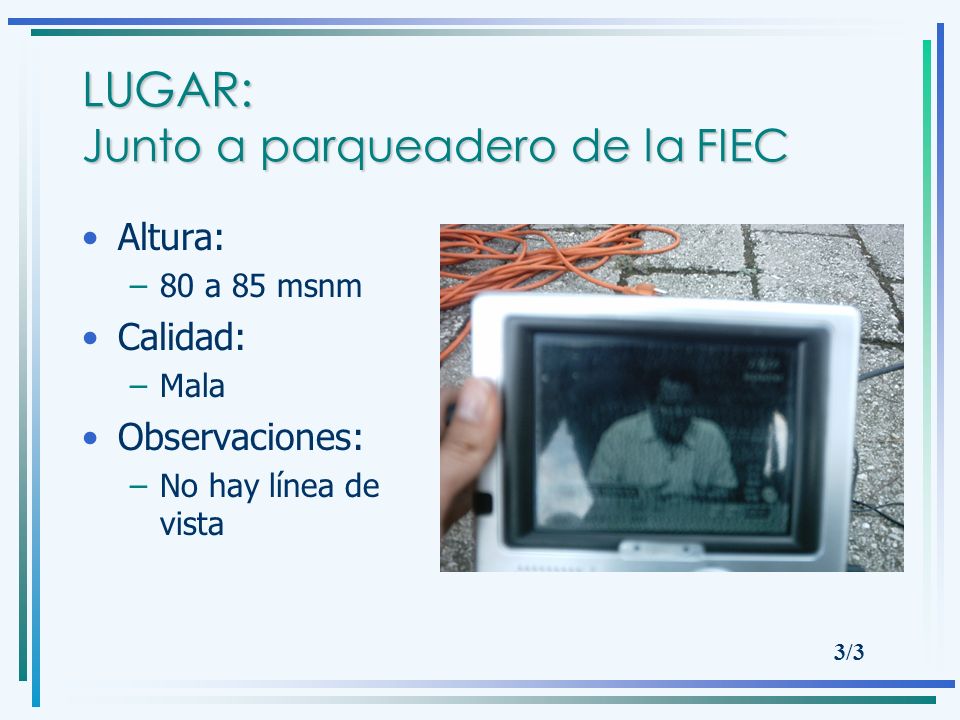

99 LUGAR: Laboratorios de Computación Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Ninguna 1/2

100 LUGAR: Laboratorios de Computación Altura: –80 a 85 msnm Calidad: –Mala Observaciones: –Ninguna 2/2
