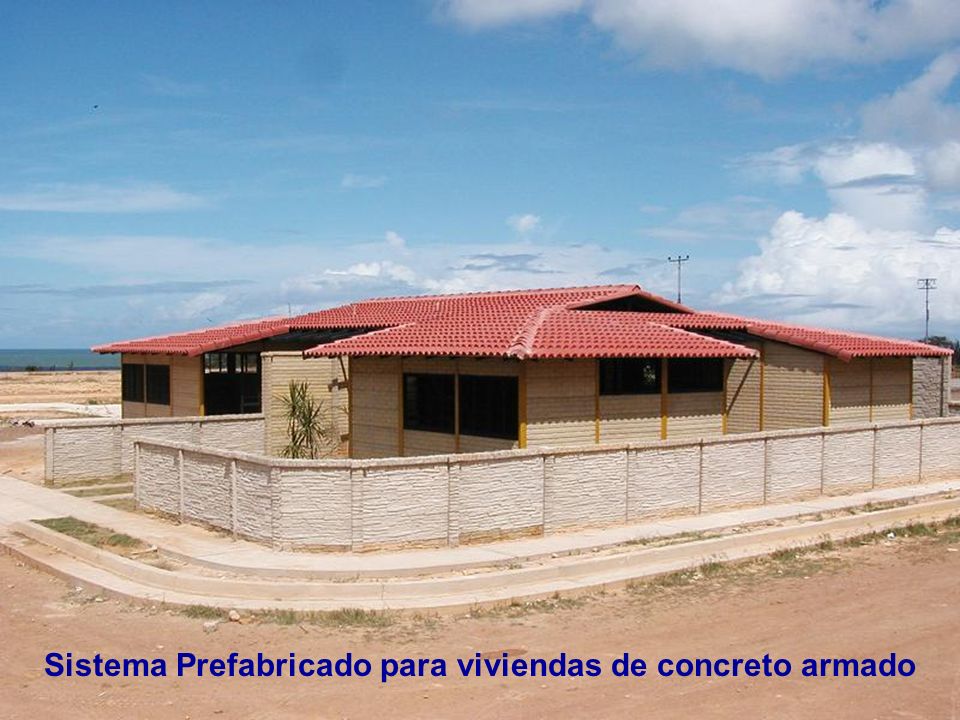

1 Sistema Prefabricado para viviendas de concreto armado

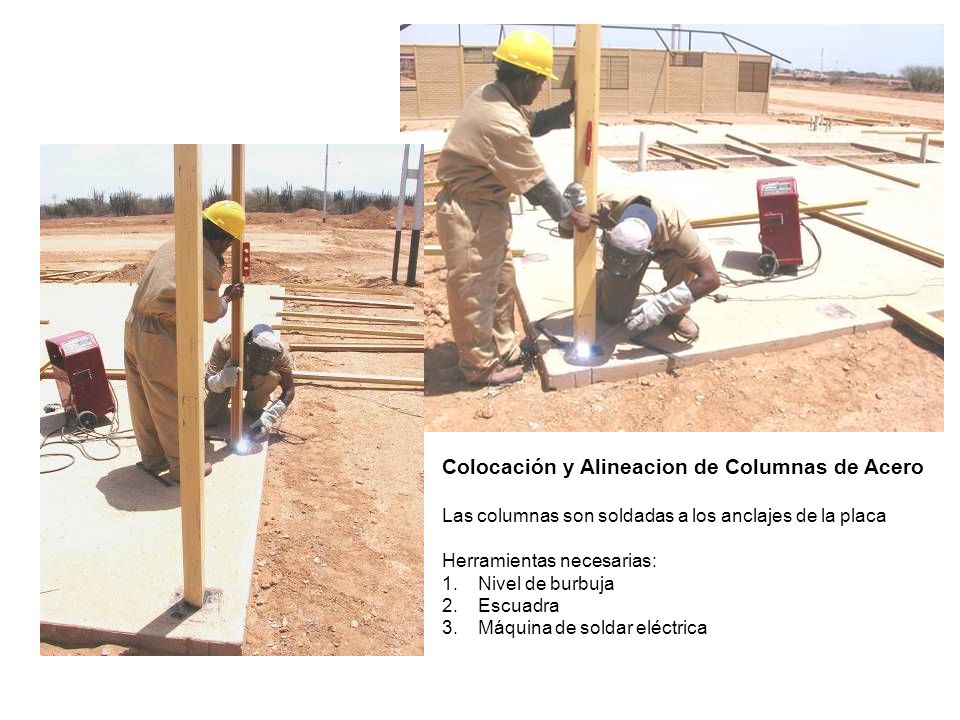

2 Colocación y Alineacion de Columnas de Acero
Las columnas son soldadas a los anclajes de la placa Herramientas necesarias: Nivel de burbuja Escuadra Máquina de soldar eléctrica

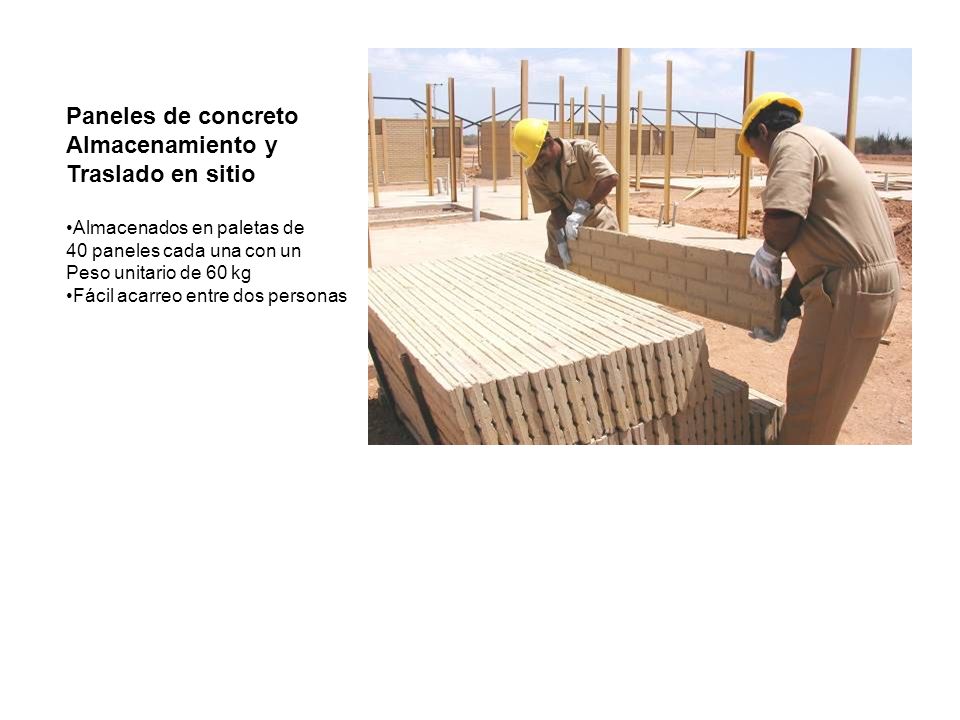

3 Paneles de concreto Almacenamiento y Traslado en sitio
Almacenados en paletas de 40 paneles cada una con un Peso unitario de 60 kg Fácil acarreo entre dos personas

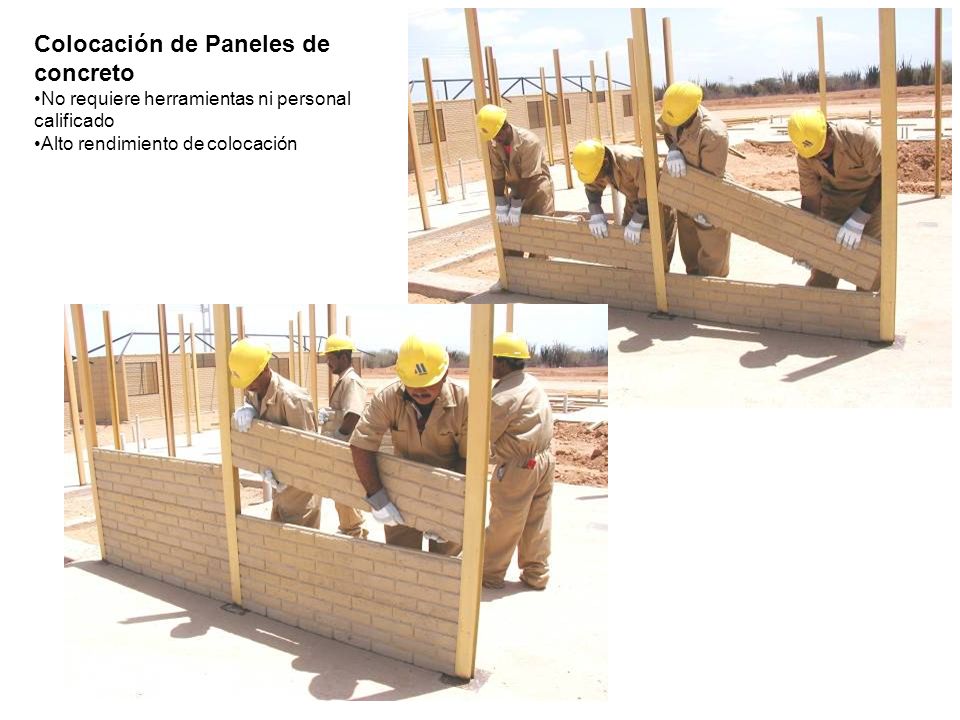

4 Colocación de Paneles de concreto
No requiere herramientas ni personal calificado Alto rendimiento de colocación

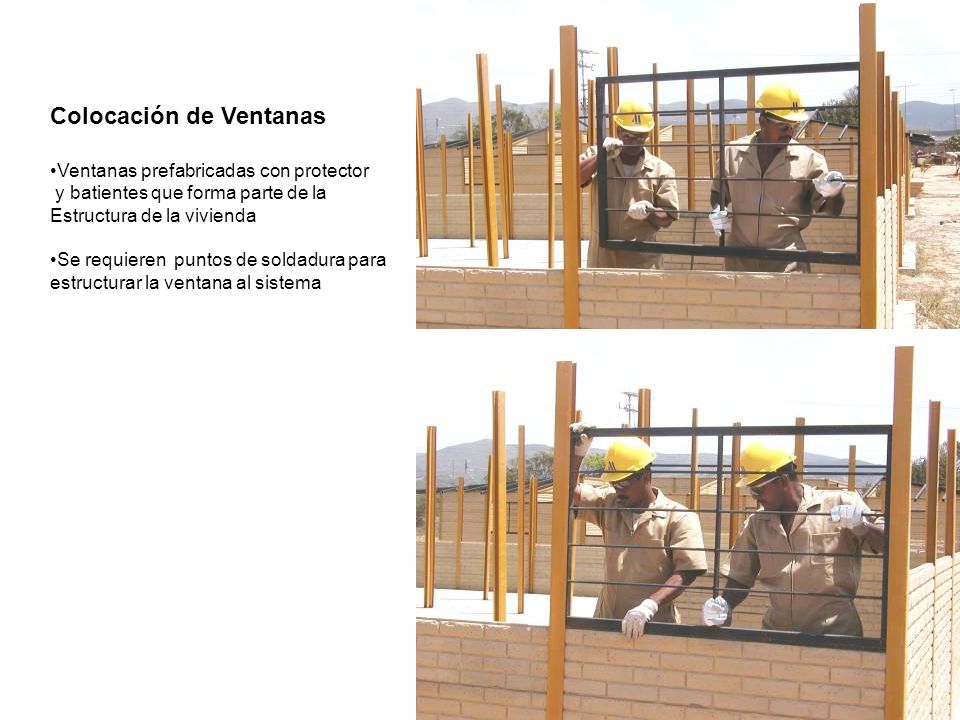

5 Colocación de Ventanas
Ventanas prefabricadas con protector y batientes que forma parte de la Estructura de la vivienda Se requieren puntos de soldadura para estructurar la ventana al sistema

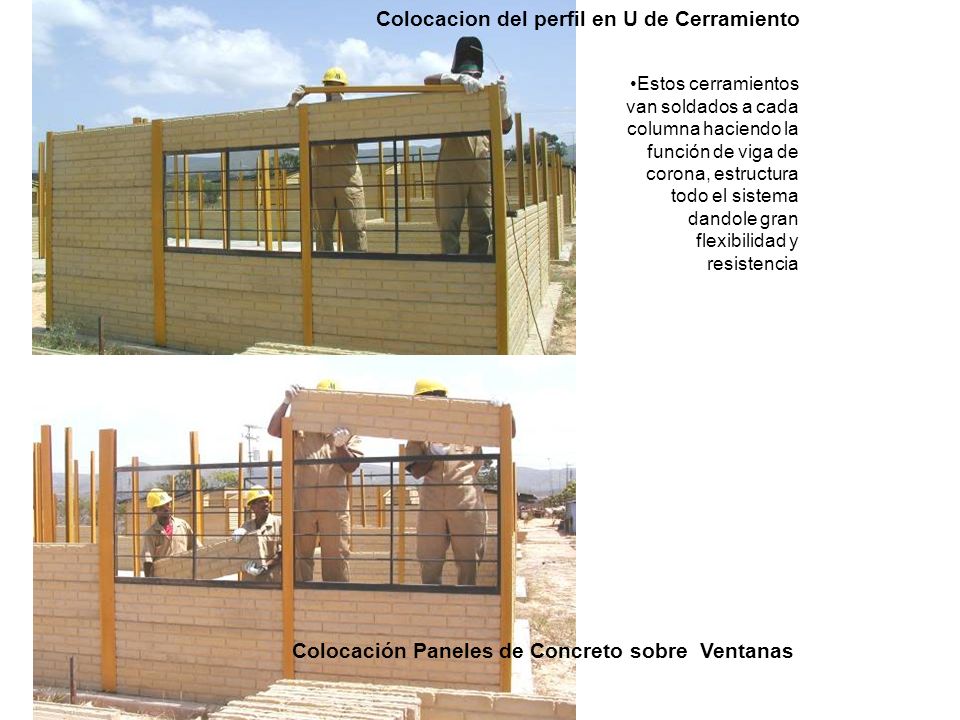

6 Colocacion del perfil en U de Cerramiento
Estos cerramientos van soldados a cada columna haciendo la función de viga de corona, estructura todo el sistema dandole gran flexibilidad y resistencia Colocación Paneles de Concreto sobre Ventanas

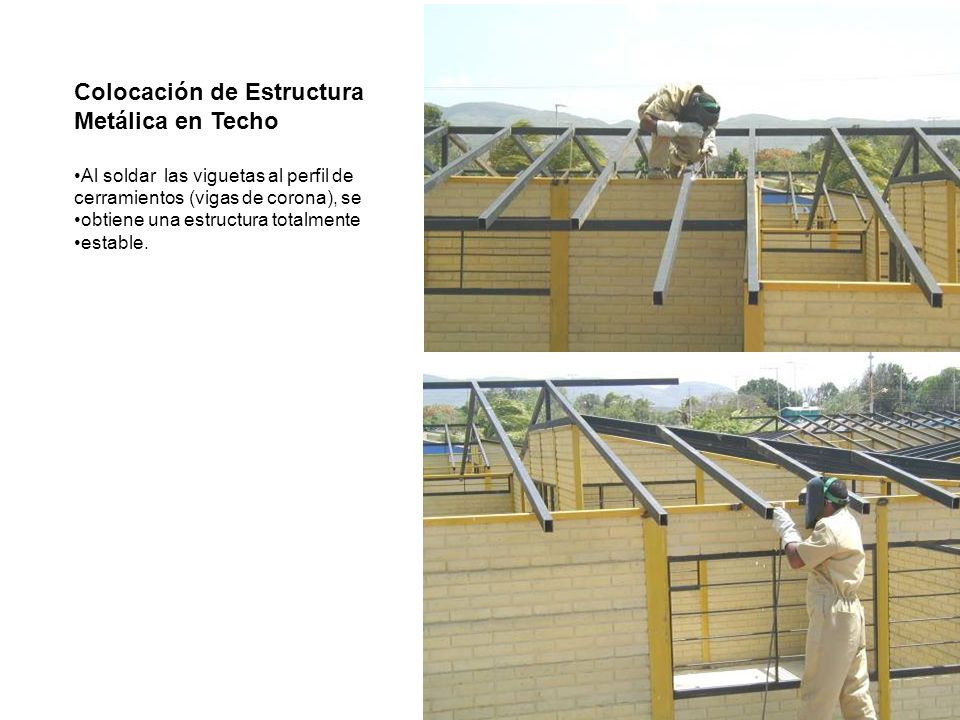

7 Colocación de Estructura Metálica en Techo
Al soldar las viguetas al perfil de cerramientos (vigas de corona), se obtiene una estructura totalmente estable.

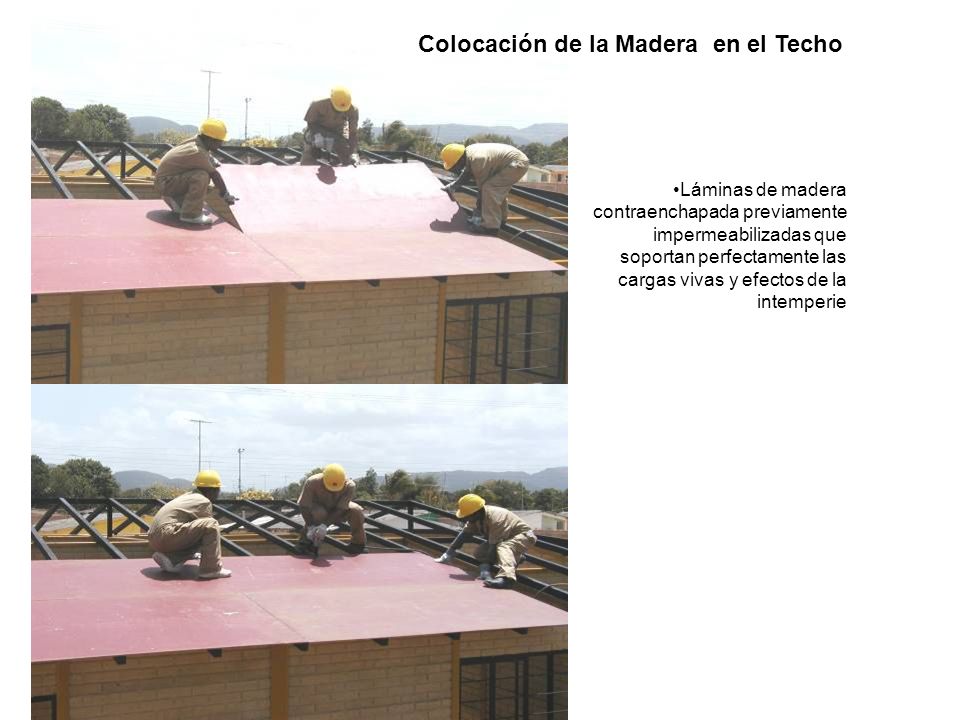

8 Colocación de la Madera en el Techo
Láminas de madera contraenchapada previamente impermeabilizadas que soportan perfectamente las cargas vivas y efectos de la intemperie

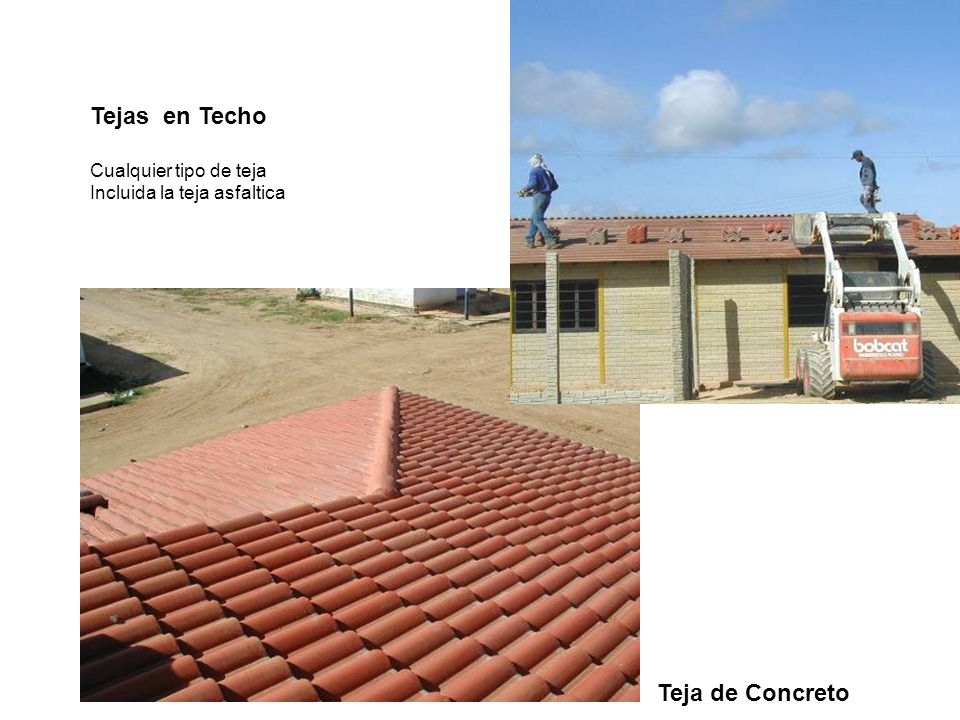

9 Tejas en Techo Teja de Concreto Cualquier tipo de teja
Incluida la teja asfaltica Teja de Concreto

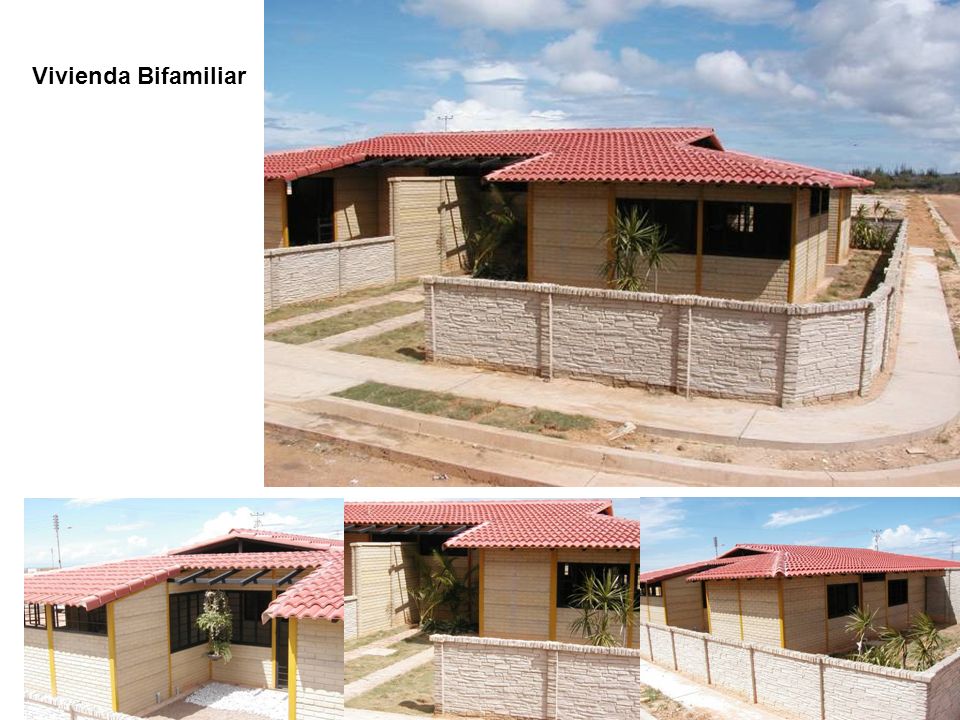

10 Vivienda Bifamiliar

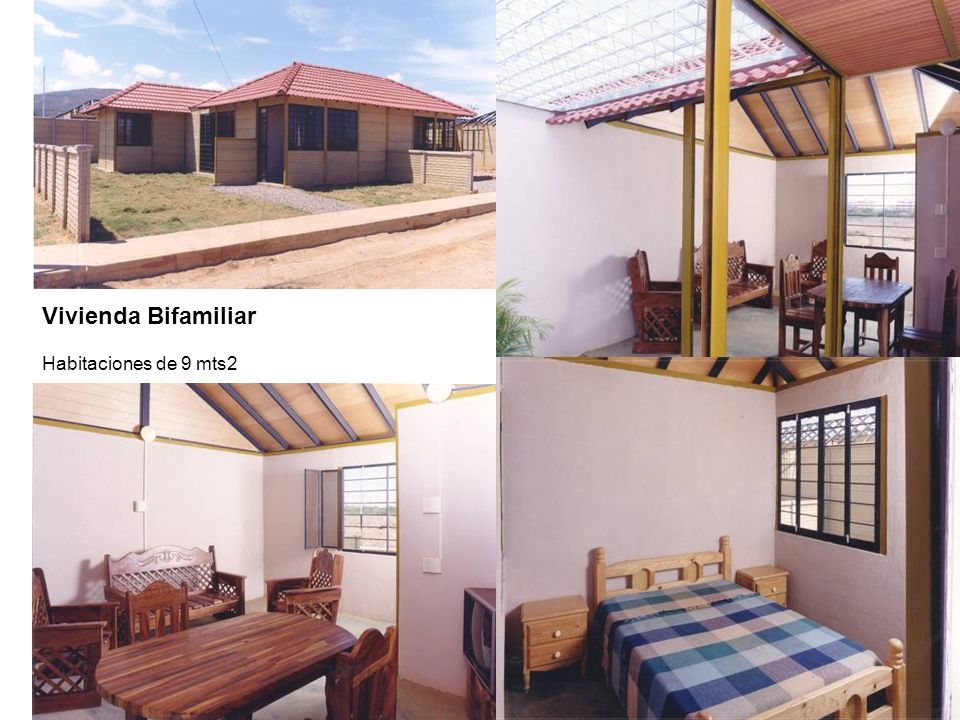

11 Vivienda Bifamiliar Habitaciones de 9 mts2
