1 Oscar Ignacio Botero Henao

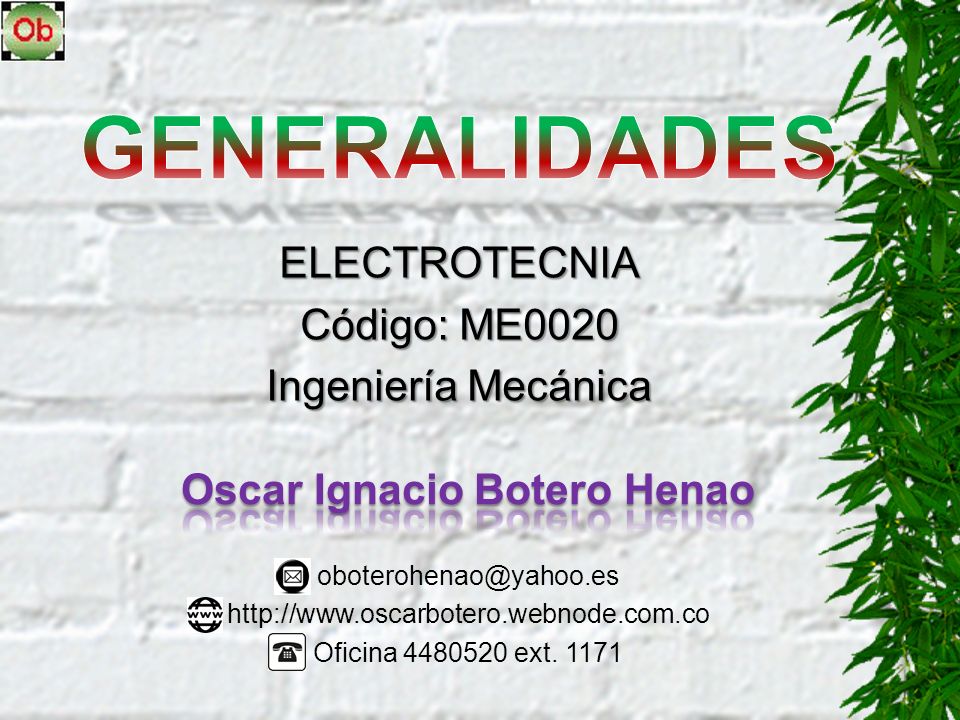

GENERALIDADES ELECTROTECNIA Código: ME0020 Ingeniería Mecánica Oscar Ignacio Botero Henao Oficina ext. 1171

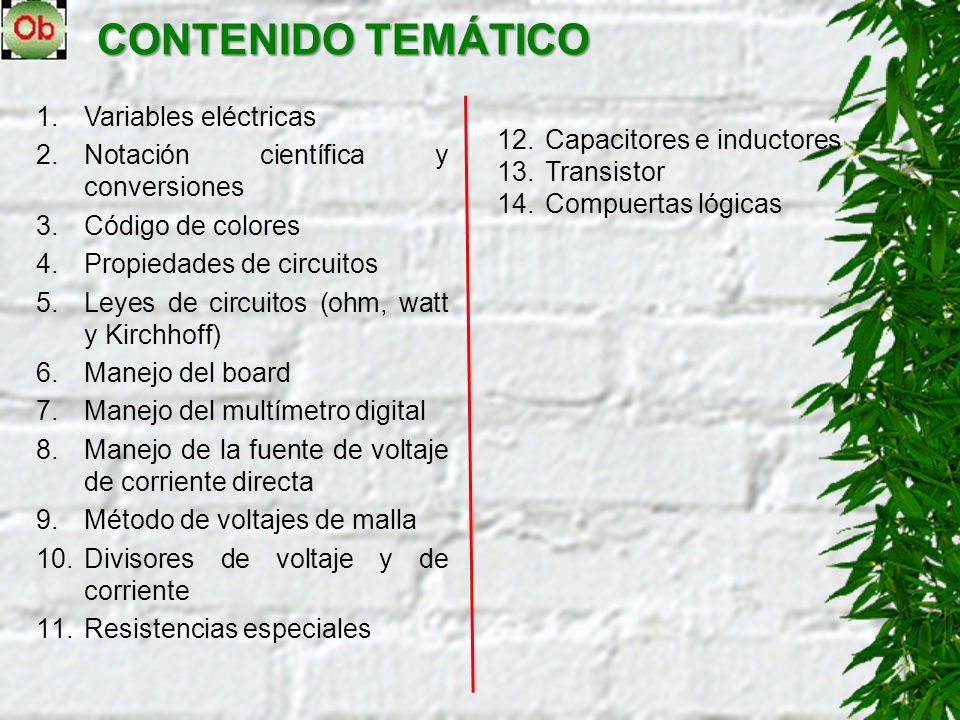

2 CONTENIDO TEMÁTICO Variables eléctricas
Notación científica y conversiones Código de colores Propiedades de circuitos Leyes de circuitos (ohm, watt y Kirchhoff) Manejo del board Manejo del multímetro digital Manejo de la fuente de voltaje de corriente directa Método de voltajes de malla Divisores de voltaje y de corriente Resistencias especiales Capacitores e inductores Transistor Compuertas lógicas

3 BIBLIOGRAFÍA CIBERGRAFÍA GROB, Bernard. Electrónica Básica.

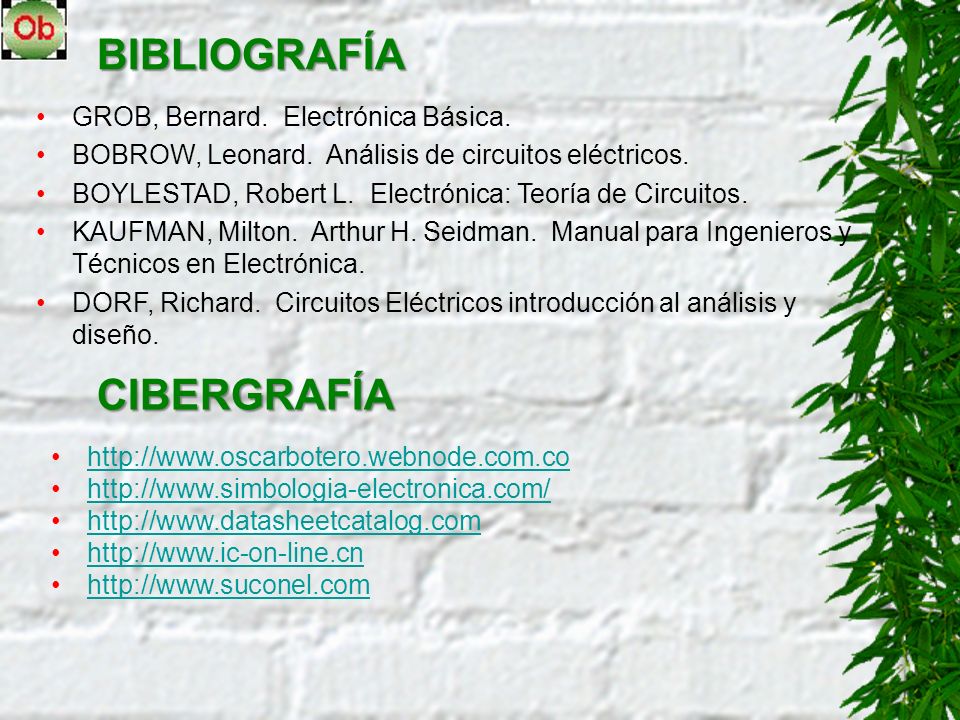

BOBROW, Leonard. Análisis de circuitos eléctricos. BOYLESTAD, Robert L. Electrónica: Teoría de Circuitos. KAUFMAN, Milton. Arthur H. Seidman. Manual para Ingenieros y Técnicos en Electrónica. DORF, Richard. Circuitos Eléctricos introducción al análisis y diseño. CIBERGRAFÍA

4 MATERIALES PARA LAS PRÁCTICAS

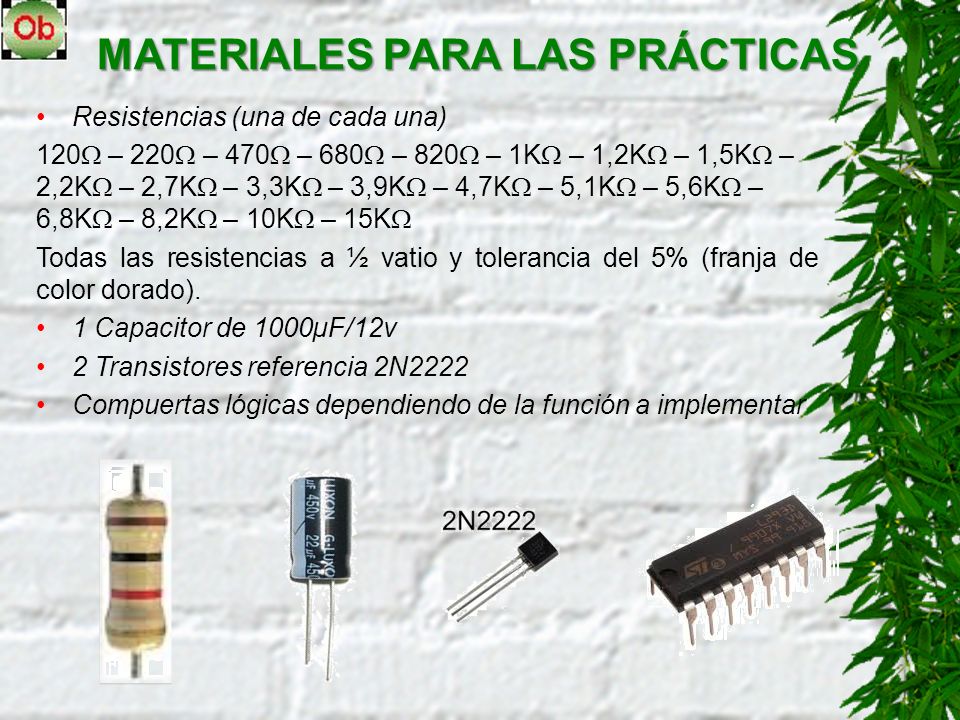

Resistencias (una de cada una) 120 – 220 – 470 – 680 – 820 – 1K – 1,2K – 1,5K – 2,2K – 2,7K – 3,3K – 3,9K – 4,7K – 5,1K – 5,6K – 6,8K – 8,2K – 10K – 15K Todas las resistencias a ½ vatio y tolerancia del 5% (franja de color dorado). 1 Capacitor de 1000µF/12v 2 Transistores referencia 2N2222 Compuertas lógicas dependiendo de la función a implementar

5 GRACIAS
