1 Comando Sombreado Cuando se requiera poner color a la figura, se seguirán los siguientes pasos: Presionamos el icono SOMBREAR. Al abrirse la ventana presionamos el icono OPCIONES, que indica la flecha negra. Se abrirá otra ventana que indicará una serie de rayados y formas de hacer un sombreado. Escogemos el icono SOLIDO (Cl) y ACEPTAR.

2 Seleccionado el icono sólido, escogemos el icono que indica la flecha, para desplegar la gama de colores que tenemos para pintar Una vez escogido el color, presionamos el icono SELECCIÓN DE PUNTO, que permitirá escoger a la figura a ser pintada y luego un ENTER Nuevamente aparecerá la ventana para finalmente presionar ACEPTAR.

3 Insertar una imagen en AUTOCAD En algunas ocasiones, cuando estamos trabajando con AUTOCAD, necesitamos insertar imágenes en el campo de trabajo. Nos puede servir para calcar algo que nos interese, para redibujar la imagen o simplemente para tenerla más a mano si tenemos que estar visualizándola continuamente y no queremos estar minimizando y maximizando repetidas veces.

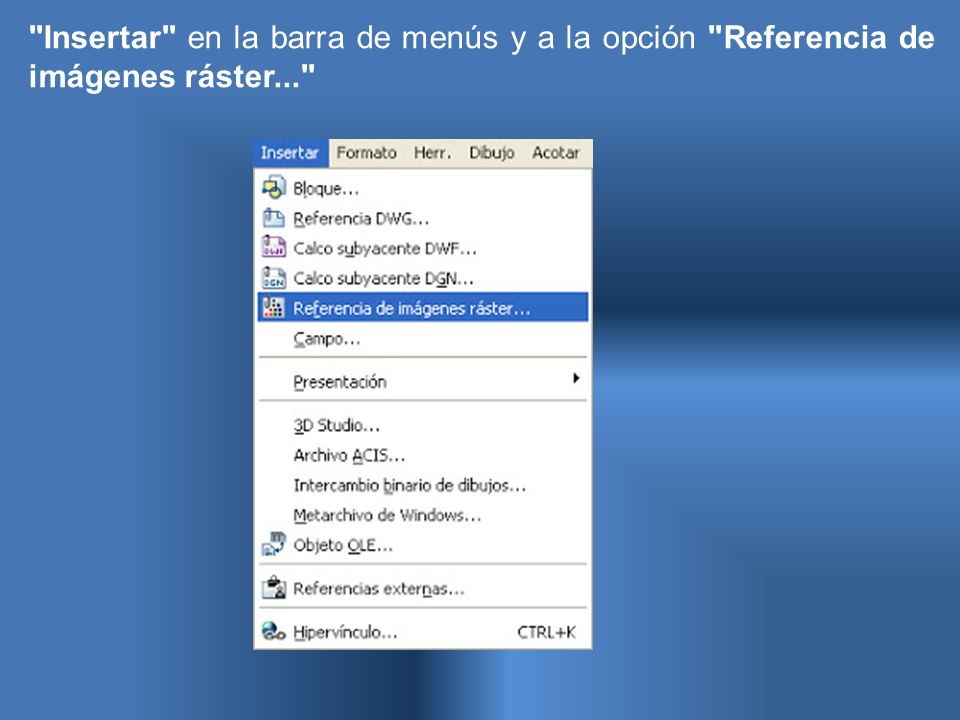

4 "Insertar" en la barra de menús y a la opción "Referencia de imágenes ráster..."

5 A continuación AUTOCAD nos pedirá que elijamos la imagen que deseamos insertar. Podremos insertar archivos.PNG,.GIF, y.JPG entre otros. Tras elegir la imagen nos aparecerá una ventana con varias opciones:

6 Entre ellas están la de poder indicarle el punto exacto mediante coordenadas x, y, z, en el que queremos colocar la imagen en nuestro espacio de trabajo, así como la escala y el ángulo de rotación en el caso de que nos interese rotar o escalar la imagen. Lo más cómodo es dejar marcadas las casillas de "precisar en pantalla" para que una vez en el espacio de trabajo situemos la imagen y elijamos su tamaño a nuestro gusto con el ratón. La imagen es como un elemento más de AUTOCAD, pudiendo copiarla, escalarla, girarla, aplicarle simetría, etc. cada vez que nos interese. Este método tiene una ventaja y un inconveniente. La ventaja es que el archivo no aumentará su tamaño demasiado ya que la imagen no se encuentra en el plano, simplemente es una referencia al archivo de la imagen.
