1 Reconstruction 3D par vision avec des trajectoires hautement contraintes Joan Solà et André Monin LAAS-CNRS Toulouse, France

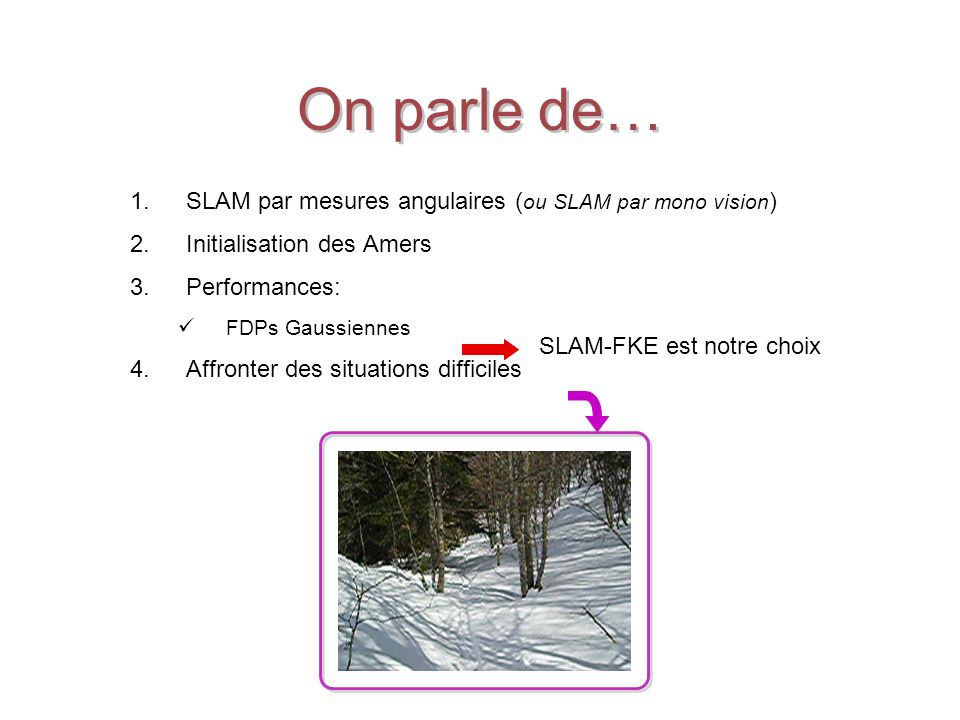

2 On parle de… 1.SLAM par mesures angulaires ( ou SLAM par mono vision ) 2.Initialisation des Amers 3.Performances: FDPs Gaussiennes 4.Affronter des situations difficiles SLAM-FKE est notre choix

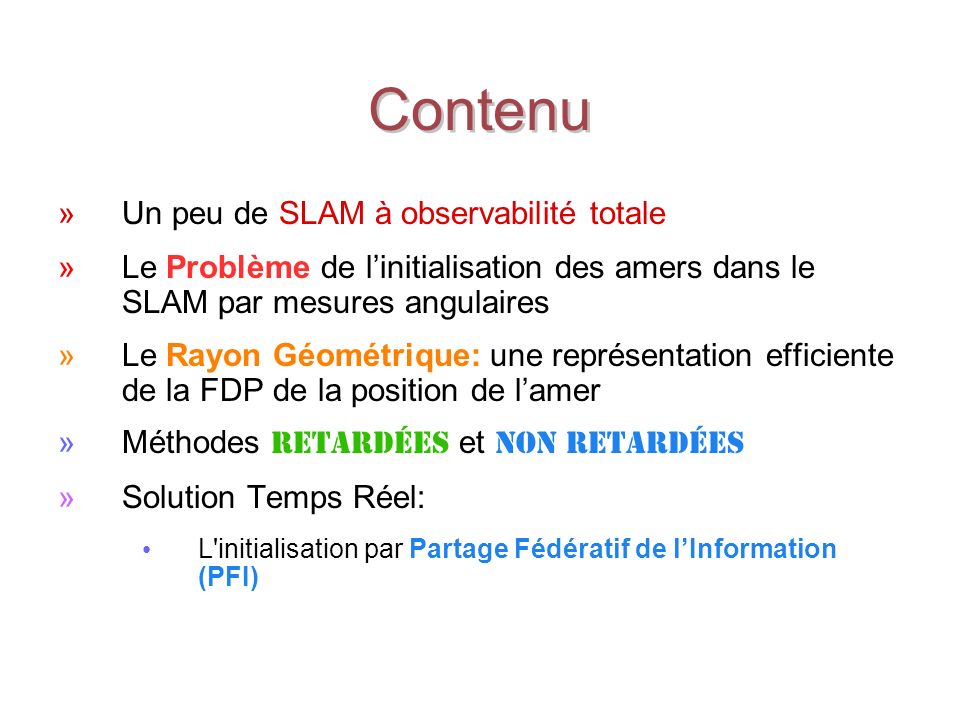

3 Contenu »Un peu de SLAM à observabilité totale »Le Problème de l’initialisation des amers dans le SLAM par mesures angulaires »Le Rayon Géométrique: une représentation efficiente de la FDP de la position de l’amer »Méthodes retardées et non retardées »Solution Temps Réel: L'initialisation par Partage Fédératif de l’Information (PFI)

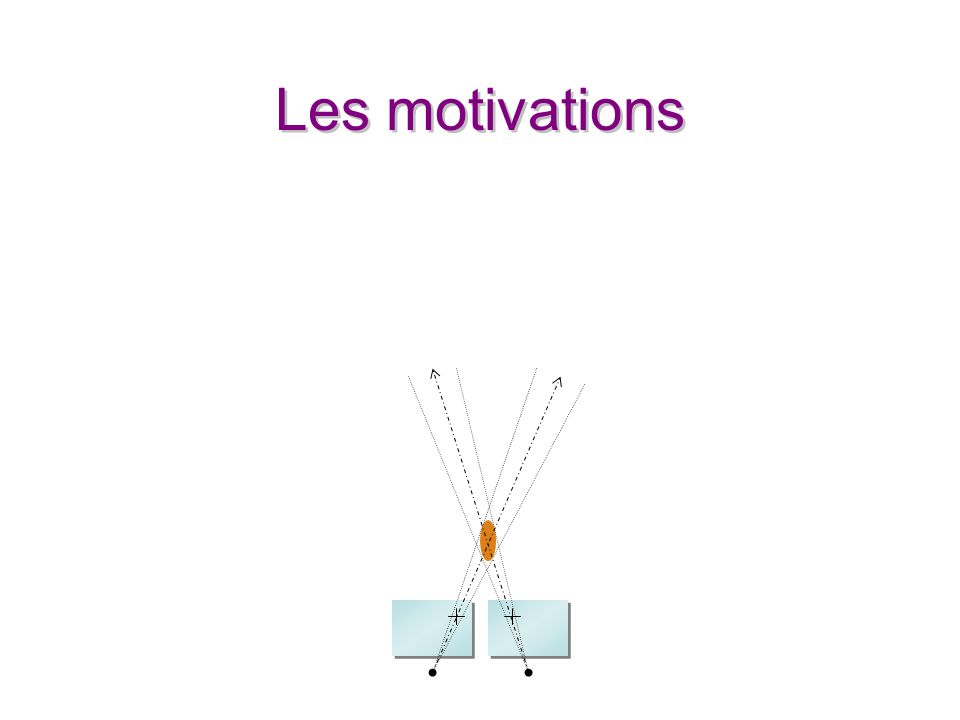

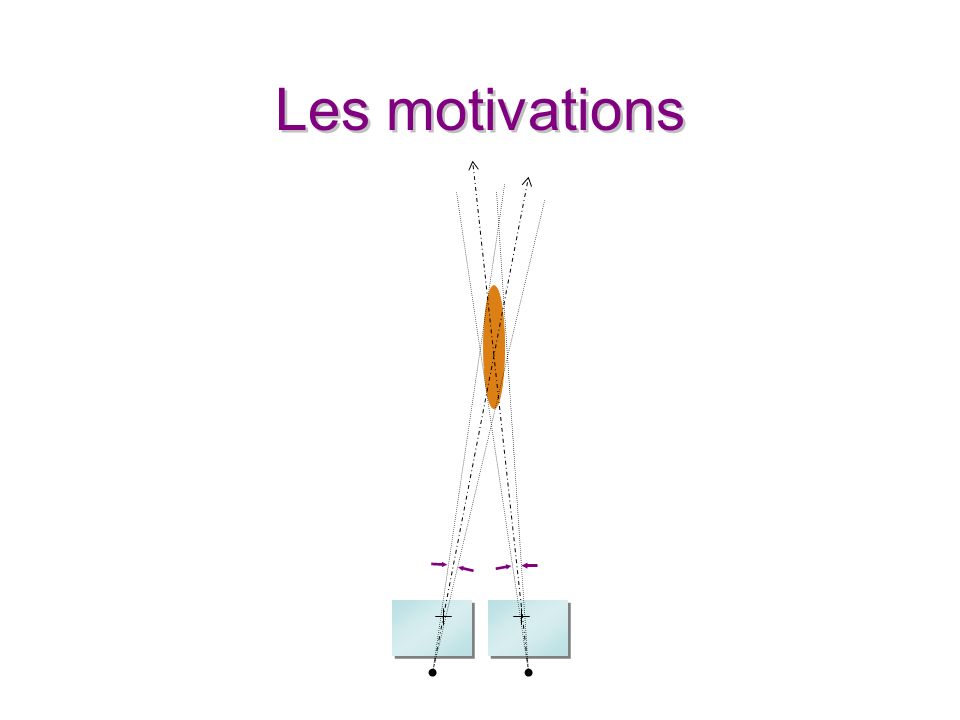

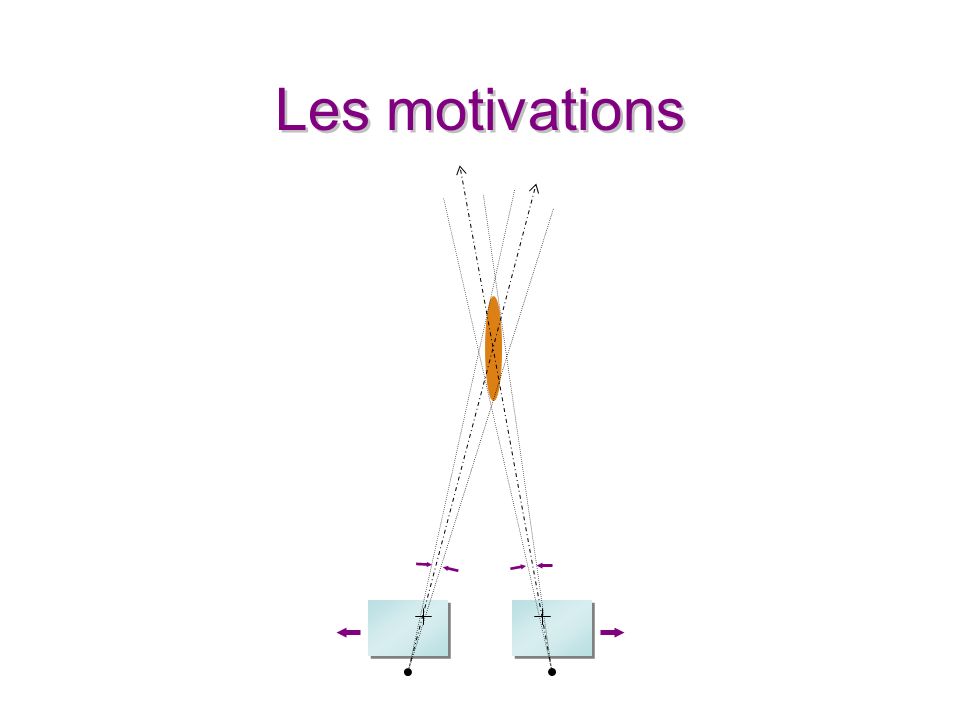

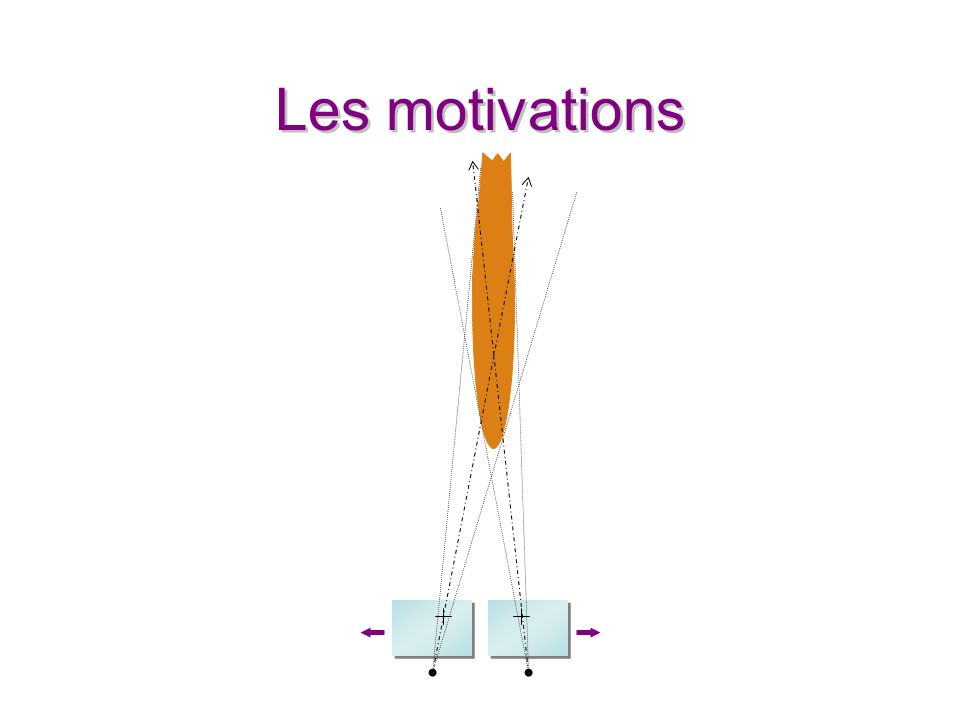

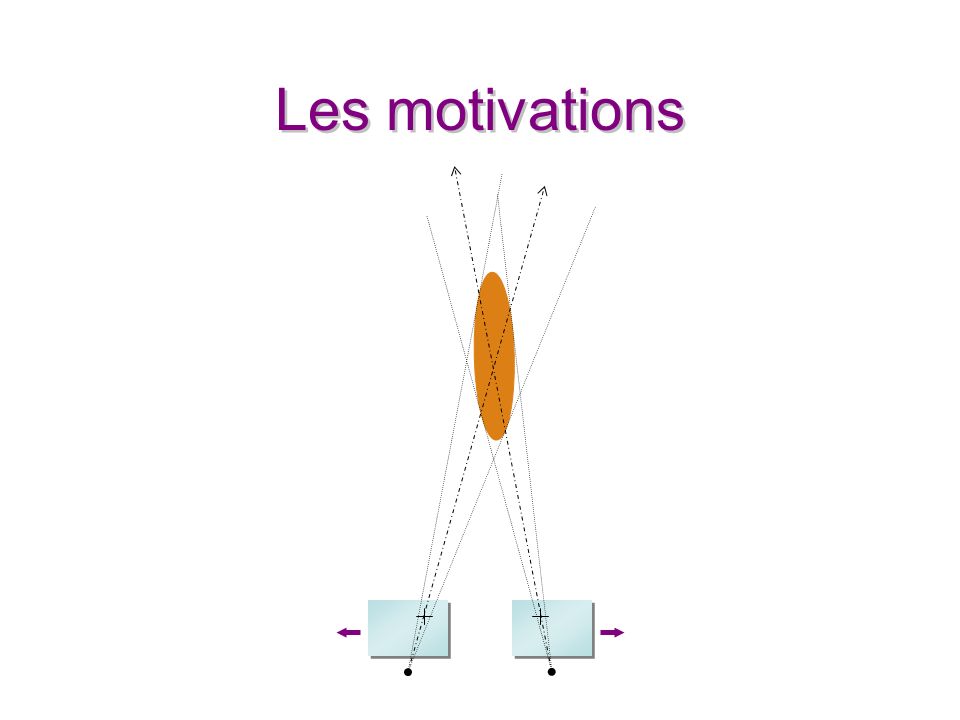

4 Les motivations

5

6

7

8

9

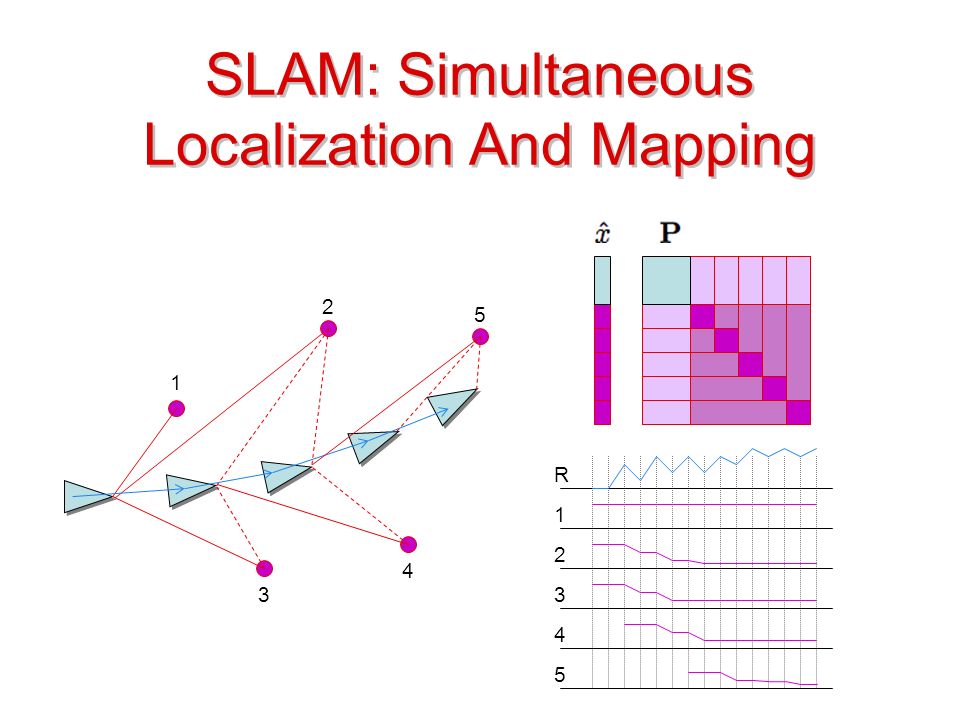

10 SLAM: Simultaneous Localization And Mapping 1 2 3 4 5 1 2 3 4 R 5

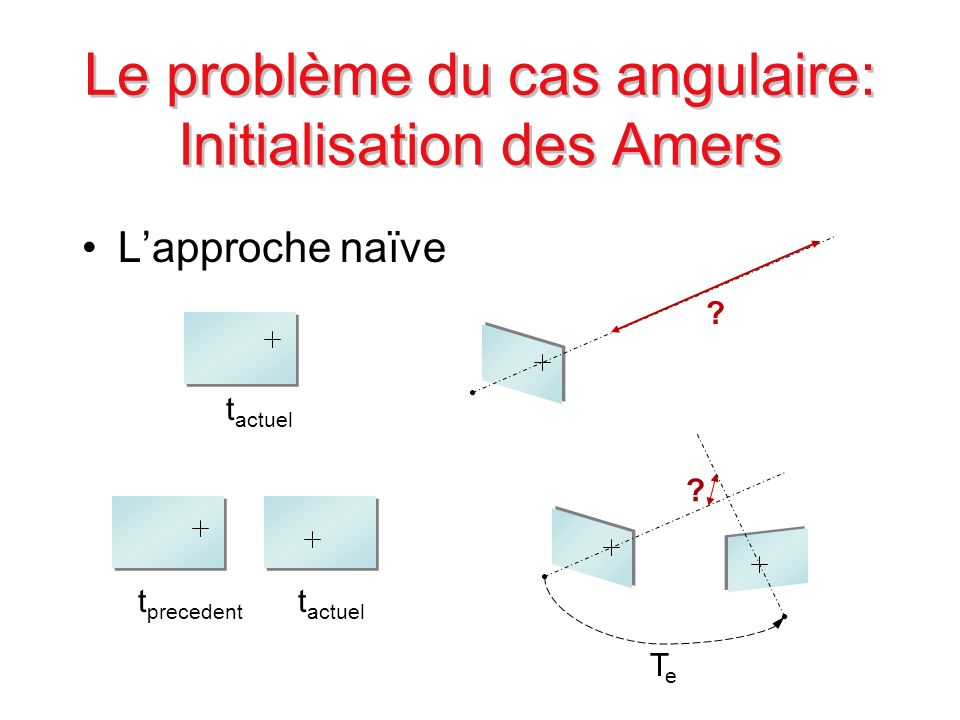

11 Le problème du cas angulaire: Initialisation des Amers L’approche naïve ? TeTe t actuel t precedent t actuel ?

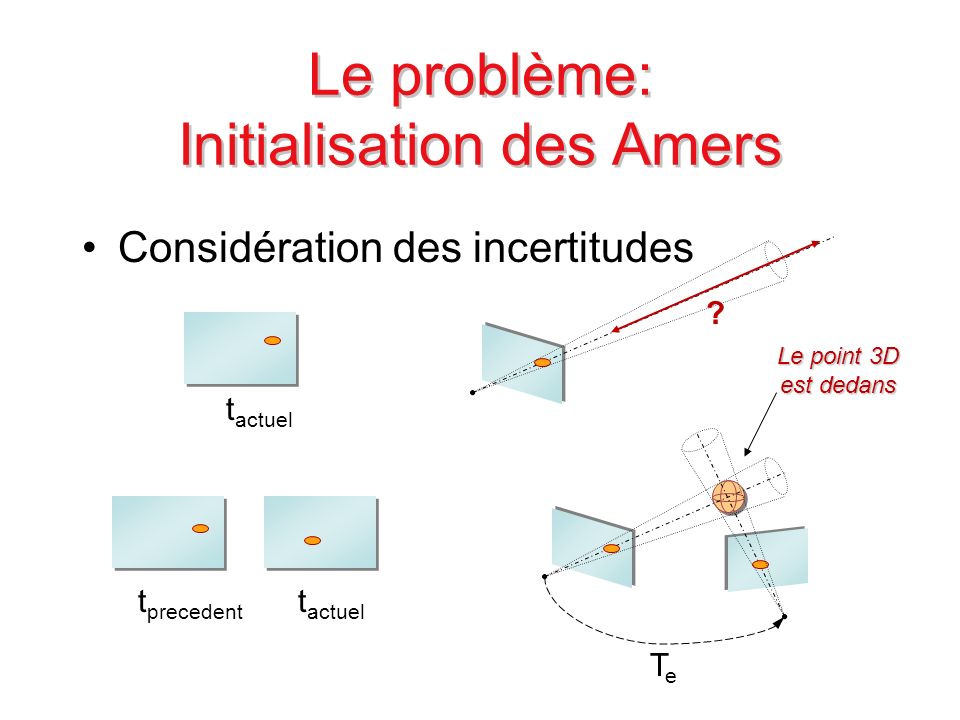

12 Le problème: Initialisation des Amers Considération des incertitudes t actuel t precedent t actuel TeTe Le point 3D est dedans ?

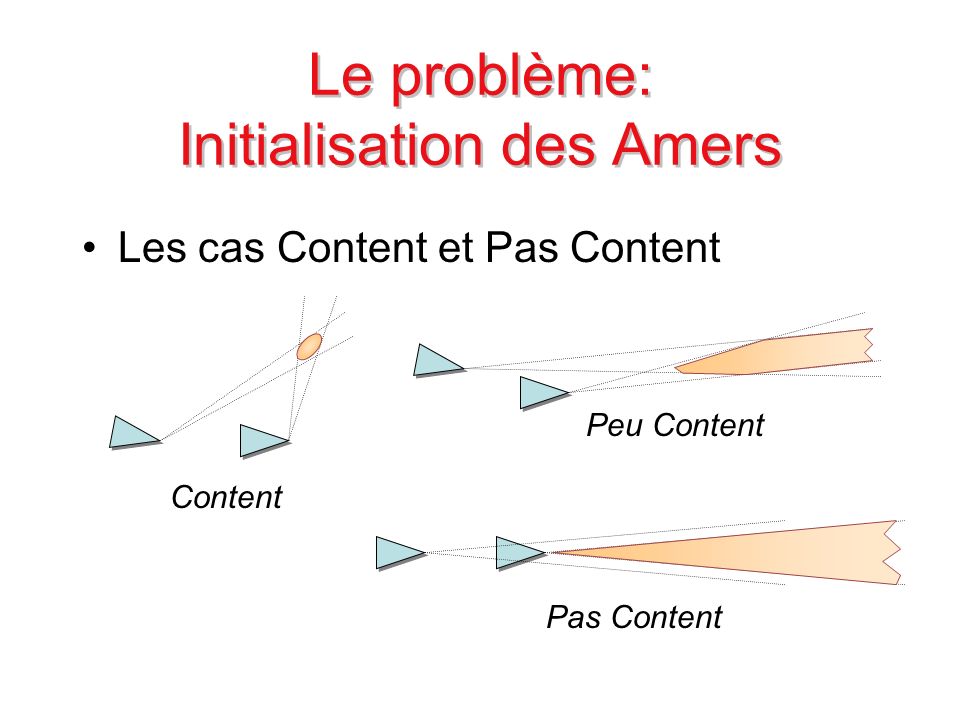

13 Le problème: Initialisation des Amers Les cas Content et Pas Content Content Peu Content Pas Content

14 Méthodes retardés i immédiats Feliç No Tan Feliç Infeliç retardats immédiats

15 L'idée CLÉ ? ? L’approximation initiale est facile La sélection des membres est facile et sûre Le dernier membre est facilement incorporé Initialisation non retardée INITIALISATION retardée

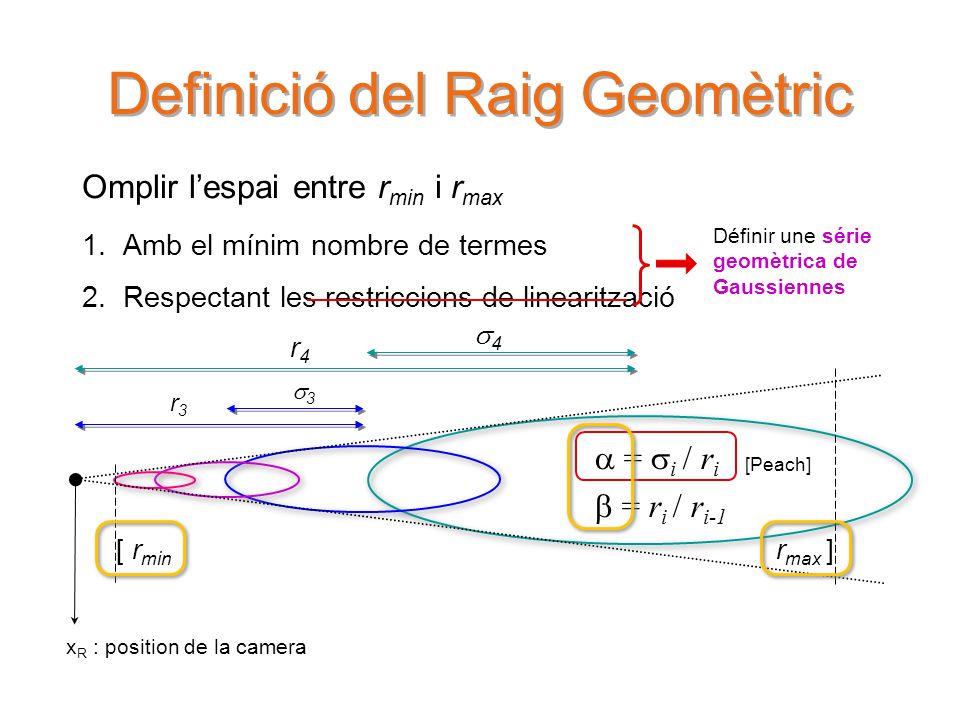

16 Definició del Raig Geomètric Définir une série geomètrica de Gaussiennes x R : position de la camera 44 r4r4 33 r3r3  =  i / r i  = r i / r i-1 [ r min r max ] Omplir l’espai entre r min i r max 1.Amb el mínim nombre de termes 2.Respectant les restriccions de linearització [Peach]

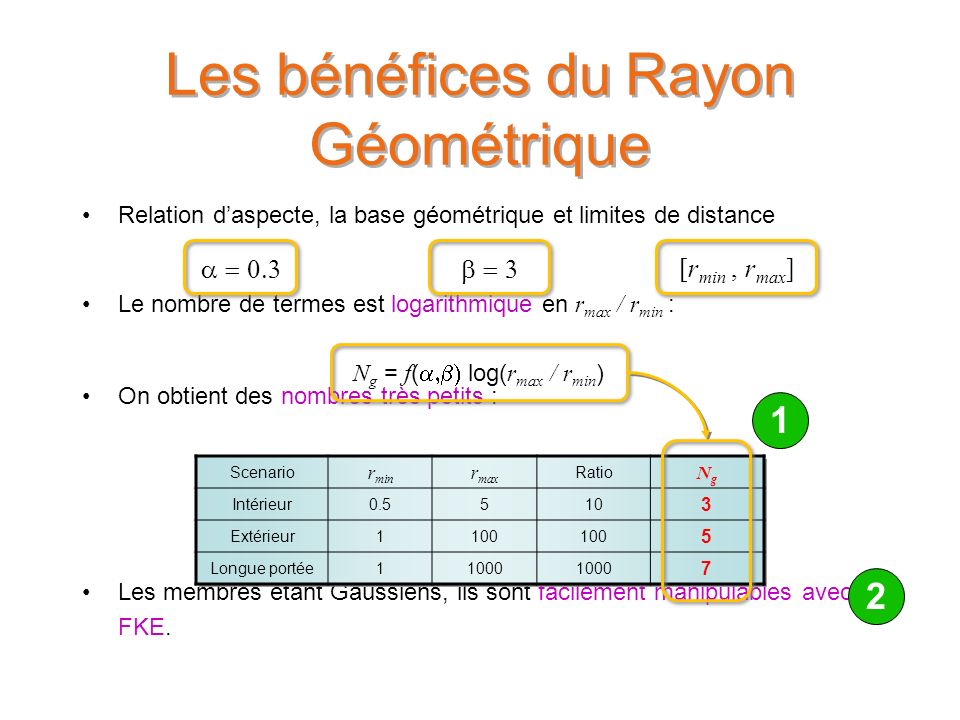

17 Relation d’aspecte, la base géométrique et limites de distance Le nombre de termes est logarithmique en r max / r min : On obtient des nombres très petits : Les membres étant Gaussiens, ils sont facilement manipulables avec FKE. Les bénéfices du Rayon Géométrique Scenario r min r max Ratio NgNg Intérieur0.5510 3 Extérieur1100 5 Longue portée11000 7  [r min, r max ] N g = f (  log( r max / r min ) 1 2

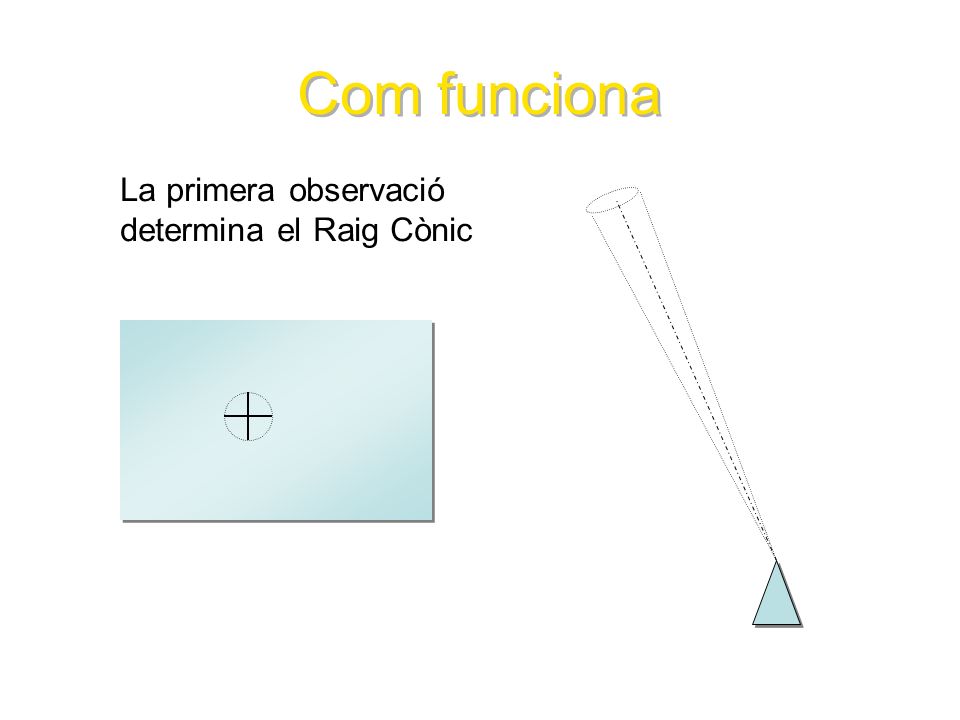

18 Com funciona La primera observació determina el Raig Cònic

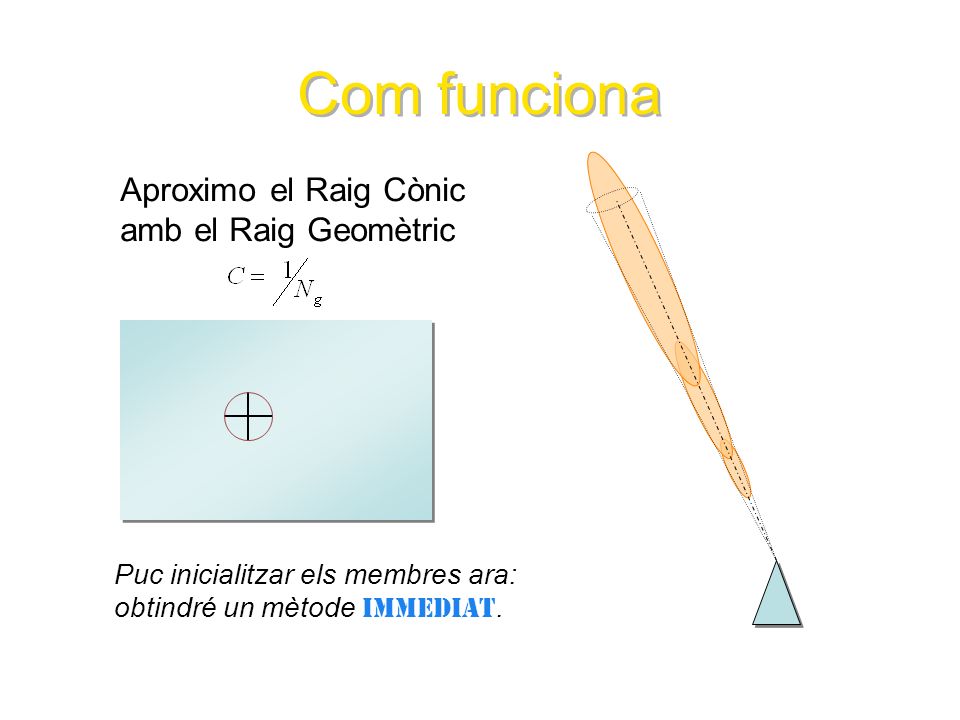

19 Aproximo el Raig Cònic amb el Raig Geomètric Puc inicialitzar els membres ara: obtindré un mètode immediat. 3 Com funciona

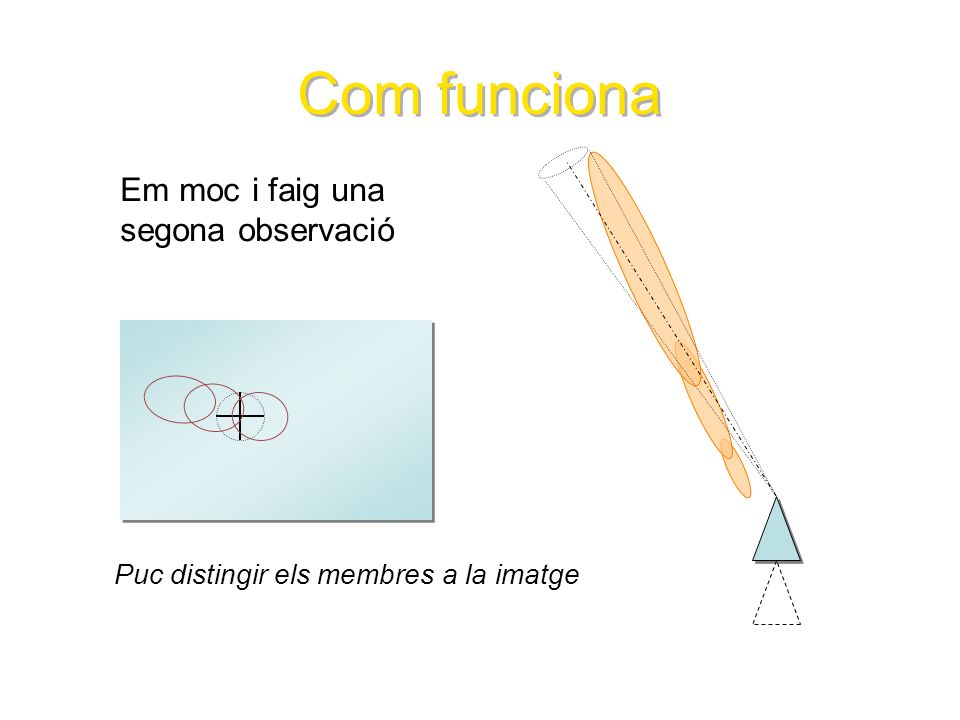

20 Em moc i faig una segona observació Puc distingir els membres a la imatge Com funciona

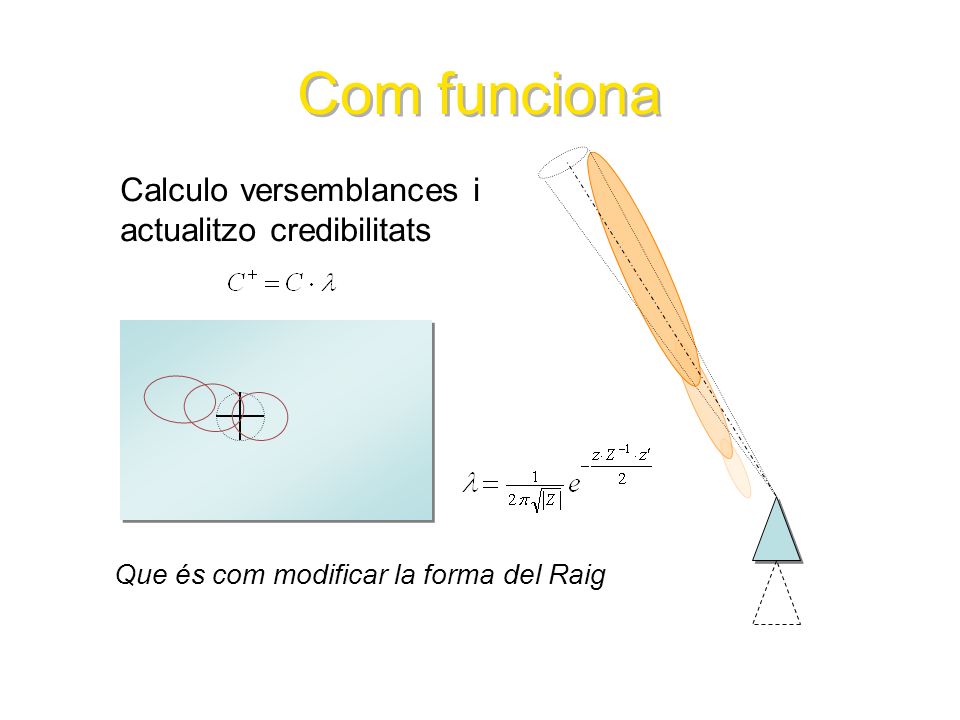

21 Calculo versemblances i actualitzo credibilitats Que és com modificar la forma del Raig Com funciona

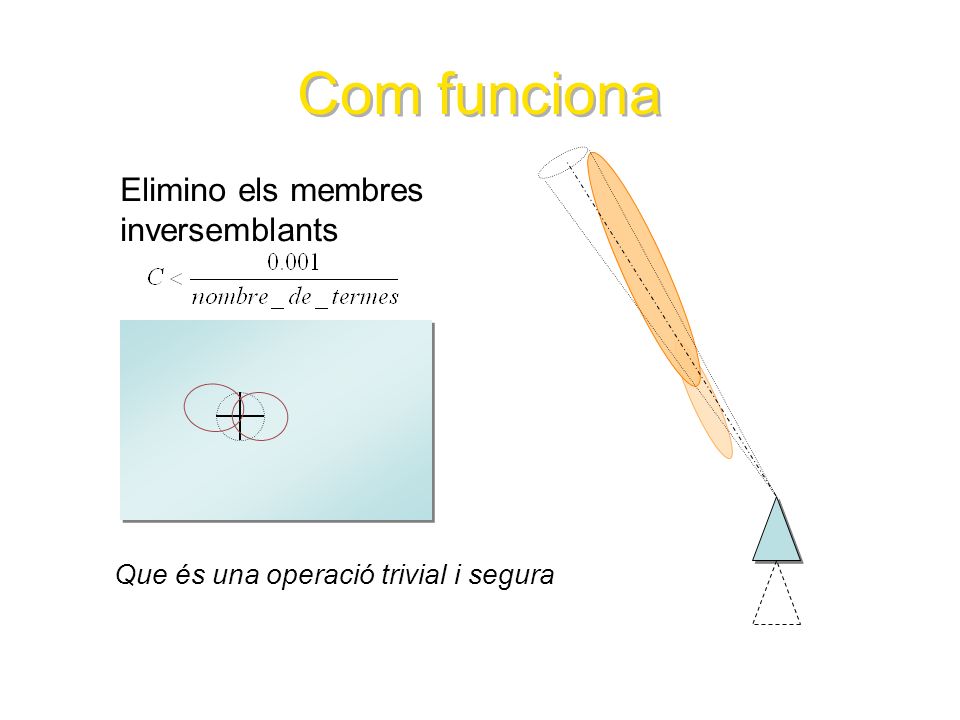

22 Elimino els membres inversemblants Que és una operació trivial i segura Com funciona

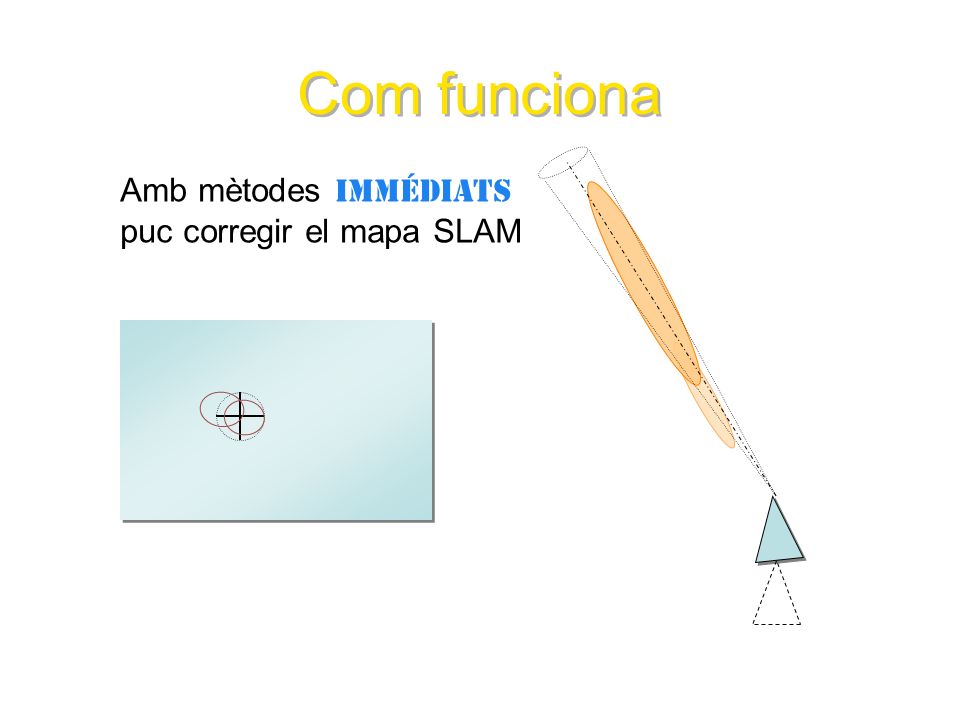

23 Amb mètodes immédiats puc corregir el mapa SLAM Com funciona

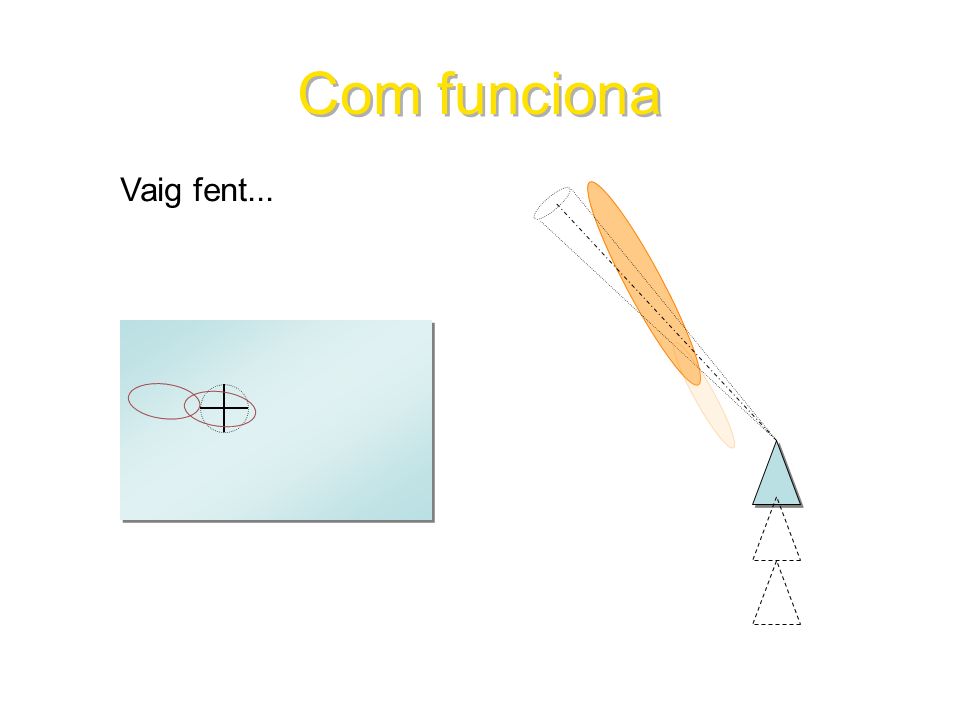

24 Vaig fent... Com funciona

25 I un dia o altre només quedarà un sol membre. Aquest membre ja és Gaussià! Si l’inicialitzo ara, tindré un mètode retardat Com funciona 3

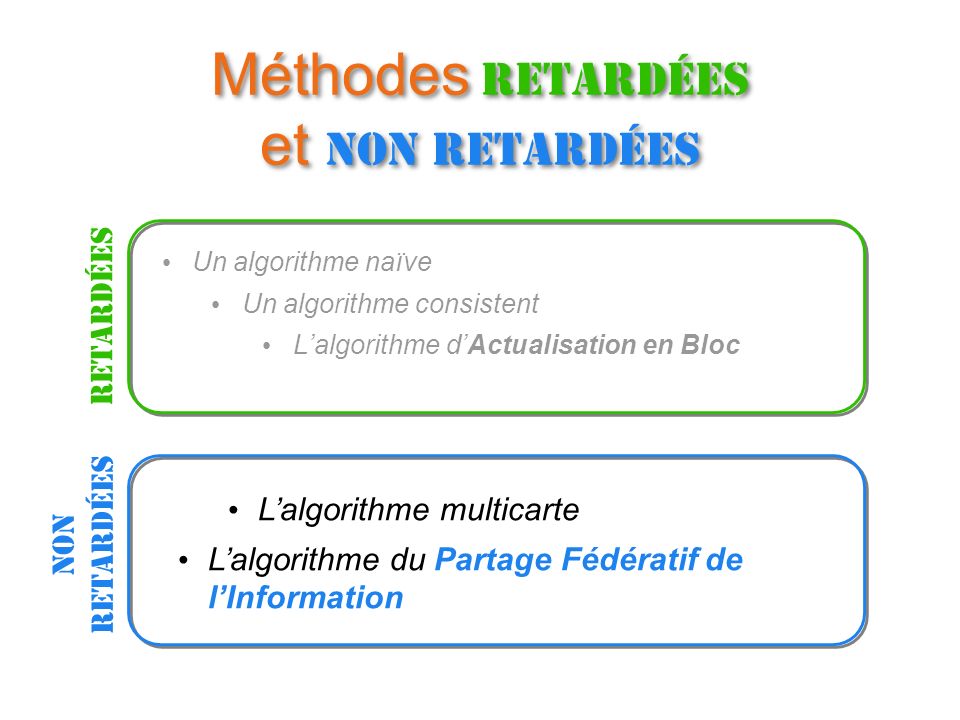

26 Méthodes retardées et NON retardées Un algorithme naïve Un algorithme consistent L’algorithme d’Actualisation en Bloc retardées Non retardées L’algorithme multicarte L’algorithme du Partage Fédératif de l’Information

27 L’algorithme multicarte 1.Initialiser tous les membres comme amers en cartes séparées 2.Lors des observations postérieures: Actualiser les crédibilités des cartes et n’éliminer les mauvaises Réaliser des corrections sur les cartes comme dans SLAM-FKE 3.Quand il ne reste qu’une carte: Rien à faire MéTHODe hors ligne Non retardée

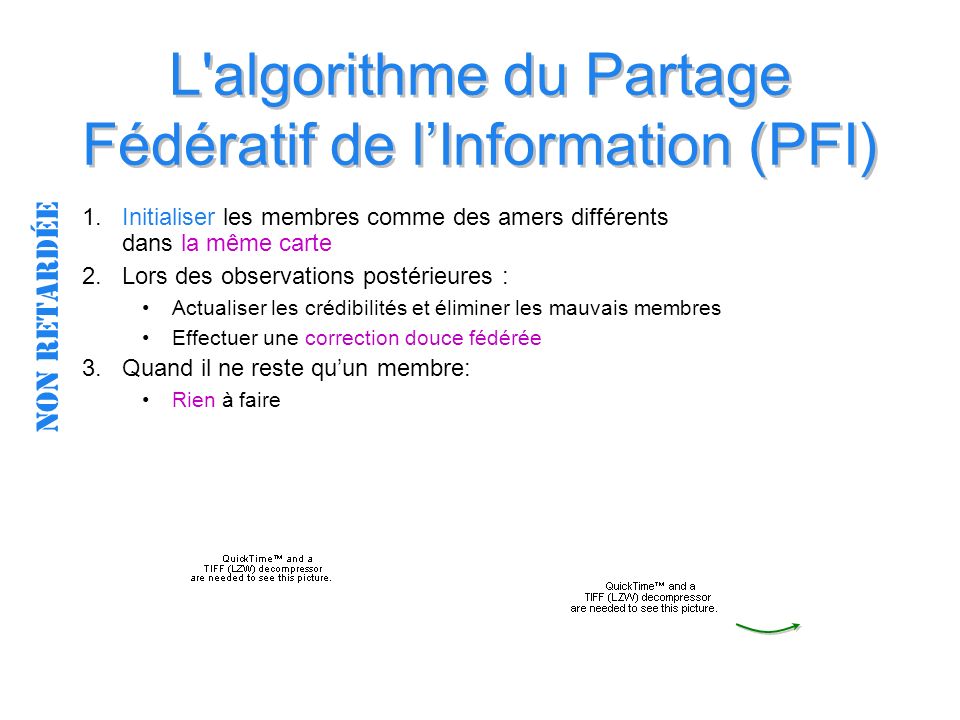

28 L'algorithme du Partage Fédératif de l’Information (PFI) 1.Initialiser les membres comme des amers différents dans la même carte 2.Lors des observations postérieures : Actualiser les crédibilités et éliminer les mauvais membres Effectuer une correction douce fédérée 3.Quand il ne reste qu’un membre: Rien à faire Non retardée

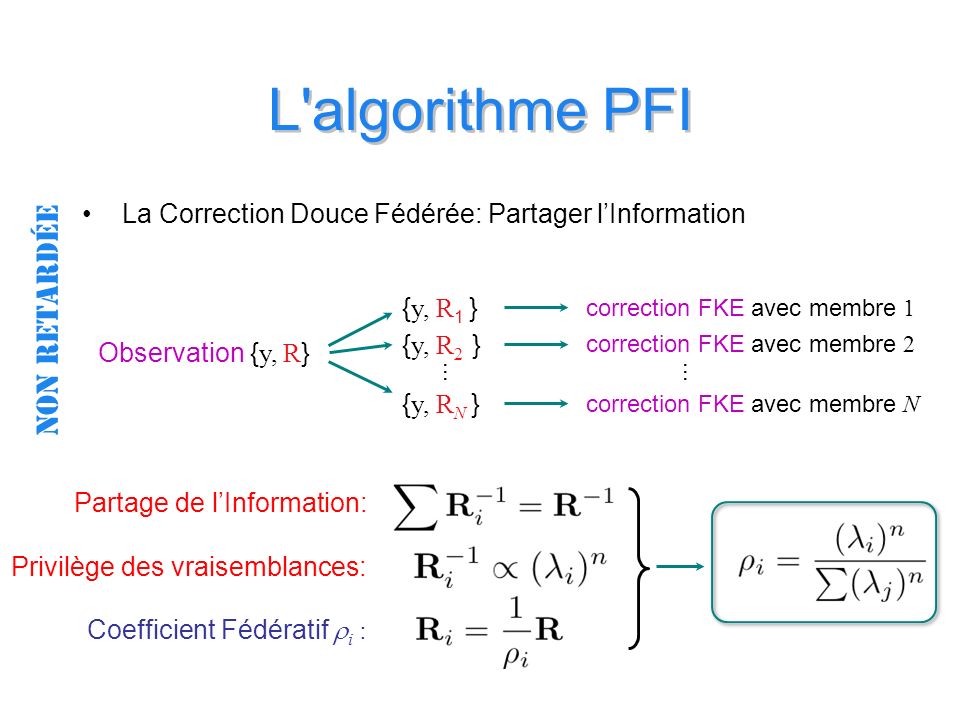

29 L'algorithme PFI La Correction Douce Fédérée: Partager l’Information Observation { y, R } correction FKE avec membre 1 correction FKE avec membre 2 correction FKE avec membre N Non retardée { y, R 1 } { y, R 2 } { y, R N } … … Partage de l’Information: Coefficient Fédératif  i : Privilège des vraisemblances:

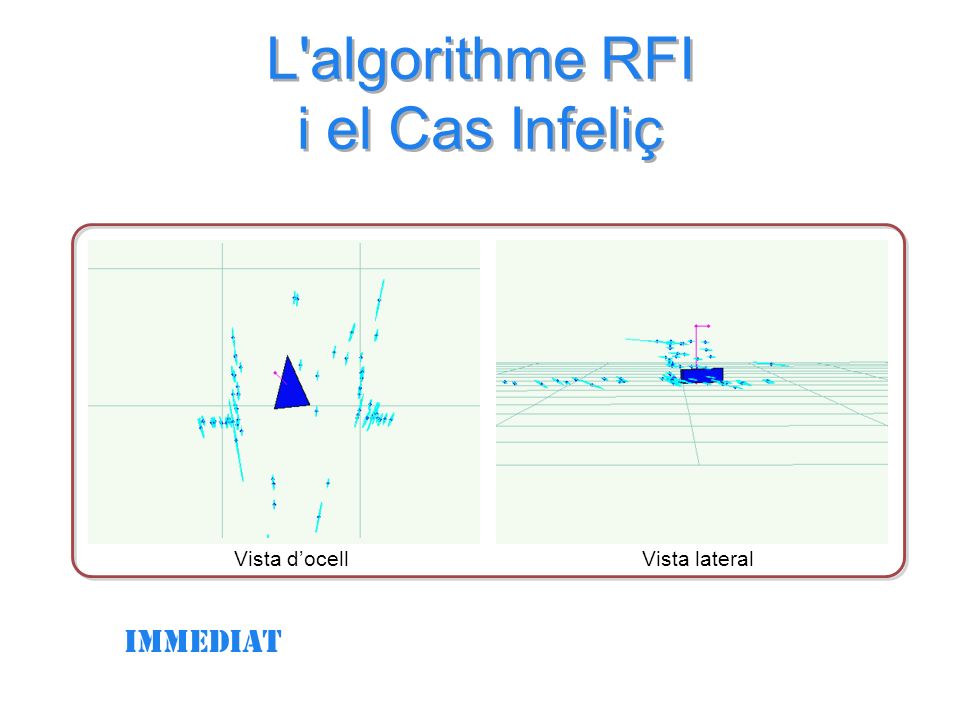

30 L'algorithme RFI i el Cas Infeliç Vista lateralVista d’ocell immediat

31 retardat L'algorithme de Correcció en Bloc amb segments com a fites

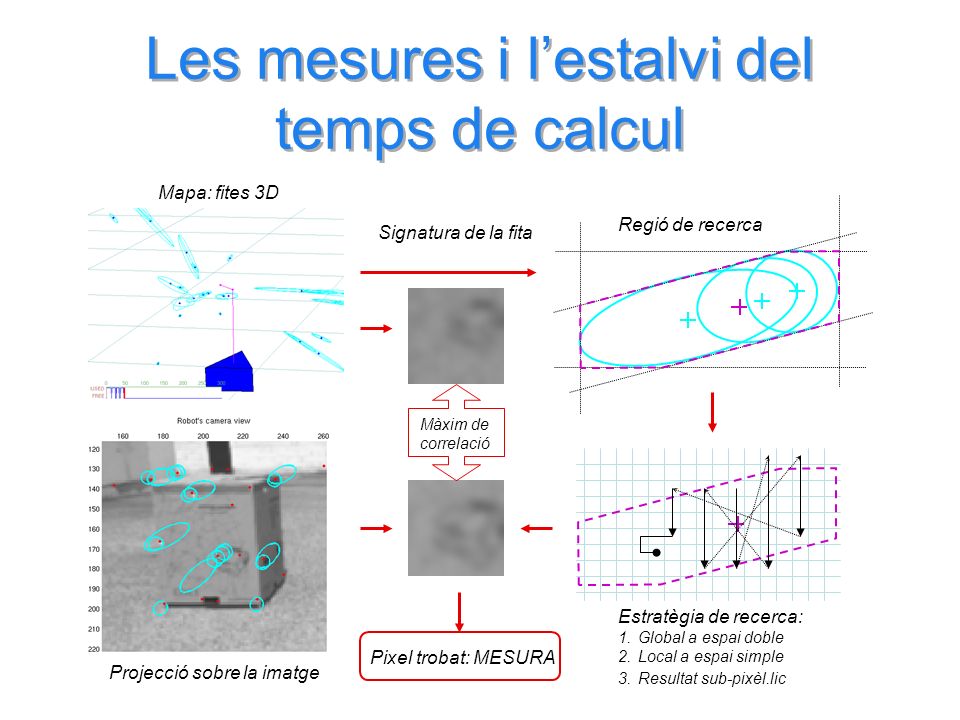

32 Les mesures i l’estalvi del temps de calcul Pixel trobat: MESURA Màxim de correlació Regió de recerca Mapa: fites 3D Signatura de la fita Projecció sobre la imatge Estratègia de recerca: 1.Global a espai doble 2.Local a espai simple 3.Resultat sub-pixèl.lic

33 Les mesures i l’estalvi del temps de calcul
