EL OSCILOSCOPIO COMO MEDIDOR

Presentación del tema: "EL OSCILOSCOPIO COMO MEDIDOR"— Transcripción de la presentación:

1 EL OSCILOSCOPIO COMO MEDIDOR
Autor: Luís Gerardo Caldera Monasterios CI: Tutora: Pfra: Ana María Armenta

2 EL OSCILOSCOPIO COMO MEDIDOR
Índice Introducción Objetivos Cronograma Contenido Conclusión

3 Luís Gerardo Caldera Monasterios
Estudios: Estudiante del 6to semestre de educación, mención Electrónica Industrial Cursos: Operador de Micros (Computación) Auto CAD (Diseño Asistido por Computadora) Telf.: Correo:

4 EL OSCILOSCOPIO COMO MEDIDOR
Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

5 Introducción Índice Contenido:
En la historia de las mediciones eléctricas y electrónicas, el instrumento que ha producido mayor impacto ha sido el osciloscopio, debido a que es de utilidad no solamente para medir algunas variables de los fenómenos eléctricos (voltaje, corriente, frecuencia, período, etc.), mediciones que son posible realizar con otro tipo de instrumentos, sino que también permite observar el desarrollo en el tiempo de dichos fenómenos eléctricos, con lo cual se pueden conocer y estudiar en forma más detallada. Debido a esto, el osciloscopio sigue siendo uno de los instrumentos de mayor aplicación en el trabajo diario Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

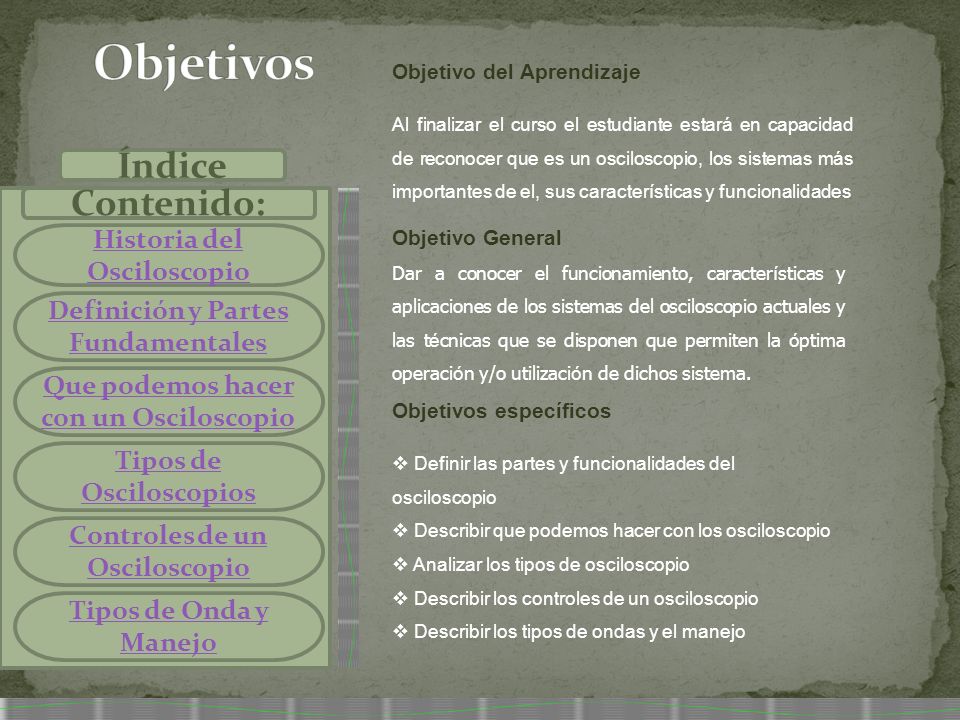

6 Objetivos Índice Contenido: Historia del Osciloscopio
Objetivo del Aprendizaje Al finalizar el curso el estudiante estará en capacidad de reconocer que es un osciloscopio, los sistemas más importantes de el, sus características y funcionalidades Índice Contenido: Objetivo General Dar a conocer el funcionamiento, características y aplicaciones de los sistemas del osciloscopio actuales y las técnicas que se disponen que permiten la óptima operación y/o utilización de dichos sistema. Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Objetivos específicos Definir las partes y funcionalidades del osciloscopio Describir que podemos hacer con los osciloscopio Analizar los tipos de osciloscopio Describir los controles de un osciloscopio Describir los tipos de ondas y el manejo Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

7 Cronograma Índice Contenido: Historia del Osciloscopio
ESTRATEGIA INSTRUCCIONAL RECURSOS ACTIVIDAD DIDACTICA TIENPO Inicio de la acción Recomendaciones y sugerencias para el aprovechamiento del aprendizaje Power Point presentación del módulo Introducción y presentación del módulo, par-tiendo del objetivo general. 05. Minutos Reseña Histórica Orientar a los estudiantes sobre el origen de los osciloscopios Guía de estudios Exposiciones basados en los distintos sistemas de osciloscopios que se han desarrollado 40. Minutos Definición y Partes fundamentales de un Osciloscopio Pequeña Introducción de forma sencilla de las partes del osciloscopio Exposiciones de forma sencilla sobre la definición y las partes de los osciloscopios 35. Minutos Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

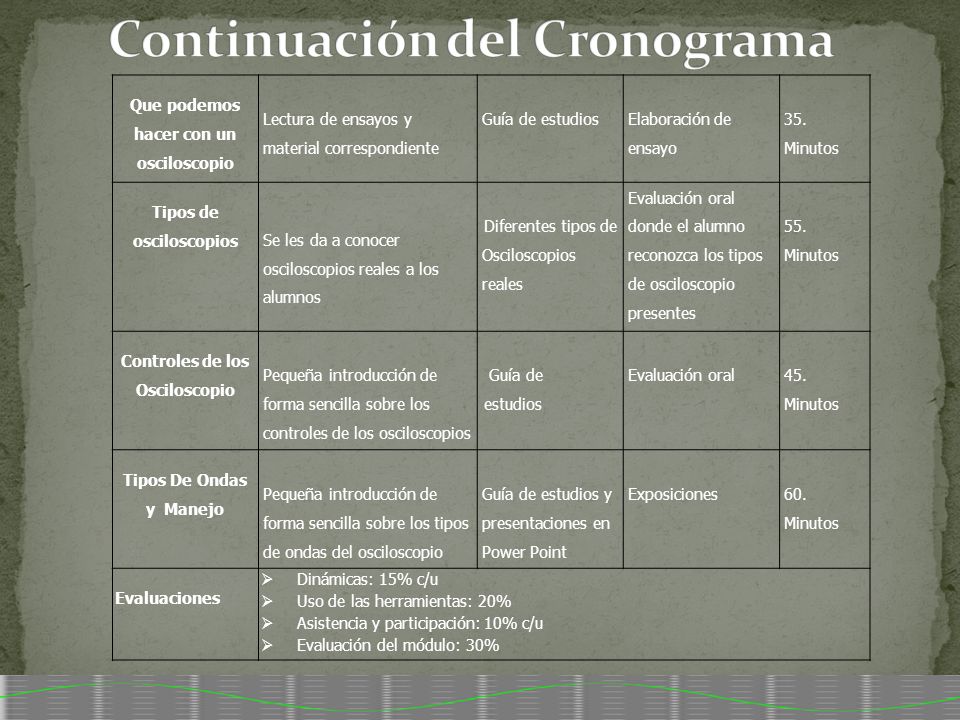

8 Continuación del Cronograma
Que podemos hacer con un osciloscopio Lectura de ensayos y material correspondiente Guía de estudios Elaboración de ensayo 35. Minutos Tipos de osciloscopios Se les da a conocer osciloscopios reales a los alumnos Diferentes tipos de Osciloscopios reales Evaluación oral donde el alumno reconozca los tipos de osciloscopio presentes 55. Controles de los Osciloscopio Pequeña introducción de forma sencilla sobre los controles de los osciloscopios Guía de estudios Evaluación oral 45. Tipos De Ondas y Manejo Pequeña introducción de forma sencilla sobre los tipos de ondas del osciloscopio Guía de estudios y presentaciones en Power Point Exposiciones 60. Evaluaciones Dinámicas: 15% c/u Uso de las herramientas: 20% Asistencia y participación: 10% c/u Evaluación del módulo: 30%

9 Historia del osciloscopio
La historia de las mediciones electrónicas es una sucesión de etapas hacia visualizaciones cada vez más rápidas, formas de onda más complejas y señales con una mayor cantidad de detalles. La pantalla del osciloscopio ha sido siempre juez final del funcionamiento de los circuitos electrónicos. Durante décadas, el muestreo digital y, más recientemente, el osciloscopio digital con memoria (DSO), fueron las herramientas clave para la adquisición de eventos de formas de onda más exigentes. Los DSO actualmente dominan la mayor parte de las aplicaciones de osciloscopios, ya que ofrecen ventajas fundamentales con respecto a los osciloscopios analógicos. Los osciloscopios digitales documentan, analizan y comparan las formas de onda con una eficiencia muy superior. Exhiben imágenes estables y claras de formas de onda complejas. Aún así, distintas limitaciones de los osciloscopios DSO convencionales obstaculizaron su aceptación en algunas aplicaciones A pesar de que los osciloscopios DSO sustituyeron a los analógicos en la mayor parte de las aplicaciones, los clientes de los mercados de las pruebas de la industria, la educación y el servicio técnico permanecen leales a los osciloscopios analógicos. ¿Por qué? La razón es que la gente cree que una combinación de factores -costo, rendimiento, facilidad de uso y otros más- limitan la utilidad de los instrumentos digitales en sus aplicaciones. Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

10 Definición y Partes Fundamentales
DEFINICION DEL OSCILOSCOPIO  El osciloscopio es básicamente un dispositivo de visualización gráfica que muestra señales eléctricas variables en el tiempo. El eje vertical, a partir de ahora denominado Y, representa el voltaje; mientras que el eje horizontal, denominado X, representa el tiempo. “Voltios” y Amplitud x “Tiempo” PARTES FUNDAMENTALES DE UN OSCILOSCOPIO. El tubo de rayos catódicos (TRC) El amplificador vertical La base de tiempo El circuito de disparo (Trigger) El amplificador horizontal El amplificador de control de intensidad (Gate amplifier) La línea de retardo Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

11 Que Podemos Hacer Con Un Osciloscopio
BÁSICAMENTE ESTO: Determinar directamente el periodo y el voltaje de una señal. Determinar indirectamente la frecuencia de una señal. Determinar que parte de la señal es DC y cual AC. Localizar averías en un circuito. Medir la fase entre dos señales. Determinar que parte de la señal es ruido y como varia este en el tiempo. Los osciloscopios son de los instrumentos más versátiles que existen y lo utilizan desde técnicos de reparación de televisores a médicos. Un osciloscopio puede medir un gran número de fenómenos, provisto del transductor adecuado (un elemento que convierte una magnitud física en señal eléctrica) será capaz de darnos el valor de una presión, ritmo cardiaco, potencia de sonido, nivel de vibraciones en un coche, etc. Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

12 Tipos de Osciloscopio Índice Contenido: Historia del Osciloscopio
Los equipos electrónicos se dividen en dos tipos: “Analógicos y Digitales”. Los primeros trabajan con variables continuas mientras que los segundos lo hacen con variables discretas. Por ejemplo un tocadiscos es un equipo analógico y un Compact Disc es un equipo digital. Los Osciloscopios también pueden ser analógicos ó digitales. Los primeros trabajan directamente con la señal aplicada, está una vez amplificada desvía un haz de electrones en sentido vertical proporcionalmente a su valor. En contraste los osciloscopios digitales utilizan previamente un conversor analógico-digital (A/D) para almacenar digitalmente la señal de entrada, reconstruyendo posteriormente esta información en la pantalla. Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios ANALÓGICO DIGITALES Controles de un Osciloscopio Tipos de Onda y Manejo

13 Controles de Un Osciloscopio
A primera vista un osciloscopio se parece a una pequeña televisión portátil, salvo una rejilla que ocupa la pantalla y el mayor número de controles que posee. En la siguiente figura se representan estos controles distribuidos en cinco secciones: Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo ** Vertical. ** Horizontal. ** Disparo. ** Control de la visualización ** Conectores.

14 Tipos de Onda Índice Contenido: Historia del Osciloscopio
Tipos de ondas: Se pueden clasificar las ondas en los cuatro tipos siguientes: Ondas senoidales Ondas cuadradas y rectangulares Ondas triangulares y en diente de sierra. Pulsos y flancos ó escalones. Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

15 Manejo del osciloscopio
Mando genérico para introducir valores, mover el cursor, etc. Mandos relacionados con el procesado de la señal Botones de Menú en Pantalla Mandos relacionados con la sincronización Mandos relacionados con la escala vertical Mandos relacionados con la escala horizontal Generador de onda cuadrada para ajuste de sondas

16 Escala Vertical Inicializa el osciloscopio a sus valores por defecto
Este mando activa o desactiva el canal 2. La luz indica que el canal se encuentra activado Con este mando elegimos el valor de la escala vertical de cada cuadrícula. Este valor puede estar comprendido entre 2mV y 5V cuando la sonda es de tipo 1:1. Si la sonda es 1:X, estos valores se multiplican por X. En el osciloscopio, el usuario puede elegir el punto donde quiere que se represente el valor de cero voltios. Para ello, debe usarse el cursor de posición. Este mando muestra en pantalla el menú correspondiente al canal 2. Además, activa o desactiva el canal pulsándolo sucesivas veces.

17 Escala Horizontal Con este mando se selecciona el menú que permite desplazar horizontalmente la traza que se está representando en el osciloscopio. Con este mando se activa el menú correspondiente al zoom Con este mando se selecciona el valor horizontal de cada cuadrícula. Este valor está comprendido entre 5ns y 50s.

18 Sincronización de formas de onda
El osciloscopio está pensado para representar formas de onda periódicas. Para que la imagen aparezca representada de forma estable, el osciloscopio debe poder tomar “instantáneas” de la forma de onda siempre en el mismo punto. Esto se consigue con los mandos de sincronización (TRIGGER). Dos opciones básicas: Nivel de disparo Modo de disparo. Normalmente se usa AUTO. Para ondas no periódicas se usa SINGLE. Activa el menú de nivel y fuente de disparo: FUENTE: el canal que deseamos ver (CH1 o CH2) NIVEL: hay que ajustarlo dentro del rango de tensión de la onda a observar ¡¡ Si estos dos parámetros no se ajustan correctamente la onda no se verá estable en la pantalla !!

19 “Conclusión” Con la realización de esta presentación. Aprendimos un poco mas del fascinante mundo de la electrónica, y de sus aparatos como el osciloscopio, también sus controles, partes, reseña histórica, etc., con datos tomados del osciloscopio. Los osciloscopios son de los instrumentos más versátiles que existen y lo utilizan desde técnicos de reparación de televisores a médicos. Un osciloscopio puede medir un gran número de fenómenos, provisto del transductor adecuado (un elemento que convierte una magnitud física en señal eléctrica) será capaz de darnos el valor de una presión, ritmo cardiaco, potencia de sonido, nivel de vibraciones en un coche, etc. La palabra Osciloscopio describe un instrumento que permite observar oscilaciones  (por oscilación se entiende cualquier vibración o cambio en un fenómeno físico que se pueda convertir en señal eléctrica proporcional a ella).  El osciloscopio grafica los cambios de amplitud de una señal con respecto al tiempo, por lo tanto permite determinar amplitud, periodo, nivel DC entre otras características
