1,0 m 0,40 m Cultivo : Tomate Localidad: Salto Etc máx. : 6,5mm/día 0,80 m.

Presentación del tema: "1,0 m 0,40 m Cultivo : Tomate Localidad: Salto Etc máx. : 6,5mm/día 0,80 m."— Transcripción de la presentación:

1 1,0 m 0,40 m Cultivo : Tomate Localidad: Salto Etc máx. : 6,5mm/día 0,80 m

2 40 39 38 Dirección de las filas 225m

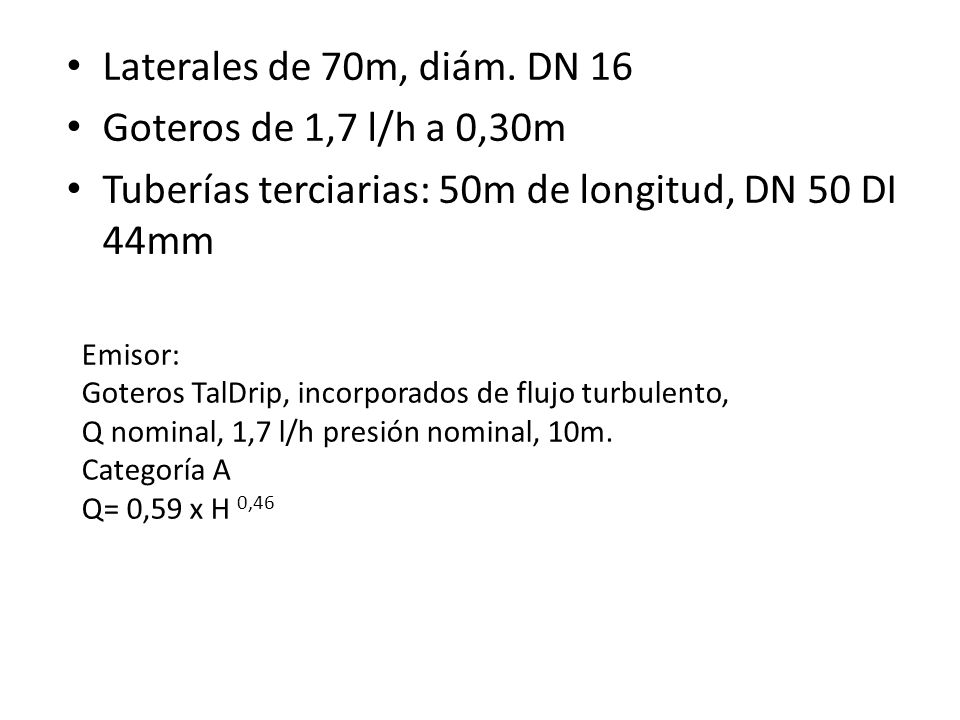

3 Laterales de 70m, diám. DN 16 Goteros de 1,7 l/h a 0,30m Tuberías terciarias: 50m de longitud, DN 50 DI 44mm Emisor: Goteros TalDrip, incorporados de flujo turbulento, Q nominal, 1,7 l/h presión nominal, 10m. Categoría A Q= 0,59 x H 0,46

4 Terciaria PE DN 50 DI 44mm, 50m long. 50m--- 50/1,0m = 50 laterales Caudal: 50 x 0,11l/s = 5,5 l/s Hf (DW)= 13,21 CSM= 0,354 Hf= 13,21 x x0,354= 4,67m Lateral 70m, Hg: 0,6m 70/0,30= 233 goteros 233x1,7l/h=396l/h (0,11l/s) DN 16, DI 13,6mm Hf(DW)= 4,74m CSM: 0,353 Hf= 4,74x0,353=1,67m

5 Chequeo de presiones Lateral: P inicial = Pa + ¾ hf - hg/2 = 10 + 0.75(1,67) - 0.6/2= 10,95m P min = P max - t’hf = 10,95 – 0.71(1,67)= 9,76m P final = Pa – 0.25(hf) + hg/2 = 10 – 0.25* 1,67 +0.6/2 = 9,88m Calculo las presiones en la terciaria P inicio del lateral medio: 10,95 m10,95 Hg = 0 (terreno horizontal) P máx: 10,95+ ¾(4,67) = 14,45 m P final: 14,45 – 4,67 = 9,78 m Pmín. del sector = P final -  P lateral 9,78 – 1.19 = 8,59m  P lateral = 10,95 – 9,76= 1.19m

6 Pa: 10m 10,95m Pmin lat: 9,76m PMAX: 14,45m PMIN: 9,78m PMIN sector: 8,59m - 1,19m =  Plateral

7 Q= 0,59 x H 0,46 Q= 0,59 x 8,59 0,46 = 1,59 l/h
