Sensores FSR y Flex Damián Fliman Camila Reyes Javiera Villela.

Presentación del tema: "Sensores FSR y Flex Damián Fliman Camila Reyes Javiera Villela."— Transcripción de la presentación:

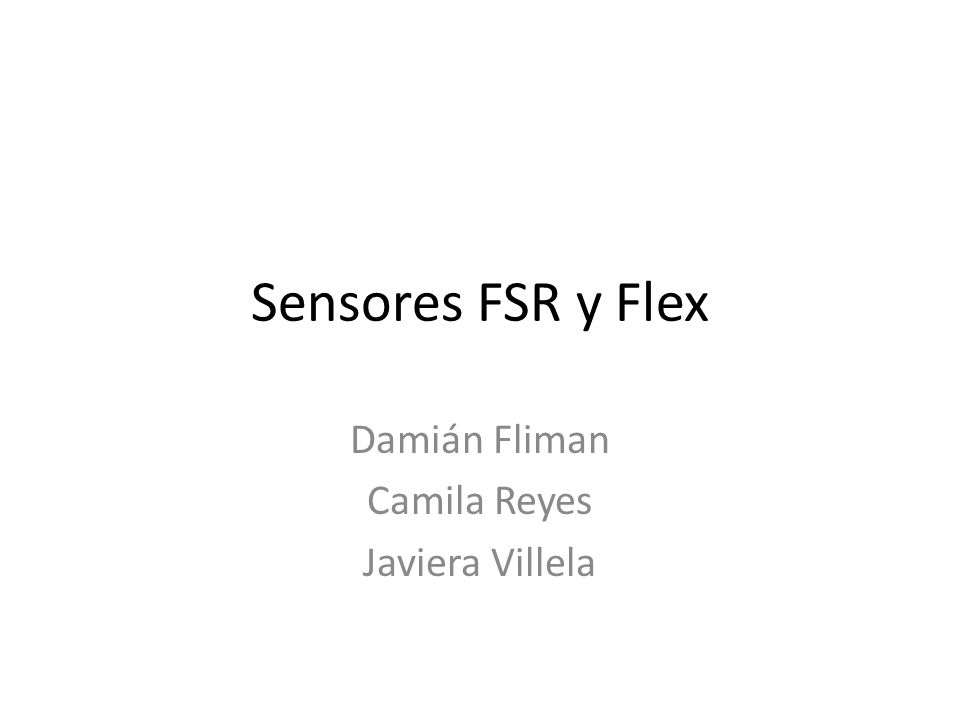

1 Sensores FSR y Flex Damián Fliman Camila Reyes Javiera Villela

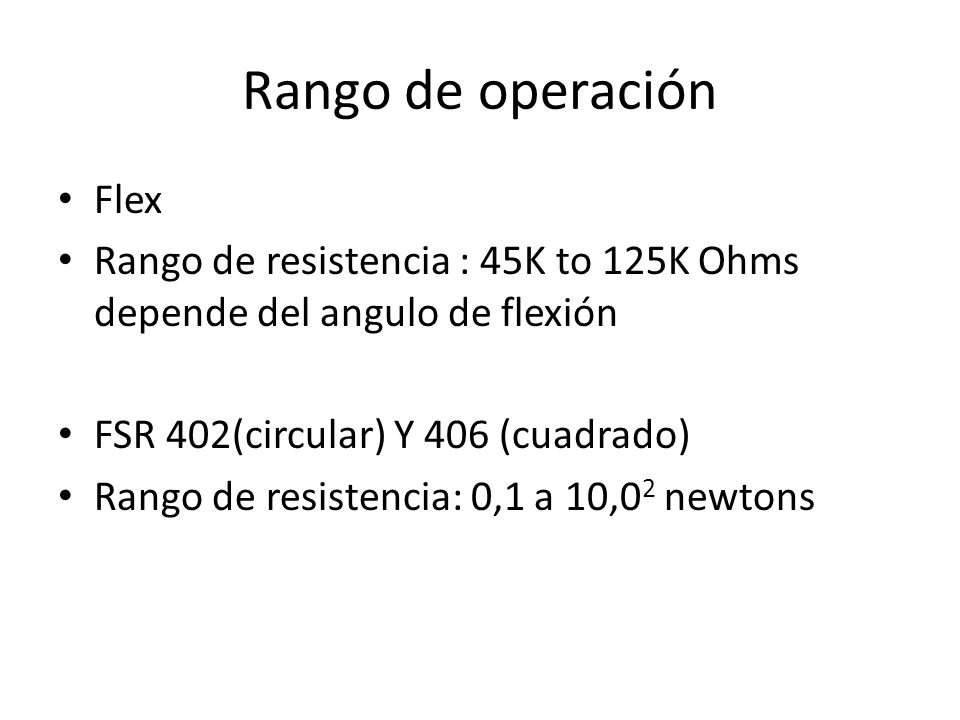

2 Rango de operación Flex Rango de resistencia : 45K to 125K Ohms depende del angulo de flexión FSR 402(circular) Y 406 (cuadrado) Rango de resistencia: 0,1 a 10,0 2 newtons

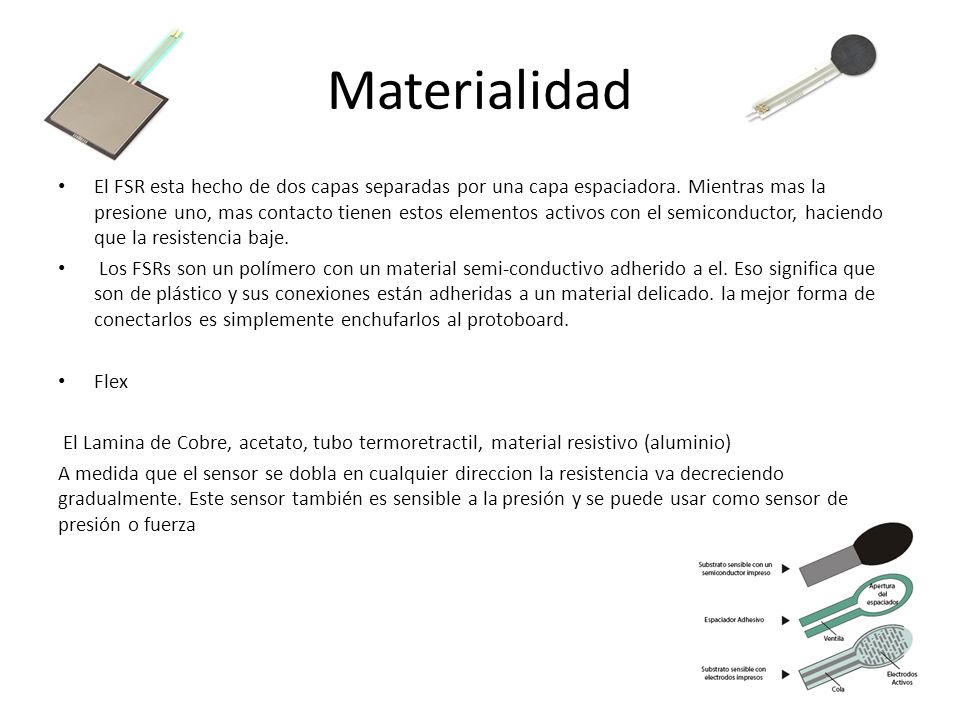

3 Materialidad El FSR esta hecho de dos capas separadas por una capa espaciadora. Mientras mas la presione uno, mas contacto tienen estos elementos activos con el semiconductor, haciendo que la resistencia baje. Los FSRs son un polímero con un material semi-conductivo adherido a el. Eso significa que son de plástico y sus conexiones están adheridas a un material delicado. la mejor forma de conectarlos es simplemente enchufarlos al protoboard. Flex El Lamina de Cobre, acetato, tubo termoretractil, material resistivo (aluminio) A medida que el sensor se dobla en cualquier direccion la resistencia va decreciendo gradualmente. Este sensor también es sensible a la presión y se puede usar como sensor de presión o fuerza

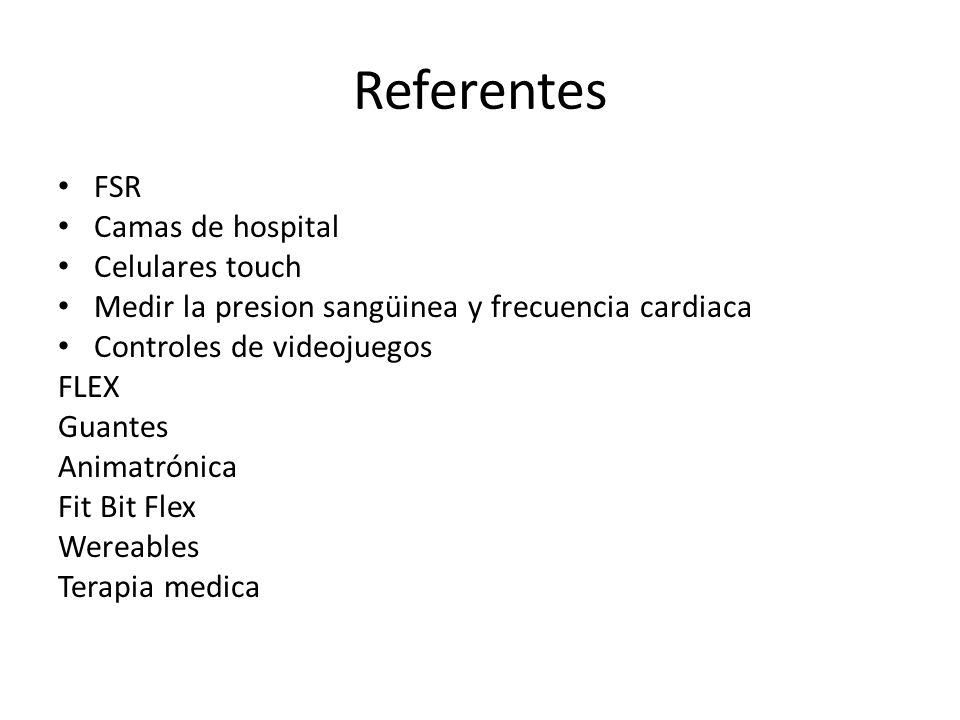

4 Referentes FSR Camas de hospital Celulares touch Medir la presion sangüinea y frecuencia cardiaca Controles de videojuegos FLEX Guantes Animatrónica Fit Bit Flex Wereables Terapia medica

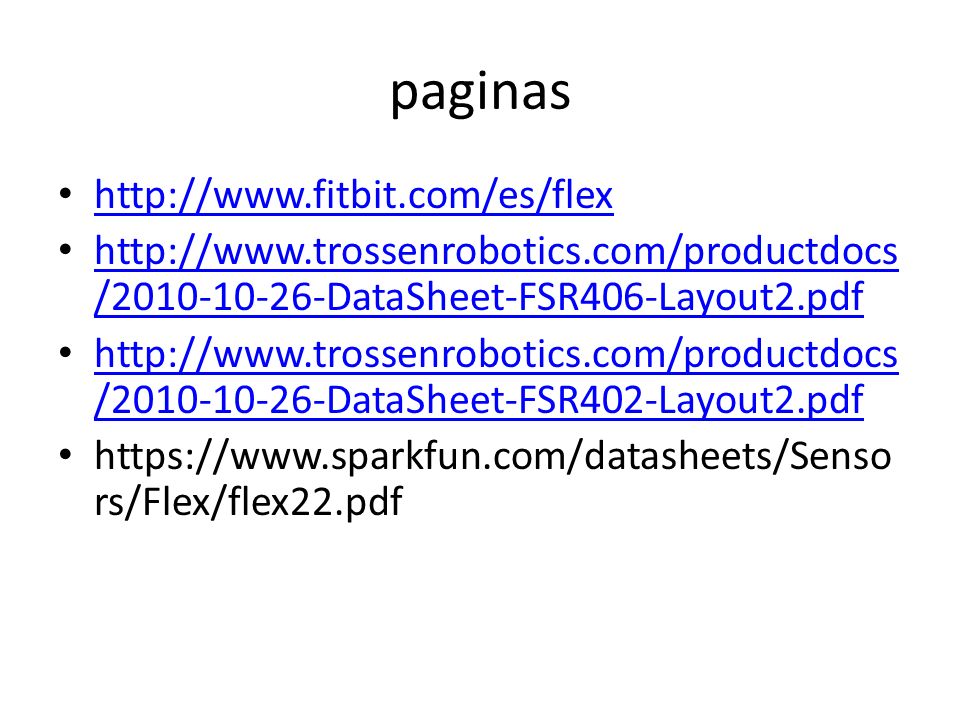

5 paginas http://www.fitbit.com/es/flex http://www.trossenrobotics.com/productdocs /2010-10-26-DataSheet-FSR406-Layout2.pdf http://www.trossenrobotics.com/productdocs /2010-10-26-DataSheet-FSR406-Layout2.pdf http://www.trossenrobotics.com/productdocs /2010-10-26-DataSheet-FSR402-Layout2.pdf http://www.trossenrobotics.com/productdocs /2010-10-26-DataSheet-FSR402-Layout2.pdf https://www.sparkfun.com/datasheets/Senso rs/Flex/flex22.pdf
